Electrónica de Comunicaciones

Presentación del tema: "Electrónica de Comunicaciones"— Transcripción de la presentación:

1 Electrónica de Comunicaciones
CONTENIDO RESUMIDO: 1- Introducción. 2- Osciladores. 3- Mezcladores y su uso en modulación y demodulación. 4- Filtros pasa-banda basados en resonadores piezoeléctricos. 5- Amplificadores de pequeña señal para RF. 6- Amplificadores de potencia para RF. 7- Moduladores. 8- Demoduladores. 9- Tipos y estructuras de receptores de RF. 10- Tipos y estructuras de transmisores de RF. 11- Transceptores para radiocomunicaciones. ATE-UO EC TR 00

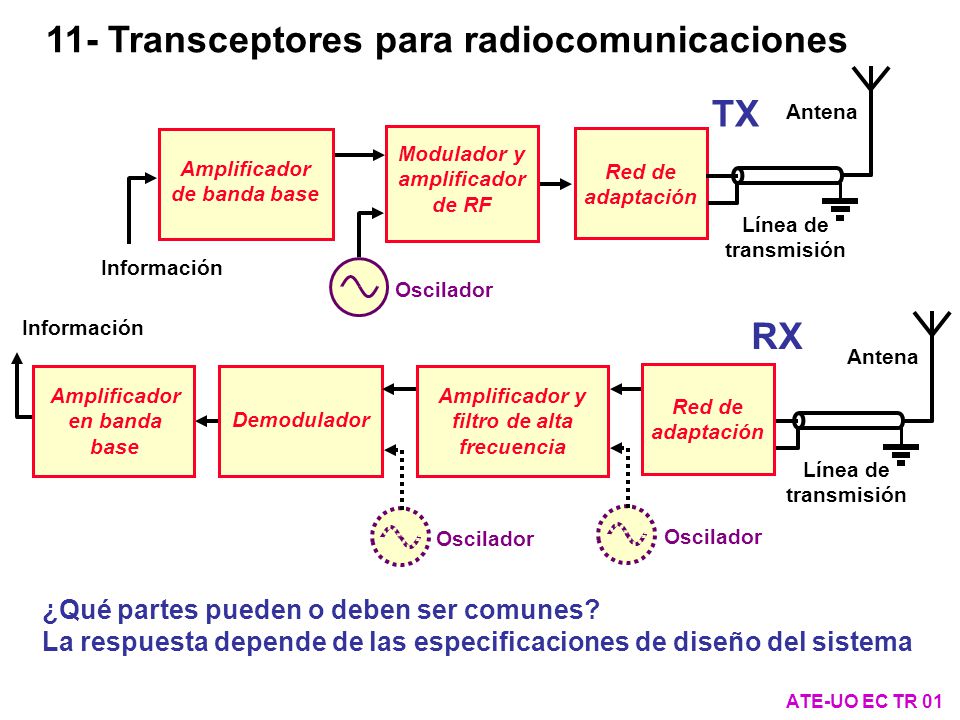

2 11- Transceptores para radiocomunicaciones
Información Red de adaptación Modulador y amplificador de RF Amplificador de banda base Línea de transmisión Antena Oscilador TX Demodulador Información Amplificador y filtro de alta frecuencia Amplificador en banda base Línea de transmisión Antena Red de adaptación Oscilador RX ¿Qué partes pueden o deben ser comunes? La respuesta depende de las especificaciones de diseño del sistema ATE-UO EC TR 01

3 TX RX Compartición de la antena y la red adaptadora (I)

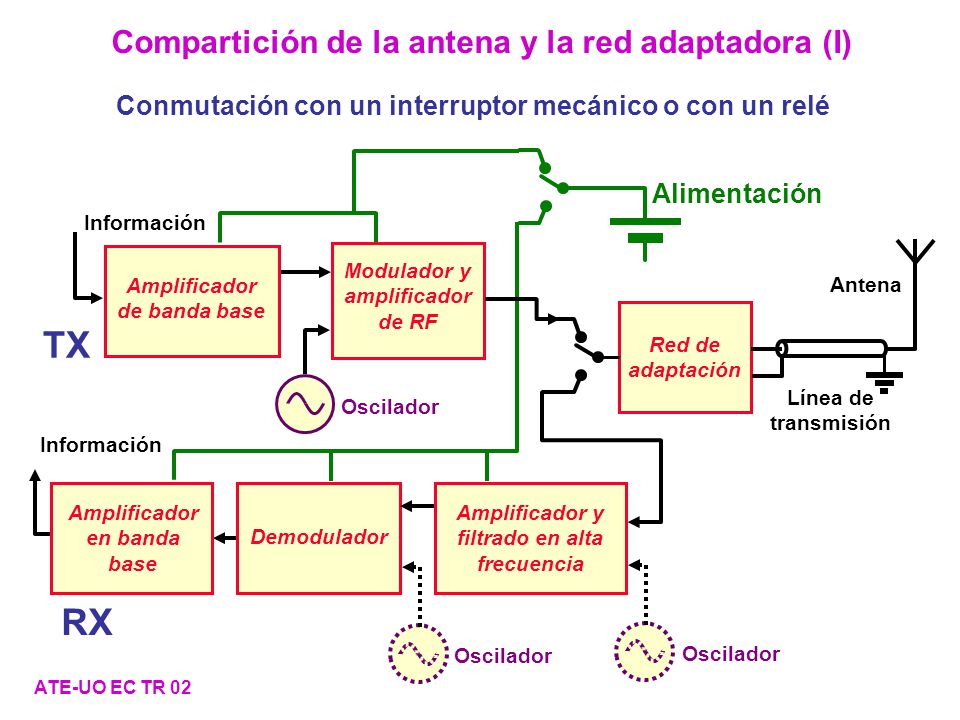

Conmutación con un interruptor mecánico o con un relé Alimentación Información Modulador y amplificador de RF Amplificador de banda base Oscilador TX Red de adaptación Línea de transmisión Antena Demodulador Información Amplificador y filtrado en alta frecuencia Amplificador en banda base Oscilador RX ATE-UO EC TR 02

4 TX RX Compartición de la antena y la red adaptadora (II)
Conmutación con un transistor Alimentación Información Modulador y amplificador de RF Amplificador de banda base Oscilador TX Red de adaptación Línea de transmisión Antena Demodulador Información Amplificador y filtro de alta frecuencia Amplificador en banda base Oscilador RX ATE-UO EC TR 03

5 TX RX Compartición del amplificador de banda base
(sólo a veces y en sistemas de bajo coste) Información Amplificador en banda base Demodulador RX Alimentación Modulador y amplificador de RF Oscilador TX Amplificador y filtro de alta frecuencia Red de adaptación Antena ATE-UO EC TR 04

6 TX RX foscRX = foscTX - fIF
Compartición de la frecuencia de comunicación (I) (Caso de frecuencia constante con receptor superheterodino) Información Amplificador de banda base Alimentación Modulador y amplificador de RF TX Red de adaptación Antena Información RX RF IF Oscilador TX foscRX = foscTX - fIF Oscilador RX ATE-UO EC TR 05

7 Compartición de la frecuencia de comunicación (II)
(Caso de frecuencia variable, con transmisor heterodino y receptor superheterodino) Oscilador Xtal Información fXtal = fIF-TX RF Oscilador de frecuencia variable fV fIF-TX + fV IF-TX Red de adaptación Antena TX fRF = fIF-TX + fV MOD Banda base fIF-TX Información RX RF IF-RX fIF-RX fRF fIF-RX = fRF - fV Banda base Se diseña fIF-RX = fIF-TX ATE-UO EC TR 06

8 Ejemplos (con compartición de la frecuencia de comunicación)
Ejemplo 1: Transceptor para la banda de 20 m (HF, modulación en USB) (I): Oscilador de frecuencia variable RX TX RF IF-RX Oscilador Xtal Voz IF-TX Red de adaptación Antena ,35 MHz Hz ,35 MHz 9 MHz cristal 8,99845 MHz 5, ,35155 MHz Hz 9 MHz cristal ,35 MHz ATE-UO EC TR 07

9 Ejemplo 1: Transceptor para la banda de 20 m (HF, modulación en USB) (II):
Se pueden compartir ATE-UO EC TR 08

10 Ejemplo 1: Transceptor para la banda de 20 m (HF, modulación en USB) (III):
Compartiendo el filtro (lo más importante) y el amplificador de IF TX IF 9 MHz cristal VFO (OFV) 5, ,35155 MHz Voz Hz RF ,35 MHz RX ATE-UO EC TR 09

11 Ejemplo 2: el caso del Iler 40 (I)
Compartiendo el filtro de IF y los mezcladores TX 4,915 MHz cristal BB (voz) 7,058 – 7,1 MHz RX RF + PA VFO-VXO (OFV) 11, ,015 MHz BFO » 4,915 MHz ATE-UO EC TR 10

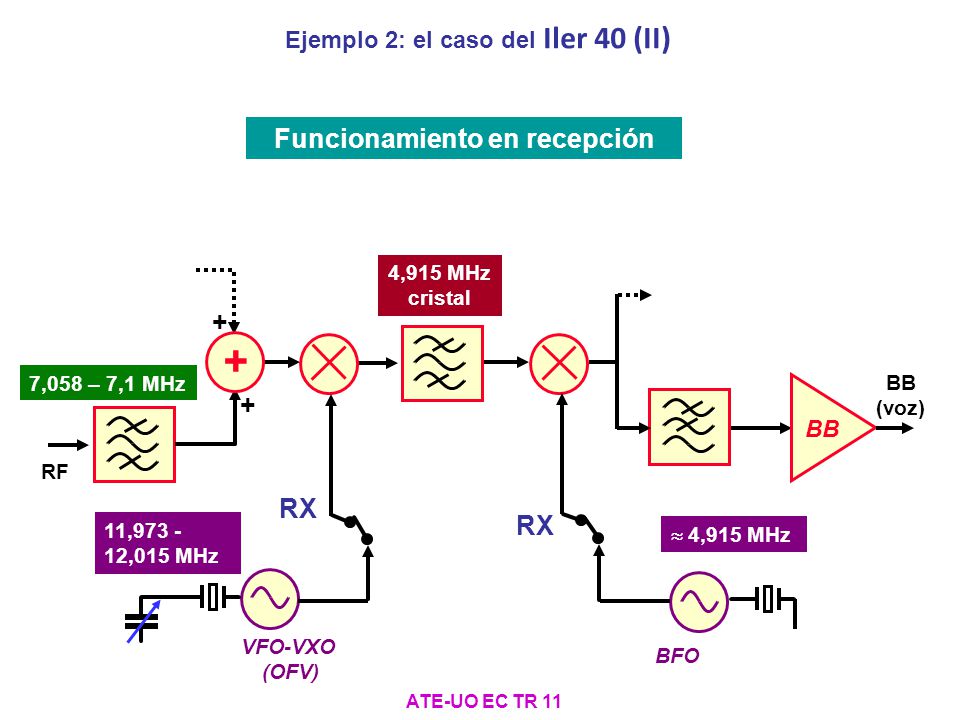

12 Ejemplo 2: el caso del Iler 40 (II) Funcionamiento en recepción
4,915 MHz cristal 7,058 – 7,1 MHz RX RF + BB (voz) VFO-VXO (OFV) 11, ,015 MHz BFO » 4,915 MHz ATE-UO EC TR 11

13 Ejemplo 2: el caso del Iler 40 (III) Funcionamiento en transmisión
TX 4,915 MHz cristal BB (voz) + RF PA VFO-VXO (OFV) 11, ,015 MHz BFO » 4,915 MHz 7,058 – 7,1 MHz ATE-UO EC TR 12

14 Ejemplo 2: el caso del Iler 40 (IV)
B D E A B D C ATE-UO EC TR 13

15 Ejemplo 3: Transceptor de AM con PLL
fRF TX-AM Información RF Clase A Red de adaptación Antena Banda base Clase C/D Clase B Ejemplo 3: Transceptor de AM con PLL PLLs Sintonía digital mC  NF2  Np DF+F  NF1 RX-AM Información RF IF fIF fRF Banda base fRF + fIF ATE-UO EC TR 14
