Distribución de Tamaño de partícula Análisis diferencial

Presentación del tema: "Distribución de Tamaño de partícula Análisis diferencial"— Transcripción de la presentación:

1 Distribución de Tamaño de partícula Análisis diferencial

2 Distribución de Tamaño de partícula Análisis acumulativo

3 Caracterización partículas sólidas
Número de partículas en la mezcla: Superficie específica de una mezcla: Número de partículas en un incremento: Superficie específica en un incremento:

4 Compare el número de partículas y el porcentaje másico para una muestra de aire?
Rango de tamaños (mm) Tamaño promedio (mm) # partículas Porcentaje masa 10-30 20 1 27 5-10 7,5 112 53 3-5 4 167 12 1-3 2 555 5 0,5-1 0,75 4215 0-0,5 0,25 56900

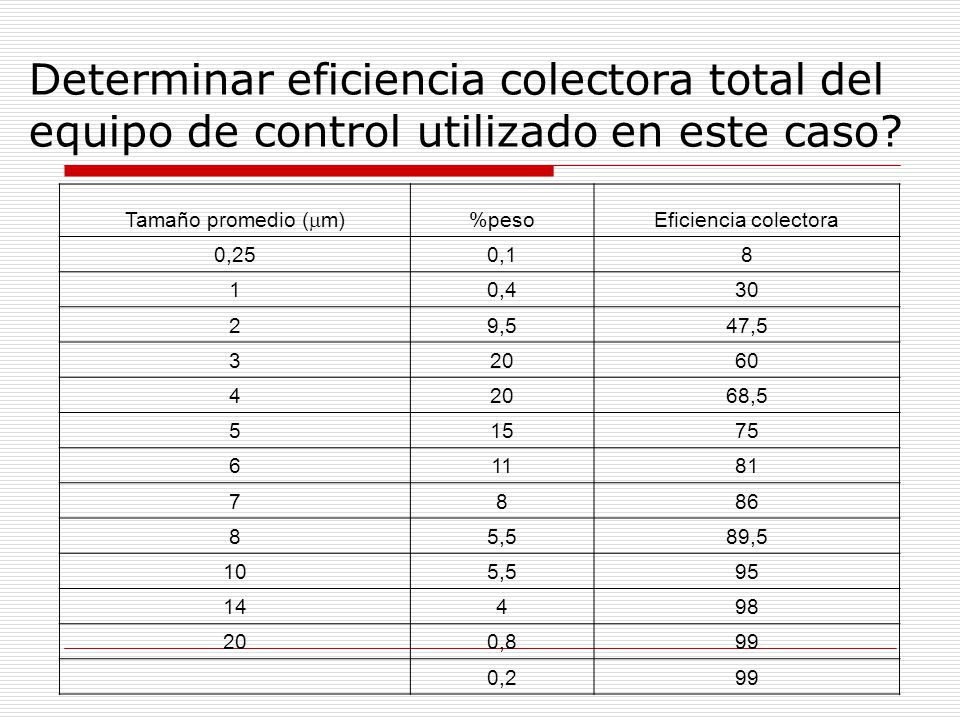

5 Determinar eficiencia colectora total del equipo de control utilizado en este caso?
Tamaño promedio (mm) %peso Eficiencia colectora 0,25 0,1 8 1 0,4 30 2 9,5 47,5 3 20 60 4 68,5 5 15 75 6 11 81 7 86 5,5 89,5 10 95 14 98 0,8 99 0,2

6 Ejercicio Un grupo de partículas consta de 3 miembros: uno con diámetro de 1 micrómetro, otra con diámetro de 4 micrómetros y el ultimo con 5 micrómetros. Las tres son esferas y tienen la misma densidad. Qué porcentaje de partículas tienen diámetro menor a 5 micrómetros?

7 Propiedades de poblaciones de partículas sólidas
Procesos Unitarios

8 Ángulo de reposo  Pile of bulk solids

9 Ángulo de reposo

10 Porosidad e = Vliq / Vmezcla

11 Relación entre Porosidad y esfericidad
e = ( l (F-0.08)) esuelto esuelto = F2 – F 0 para empacado suelto l = para empacado normal 1 para empacado denso

12 Porosidad y esfericidad

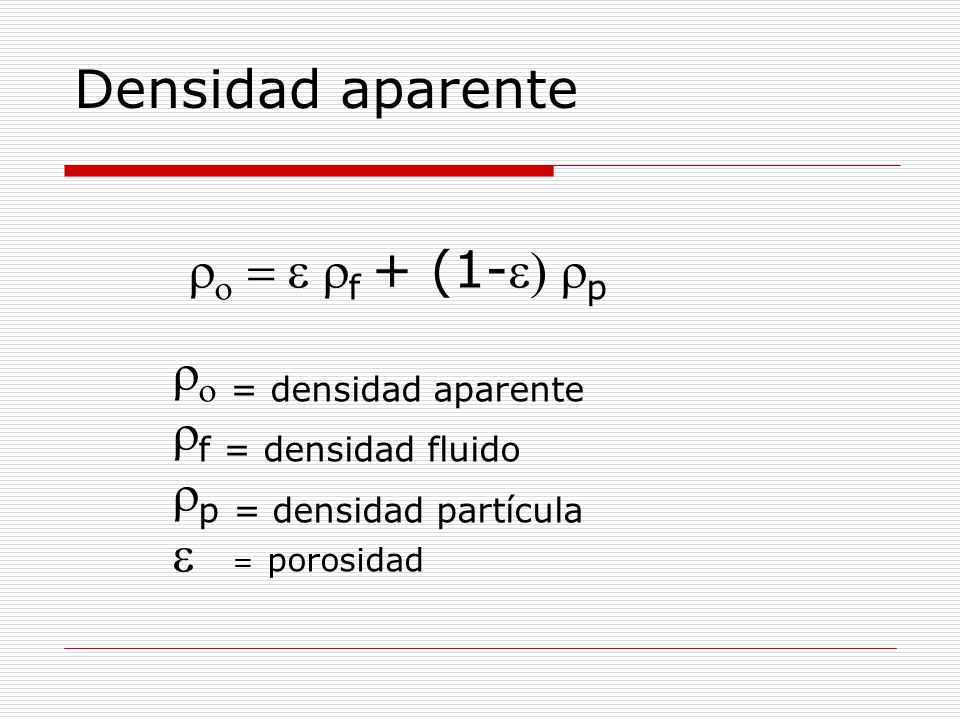

13 Densidad aparente ro = e rf + (1-e) rp ro = densidad aparente rf = densidad fluido rp = densidad partícula e = porosidad

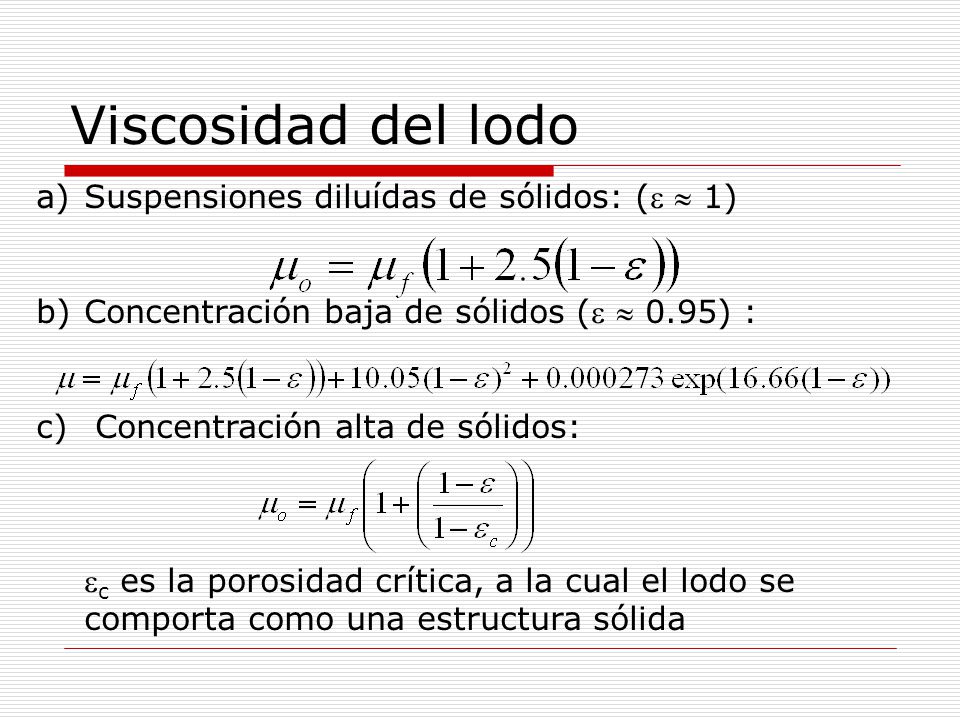

14 Viscosidad del lodo Suspensiones diluídas de sólidos: (  1)
Concentración baja de sólidos (  0.95) : Concentración alta de sólidos: c es la porosidad crítica, a la cual el lodo se comporta como una estructura sólida

15 Coeficiente de fricción en la pared
La fricción de una masa de sólidos sobre una pared depende de su naturaleza Flujo idéntico al de fluidos Fricción total en la pared (flujo cero) Fricción intermedia, dependiente de la fuerza normal aplicada (flujo a baja velocidad)

16 Coeficiente de fricción en la pared

17 Permeabilidad del lecho de sólidos
Coeficiente de Permeabilidad

18 Permeabilidad del lecho de sólidos
