1 TRATAMIENTOS DE MINERALES Técnicas de concentración de Minerales COLUMN FLOTATION CELLS ROUGHER CLEANER SCAVENGER

2 TRATAMIENTOS DE MINERALES CONCENTRACIÓN ENRIQUECIMIENTO DEL MATERIAL

3 Métodos de Concentración VENTAJASDESVENTAJAS Aumento de la concentración del valor Eliminación de componentes de la ganga Concentrado que satisface la demanda Disminuye gastos metalúrgicos Aprovecha las propiedades de los minerales Pérdidas en las colas En la reducción de tamaño (finos, pérdida de valor) Difícil su tratamiento y manejo (finos) TRATAMIENTOS DE MINERALES CONCENTRACIÓN

4 Técnicas de Concentración TRATAMIENTOS DE MINERALES CONCENTRACIÓN Métodos Gravimétrica Lixiviación Magnética Electrostática Flotación Hidrogravitacional Neumática Medios densos In situ Percolación Agitación Bajo Presión Bacterial

5 Parámetros Operacionales TRATAMIENTOS DE MINERALES CONCENTRACIÓN Recuperación Metalúrgica Razón de concentración Índice de selectividad Eficiencia metalúrgica Recuperación económica

6 Técnicas de Concentración TRATAMIENTOS DE MINERALES Gravitacional o gravimétrica Aprovecha Diferencias de densidades Sólido a separar y el fluido Peso específico entre los minerales útiles y la ganga Efectiva la la separación Jigs Espirales Mesas Paños-alfombra

7 Características Minerales útiles (> 0,2 -0,5 mm) Dinámica del fluído (capas de minerales densos y ligeros) Gran liberación de las especies útiles de la ganga Movimiento de partículas de los minerales pesados (fuerzas de gravedad, agua y aire) Sencilla de alta capacidad Sin reactivos peligrosos y bajo costo Eficiencia razonable TECNICAS DE CONCENTRACION Gravitacional o gravimétrica

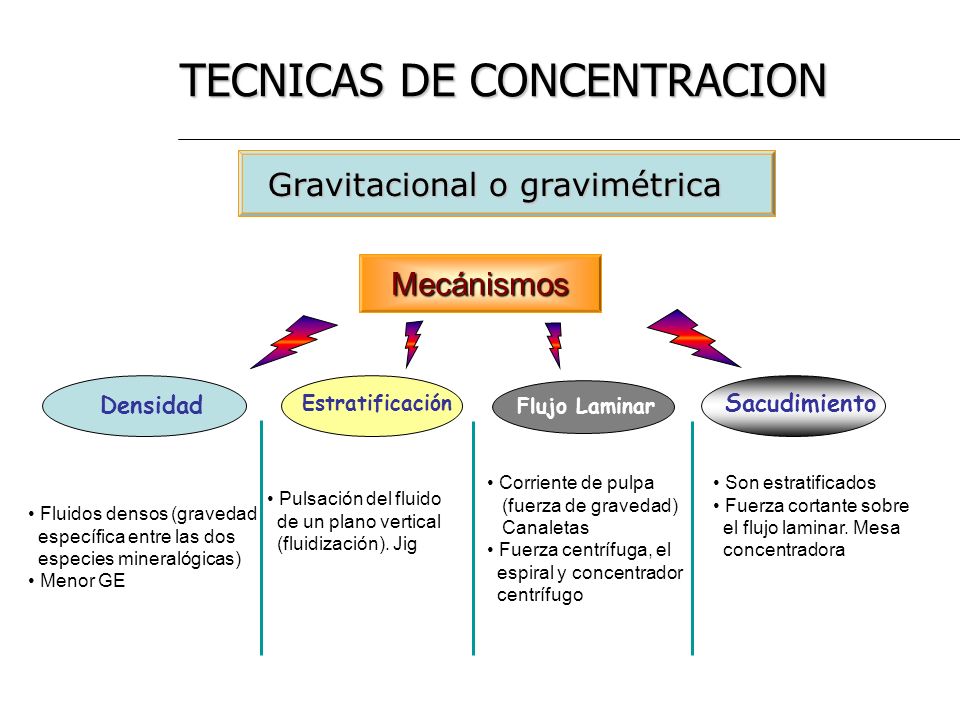

8 TECNICAS DE CONCENTRACION Gravitacional o gravimétrica Densidad Estratificación Flujo Laminar Sacudimiento Corriente de pulpa (fuerza de gravedad) Canaletas Fuerza centrífuga, el espiral y concentrador centrífugo Son estratificados Fuerza cortante sobre el flujo laminar. Mesa concentradora Pulsación del fluido de un plano vertical (fluidización). Jig Fluidos densos (gravedad específica entre las dos especies mineralógicas) Menor GE Mecánismos

9 TECNICAS DE CONCENTRACION Gravitacional o gravimétrica Fundamento Sólido (partícula esférica no porosa e incompresible) Fluido incompresible (elimina efectos de borde del sistema Campo gravitacional es uniforme Partículas libres en movimientos (no chocan entre sí) Sólido (partícula esférica no porosa e incompresible) Fluido incompresible (elimina efectos de borde del sistema Campo gravitacional es uniforme Partículas libres en movimientos (no chocan entre sí)

10 TECNICAS DE CONCENTRACION Gravitacional o gravimétrica Equipo Jigs Rango de tamaño de partículas (menas aluviales y lavado de carbón) Preparación de la alimentación Capacidad del Jig (alimentación óptima) Densidad de pulpa (alta para eliminar el flujo transversal de la alimentación, 30 – 50 % sólido) Agua en la cámara (clara, continua e intermitente) Consumo eléctrico (área de la criba, tamaño del mineral, % abertura – criba, profundidad del lecho, etc. Empleo: lavado de carbón y arenas, recuperación de oro, menas aluviales, etc. Rango de tamaño de partículas (menas aluviales y lavado de carbón) Preparación de la alimentación Capacidad del Jig (alimentación óptima) Densidad de pulpa (alta para eliminar el flujo transversal de la alimentación, 30 – 50 % sólido) Agua en la cámara (clara, continua e intermitente) Consumo eléctrico (área de la criba, tamaño del mineral, % abertura – criba, profundidad del lecho, etc. Empleo: lavado de carbón y arenas, recuperación de oro, menas aluviales, etc.

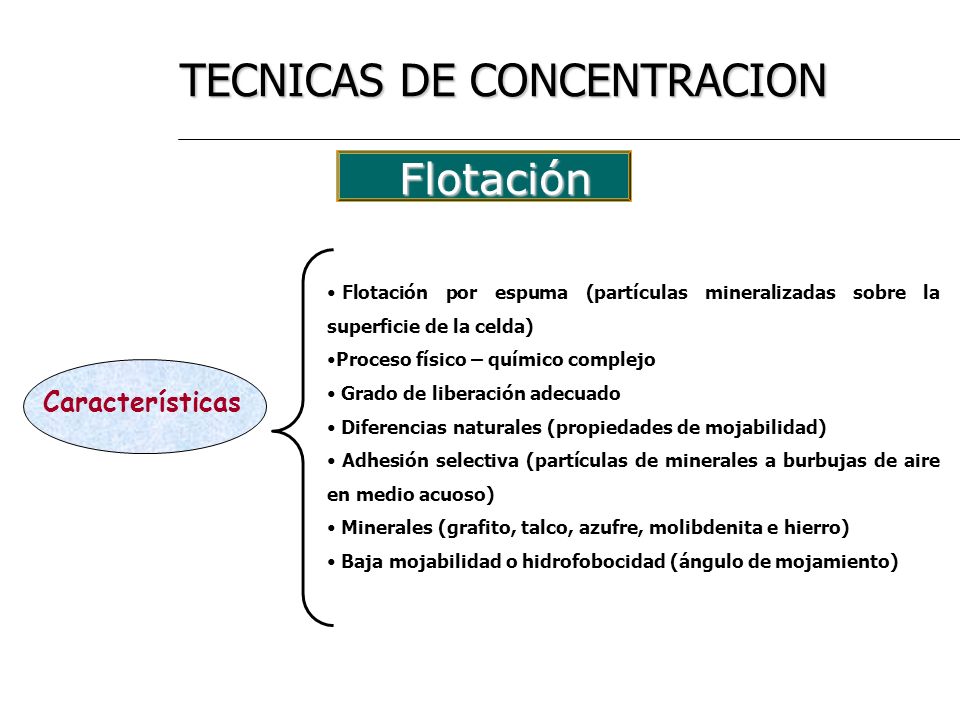

11 TECNICAS DE CONCENTRACION Flotación Características Flotación por espuma (partículas mineralizadas sobre la superficie de la celda) Proceso físico – químico complejo Grado de liberación adecuado Diferencias naturales (propiedades de mojabilidad) Adhesión selectiva (partículas de minerales a burbujas de aire en medio acuoso) Minerales (grafito, talco, azufre, molibdenita e hierro) Baja mojabilidad o hidrofobocidad (ángulo de mojamiento)

12 TECNICAS DE CONCENTRACION Reactivos Modificadores Colectores Espumantes Modificadores de Ph Activantes/ Activadores Depresantes/ Depresores Flotación

13 TECNICAS DE CONCENTRACION Carácter orgánico Confiere propiedades de flotabilidad (selectiva o semiselectiva) Adhesión partícula - burbuja Reactivos – Colectores – Espumantes Flotación

14 TECNICAS DE CONCENTRACION Variables Granulometría Tipo de reactivos Dosificación de reactivos Densidad de pulpa Aireación y Acondicionamiento Regulación de Ph Tiempo de resistencia Temperatura Calida de agua Envejecimiento de pulpas Envejecimiento de muestras Flotación

15 TECNICAS DE CONCENTRACION Flotación TERMODINAMICA

16 CIRCUITO DE UNA PLANTA DE BENEFICIAMIENTO SLIME THICKENER PROCESS WATER TAILINGS POND IN PIT CRUSHING SYSTEM ELECTRIC SHOVELS ELECTRIC DRILL WASTE DEPOSIT PRIMARY SCREENS SECONDARY SCREENS WATER CLASSIFIERS FEEDER SURGE PILE WATER SECONDARY CRUSHERS HEMATITINHA DEWATERING SCREENS HYDROCYCLONES PFF THICKENER COLUMN FLOTATION CELLS CO 2 P F F L O S F BUCKET WHEEL RECLAIMER LDBC ANDAIME TERMINAL ORE CARS LOADOUT BIN CO 2 ROM FILTERS COARSE TAILINGS TO TAILINGS DISPOSAL COARSE SF (+1 mm) ROUGHER CLEANER SCAVENGER SPIRALS SF CONCENTRATE TERTIARY SCREENS
