RETIRO DE COMBUSTIBLE DE UN AVIÓN

Presentación del tema: "RETIRO DE COMBUSTIBLE DE UN AVIÓN"— Transcripción de la presentación:

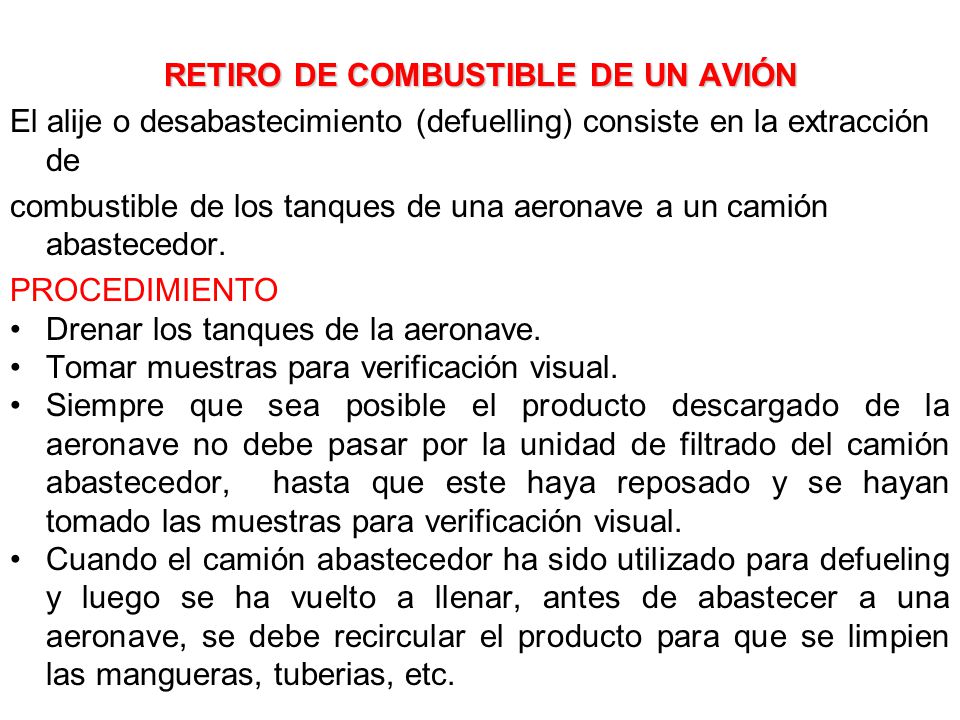

1 RETIRO DE COMBUSTIBLE DE UN AVIÓN
El alije o desabastecimiento (defuelling) consiste en la extracción de combustible de los tanques de una aeronave a un camión abastecedor. PROCEDIMIENTO Drenar los tanques de la aeronave. Tomar muestras para verificación visual. Siempre que sea posible el producto descargado de la aeronave no debe pasar por la unidad de filtrado del camión abastecedor, hasta que este haya reposado y se hayan tomado las muestras para verificación visual. Cuando el camión abastecedor ha sido utilizado para defueling y luego se ha vuelto a llenar, antes de abastecer a una aeronave, se debe recircular el producto para que se limpien las mangueras, tuberias, etc.

2 Si ha sido verificada la calidad del producto que se ha extraído, se puede entregar este producto a otra aeronave mezclándolo con producto nuevo, siempre que este represente menos del 10%.

3 RECARGA DE COMBUSTIBLE
CAMION ABASTECEDOR Es el equipo de abastecimiento de mayor flexibilidad, lleva un tanque de almacenamiento y su propio equipo de abastecimiento, su limitación es el volumen del tanque y su necesidad de recargar.

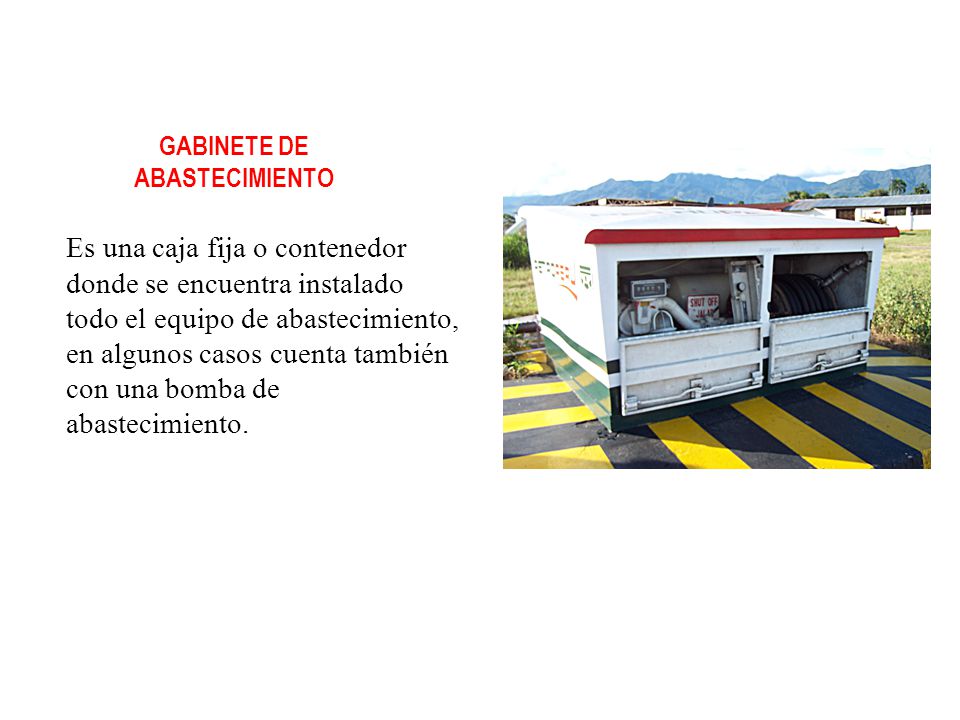

4 GABINETE DE ABASTECIMIENTO
Es una caja fija o contenedor donde se encuentra instalado todo el equipo de abastecimiento, en algunos casos cuenta también con una bomba de abastecimiento.

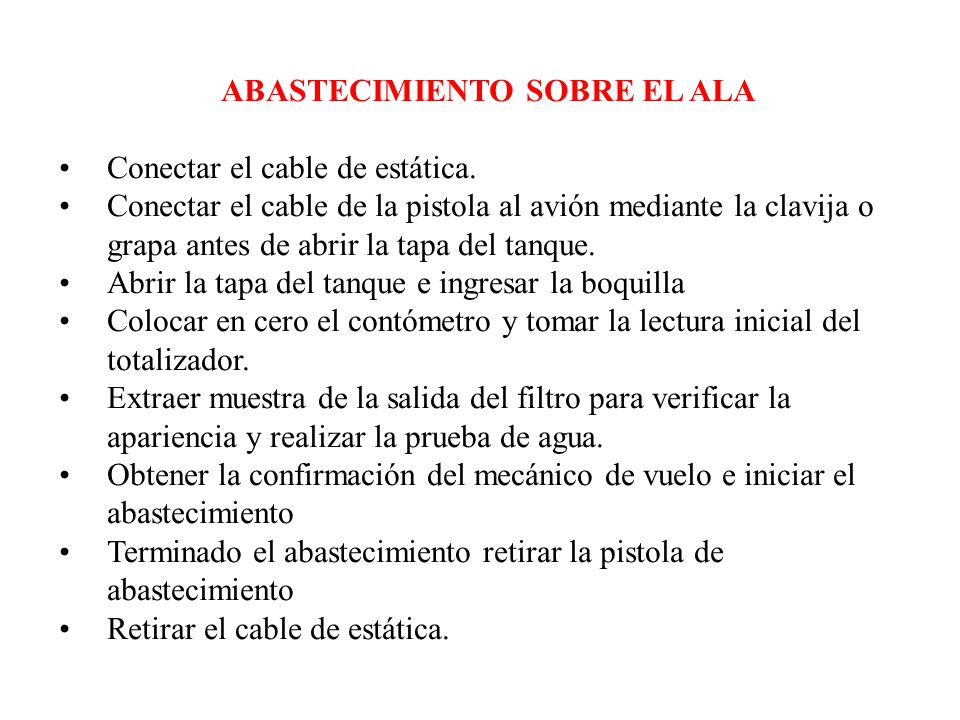

5 ABASTECIMIENTO SOBRE EL ALA
Conectar el cable de estática. Conectar el cable de la pistola al avión mediante la clavija o grapa antes de abrir la tapa del tanque. Abrir la tapa del tanque e ingresar la boquilla Colocar en cero el contómetro y tomar la lectura inicial del totalizador. Extraer muestra de la salida del filtro para verificar la apariencia y realizar la prueba de agua. Obtener la confirmación del mecánico de vuelo e iniciar el abastecimiento Terminado el abastecimiento retirar la pistola de abastecimiento Retirar el cable de estática.

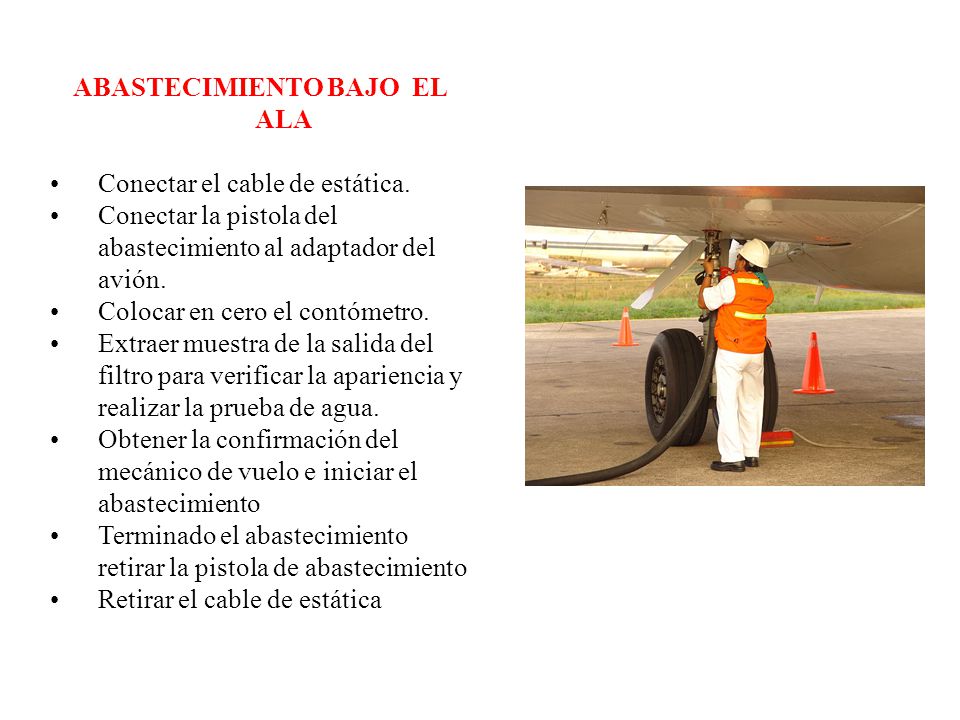

6 ABASTECIMIENTO BAJO EL ALA
Conectar el cable de estática. Conectar la pistola del abastecimiento al adaptador del avión. Colocar en cero el contómetro. Extraer muestra de la salida del filtro para verificar la apariencia y realizar la prueba de agua. Obtener la confirmación del mecánico de vuelo e iniciar el abastecimiento Terminado el abastecimiento retirar la pistola de abastecimiento Retirar el cable de estática

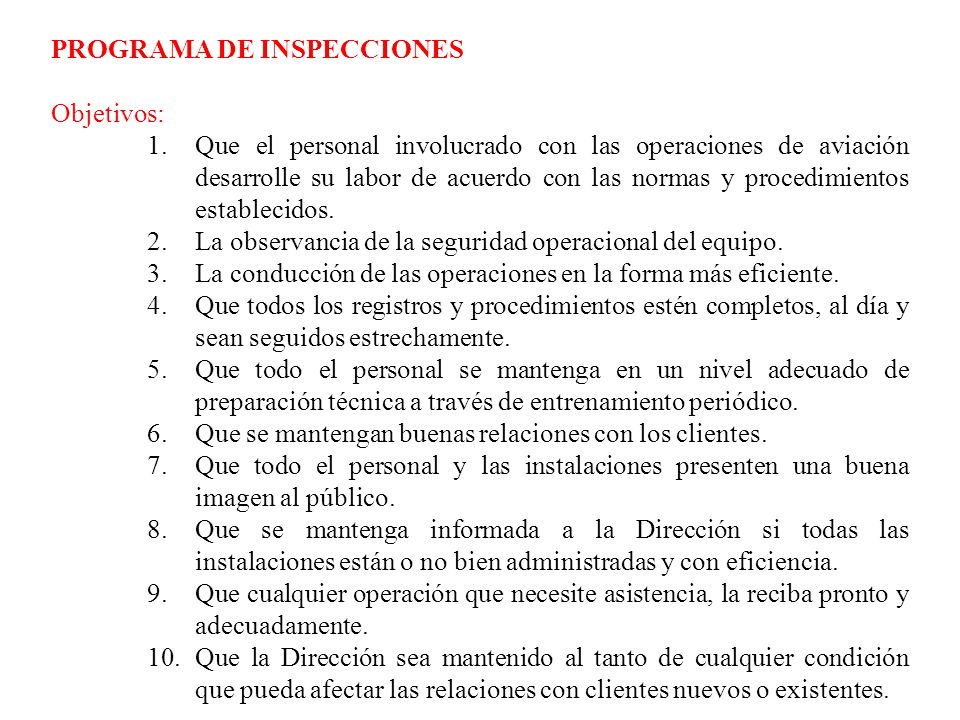

7 PROGRAMA DE INSPECCIONES
Objetivos: Que el personal involucrado con las operaciones de aviación desarrolle su labor de acuerdo con las normas y procedimientos establecidos. La observancia de la seguridad operacional del equipo. La conducción de las operaciones en la forma más eficiente. Que todos los registros y procedimientos estén completos, al día y sean seguidos estrechamente. Que todo el personal se mantenga en un nivel adecuado de preparación técnica a través de entrenamiento periódico. Que se mantengan buenas relaciones con los clientes. Que todo el personal y las instalaciones presenten una buena imagen al público. Que se mantenga informada a la Dirección si todas las instalaciones están o no bien administradas y con eficiencia. Que cualquier operación que necesite asistencia, la reciba pronto y adecuadamente. Que la Dirección sea mantenido al tanto de cualquier condición que pueda afectar las relaciones con clientes nuevos o existentes.

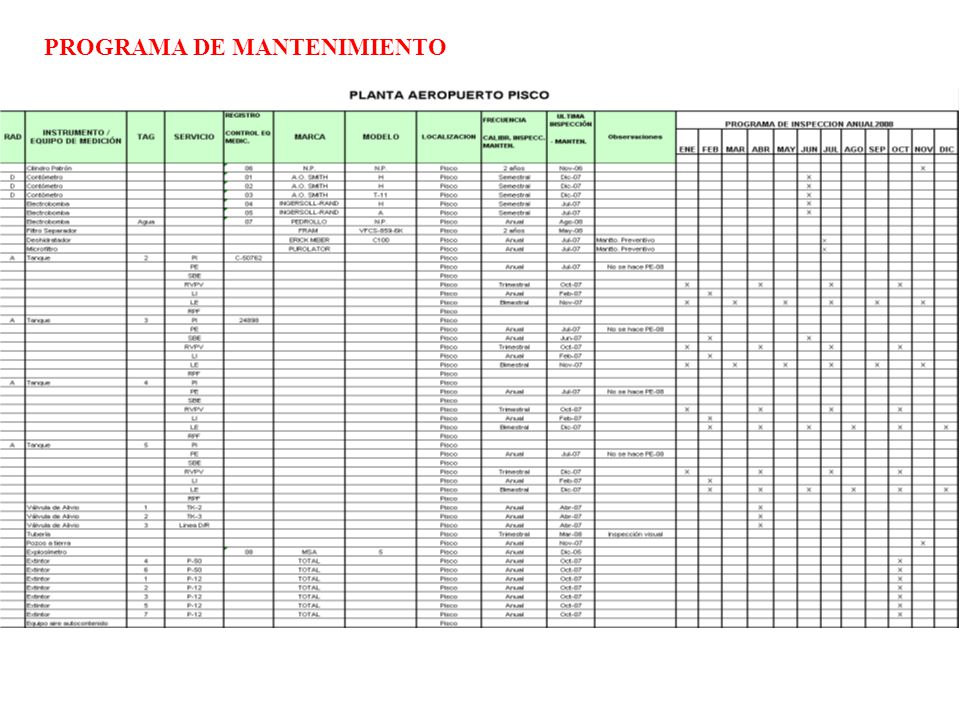

8 PROGRAMA DE MANTENIMIENTO

9 TANQUES DE ALMACENAMIENTO DE COMBUSTIBLES DE AVIACIÓN
SUCCIONES FLOTANTES MANTENIMIENTO DEL INTERIOR DEL TANQUE MANTENIMIENTO DEL EXTERIOR DEL TANQUE INSPECCIÓN DE RESPIRADEROS VÁLVULAS DE PRESIÓN Y VACÍO INSPECCIÓN DE MANHOLES (ENTRADAS DE HOMBRE) INSPECCIÓN DE LAS TAPAS DE MEDICIÓN BARANDAS Y ESCALERAS CONEXIÓN A TIERRA ARENADO Y PINTADO DE TANQUES REPARACIÓN DE FUGAS INSPECCIÓN DE MUROS DE RETENCIÓN

10 INSPECCIÓN DE BOMBAS, MOTORES, TUBERÍAS, VÁLVULAS Y ACCESORIOS
Las bombas y motores son equipos relativamente fuertes y resistentes. Si se les selecciona e instala apropiadamente, deben funcionar durante años con un mantenimiento mínimo INSPECCION DE LOS MOTORES LIMPIEZA VENTILACIÓN HUMEDAD EXCESIVA LUBRICACIÓN ALINEAMIENTO DE EJES CALENTAMIENTO EXCESIVO CONEXIÓN A TIERRA PLACA DE DATOS SISTEMA ELÉCTRICO ARRANCADOR CAJAS DE PASO Y UNIONES EQUIPO DE PROTECCIÓN DEL MOTOR CABLES ENTERRADOS SEÑALIZACIÓN DE CABLES ENTERRADOS INSPECCIÓN GENERAL

11 INSPECCIÓN DE TUBERÍAS
Los cimientos, pedestales, y soportes Alineamiento de los componentes, equipo, acoplamientos y bridas Conexiones con pernos y tuercas del diámetro y longitud que permitan el roscado de todos los hilos de tuercas. La empaquetadura de las uniones o conexiones bridadas, deben ser de un material de buena calidad. En general, los sistemas de tuberías, incluyendo los equipos montados en sus líneas, deben estar libres de herrumbre y corrosión. La identificación del producto por el sistema de código de bandas de color, debe mantenerse limpia y en buenas condiciones. Identificación del recorrido de las tuberías enterradas Las tuberías enterradas debido al tipo de suelo u otra condición bajo tierra, requiere protección catódica u otro método de protección. La inspección interna se hará con equipo especializado cuando la corrosión es excesiva. El agua y materiales extraños, siempre deben mantenerse lejos de las tuberías de producto

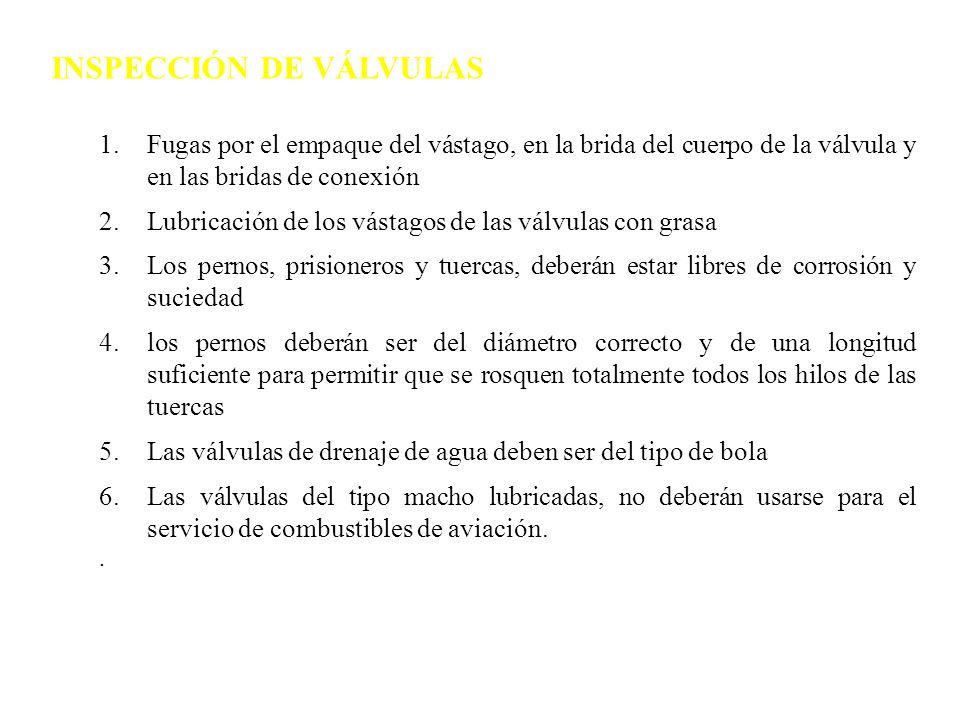

12 INSPECCIÓN DE VÁLVULAS
Fugas por el empaque del vástago, en la brida del cuerpo de la válvula y en las bridas de conexión Lubricación de los vástagos de las válvulas con grasa Los pernos, prisioneros y tuercas, deberán estar libres de corrosión y suciedad los pernos deberán ser del diámetro correcto y de una longitud suficiente para permitir que se rosquen totalmente todos los hilos de las tuercas Las válvulas de drenaje de agua deben ser del tipo de bola Las válvulas del tipo macho lubricadas, no deberán usarse para el servicio de combustibles de aviación. .

13 EQUIPO MÓVIL Unidades automotrices: camiones-abastecedores y carros-hidrantes. Unidades remolcadas: carretas-hidrantes y abastecedores portátiles. TANQUES DE CAMIONES-ABASTECEDORES RESPIRADEROS Y TAPAS DE TANQUES INSPECCIONES DE LAS BOCAS DE ACCESO EQUIPO ELÉCTRICO TRAGACHISPAS SISTEMA DE TUBERÍAS DE LAS UNIDADES DE ABASTECIMIENTO IDENTIFICACIÓN Y PINTURA SISTEMAS DE LLENADO POR EL FONDO VÁLVULAS DE CONTROL DE LA PRESIÓN Y VÁLVULAS “DEADMAN” SISTEMA DE TRABADO DEL MOVIMIENTO (INTERLOCK)

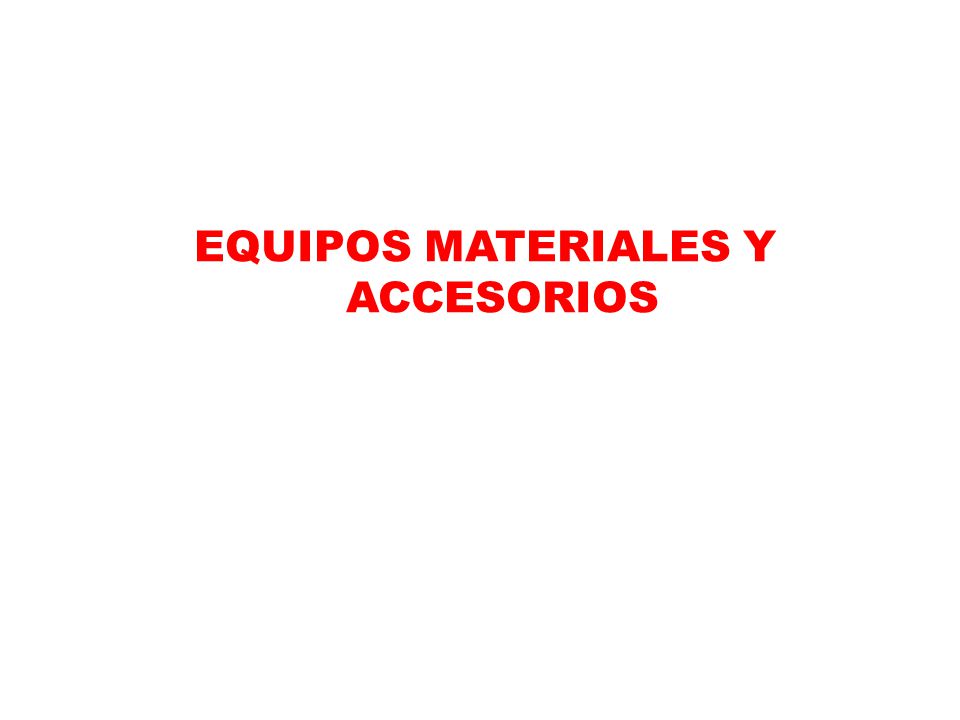

14 EQUIPOS MATERIALES Y ACCESORIOS

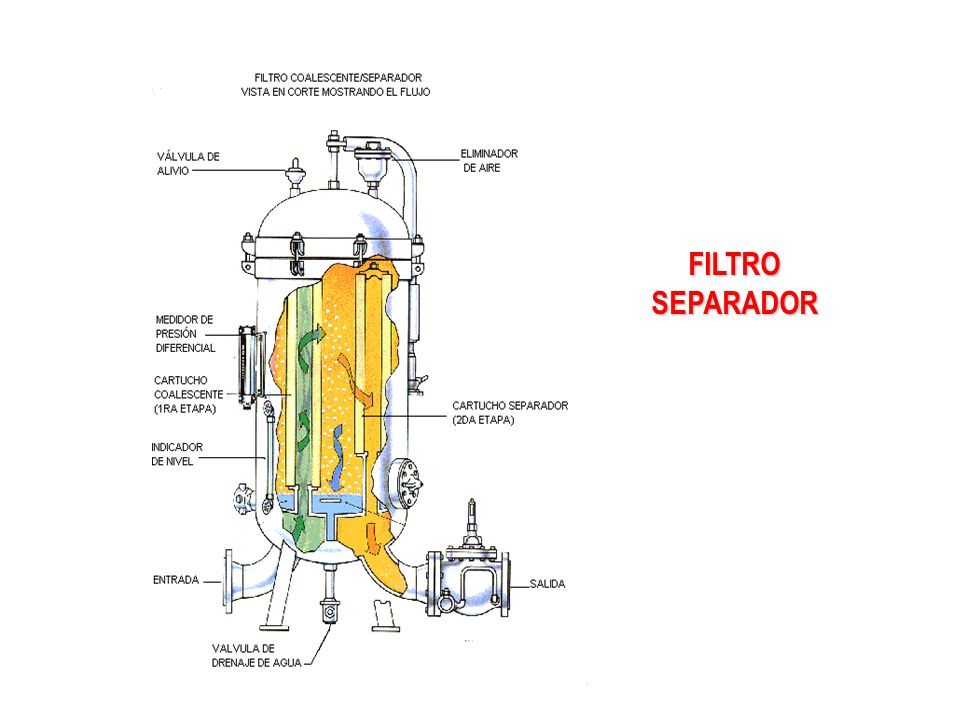

15 FILTRO SEPARADOR

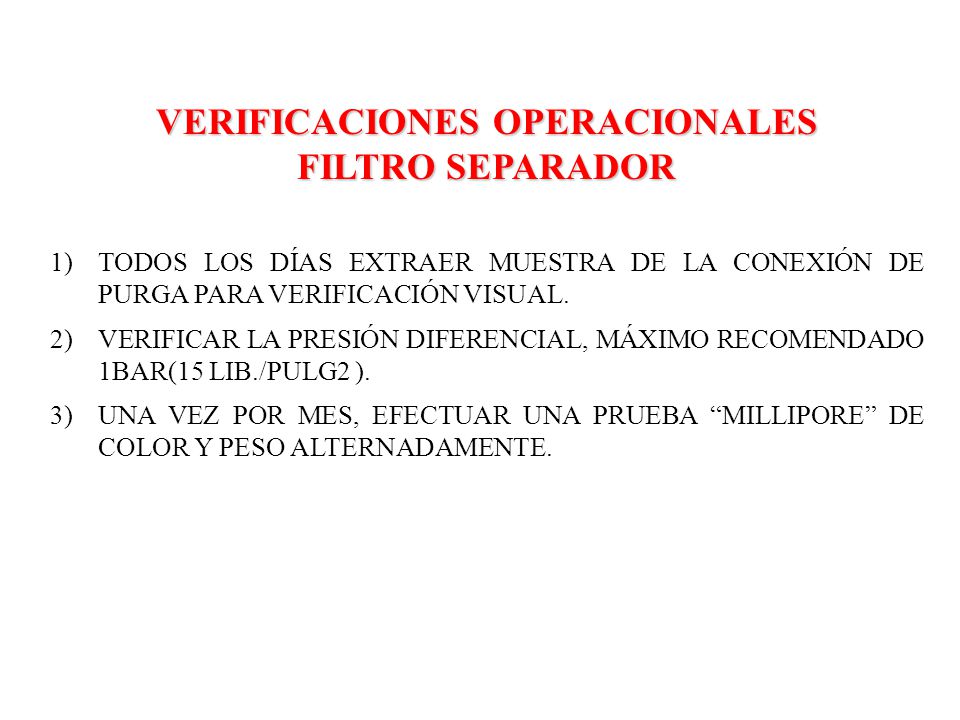

16 VERIFICACIONES OPERACIONALES
FILTRO SEPARADOR TODOS LOS DÍAS EXTRAER MUESTRA DE LA CONEXIÓN DE PURGA PARA VERIFICACIÓN VISUAL. VERIFICAR LA PRESIÓN DIFERENCIAL, MÁXIMO RECOMENDADO 1BAR(15 LIB./PULG2 ). UNA VEZ POR MES, EFECTUAR UNA PRUEBA “MILLIPORE” DE COLOR Y PESO ALTERNADAMENTE.

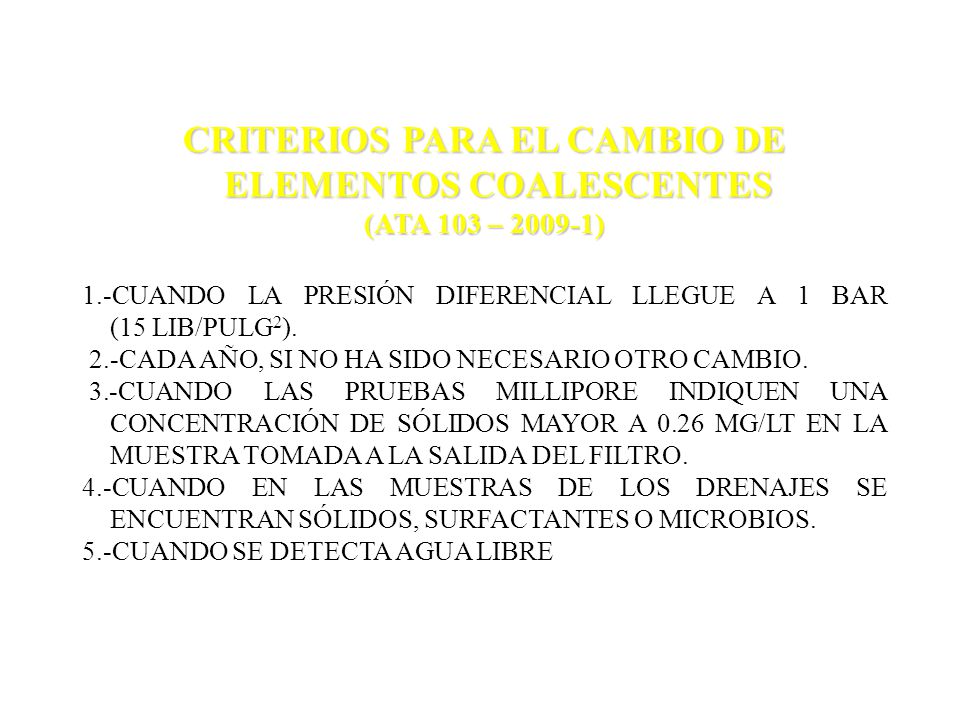

17 CRITERIOS PARA EL CAMBIO DE ELEMENTOS COALESCENTES
(ATA 103 – ) 1.-CUANDO LA PRESIÓN DIFERENCIAL LLEGUE A 1 BAR (15 LIB/PULG2). 2.-CADA AÑO, SI NO HA SIDO NECESARIO OTRO CAMBIO. 3.-CUANDO LAS PRUEBAS MILLIPORE INDIQUEN UNA CONCENTRACIÓN DE SÓLIDOS MAYOR A 0.26 MG/LT EN LA MUESTRA TOMADA A LA SALIDA DEL FILTRO. 4.-CUANDO EN LAS MUESTRAS DE LOS DRENAJES SE ENCUENTRAN SÓLIDOS, SURFACTANTES O MICROBIOS. 5.-CUANDO SE DETECTA AGUA LIBRE

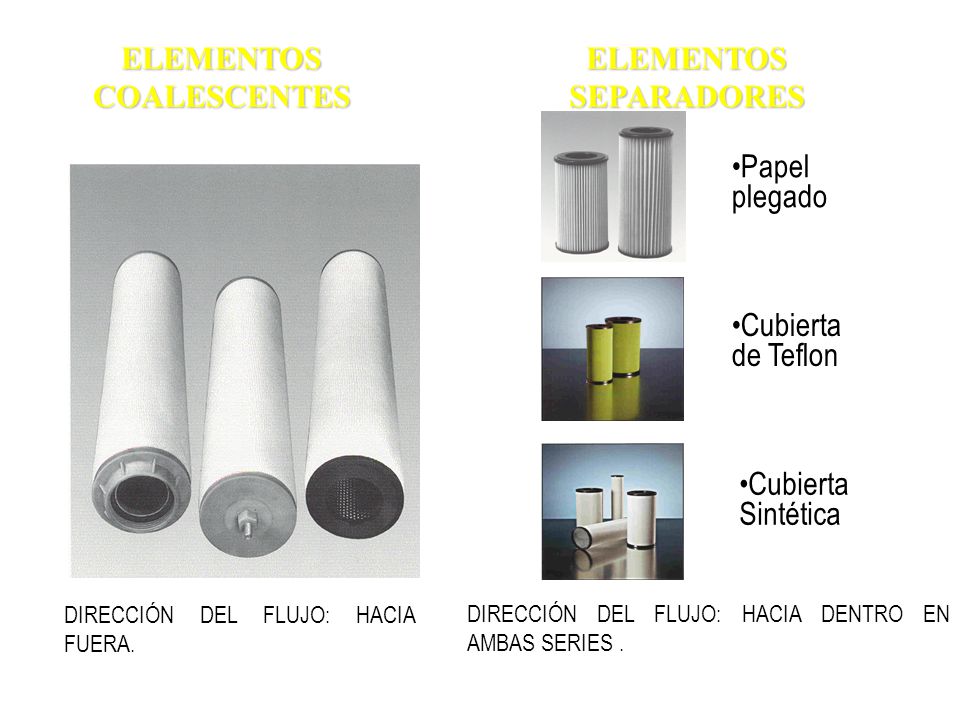

18 ELEMENTOS COALESCENTES ELEMENTOS SEPARADORES
Papel plegado Cubierta de Teflon Cubierta Sintética DIRECCIÓN DEL FLUJO: HACIA FUERA. DIRECCIÓN DEL FLUJO: HACIA DENTRO EN AMBAS SERIES .

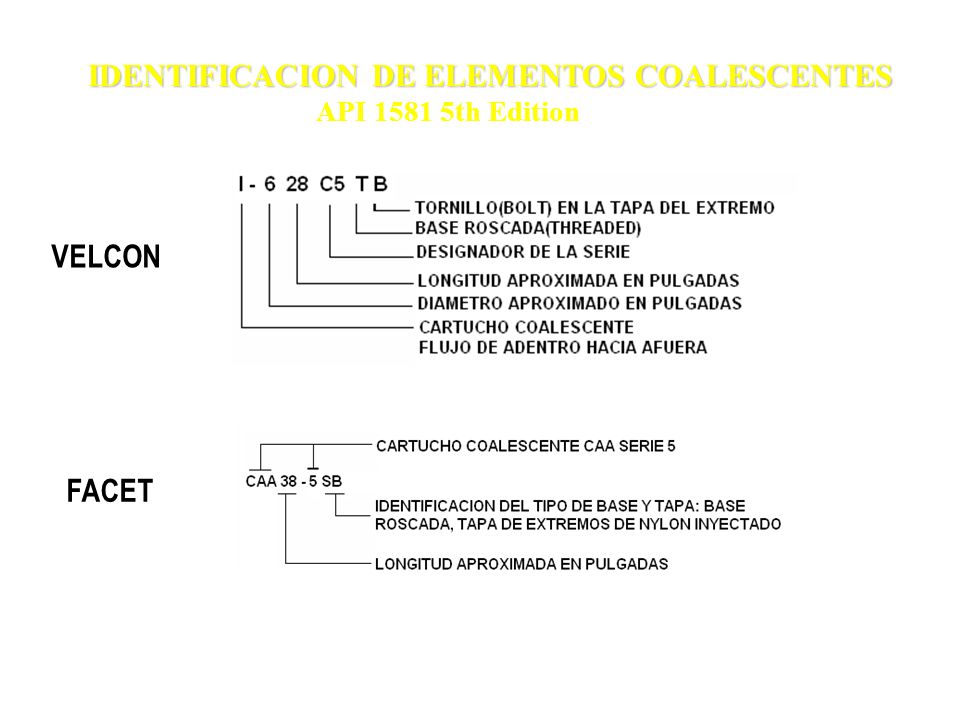

19 IDENTIFICACION DE ELEMENTOS COALESCENTES
API th Edition VELCON FACET

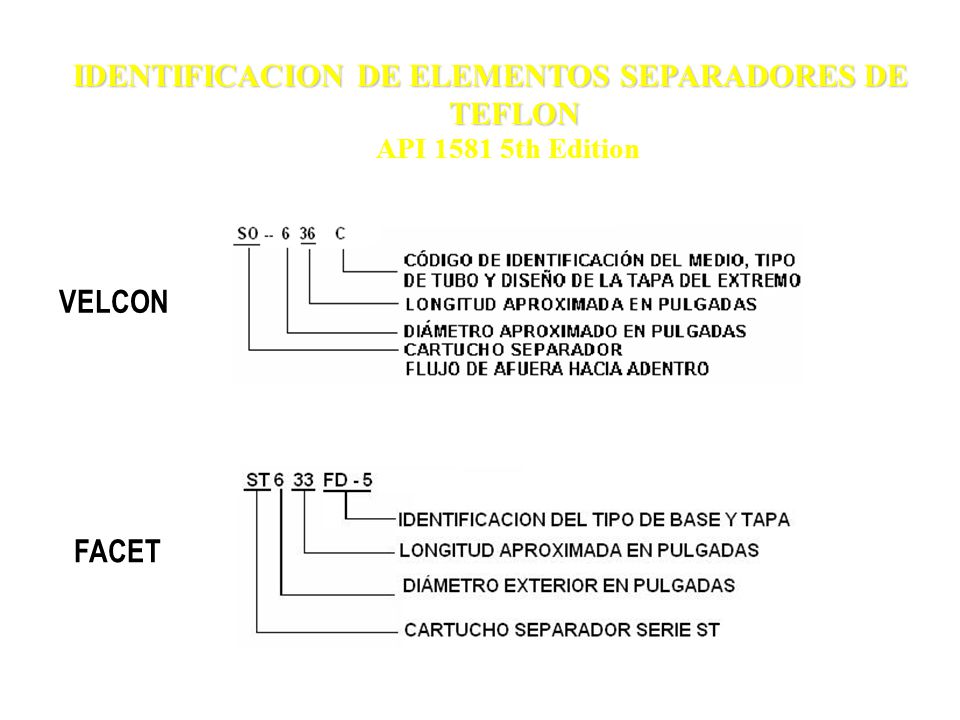

20 IDENTIFICACION DE ELEMENTOS SEPARADORES DE TEFLON
API th Edition VELCON FACET
