1 Gravimetría Medición de pequeñas diferencias de G (aceleración gravitatoria) Gravímetros Dependiente de cota, latitud, topografía …..

2 Consiste en medir e interpretar las anomalías que las diferencias de la densidad en el subsuelo generan sobre el campo gravitatorio terrestre.

3

4 Medición: Absoluta Relativa
Unidades: mili/gal, 1mgal = 0,001 Gal , 1Gal= 1cm/seg2 Medición: Absoluta Relativa

5 Es necesario obtener los valores real y teórico de la aceleración de la gravedad (g) para, por diferencia, establecer las anomalías. En ese valor teórico deben considerarse los efectos geográficamente variables debidos a la forma general del planeta (elipsoide de revolución) y su fuerza centrífuga de rotación

6 Reducción de la deriva del gravímetro Reducción para las mareas

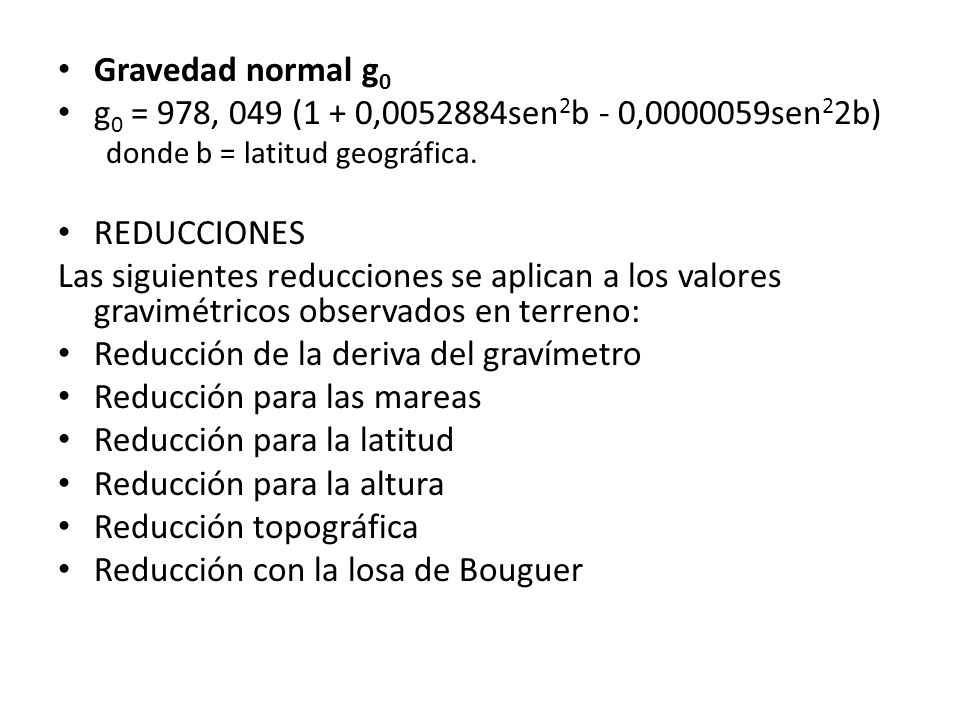

Gravedad normal g0 g0 = 978, 049 (1 + 0, sen2b - 0, sen22b) donde b = latitud geográfica. REDUCCIONES Las siguientes reducciones se aplican a los valores gravimétricos observados en terreno: Reducción de la deriva del gravímetro Reducción para las mareas Reducción para la latitud Reducción para la altura Reducción topográfica Reducción con la losa de Bouguer

7

8 Reducción para la deriva del gravímetro

9 Reducción para las mareas
La magnitud de estos cambios varía con la latitud, con el día y el mes. El ciclo entero de las mareas está caracterizado por variaciones iguales y menores a 0,2 a 0,3mgal. Su variación media es +/-0,1mgal.

10 Corrección para la latitud
g0 = 978, 049 (1 + 0, sen2b - 0, sen22b) donde b = latitud geográfica

11 Corrección para la altura
También llamada corrección de aire libre Ca-l= a × 0,3083mgal/m

12 Corrección topográfica
corrección topográfica siempre lleva un signo positivo.

13 Se coloca el centro de la gratícula en cada estación ubicada sobre la carta, se lee la altura media de cada sector circular, y se le resta la altura de la estación.

14 Reduccion de bouguer Bouguer= 0.4191*2.6*h Es negativa
Entre el nivel del mar y la estación de medición hay una masa, que por estar debajo aumenta el valor medido. Esta masa debe ser eliminada para que nuestra medición sea comparable con el valor teórico al nivel del mar obtenido con la Fórmula Internacional

15 Reduccion altimetrica
= correcion de aire libre – correccion de bouguer

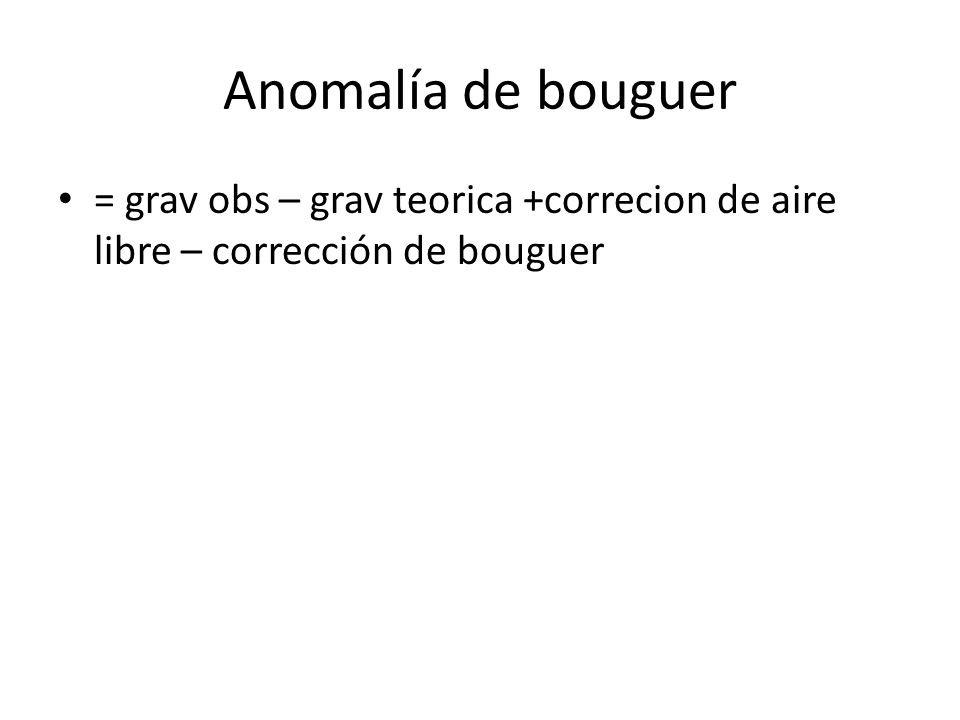

16 Anomalía de bouguer = grav obs – grav teorica +correcion de aire libre – corrección de bouguer

17 Anomalia de aire libre = grav obs – grav teorica + correcion de aire libre

18

19

20

21

22

23
