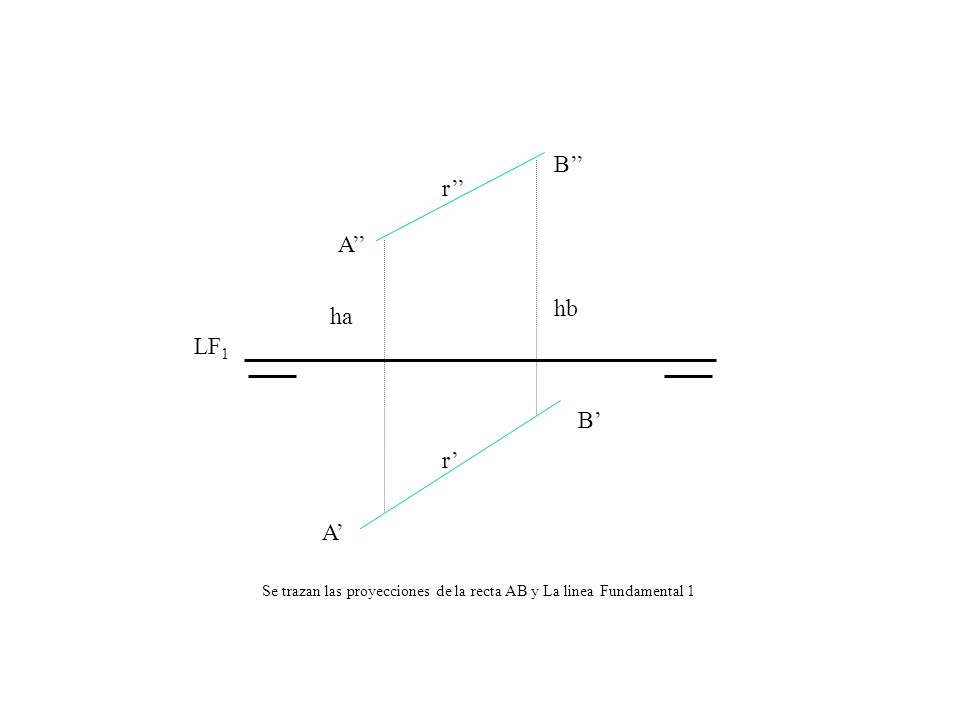

B’’ r’’ ha A’’ hb A’ r’ B’ Se trazan las proyecciones de la recta AB y La linea Fundamental 1 LF 1
2
ha hb B’’ r’ r’’ A’’ A’ r’ B’ LF 1 LF 2 Trazar la Línea Fundamental dos paralela a la proyección de la recta AB en el plano ortografico acotandola con la definicón LF 2|
3

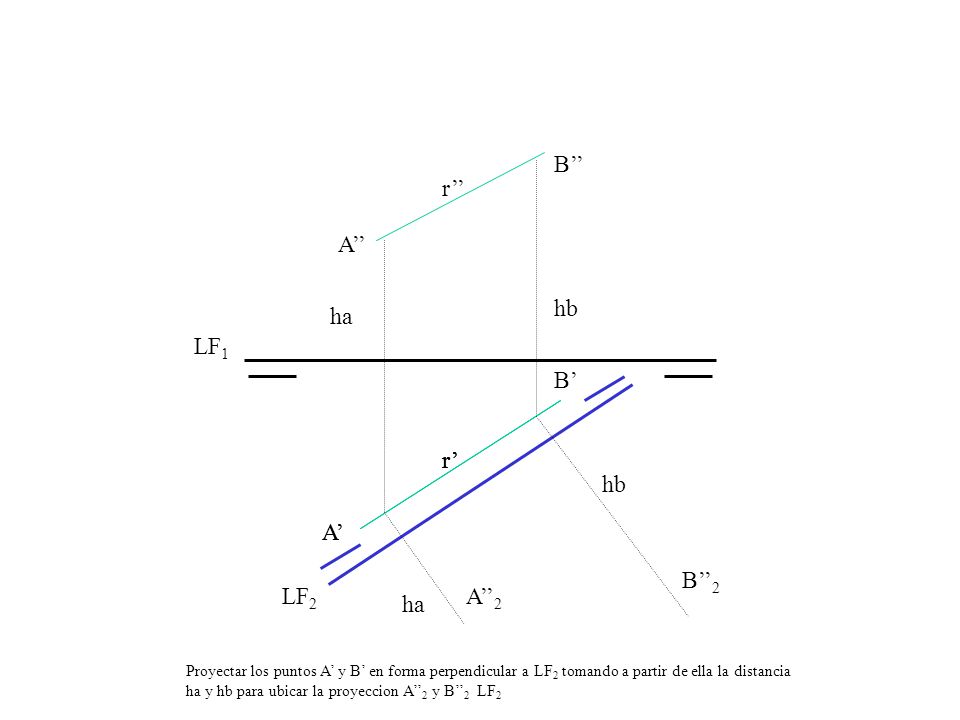

B’’ r’’ ha A’’ hb A’ r’ A’ r’ B’ ha hb LF 2 LF 1 Proyectar los puntos A’ y B’ en forma perpendicular a LF 2 tomando a partir de ella la distancia ha y hb para ubicar la proyeccion A’’ 2 y B’’ 2 LF 2 B’’ 2 A’’ 2
4

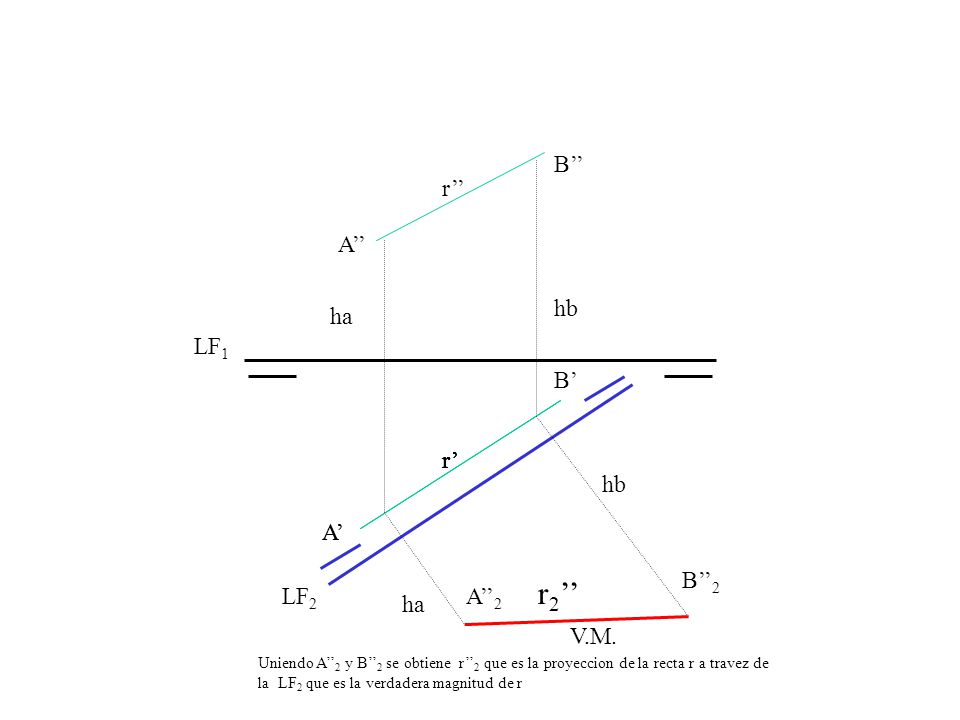

B’’ r’’ ha A’’ hb A’ r’ A’ r’ B’ r 2 ’’ r’ ha hb LF 2 V.M. LF 1 B’’ 2 A’’ 2 Uniendo A’’ 2 y B’’ 2 se obtiene r’’ 2 que es la proyeccion de la recta r a travez de la LF 2 que es la verdadera magnitud de r
