Sistemas con dimensionalidad reducida: Efecto Hall Cuántico y Cuantización de la Conductancia
Francisco J. García Vidal Departamento de Física Teórica de la Materia Condensada, Universidad Autónoma de Madrid, Spain Física de Estado Sólido II, Curso 2008/2009
2

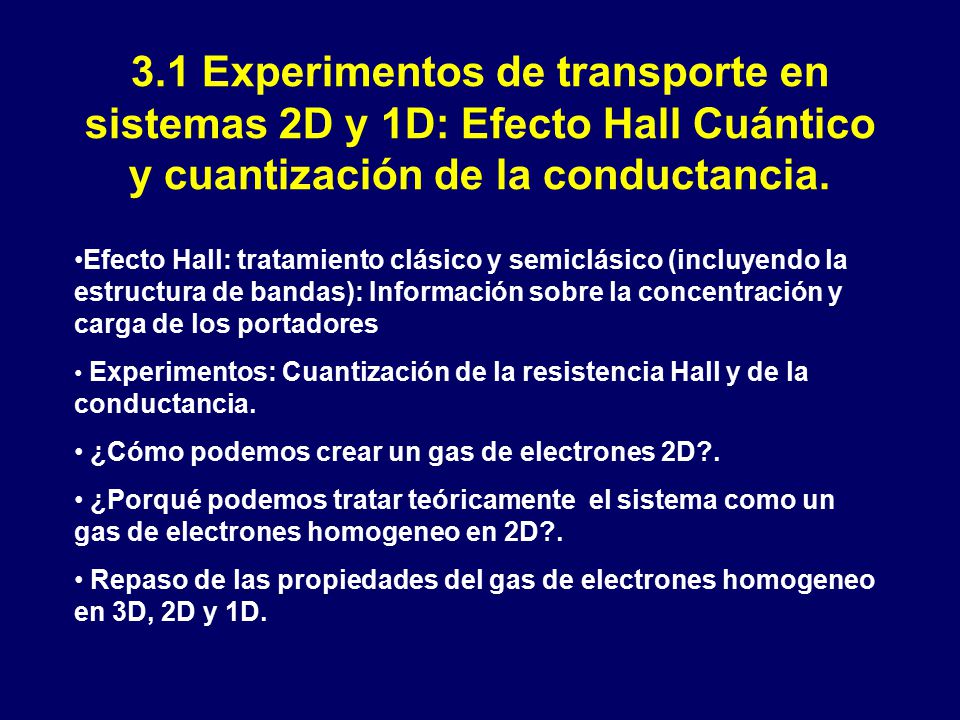

3.1 Experimentos de transporte en sistemas 2D y 1D: Efecto Hall Cuántico y cuantización de la conductancia. Efecto Hall: tratamiento clásico y semiclásico (incluyendo la estructura de bandas): Información sobre la concentración y carga de los portadores Experimentos: Cuantización de la resistencia Hall y de la conductancia. ¿Cómo podemos crear un gas de electrones 2D?. ¿Porqué podemos tratar teóricamente el sistema como un gas de electrones homogeneo en 2D?. Repaso de las propiedades del gas de electrones homogeneo en 3D, 2D y 1D.
3
Efecto Hall: tratamiento clásico y semiclásico (incluyendo la estructura de bandas): Información sobre la concentración y carga de los portadores
4

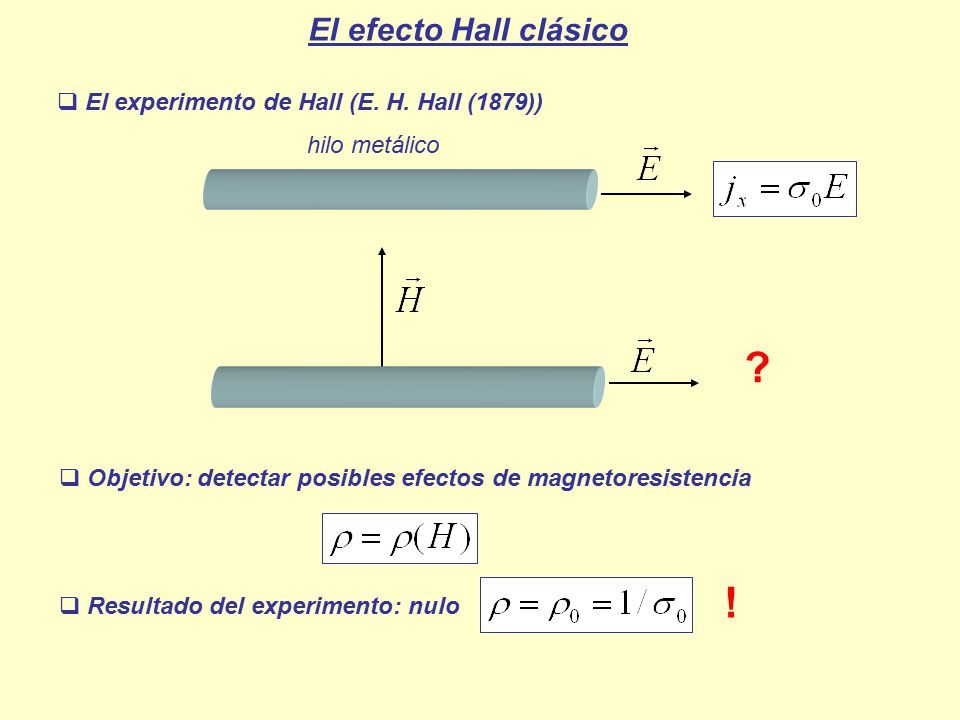

? ! El efecto Hall clásico El experimento de Hall (E. H. Hall (1879))
hilo metálico ? Objetivo: detectar posibles efectos de magnetoresistencia ! Resultado del experimento: nulo
5

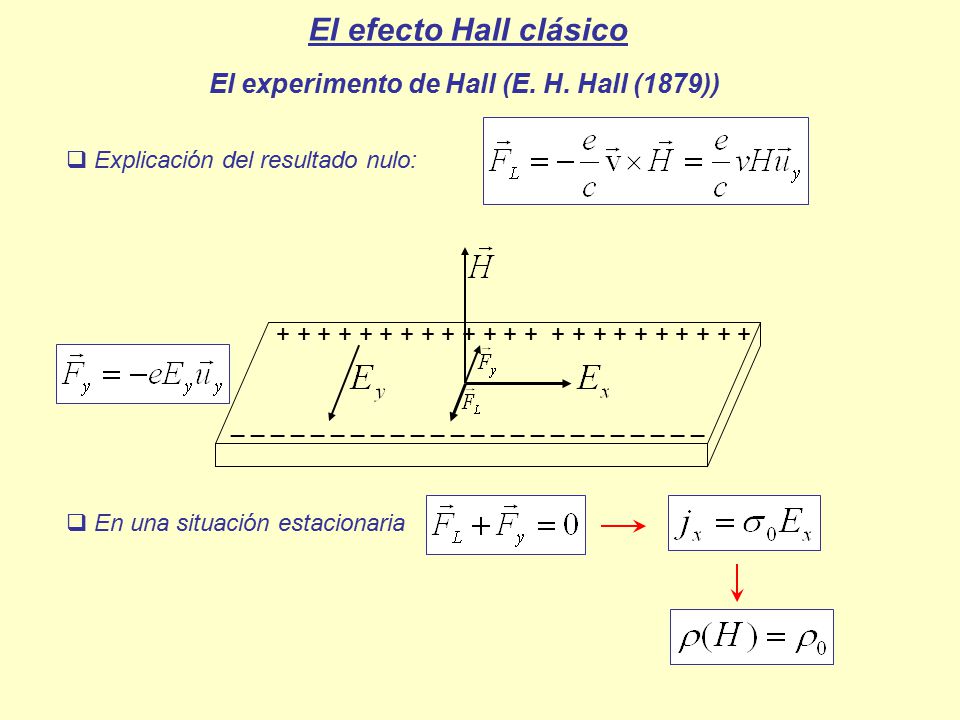

El efecto Hall clásico El experimento de Hall (E. H. Hall (1879))
Explicación del resultado nulo: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ En una situación estacionaria
6
Acceso a la carga y concentración de portadores !!!

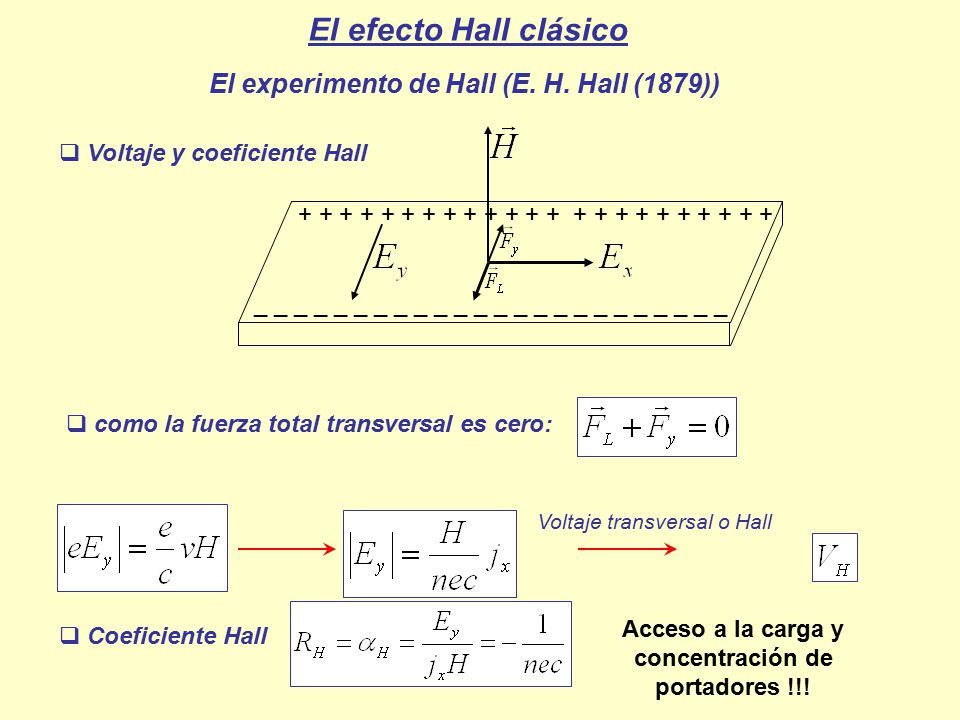

El efecto Hall clásico El experimento de Hall (E. H. Hall (1879)) _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Voltaje y coeficiente Hall como la fuerza total transversal es cero: Voltaje transversal o Hall Acceso a la carga y concentración de portadores !!! Coeficiente Hall
7

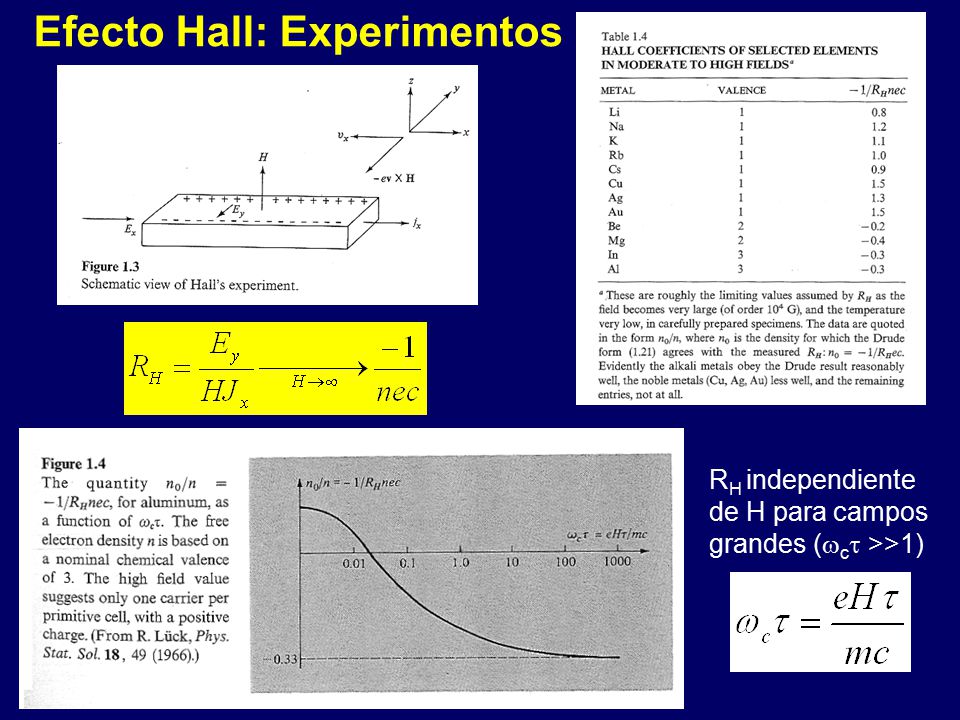

Efecto Hall: Experimentos
RH independiente de H para campos grandes (c >>1)
8

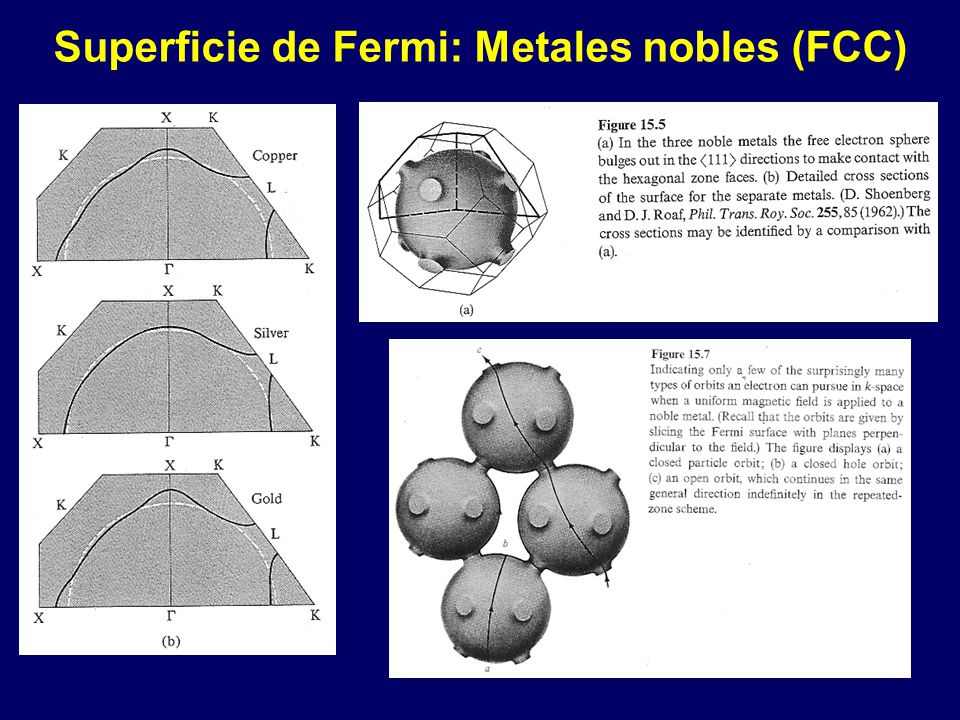

Superficie de Fermi: Metales nobles (FCC)
9
Gas de electrones bidimensional
Silicon MOSFET (Metal Oxide Semiconductor Field Effect Transistor) Heterouniones semiconductoras Superficie de Helio líquido
10
Transporte (semiclásico): Dinámica de e- Bloch + Colisiones
Conductancia eléctrica n = concentración de portadores (e- o huecos) Tensor resistividad Resistividad Hall xx (H) cte o crece con H según las orbitas posibles sobre la superficie de Fermi sean todas cerradas o existan orb. abiertas
11

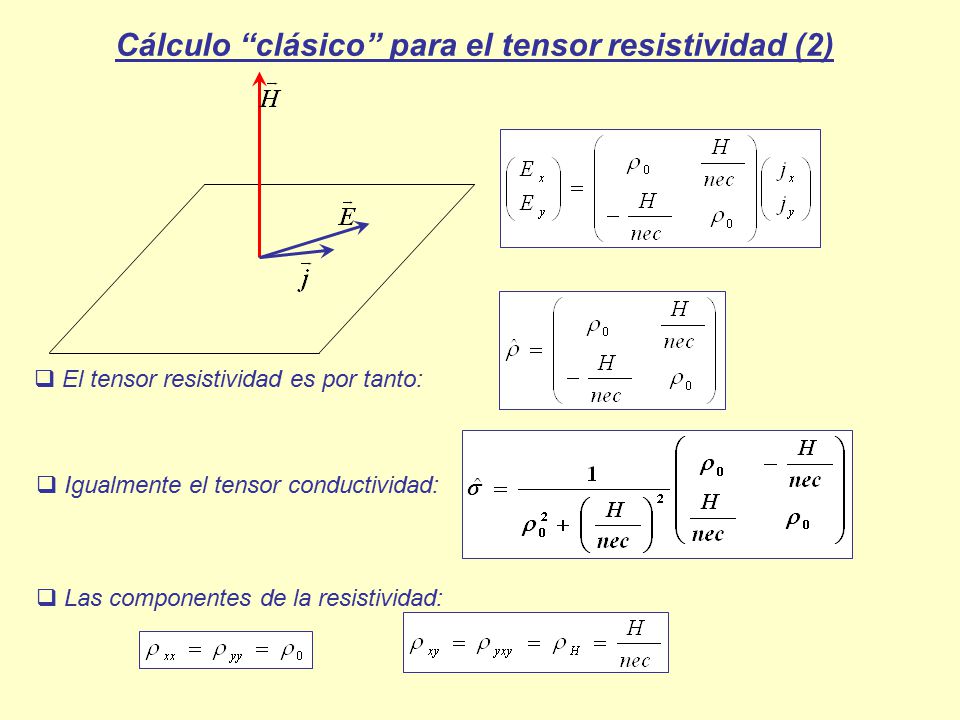

Cálculo “clásico” para el tensor resistividad (2)
El tensor resistividad es por tanto: Igualmente el tensor conductividad: Las componentes de la resistividad:
12
El efecto Hall clásico
13

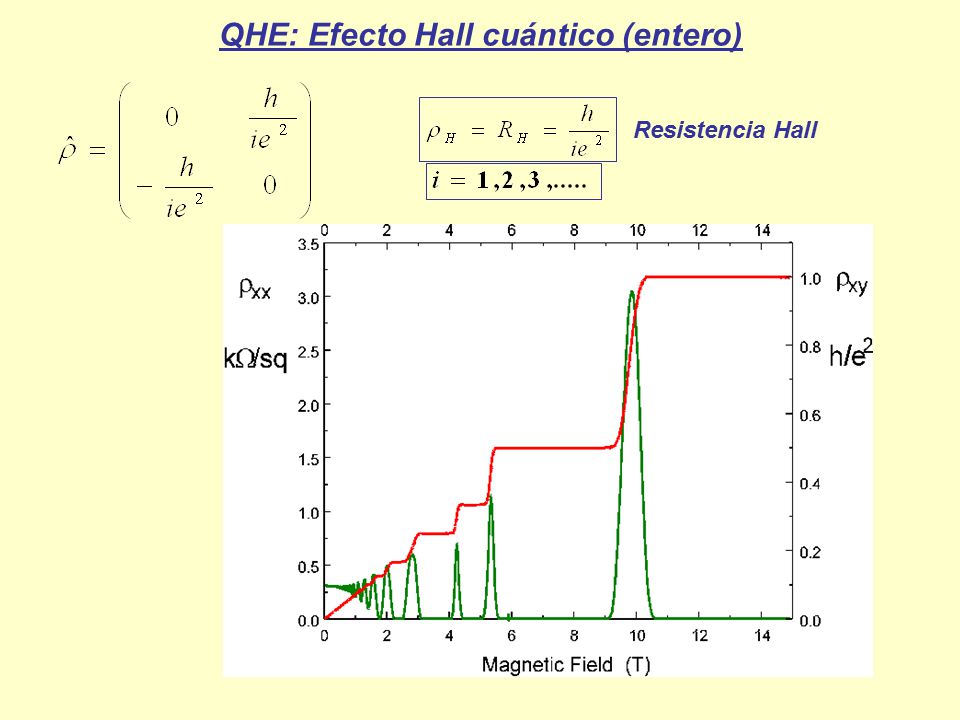

QHE: Efecto Hall cuántico (entero)
Resistencia Hall
14

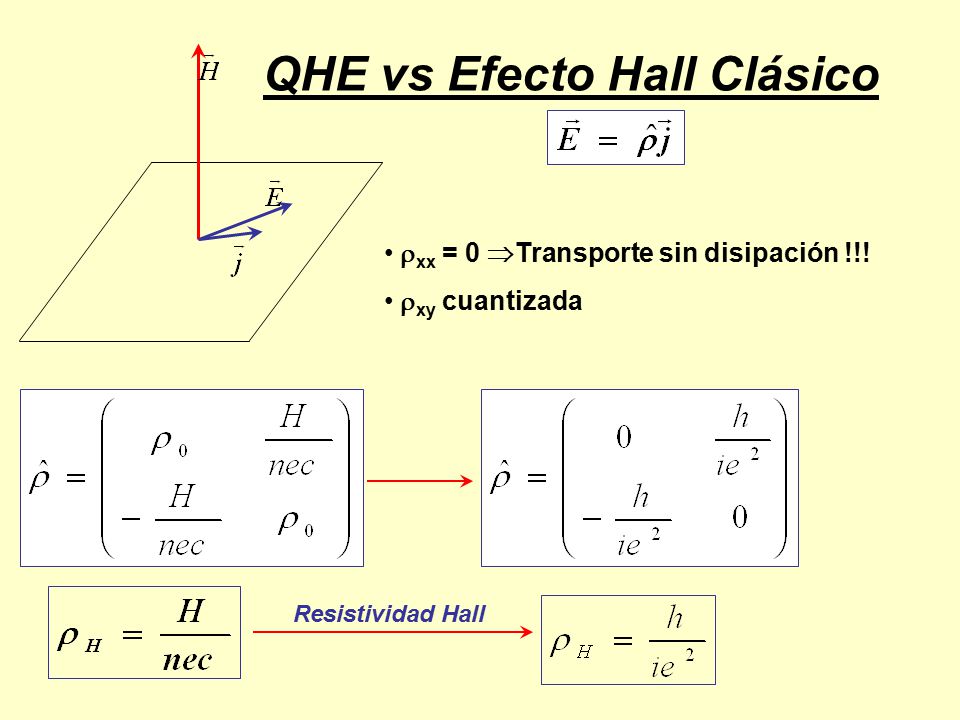

QHE vs Efecto Hall Clásico
xx = 0 Transporte sin disipación !!! xy cuantizada Resistividad Hall
15
¿Cómo podemos crear un gas de electrones 2D?.
16

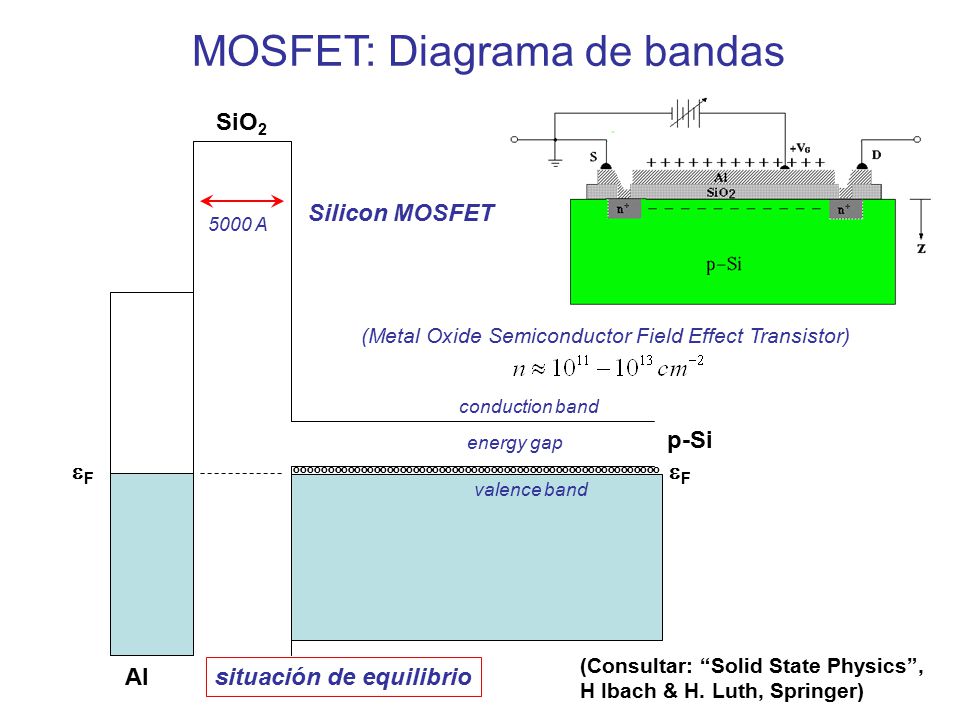

MOSFET: Diagrama de bandas
SiO2 Silicon MOSFET 5000 A (Metal Oxide Semiconductor Field Effect Transistor) conduction band p-Si energy gap eF eF oooooooooooooooooooooooooooooooooooooooooooooooooooooooo valence band (Consultar: “Solid State Physics”, H Ibach & H. Luth, Springer) Al situación de equilibrio
17

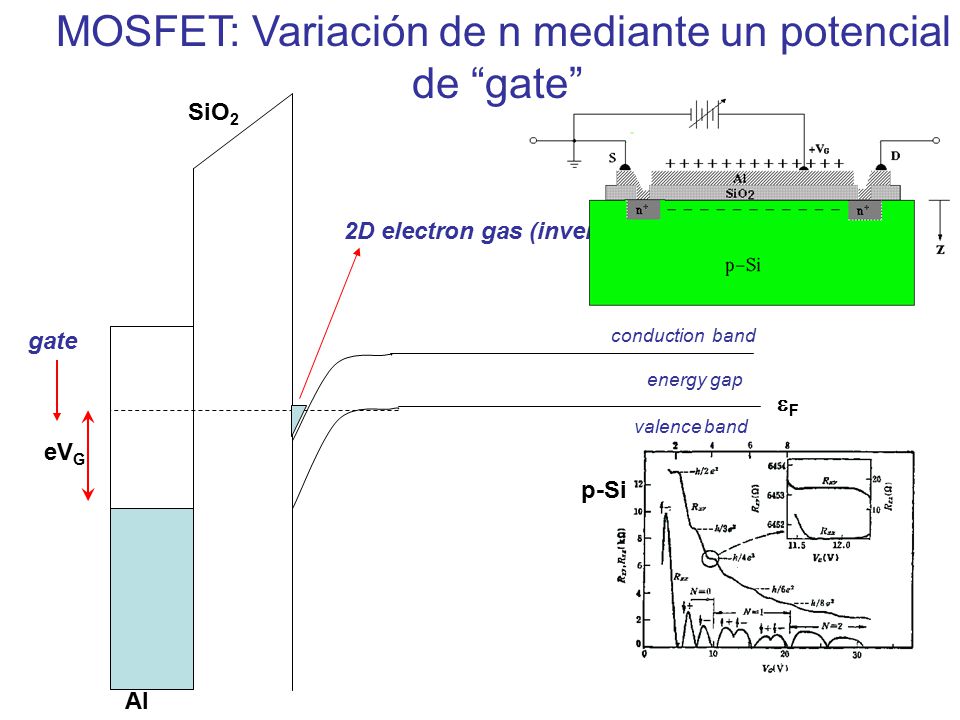

MOSFET: Variación de n mediante un potencial de “gate”
p-Si SiO2 valence band conduction band eVG energy gap 2D electron gas (inversion layer) gate eF
18

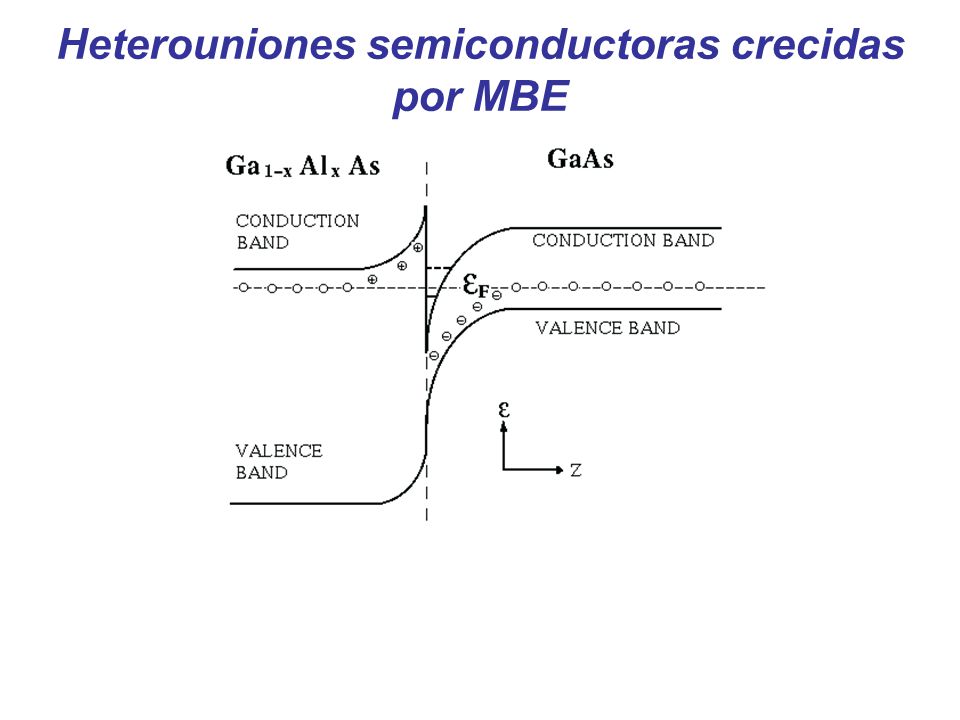

Heterouniones semiconductoras crecidas por MBE
