TIPOS Y CLASIFICACION DE CARBONES

Presentación del tema: "TIPOS Y CLASIFICACION DE CARBONES"— Transcripción de la presentación:

1 TIPOS Y CLASIFICACION DE CARBONES
Gabriel Rengifo Luque Geólogo S.C.G. Gobernación del Cesar

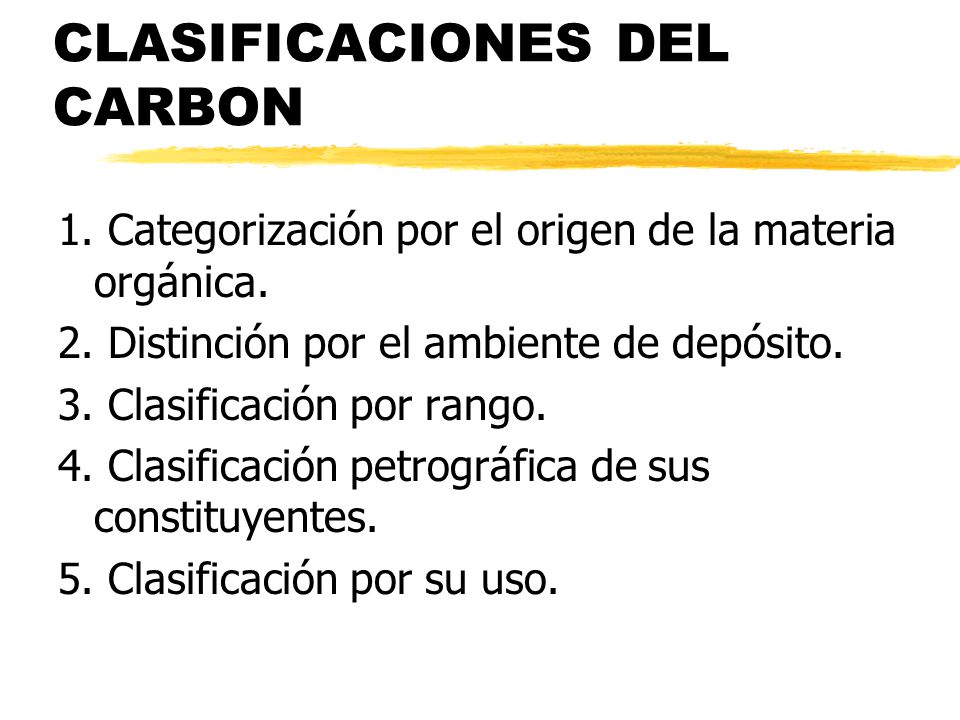

2 CLASIFICACIONES DEL CARBON
1. Categorización por el origen de la materia orgánica. 2. Distinción por el ambiente de depósito. 3. Clasificación por rango. 4. Clasificación petrográfica de sus constituyentes. 5. Clasificación por su uso.

3 1. CLASIFICACION POR ORIGEN DE LA MATERIA ORGANICA

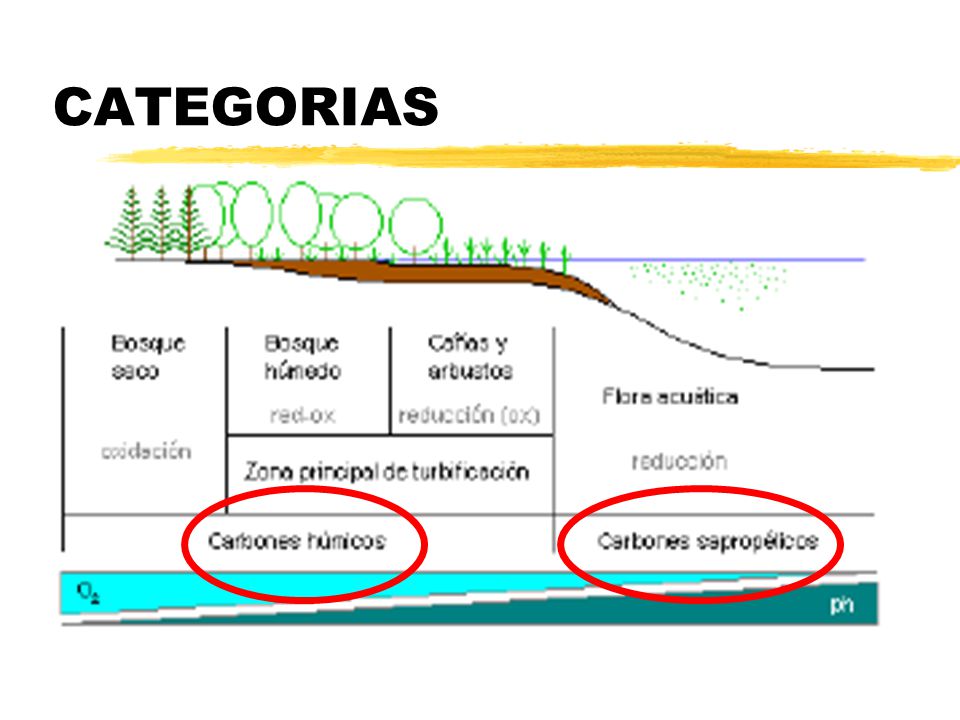

4 CATEGORIAS

5 2. DISTINCION POR EL ORIGEN DEL DEPOSITO

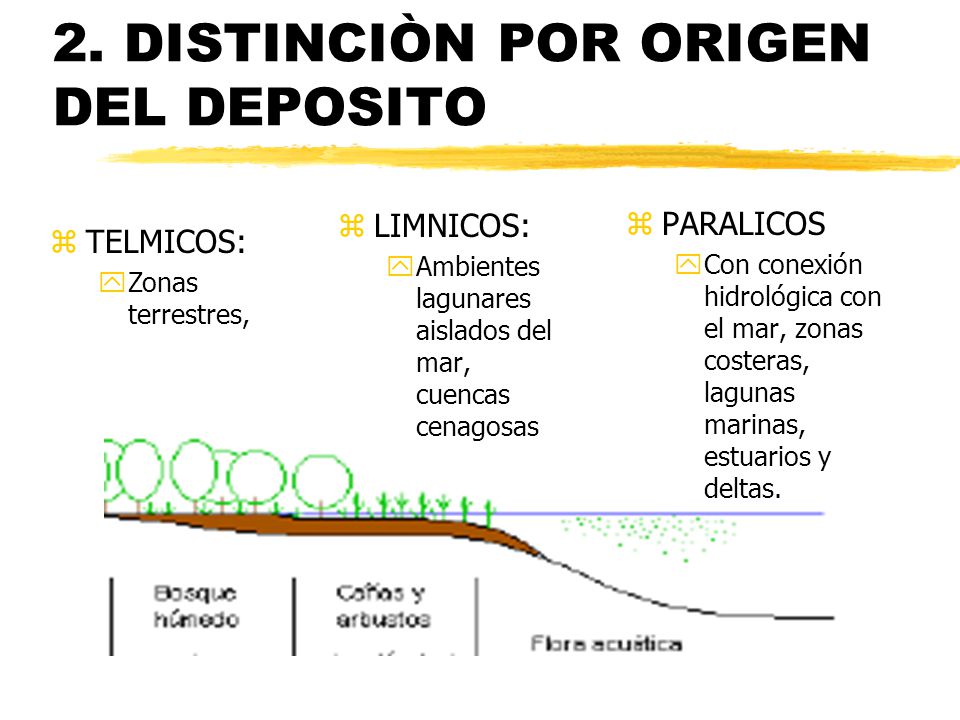

6 2. DISTINCIÒN POR ORIGEN DEL DEPOSITO
LIMNICOS: Ambientes lagunares aislados del mar, cuencas cenagosas PARALICOS Con conexión hidrológica con el mar, zonas costeras, lagunas marinas, estuarios y deltas. TELMICOS: Zonas terrestres,

7 3. CLASIFICACION POR RANGO

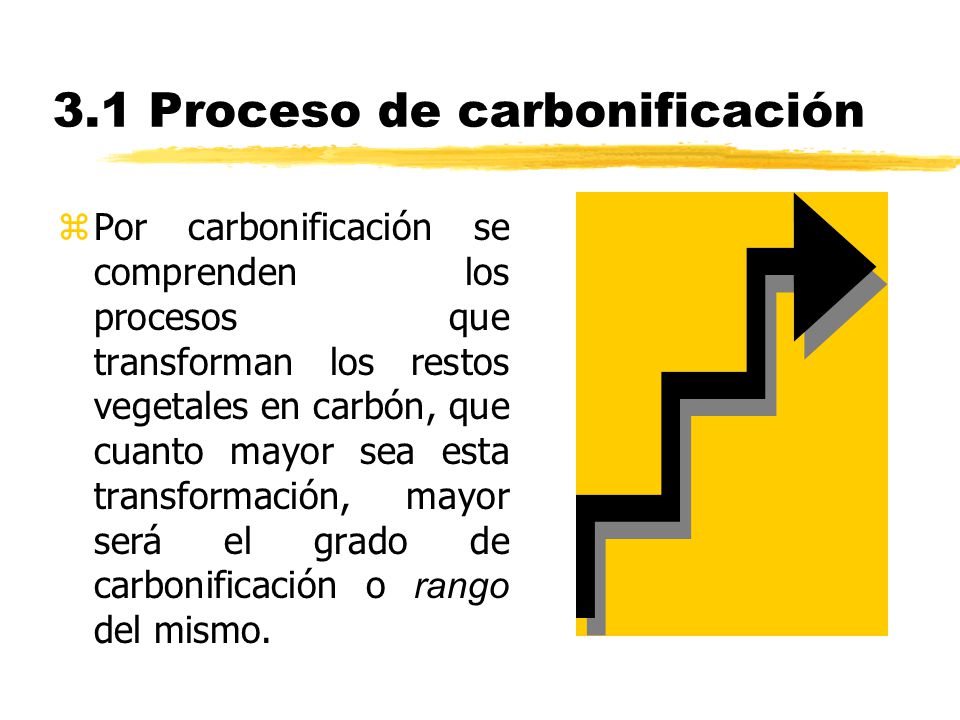

8 3.1 Proceso de carbonificación
Por carbonificación se comprenden los procesos que transforman los restos vegetales en carbón, que cuanto mayor sea esta transformación, mayor será el grado de carbonificación o rango del mismo.

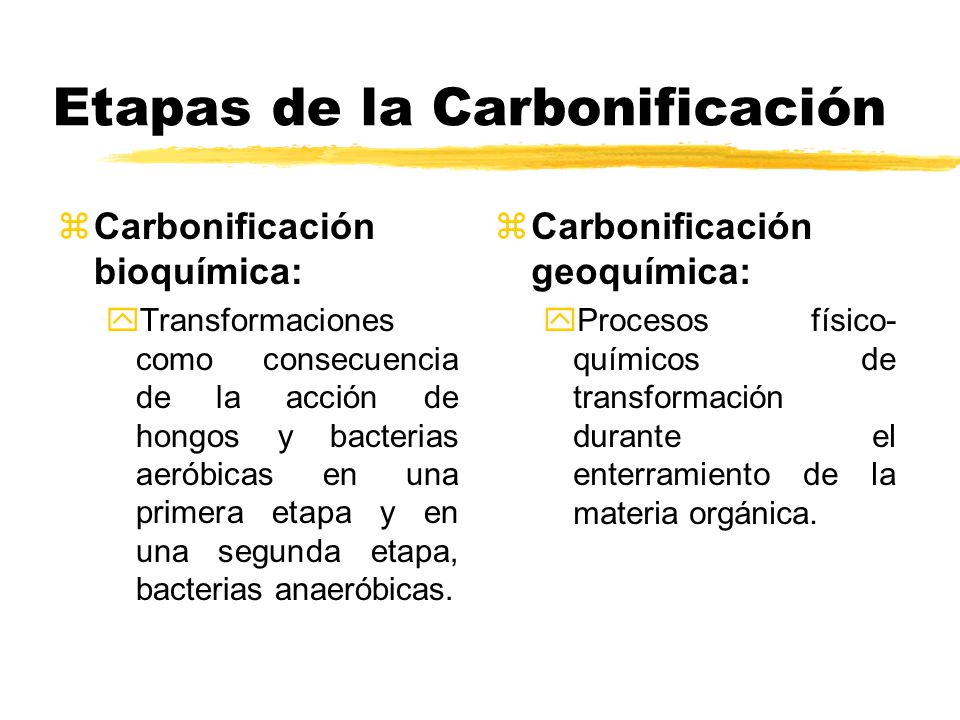

9 Etapas de la Carbonificación
Carbonificación bioquímica: Transformaciones como consecuencia de la acción de hongos y bacterias aeróbicas en una primera etapa y en una segunda etapa, bacterias anaeróbicas. Carbonificación geoquímica: Procesos físico-químicos de transformación durante el enterramiento de la materia orgánica.

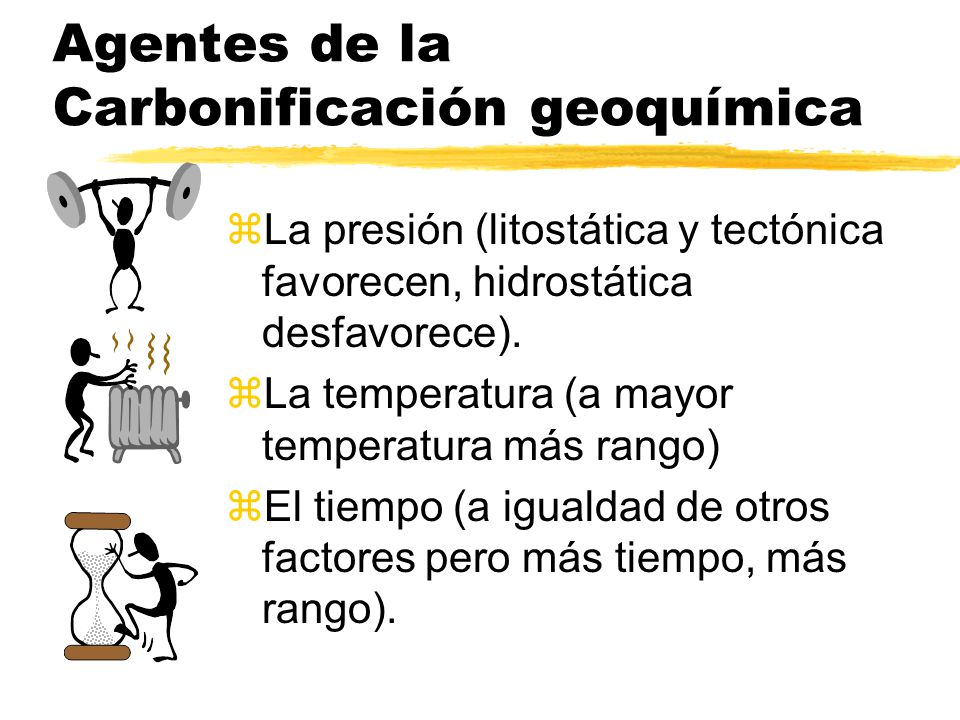

10 Agentes de la Carbonificación geoquímica
La presión (litostática y tectónica favorecen, hidrostática desfavorece). La temperatura (a mayor temperatura más rango) El tiempo (a igualdad de otros factores pero más tiempo, más rango).

11 RESULTADOS DE LA CARBONIFICACIÓN
Aumento en el poder calorífico. Aumento de la concentración de C. Pérdida de O, H, H2O y materias volátiles, Aumento de la compactación, dureza, densidad y reflectancia.

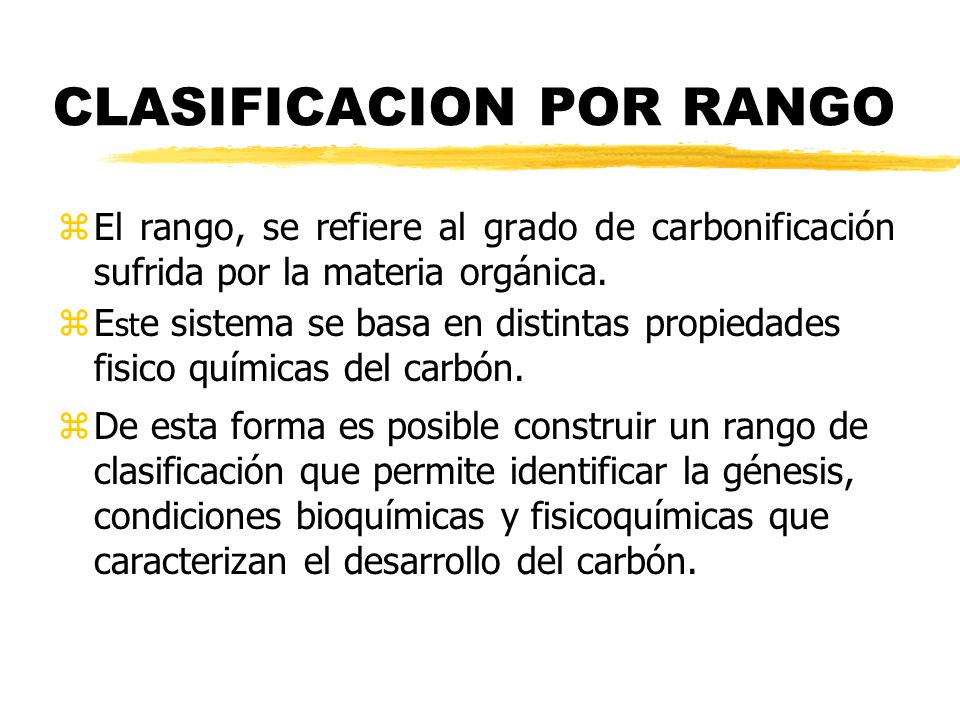

12 CLASIFICACION POR RANGO
El rango, se refiere al grado de carbonificación sufrida por la materia orgánica. Este sistema se basa en distintas propiedades fisico químicas del carbón. De esta forma es posible construir un rango de clasificación que permite identificar la génesis, condiciones bioquímicas y fisicoquímicas que caracterizan el desarrollo del carbón.

13 CONSIDERACIONES La clasificación general y básica del carbón es por rango o categoría, desde turba y lignitos en el extremo inferior de la escala, pasando por los carbones bituminosos hasta llegar a la antracita en el extremo superior.

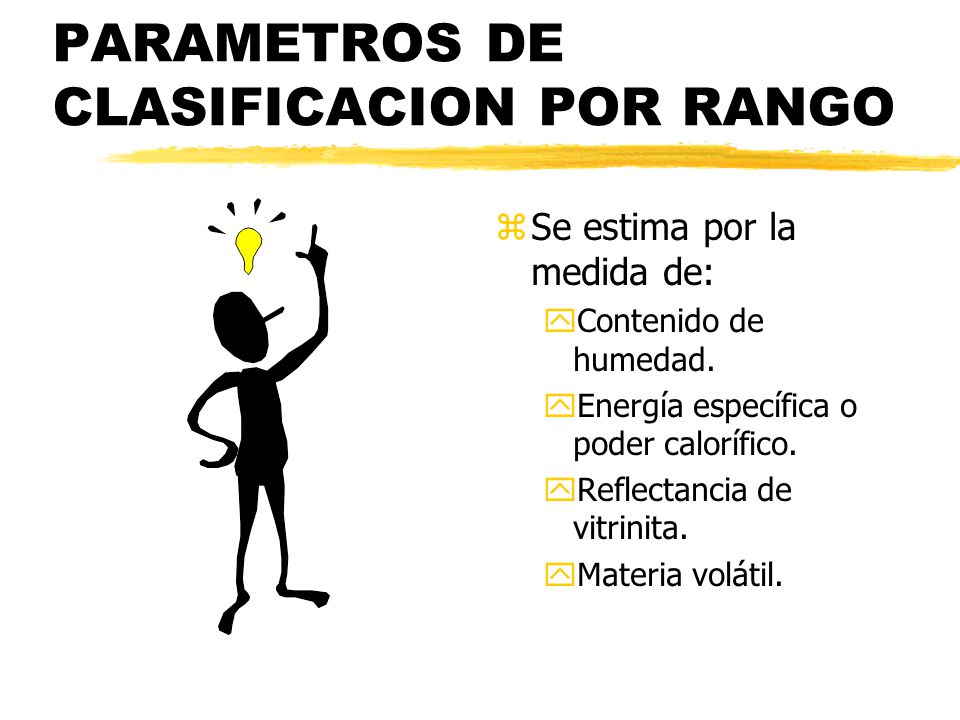

14 PARAMETROS DE CLASIFICACION POR RANGO
Se estima por la medida de: Contenido de humedad. Energía específica o poder calorífico. Reflectancia de vitrinita. Materia volátil.

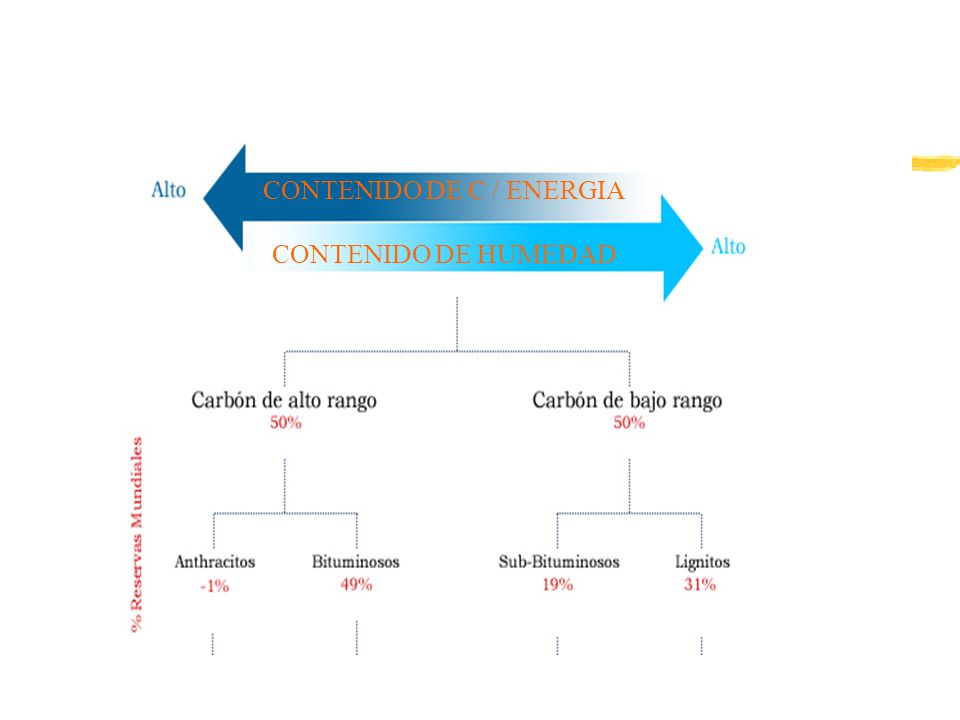

15 CONTENIDO DE C / ENERGIA
CONTENIDO DE HUMEDAD

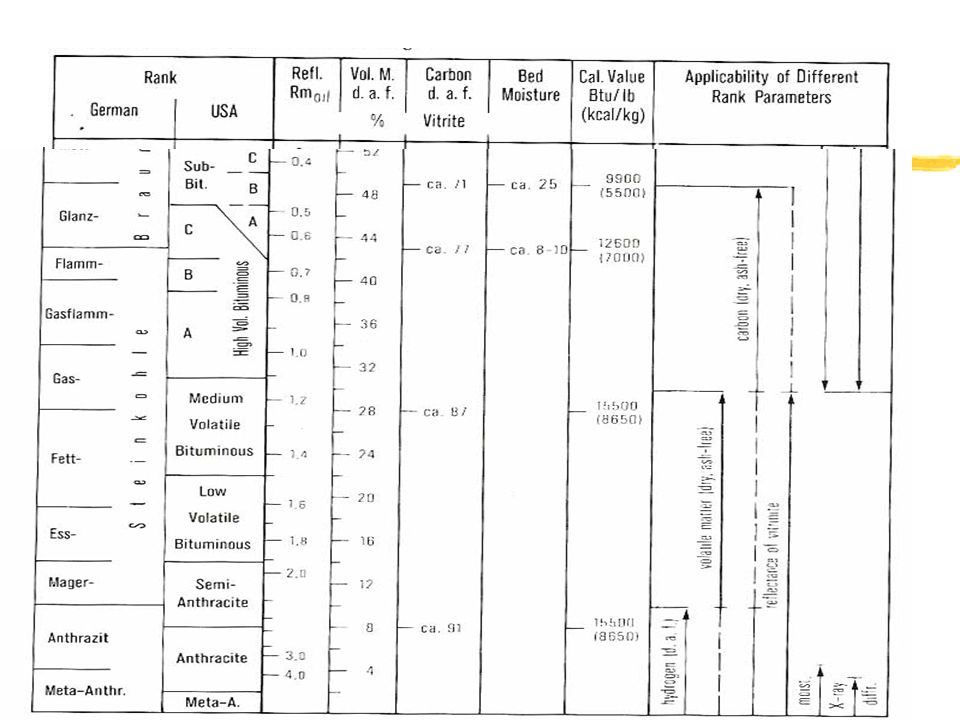

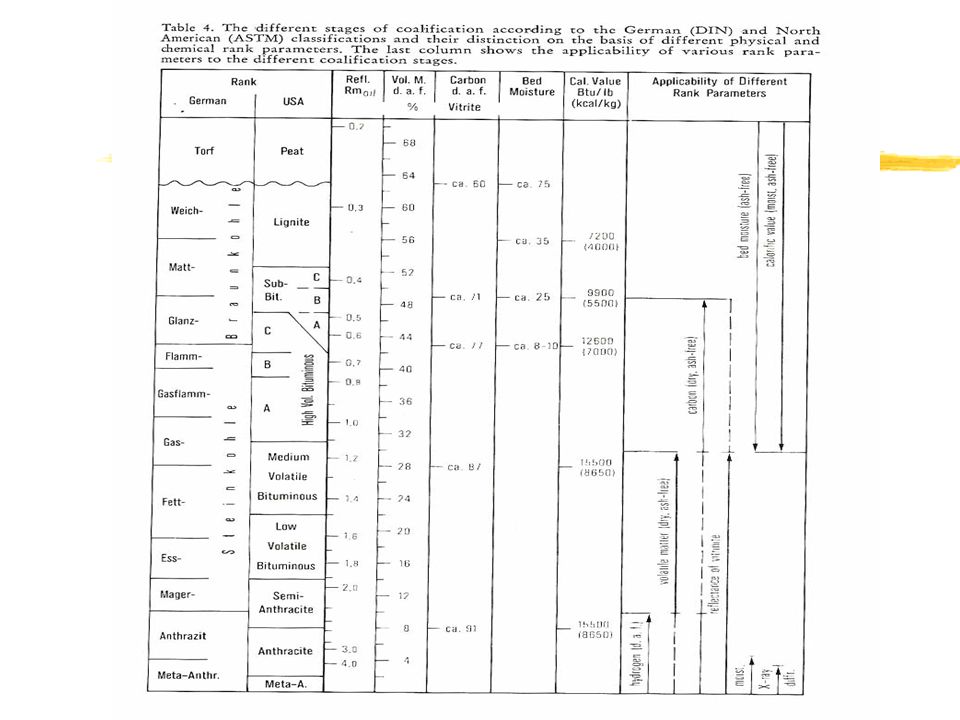

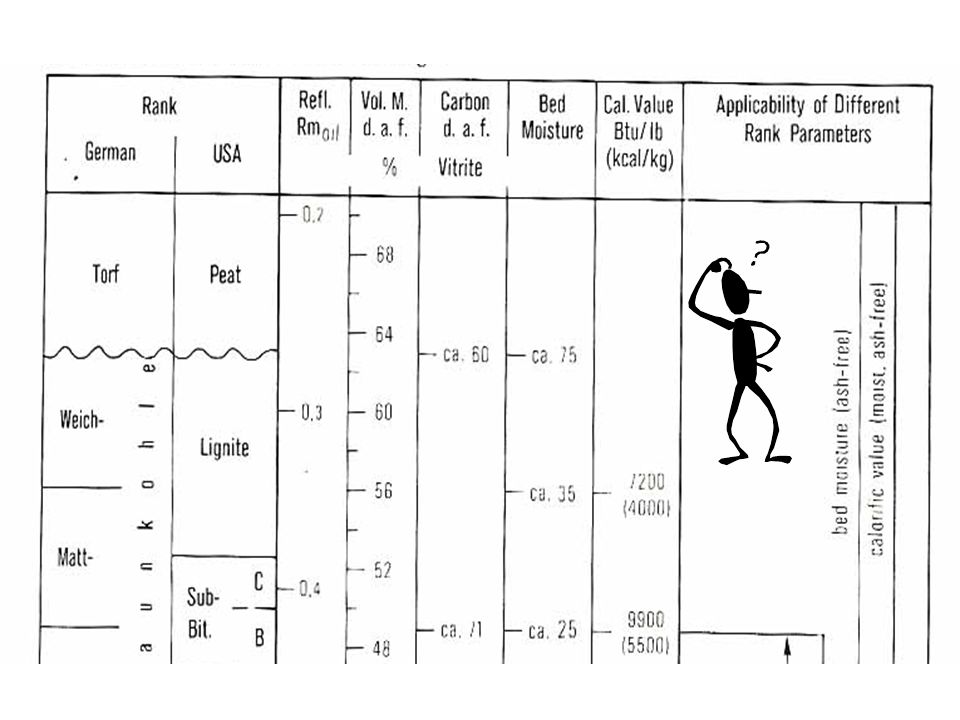

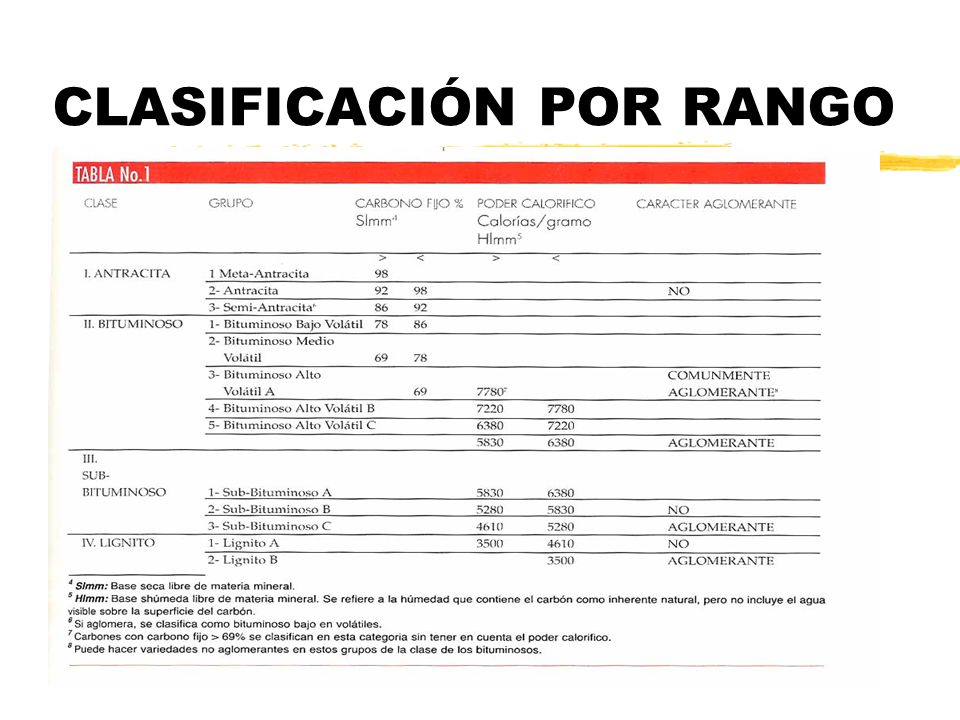

16 CLASIFICACIÓN POR RANGO

17

18

19

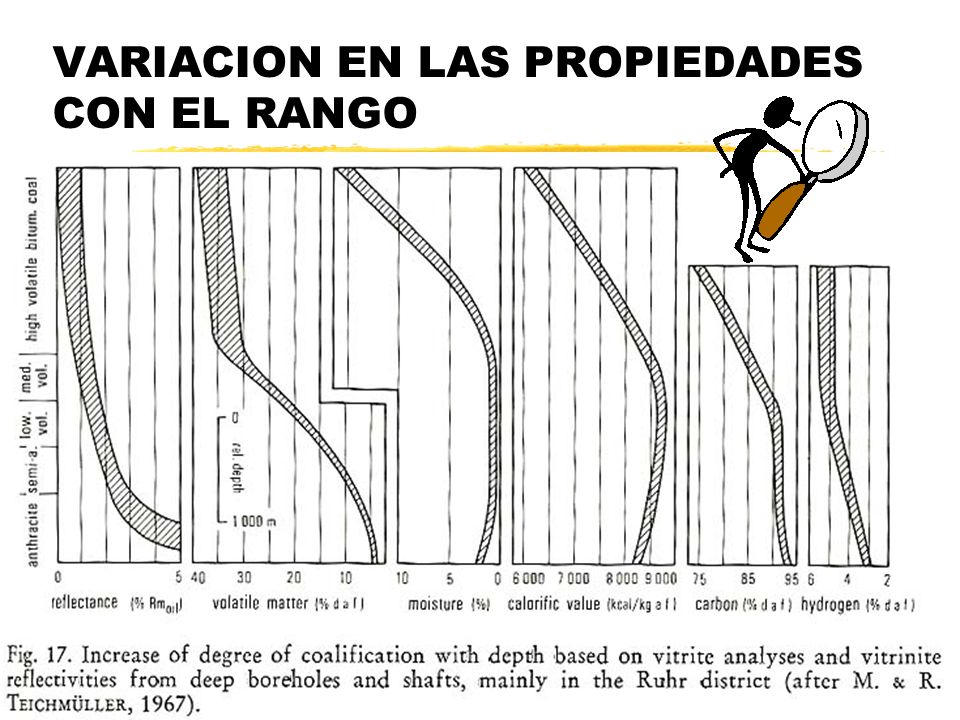

20 VARIACION EN LAS PROPIEDADES CON EL RANGO

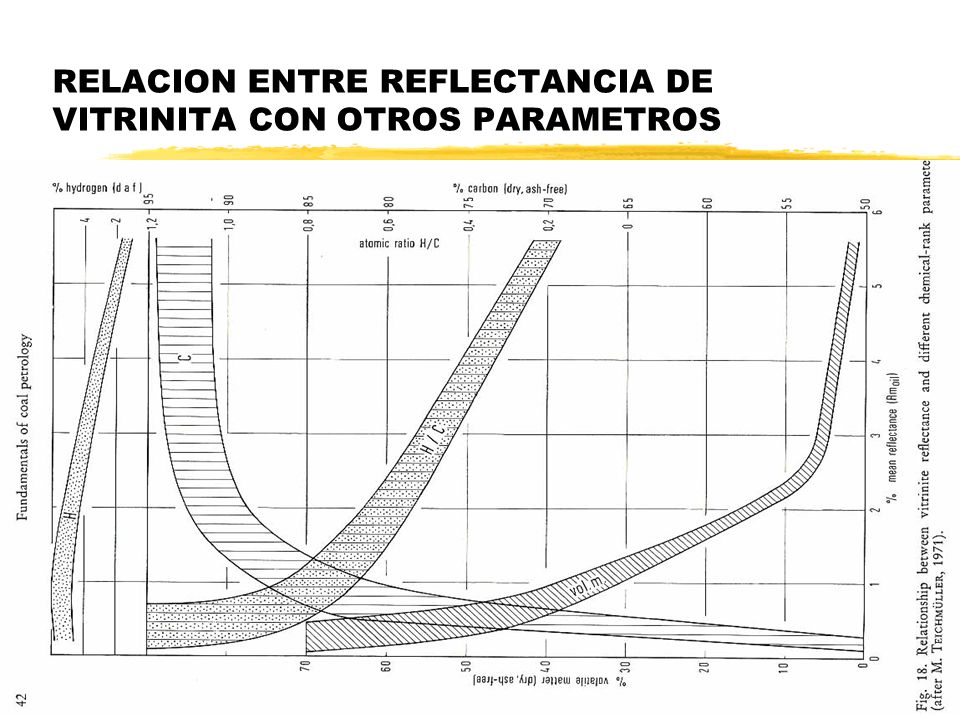

21 RELACION ENTRE REFLECTANCIA DE VITRINITA CON OTROS PARAMETROS

22

23 4. CLASIFICACION POR TIPO

24 CLASIFICACION PETROGRAFICA
La petrografìa es el estudio y descripción microscópica del carbón. La petrografía del carbón afecta la naturaleza física y química del mismo. En consecuencia su uso industrial también se ve afectado por su composición petrográfica.

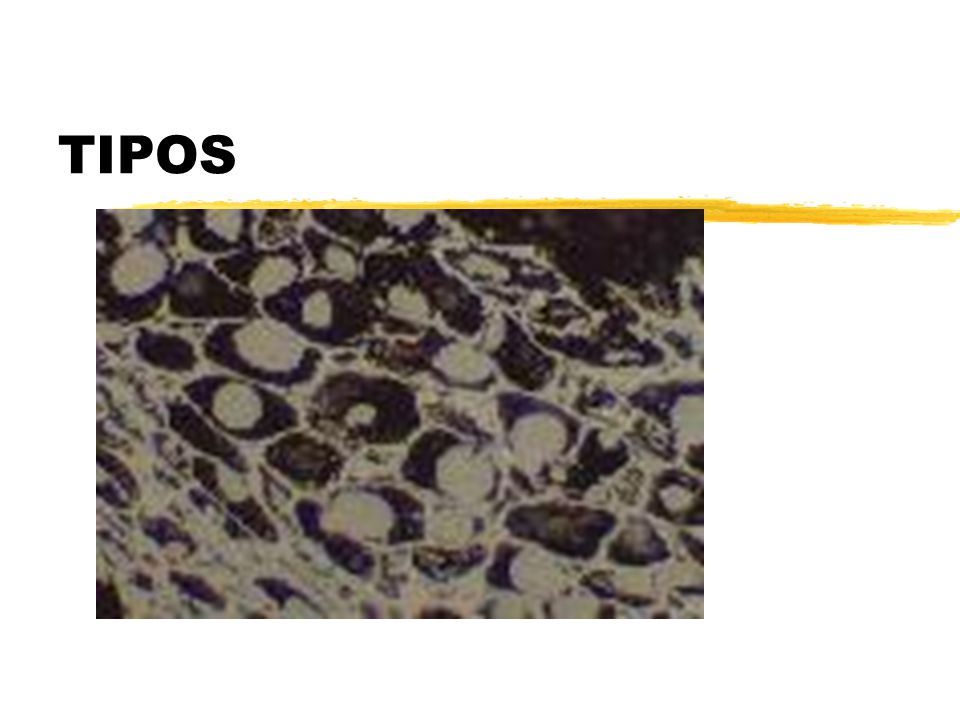

25 TIPOS

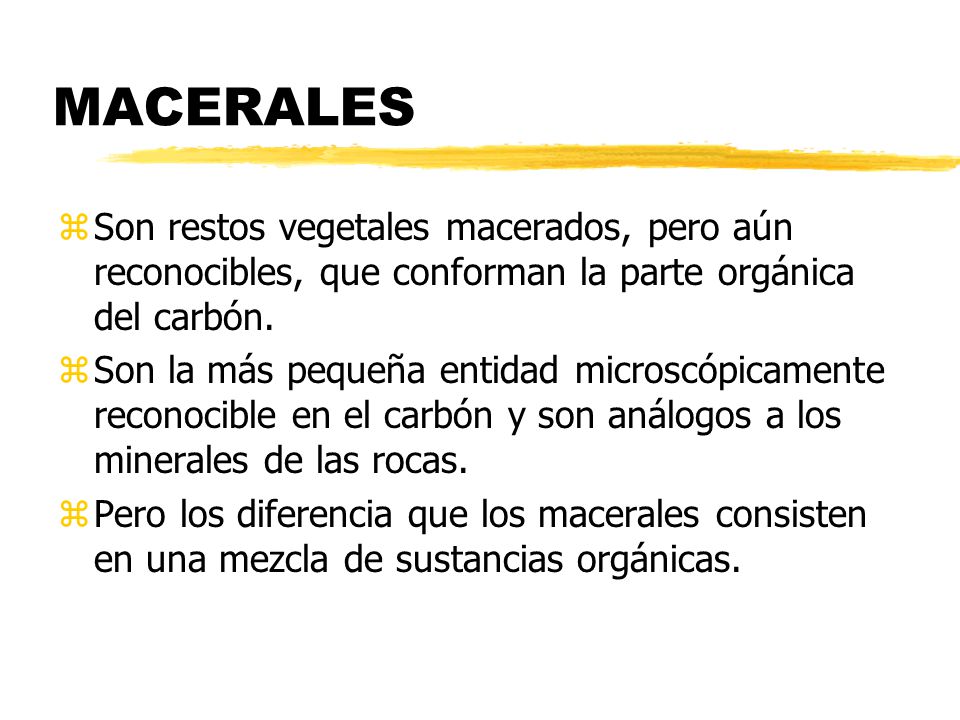

26 MACERALES Son restos vegetales macerados, pero aún reconocibles, que conforman la parte orgánica del carbón. Son la más pequeña entidad microscópicamente reconocible en el carbón y son análogos a los minerales de las rocas. Pero los diferencia que los macerales consisten en una mezcla de sustancias orgánicas.

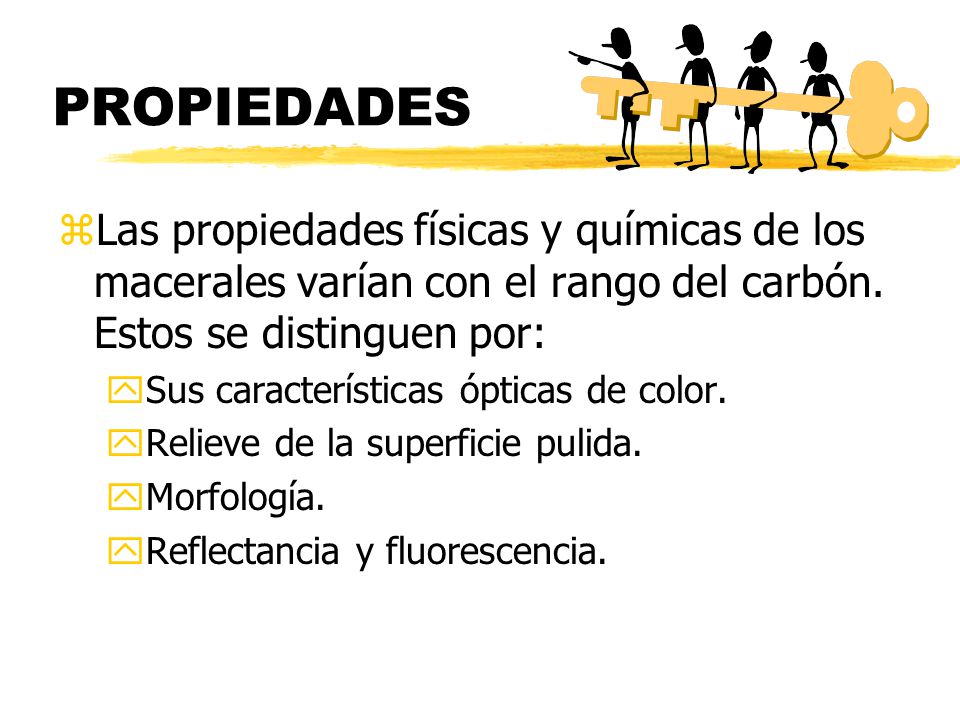

27 PROPIEDADES Las propiedades físicas y químicas de los macerales varían con el rango del carbón. Estos se distinguen por: Sus características ópticas de color. Relieve de la superficie pulida. Morfología. Reflectancia y fluorescencia.

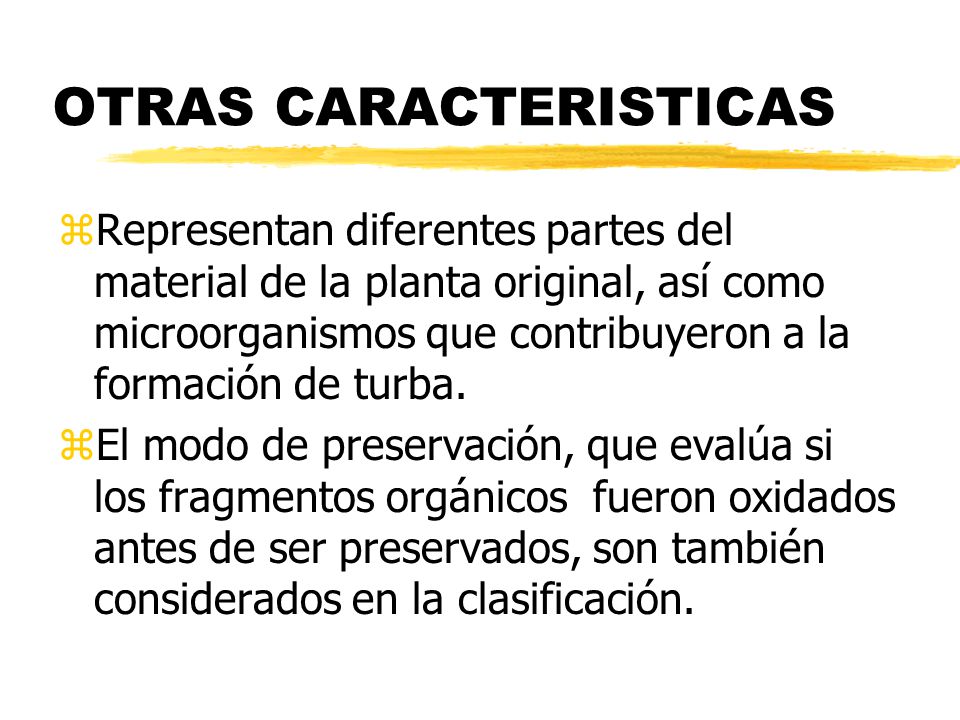

28 OTRAS CARACTERISTICAS
Representan diferentes partes del material de la planta original, así como microorganismos que contribuyeron a la formación de turba. El modo de preservación, que evalúa si los fragmentos orgánicos fueron oxidados antes de ser preservados, son también considerados en la clasificación.

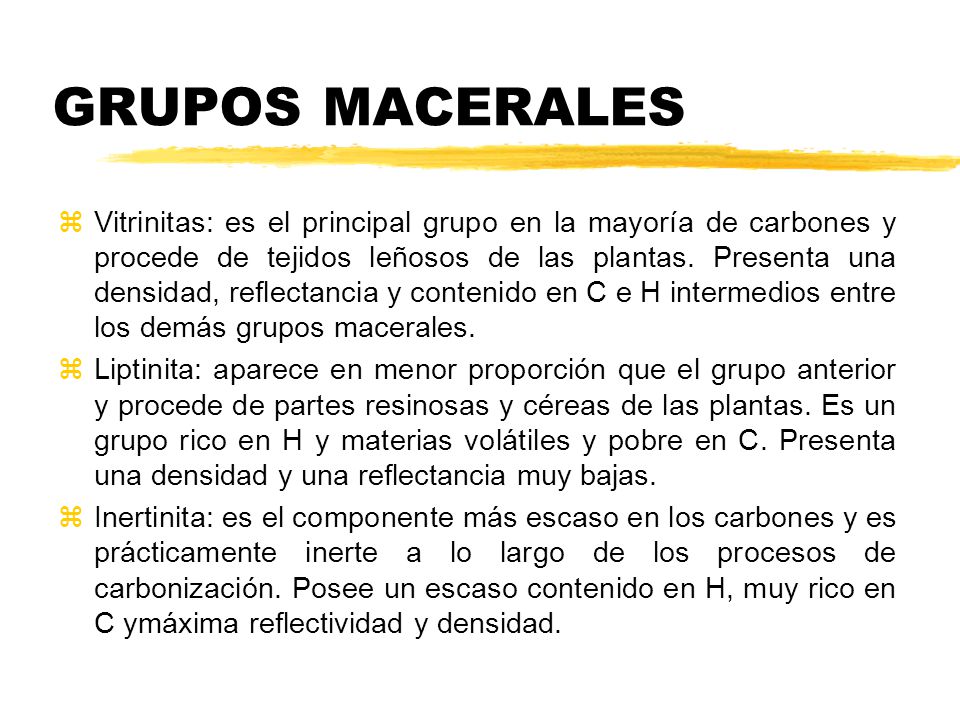

29 GRUPOS MACERALES Vitrinitas: es el principal grupo en la mayoría de carbones y procede de tejidos leñosos de las plantas. Presenta una densidad, reflectancia y contenido en C e H intermedios entre los demás grupos macerales. Liptinita: aparece en menor proporción que el grupo anterior y procede de partes resinosas y céreas de las plantas. Es un grupo rico en H y materias volátiles y pobre en C. Presenta una densidad y una reflectancia muy bajas. Inertinita: es el componente más escaso en los carbones y es prácticamente inerte a lo largo de los procesos de carbonización. Posee un escaso contenido en H, muy rico en C ymáxima reflectividad y densidad.

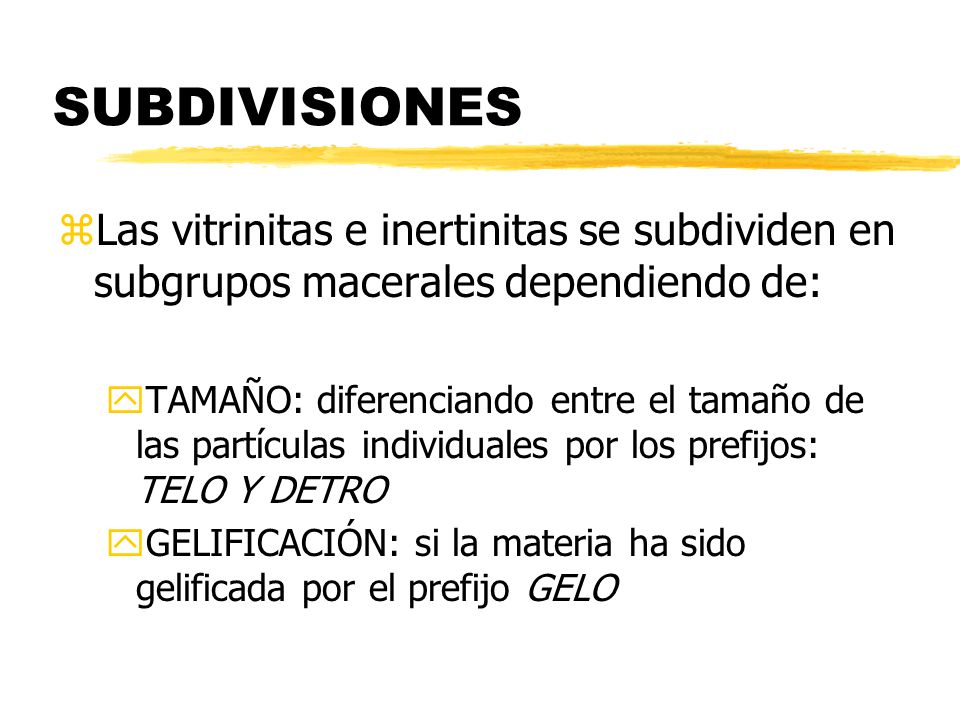

30 SUBDIVISIONES Las vitrinitas e inertinitas se subdividen en subgrupos macerales dependiendo de: TAMAÑO: diferenciando entre el tamaño de las partículas individuales por los prefijos: TELO Y DETRO GELIFICACIÓN: si la materia ha sido gelificada por el prefijo GELO

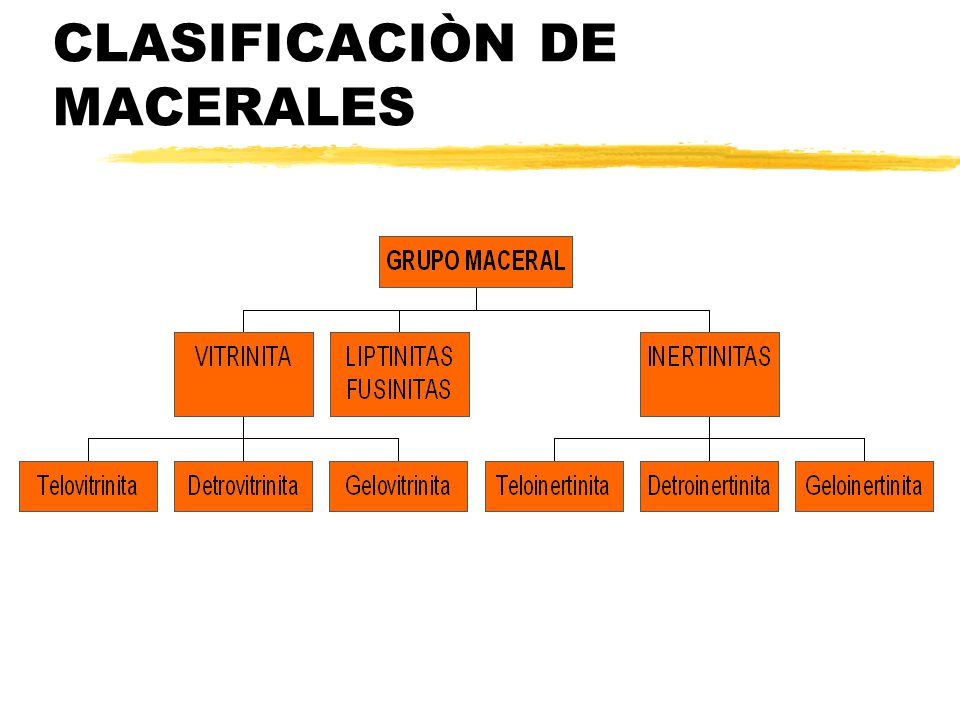

31 CLASIFICACIÒN DE MACERALES

32 VITRINITAS

33 LIPTINITAS

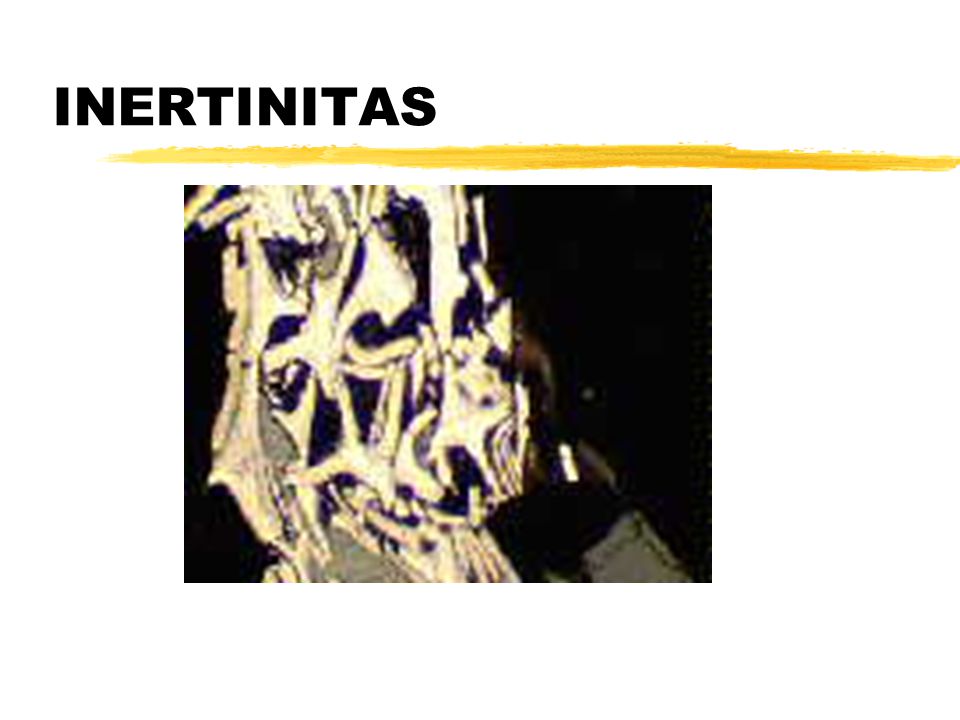

34 INERTINITAS
