1 Conferencia # 18 Amplificadores de Video
TEEL 2045 Circuitos de Televisión (3 horas lectivas semanales)

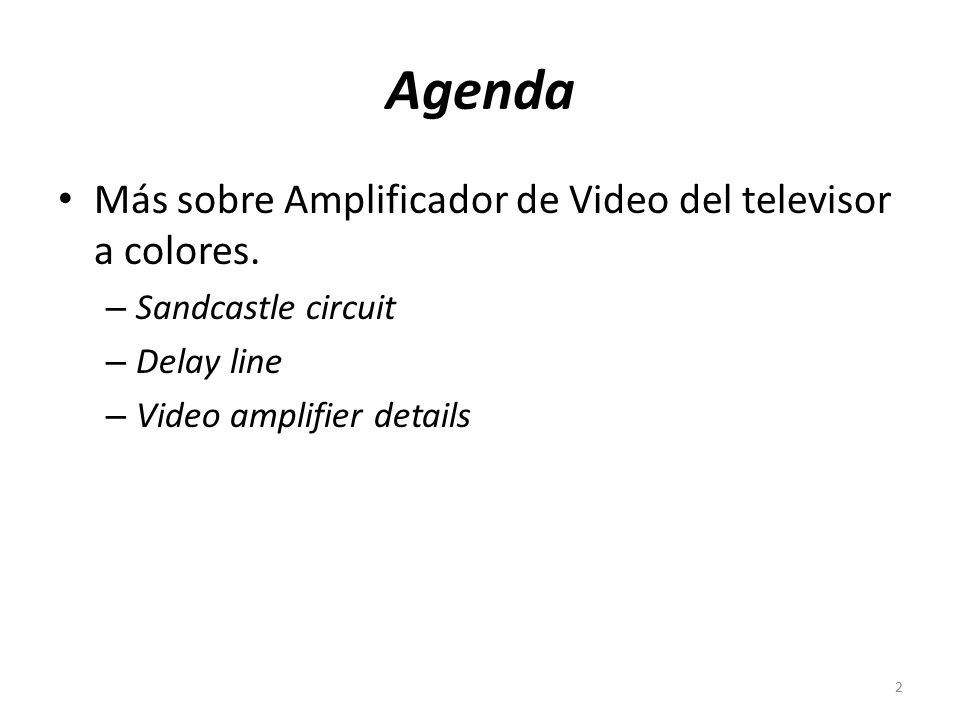

2 Agenda Más sobre Amplificador de Video del televisor a colores.
Sandcastle circuit Delay line Video amplifier details

3 Comb filter (optional)

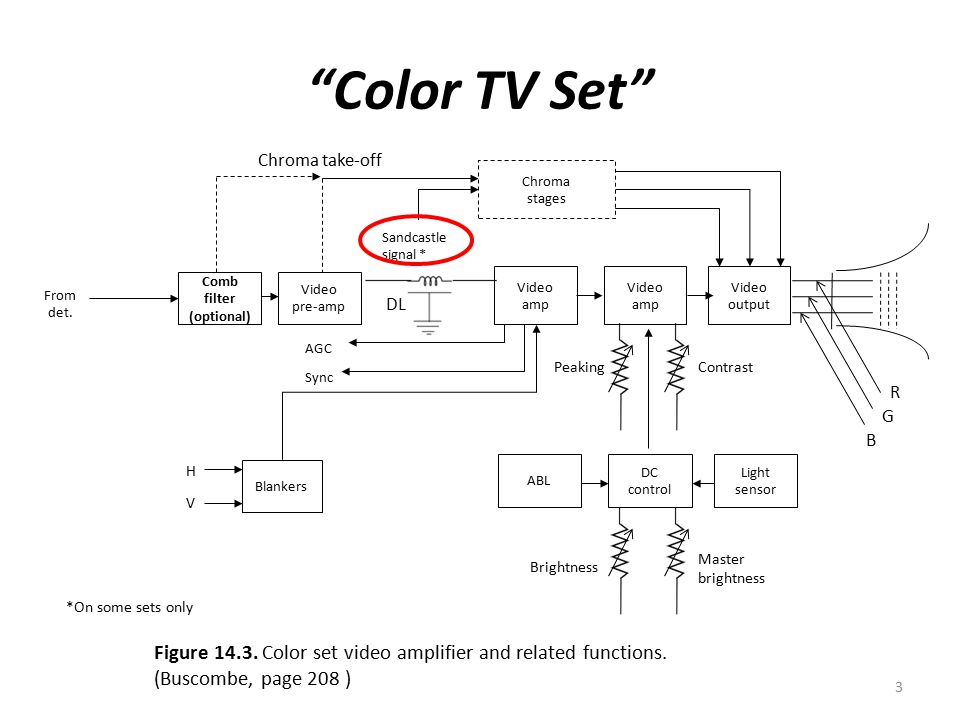

“Color TV Set” Chroma take-off Blankers Light sensor DC control ABL Video output Chroma stages amp Sandcastle signal * pre-amp Comb filter (optional) AGC Sync From det. H V Brightness Master brightness Contrast Peaking R B G *On some sets only DL Figure Color set video amplifier and related functions. (Buscombe, page 208 )

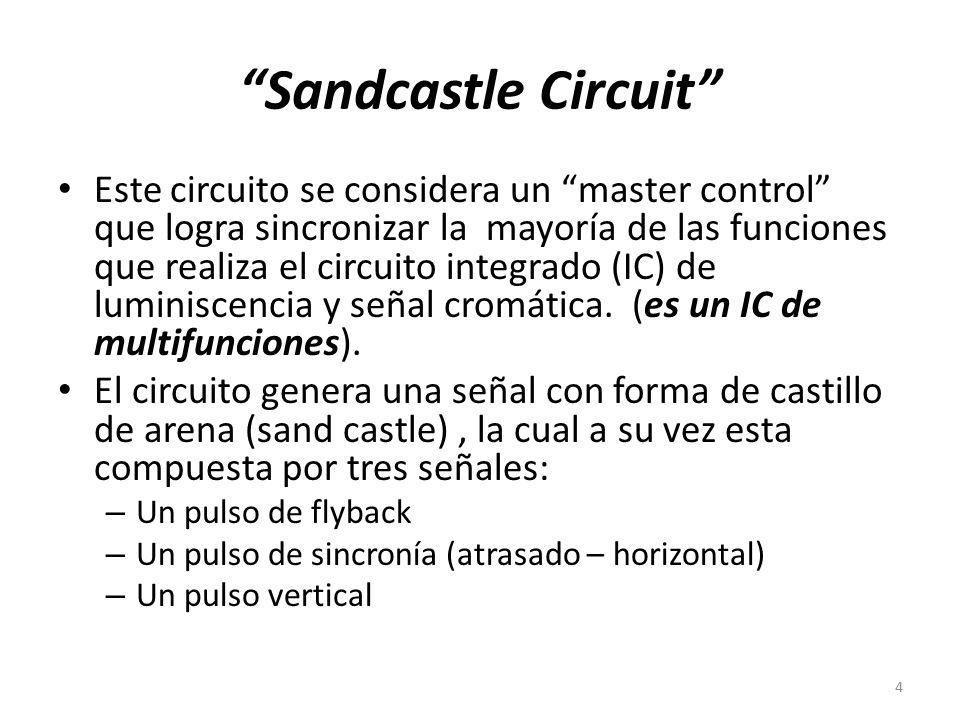

4 “Sandcastle Circuit” Este circuito se considera un “master control” que logra sincronizar la mayoría de las funciones que realiza el circuito integrado (IC) de luminiscencia y señal cromática. (es un IC de multifunciones). El circuito genera una señal con forma de castillo de arena (sand castle) , la cual a su vez esta compuesta por tres señales: Un pulso de flyback Un pulso de sincronía (atrasado – horizontal) Un pulso vertical

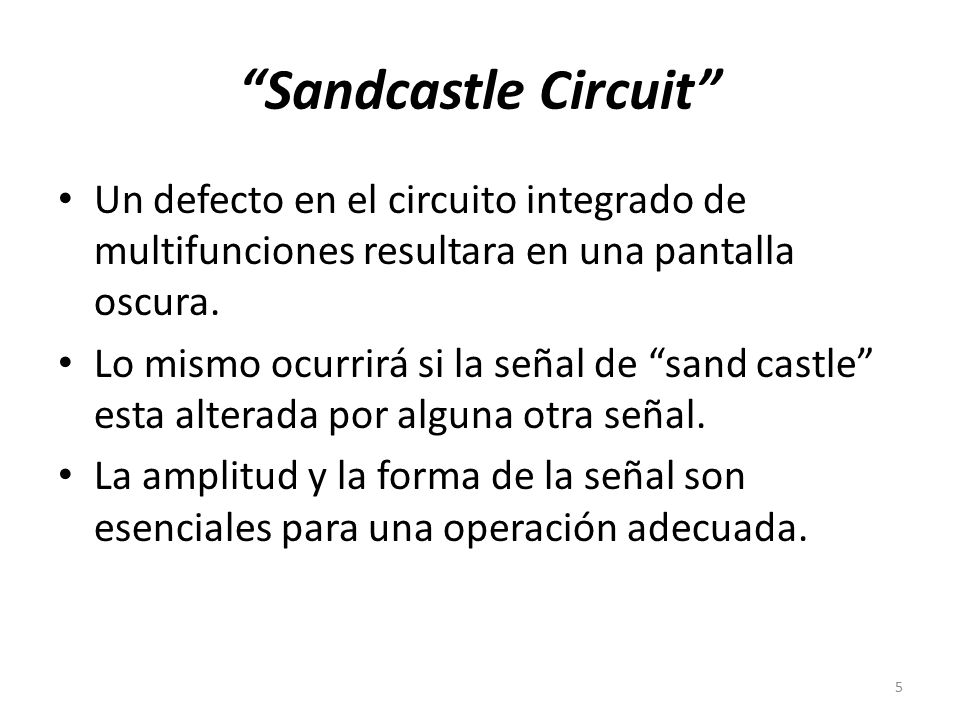

5 “Sandcastle Circuit” Un defecto en el circuito integrado de multifunciones resultara en una pantalla oscura. Lo mismo ocurrirá si la señal de “sand castle” esta alterada por alguna otra señal. La amplitud y la forma de la señal son esenciales para una operación adecuada.

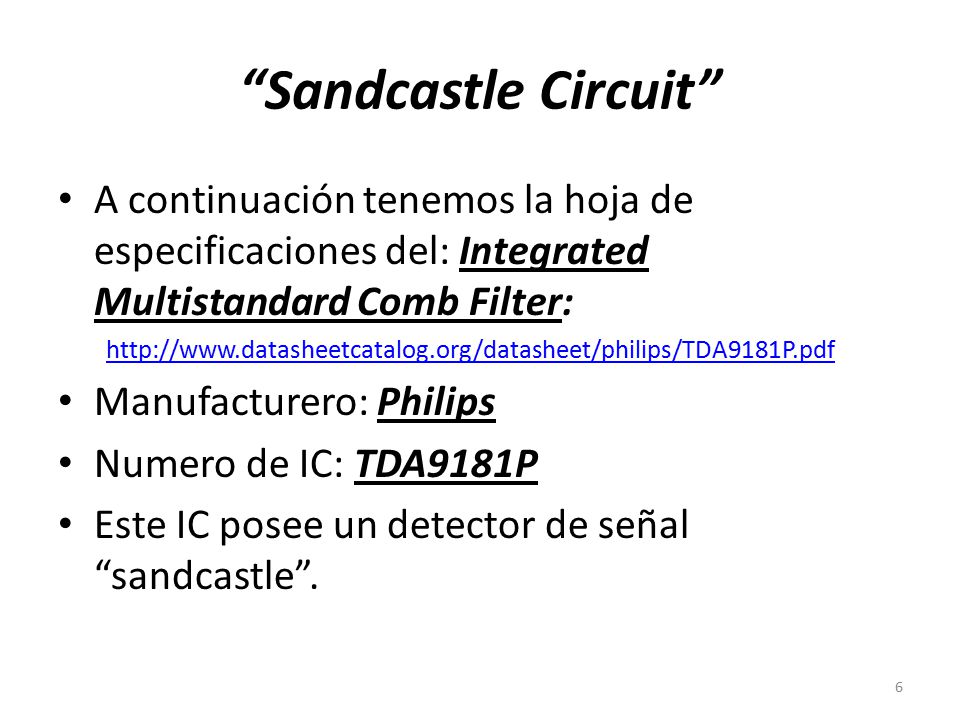

6 “Sandcastle Circuit” A continuación tenemos la hoja de especificaciones del: Integrated Multistandard Comb Filter: Manufacturero: Philips Numero de IC: TDA9181P Este IC posee un detector de señal “sandcastle”.

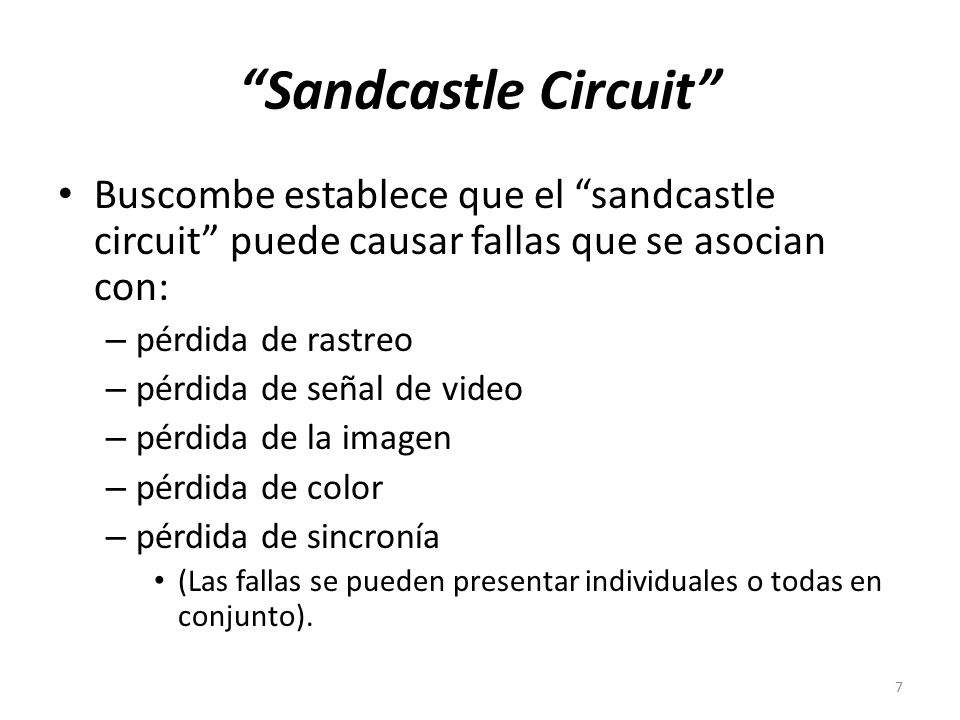

7 “Sandcastle Circuit” Buscombe establece que el “sandcastle circuit” puede causar fallas que se asocian con: pérdida de rastreo pérdida de señal de video pérdida de la imagen pérdida de color pérdida de sincronía (Las fallas se pueden presentar individuales o todas en conjunto).

8 Comb filter (optional)

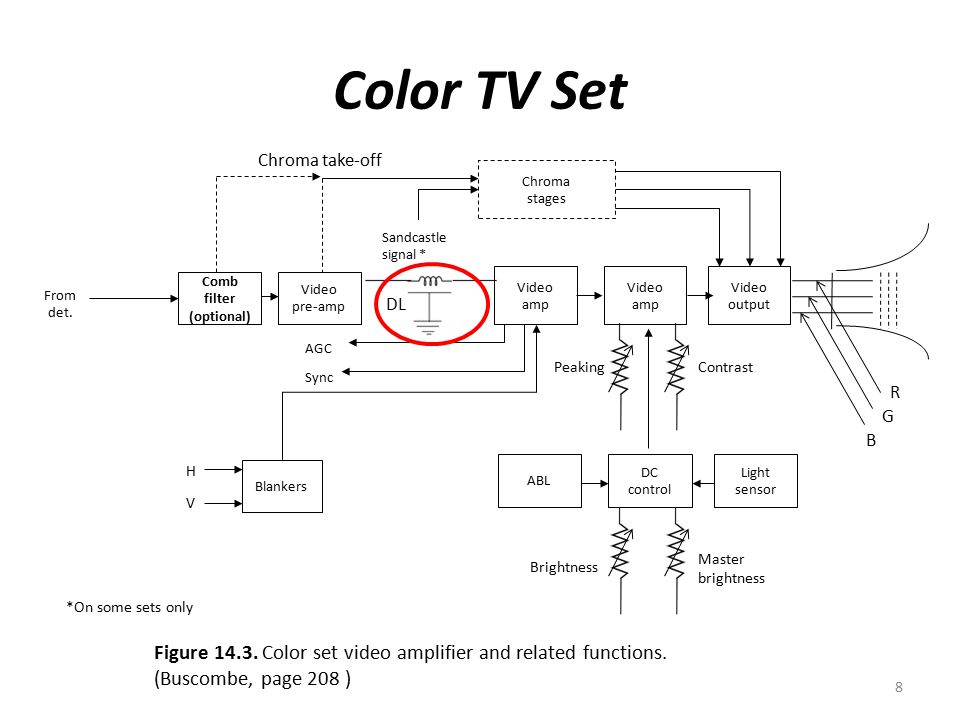

Color TV Set Chroma take-off Blankers Light sensor DC control ABL Video output Chroma stages amp Sandcastle signal * pre-amp Comb filter (optional) AGC Sync From det. H V Brightness Master brightness Contrast Peaking R B G *On some sets only DL Figure Color set video amplifier and related functions. (Buscombe, page 208 )

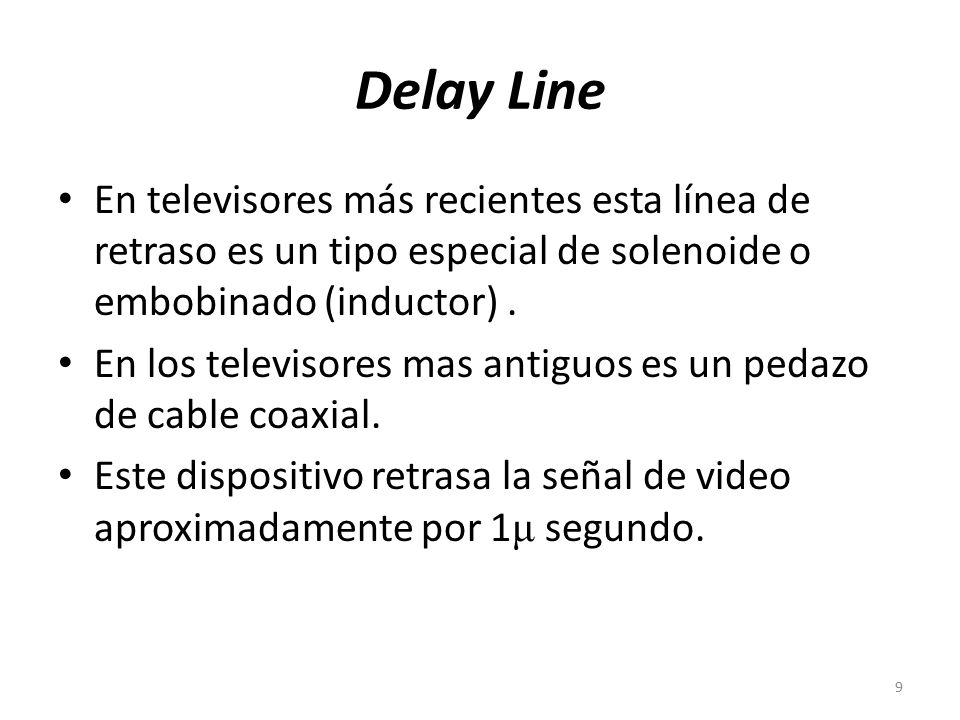

9 Delay Line En televisores más recientes esta línea de retraso es un tipo especial de solenoide o embobinado (inductor) . En los televisores mas antiguos es un pedazo de cable coaxial. Este dispositivo retrasa la señal de video aproximadamente por 1μ segundo.

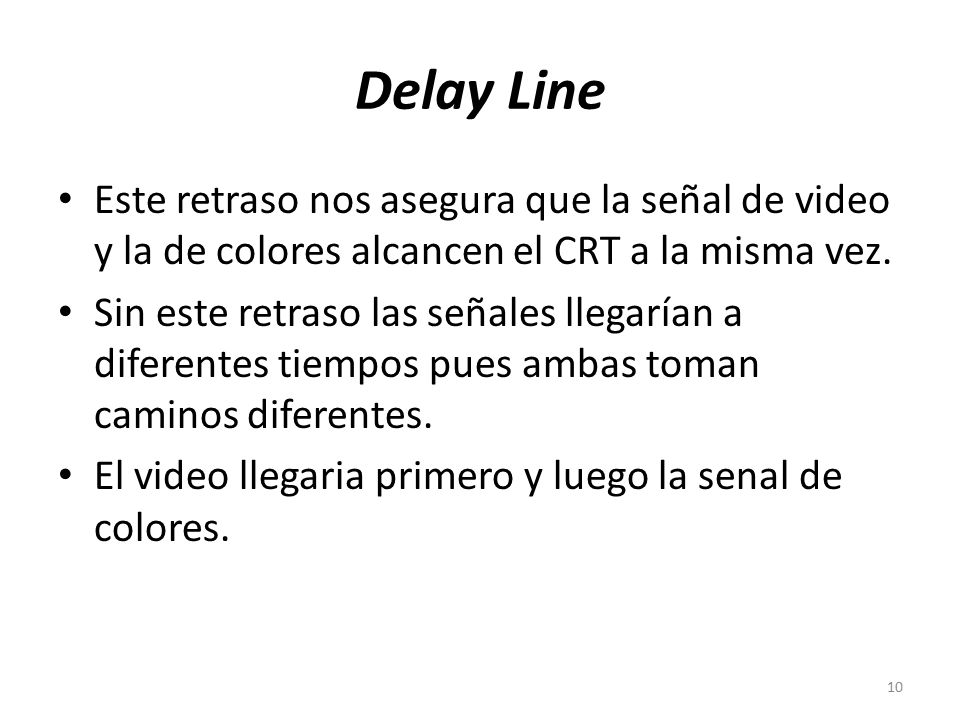

10 Delay Line Este retraso nos asegura que la señal de video y la de colores alcancen el CRT a la misma vez. Sin este retraso las señales llegarían a diferentes tiempos pues ambas toman caminos diferentes. El video llegaria primero y luego la senal de colores.

11 Delay Line El resultado de esto seria lo que se conoce como una imagen “out-of-registry”. Este efecto produce una imagen tipo fantasma. De forma que se puede prevenir las reflexiones que crean una onda estacionaria, la línea esta terminada en ambos extremos con resistores que paren la impedancia.

12 Delay Line El concepto de pareo de impedancia significa que la carga de esa línea posee la misma magnitud que la impedancia característica de la línea. Estos conceptos se describen detalladamente en los cursos: TEEL 2013 – Radares y Microondas (Grado Asociado) TEEL Sistemas de Microondas y Radar (Bachillerato)

13 Comb filter (optional)

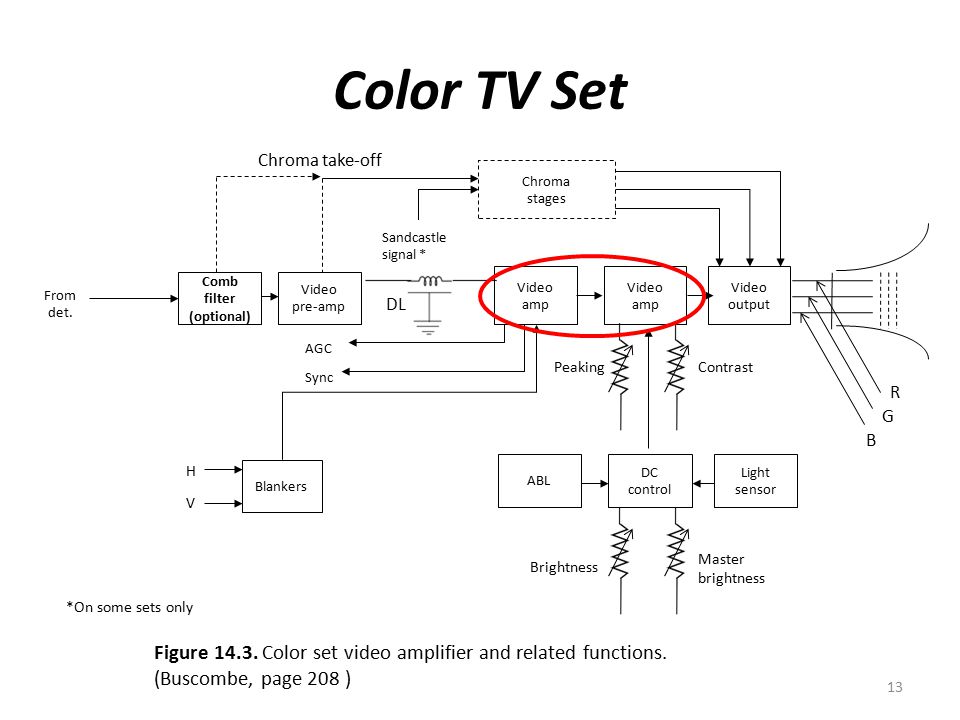

Color TV Set Chroma take-off Blankers Light sensor DC control ABL Video output Chroma stages amp Sandcastle signal * pre-amp Comb filter (optional) AGC Sync From det. H V Brightness Master brightness Contrast Peaking R B G *On some sets only DL Figure Color set video amplifier and related functions. (Buscombe, page 208 )

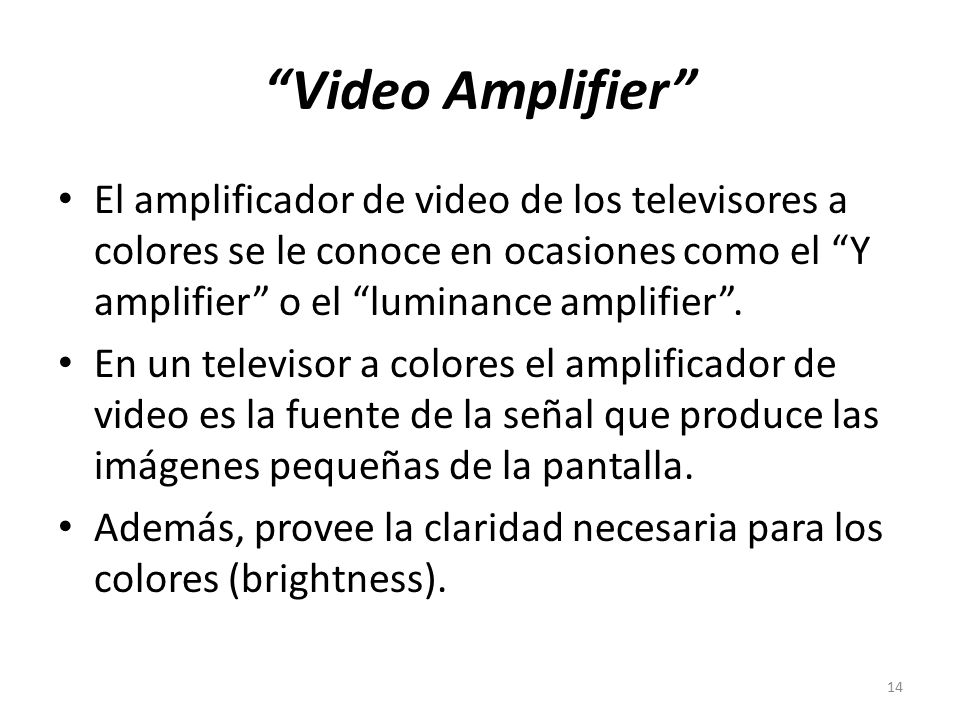

14 “Video Amplifier” El amplificador de video de los televisores a colores se le conoce en ocasiones como el “Y amplifier” o el “luminance amplifier”. En un televisor a colores el amplificador de video es la fuente de la señal que produce las imágenes pequeñas de la pantalla. Además, provee la claridad necesaria para los colores (brightness).

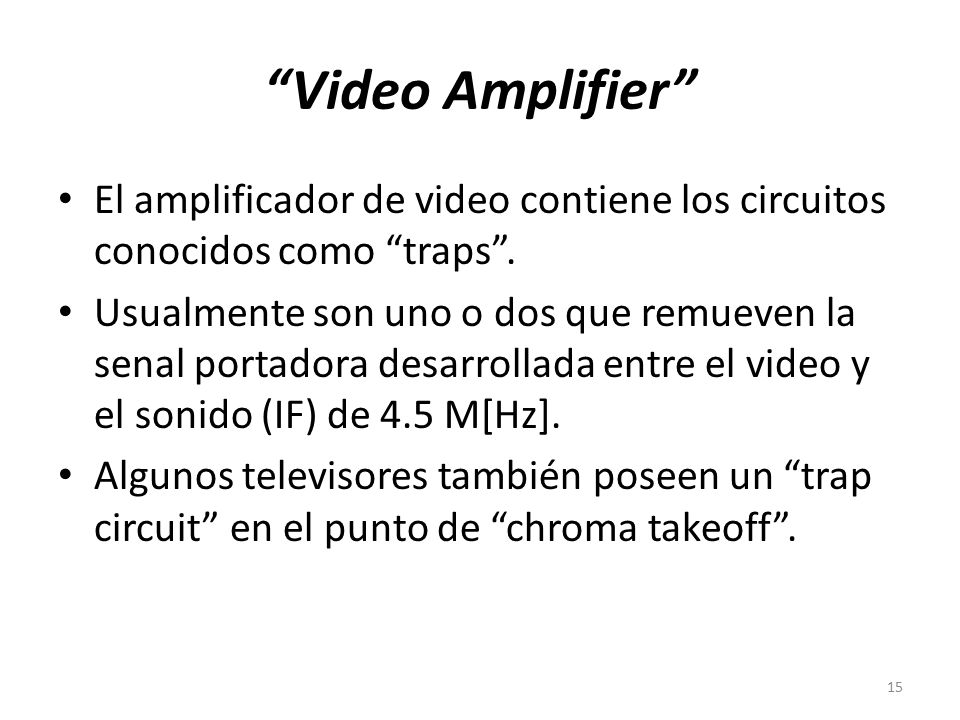

15 “Video Amplifier” El amplificador de video contiene los circuitos conocidos como “traps”. Usualmente son uno o dos que remueven la senal portadora desarrollada entre el video y el sonido (IF) de 4.5 M[Hz]. Algunos televisores también poseen un “trap circuit” en el punto de “chroma takeoff”.

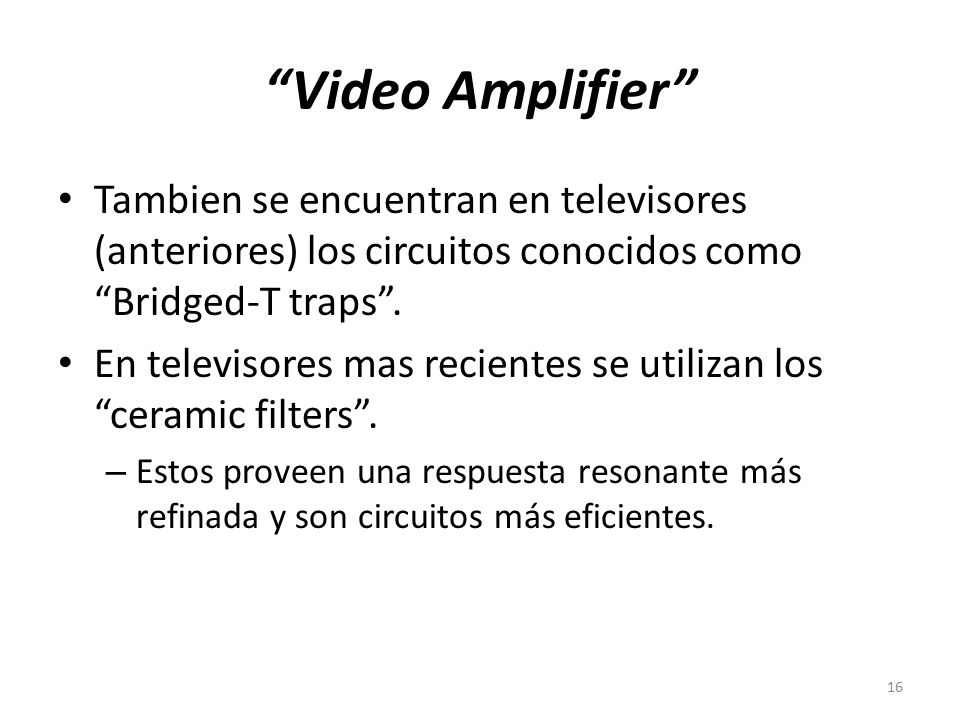

16 “Video Amplifier” Tambien se encuentran en televisores (anteriores) los circuitos conocidos como “Bridged-T traps”. En televisores mas recientes se utilizan los “ceramic filters”. Estos proveen una respuesta resonante más refinada y son circuitos más eficientes.

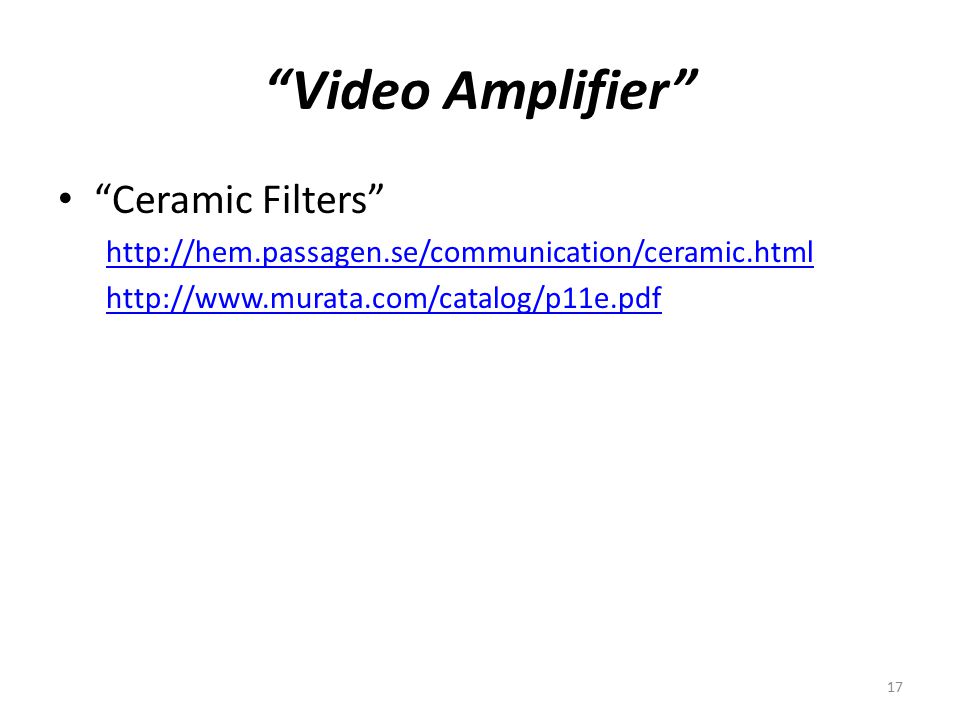

17 “Video Amplifier” “Ceramic Filters”

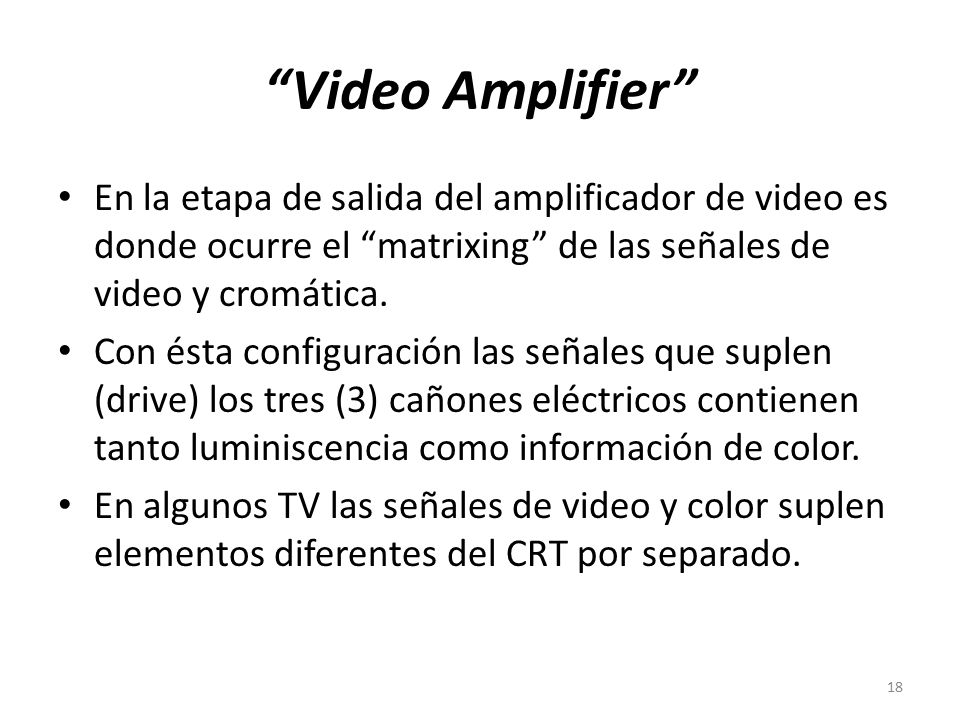

18 “Video Amplifier” En la etapa de salida del amplificador de video es donde ocurre el “matrixing” de las señales de video y cromática. Con ésta configuración las señales que suplen (drive) los tres (3) cañones eléctricos contienen tanto luminiscencia como información de color. En algunos TV las señales de video y color suplen elementos diferentes del CRT por separado.

19 Próximo Drive Controls Brightness Control
Automatic Brightness Limiter Circuit
