Criterios de Fallo estático

Presentación del tema: "Criterios de Fallo estático"— Transcripción de la presentación:

1 Criterios de Fallo estático
Teoría del esfuerzo normal máximo. Teoría de la deformación normal máxima. Teoría de la energía de deformación total. Teoría de la energía de distorsión(Von Mises-Hencky). Teoría del esfuerzo cortante máximo(Tresca).

2 Criterios de Fallo estático
Teoría del esfuerzo normal máximo. Teoría de la deformación normal máxima. Teoría de la energía de deformación total. Teoría de la energía de distorsión(Von Mises-Hencky). Teoría del esfuerzo cortante máximo(Tresca).

3 Three Dimensional Yield Locus
Figure 6.9 Three dimensional yield locus for MSST and DET. [Adapted from Popov (1968).]

4 MSST for Biaxial Stress State
Figure Graphical representation of maximum-shear-stress theory (MSST) for biaxial stress state (z=0) Teoría del cortante máximo La falla ocurre cuando el esfuerzo cortante máximo en una pieza excede el esfuerzo cortante en una probeta a tensión en el punto de fluencia (la mitad del límite de fluencia elástico a tensión).

5 DET for Biaxial Stress State
Figure Graphical representation of distortion-energy-theory (DET) for biaxial stress state (z=0) Esfuerzo efectivo de Von Mises. Se define como aquel esfuerzo a tensión uniaxial que generaría la misma energía de distorsión que la que se produciría por la combinación real de los esfuerzos aplicados. Cortante puro (torsión pura)

6 Comparison of Failure Theories to Experiments
Comparison of experimental results to failure criterion. ductile yielding.

7 SPREADER

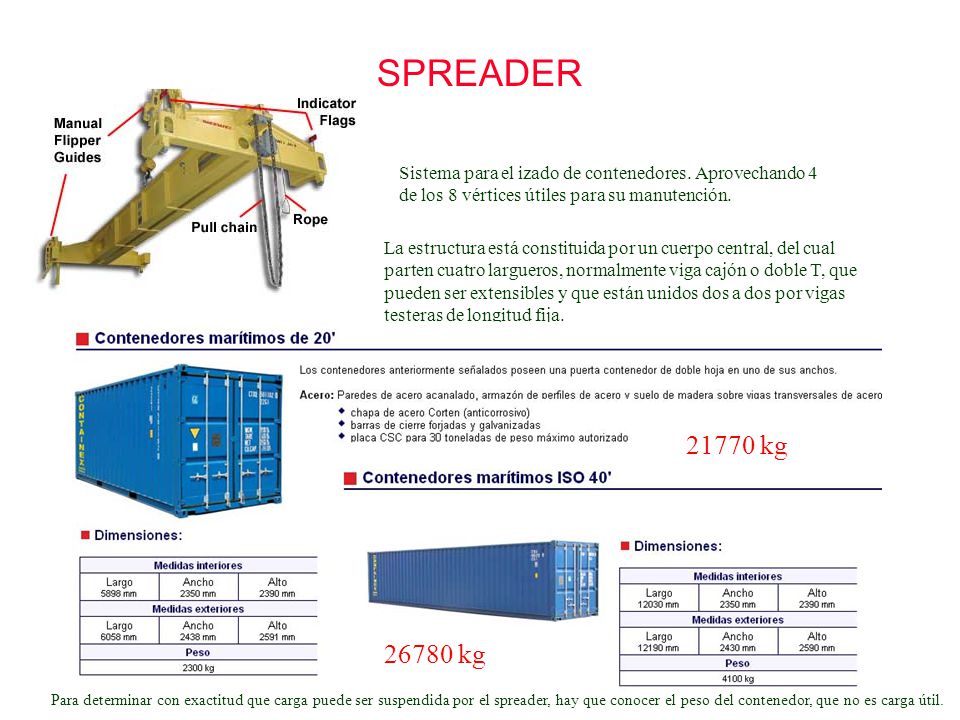

8 SPREADER Sistema para el izado de contenedores. Aprovechando 4 de los 8 vértices útiles para su manutención. La estructura está constituida por un cuerpo central, del cual parten cuatro largueros, normalmente viga cajón o doble T, que pueden ser extensibles y que están unidos dos a dos por vigas testeras de longitud fija. 21770 kg 26780 kg Para determinar con exactitud que carga puede ser suspendida por el spreader, hay que conocer el peso del contenedor, que no es carga útil.

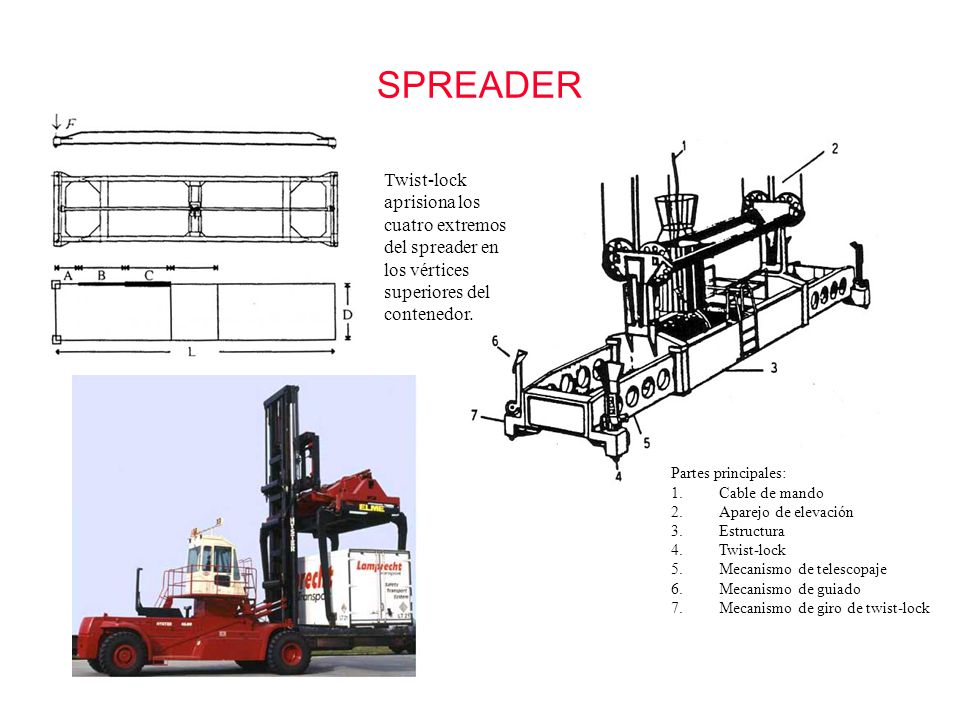

9 SPREADER Twist-lock aprisiona los cuatro extremos del spreader en los vértices superiores del contenedor. Partes principales: Cable de mando Aparejo de elevación Estructura Twist-lock Mecanismo de telescopaje Mecanismo de guiado Mecanismo de giro de twist-lock

10 TELESCOPAJE

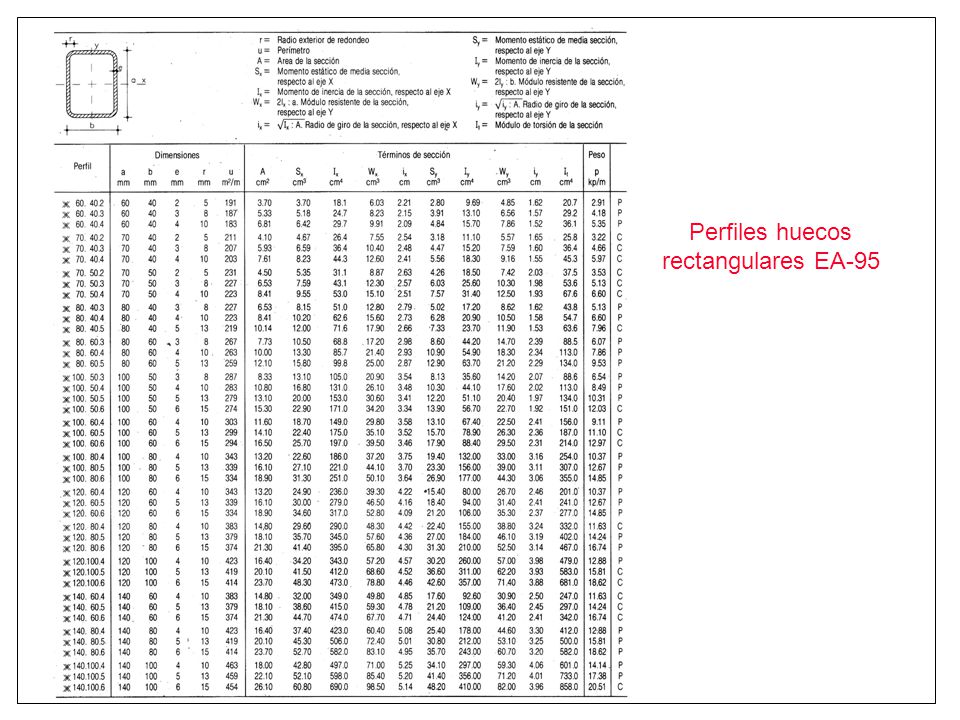

11 Perfiles huecos rectangulares EA-95

12 Perfiles huecos rectangulares EA-95
