Sistema de posicionamiento global (GPS) Un sistema de navegación por satélites Fue establecido por el Departamento de Defensa de EU.

Presentación del tema: "Sistema de posicionamiento global (GPS) Un sistema de navegación por satélites Fue establecido por el Departamento de Defensa de EU."— Transcripción de la presentación:

1 Sistema de posicionamiento global (GPS) Un sistema de navegación por satélites Fue establecido por el Departamento de Defensa de EU

2 Navegación

3 Consiste de: Una constelación de satélites Un sistema de control terrestre Los usuarios

4 Constelación de satélites

5 Consiste de: Una constelación de satélites Un sistema de control terrestre Los usuarios

6 Estaciones de control

7 Control terrestre y usuarios

8 Util para: Determinar coordenadas de un lugar Navegar hasta o desde un lugar Coleccionar atributos de un lugar

9 Determinación de coordenadas: trilateración

10

11

12 Util para: Determinar coordenadas de un lugar Navegar hasta o desde un lugar Coleccionar atributos de un lugar

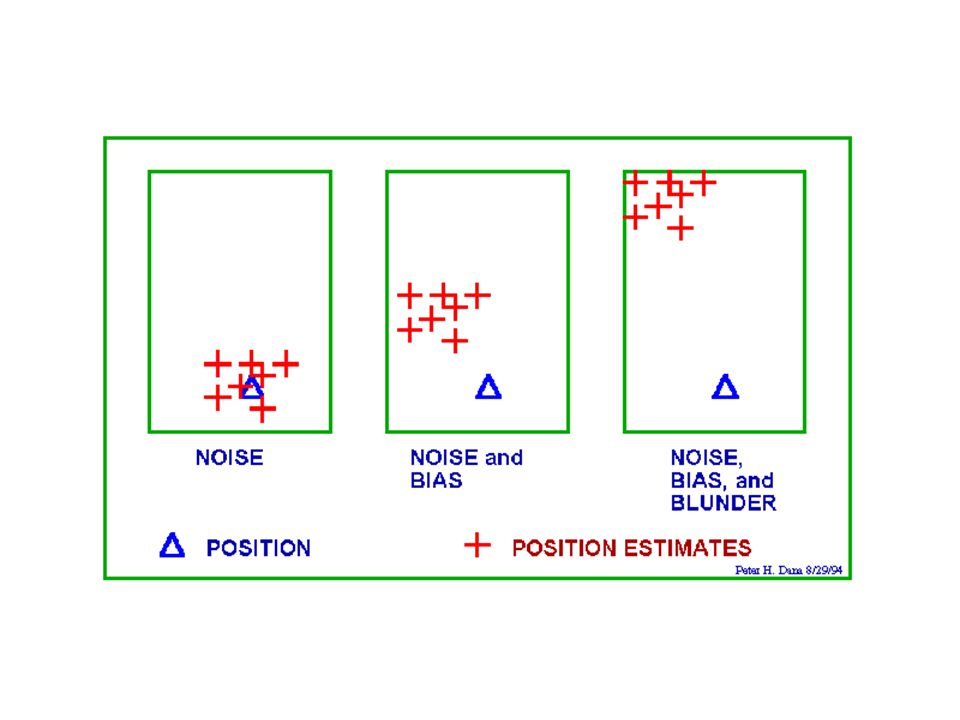

13 Precisión de las coordenadas: fuentes de error Ruido (“noise”) Sesgo (“bias”) Metidas de pata (“blunder”)

14

15 Precisión de las coordenadas: fuentes de error Disponibilidad selectiva (dilución deliberada de la señal; eliminada en 2000) Posición de los satélites con relación al receptor Interferencias: multipaso, dosel, atmósfera, edificios, topografía Errores humanos

16 Precisión de las coordenadas: fuentes de error Disponibilidad selectiva (dilución deliberada de la señal; eliminada en 2000) Posición de los satélites con relación al receptor (índice GDOP = geometric dilution of position) Interferencias: multipaso, dosel, atmósfera, edificios, topografía Errores humanos

17 Menos precisión

18 Más precisión

19 Precisión de las coordenadas: fuentes de error Disponibilidad selectiva (dilución deliberada de la señal; eliminada en 2000) Posición de los satélites con relación al receptor (GDOP = geometric dilution of position) Interferencias: multipaso, dosel, atmósfera, edificios, topografía Errores humanos

20 Buena posición de satélites pero con interferencia

21 Precisión de las coordenadas: fuentes de error Disponibilidad selectiva (dilución deliberada de la señal; eliminada en 2000) Posición de los satélites con relación al receptor (GDOP = geometric dilution of position) Interferencias: multipaso, dosel, atmósfera, edificios, topografía Errores humanos

22 Entre los más importantes está el equivocarse al configurar el equipo. –Sistema de coordenadas –Datum

23 Desplazamientos de localización en 3 tipos de proyección

24 Desplazamientos de localización de varios datums

25 Corrección diferencial Corrección instantánea (“real time”) Corrección pos-procesada (“post- processed”)

26 Corrección diferencial

27 WAAS (“Wide Area Augmentation System”)

28 100 metros: Precisión del sistema original con Disponibilidad Selectiva (“SA”). 15 metros: Precisión típica sin “SA”. 3-5 metros: Precisión diferencial típica. < 3 metros: Precisión WAAS típica.

29
