1 27-04-20151 Diseño paramétrico con Grasshopper Cristián Calvo Barentin (Valparaíso, Marzo 2014) Definición de un punto Elaborado por Cristián Calvo Barentin

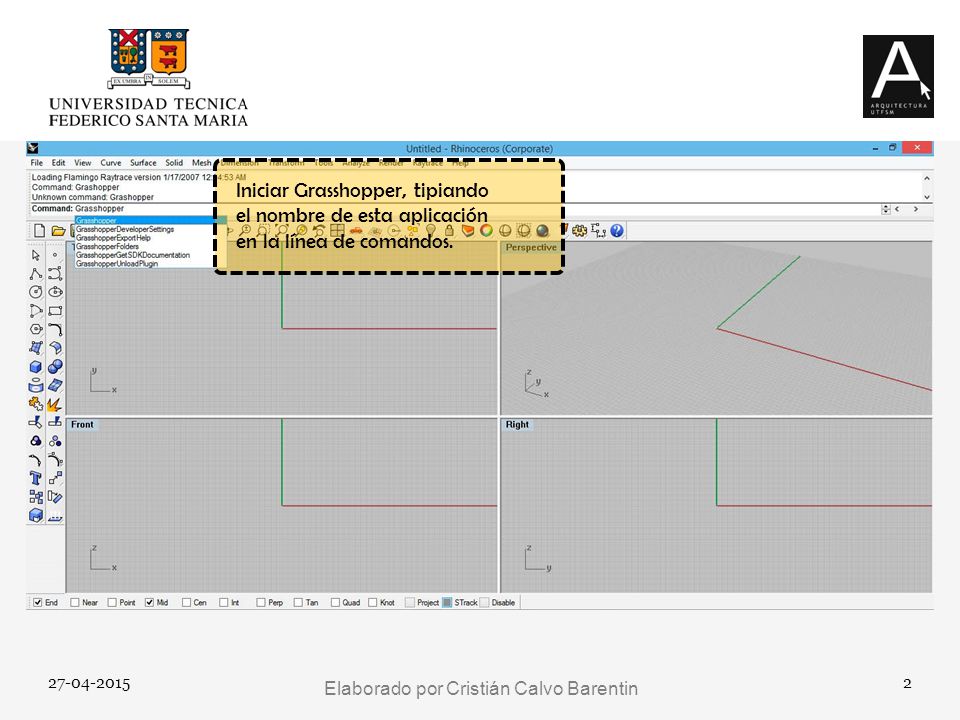

2 27-04-20152 Def: entidad geométrica Iniciar Grasshopper, tipiando el nombre de esta aplicación en la línea de comandos. Elaborado por Cristián Calvo Barentin

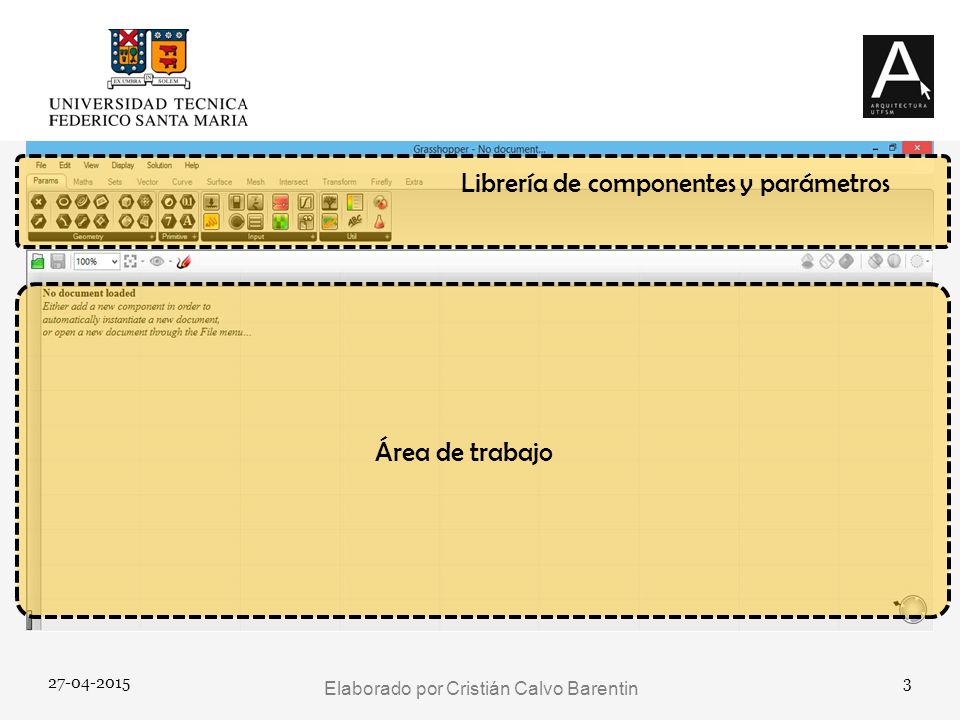

3 27-04-20153 Área de trabajo Librería de componentes y parámetros Elaborado por Cristián Calvo Barentin

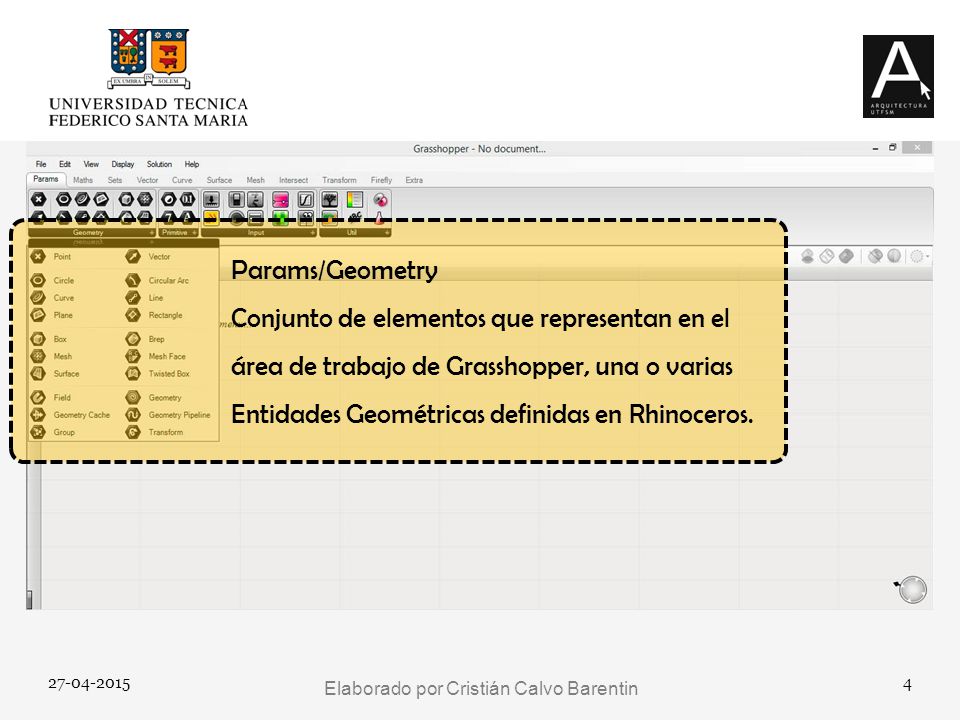

4 27-04-20154 Params/Geometry Conjunto de elementos que representan en el área de trabajo de Grasshopper, una o varias Entidades Geométricas definidas en Rhinoceros. Elaborado por Cristián Calvo Barentin

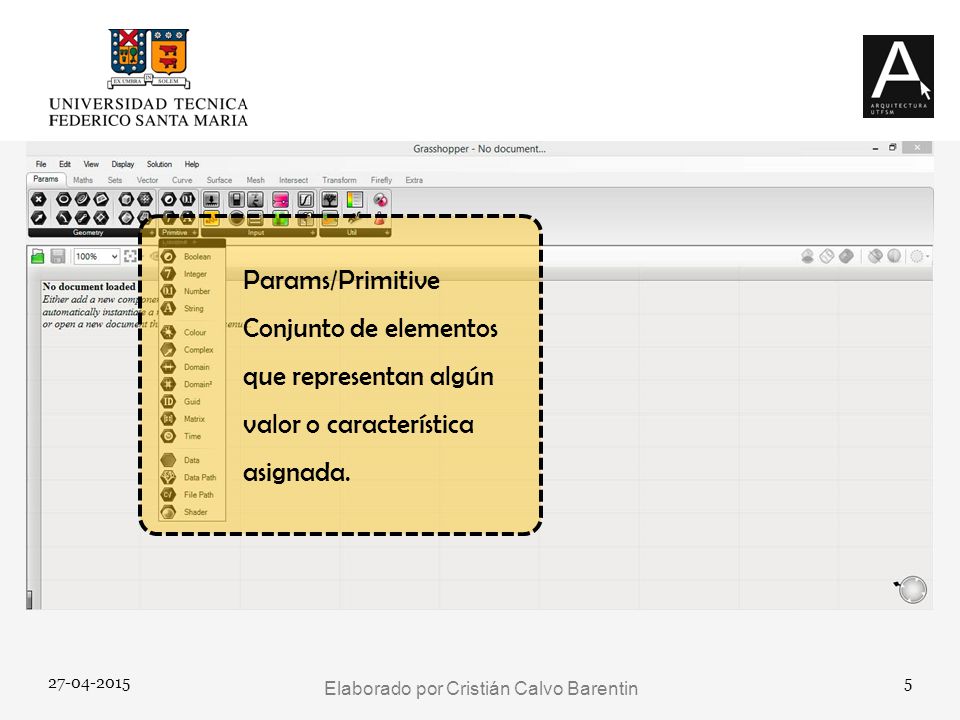

5 27-04-20155 Params/Primitive Conjunto de elementos que representan algún valor o característica asignada. Elaborado por Cristián Calvo Barentin

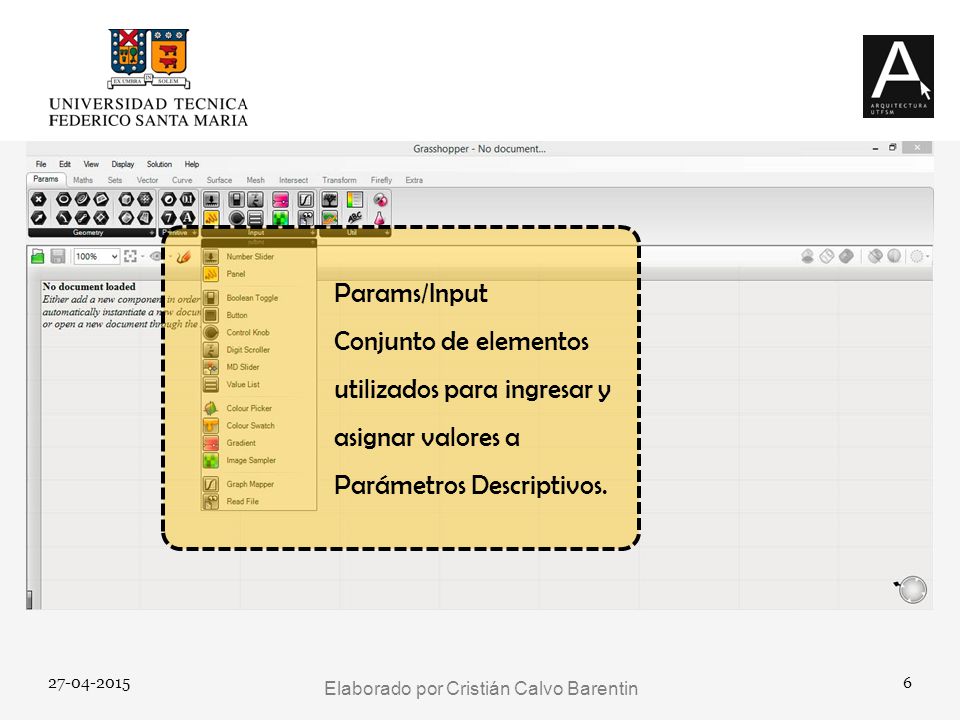

6 27-04-20156 Params/Input Conjunto de elementos utilizados para ingresar y asignar valores a Parámetros Descriptivos. Elaborado por Cristián Calvo Barentin

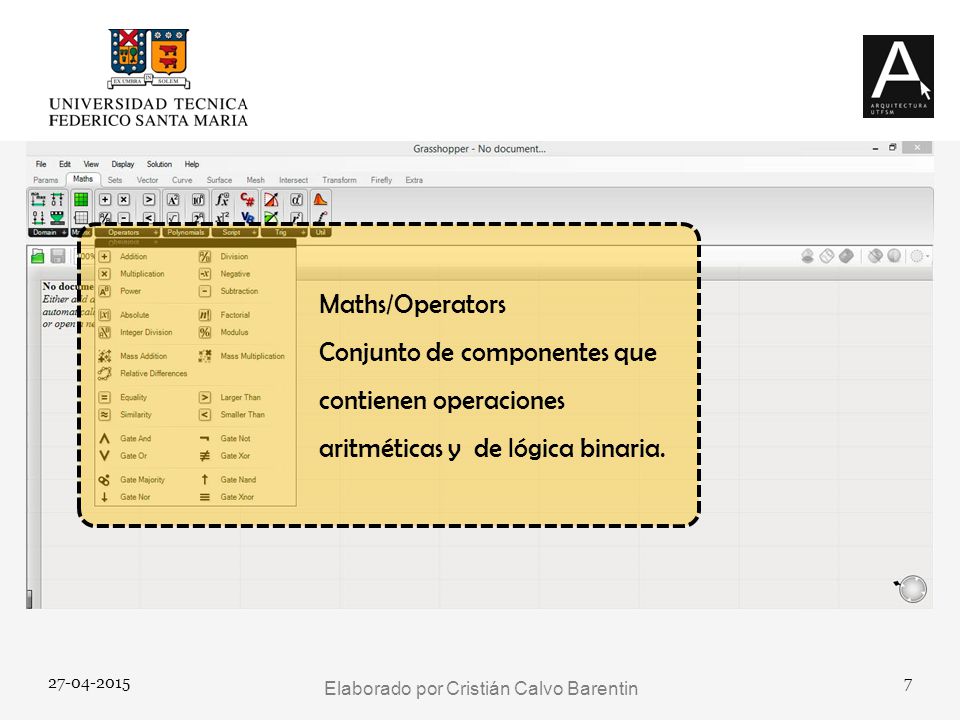

7 27-04-20157 Maths/Operators Conjunto de componentes que contienen operaciones aritméticas y de lógica binaria. Elaborado por Cristián Calvo Barentin

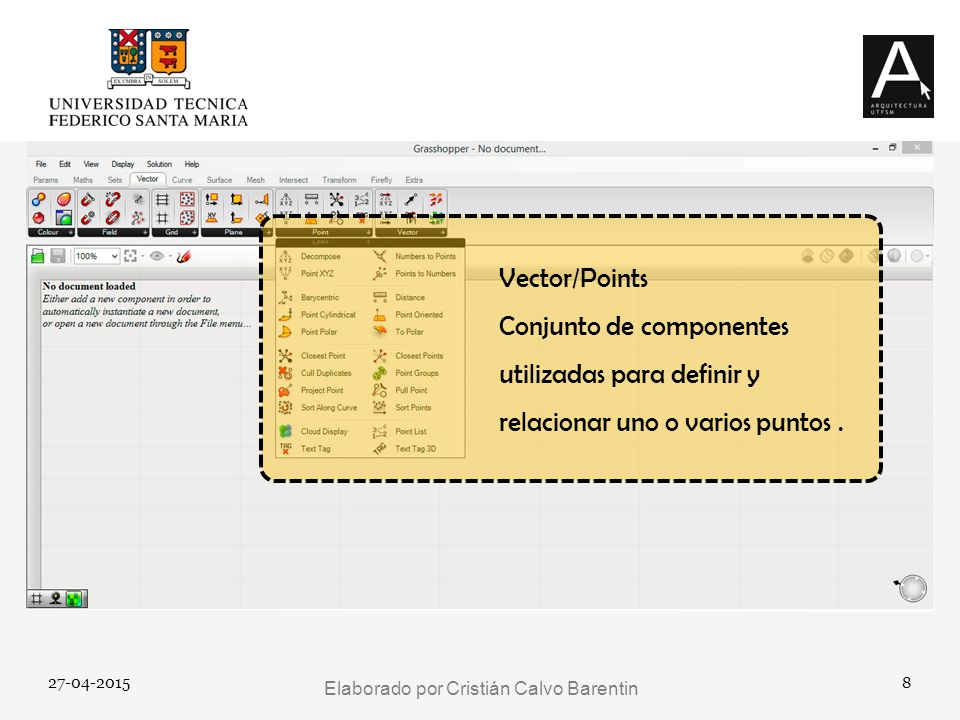

8 27-04-20158 Vector/Points Conjunto de componentes utilizadas para definir y relacionar uno o varios puntos. Elaborado por Cristián Calvo Barentin

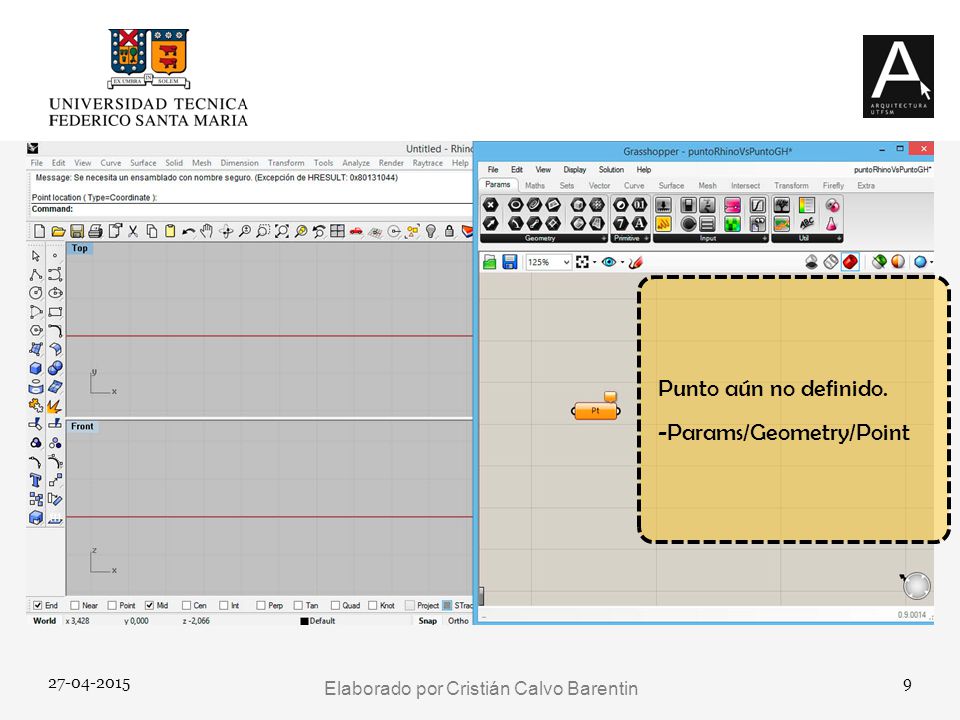

9 27-04-20159 Punto aún no definido. -Params/Geometry/Point Elaborado por Cristián Calvo Barentin

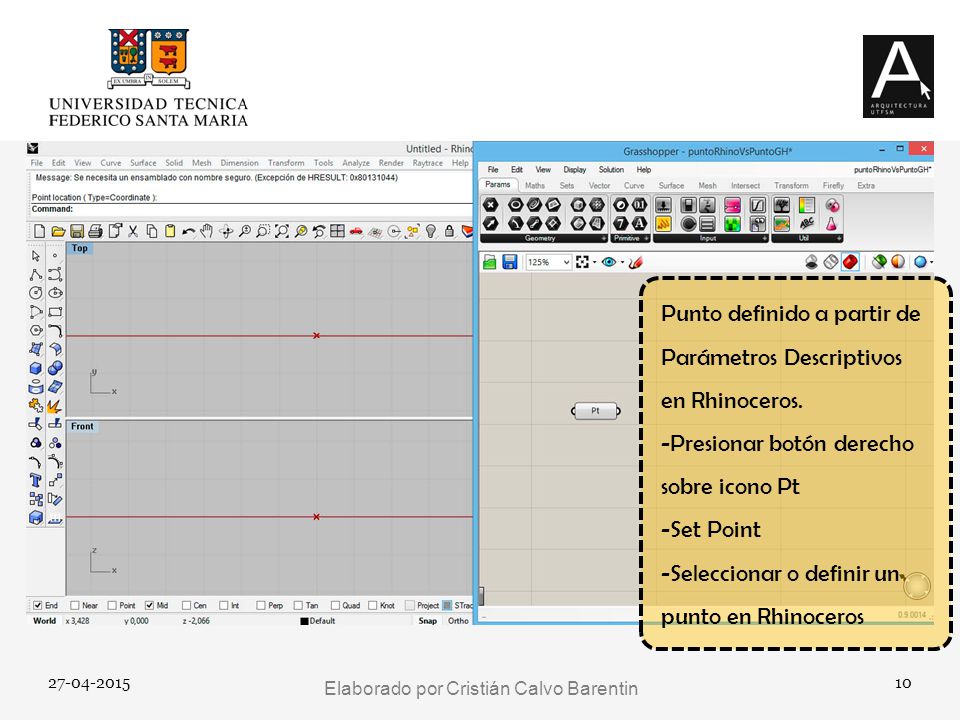

10 27-04-201510 Punto definido a partir de Parámetros Descriptivos en Rhinoceros. -Presionar botón derecho sobre icono Pt -Set Point -Seleccionar o definir un punto en Rhinoceros Elaborado por Cristián Calvo Barentin

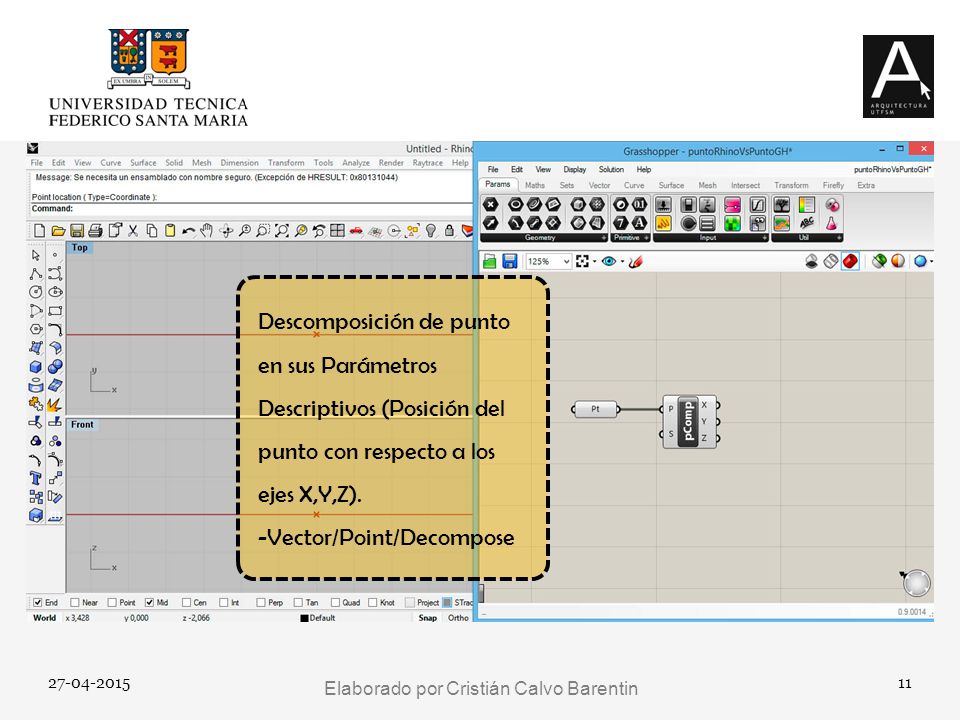

11 27-04-201511 Descomposición de punto en sus Parámetros Descriptivos (Posición del punto con respecto a los ejes X,Y,Z). -Vector/Point/Decompose Elaborado por Cristián Calvo Barentin

12 27-04-201512 Para poder leer el valor de salida de cada Parámetro Descriptivo, se utiliza el componente Panel -Params/Input/Panel Elaborado por Cristián Calvo Barentin

13 27-04-201513 Punto definido a partir de coordenadas cartesianas en Grasshopper. Las coordenadas X,Y,Z vienen definidas por defecto en el Punto de Origen. -Vector/Point/Point XYZ Elaborado por Cristián Calvo Barentin

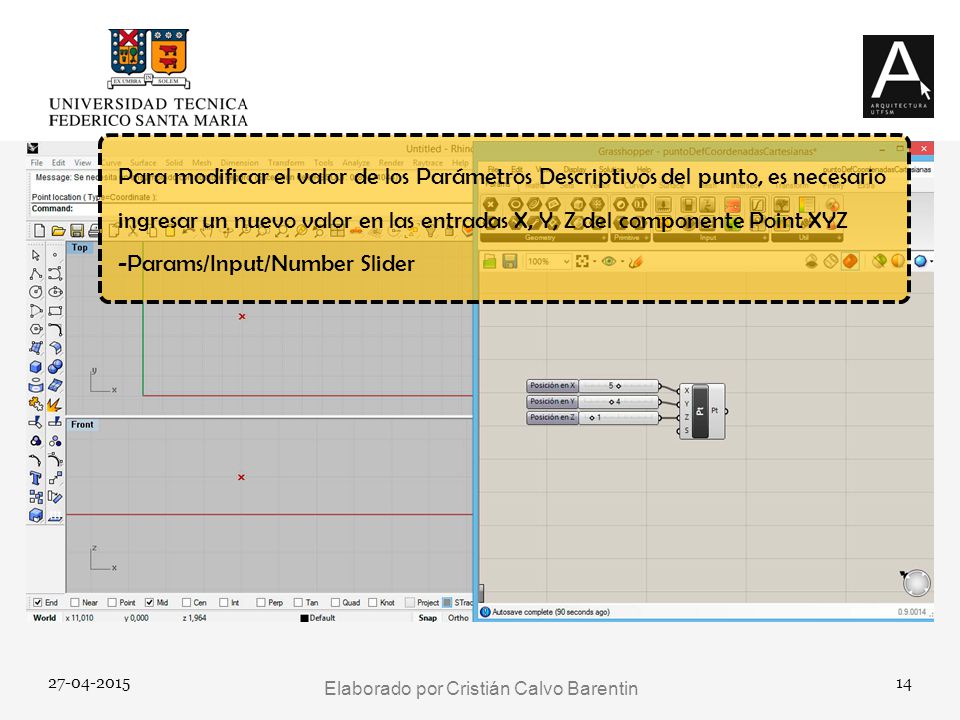

14 27-04-201514 Para modificar el valor de los Parámetros Descriptivos del punto, es necesario ingresar un nuevo valor en las entradas X, Y, Z del componente Point XYZ -Params/Input/Number Slider Elaborado por Cristián Calvo Barentin

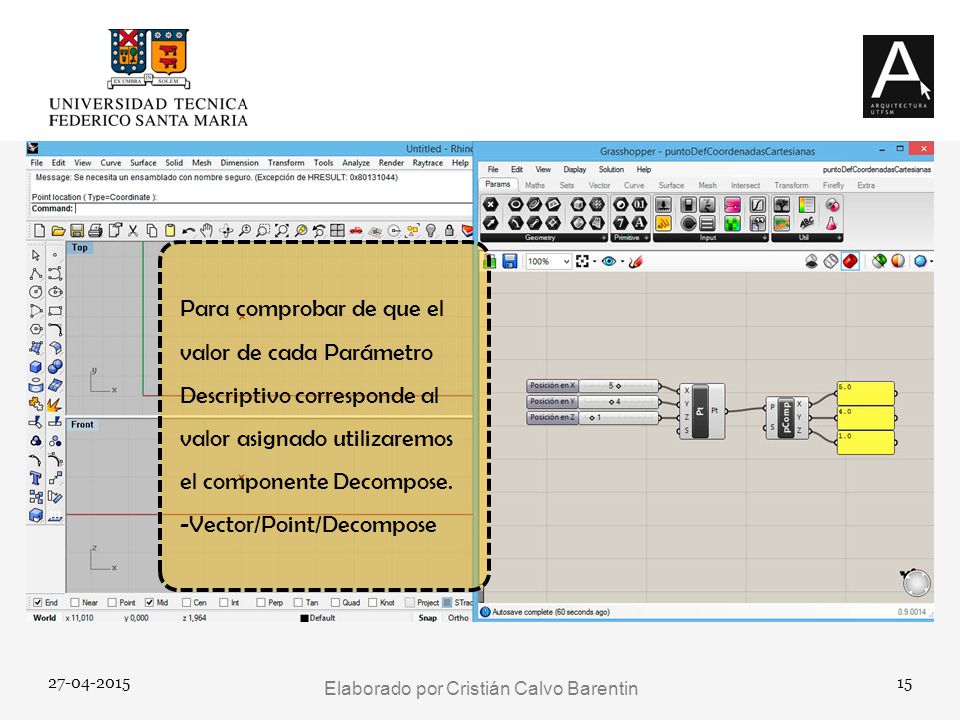

15 27-04-201515 Para comprobar de que el valor de cada Parámetro Descriptivo corresponde al valor asignado utilizaremos el componente Decompose. -Vector/Point/Decompose Elaborado por Cristián Calvo Barentin

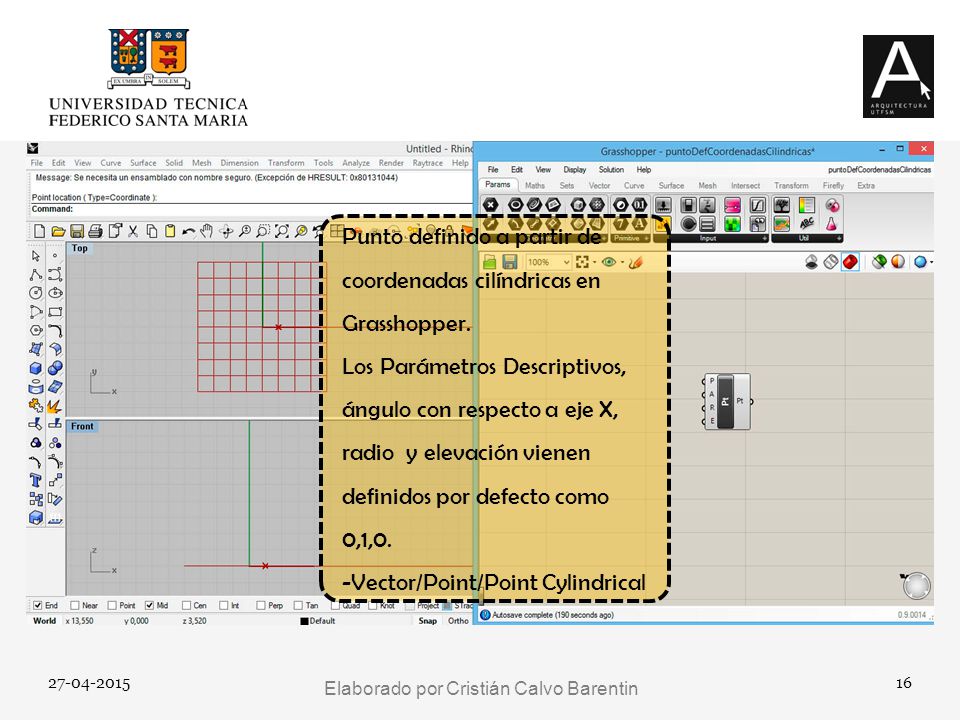

16 27-04-201516 Punto definido a partir de coordenadas cilíndricas en Grasshopper. Los Parámetros Descriptivos, ángulo con respecto a eje X, radio y elevación vienen definidos por defecto como 0,1,0. -Vector/Point/Point Cylindrical Elaborado por Cristián Calvo Barentin

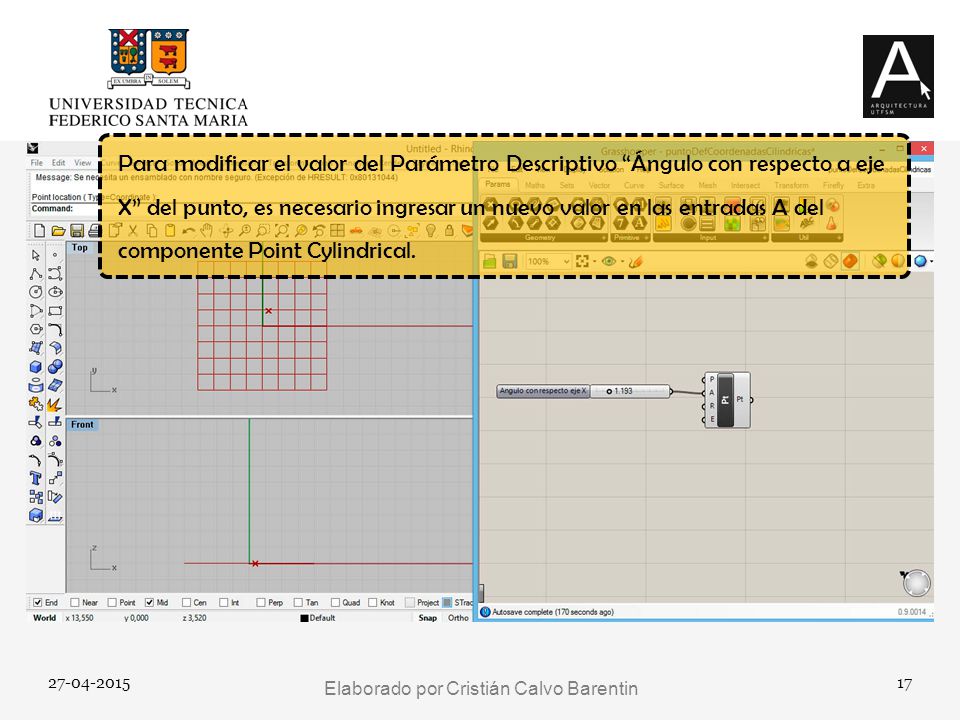

17 27-04-201517 Para modificar el valor del Parámetro Descriptivo “Ángulo con respecto a eje X” del punto, es necesario ingresar un nuevo valor en las entradas A del componente Point Cylindrical. Elaborado por Cristián Calvo Barentin

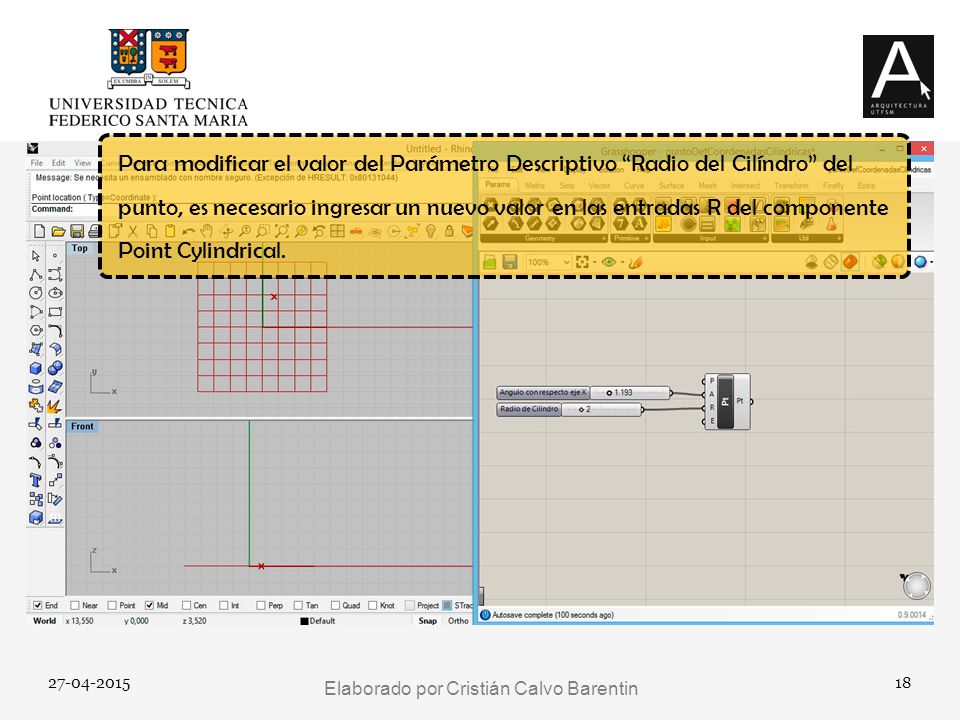

18 27-04-201518 Para modificar el valor del Parámetro Descriptivo “Radio del Cilíndro” del punto, es necesario ingresar un nuevo valor en las entradas R del componente Point Cylindrical. Elaborado por Cristián Calvo Barentin

19 27-04-201519 Para modificar el valor del Parámetro Descriptivo “Posición en Z” del punto, es necesario ingresar un nuevo valor en las entradas E del componente Point Cylindrical. Elaborado por Cristián Calvo Barentin

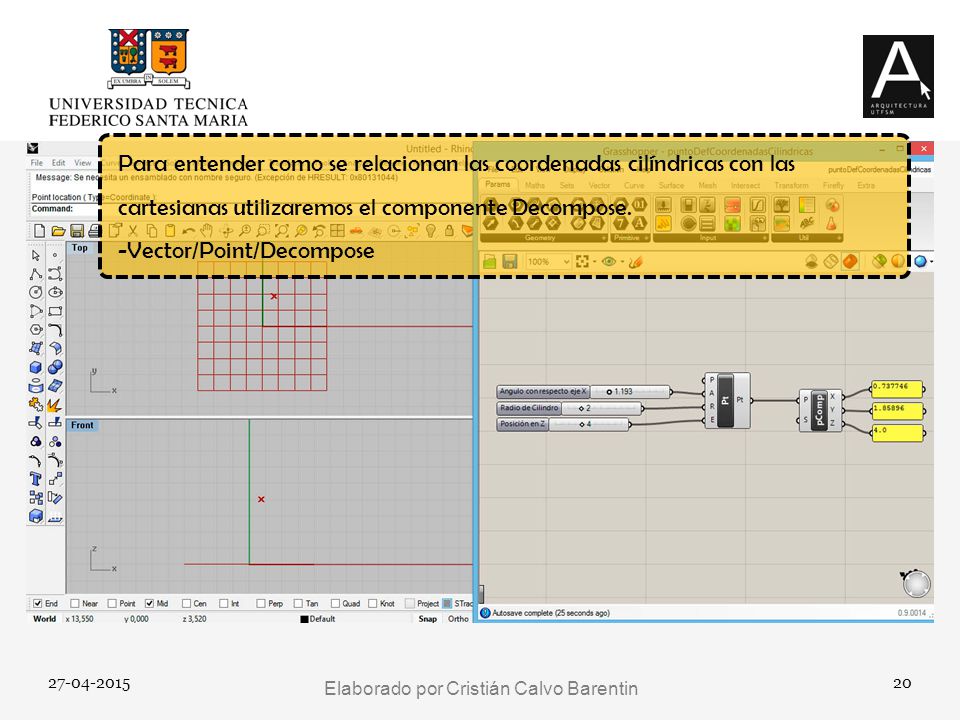

20 27-04-201520 Para entender como se relacionan las coordenadas cilíndricas con las cartesianas utilizaremos el componente Decompose. -Vector/Point/Decompose Elaborado por Cristián Calvo Barentin

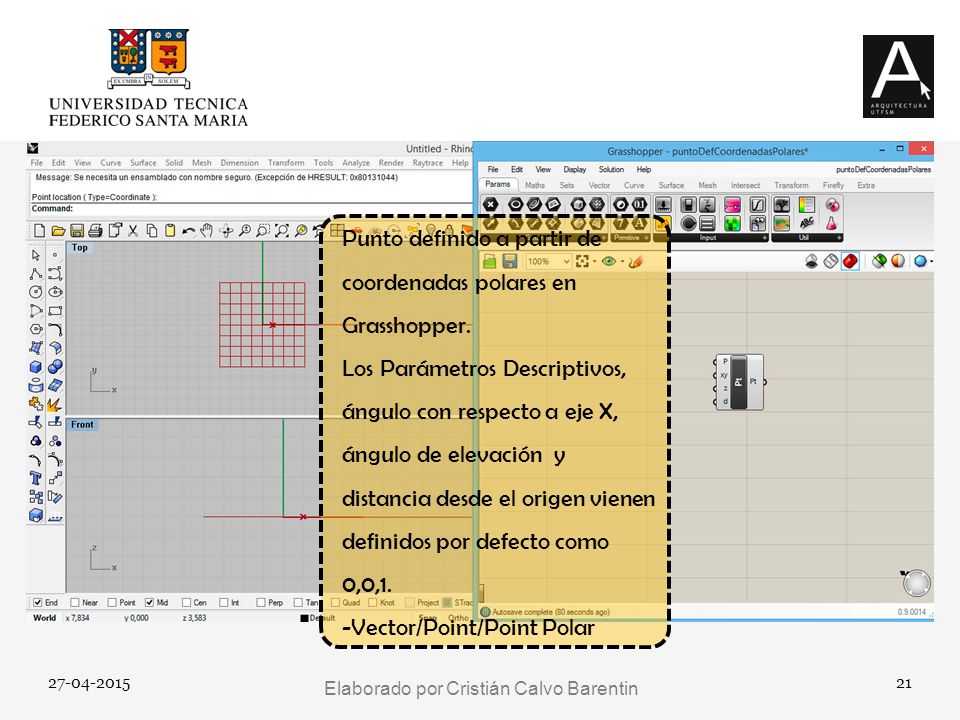

21 27-04-201521 Punto definido a partir de coordenadas polares en Grasshopper. Los Parámetros Descriptivos, ángulo con respecto a eje X, ángulo de elevación y distancia desde el origen vienen definidos por defecto como 0,0,1. -Vector/Point/Point Polar Elaborado por Cristián Calvo Barentin

22 27-04-201522 Para modificar el valor del Parámetro Descriptivo “Azimut o ángulo con respecto al eje X” del punto, es necesario ingresar un nuevo valor en las entradas xy del componente Point Polar. Elaborado por Cristián Calvo Barentin

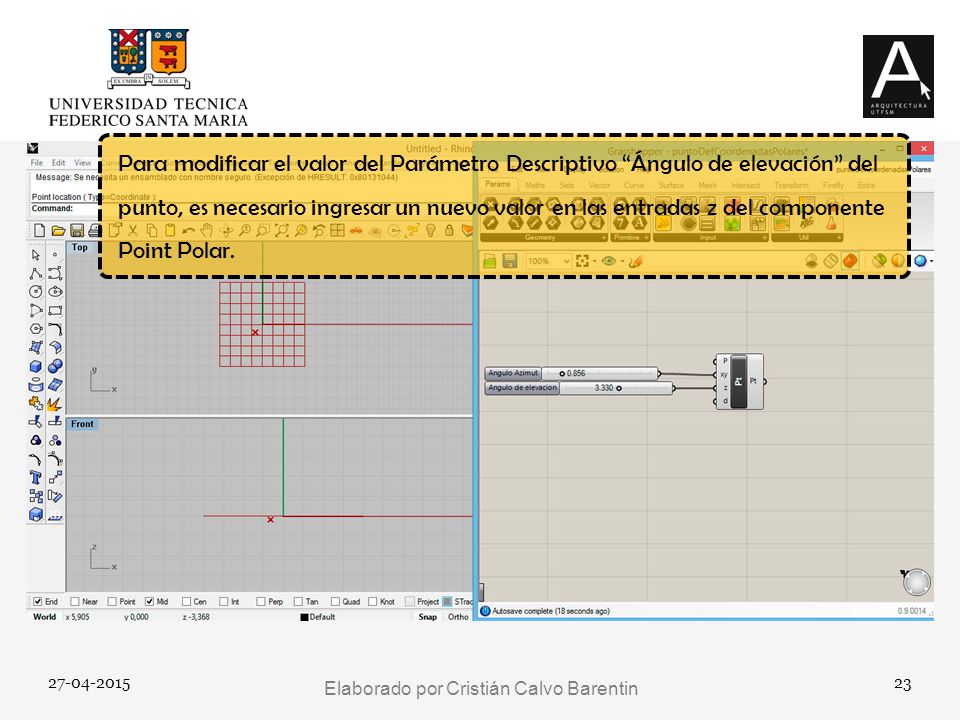

23 27-04-201523 Para modificar el valor del Parámetro Descriptivo “Ángulo de elevación” del punto, es necesario ingresar un nuevo valor en las entradas z del componente Point Polar. Elaborado por Cristián Calvo Barentin

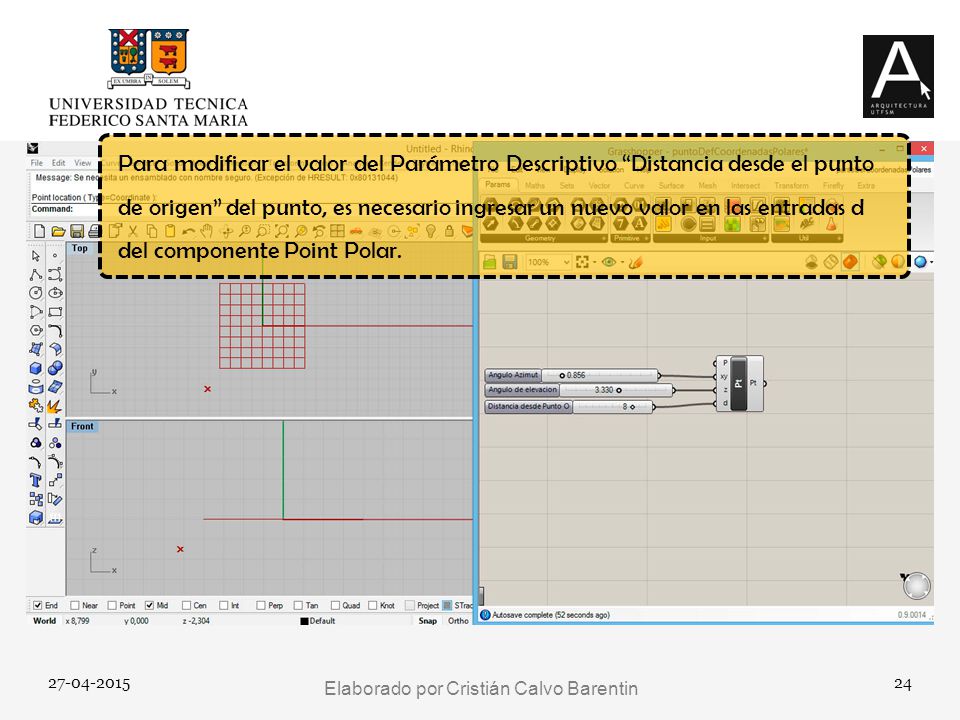

24 27-04-201524 Para modificar el valor del Parámetro Descriptivo “Distancia desde el punto de origen” del punto, es necesario ingresar un nuevo valor en las entradas d del componente Point Polar. Elaborado por Cristián Calvo Barentin

25 27-04-201525 Para entender como se relacionan las coordenadas polares con las cartesianas utilizaremos el componente Decompose. -Vector/Point/Decompose Elaborado por Cristián Calvo Barentin
