1 XXX SEMINARIO NACIONAL DEL SECTOR ELÉCTRICO
SISTEMA DE MEDICION AVANZADO AMI COMO BASE PARA EL MEJORAMIENTO DE CALIDAD Y CONFIABILIDAD DEL SERVICIO ELÉCTRICO EN BV ABRIL 2015 RIOBAMBA - ECUADOR

2 OBJETIVO Mostrar las bondades de un sistema de medición avanzado (AMI), sus aplicaciones y la importancia de tener datos en tiempo real, para una mejor toma de decisiones y mejoramiento de la calidad y confiabilidad del servicio eléctrico a nivel de transformadores de distribución y clientes especiales.

3 ¿Qué es una Infraestructura de Medición Avanzada?

4 Medidor inteligente Son dispositivos usados para recoger, procesar y transmitir información de datos de la energía consumida y generada si fuera el caso. Además dependiendo de la aplicación se puede obtener información detallada acerca de otros usos como el combustibles (gas), el agua vehículos eléctricos entre otros. Regresar

5 Red de comunicaciones Regresar

6 Head End Software utilizado para configurar los dispositivos de la red de comunicaciones y medidores inteligentes, recolectar la información generada y monitoreo del estado de los dispositivos. Regresar

7 Metering Data Managment MDM
Sistema que permite la validación, estimación y edición de los datos de medición recolectados por el Head End y posterior envío hacia un sistema comercial o cualquier otro sistema de ser el caso (OMS, DMS, SCADA, entre otros). Regresar

8 Interoperabilidad Regresar

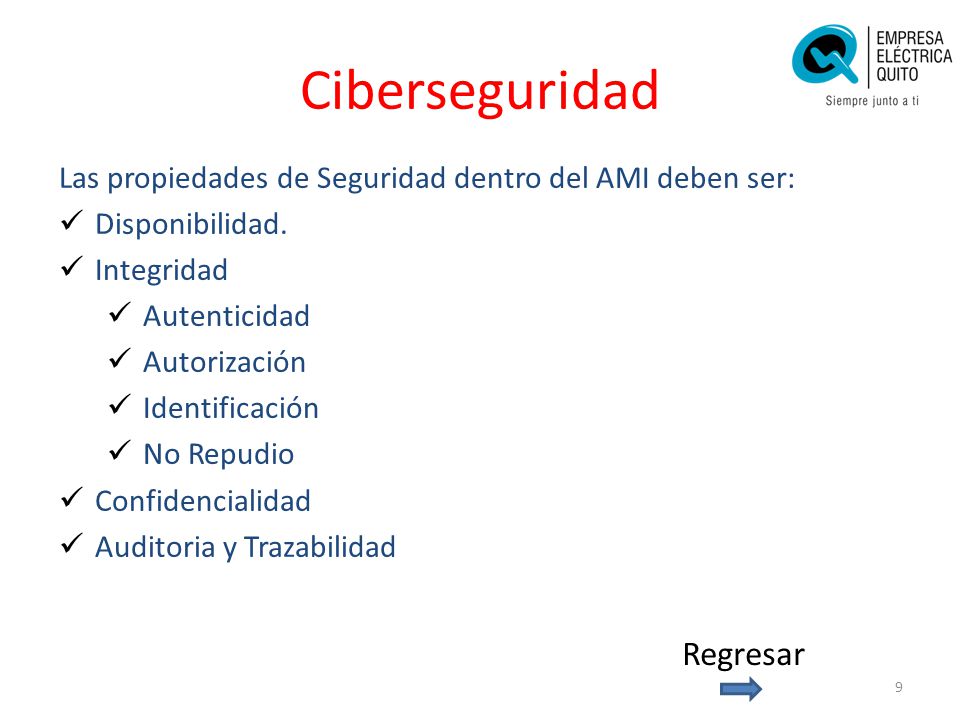

9 Ciberseguridad Regresar
Las propiedades de Seguridad dentro del AMI deben ser: Disponibilidad. Integridad Autenticidad Autorización Identificación No Repudio Confidencialidad Auditoria y Trazabilidad Regresar

10 Aplicaciones en el Sector
Medir y gestionar la demanda en transformadores de distribución. Realizar balances de energía, entre transformador y clientes vinculados de manera automática. Obtener y visualizar perfiles de carga de clientes especiales y transformadores de distribución. Detección de cortes de energía de manera inmediata. Obtener información de parámetros de calidad de energía.

11 Aplicaciones en el Sector
Toma de lectura remota para la facturación de clientes especiales.. Tarifas de uso horarias a nivel de clientes especiales (Industriales, Comerciales).. Soporte para automatización de la distribución, etc.

12 Resultados Esperados Técnico: Comercial Corporativo
Medir en tiempo real la demanda en transformadores de distribución. Disminuir los tiempos de falta de suministro de electricidad por fallas en el sistema de distribución en bajo voltaje. Realizar acciones preventivas ante posibles cortes del servicio de electricidad mediante el monitoreo de la demanda a nivel de centro de transformación en bajo voltaje. Técnico: Disminuir los tiempos de atención de solicitudes de nuevos servicios eléctricos con la obtención de la cargabilidad en línea del los transformadores de distribución. Disminuir los tiempos de atención de solicitudes o reclamos al tener monitoreado la red de distribución. Disminuir las pérdidas comerciales a través de los balances de energía . Comercial Obtención de indicadores de gestión gráficos para una práctica toma de decisión. Apoyo a la planificación del sistema de distribución y plan de expansión. Innovación tecnológica. Corporativo

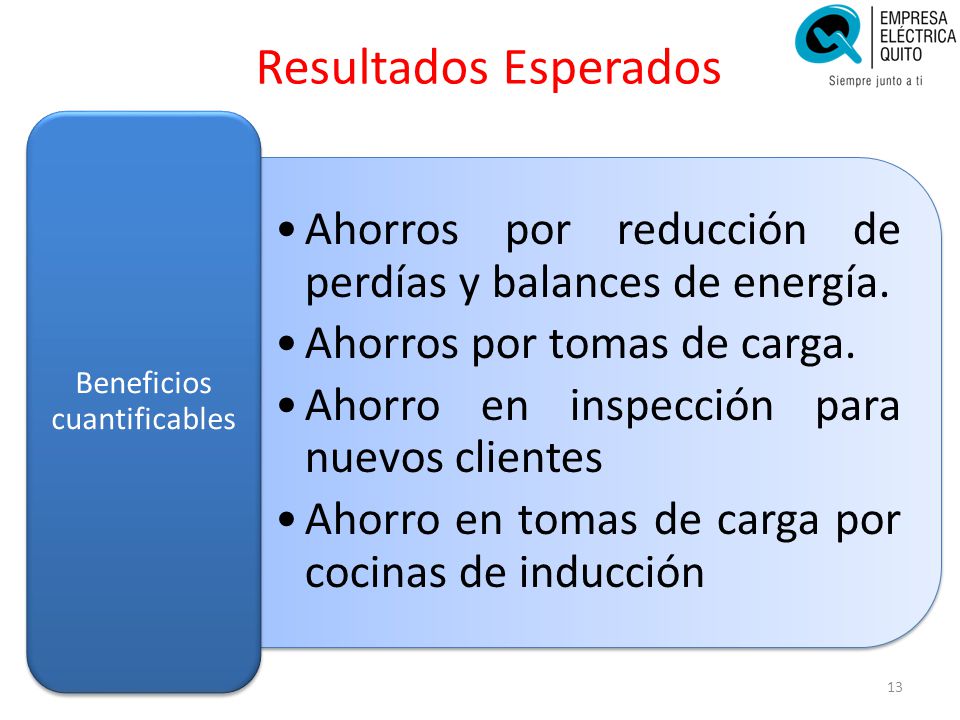

13 Beneficios cuantificables
Resultados Esperados Ahorros por reducción de perdías y balances de energía. Ahorros por tomas de carga. Ahorro en inspección para nuevos clientes Ahorro en tomas de carga por cocinas de inducción Beneficios cuantificables

14 Comparación entre sistema actual y sistema AMI
DESCRIPCIÓN COSTO UNITARIO VALORES ACTUALES VALORES CON UN SISTEMA AMI CANTIDAD ( año) TOTAL CANTIDAD (año) Revisión por balance de energía $ 12,80 $ 10 019 $ Tomas de carga $ 112,70 2 000 $ $ 0 Toma de lecturas clientes especiales $ 3,50 67 200 $ Tomas de carga cocinas de inducción (transformador) 10 227 $

15 Comparación entre sistema actual y sistema AMI
$ 2´ $ $ 2´ Costos operativos sin considerar la implementación de la solución AMI Costo Sin AMI Costos operativos con la implementación del proyecto Costo Con AMI Ahorro con la Solución AMI

16 Cronograma de Ejecución del Proyecto

17 Conclusiones Una de las mayores ventajas que presenta una red AMI, es la posibilidad de migrar la red eléctrica de una forma sencilla y ordenada hacia un smartgrid. La implementación de una AMI, posibilita la modernización de la red eléctrica que se ha venido manejando de un a forma manual.

18 Comparación red eléctrica actual y red basada en AMI
Conclusiones Comparación red eléctrica actual y red basada en AMI Características Red eléctrica actual Red inteligente basada en AMI Automatización Existencia muy limitada de elementos de monitoreo, reservándose a la red de transporte Integración masiva de sensores, tecnologías de medición y esquemas de automatización en todos los niveles de la red Gestión de la demanda No existe ningún tipo de gestión en la utilización de dispositivos eléctricos, en función de la franja horaria del día, o del estado de la red eléctrica Incorporación de electrodomésticos y equipos eléctricos inteligentes, que permiten ajustarse a esquemas de eficiencia energética, señales de precio y seguimiento de programas de operación predefinidos Calidad de la energía Solo se resuelven los cortes de suministro, ignorando los problemas de calidad de energía. Persisten problemas de huecos de tensión, perturbaciones, ruido eléctrico, etc. Calidad de la energía que satisface a todos los usuarios. Identificación y solución de problemas de calidad de energía. Tarifa en función de la calidad de energía. Vehículos eléctricos Recientemente se están empezando a incorporar puntos de recarga eléctrica en la red de algunos países que permiten la recarga de las baterías de los vehículos La incorporación de los vehículos eléctricos a la red esta demandando nuevas infraestructuras especializadas destinadas a la recarga, y a permitir que cada vehículo pueda convertirse en una pequeña fuente de generación

19 Conclusiones Frente a los diferentes cambios dados en el sector eléctrico por la implementación del PEC, una AMI aporta en mejorar la confiabilidad del sistema. Al poder medir transformadores de distribución, podemos conocer y controlar diferentes aspectos de la calidad del servicio eléctrico como: niveles de voltaje, factor de potencia, reclamos, etc.

20 Recomendaciones Es importante el alineamiento de los departamentos de Comercialización, Tecnología, Laboratorio de Medidores, Distribución para la ejecución del proyecto

21 No podemos contralar lo que no podemos medir
Gracias!!
