1 PLC Controladores Lógicos Programables
* 16/07/96 PLC Controladores Lógicos Programables *

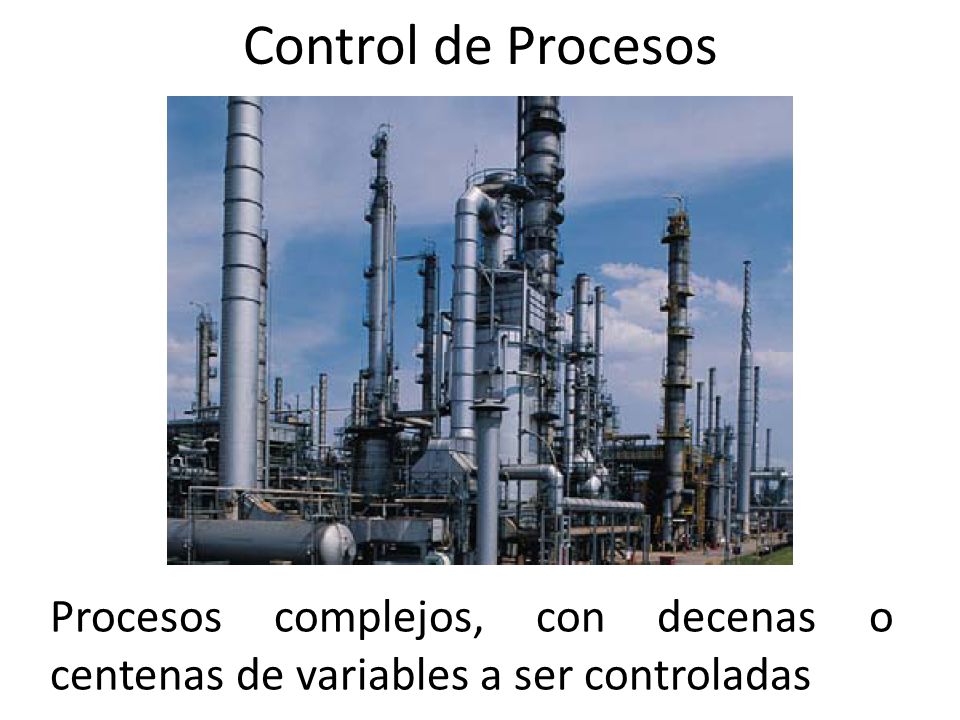

2 Control de Procesos Procesos complejos, con decenas o centenas de variables a ser controladas

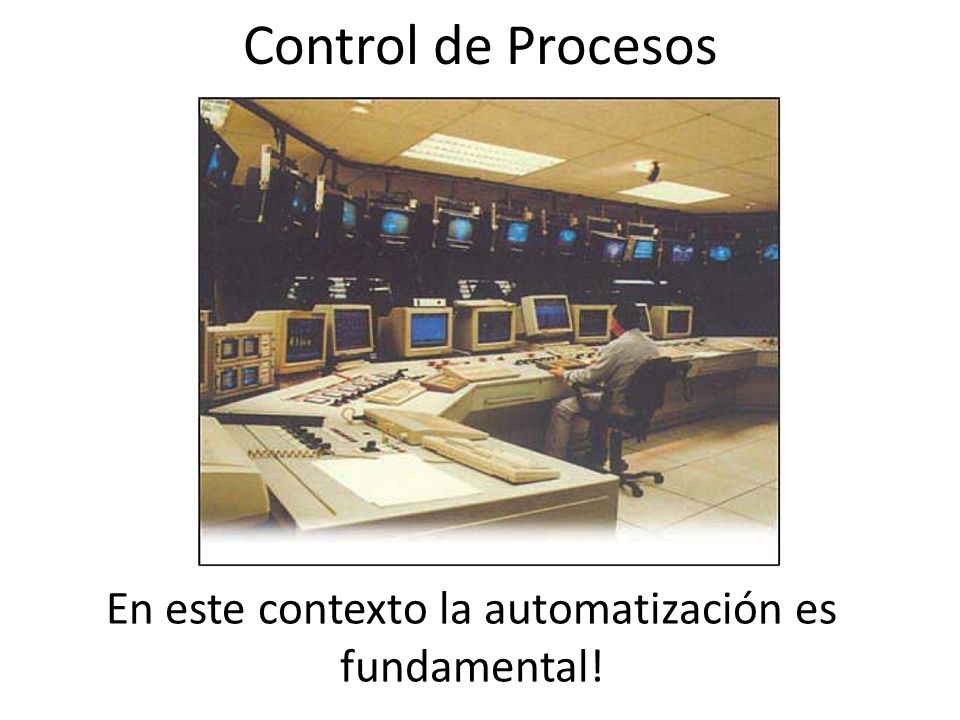

3 En este contexto la automatización es fundamental!
Control de Procesos En este contexto la automatización es fundamental!

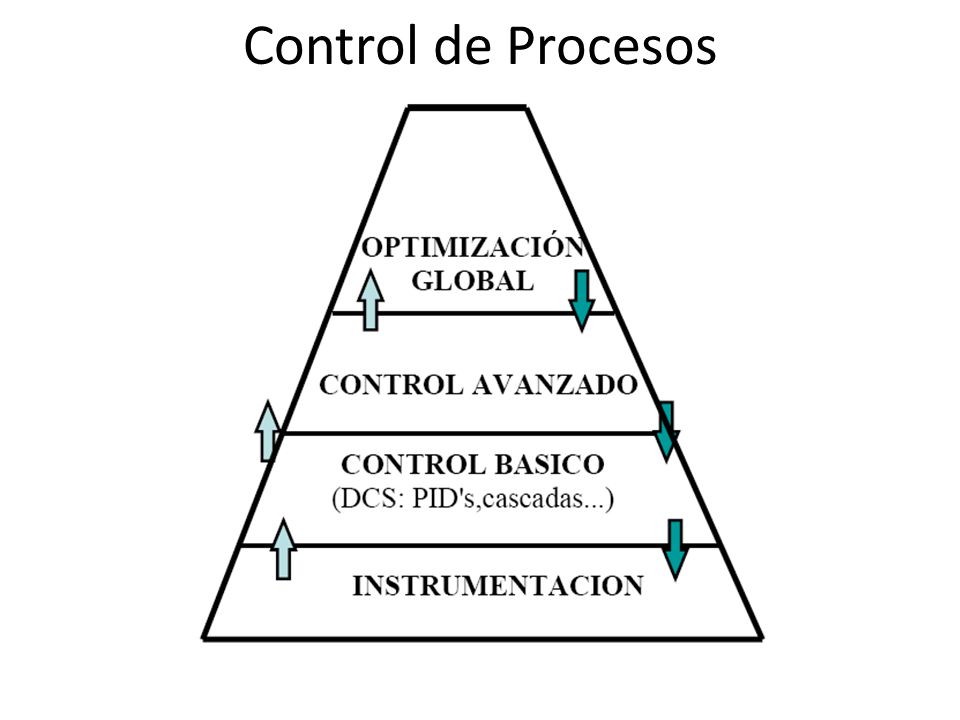

4 Control de Procesos

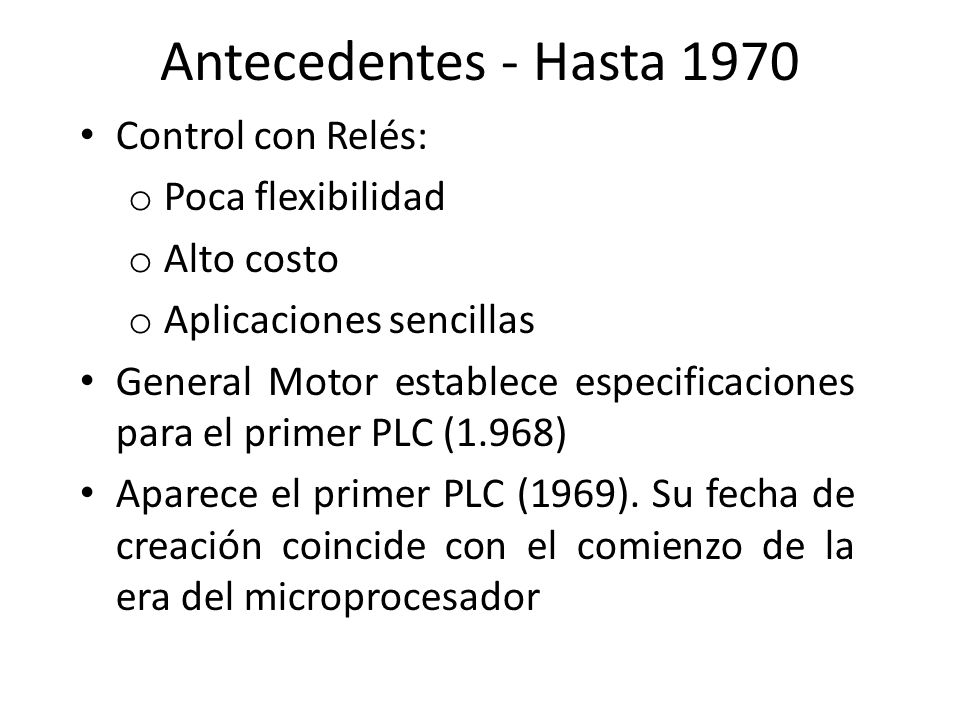

5 Antecedentes - Hasta 1970 Control con Relés: Poca flexibilidad
Alto costo Aplicaciones sencillas General Motor establece especificaciones para el primer PLC (1.968) Aparece el primer PLC (1969). Su fecha de creación coincide con el comienzo de la era del microprocesador

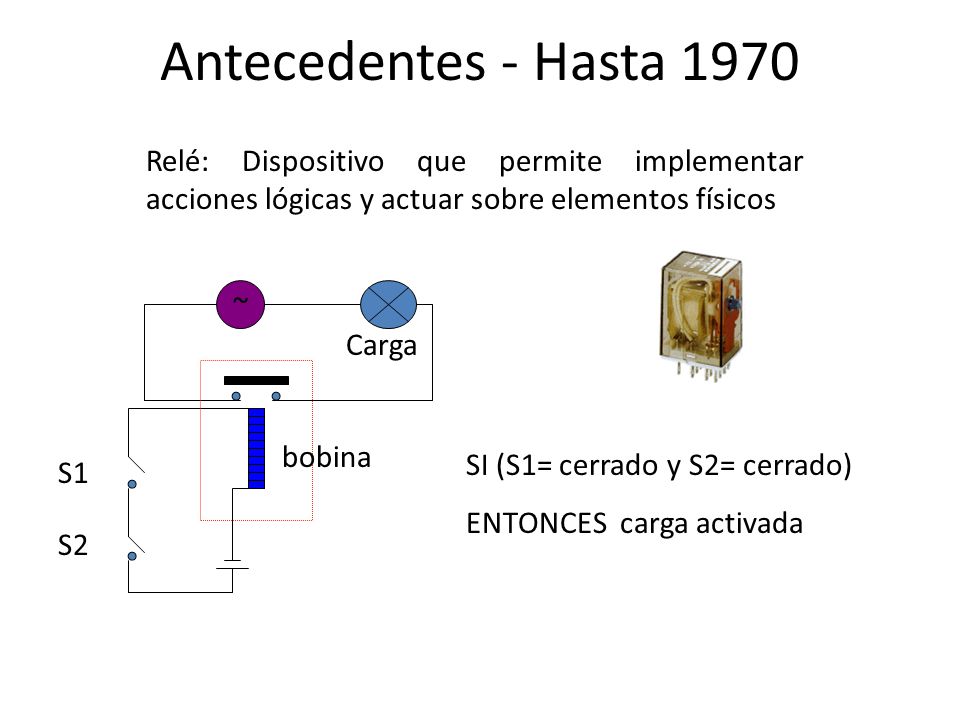

6 Antecedentes - Hasta 1970 Relé: Dispositivo que permite implementar acciones lógicas y actuar sobre elementos físicos ~ Carga bobina SI (S1= cerrado y S2= cerrado) ENTONCES carga activada S1 S2

7 Evolución – Después de 1970 Capacidades aritméticas y de
manipulación de datos Funciones de comparación Incremento de su memoria Control ON / OFF Capacidad de comunicación Interfases I / O remotas Control PID Detección de fallas Software para su uso

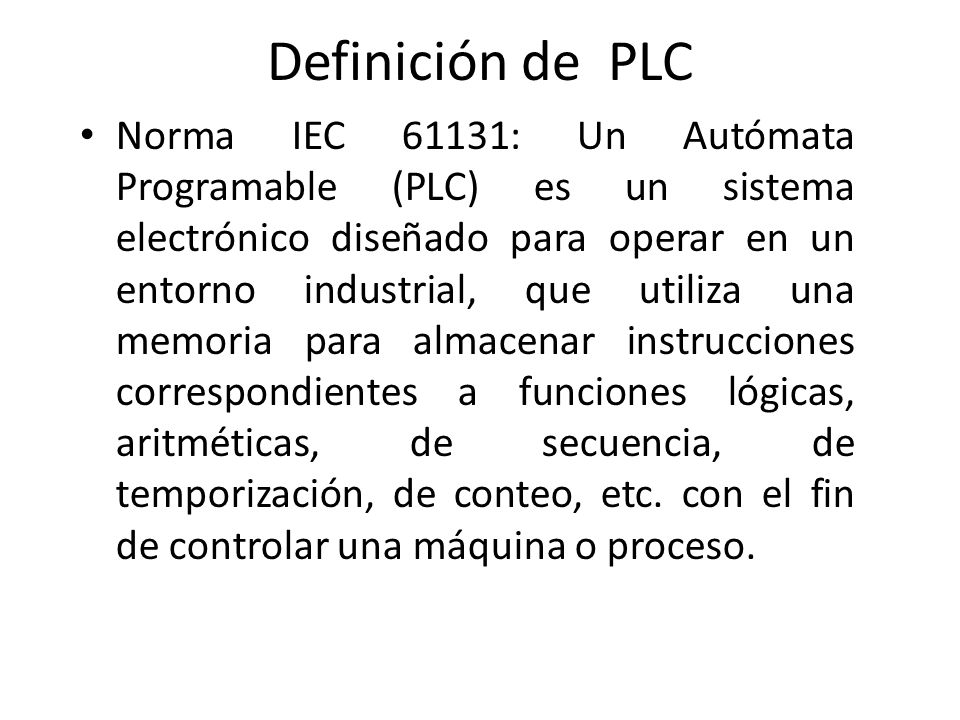

8 Definición de PLC Norma IEC 61131: Un Autómata Programable (PLC) es un sistema electrónico diseñado para operar en un entorno industrial, que utiliza una memoria para almacenar instrucciones correspondientes a funciones lógicas, aritméticas, de secuencia, de temporización, de conteo, etc. con el fin de controlar una máquina o proceso.

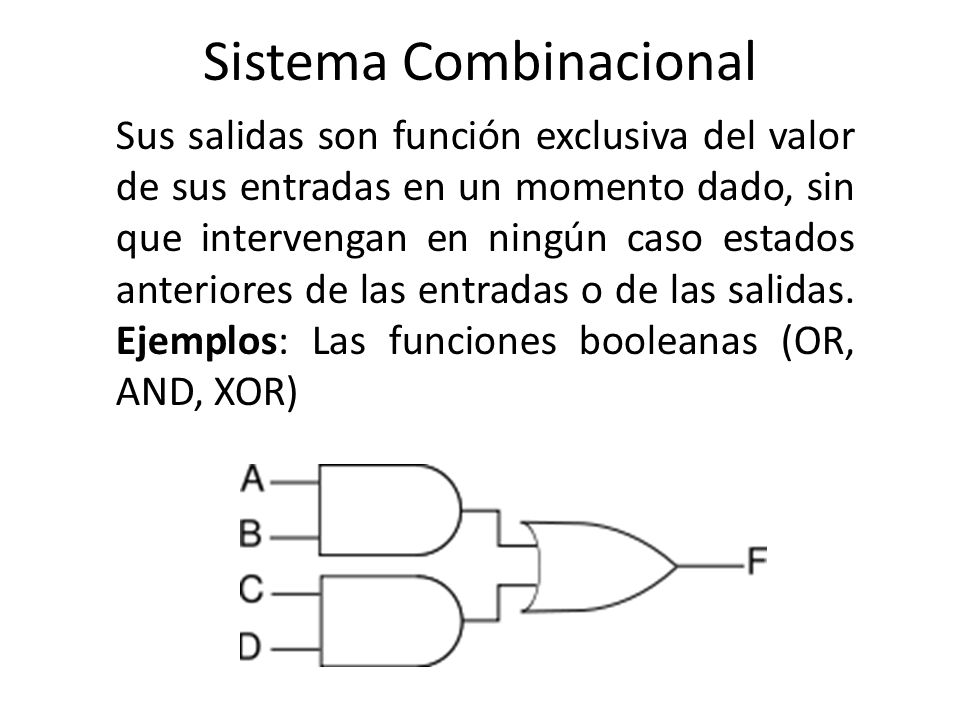

9 Sistema Combinacional
Sus salidas son función exclusiva del valor de sus entradas en un momento dado, sin que intervengan en ningún caso estados anteriores de las entradas o de las salidas. Ejemplos: Las funciones booleanas (OR, AND, XOR)

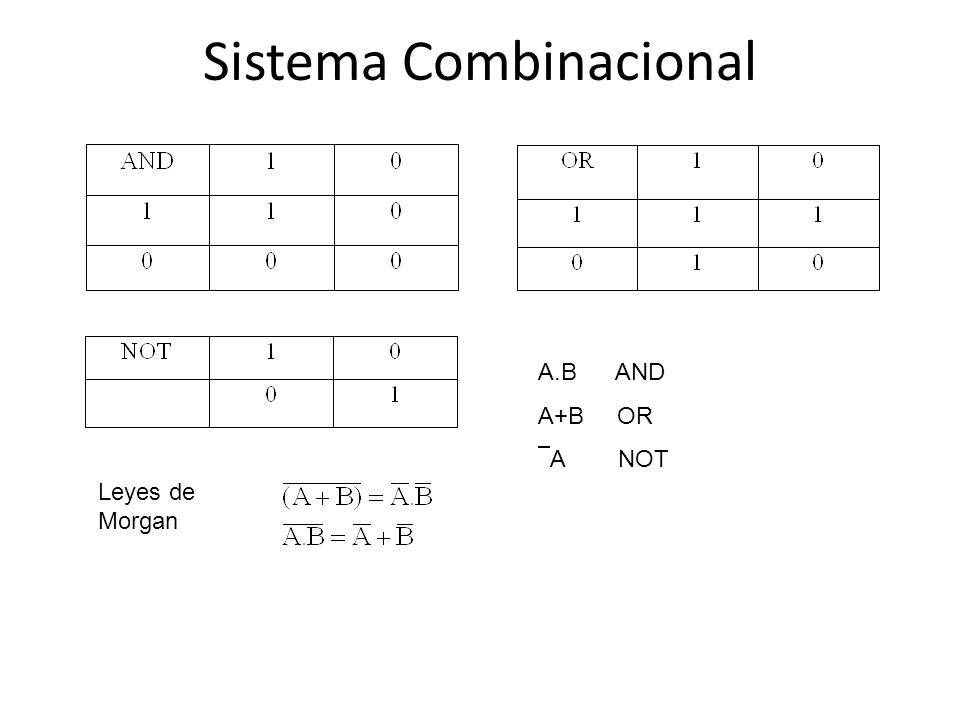

10 Sistema Combinacional
A.B AND A+B OR A NOT Leyes de Morgan

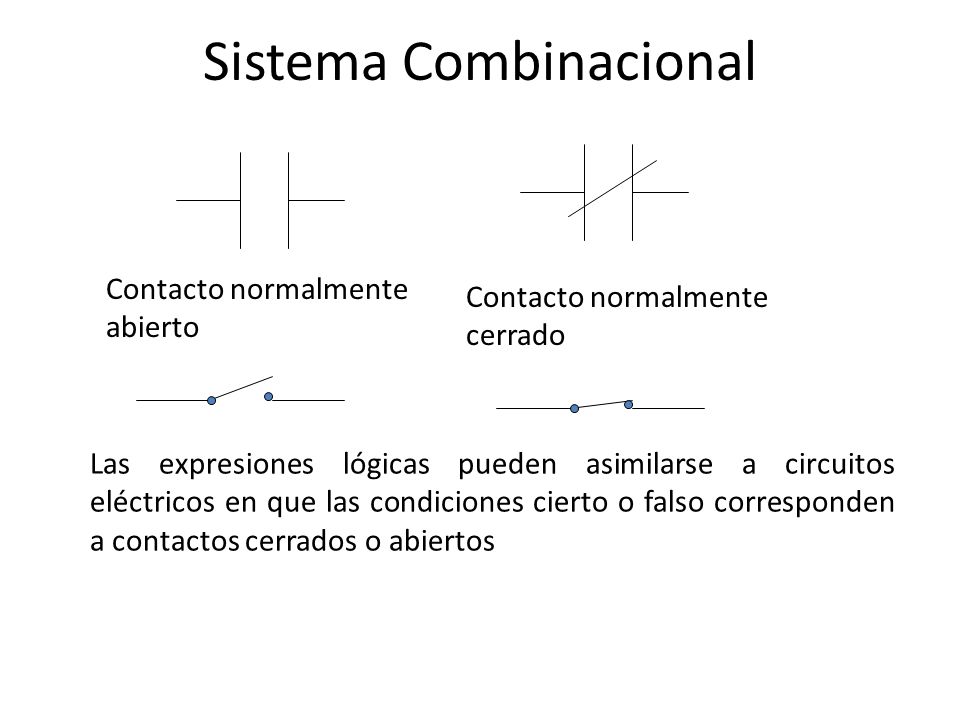

11 Sistema Combinacional
Contacto normalmente abierto Contacto normalmente cerrado Las expresiones lógicas pueden asimilarse a circuitos eléctricos en que las condiciones cierto o falso corresponden a contactos cerrados o abiertos

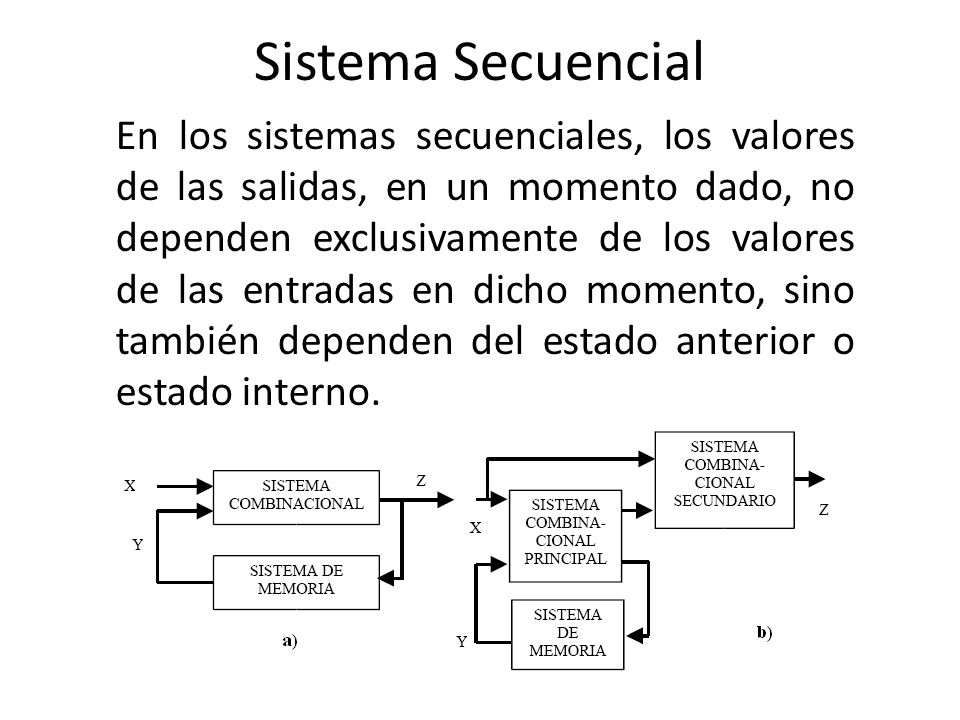

12 Sistema Secuencial En los sistemas secuenciales, los valores de las salidas, en un momento dado, no dependen exclusivamente de los valores de las entradas en dicho momento, sino también dependen del estado anterior o estado interno.

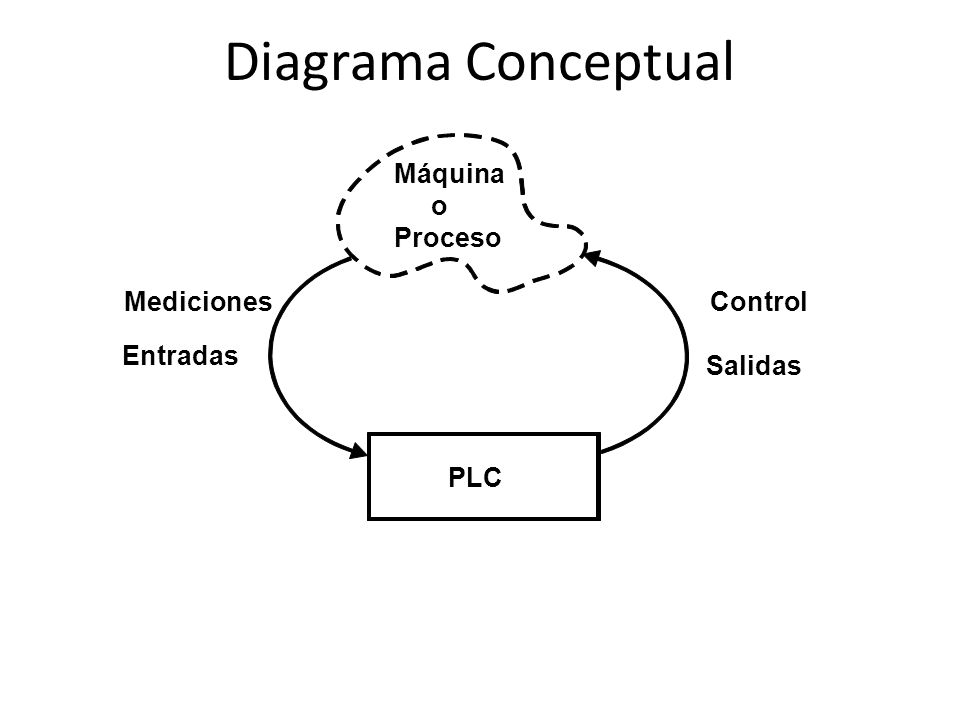

13 Diagrama Conceptual Máquina o Proceso Mediciones Control Entradas
Salidas PLC

14 Características / Beneficios

15

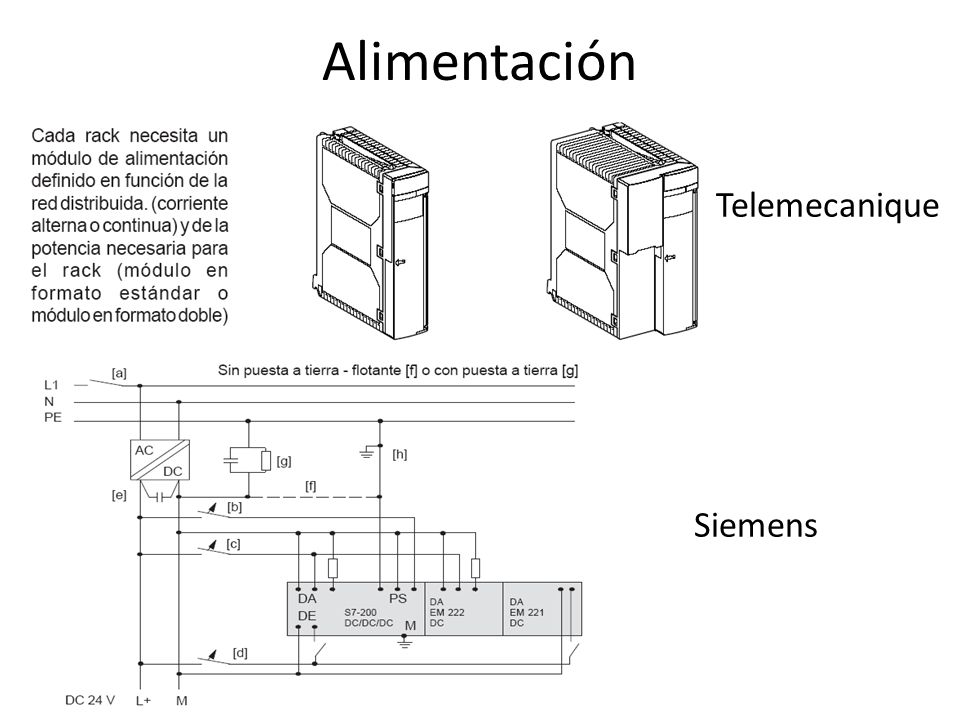

16 Alimentación Telemecanique Siemens

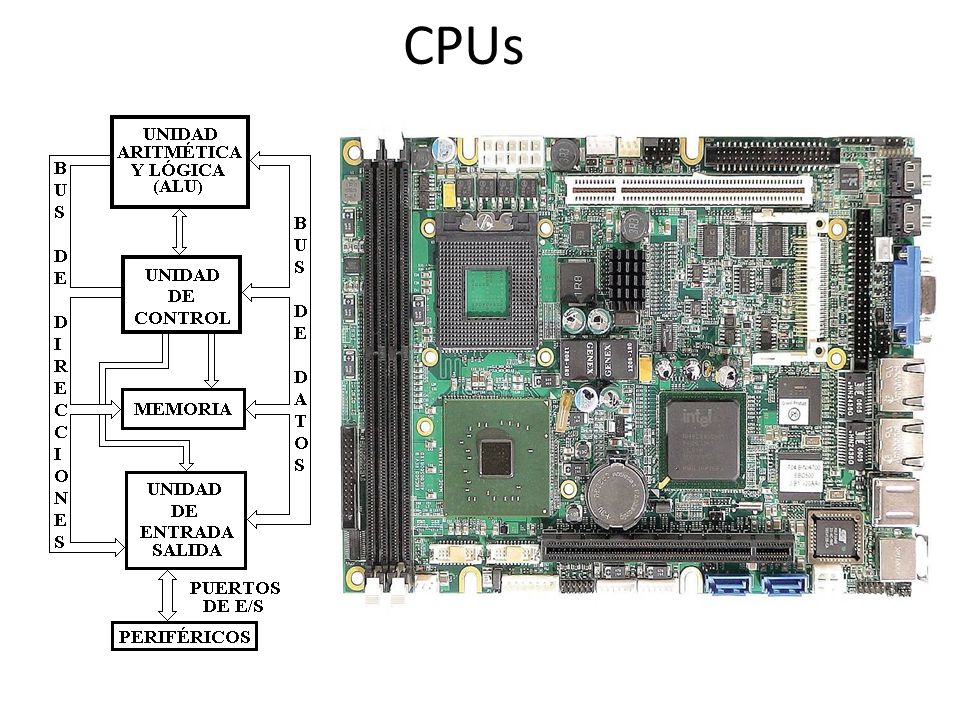

17 CPUs

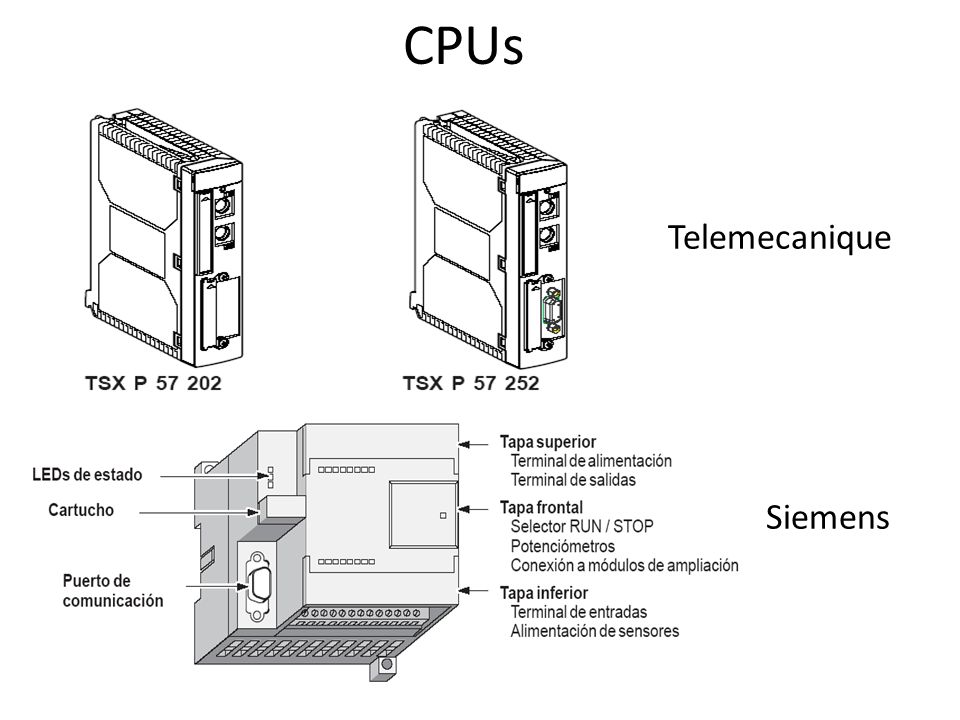

18 CPUs Telemecanique Siemens

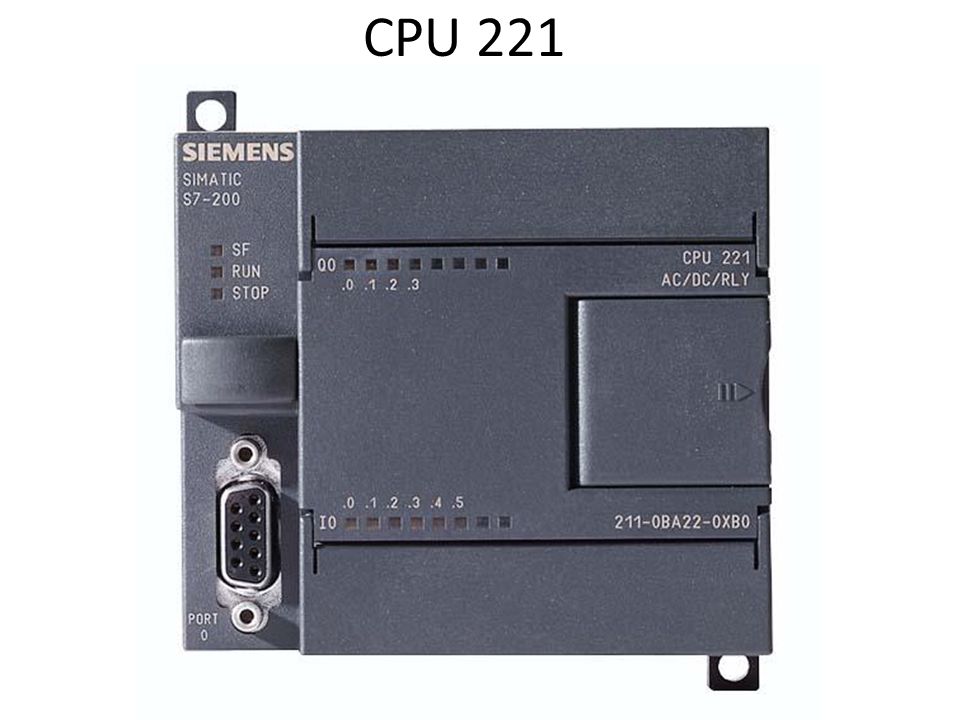

19 CPU 221

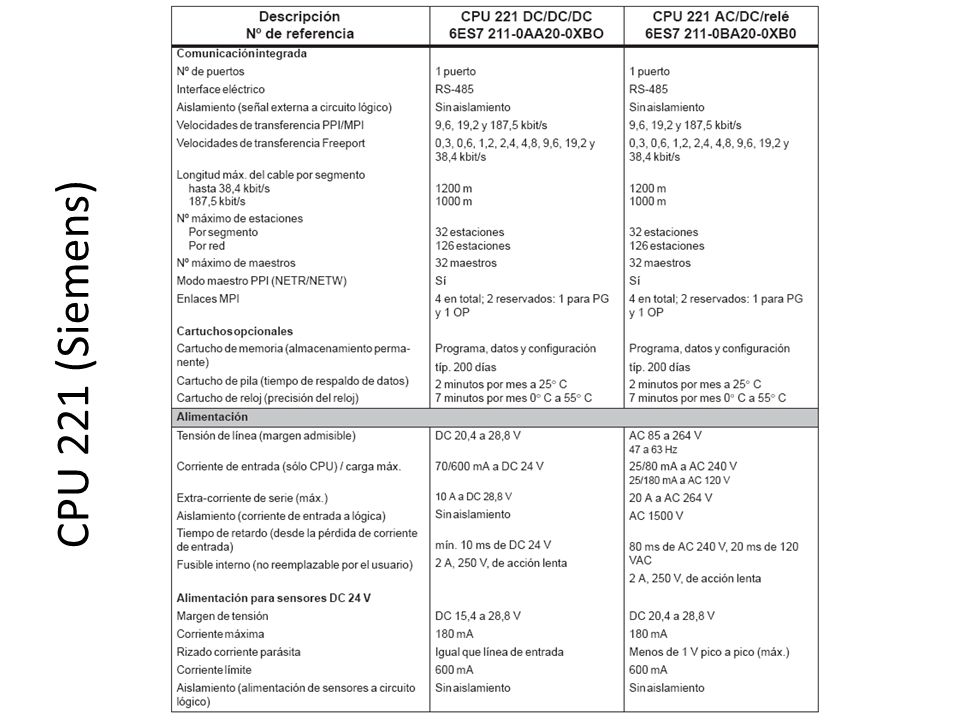

20 CPU 221 (Siemens)

21 CPU 221 (Siemens)

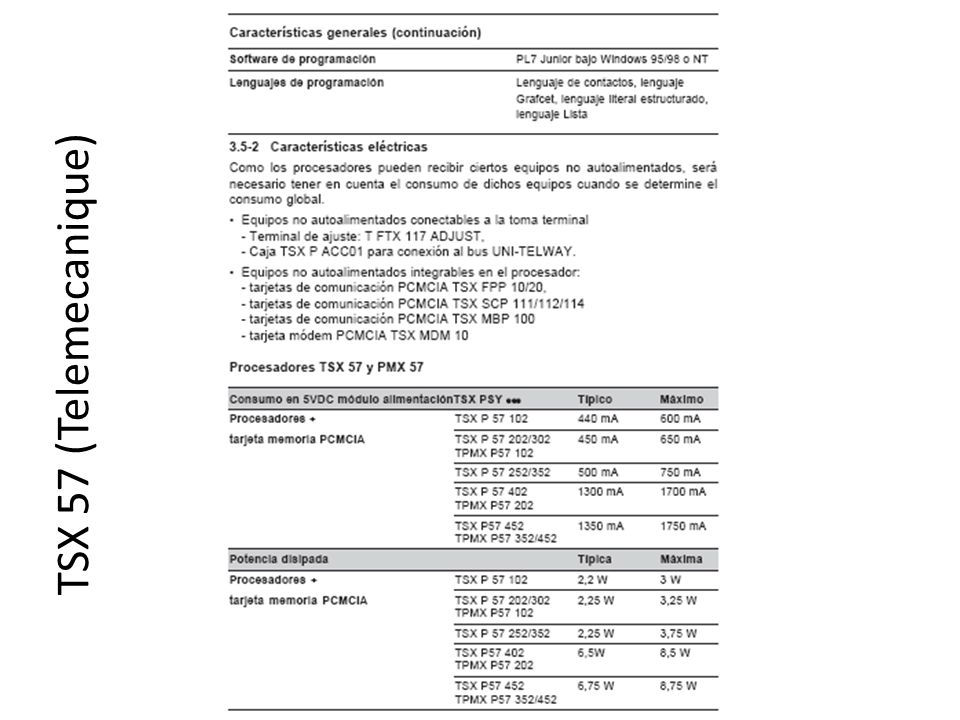

22 TSX 57 (Telemecanique)

23 TSX 57 (Telemecanique)
