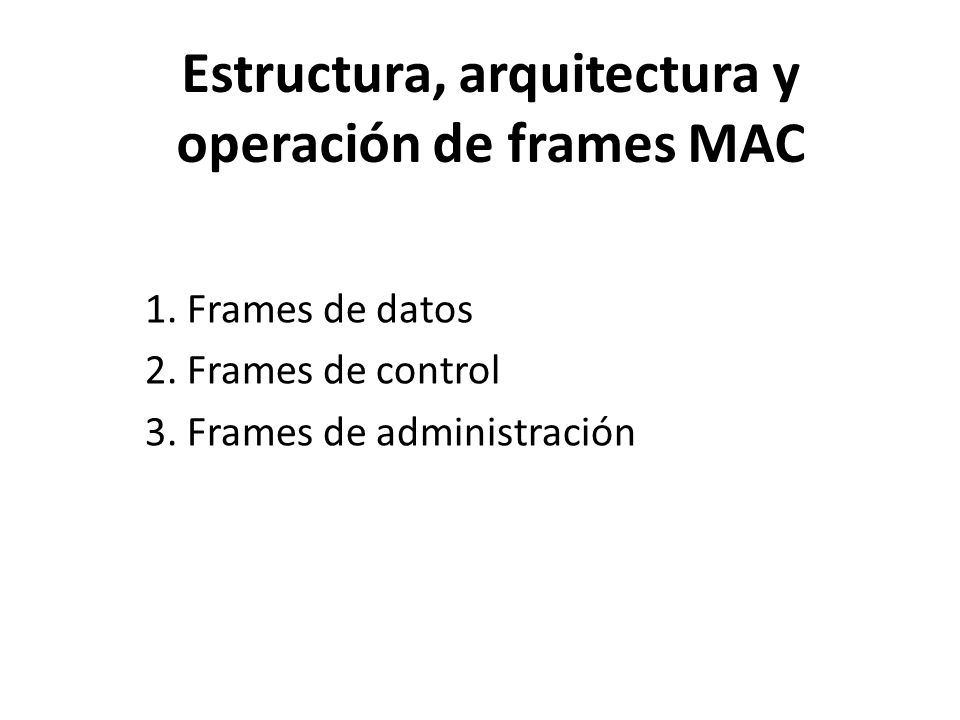

Estructura, arquitectura y operación de frames MAC
1. Frames de datos 2. Frames de control 3. Frames de administración
2

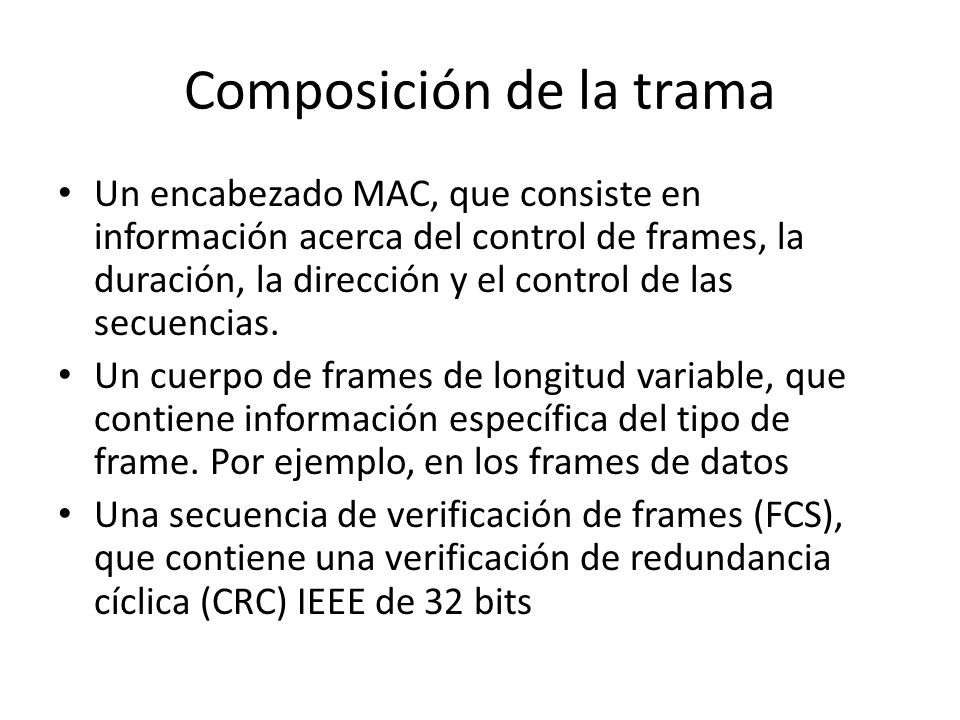

Composición de la trama
Un encabezado MAC, que consiste en información acerca del control de frames, la duración, la dirección y el control de las secuencias. Un cuerpo de frames de longitud variable, que contiene información específica del tipo de frame. Por ejemplo, en los frames de datos Una secuencia de verificación de frames (FCS), que contiene una verificación de redundancia cíclica (CRC) IEEE de 32 bits
3
Métodos de acceso al medio
1. DCF: Acceso múltiple con detección de portadora, se denomina Función de Coordinación Distribuida. 2. PCF: Método de acceso opcional, denominado Función de Coordinación de Punto (PCF), La PCF sólo puede utilizarse en configuraciones de red de infraestructura.
4

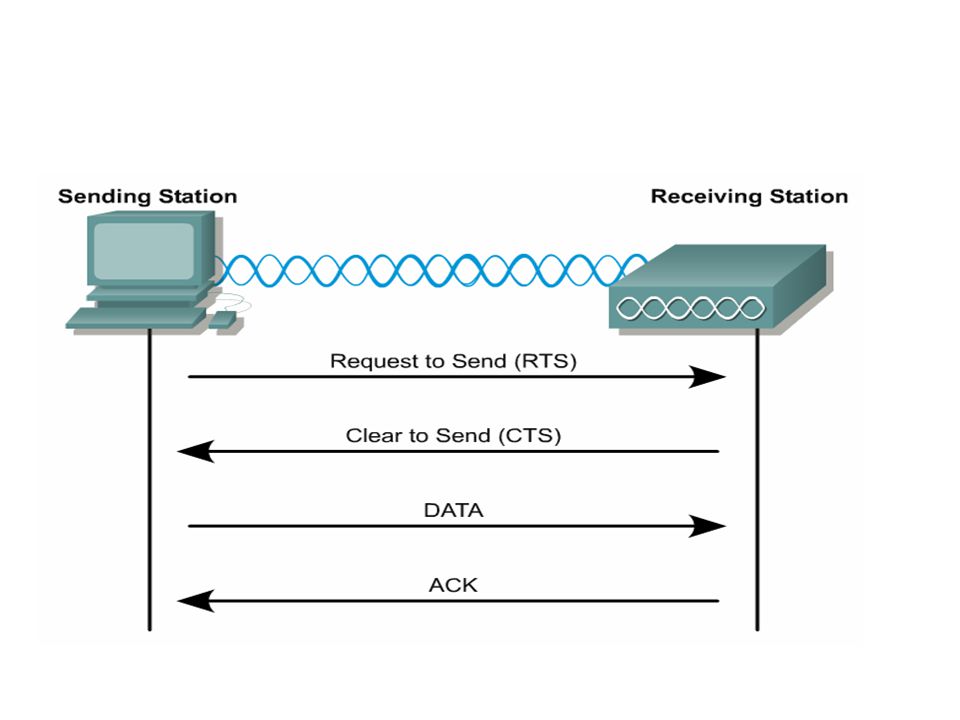

DCF y PCF
6
Especificación PHY DSSS IEEE 802
Especificación PHY DSSS IEEE b Sistema de Espectro Expandido de Secuencia Directa (DSSS)
7

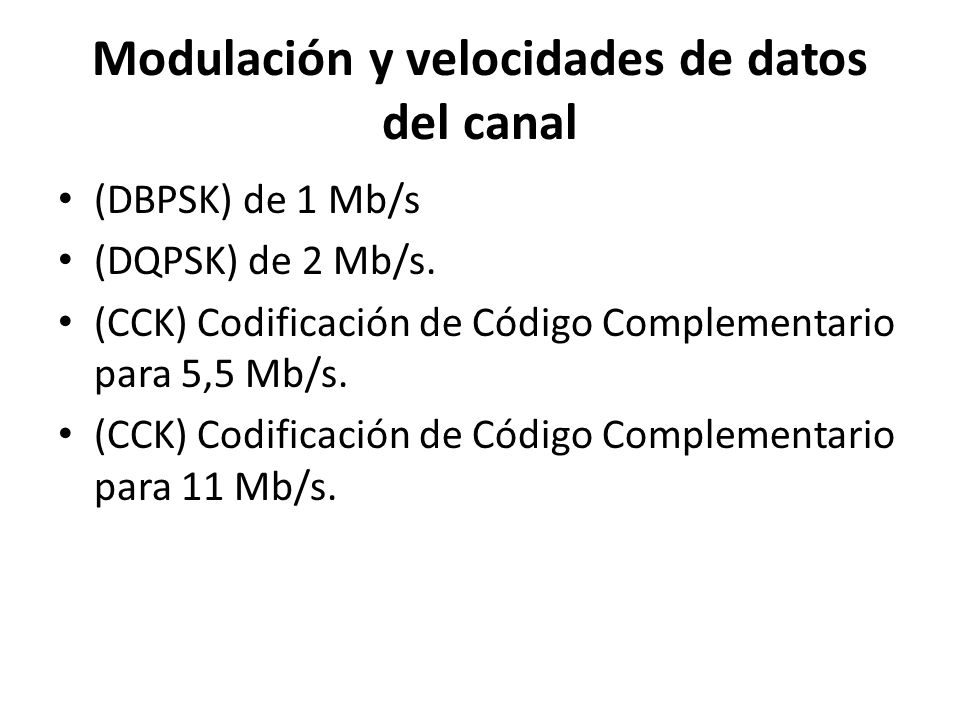

Modulación y velocidades de datos del canal
(DBPSK) de 1 Mb/s (DQPSK) de 2 Mb/s. (CCK) Codificación de Código Complementario para 5,5 Mb/s. (CCK) Codificación de Código Complementario para 11 Mb/s.
9

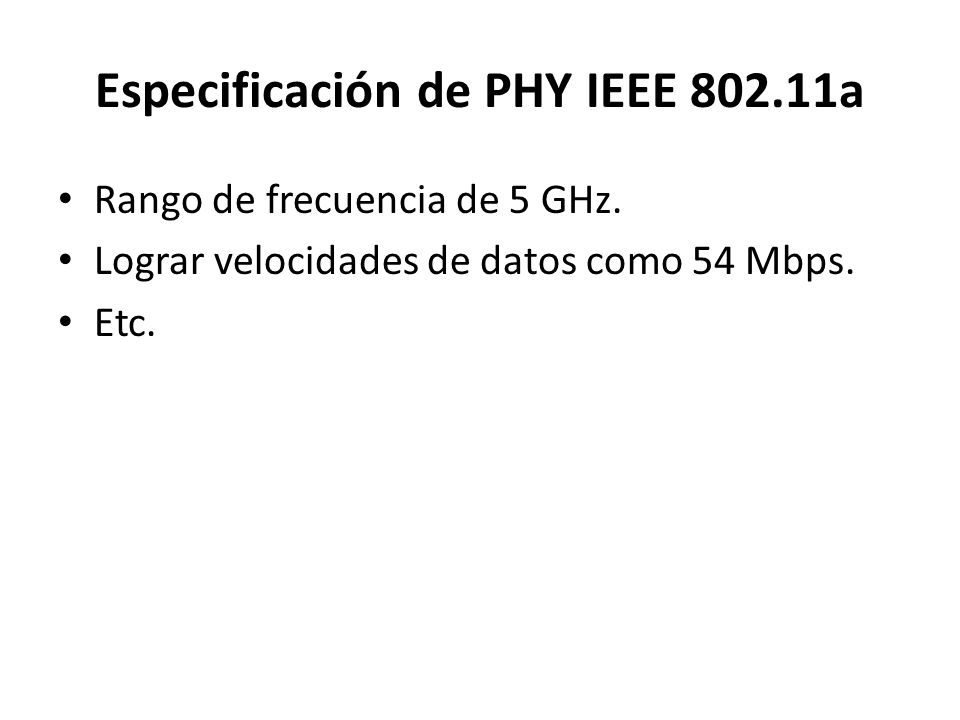

Especificación de PHY IEEE 802.11a
Rango de frecuencia de 5 GHz. Lograr velocidades de datos como 54 Mbps. Etc.
10

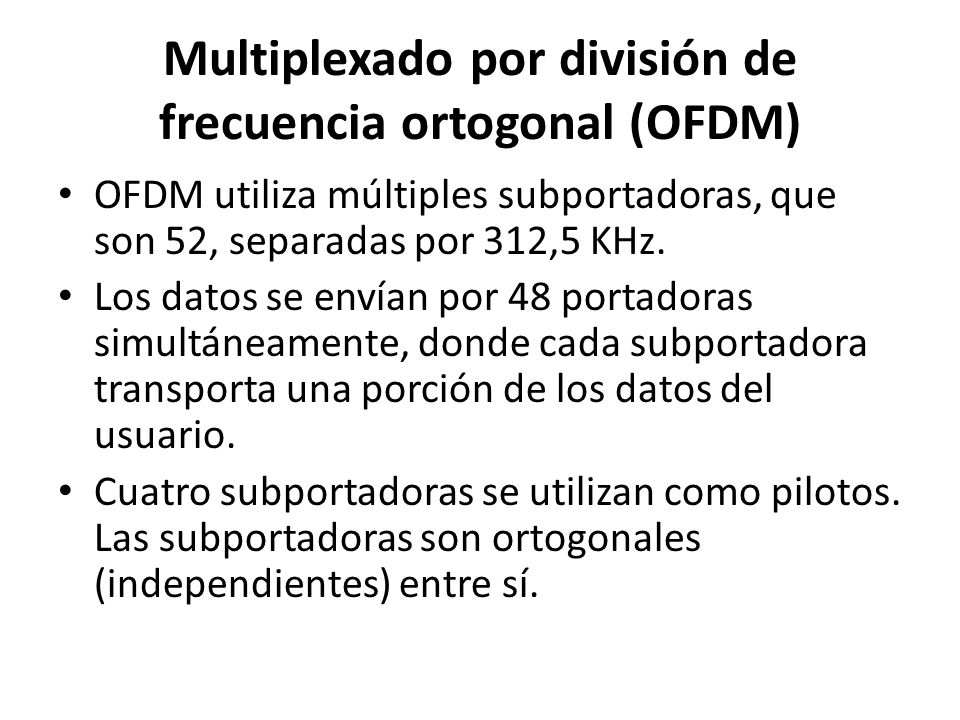

Multiplexado por división de frecuencia ortogonal (OFDM)
OFDM utiliza múltiples subportadoras, que son 52, separadas por 312,5 KHz. Los datos se envían por 48 portadoras simultáneamente, donde cada subportadora transporta una porción de los datos del usuario. Cuatro subportadoras se utilizan como pilotos. Las subportadoras son ortogonales (independientes) entre sí.
12

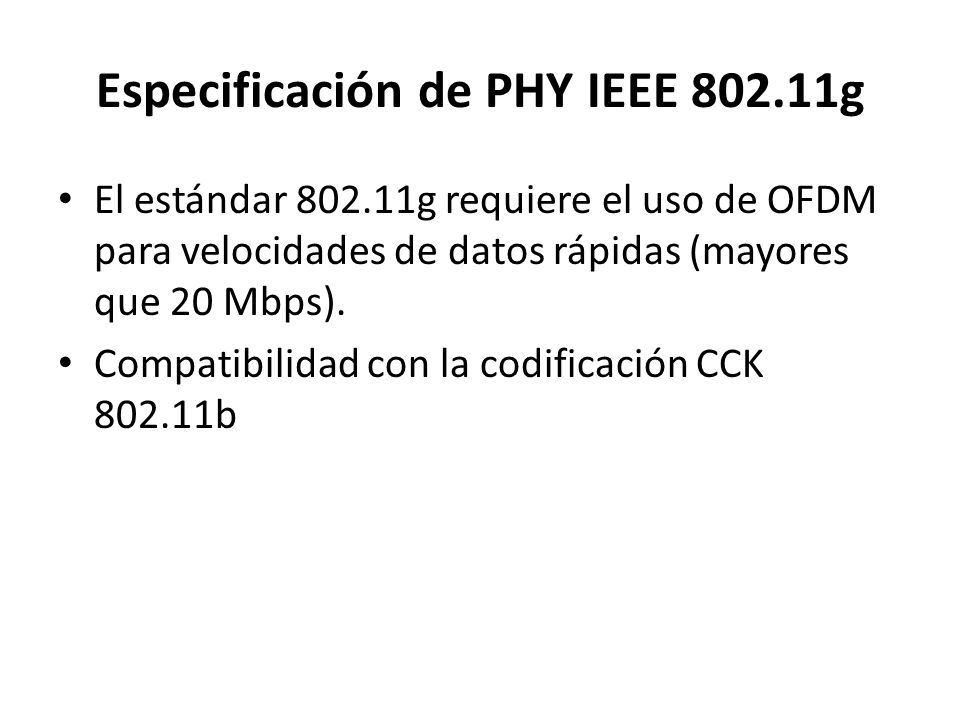

Especificación de PHY IEEE 802.11g
El estándar g requiere el uso de OFDM para velocidades de datos rápidas (mayores que 20 Mbps). Compatibilidad con la codificación CCK b
13

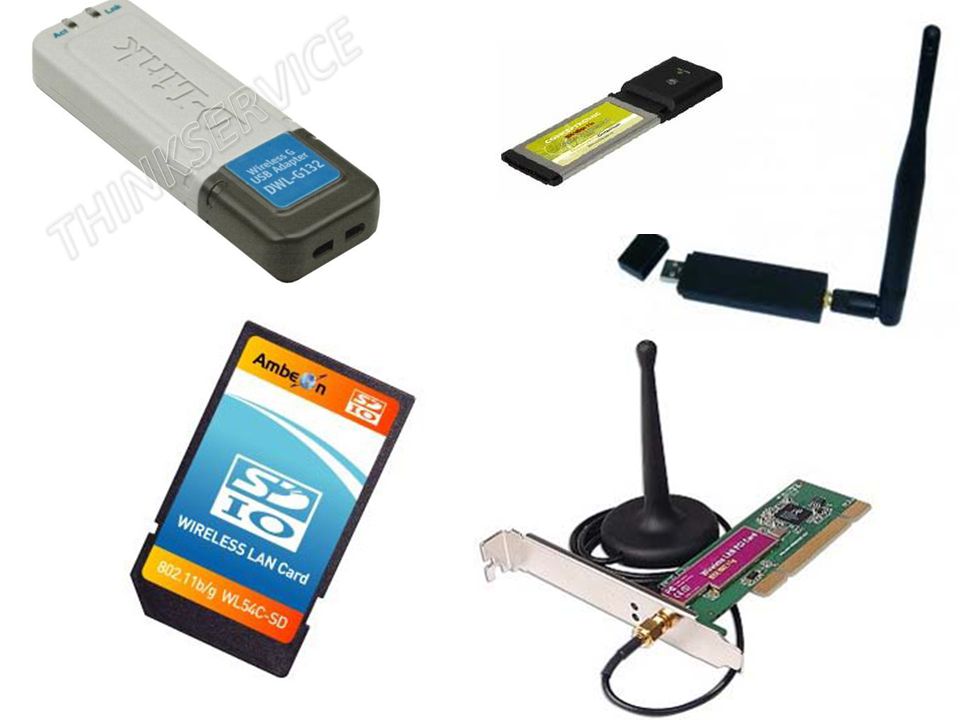

Adaptadores Clientes
15

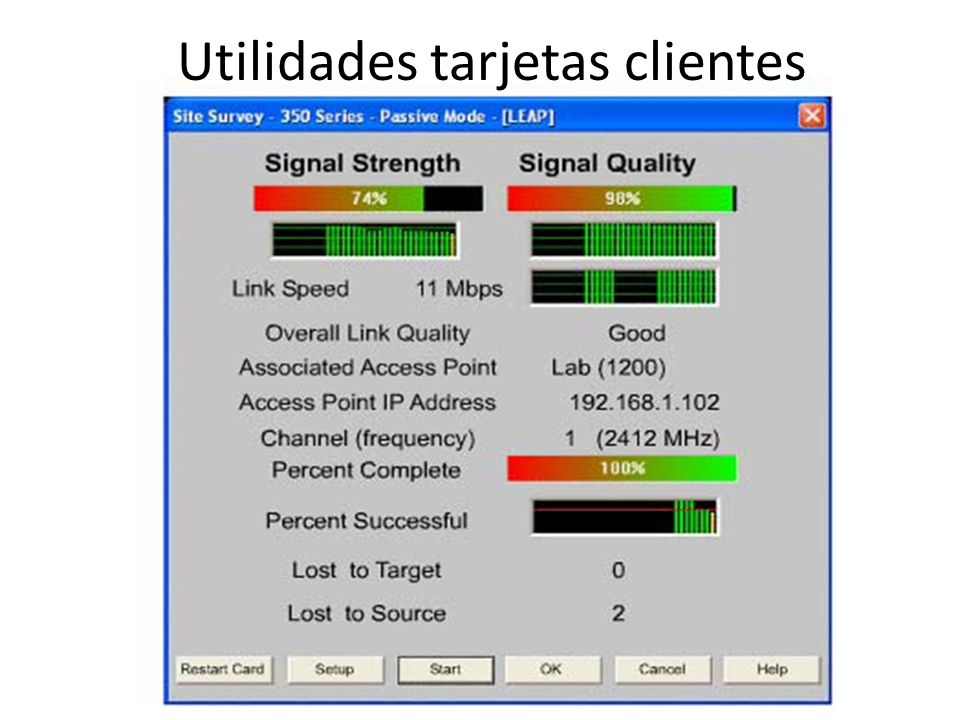

Utilidades tarjetas clientes
16

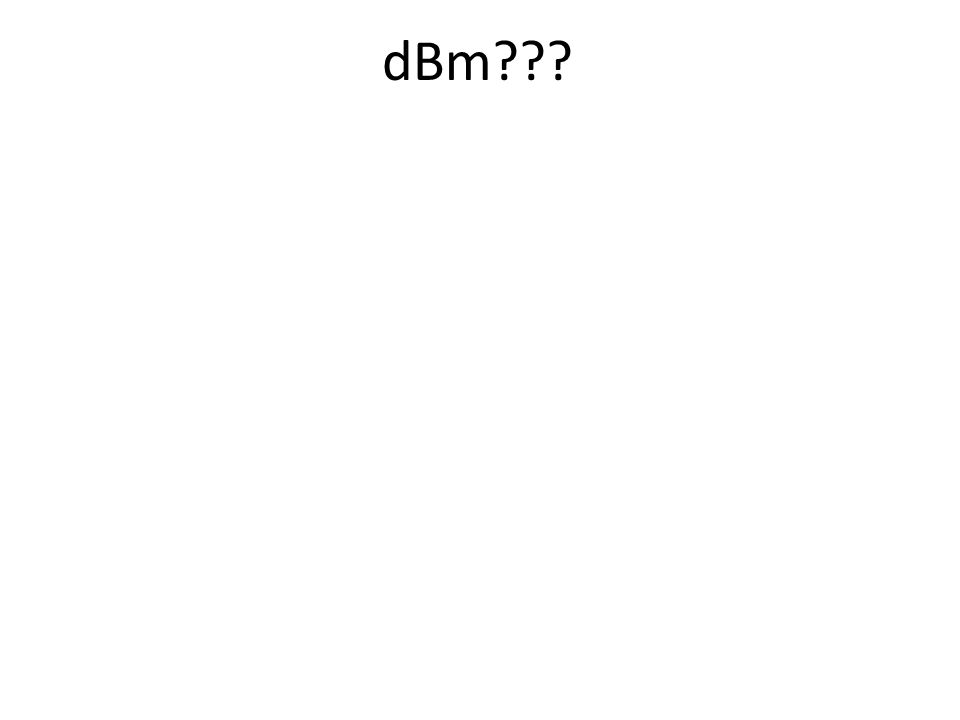

dBm???
