1 Tema: PROTOCOLOS QUE SOPORTA WIMAX INGENIERÍA DE TELECOMUNICACIONES Alumno: LUIS DANIEL FLORES ARROYO

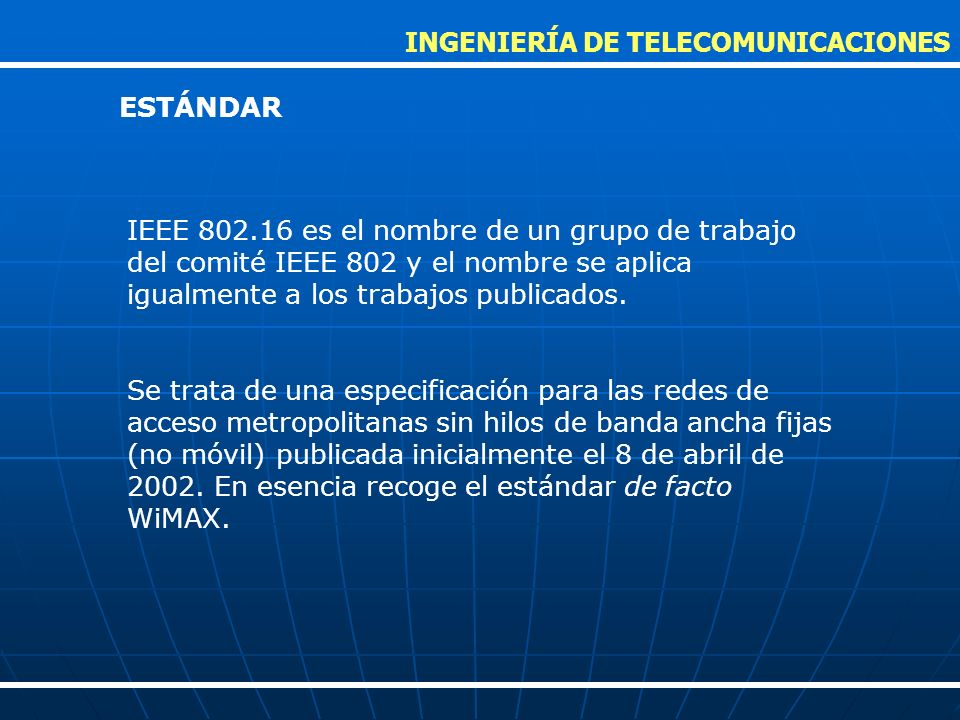

2 IEEE es el nombre de un grupo de trabajo del comité IEEE 802 y el nombre se aplica igualmente a los trabajos publicados. Se trata de una especificación para las redes de acceso metropolitanas sin hilos de banda ancha fijas (no móvil) publicada inicialmente el 8 de abril de En esencia recoge el estándar de facto WiMAX. INGENIERÍA DE TELECOMUNICACIONES ESTÁNDAR

3 El estándar actual es el IEEE , aprobado en El estandar ocupa el espectro de frecuencias ampliamente, usando las frecuencias desde 2 hasta 11 Ghz para la comunicación de la última milla (de la estación base a los usuarios finales) y ocupando frecuencias entre 11 y 60 Ghz para las comunicaciones con línea vista entre las estaciones bases. Un aspecto importante del estándar x es que define un nivel MAC (Media Acces layer) que soporta múltiples enlaces físicos (PHY). Esto es esencial para que los fabricantes de equipos puedan diferenciar sus productos y ofrecer soluciones adaptadas a diferentes entornos de uso INGENIERÍA DE TELECOMUNICACIONES ESTÁNDAR

4 La red ofrece un amplio rango de opciones de implementación para cubrir áreas extendidas y de última milla. Las recomendaciones para las implementaciones: la aplicación se adapta en las áreas rurales. El intercambio de redes autorizadas de Wi-Fi trae consigo la posibilidad de un servicio inalámbrico barato para las áreas urbanas y suburbanas. WiMAX ( ) provee conectividad inalámbrica de banda ancha a las áreas más allá del alcance de la banda ancha tradicional (xDSL y T1) INGENIERÍA DE TELECOMUNICACIONES ESTÁNDAR

5 El estándar IEEE con revisiones específicas se ocupa de dos modelos de uso: oFijo oMóvil INGENIERÍA DE TELECOMUNICACIONES ESTÁNDAR

6 WIMAX fijo IEEE IEEE es una tecnología reciente de acceso inalámbrico fijo, lo que significa que está diseñada para servir como una tecnología de reemplazo del DSL inalámbrico, para competir con los proveedores de cable de banda ancha o DSL, o para proveer un acceso básico de voz y banda ancha en áreas donde no existe ninguna otra tecnología de acceso. INGENIERÍA DE TELECOMUNICACIONES FIJO

7 WIMAX fijo IEEE IEEE es una tecnología reciente de acceso inalámbrico fijo, lo que significa que está diseñada para servir como una tecnología de reemplazo del DSL inalámbrico, para competir con los proveedores de cable de banda ancha o DSL, o para proveer un acceso básico de voz y banda ancha en áreas donde no existe ninguna otra tecnología de acceso. La versión fija del estándar WiMAX fue aprobada en junio de 2004 INGENIERÍA DE TELECOMUNICACIONES FIJO

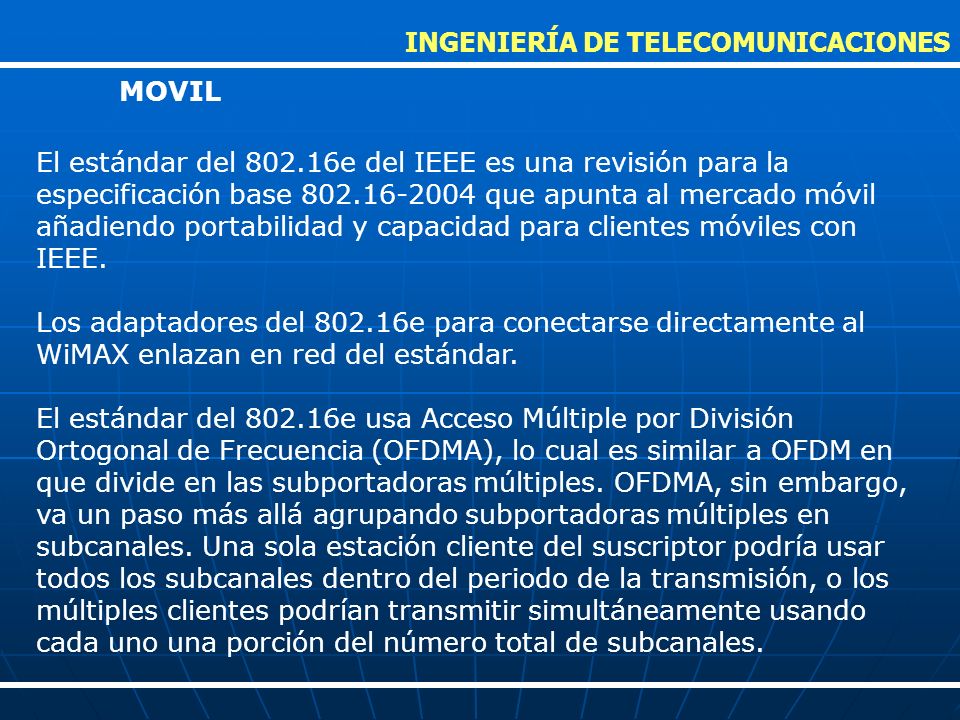

8 El estándar del e del IEEE es una revisión para la especificación base que apunta al mercado móvil añadiendo portabilidad y capacidad para clientes móviles con IEEE. Los adaptadores del e para conectarse directamente al WiMAX enlazan en red del estándar. El estándar del e usa Acceso Múltiple por División Ortogonal de Frecuencia (OFDMA), lo cual es similar a OFDM en que divide en las subportadoras múltiples. OFDMA, sin embargo, va un paso más allá agrupando subportadoras múltiples en subcanales. Una sola estación cliente del suscriptor podría usar todos los subcanales dentro del periodo de la transmisión, o los múltiples clientes podrían transmitir simultáneamente usando cada uno una porción del número total de subcanales. INGENIERÍA DE TELECOMUNICACIONES MOVIL

9 El estándar del IEEE mejora la entrega de última milla en varios aspectos cruciales: La interferencia del multicamino. El retraso difundido. La robustez. INGENIERÍA DE TELECOMUNICACIONES

10 El estándar IEEE hace referencia a un sistema BWA (Broadband Wireless Access) de alta tasa de transmisión de datos y largo alcance (hasta 50-60km), escalable, y que permite trabajar en bandas del espectro tanto "licenciado" como "no licenciado". El servicio, tanto móvil como fijo, se proporciona empleando antenas sectoriales tradicionales o bien antenas adaptativas con modulaciones flexibles que permiten intercambiar ancho de banda por alcance. INGENIERÍA DE TELECOMUNICACIONES CARACTERÍSTICAS DEL ESTÁNDAR (WIMAX)

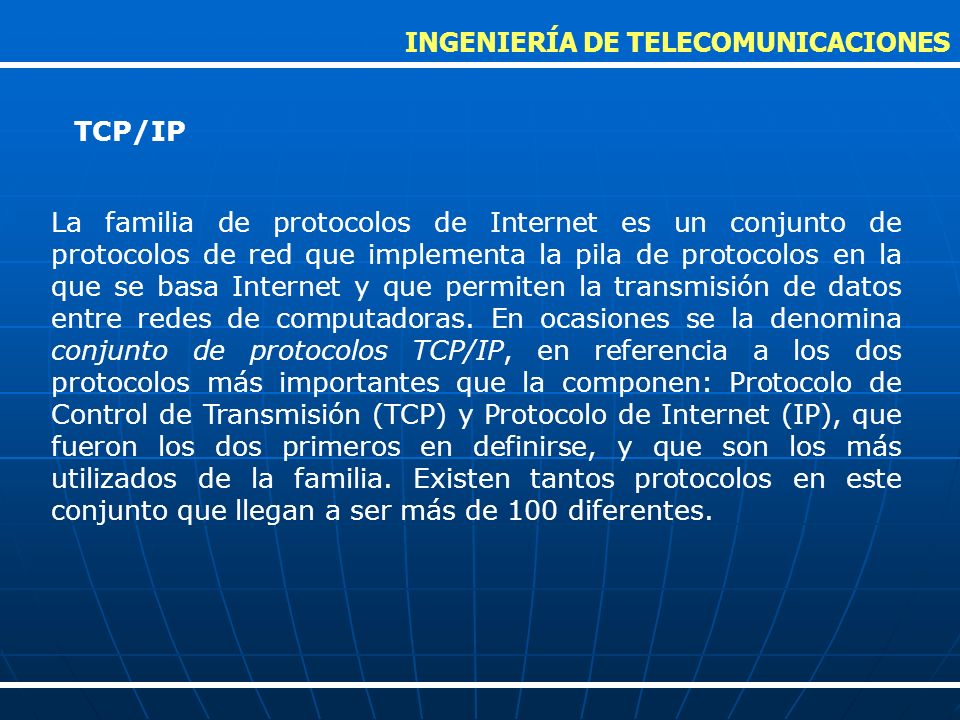

11 La familia de protocolos de Internet es un conjunto de protocolos de red que implementa la pila de protocolos en la que se basa Internet y que permiten la transmisión de datos entre redes de computadoras. En ocasiones se la denomina conjunto de protocolos TCP/IP, en referencia a los dos protocolos más importantes que la componen: Protocolo de Control de Transmisión (TCP) y Protocolo de Internet (IP), que fueron los dos primeros en definirse, y que son los más utilizados de la familia. Existen tantos protocolos en este conjunto que llegan a ser más de 100 diferentes. INGENIERÍA DE TELECOMUNICACIONES TCP/IP

12 TCP/IP es el protocolo común utilizado por todos los ordenadores conectados a Internet, de manera que éstos puedan comunicarse entre sí TCP/IP es compatible con cualquier sistema operativo y con cualquier tipo de hardware. El TCP/IP es la base de Internet, y sirve para enlazar computadoras que utilizan diferentes sistemas operativos, incluyendo PC, minicomputadoras y computadoras centrales sobre redes de área local (LAN) y área extensa (WAN). INGENIERÍA DE TELECOMUNICACIONES ARQUITECTURA DE TCP/IP

13 TCP/IP no es un único protocolo, sino que es en realidad lo que se conoce con este nombre es un conjunto de protocolos que cubren los distintos niveles del modelo OSI. Los dos protocolos más importantes son el TCP (Transmission Control Protocol) y el IP (Internet Protocol), que son los que dan nombre al conjunto. La arquitectura del TCP/IP consta de cinco niveles o capas en las que se agrupan los protocolos, y que se relacionan con los niveles OSI de la siguiente manera: INGENIERÍA DE TELECOMUNICACIONES ARQUITECTURA DE TCP/IP

14 Aplicación: Se corresponde con los niveles OSI de aplicación, presentación y sesión. Aquí se incluyen protocolos destinados a proporcionar servicios, tales como correo electrónico (SMTP), transferencia de ficheros (FTP), conexión remota (TELNET) y otros más recientes como el protocolo HTTP (Hypertext Transfer Protocol). Transporte: Coincide con el nivel de transporte del modelo OSI. Los protocolos de este nivel, tales como TCP y UDP, se encargan de manejar los datos y proporcionar la fiabilidad necesaria en el transporte de los mismos. INGENIERÍA DE TELECOMUNICACIONES ARQUITECTURA DE TCP/IP

15 Internet: Es el nivel de red del modelo OSI. Incluye al protocolo IP, que se encarga de enviar los paquetes de información a sus destinos correspondientes. Es utilizado con esta finalidad por los protocolos del nivel de transporte. Físico: Análogo al nivel físico del OSI. Red: Es la interfaz de la red real. TCP/IP no especifíca ningún protocolo concreto, así es que corre por las interfaces conocidas, como por ejemplo: 802.2, CSMA/CD, X.25, etc. INGENIERÍA DE TELECOMUNICACIONES ARQUITECTURA DE TCP/IP

16 La diferencia más notable entre los modelos de TCP/IP y OSI es el nivel de Aplicación, en TCP/IP se integran algunos niveles del modelo OSI en su nivel de Aplicación. Una interpretación simplificada de la pila se muestra debajo INGENIERÍA DE TELECOMUNICACIONES ARQUITECTURA DE TCP/IP

17 FTP (File Transfer Protocol). Se utiliza para transferencia de archivos. SMTP (Simple Mail Transfer Protocol). Es una aplicación para el correo electrónico. TELNET: Permite la conexión a una aplicación remota desde un proceso o terminal. RPC (Remote Procedure Call). Permite llamadas a procedimientos situados remotamente. Se utilizan las llamadas a RPC como si fuesen procedimientos locales. SNMP (Simple Network Management Protocol). Se trata de una aplicación para el control de la red. NFS (Network File System). Permite la utilización de archivos distribuidos por los programas de la red. X-Windows. Es un protocolo para el manejo de ventanas e interfaces de usuario. INGENIERÍA DE TELECOMUNICACIONES PROTOCOLOS TCP/IP

18 FIN !!! INGENIERÍA DE TELECOMUNICACIONES
