1 III Jornadas META – Gijón, 6 Octubre 20081 Requisitos & Arquitecturas  Actividades desarrolladas  Desafíos de investigación Definición de una propuesta metodológica para la gestión del conocimiento arquitectónico Definición de una propuesta para la aplicación de estilos arquitectónicos  Desafíos tecnológicos Desarrollo de un gestor de patrones arquitectónicos integrado en MORPHEUS Evaluación de la aplicabilidad de MORPHEUS para soporte de la variabilidad con reuso

2 2 Requisitos & Arquitecturas  Actividades desarrolladas  E. Navarro, C. E. Cuesta: Automating the Trace of Architectural Design Decisions and Rationales Using a MDD Approach. ECSA 2008: 114-130.  E. Navarro, P. Letelier, I. Ramos, Automating the appliance of Architectural Styles, IST(under review)  E. Navarro, P. Letelier, A. Gómez, MORPHEUS: tool support for the management of requirements, JSS(under review)  E. Navarro, C. E. Cuesta, A Model-Driven process for Architectural Knowledge, Special Issue on Design Decision, JSS (under review) III Jornadas META - Gijón, 6 octubre 2008

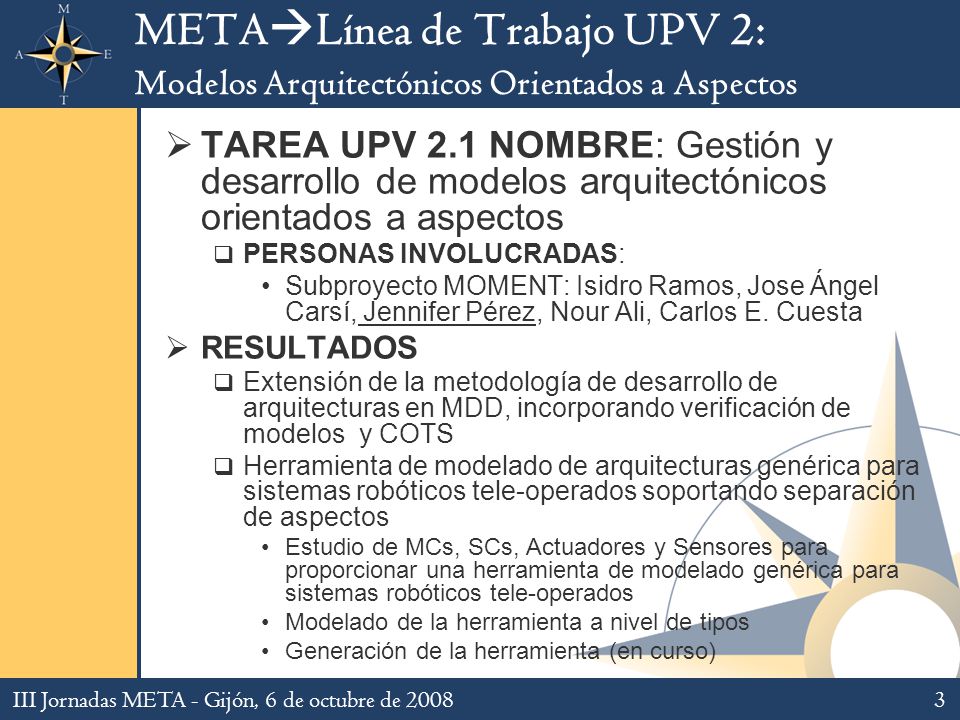

3 III Jornadas META - Gijón, 6 de octubre de 20083 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos  TAREA UPV 2.1 NOMBRE: Gestión y desarrollo de modelos arquitectónicos orientados a aspectos  PERSONAS INVOLUCRADAS: Subproyecto MOMENT: Isidro Ramos, Jose Ángel Carsí, Jennifer Pérez, Nour Ali, Carlos E. Cuesta  RESULTADOS  Extensión de la metodología de desarrollo de arquitecturas en MDD, incorporando verificación de modelos y COTS  Herramienta de modelado de arquitecturas genérica para sistemas robóticos tele-operados soportando separación de aspectos Estudio de MCs, SCs, Actuadores y Sensores para proporcionar una herramienta de modelado genérica para sistemas robóticos tele-operados Modelado de la herramienta a nivel de tipos Generación de la herramienta (en curso)

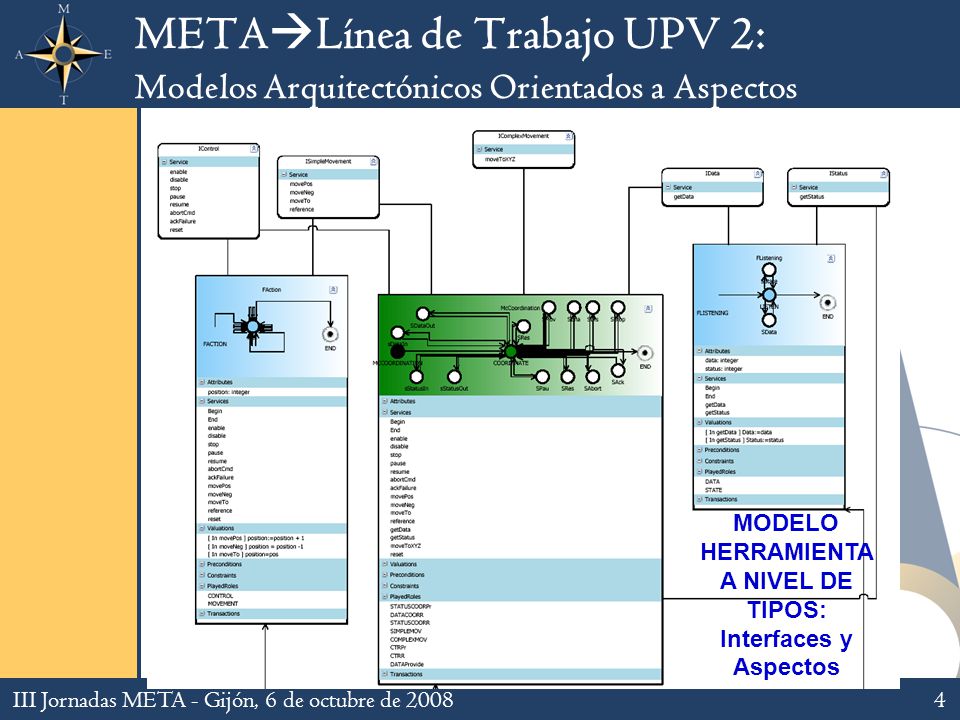

4 III Jornadas META - Gijón, 6 de octubre de 20084 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos MODELO HERRAMIENTA A NIVEL DE TIPOS: Interfaces y Aspectos

5 III Jornadas META - Gijón, 6 de octubre de 20085 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos MODELO HERRAMIENTA A NIVEL DE TIPOS: Elementos Arquitectónicos

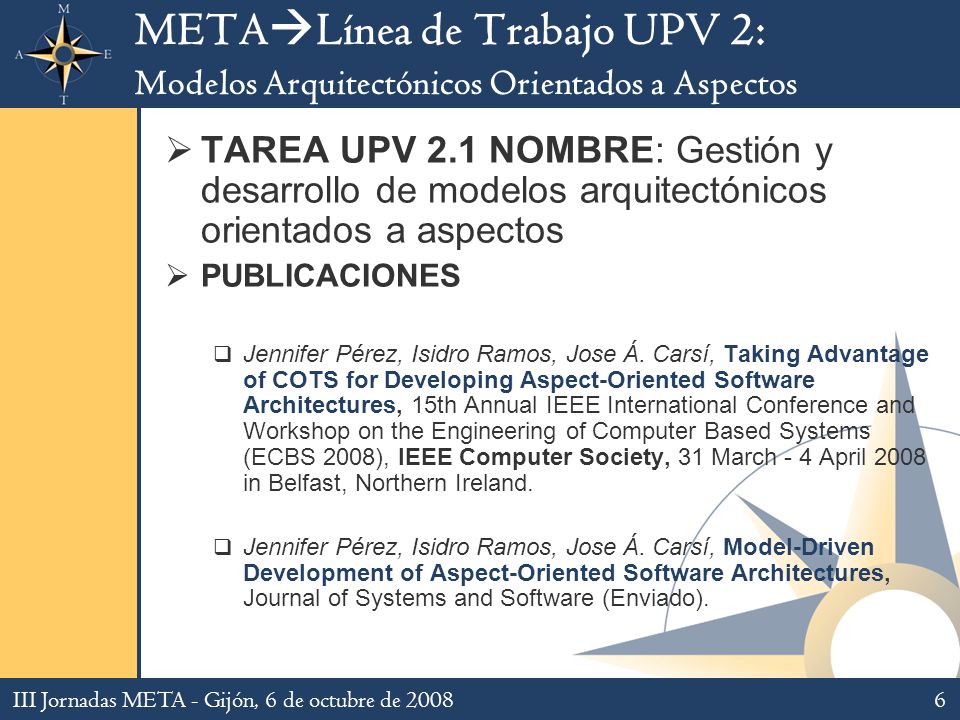

6 III Jornadas META - Gijón, 6 de octubre de 20086 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos  TAREA UPV 2.1 NOMBRE: Gestión y desarrollo de modelos arquitectónicos orientados a aspectos  PUBLICACIONES  Jennifer Pérez, Isidro Ramos, Jose Á. Carsí, Taking Advantage of COTS for Developing Aspect-Oriented Software Architectures, 15th Annual IEEE International Conference and Workshop on the Engineering of Computer Based Systems (ECBS 2008), IEEE Computer Society, 31 March - 4 April 2008 in Belfast, Northern Ireland.  Jennifer Pérez, Isidro Ramos, Jose Á. Carsí, Model-Driven Development of Aspect-Oriented Software Architectures, Journal of Systems and Software (Enviado).

7 III Jornadas META - Gijón, 6 de octubre de 20087 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos  TAREA UPV 2.1 NOMBRE: Gestión y desarrollo de modelos arquitectónicos orientados a aspectos  Trabajo Futuro  Explotación de resultados Artículo sobre la herramienta de modelado de arquitecturas genérica para sistemas robóticos tele- operados soportando separación de aspectos (Congreso nivel A) Artículo sobre el cálculo pi con prioridades para la coordinación de aspectos y componentes (revista índice impacto JCR)

8 III Jornadas META - Gijón, 6 de octubre de 20088 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos  TAREA UPV 2.3 NOMBRE: Definición y desarrollo de un modelo de evolución para arquitecturas software orientadas a aspectos  PERSONAS INVOLUCRADAS: Subproyecto MOMENT:Isidro Ramos, Jose Ángel Carsí, Jennifer Pérez, Nour Ali, Carlos E. Cuesta, Cristóbal Costa  Trabajos realizados  Evolución de tipos (trabajo en curso) Definición de un modelo de evolución dinámica para componentes basado en aspectos Adaptación de PRISMANET

9 III Jornadas META - Gijón, 6 de octubre de 20089 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos  TAREA UPV 2.3 NOMBRE: Definición y desarrollo de un modelo de evolución para arquitecturas software orientadas a aspectos  Trabajos realizados  Reconfiguración dinámica (trabajo en curso) Definición de un modelo de reconfiguración para arquitecturas basado en aspectos Estudio de la infraestructura necesaria Adaptación de PRISMANET  Caso de estudio Reconfiguración dinámica aplicada a la tolerancia a fallos de un sistema de visión de un robot agrícola

10 III Jornadas META - Gijón, 6 de octubre de 200810 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos  TAREA UPV 2.3 NOMBRE: Definición y desarrollo de un modelo de evolución para arquitecturas software orientadas a aspectos  Publicaciones  Cristóbal Costa, Jennifer Pérez, Jose Á. Carsí, Managing Dynamic Evolution of Architectural Types, 2nd European Conference on Software Architectures (ECSA 2008), LNCS 5292, Chipre, Septiembre, 2008.  Cristóbal Costa, Jennifer Pérez, Jose Á. Carsí, Soporte a la Evolución Dinámica de Tipos Arquitectónicos, Workshop on Autonomic and SELF-adaptive Systems, junto a JISBD 2008, Gijón, Octubre, 2008.

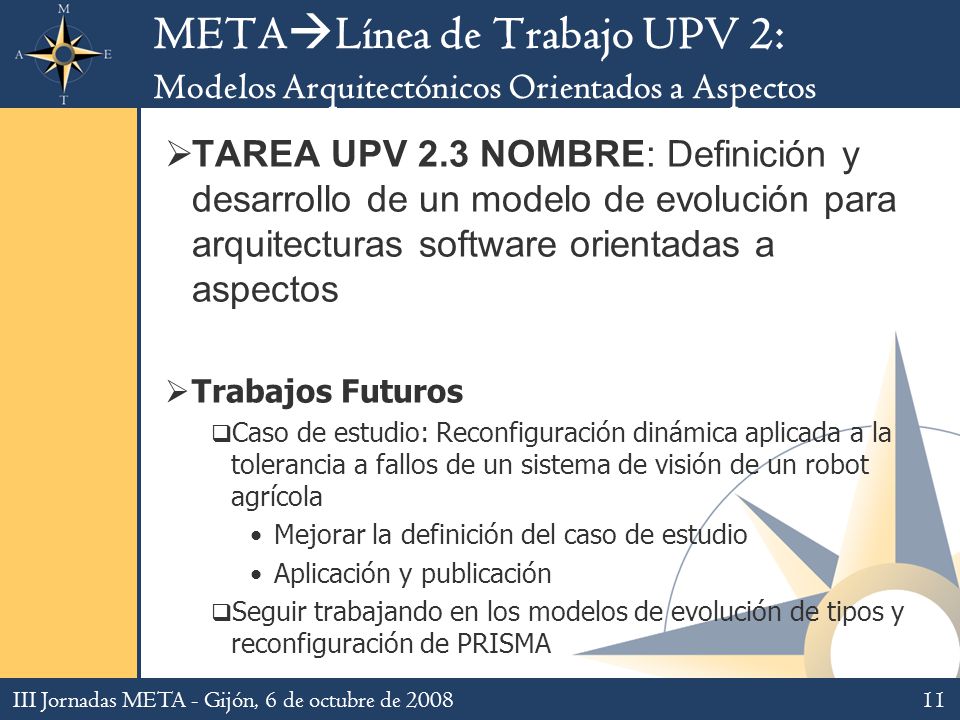

11 III Jornadas META - Gijón, 6 de octubre de 200811 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos  TAREA UPV 2.3 NOMBRE: Definición y desarrollo de un modelo de evolución para arquitecturas software orientadas a aspectos  Trabajos Futuros  Caso de estudio: Reconfiguración dinámica aplicada a la tolerancia a fallos de un sistema de visión de un robot agrícola Mejorar la definición del caso de estudio Aplicación y publicación  Seguir trabajando en los modelos de evolución de tipos y reconfiguración de PRISMA

12 III Jornadas META - Gijón, 6 de octubre de 200812 META  Línea de Trabajo UPV 2: Modelos Arquitectónicos Orientados a Aspectos  TAREA UPV 2.4 NOMBRE: Análisis y validación de modelos arquitecturas software orientadas a aspectos  PERSONAS INVOLUCRADAS: Subproyecto MOMENT: Isidro Ramos, Jose Ángel Carsí, Patricio Letelier, Jenifer Pérez, Nour Ali, Carlos E. Cuesta, Emilio Insfrán, Elena Navarro  Trabajo en curso  Análisis  Metodología y modelo PRISMA Medición de mediante un experimento de las ventajas e inconvenientes de la propuesta. –Personas involucradas: Silvia Abrao, Nour Ali, y Jennifer Pérez

13  Trabajos realizados  Reconfiguración dinámica Soporte a la reconfiguración dinámica autonómica orientada a aspectos PRISMANET: Incorporación de la quiescencia y el soporte transaccional de los procesos de reconfiguración  Evolución Dinámica de Tipos Soporte a la evolución de tipos incremental en tiempo de ejecución PRISMANET: Incorporación de los mecanismos para la evolución de tipos e instancias en tiempo de ejecución (en desarrollo)  Costa C., Pérez J., Carsí J.A. Managing Dynamic Adaptation of Architectural Types. In: 2nd European Conference on Software Architecture (ECSA’08). Springer LNCS, vol. 5292, pp. 281-289. Paphos, Cyprus, September 2008.  Costa C., Pérez J., Carsí J.A. Soporte a la Evolución Dinámica de Tipos Arquitectónicos. Workshop of Autonomic and Self-Adaptive Systems (WASELF’08), junto a las JISBD 2008. Gijón, Octubre 2008 III Jornadas META - Gijón, 6 octubre 200813 Evolución Dinámica de Arquitecturas SW

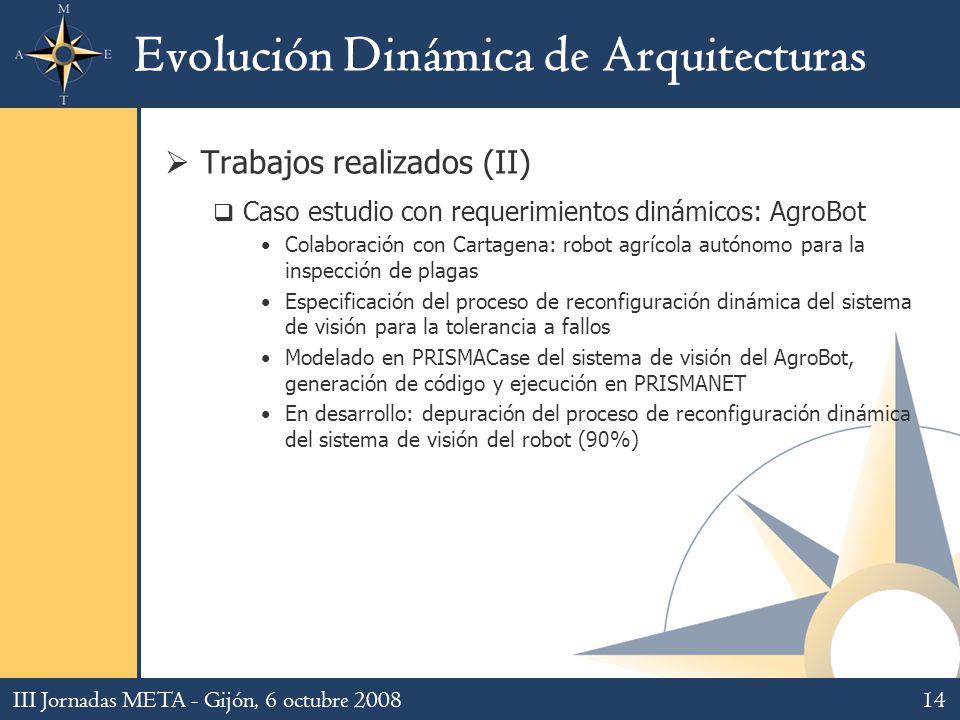

14 III Jornadas META - Gijón, 6 octubre 200814 Evolución Dinámica de Arquitecturas  Trabajos realizados (II)  Caso estudio con requerimientos dinámicos: AgroBot Colaboración con Cartagena: robot agrícola autónomo para la inspección de plagas Especificación del proceso de reconfiguración dinámica del sistema de visión para la tolerancia a fallos Modelado en PRISMACase del sistema de visión del AgroBot, generación de código y ejecución en PRISMANET En desarrollo: depuración del proceso de reconfiguración dinámica del sistema de visión del robot (90%)

15 Baseline-Oriented Modeling: Una aproximación MDA basada en Líneas de Producto Software para generar aplicaciones (caso de estudio: Sistemas Expertos en tareas de diagnóstico) Isidro Ramos Salavert Ma. Eugenia Cabello Espinosa Abel Gómez LLana META´08

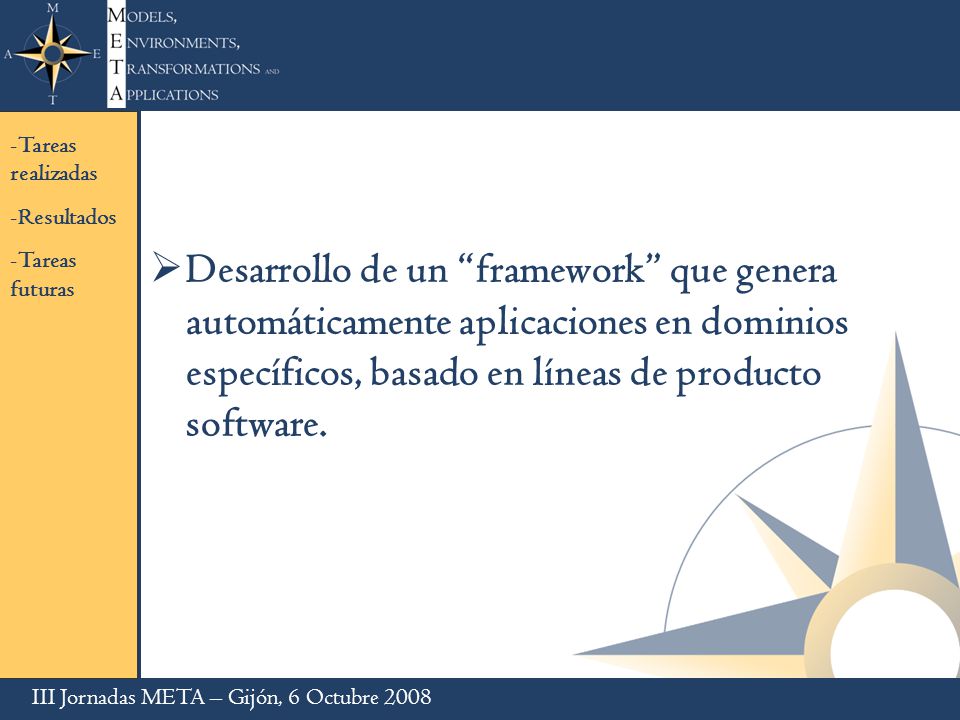

16 27/04/2015 16  Desarrollo de un “framework” que genera automáticamente aplicaciones en dominios específicos, basado en líneas de producto software. -Tareas realizadas -Resultados -Tareas futuras III Jornadas META – Gijón, 6 Octubre 2008

17 17 SPL FOM RAS SPEM Aplicando: Procesar la ingeniería de LPS: Ing. Dominio Ing. Aplicación Insertar “features” Especificar y empaquetar “assets” Modelar procesos de desarrollo SW Considerando: Arquitectura SE Modelo PRISMA Variabilidad diagnóstico MDA Generar automáticamente aplicaciones, y Considerar alto nivel de abstracción III Jornadas META – Gijón, 6 Octubre 2008

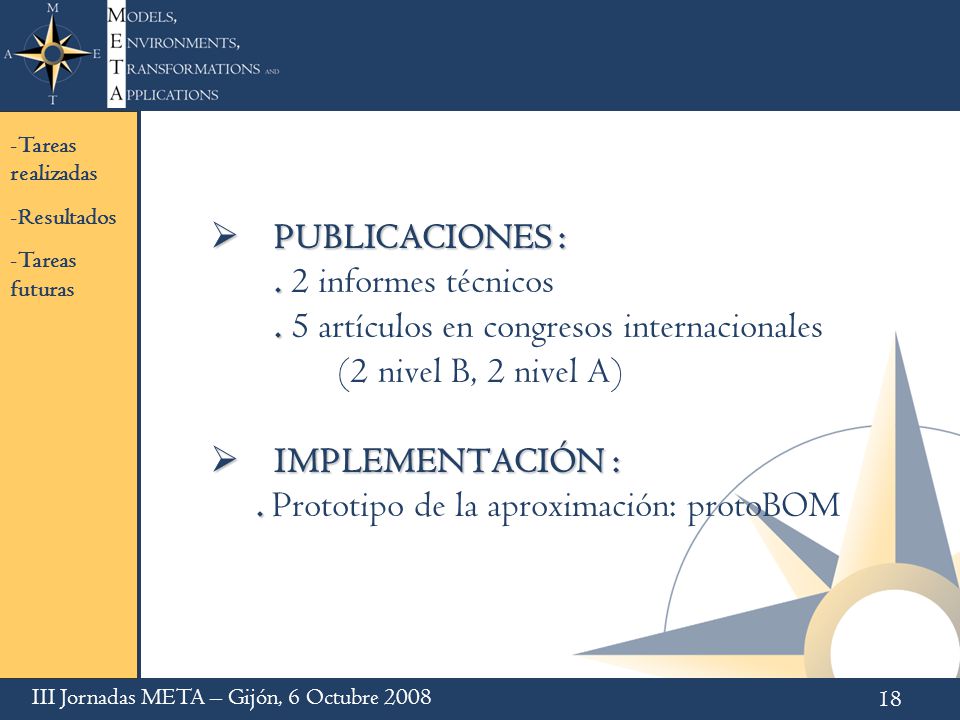

18 18  PUBLICACIONES :.. 2 informes técnicos.. 5 artículos en congresos internacionales (2 nivel B, 2 nivel A)  IMPLEMENTACIÓN :.. Prototipo de la aproximación: protoBOM -Tareas realizadas -Resultados -Tareas futuras III Jornadas META – Gijón, 6 Octubre 2008

19 19  Desarrollo de la aproximación BOM aplicando técnicas de transformación de modelos.  Implementación de un prototipo.  Estudio de la taxonomía de los sistemas software & las LPS (variabilidad y relaciones “is_a”, “is_instance_of”, etc. ). -Tareas realizadas -Resultados -Tareas futuras III Jornadas META – Gijón, 6 Octubre 2008

20 20  Informes técnicos  Cabello Ma. Eugenia, Gómez María, LLavador Manuel, and Ramos Isidro. “ProtoBOM: a framework that semi- automatically generates Expert Systems based on Software Product Lines”. Technical report: DSIC II/02/08, Universitat Politécnica de Valéncia, April 2008, pages 68.  Cabello Ma. Eugenia y Ramos Isidro. “Análisis y diseño de un generador automático de sistemas de diagnóstico basado en líneas de producto”. Reporte técnico: DSIC II/07/08, Universitat Politécnica de Valéncia, Jul. 2008, pages 236. -Tareas realizadas -Resultados -Tareas futuras III Jornadas META – Gijón, 6 Octubre 2008

21 21  Congresos Internacionales  Cabello Ma. Eugenia and Ramos Isidro. “A Generic Solution for the Construction of Diagnostic Expert Systems Based on Product Lines”. In Proceedings of the International Conference of Health Informatics- HEALTHINF´08, Madeira, Portugal, Vol. 2, pp. 237-246, Jan. 2008, ISBN 978-989-8111-16-6.  Cabello Ma. Eugenia and Ramos Isidro. “Variability Management in Product Lines for Decision Support Systems”. In Proceedings of the 10 th International Conference on Enterprise Information Systems-ICEIS´08, Barcelona, Spain, Vol. 2, pp. 49-56, Jun. 2008, ISBN: 978-989-8111-38-8.  Cabello Ma. Eugenia and Ramos Isidro. “Model-Driven Development of Decision Support Systems: tackling the variability problem”. In Proceedings of 17 th International Conference of Information Systems Development-ISD´08, Paphos, Cyprus, Ago. 2008. -Tareas realizadas -Resultados -Tareas futuras III Jornadas META – Gijón, 6 Octubre 2008

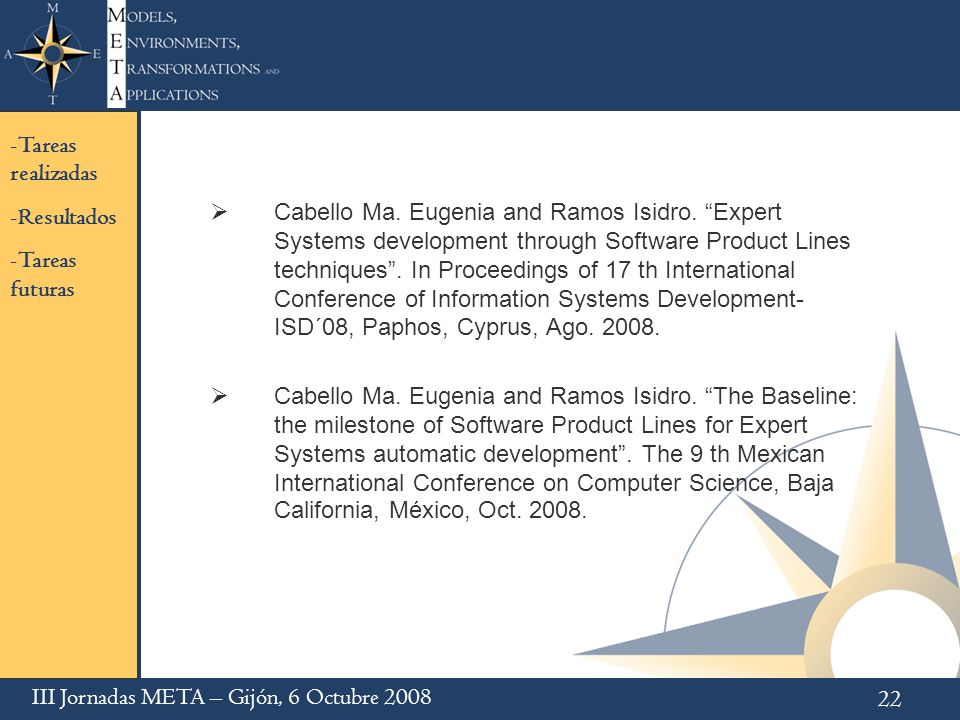

22 22  Cabello Ma. Eugenia and Ramos Isidro. “Expert Systems development through Software Product Lines techniques”. In Proceedings of 17 th International Conference of Information Systems Development- ISD´08, Paphos, Cyprus, Ago. 2008.  Cabello Ma. Eugenia and Ramos Isidro. “The Baseline: the milestone of Software Product Lines for Expert Systems automatic development”. The 9 th Mexican International Conference on Computer Science, Baja California, México, Oct. 2008. -Tareas realizadas -Resultados -Tareas futuras III Jornadas META – Gijón, 6 Octubre 2008

23 Herramienta MOMENT Actividades de DSDM ISSI – Transformaciones MDA

24 24 UPV1: Tareas  Tarea UPV 1.1: trabajos relacionados  Aproximaciones formales para metamodelado y transformaciones de modelos: TR UoL CS-08-003  Tarea UPV 1.2  Puentes de interoperabilidad EMF y Maude: JISBD’05, FASE’08, TR UoL CS-08-003  Tarea UPV 1.3  Transformaciones de modelos funcionales (FASE’06)  Transformaciones funcionales y relacionales en MOMENT2: AGTIVE’07a, AGTIVE’07b  Tarea UPV 1.4  Trazabilidad: en transformaciones de modelos funcionales (ECMDA-FA’05)  Tarea UPV 1.6  Semántica algebraica de MOF (FASE’08) y semántica basada en lógica de reescritura de tranformaciones de modelos (work in progress)  Tarea UPV 1.7  Formalización de OCL y su uso para verificación formal: ECMDA- FA06, TR UIUCDCS-R-2008-2995 III Jornadas META – Gijón, 6 Octubre 2008

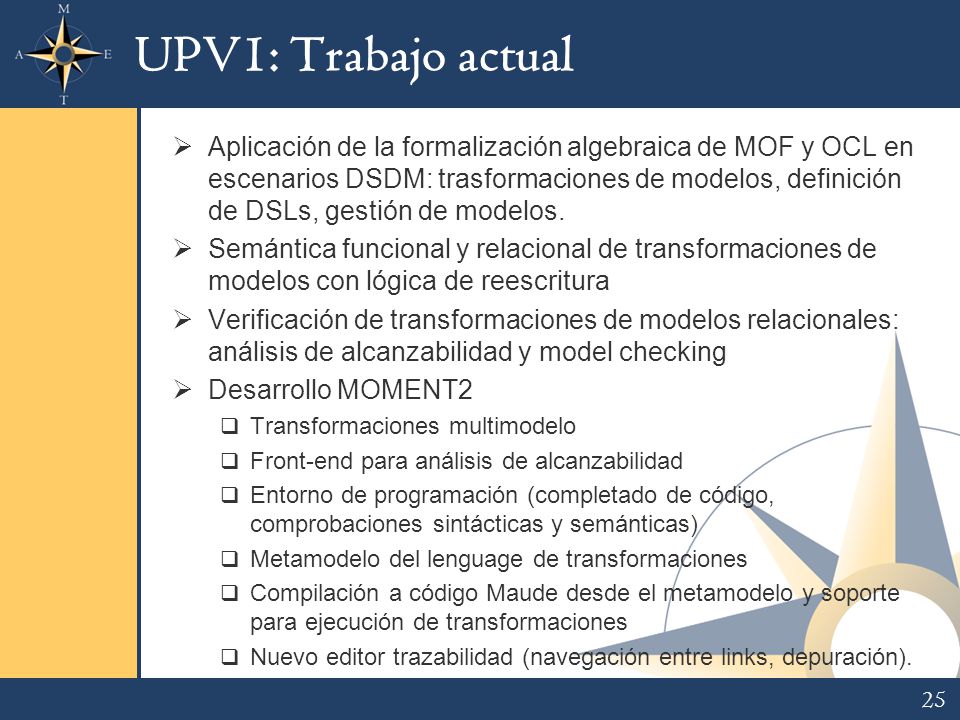

25 UPV1: Trabajo actual  Aplicación de la formalización algebraica de MOF y OCL en escenarios DSDM: trasformaciones de modelos, definición de DSLs, gestión de modelos.  Semántica funcional y relacional de transformaciones de modelos con lógica de reescritura  Verificación de transformaciones de modelos relacionales: análisis de alcanzabilidad y model checking  Desarrollo MOMENT2  Transformaciones multimodelo  Front-end para análisis de alcanzabilidad  Entorno de programación (completado de código, comprobaciones sintácticas y semánticas)  Metamodelo del lenguage de transformaciones  Compilación a código Maude desde el metamodelo y soporte para ejecución de transformaciones  Nuevo editor trazabilidad (navegación entre links, depuración). 25

26 Aplicación de DSDM en bioinformática  Pretende abordar los problemas de heterogeneidad de aplicaciones y datos.  La estructura de datos se definen como modelos.  Eleva el nivel de abstracción en el tratamiento de los datos.  Permite automatizar o semiautomatizar los procesos de migración/interoperabilidad.  Proporciona capacidades de trazabilidad de forma implícita. II Jornadas META. Cartagena, 24/25 de Enero de 2008.26

27 Aplicación de DSDM en bioinformática  Resultados 2007:  Primer prototipo sobre MOMENTv1.  Publicación en JISBD’07.  Publicación en ATEM’07 (junto a MoDELS’07).  Resultados 2008:  Publicación en Jornadas Nacionales de Bioinformática 2008.  Nueva herramienta de transformaciones (basada en un motor de código abierto).  Nuevo prototipo sobre librería de transformaciones QVT. Cubre el proceso completo (recuperado de datos, transformación, persistencia y dibujado) de forma automática. II Jornadas META. Cartagena, 24/25 de Enero de 2008.27

28 Colaboraciones con otros nodos  Nodo UCLM. Aplicación en la medición de artefactos software.  Presenta un entorno genérico para la medición de artefactos software.  Resultados 2007: Publicación en JISBD’07.  Resultados 2008: Publicación ICEIS 2008. II Jornadas META. Cartagena, 24/25 de Enero de 2008.28

29 Colaboraciones con otros grupos de trabajo  Requisitos y arquitecturas  Soporte para la ejecución de transformaciones y comprobaciones de restricciones OCL.  Resultados: 2 PFCs Herramienta de validación de restricciones OCL por línea de comandos. Herramienta por línea de comandos de ejecución de transformaciones QVT. E. Navarro, P. Letelier, A. Gómez, MORPHEUS: tool support for the management of requirements, JSS(under review) II Jornadas META. Cartagena, 24/25 de Enero de 2008.29

30 Movilidad en Arquitecturas Software basadas en aspectos y componentes. Nour Ali Isidro Ramos META´08

31 31  Nour Ali. Tesis Doctoral. Ambient-Prisma: Ambients in Aspect Oriented Software Architectures. Febrero, 2008.  N. Ali, C. Solís, I. Ramos. Comparing Architecture Description Languages for Mobile Software Systems. In Proceedings of the First International Workshop on Software Architectures and Mobility collocated with ICSE'08, pp. 33--38. ACM. -Resultados III Jornadas META – Gijón, 6 Octubre 2008

32  Trabajos realizados  Método para la obtención de modelos navegacionales a partir de modelos de proceso Tesis Doctoral de Carlos Solís (Diciembre 2008)  Uso de wikis con hipertexto espacial para realizar anotaciones en documentos digitales  Presentación de información contextual Uso de métodos de ingeniería documental –The Dynamic Document Format (HP Labs, Bristol)  Uso de líneas de producto para la elaboración de editores de planes de emergencia III Jornadas META - Gijón, 6 octubre 200832 Modelado de Sistemas de Gestión de Emergencias

33 III Jornadas META - Gijón, 6 octubre 200833 Modelado de Sistemas de Gestión de Emergencias  Publicaciones Diniz, V. B. ; Borges, M. R. S. ; Gomes, José Orlando ; Canós, José Hilario. Decision Making Support in Emergency Response. In: Frédéric Adam; Patrick Humphreys. (Org.). Encyclopedia of Decision Making and Decision Support Technologies. 1 ed. London: Information Science Reference (an imprint of IGI Global), 2008, v. 1, p. 184-191. Santos, R. S. ; Borges, M. R. S. ; Gomes, José Orlando ; Canós, José Hilário. A Cooperative Assessment of the Response Capability of Emergency Organizations. In: Proceedings of the 12th International Conference on Computer Supported Cooperative Work in Design. Xian, China. IEEE Press, 2008. v. 2. p. 1085-1090. Santos, R. S. ; Borges, M. R. S. ; Gomes, José Orlando ; Canós, José Hilário. Maturity Levels of Information Technologies in Emergency Response Organizations. In: International Workshop on Groupware, 2008, Omaha, Nebraska, USA. Groupware: Design, Implementation and Use - Lecture Notes in Computer Science. Berlin, Heidelberg : Springer, 2008. Solís, C. ; Ali, N. ShyWiki-A Spatial Hypertext Wiki. In: Proceedings of the 2008 International Symposyum on Wikis. ACM. 2008.

34 Modelado de Sistemas de Gestión de Emergencias  Actividades complementarias  Estancia en Brasil de J. H. Canós ( Sep 2008, financiada por MEC/CAPES) Objetivo: diseño de sistemas de gestión de emergencias Resultados relacionados con el proyecto a partir de mayo de 2009 34III Jornadas META - Gijón, 6 octubre 2008

35 Desarrollo de Juegos Dirigido por Modelos Un Compilador de Modelos para Juegos de PC y XBOX 360 José Á. Carsí Cubel Emanuel Montero Reyno Grupo ISSI

36 36 Motivación  El desarrollo de juegos ha aumentado de complejidad  De los 80s a los 2000: De 2 a 100 desarrolladoresDe 2 a 100 desarrolladores De < 1 millón a 12 millones $ de presupuestoDe < 1 millón a 12 millones $ de presupuesto De ~ Kbyte al ~ Gbyte de tamañoDe ~ Kbyte al ~ Gbyte de tamaño  Se utiliza tecnología de programación orientada a objetos  Motores de juego  Middleware  Necesidad de Herramientas:  Intelectuales Facilitar análisis, desarrollo y crítica de juegosFacilitar análisis, desarrollo y crítica de juegos  Industriales Incrementar la productividadIncrementar la productividad –Reducir tiempo y coste de desarrollo –Aumentar calidad del producto final III Jornadas META - Gijón, 6 octubre 2008

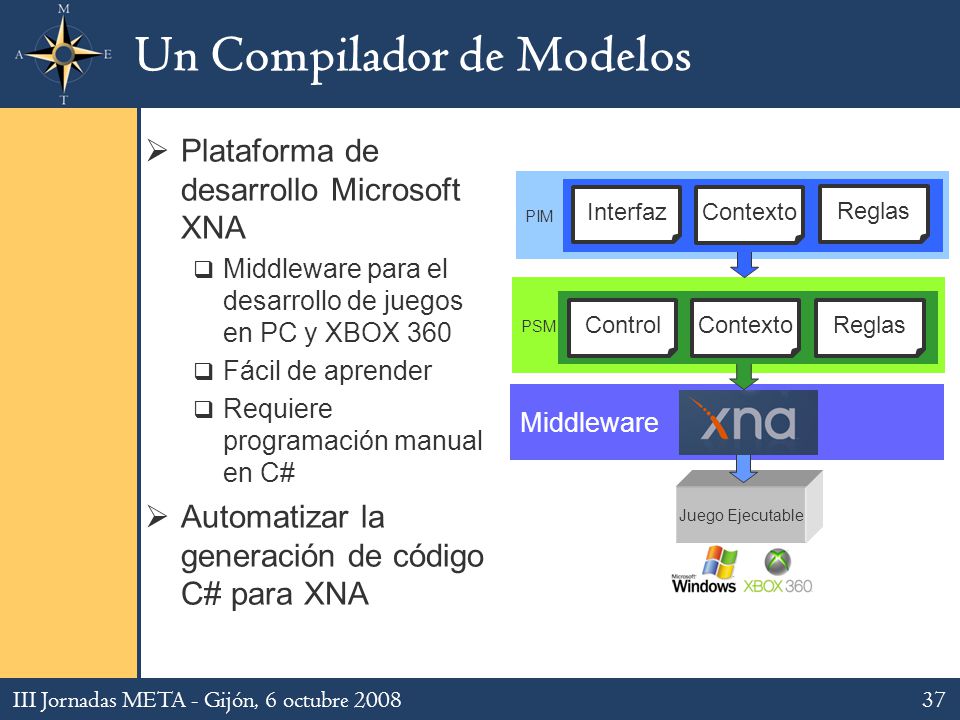

37 37 Un Compilador de Modelos  Plataforma de desarrollo Microsoft XNA  Middleware para el desarrollo de juegos en PC y XBOX 360  Fácil de aprender  Requiere programación manual en C#  Automatizar la generación de código C# para XNA Middleware PSM Control Reglas Contexto Juego Ejecutable PIM Interfaz Reglas Contexto III Jornadas META - Gijón, 6 octubre 2008

38 38 Modelo PSM de XNA  Modelo de Control  Controlador Teclado Mando XBOX 360  Elemento de Control Tecla Botón ThumbStick Trigger  Mapeo a Acción  Modelo de Contexto  Jugadores Acciones Atributos  Entidades de Juego Sprites Animaciones  Modelo de Reglas  Regla Precondición Postcondición III Jornadas META - Gijón, 6 octubre 2008

39 39 Conclusiones  Desarrollo de Juegos Dirigido por Modelos Mayor nivel de abstracción Mayor nivel de abstracción Especificación precisa en el modelo PSM Especificación precisa en el modelo PSM Compilador de Modelos: genera 100% código C# Compilador de Modelos: genera 100% código C#  Cambio de paradigma  Trabajos Futuros  Especificación PIM  Transformación PIM-PSM  Soportar la funcionalidad completa del middleware XNA en la generación de código III Jornadas META - Gijón, 6 octubre 2008
