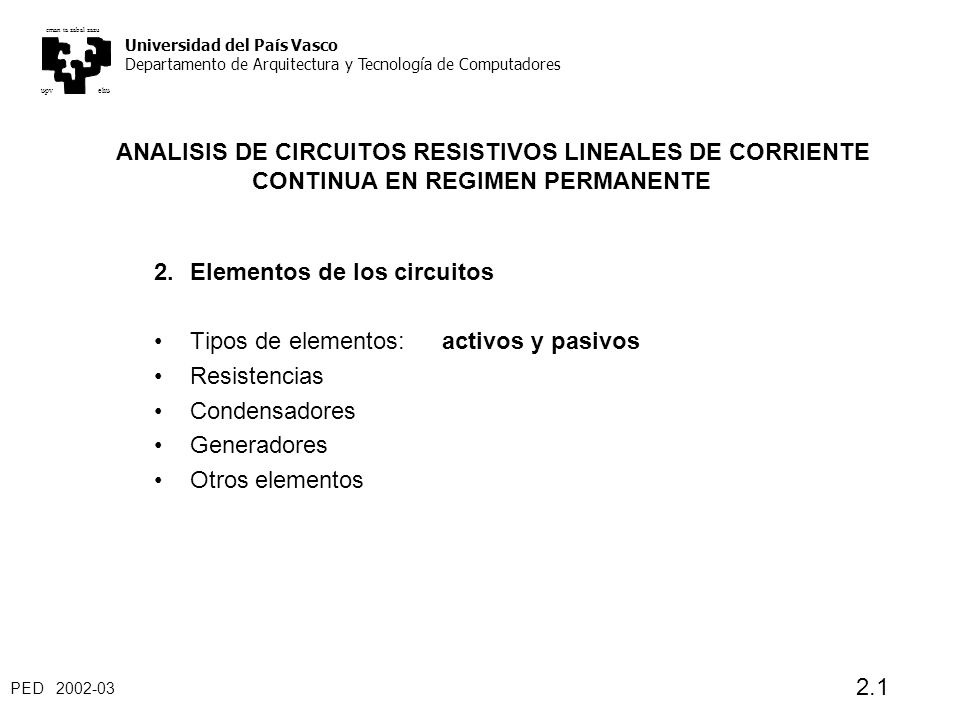

1 PED 2002-03 2.1 ANALISIS DE CIRCUITOS RESISTIVOS LINEALES DE CORRIENTE CONTINUA EN REGIMEN PERMANENTE 2. Elementos de los circuitos Tipos de elementos:activos y pasivos Resistencias Condensadores Generadores Otros elementos Universidad del País Vasco Departamento de Arquitectura y Tecnología de Computadores ehuupv eman ta zabal zazu

2 PED 2002-03 2.2 Resistencias Comportamiento: ley de Ohm Característica gráfica Símbolo: Unidad: ohmio,  1 ohmio = 1  = 1V / 1A Potencia: elementos pasivos efecto Joule

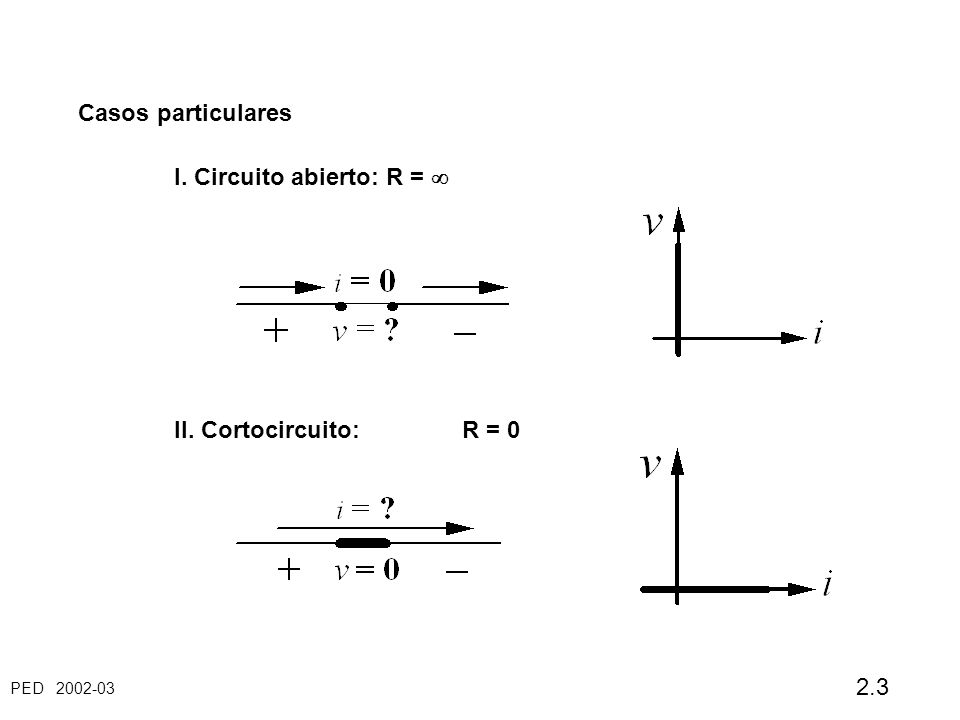

3 PED 2002-03 2.3 Casos particulares I. Circuito abierto: R =  II. Cortocircuito: R = 0

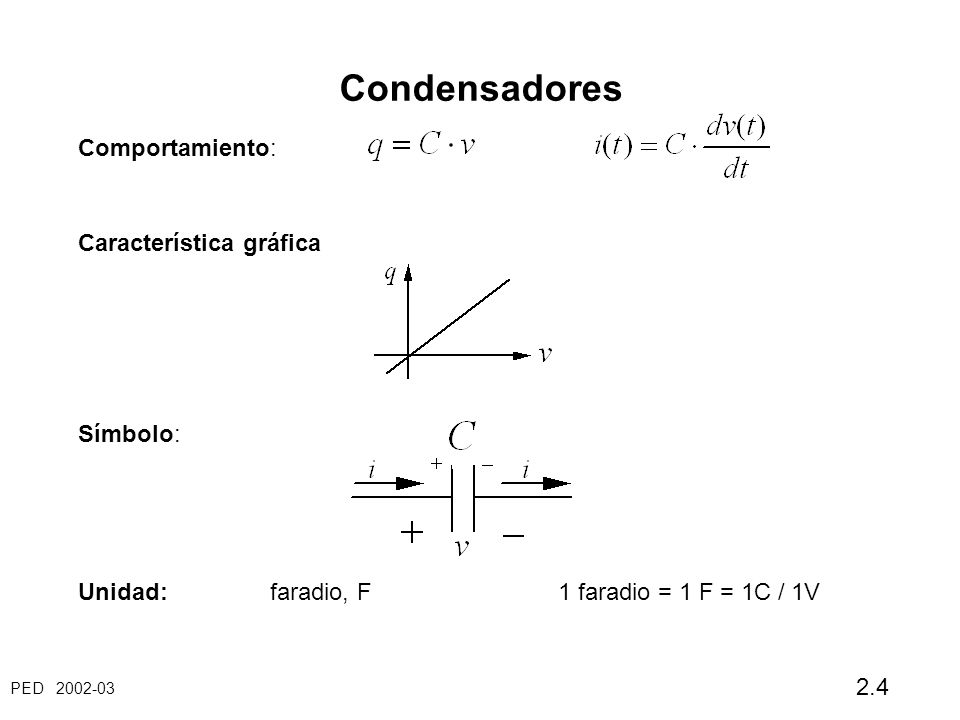

4 PED 2002-03 2.4 Condensadores Comportamiento: Característica gráfica Símbolo: Unidad: faradio, F1 faradio = 1 F = 1C / 1V

5 PED 2002-03 2.5 Doble proceso en un condensador: Proceso de carga:absorbe energía Proceso de descarga: cede energía

6 PED 2002-03 2.6 Condensador en corriente continua y régimen permanente: V cte, por tanto, I = 0 Potencia y energía en los condensadores En corriente continua y régimen permanente: p=0

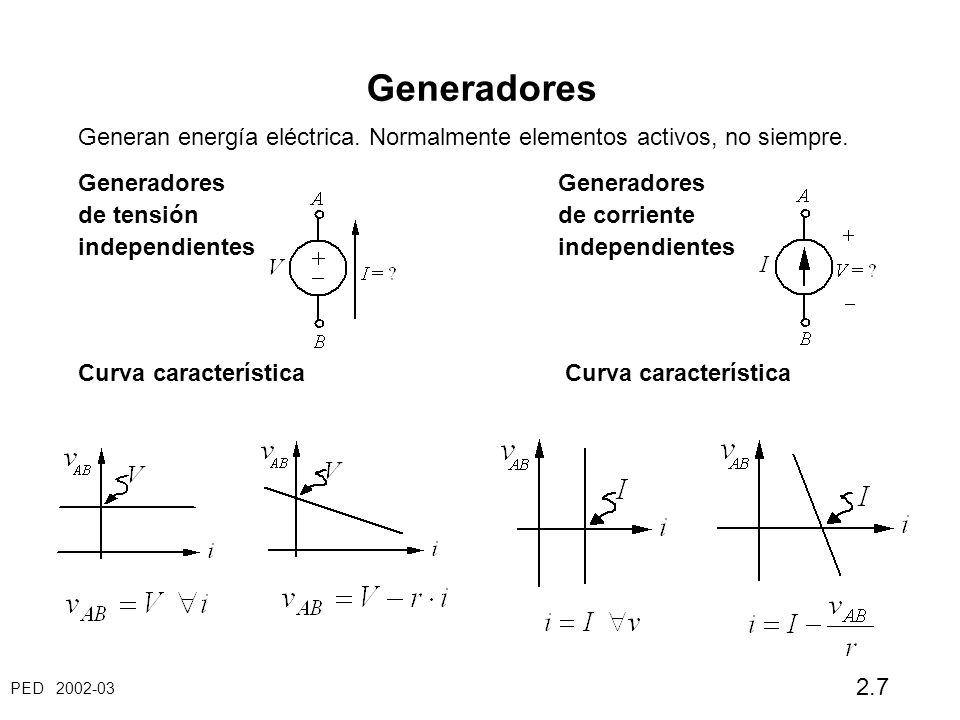

7 PED 2002-03 2.7 Generadores Generan energía eléctrica. Normalmente elementos activos, no siempre. Generadores de tensiónde corrienteindependientes Curva característica

8 PED 2002-03 2.8 Generadores de tensión Generadores de corriente dependientes Generador de tensión dependiente controlado por tensión (de otro elemento):V= f(V’)=k*V’ controlado por corriente (de otro elemento): V= f(I’)=k*I’ Generador de corriente dependiente controlado por tensión (de otro elemento):I= f(V’)=k*V’ controlado por corriente (de otro elemento):I= f(I’)=k*I’

9 PED 2002-03 2.9 Otros elementos Interruptor ideal Símbolo Doble posición abierto cerrado
