ELEMENTOS DE SEGURIDAD

Presentación del tema: "ELEMENTOS DE SEGURIDAD"— Transcripción de la presentación:

1 ELEMENTOS DE SEGURIDAD

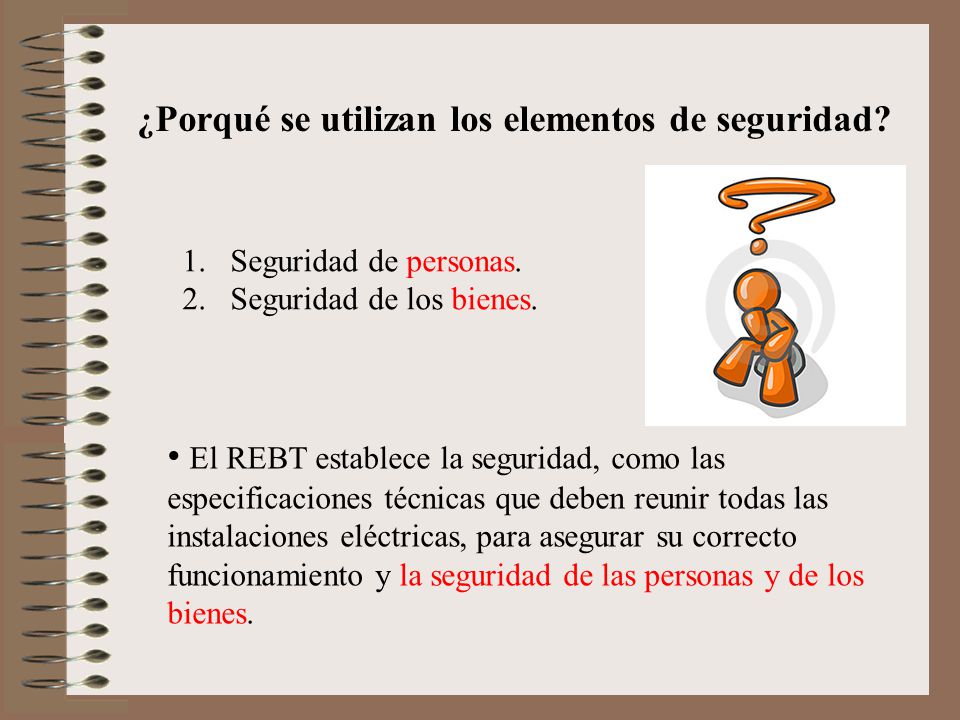

2 ¿Porqué se utilizan los elementos de seguridad?
Seguridad de personas. Seguridad de los bienes. El REBT establece la seguridad, como las especificaciones técnicas que deben reunir todas las instalaciones eléctricas, para asegurar su correcto funcionamiento y la seguridad de las personas y de los bienes.

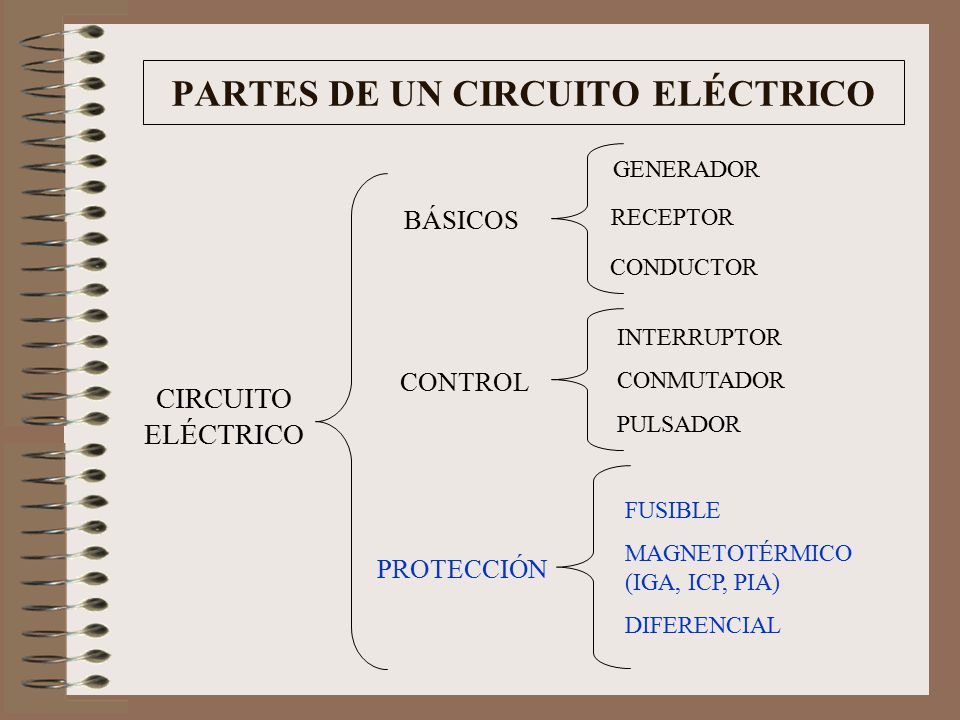

3 PARTES DE UN CIRCUITO ELÉCTRICO
GENERADOR RECEPTOR CONDUCTOR BÁSICOS INTERRUPTOR CONMUTADOR PULSADOR CONTROL CIRCUITO ELÉCTRICO EXPLICAR LA FUNCIÓN DE CADA UNO DE ELLOS. FUSIBLE MAGNETOTÉRMICO (IGA, ICP, PIA) DIFERENCIAL PROTECCIÓN

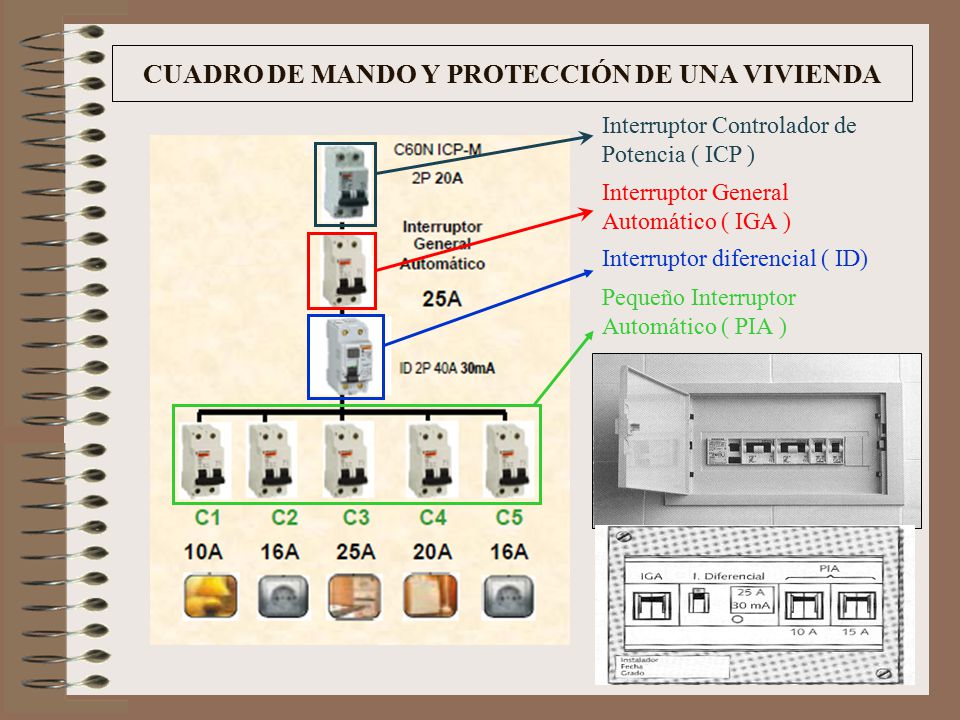

4 CUADRO DE MANDO Y PROTECCIÓN DE UNA VIVIENDA
Interruptor Controlador de Potencia ( ICP ) Interruptor General Automático ( IGA ) Interruptor diferencial ( ID) Pequeño Interruptor Automático ( PIA )

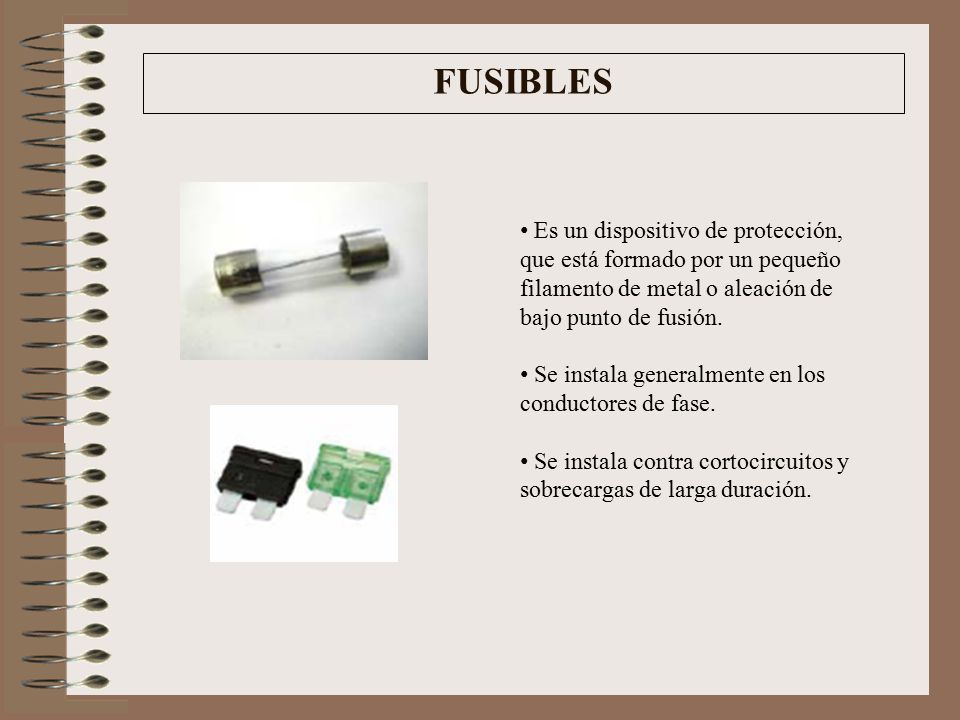

5 FUSIBLES Es un dispositivo de protección, que está formado por un pequeño filamento de metal o aleación de bajo punto de fusión. Se instala generalmente en los conductores de fase. Se instala contra cortocircuitos y sobrecargas de larga duración.

6 INTERRUPTOR MAGNETOTÉRMICO
Elemento de protección de instalaciones eléctricas, que las protege contra sobrecargas y cortocircuitos. Cuando ocurre un cortocircuito, aparece una corriente muy grande, que al atravesar el solenoide provoca en éste un campo magnético que abre el circuito eléctrico. En caso de sobrecarga, el circuito se calienta deformando el bimetal y abriendo el circuito eléctrico. Dependiendo del número de polos, su calibre y la posición en el circuito eléctrico, se le denomina ICP, IGA o PIA.

7 INTERRUPTOR CONTROLADOR
DE POTENCIA ( ICP ) Interruptor destinado a interrumpir el paso de la electricidad cuando esta exceda una potencia determinada. Va instalado en la caja que también aloja a automáticos y diferenciales. Se le distingue por llevar impreso ICP y por estar sellado por la compañía eléctrica.

8 INTERRUPTOR GENERAL AUTOMÁTICO (IGA)
Interruptor magnetotérmico utilizado como interruptor de protección general de todos los circuitos de un suministro. Desconecta todo el sistema eléctrico de la instalación Se suele utilizar en cuadros eléctricos donde uno o más circuitos ocupan la misma canalización.

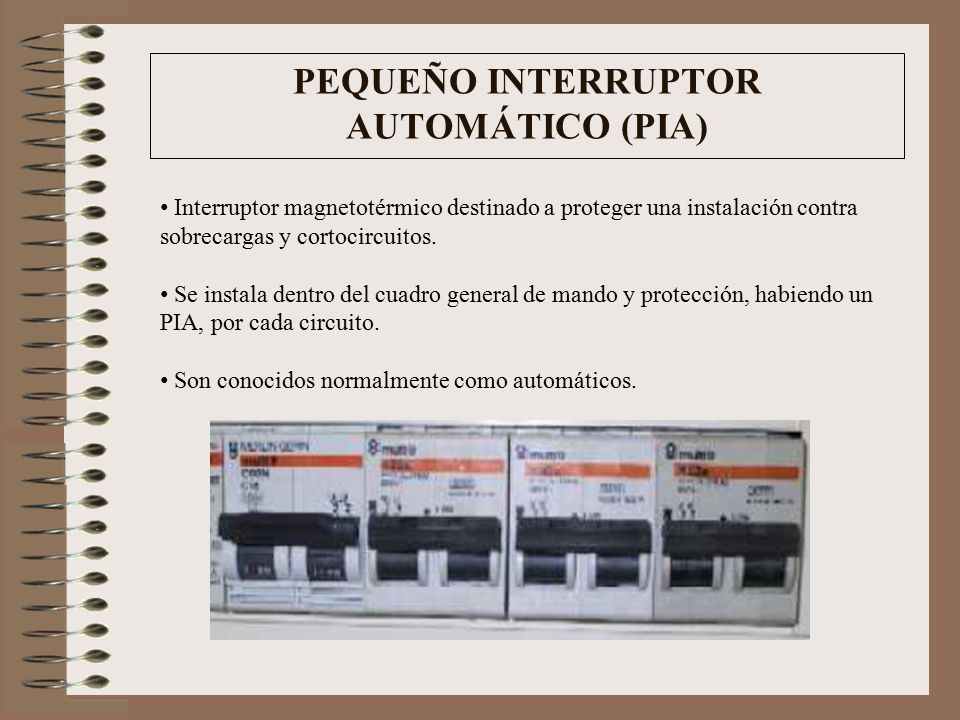

9 PEQUEÑO INTERRUPTOR AUTOMÁTICO (PIA)
Interruptor magnetotérmico destinado a proteger una instalación contra sobrecargas y cortocircuitos. Se instala dentro del cuadro general de mando y protección, habiendo un PIA, por cada circuito. Son conocidos normalmente como automáticos.

10 INTERRUPTOR DIFERENCIAL ( ID )
Interruptor que tiene la capacidad de detectar una diferencia entre la corriente de entrada y salida. Cuando detecta esa diferencia de corriente, y es superior a un valor determinado (sensibilidad), el interruptor abre el circuito protegiendo la instalación. Se utiliza para proteger a los usuarios ante contactos con partes activas de la instalación.

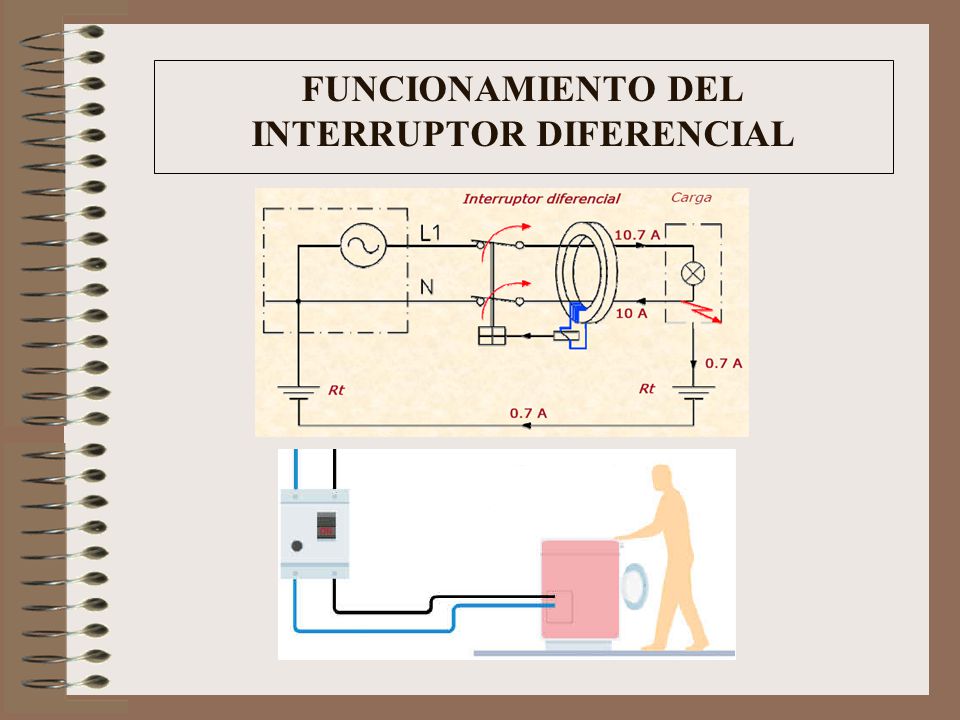

11 FUNCIONAMIENTO DEL INTERRUPTOR DIFERENCIAL

12 FUNCIONAMIENTO DEL INTERRUPTOR DIFERENCIAL

13 FUNCIONAMIENTO DEL INTERRUPTOR DIFERENCIAL

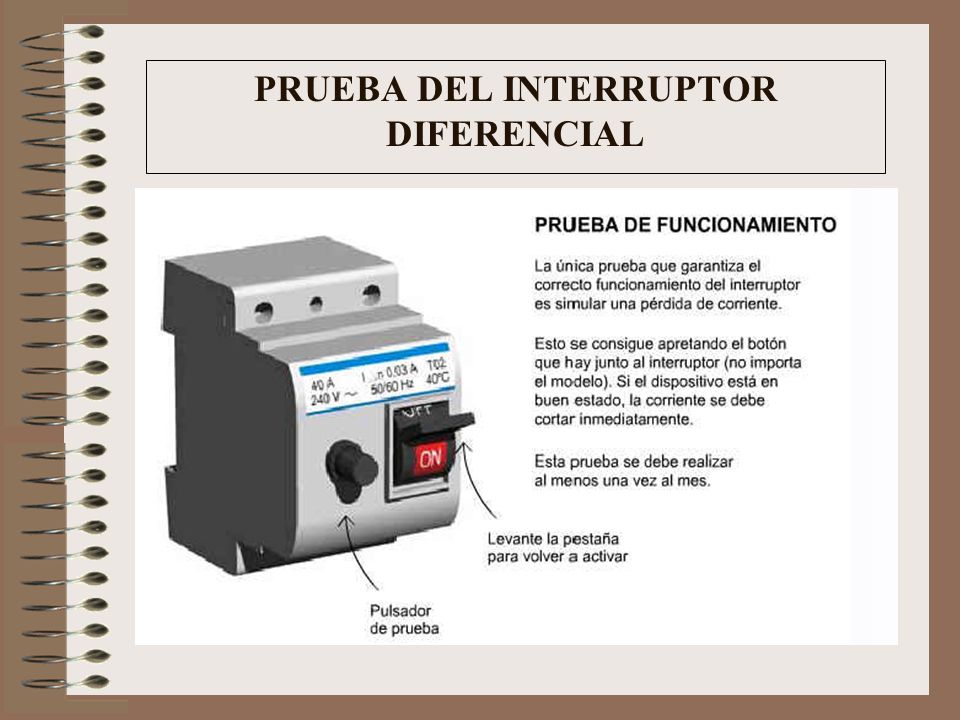

14 PRUEBA DEL INTERRUPTOR DIFERENCIAL

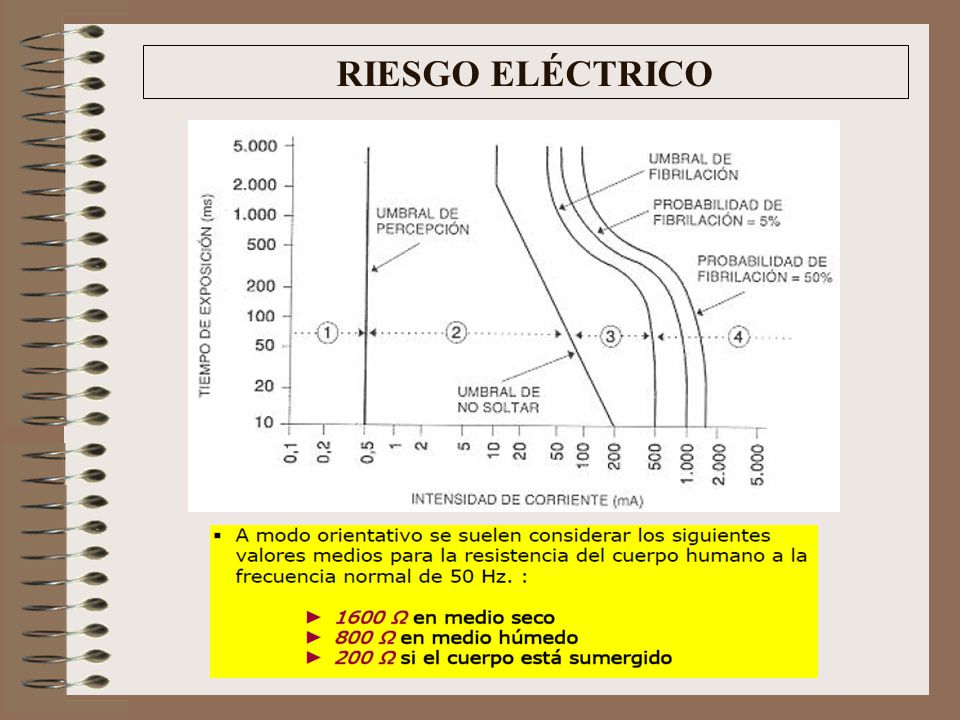

15 RIESGO ELÉCTRICO
