Un sistema de consulta flexible utilizando dispositivos móviles. Aplicación a la búsqueda de restaurantes.

Presentación del tema: "Un sistema de consulta flexible utilizando dispositivos móviles. Aplicación a la búsqueda de restaurantes."— Transcripción de la presentación:

1 Un sistema de consulta flexible utilizando dispositivos móviles. Aplicación a la búsqueda de restaurantes.

2 Introduccion –Definicion –Dispositivos Moviles –Software Libre –Sistemas Existentes: Innovacion Arquitectura Consulta Flexible –Informacion Imperfecta. Logica Difusa –Consulta Flexible Aplicación –Servidor –Dispositivo Movil Conclusiones Bibliografia

3 DEFINICIÓN Sistema de consulta flexible en un entorno de computación ubicua en el que el usuario, a través de un dispositivo móvil (tal como un PDA, o incluso un teléfono móvil) equipado con un GPS, obtenga los restaurantes que se ajusten sus preferencias (consulta flexible).

4 DEFINICION Objetivo Integrar en una plataforma de computación ubicua: –sistema de localización: permitirá posicionar los restaurantes y al usuario en él, así como mostrar las posición en un mapa. –sistema de bases de datos que permita recuperar los distintos objetos (en el caso que nos ocupa) –sistema de consulta flexible que permita restringir los resultados de la búsqueda a un conjunto de restaurantes que se adecuen al perfil de un determinado usuario.

5 DEFINICION Sistema multiplataforma: de interes debido a la gran diversidad de dispositivos móviles y sistemas que existen, permite, en etapas posteriores de desarrollo, diseñar más genéricamente la aplicación, abstrayendo los aspectos menos relevantes para nosotros como la arquitectura de un determinado dispositivo. Desarrollo basado en software libre

6 DEFINICION Demostrar que se puede incorporar aspectos avanzados de las bases de datos a los sistemas de computación móviles: integrar un sistema de búsqueda flexible en un entorno de computación ubicua, dotándolo de capacidades de navegación GPS. Iniciar un proceso de integración de estos sistemas de consulta flexible en los navegadores comerciales.

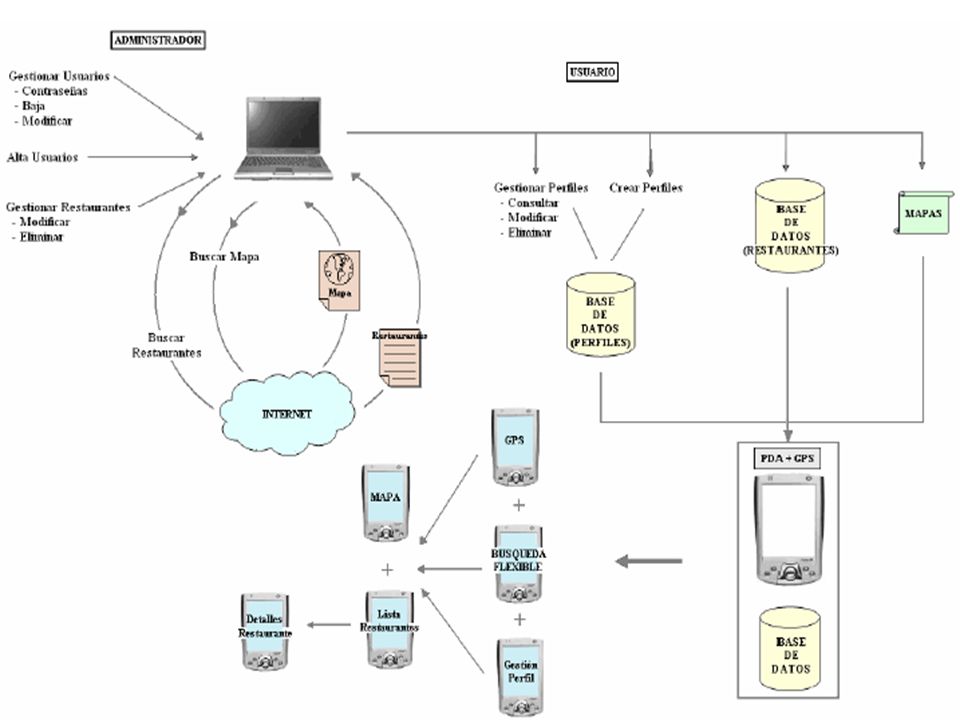

7

8 DISPOSITIVOS MOVILES Un PDA (Personal Digital Assistant) o Ayudante Personal Digital, es un dispositivo de computación de bolsillo cuya finalidad inicial era la de agenda electrónica (lista de teléfonos, calendario, bloc de notas …etc), si bien hoy día se puede utilizar como un ordenador de bolsillo: crear documentos (en formato Word, Excel, etc), navegar por Internet, enviar correos electrónicos, e incluso ver películas.

9 DISPOSITIVOS MOVILES Sistema de Localizacion: GPS Empleado para poder posicionar al usuario en el entorno en el que se encuentre, y asi poder realizar la busqueda en base a la distancia que le separa de los restaurantes que se le ofrecen.

10 DISPOSITIVOS MOVILES Usos: Sistema de Navegacion Medicina y Ciencia Educacion

11 SOFTWARE LIBRE Libertad de los usuarios de software para: ejecutar copiar distribuir cambiar mejorar (no asociada con el coste del mismo)

12 SOFTWARE LIBRE Para que estas libertades sean reales, deben ser irrevocables mientras no hagamos nada incorrecto; si el desarrollador del software tiene el poder de revocar la licencia aunque no le hayan dado motivos, el software no es libre. Son aceptables, sin embargo, ciertos tipos de reglas sobre la manera de distribuir software libre, mientras no entren en conflicto con las libertades centrales (copyleft)

13 SISTEMAS EXISTENTES En la actualidad hay numerosos sistemas que integran diferentes servicios a través de un dispositivo PDA, utilizando la tecnología GPS: NavegadoresNavegadores: sistemas de computación ubicua que están pensados para posicionar al usuario y guiarlo para seguir una ruta previamente planificada. Funciones: –optimización de la ruta. –proporcionar información de los lugares que se encuentran en el camino a esa ruta.

14 SISTEMAS EXISTENTES Sistemas de ConsultaSistemas de Consulta: sistemas basados en una interfaz web. Funciones: –Ofrecer información sobre determinado tipo de establecimientos. La consulta que se realiza en este tipo de dispositivos permite seleccionar al usuario un intervalo de precios, el tipo de negocio así como la zona en la que lo desea buscar.

15 SISTEMAS EXISTENTES

16 SISTEMAS EXISTENTES: INNOVACION Posibilidad de personalizar la búsqueda con preferencias del usuario. (en algunos sistemas actuales de navegacion se muestran los hoteles, restaurantes, puntos de interés cercanos sin posibilidad de refinar esta búsqueda).

17 SISTEMAS EXISTENTES: INNOVACION Inclusión de la búsqueda basada en un conjunto de preferencias del usuario: –Busqueda Flexible –Obtencion de resultados adaptados a los intereses del usuario Implementacion sobre dispositivos móviles (la mayoría de los sistemas de consulta actuales están implementados sobre sistemas web).

18 SISTEMAS EXISTENTES: INNOVACION

19 Ventaja Adaptabilidad del sistema a cada usuario Preferencias de busqueda (busqueda flexible) Muestra de resultados (peso de importancia de los atributos)

20 ARQUITECTURA

21 Arquitectura del sistema

22 Servidor Contiene base de datos de restaurantes. Permite exportar base de datos al PDA. Obtención de datos de restaurantes. Obtención de mapas de ciudades. Creación de perfiles de usuario.

23 Dispositivo móvil Contiene una versión reducida de la B.D. Posición de usuario a través de GPS. Mapas con posición de usuario y de restaurantes. Realización de consulta flexible. Gestión de perfiles de usuario.

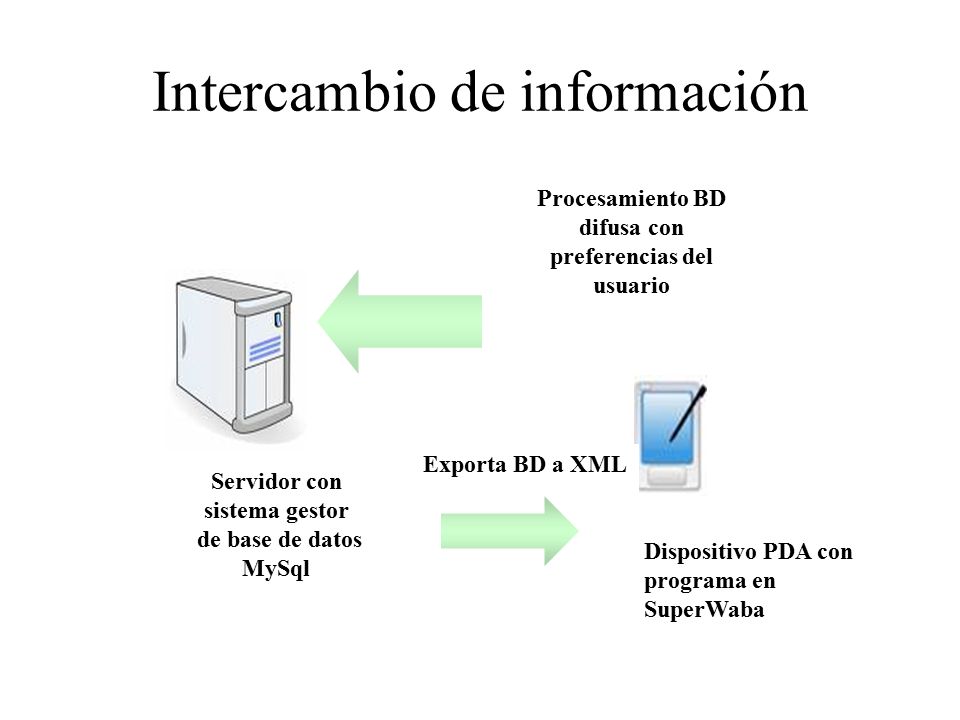

24 Intercambio de información Dispositivo PDA con programa en SuperWaba Procesamiento BD difusa con preferencias del usuario Servidor con sistema gestor de base de datos MySql Exporta BD a XML

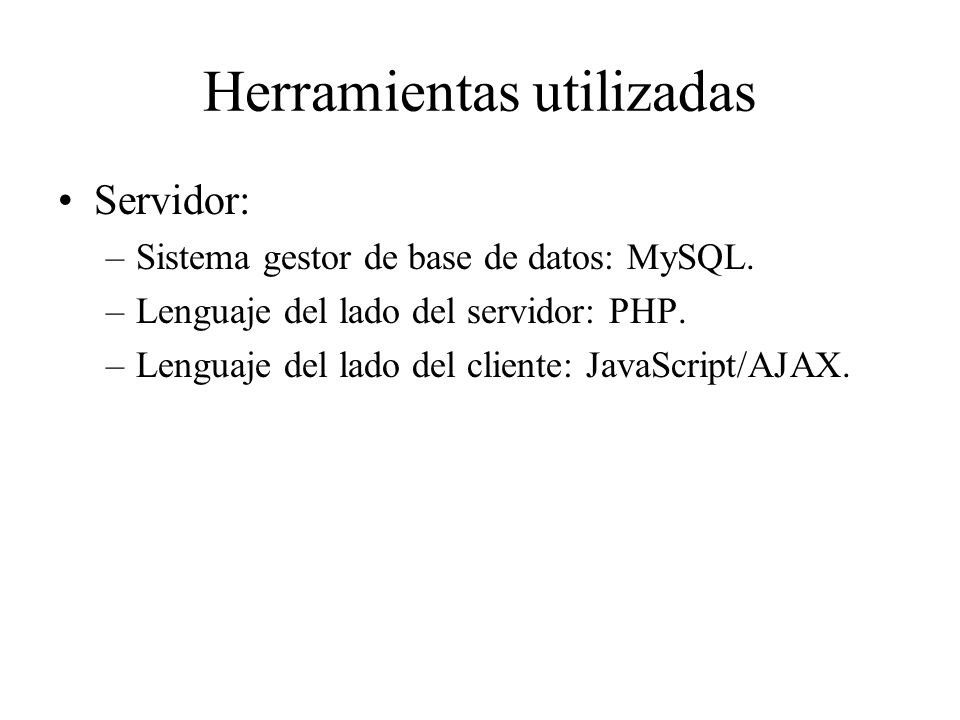

25 Herramientas utilizadas Servidor: –Sistema gestor de base de datos: MySQL. –Lenguaje del lado del servidor: PHP. –Lenguaje del lado del cliente: JavaScript/AJAX.

26 Herramientas utilizadas Dispositivo móvil: –Base de datos: XML. –Lenguaje de programación: SuperWaba

27 CONSULTA FLEXIBLE

28 INFORMACION IMPERFECTA. LOGICA DIFUSA Basándose en los modelos existentes de representación bien conocidos como el relacional y el orientado a objetos, y mecanismos de modelado que permiten abordar de forma rigurosa problemas complejos, se empiezan a tratar información que no se ajusta a las premisas formales de los modelos de datos hasta entonces establecidos, ya que la representación de la información y el tratamiento de la misma se encuentra lejos de los mecanismos de expresión utilizados habitualmente por el ser humano.

29 INFORMACION IMPERFECTA. LOGICA DIFUSA Se pretende representar y manipular información cuya semántica se encuentre mas próxima al esquema humano de representación de la realidad, debiendo para ello incorporar en las bases de datos la capacidad para representar y manipular información imprecisa y subjetiva, ya que este tipo de información forma parte de nuestra vida cotidiana y se manifiesta frecuentemente en cualquier acto de comunicación humana.

30 INFORMACION IMPERFECTA. LOGICA DIFUSA Una forma de afrontar problemas tales como la representación y tratamiento de la información imprecisa o incierta en bases de datos es mediante la lógica difusa. Existen muchas extensiones al modelo relacional que se centran en la integración de la lógica difusa al modelo, con el objeto de poder representar valores imprecisos y flexibles o inciertos.

31 CONSULTA FLEXIBLE Consultas en términos imprecisos a partir de aquella información que se encuentra expresada y almacenada de forma precisa en una base de datos relacional.

32 CONSULTA FLEXIBLE búsqueda Para realizar la búsqueda de restaurantes que respondan a una determinada consulta flexible, se ha de considerar: –Preferencias del usuario. –Etiquetas lingüísticas (valores difusos). –Distribuciones de probabilidad asociadas a las etiquetas lingüisticas. –Grado de cumplimiento de un restaurante –Peso o importancia de cada atributo.

33 CONSULTA FLEXIBLE Para este trabajo hemos optado por la representación que asume la implementación FIRST y su servidor de consultas imprecisas, construidos sobre el modelo GEFRED, una representación trapezoidal para la distribución de posibilidad normalizada.

34 CONSULTA FLEXIBLE Resultado de la Consulta conjunto de tuplas, cada una de ellas con un grado de cumplimiento (precision con la que satisface las condiciones de la consulta, es decir, grado de pertenencia de la tupla al conjunto difuso indicado en la consulta).

35 Informacion Difusa Los atributos de la base de datos existente que se pueden considerar datos difusos a la hora de realizar una consulta flexible sobre la base de datos corresponden a características relativas a los restaurantes almacenados: –Distancia –Precio –Tipo de Cocina

36 Informacion Difusa DISTANCIA La distancia de un restaurante respecto de una determinada posición (las coordenadas GPS de una posición en la que se encuentre el usuario), es un dato que se obtiene conociendo la posición del restaurante en cuestión y que se encuentra almacenada en la Base de Datos.

37 Informacion Difusa

38

39 xcerca, xmedia1, xmedia2, xlejos: valores que el usuario asigna a los limites de los rangos de los conjuntos de las distintas etiquetas lingüísticas para el dominio Distancia (almacenados en la Base de Datos)

40 Informacion Difusa

41

42

43 Todos los valores que pertenecen al conjunto difuso “lejos” lo hacen con grado de cumplimiento igual a 1.

44 Informacion Difusa PRECIO El precio medio de un restaurante es un dato que se obtiene como un atributo del restaurante en cuestión y que se encuentra almacenado en la Base de Datos.

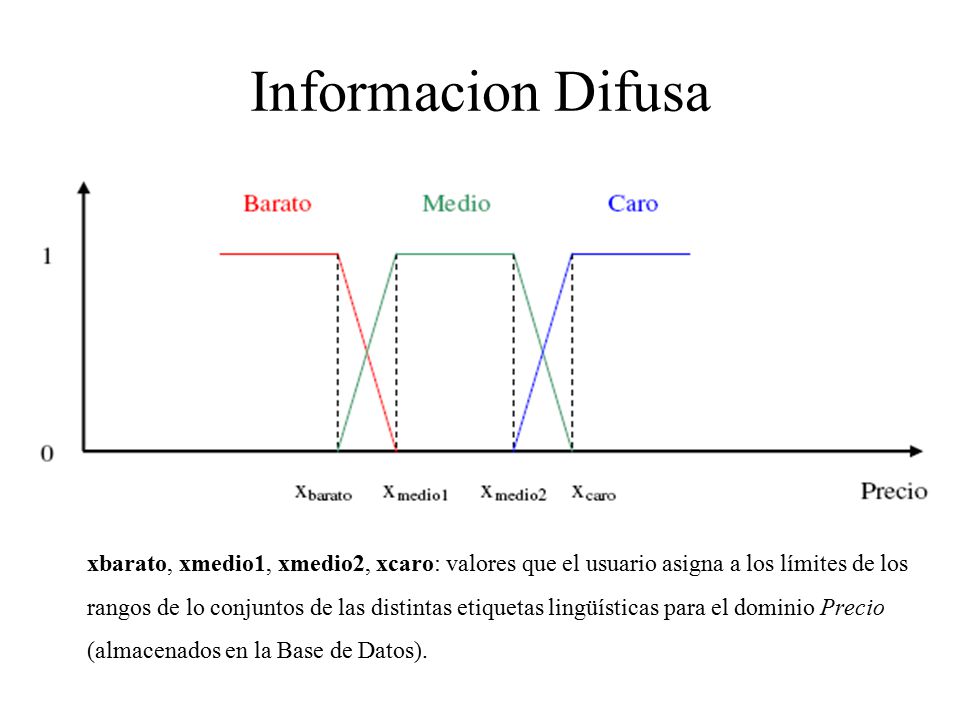

45 Informacion Difusa xbarato, xmedio1, xmedio2, xcaro: valores que el usuario asigna a los límites de los rangos de lo conjuntos de las distintas etiquetas lingüísticas para el dominio Precio (almacenados en la Base de Datos).

46 Informacion Difusa

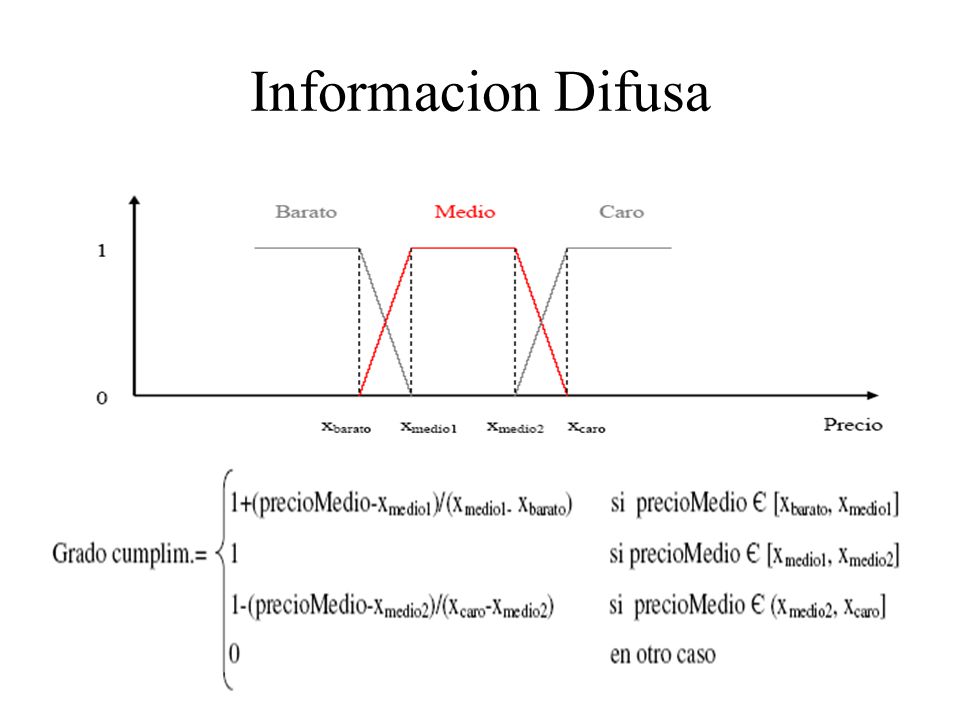

47

48

49

50 TIPO DE COCINA El tipo de cocina que caracteriza a un restaurante se puede considerar un dato difuso a la hora de ejecutar una búsqueda.

51 Informacion Difusa Su dominio subyacente es un conjunto discreto no ordenado sobre el que se define una relación de semejanza o similitud entre cada par de valores del mismo. considerado preferido

52 CONSULTA FLEXIBLE OTROS SERVICIOS –Servicio de parking. –Servicio de aparca coches. –Zona habilitada para fumadores o no. –Espacios acondicionados para niños. –Terraza o jardín. –Instalaciones de aire acondicionado. –Bodega destacable. –Menú. –Salón privado. –Lugar pintoresco. –Acceso para discapacitados

53 CONSULTA FLEXIBLE El grado de pertenencia de cada uno de estos atributos puede tomar únicamente dos valores: 0: en caso de no disponer del servicio 1 en caso de poder ofrecerlo. Grado de cumplimiento global de los servicios:

54 Grado de Cumplimiento Hay diversas formas de poder combinar los grados de cumplimiento para cada atributo: medida ponderada que da mayor o menor importancia a una característica concreta. Grado de cumplimiento que representa con que grado final dicho restaurante cumple las preferencias del usuario.

55 Grado de Cumplimiento Se emplean multiplicando, en tanto por ciento, el peso por el grado de cumplimiento del atributo que corresponda. Finalmente se calcula la media de estos últimos productos obtenidos.

56 APLICACION

57 Aplicación: Servidor Sistema web con 2 tipos de acceso: –Usuario: Demo.Demo. Gestión de perfiles Exporta base de datos al PDA. –Administrador:Demo.Demo. Obtención de datos de restaurantes. Obtención de nuevos mapas.

58 Aplicación: PDA Aplicación simple para encontrar restaurantes según perfil de usuario. Posiciona al usuario a través de GPS. Muestra mapas con localización. Muestra detalles de restaurantes. Permite gestión de perfiles. Demo.

59 CONCLUSIONES

60 Sistema Completo: integracion de diversos campos punteros en la tecnología actual: –Computación ubicua –Sistema de bases de datos –Consultas difusas-flexibles –Sistema de posicionamiento para los objetos del sistema de información –Mapas.

61 CONCLUSIONES Superacion de las limitaciones de los dispositivos móviles: –Limitacion de memoria –Limitadas capacidades de procesamiento Extensible –Nuevas preferencias de usuario –Aplicaciones en otros campos

62 BIBLIOGRAFÍA
