1 SEMINARIO DE INTEGRIDAD 30 y 31 de OCTUBRE del 2008 Análisis del Apantallamiento de la Protección Catódica en Cañerías Revestidas con Asfalto Mariana Corsico mariana_corsico@tgs.com.ar

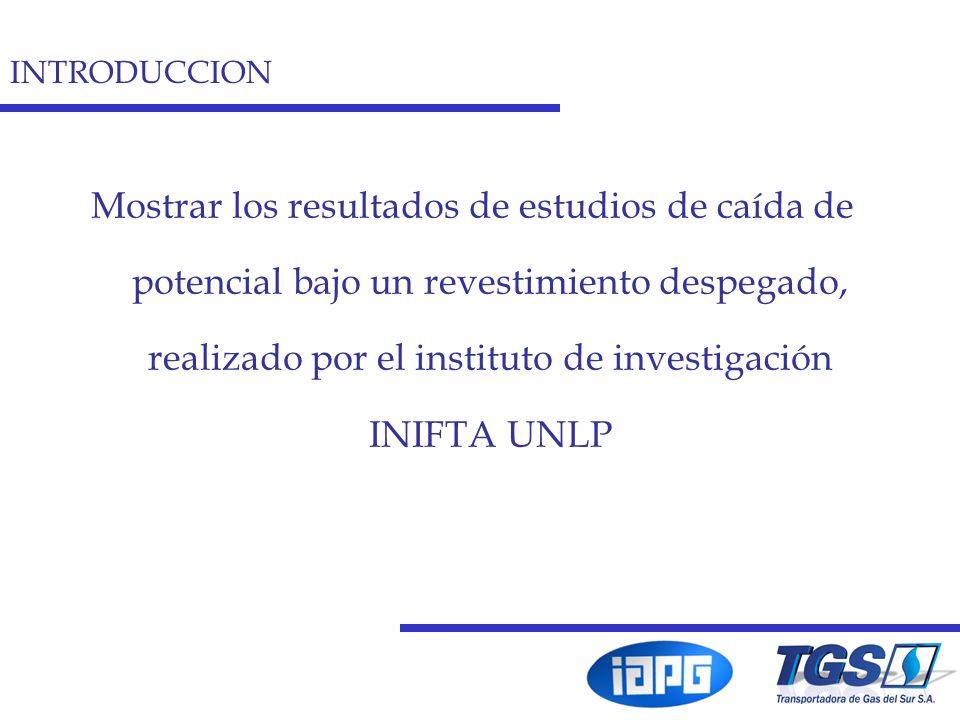

2 INTRODUCCION Mostrar los resultados de estudios de caída de potencial bajo un revestimiento despegado, realizado por el instituto de investigación INIFTA UNLP

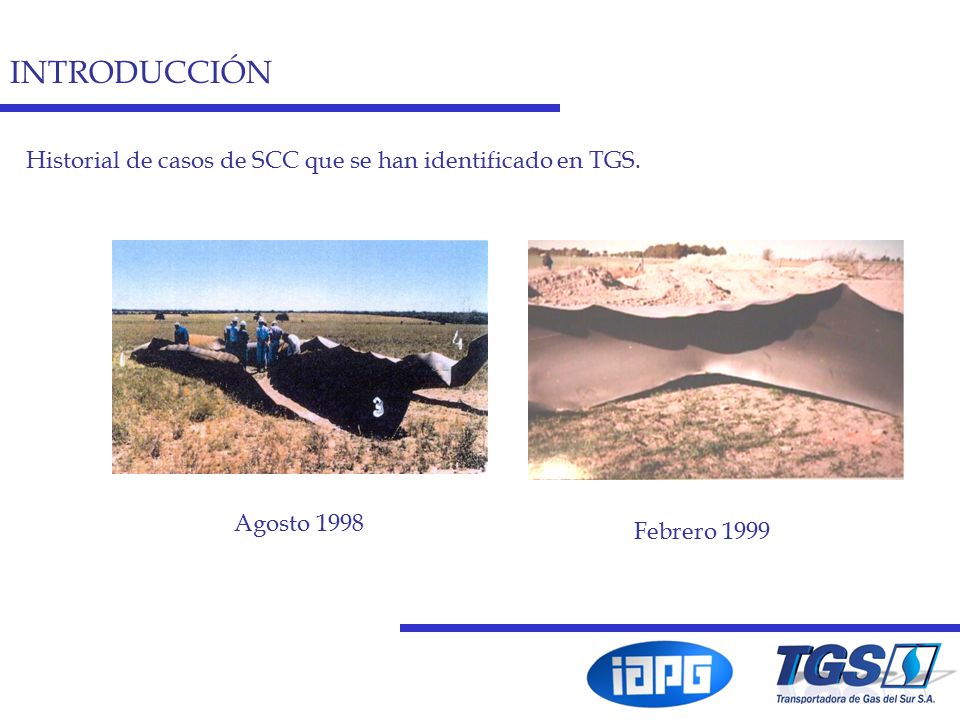

3 INTRODUCCIÓN Historial de casos de SCC que se han identificado en TGS. Agosto 1998 Febrero 1999

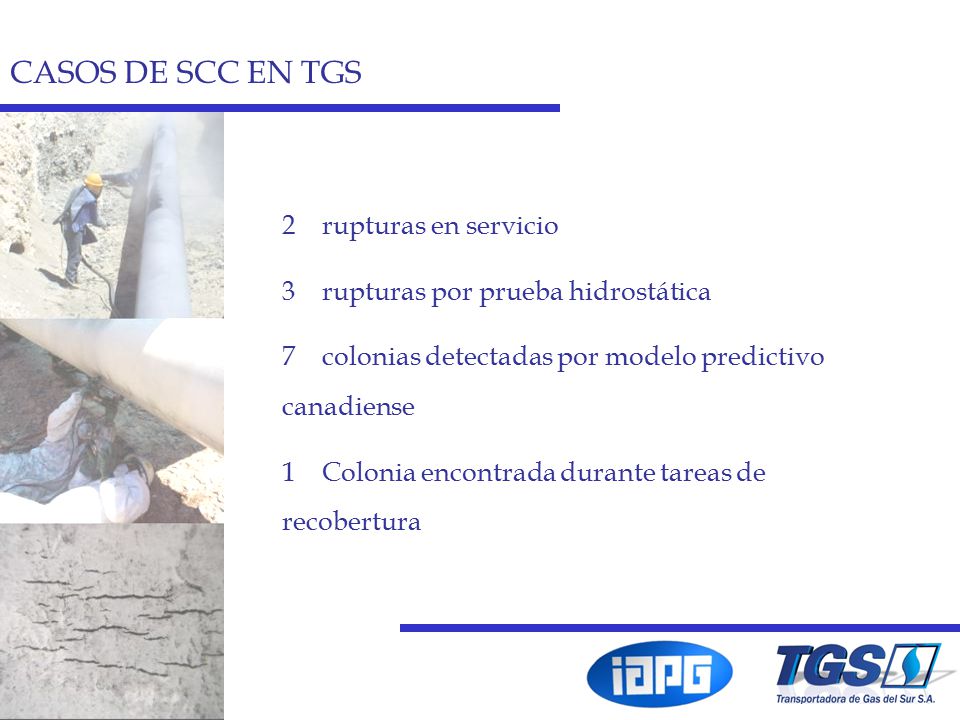

4 CASOS DE SCC EN TGS 2 rupturas en servicio 3 rupturas por prueba hidrostática 7 colonias detectadas por modelo predictivo canadiense 1 Colonia encontrada durante tareas de recobertura

5 DESARROLLO DE MODELO PREDICTIVO EN TGS Se ha analizado los factores ambientales y operacionales que determinan el microambiente necesario en las áreas donde defectos por SCC de altos pH ha sido encontrado. Planta Compresora  Distancia a equipos rectificadores menor a 3 km  Alta conductividad  Altos niveles de Carbonatos, Sodio y Potasio  Proximidad a cruces de agua temporales  Suelos en pendiente  pH  Temperatura  Niveles de potenciales

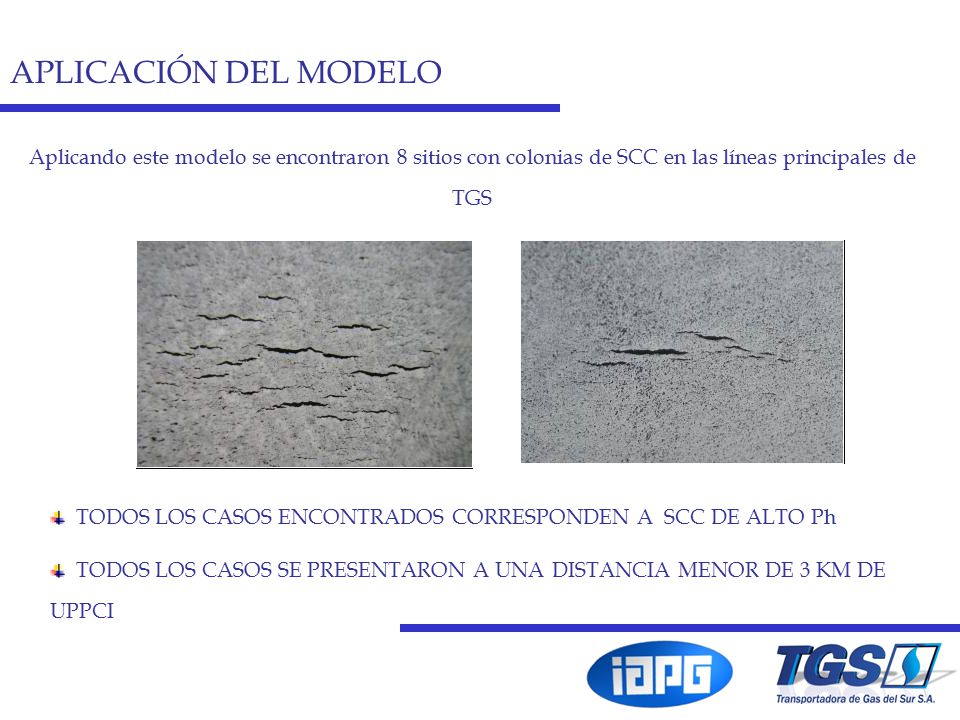

6 APLICACIÓN DEL MODELO Aplicando este modelo se encontraron 8 sitios con colonias de SCC en las líneas principales de TGS TODOS LOS CASOS ENCONTRADOS CORRESPONDEN A SCC DE ALTO Ph TODOS LOS CASOS SE PRESENTARON A UNA DISTANCIA MENOR DE 3 KM DE UPPCI

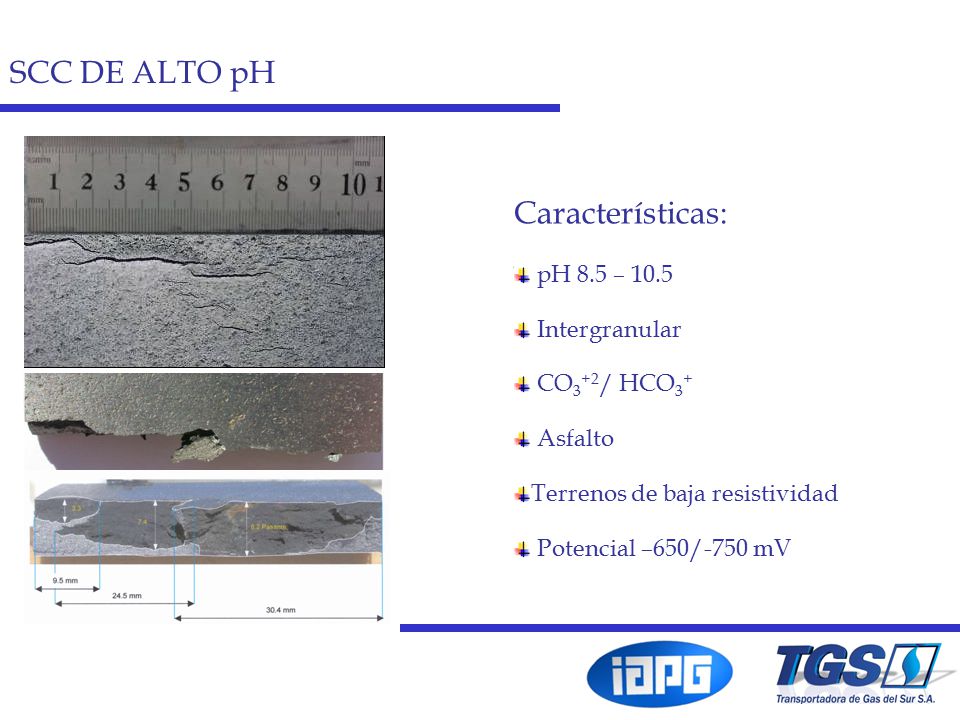

7 SCC DE ALTO pH Características: pH 8.5 – 10.5 Intergranular CO 3 +2 / HCO 3 + Asfalto Terrenos de baja resistividad Potencial –650/-750 mV

8 ESTUDIO DE APANTALLAMIENTO La propuesta fue estudiar el fenómeno de apantallamiento que conducen a disminuir el potencial de protección aplicado a niveles entre -0.75/-0.65, intervalo característico de la corrosión bajo tensiones (SCC) de lato pH (carbonatos) que ha afectado a las tuberías de TGS.

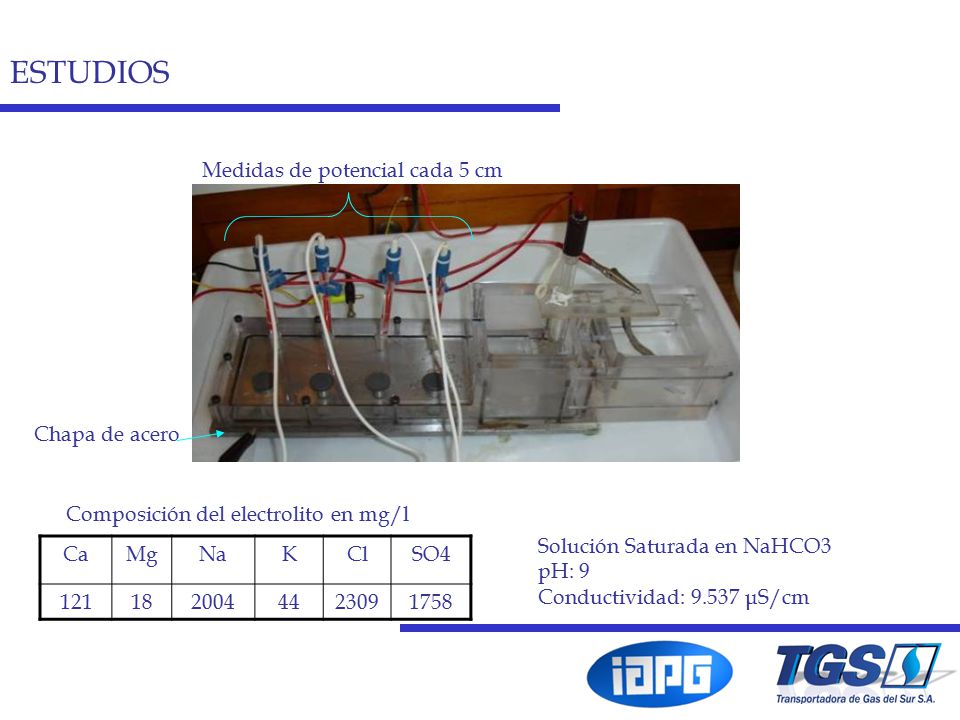

9 CaMgNaKClSO4 1211820044423091758 Solución Saturada en NaHCO3 pH: 9 Conductividad: 9.537 μS/cm ESTUDIOS Medidas de potencial cada 5 cm Chapa de acero Composición del electrolito en mg/l

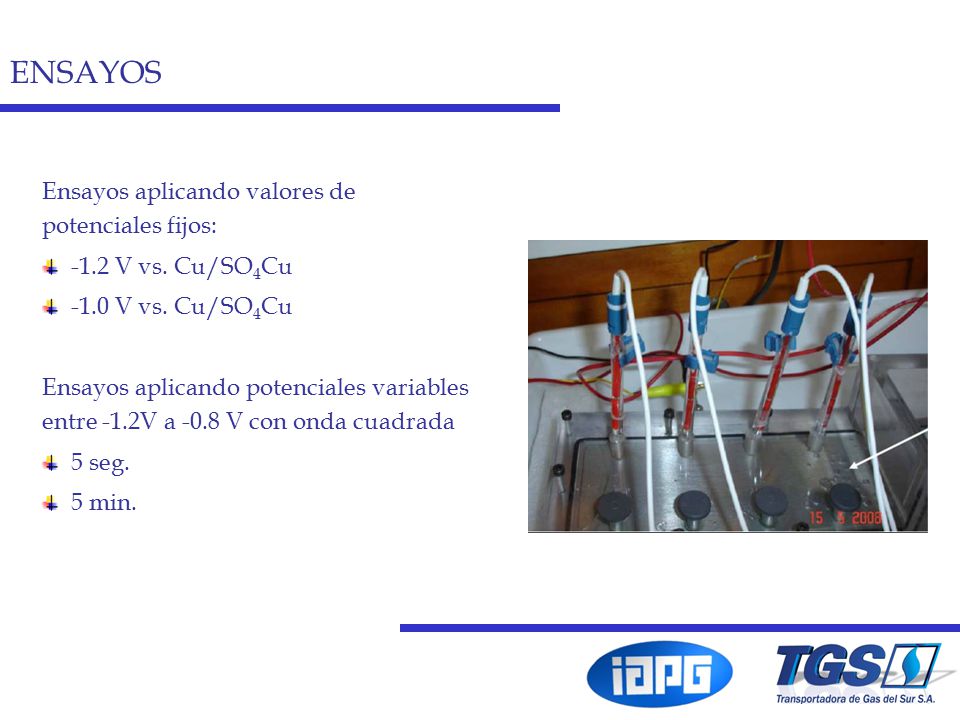

10 ENSAYOS Ensayos aplicando valores de potenciales fijos: -1.2 V vs. Cu/SO 4 Cu -1.0 V vs. Cu/SO 4 Cu Ensayos aplicando potenciales variables entre -1.2V a -0.8 V con onda cuadrada 5 seg. 5 min.

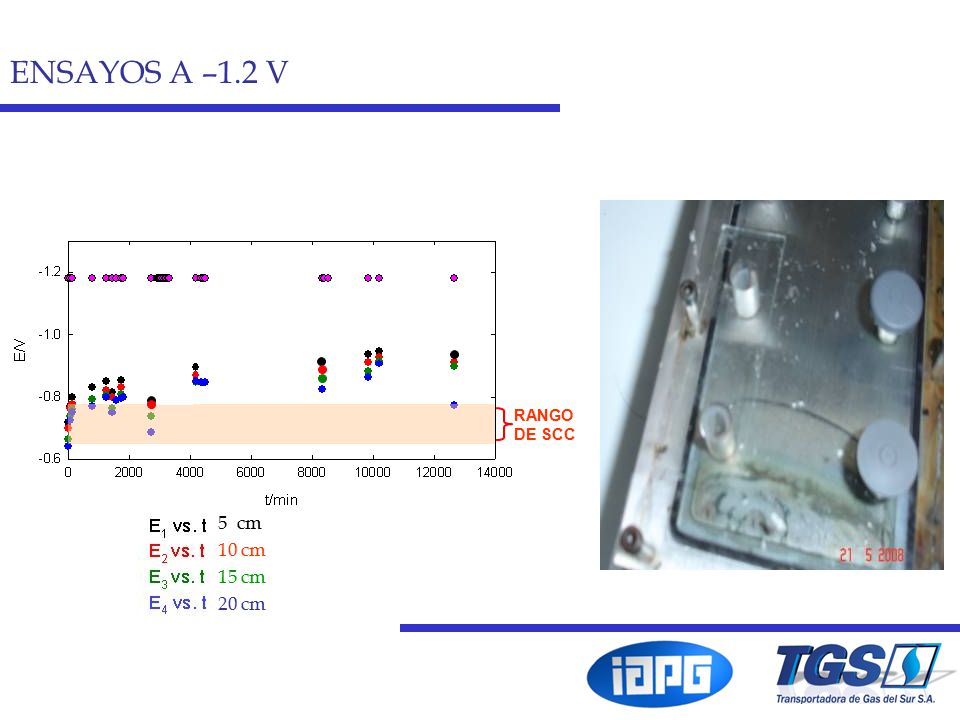

11 ENSAYOS A –1.2 V RANGO DE SCC 5 cm 10 cm 15 cm 20 cm

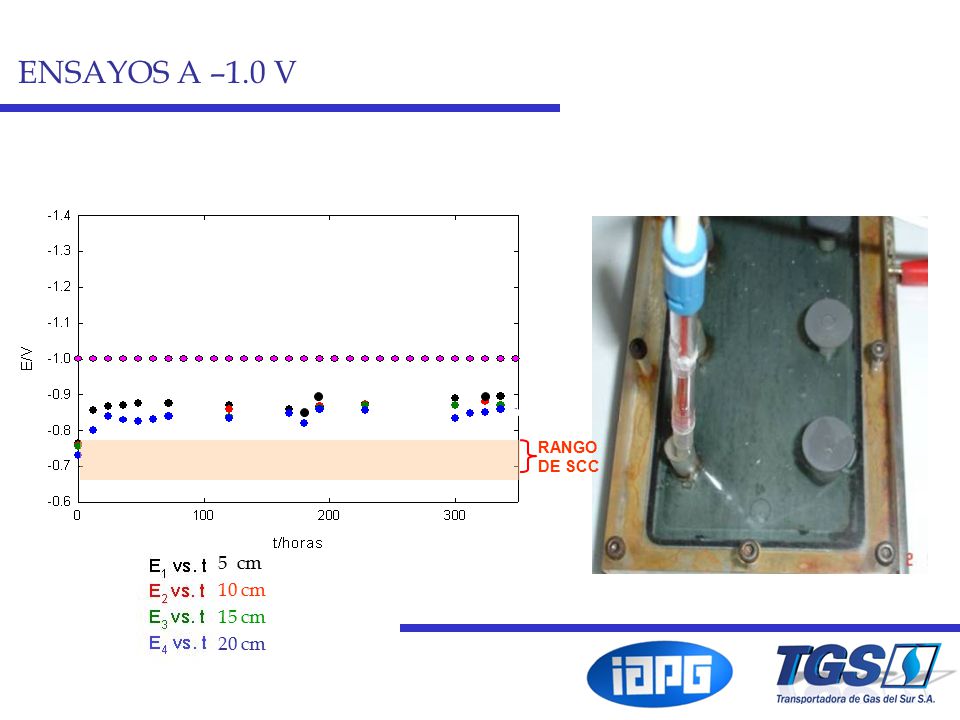

12 ENSAYOS A –1.0 V 5 cm 10 cm 15 cm 20 cm RANGO DE SCC

13 ENSAYOS 5 seg.

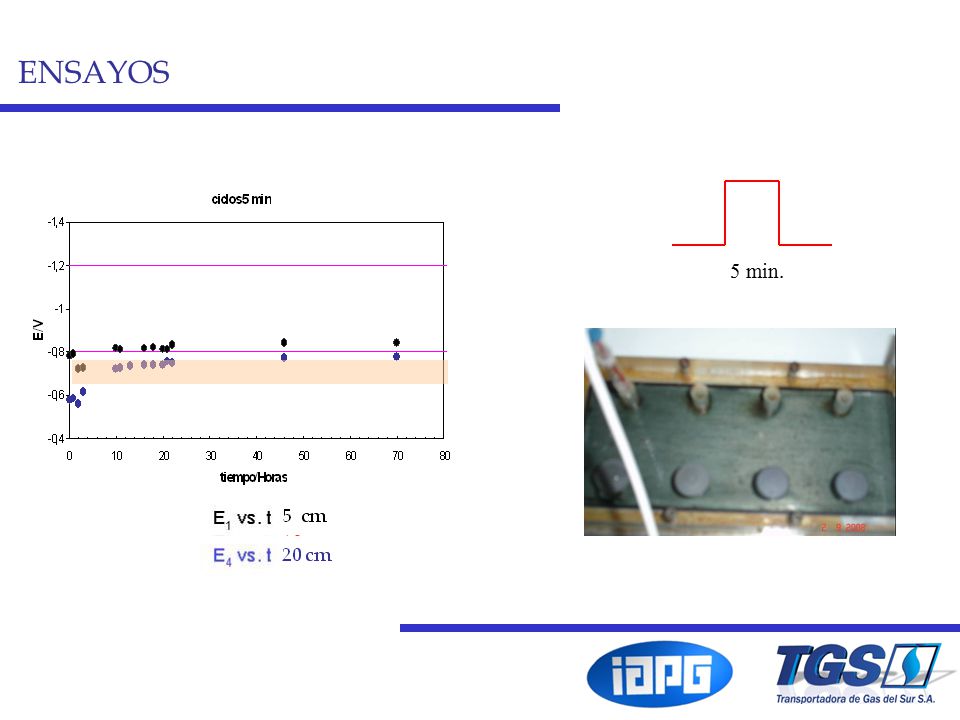

14 ENSAYOS 5 min.

15 Aplicando –1.2 V vs. Cu/SO 4 Cu Las burbujas de hidrógeno apantallan la señal. pH final alcanza un valor de 10,5. A 20 cm de la rendija el potencial cae en rango de SCC Aplicando –1.0 V vs. Cu/SO 4 Cu Hay apantallamiento pero menor que en el caso de –1.2 V No se observan burbujas de hidrógeno. La superficie se cubrió de una capa delgada color azulada. El potencial no cae a valores de SCC de alto pH Aplicando potenciales cíclicos Independiente del tiempo del ciclo, la protección se ve apantallada. A ciclos mas largo, se observa una separación de mayor entre el electrodo mas cercano y el mas alejado de la rendija. RESUMEN

16 SEMINARIO DE INTEGRIDAD 30 y 31 de OCTUBRE del 2008 ¿PREGUNTAS? Mariana Corsico mariana_corsico@tgs.com.ar
