1 Tutorial Introductorio
Simulink Tutorial Introductorio Dinámica y Control de Procesos Ingeniería Civil Química Universidad de Santiago de Chile Preparado por Pamela Lara

2 Abrir Simulink En la ventana de comandos de MATLAB escribir >>simulink y apretar ENTER. También se puede entrar a simulink haciendo click en el ícono.

3 Crear un modelo nuevo Hacer click en el ícono “new-model”
Seleccionar el ícono “Simulink” para obtener los elementos del modelo.

4 Espacio de Trabajo Librería de elementos El modelo se crea en esta ventana

5 Guardar el modelo Hacer click en File  Save
Seleccionar la carpeta donde guardar el archivo y nombrarlo. A medida que se va progresando en el modelo, recordar guardarlo a menudo.

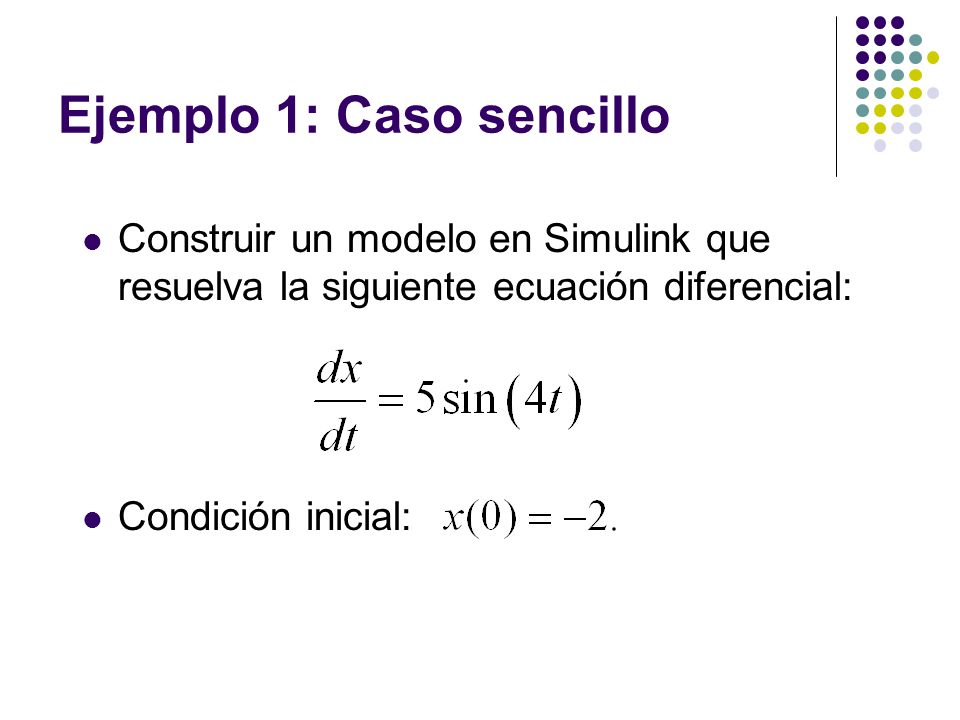

6 Ejemplo 1: Caso sencillo
Construir un modelo en Simulink que resuelva la siguiente ecuación diferencial: Condición inicial:

7 Diagrama del modelo El Input es la función 5sin(4t)
El Output corresponde a la solución de la ecuación diferencial: x(t) 5sin(4t) (input) x(t) (output) integrator

8 Seleccionar un bloque para el input
Arrastrar el bloque “Sine Wave” desde la librería “Sources” hasta la ventana de trabajo

9 Seleccionar un bloque operador
Arrastrar un bloque “Integrator” desde la librería “Continous” hasta la ventana de trabajo.

10 Seleccionar un bloque para el output
Arrastrar el bloque “Scope” desde la librería “Sinks” hasta la ventana de trabajo

11 Conectar los bloques con señales
Ubicar el cursor en el puerto de salida (>) del bloque “Sine Wave” Arrastrar desde el puerto de salida del bloque “Sine Wave” hasta el puerto de entrada del bloque “Integrator” Arrastrar desde la salida del bloque “Integrator” hasta la entrada del bloque “Scope” Las flechas indican la dirección de la señal.

12 Seleccionar los parámetros de simulación
Doble click en el bloque “Sine Wave” e ingresar: Amplitud = 5 Frecuencia = 4 Se forma así el input deseado: 5sin(4t)

13 Seleccionar los parámetros de simulación
Doble click en el bloque “Integrator” e ingresar la condición inicial = -2 Se satisface así: x(0) = -2

14 Correr la simulación. En la ventana de trabajo, click en “Simulation” y seleccionar “Start” Otra forma es hacer click en el signo 

15 Resultados de la simulación
Hacer doble click en el bloque “Scope” Se visualiza el output x(t) en la ventana Scope

16 Ejemplo 2 Construir un modelo en Simulink que resuelva la siguiente ecuación diferencial: Condiciones iniciales = 0 El input f(t) es una función escalón con magnitud 2 parámetros: m = 0.4, c = 0.6, k = 1

17 Resolución Primero, expresar la ecuación en términos de la derivada de mayor orden: Crear un bloque de suma al lado izquierdo de la ventana de trabajo. Bloque “sum”

18 Arrastrar el bloque “Sum” desde la librería “Math”
Doble click en Sum para cambiar los parámetros a rectangular y + - -

19 La constante m=0.4 , luego 1/m = 2.5
Agregar un bloque “gain” (multiplicador) para eliminar el coeficiente m y así despejar la derivada de mayor orden: La constante m=0.4 , luego 1/m = 2.5 Bloque “Sum”

20 Arrastrar el bloque “Gain” desde la librería “Math”
Doble click para cambiar los parámetros del bloque “gain”

21 No olvidar ir conectando los bloques como se describió en ejemplo 1.
Agregar los bloques “integrator” para obtener la variable deseada. Las condiciones iniciales son cero, el bloque “integrator” viene por defecto con este valor por lo que no es necesario modificarlo en este caso. Bloque “Sum”

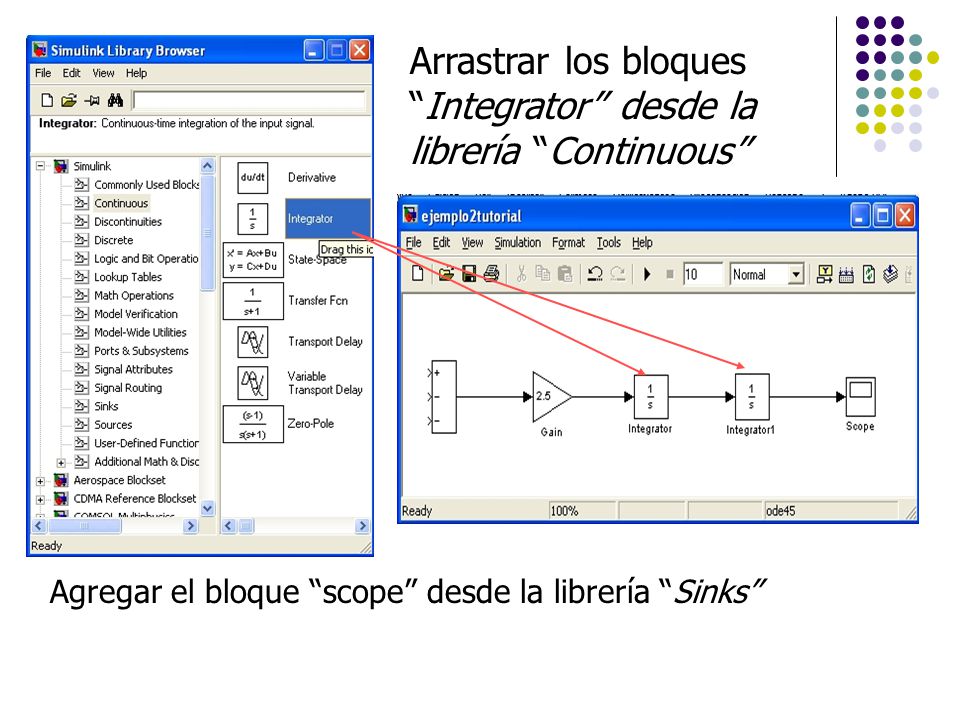

22 Arrastrar los bloques “Integrator” desde la librería “Continuous”
Agregar el bloque “scope” desde la librería “Sinks”

23 Conectar las señales integradas con bloques multiplicadores (Gain) para crear los términos del lado derecho de la ecuación diferencial: Bloque “Sum” c k

24 Crear 2 nuevos bloques “Gain”
Para girar el bloque gain, seleccionarlo, click derecho y elegir FLIP BLOCK en el menú FORMAT Doble click en los bloques Gain para modificar los parámetros. C =0.6 K = 1

25 Completar el modelo Unir todas las señales al bloque “sum” fijándose en los signos Agregar f(t) c k f(t) input + - x(t) output

26 Doble click en el bloque “Step” para cambiar los parámetros
Doble click en el bloque “Step” para cambiar los parámetros. Para un paso de magnitud 2, cambiar el “Final Value” a 2.

27 Modelo final en Simulink

28 Correr la simulación.

29 Resultados

30 Fin
