Introducción al Simulador de Circuitos PSPICE Ing. Leonardo Fermín.

Presentaciones similares


Presentación del tema: "Introducción al Simulador de Circuitos PSPICE Ing. Leonardo Fermín."— Transcripción de la presentación:

1 Introducción al Simulador de Circuitos PSPICE Ing. Leonardo Fermín

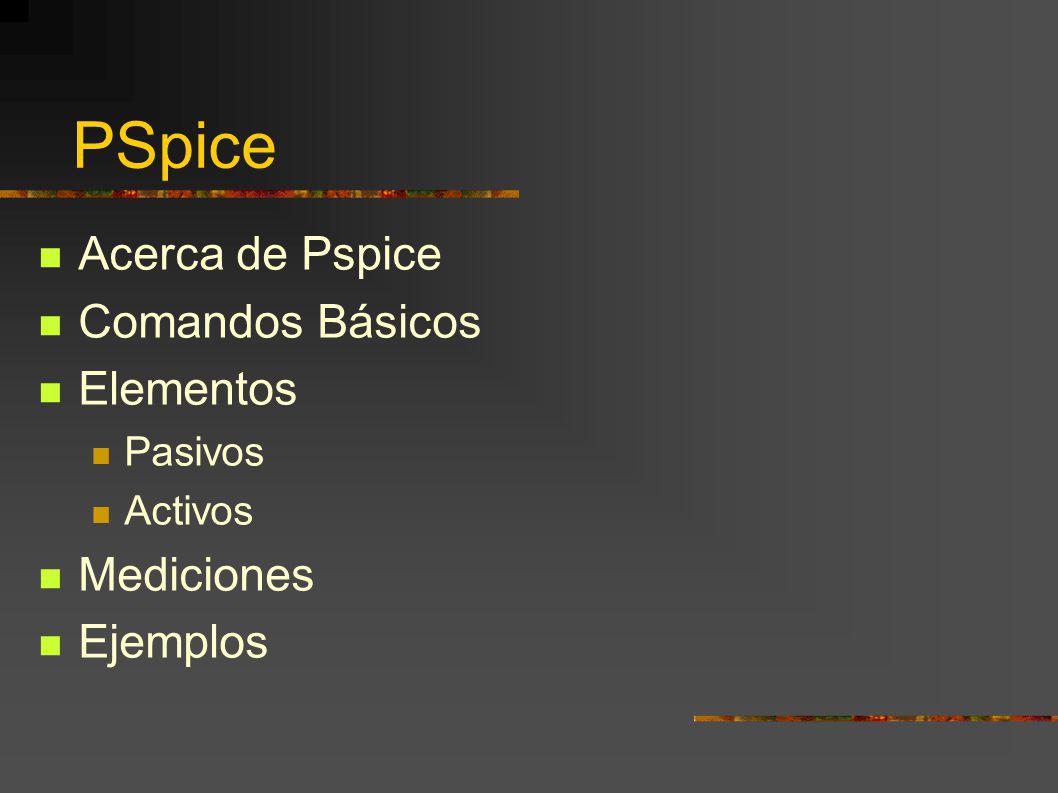

2 PSpice Acerca de Pspice Comandos Básicos Elementos Pasivos Activos Mediciones Ejemplos

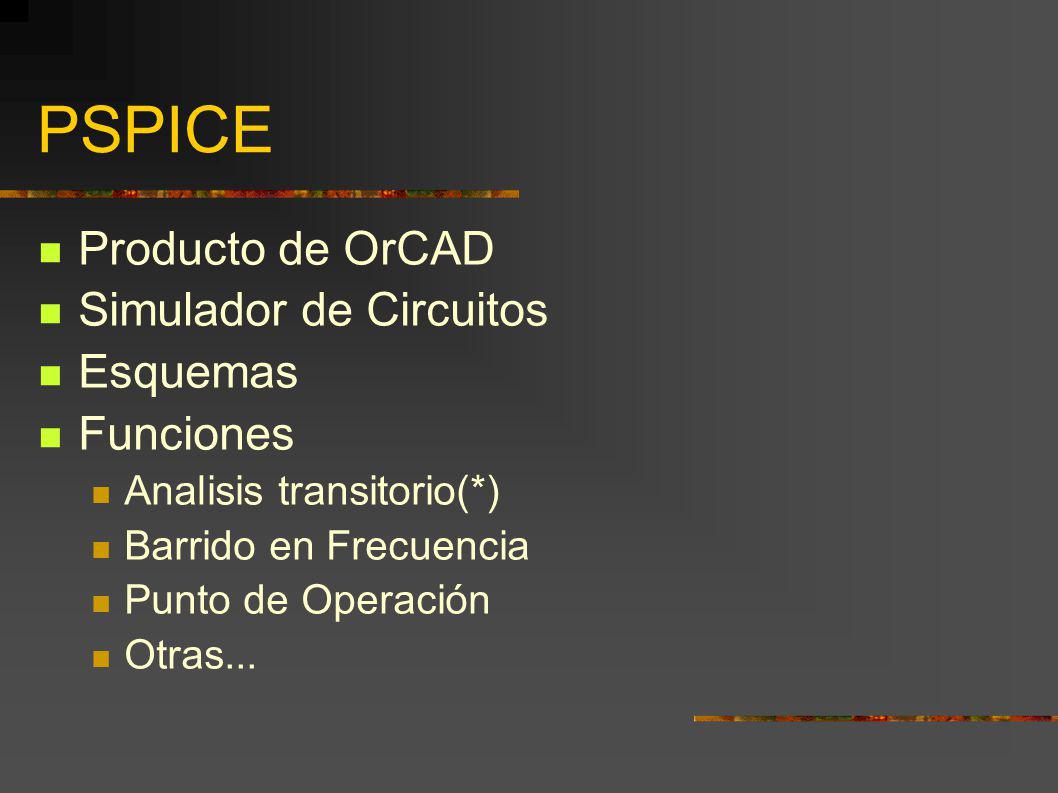

3 PSPICE Producto de OrCAD Simulador de Circuitos Esquemas Funciones Analisis transitorio(*) Barrido en Frecuencia Punto de Operación Otras...

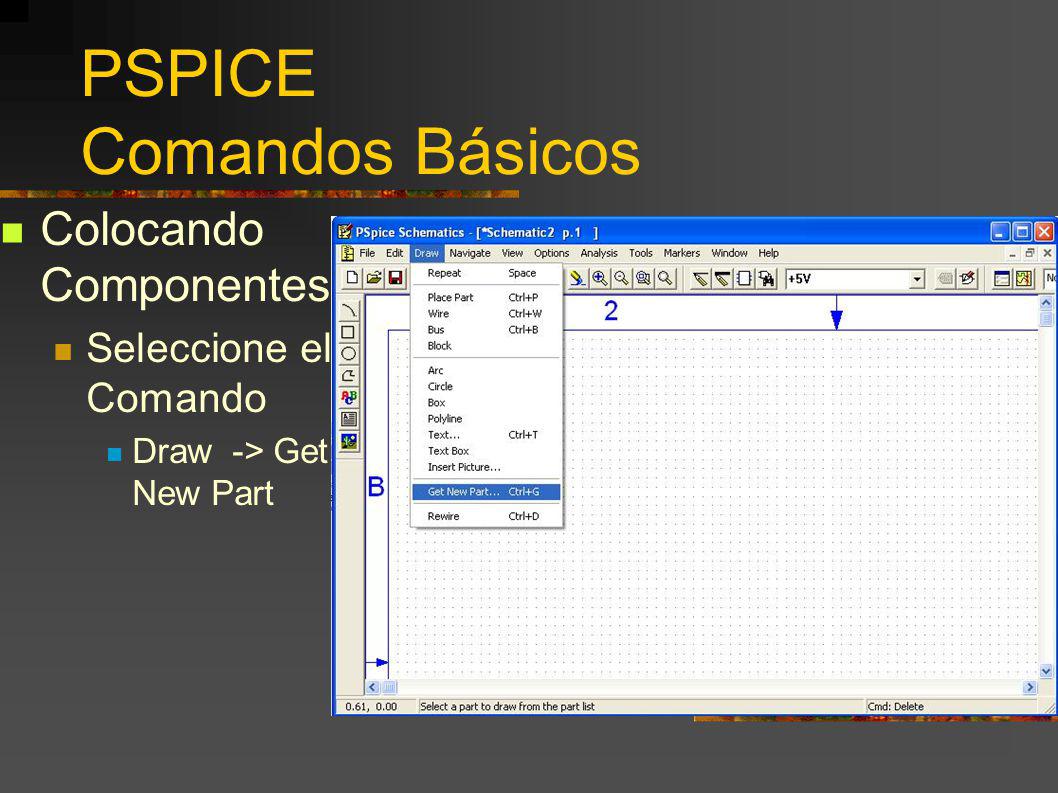

4 PSPICE Comandos Básicos Colocando Componentes Seleccione el Comando Draw -> Get New Part

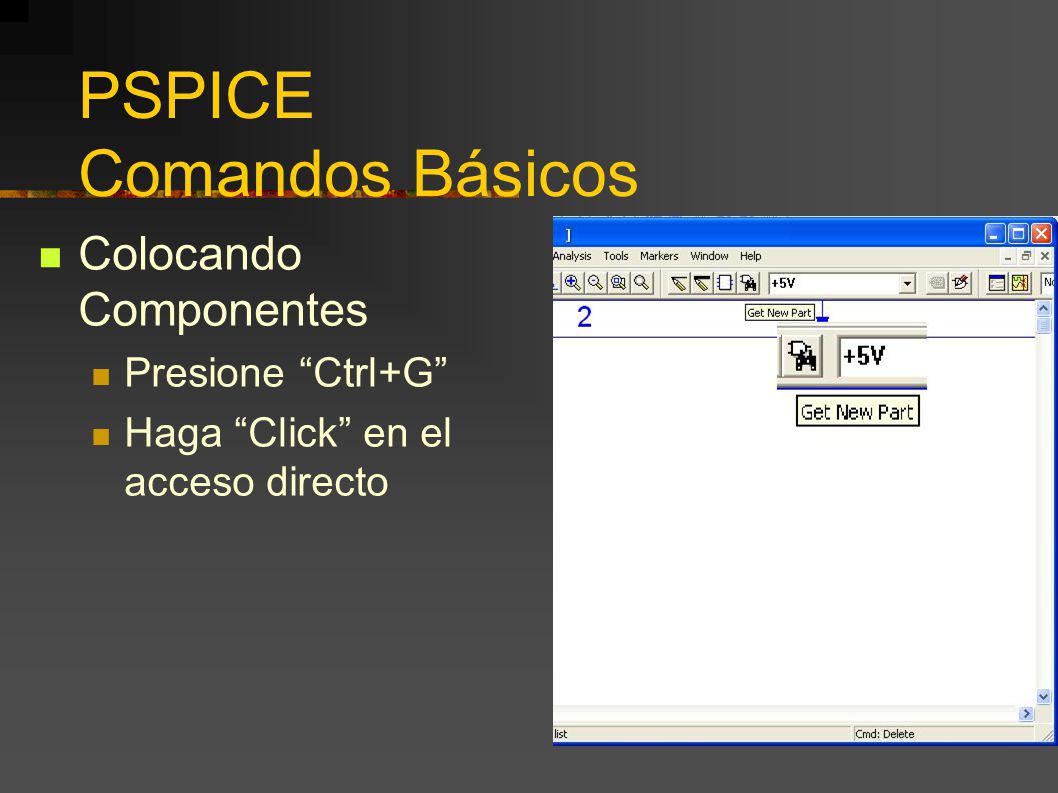

5 PSPICE Comandos Básicos Colocando Componentes Presione Ctrl+G Haga Click en el acceso directo

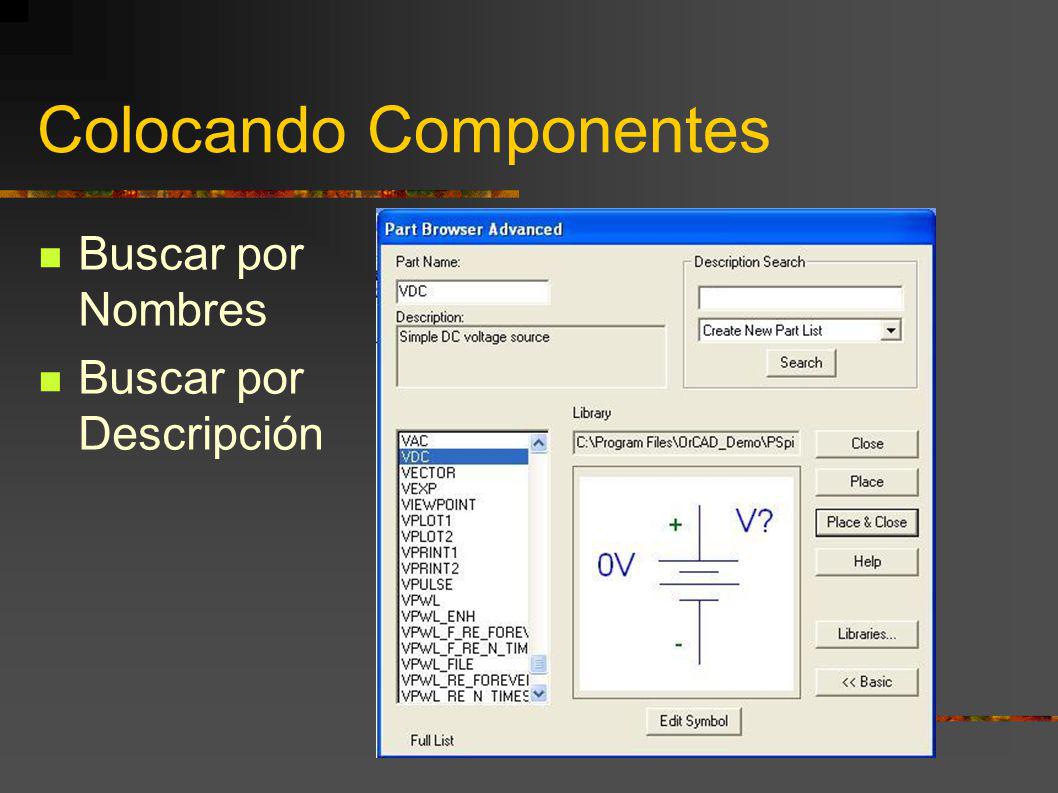

6 Colocando Componentes Buscar por Nombres Buscar por Descripción

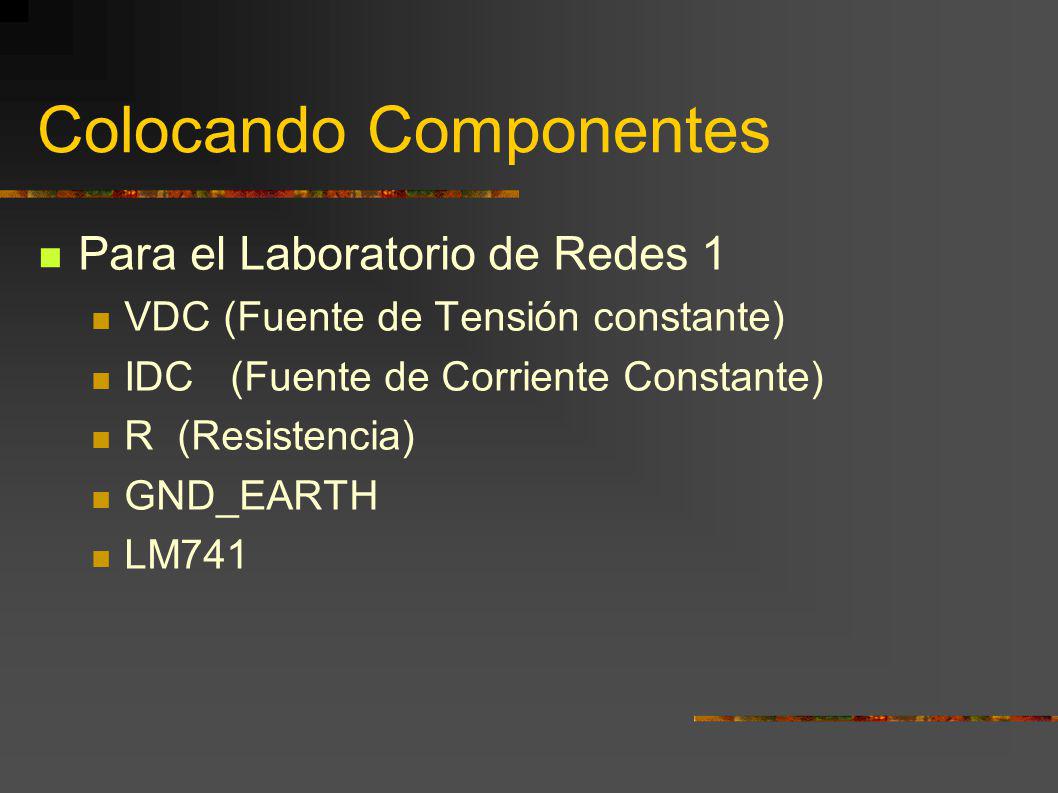

7 Colocando Componentes Para el Laboratorio de Redes 1 VDC (Fuente de Tensión constante) IDC (Fuente de Corriente Constante) R (Resistencia) GND_EARTH LM741

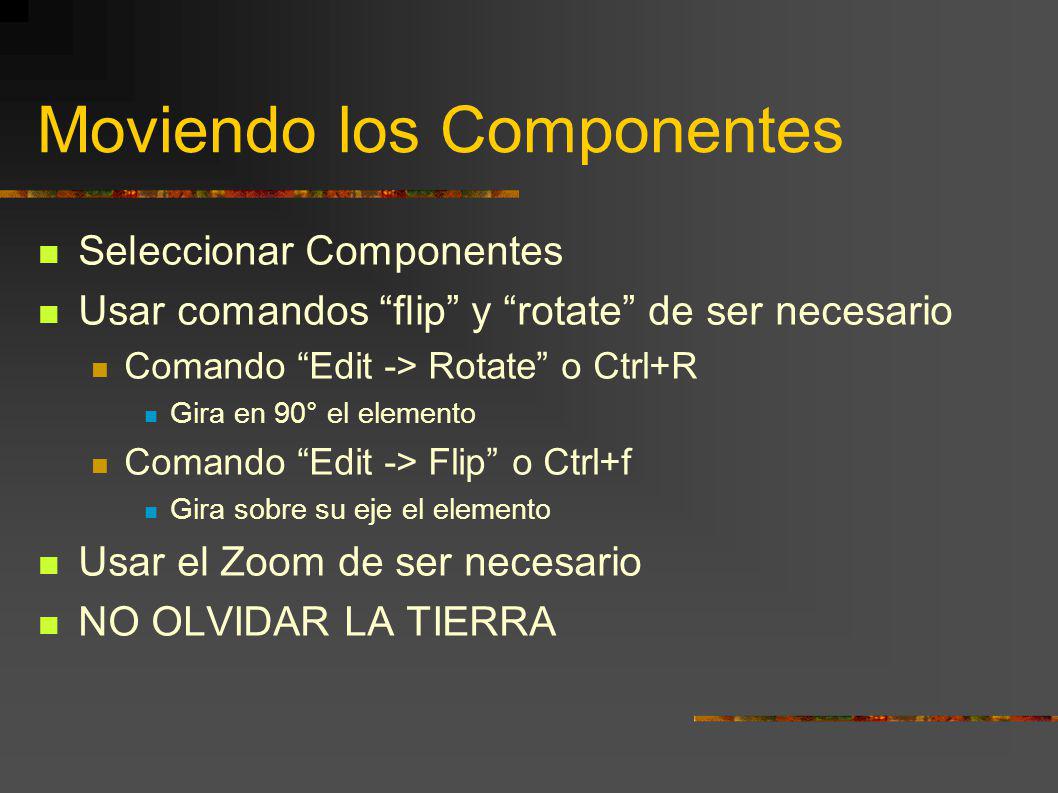

8 Moviendo los Componentes Seleccionar Componentes Usar comandos flip y rotate de ser necesario Comando Edit -> Rotate o Ctrl+R Gira en 90° el elemento Comando Edit -> Flip o Ctrl+f Gira sobre su eje el elemento Usar el Zoom de ser necesario NO OLVIDAR LA TIERRA

9 Moviendo los Componentes Seleccionar Componentes Usar comandos flip y rotate de ser necesario Comando Edit -> Rotate o Ctrl+R Gira en 90° el elemento Comando Edit -> Flip o Ctrl+f Gira sobre su eje el elemento Usar el Zoom de ser necesario NO OLVIDAR LA TIERRA

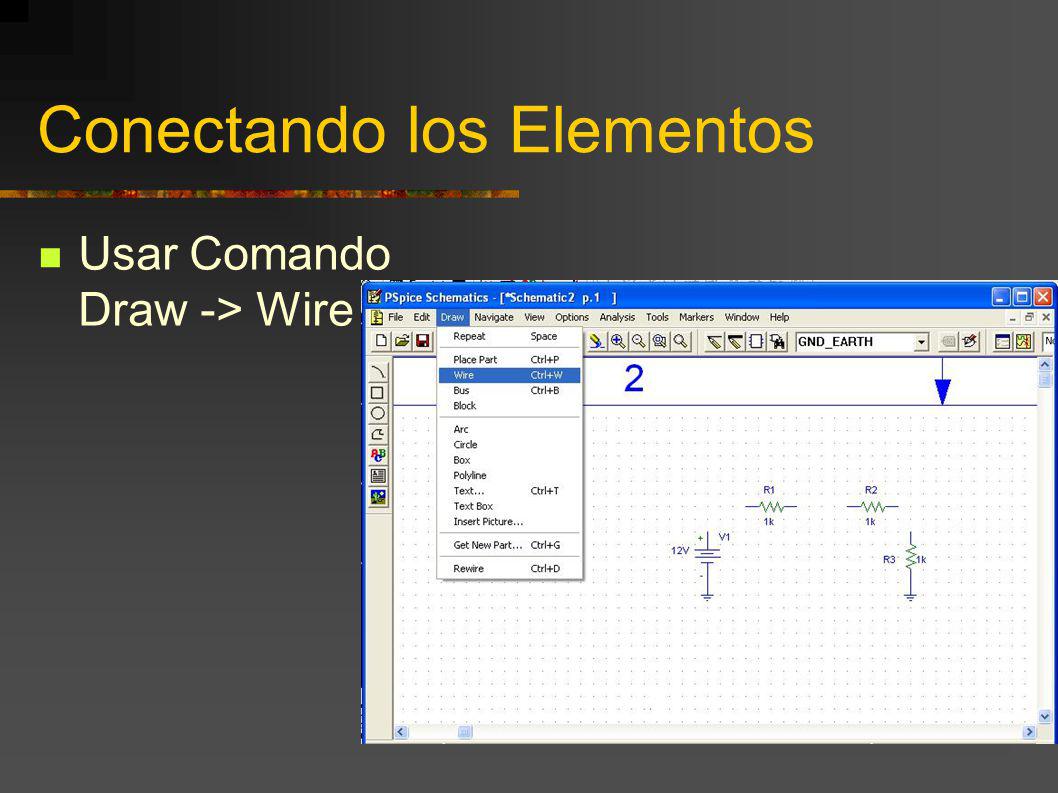

10 Conectando los Elementos Usar Comando Draw -> Wire

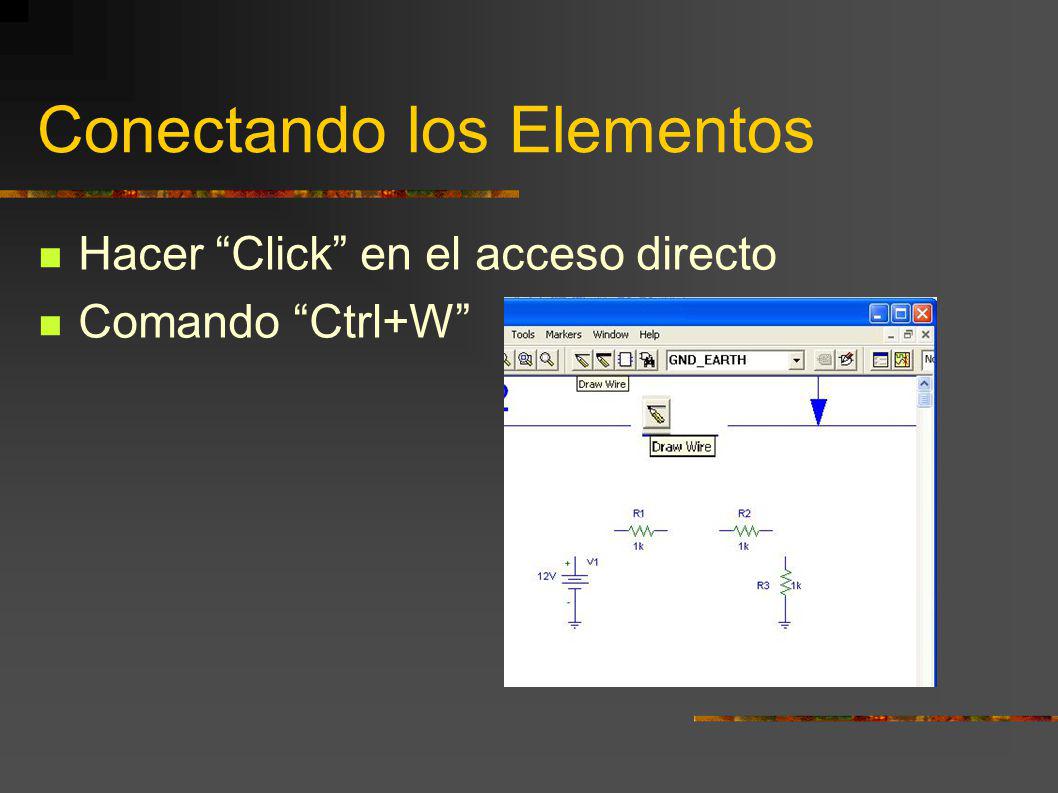

11 Conectando los Elementos Hacer Click en el acceso directo Comando Ctrl+W

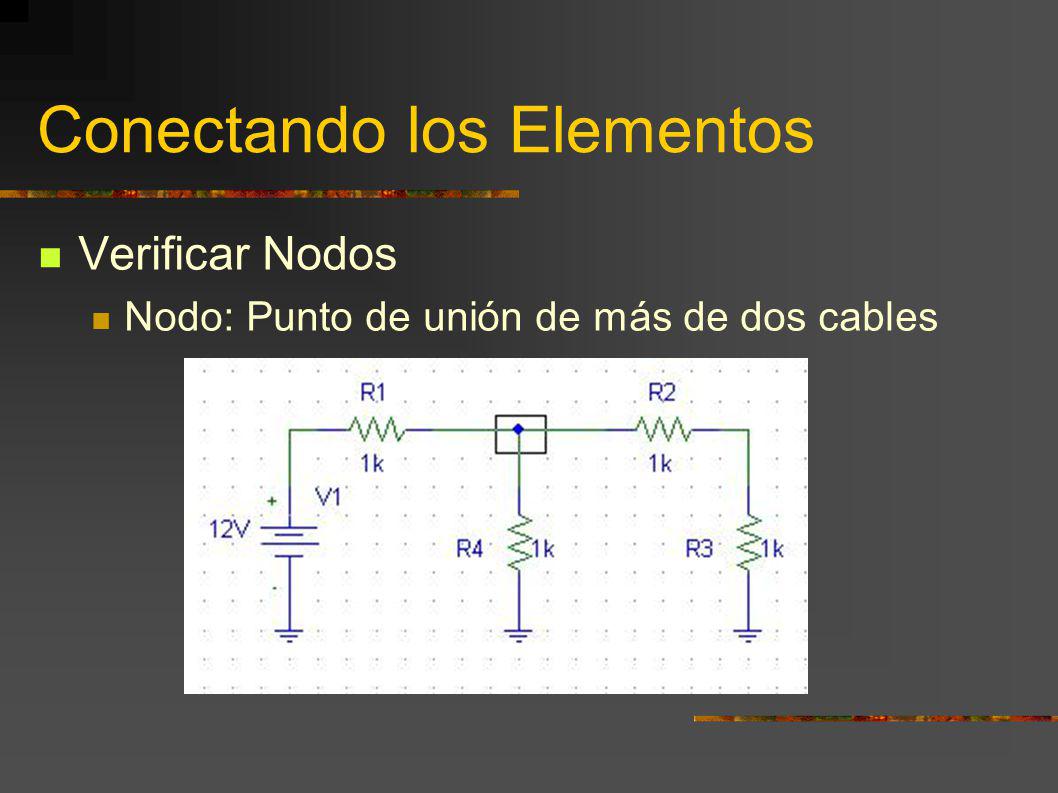

12 Conectando los Elementos Verificar Nodos Nodo: Punto de unión de más de dos cables

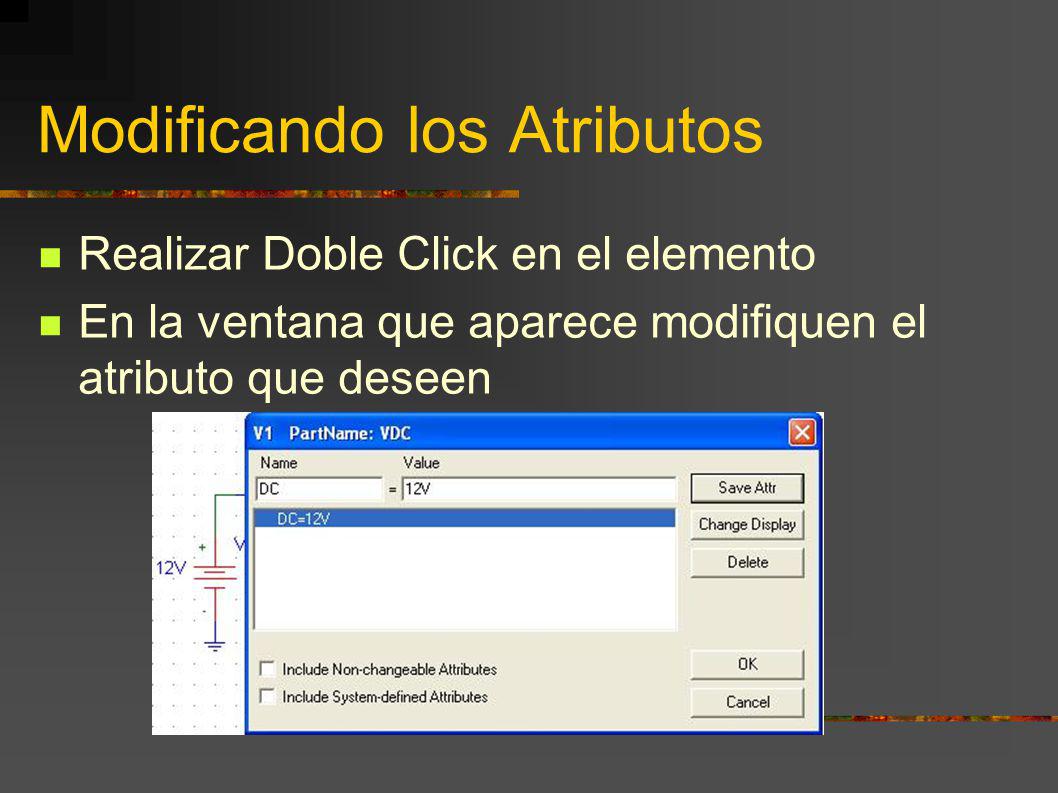

13 Modificando los Atributos Realizar Doble Click en el elemento En la ventana que aparece modifiquen el atributo que deseen

14 Mediciones Medidores de Voltaje Se colocan en el nodo a medir, su medida esta referida a la tierra del circuito

15 Mediciones Medidores de Voltaje Diferencial Se colocan entre los terminales del elemento a medir Se buscan en el comando Marker -> Mark Voltage Differential

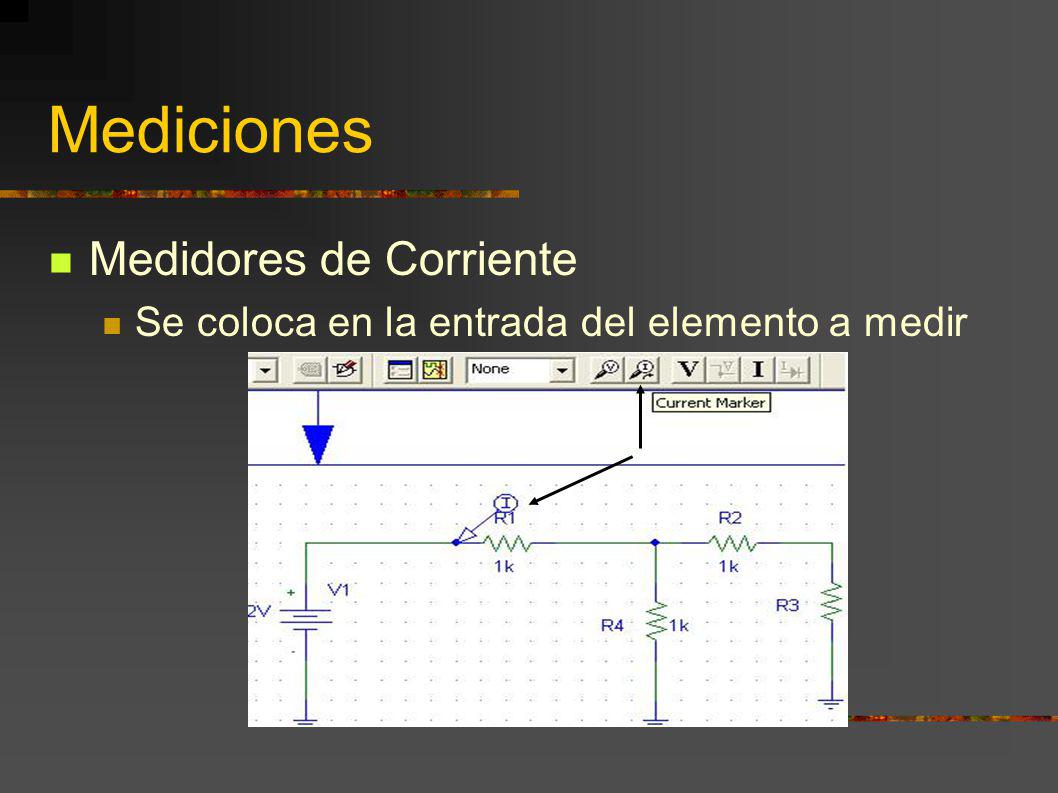

16 Mediciones Medidores de Corriente Se coloca en la entrada del elemento a medir

17 Seleccionar Tipo de Simulación Transitorio, Barrido en Frecuencia, etc.. Ajustar Variables con Respecto al tipo de Simulación

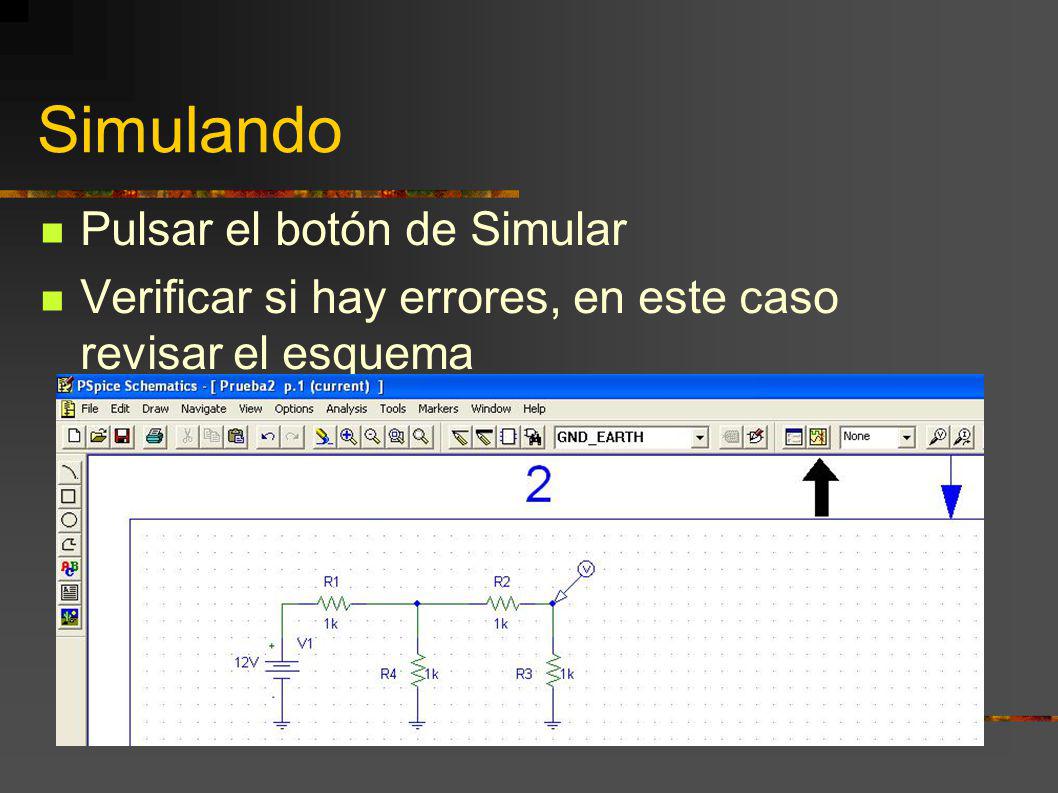

18 Simulando Pulsar el botón de Simular Verificar si hay errores, en este caso revisar el esquema

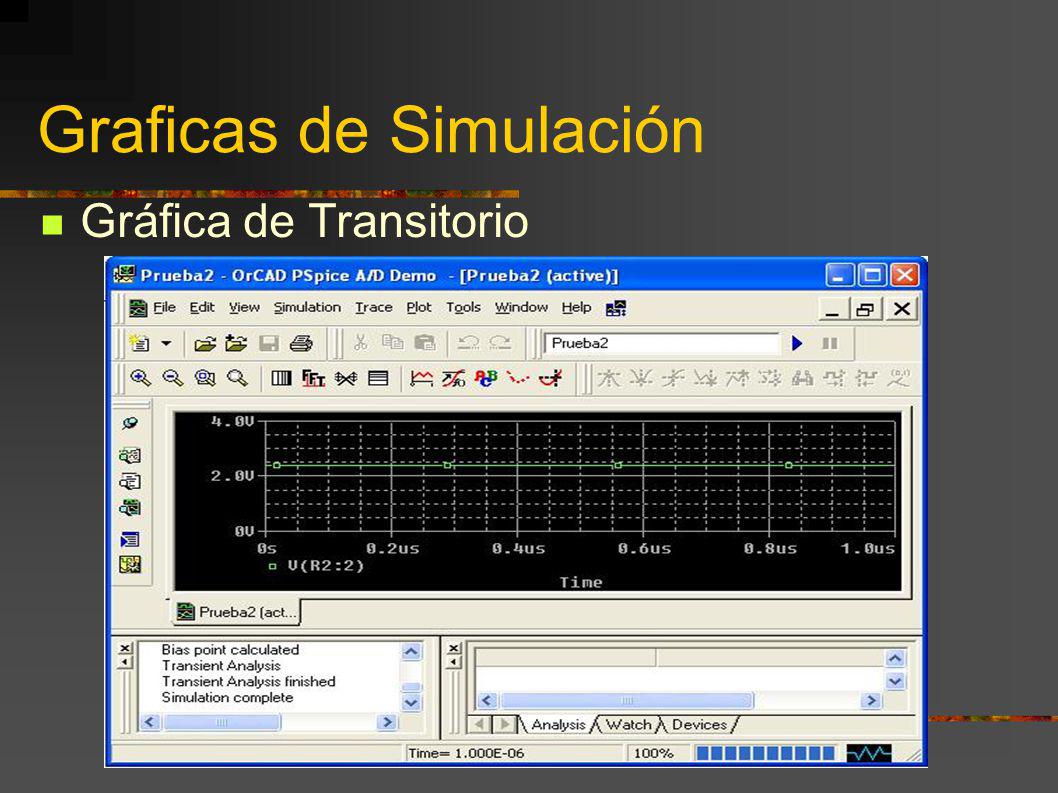

19 Graficas de Simulación Gráfica de Transitorio

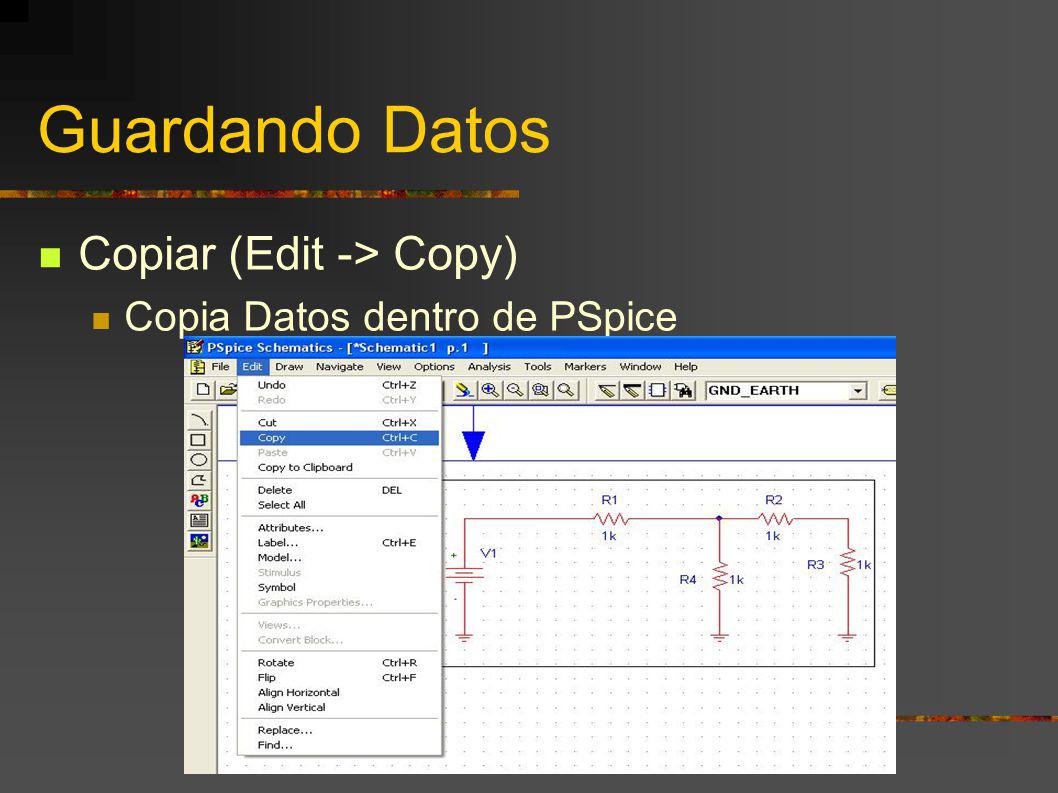

20 Guardando Datos Copiar (Edit -> Copy) Copia Datos dentro de PSpice

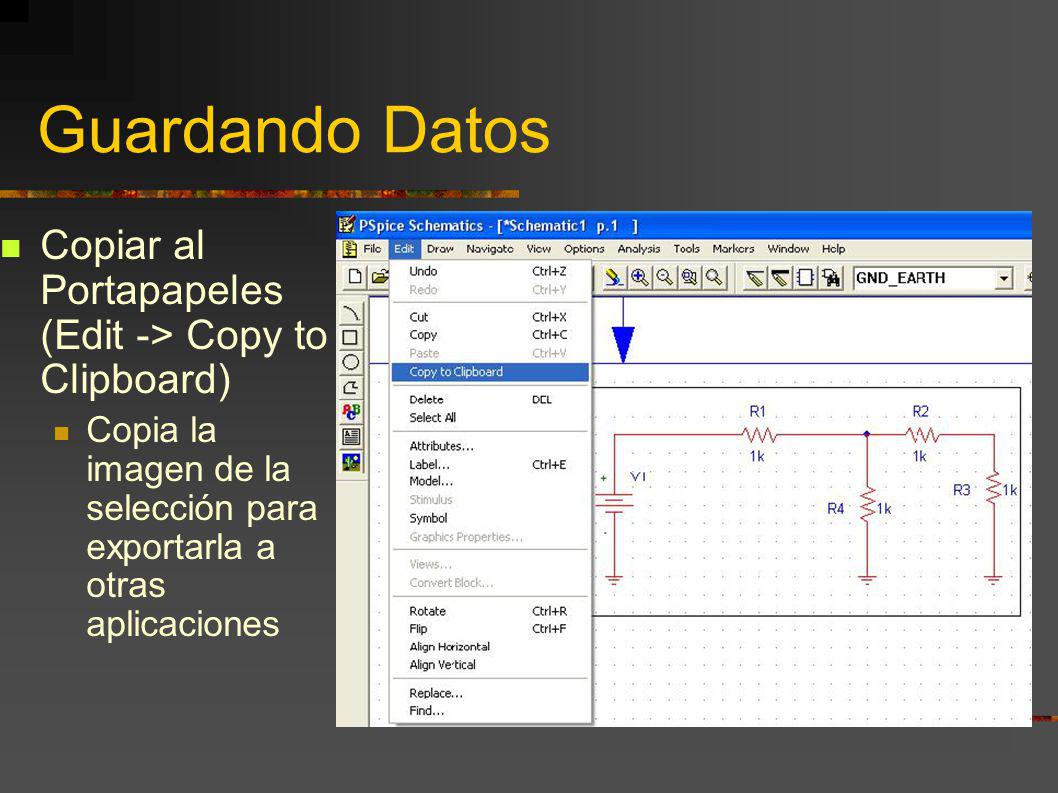

21 Guardando Datos Copiar al Portapapeles (Edit -> Copy to Clipboard) Copia la imagen de la selección para exportarla a otras aplicaciones

22 Guardando Datos Copiar Pantalla

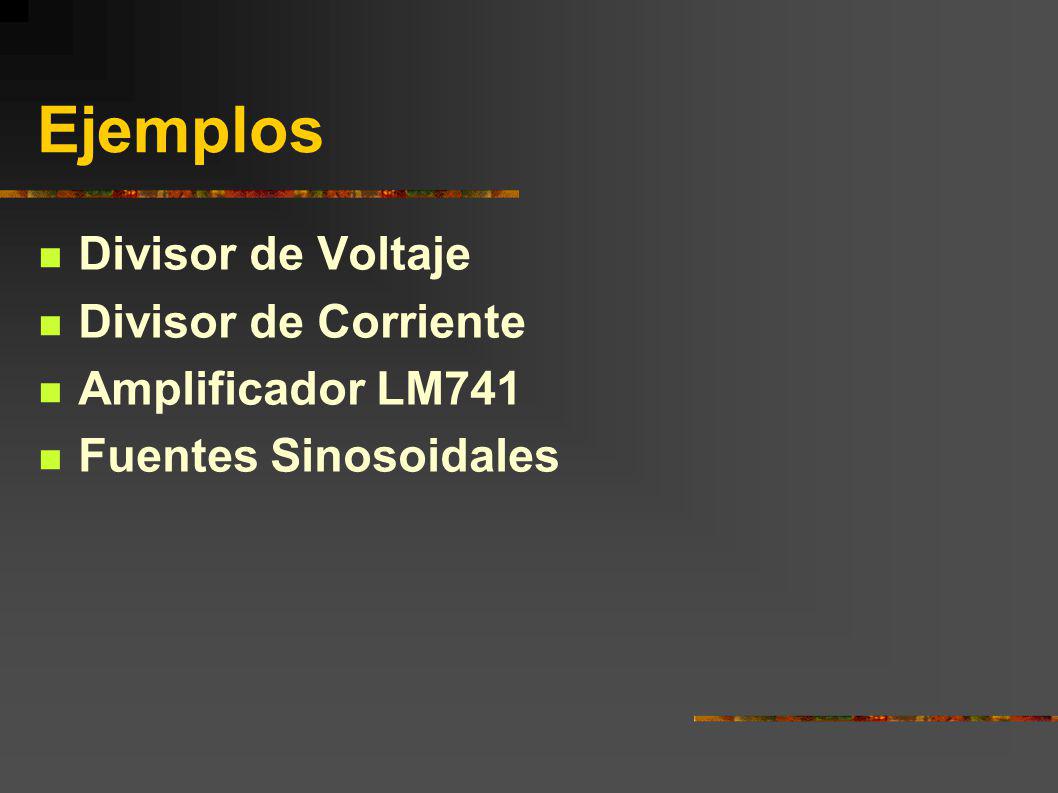

23 Ejemplos Divisor de Voltaje Divisor de Corriente Amplificador LM741 Fuentes Sinosoidales

24 Gracias Preguntas?
