ESCALA DE MAGNITUD SISMICA

Presentación del tema: "ESCALA DE MAGNITUD SISMICA"— Transcripción de la presentación:

1 ESCALA DE MAGNITUD SISMICA
SISMOS ESCALA DE MAGNITUD SISMICA

2 Sismos Escala de Intensidad
A finales del siglo pasado el sismólogo italiano de-Rossi y el suizo Forel propusieron la escala de intensidad de diez grados conocida como Rossi-Forel para catalogar los daños producidos por los sismos. En 1902 Giuseppe Mercalli propuso una escala de doce grados.

3 Escala de Mercalli Modificada
Sismos Escala de Mercalli Modificada Existen varias escalas que miden la intensidad. Una de las mas utilizadas es la de Mercalli Modificada (MM). Usa números romanos, la intensidad de grado II corresponde a sismos sentidos únicamente en circunstancias especiales, generalmente pasan desapercibidos. La intensidad máxima de XII implica que hubo destrucción total.

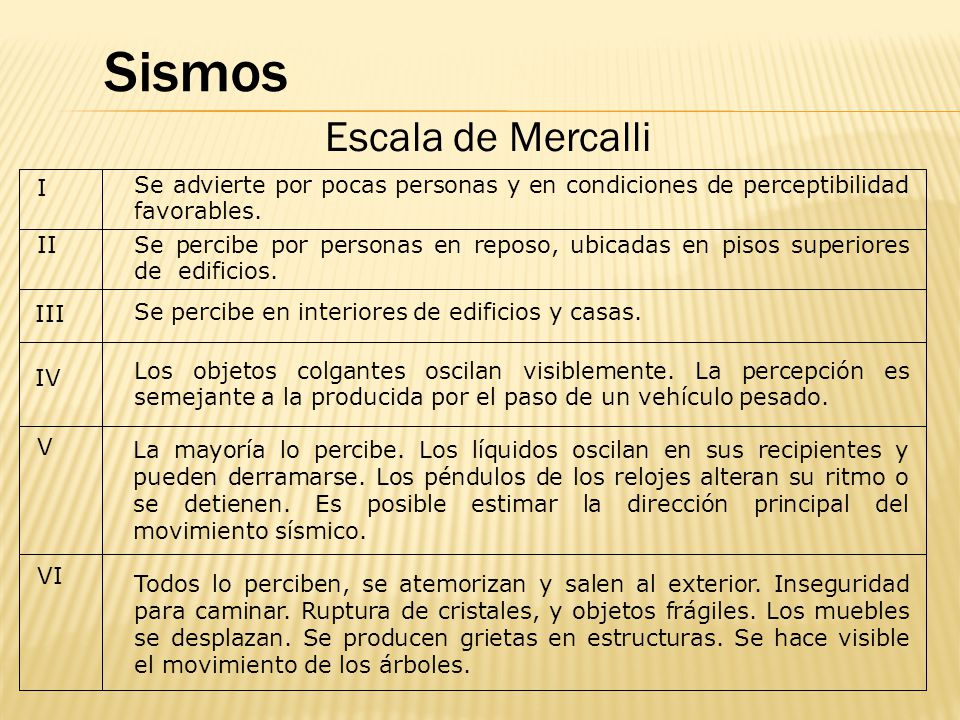

4 Sismos Escala de Mercalli I
Todos lo perciben, se atemorizan y salen al exterior. Inseguridad para caminar. Ruptura de cristales, y objetos frágiles. Los muebles se desplazan. Se producen grietas en estructuras. Se hace visible el movimiento de los árboles. VI La mayoría lo percibe. Los líquidos oscilan en sus recipientes y pueden derramarse. Los péndulos de los relojes alteran su ritmo o se detienen. Es posible estimar la dirección principal del movimiento sísmico. V Los objetos colgantes oscilan visiblemente. La percepción es semejante a la producida por el paso de un vehículo pesado. IV Se percibe en interiores de edificios y casas. III Se percibe por personas en reposo, ubicadas en pisos superiores de edificios. II Se advierte por pocas personas y en condiciones de perceptibilidad favorables.

5 Sismos Escala de Mercalli VII
El daño es casi total. Se desplazan grandes masas de roca. Los niveles y perspectivas quedan distorsionados. XII Muy pocas estructuras quedan en pie. Los rieles de las vías férreas quedan fuertemente deformados. Las tuberías (cañerías subterráneas) quedan totalmente fuera de servicio. XI Se destruye gran parte de las estructuras de toda especie. El agua de canales, ríos, lagos, sale proyectada a las riberas. X Se produce pánico general. IX Difícil manejar vehículos. Daños y derrumbe parcial en estructuras bien construidas. Caen monumentos, columnas, torres y estanques elevados. Cambios en las corrientes de agua y en la temperatura de vertientes y pozos. VIII Dificultad para mantenerse en pie. Daños en estructuras de albañilería mal construidas. Caída de ladrillos, cornisas y diversos elementos arquitectónicos. Se producen ondas en los lagos; el agua se enturbia. VII Escala de Mercalli de acuerdo a intensidades de Sismos.

6 Sismos Escala de Magnitud
Se usan para representar la energía liberada por cada sismo. El sismólogo Richter en 1935 ideó una escala que va del 1 al 9 que se basa en la fuerza de las ondas sísmicas: P, S y L.

7 Sismos Escala de Richter
Escala logarítmica (mide la amplitud máxima, medida en micras, del registro obtenido a una distancia epicentral de 100 km; el registro viene dado por un sismograma patrón) con valores entre 1 y 9; Ej. un temblor de magnitud 7 es diez veces más fuerte que uno de magnitud 6, cien veces más que otro de magnitud 5, mil veces más que uno de magnitud 4.

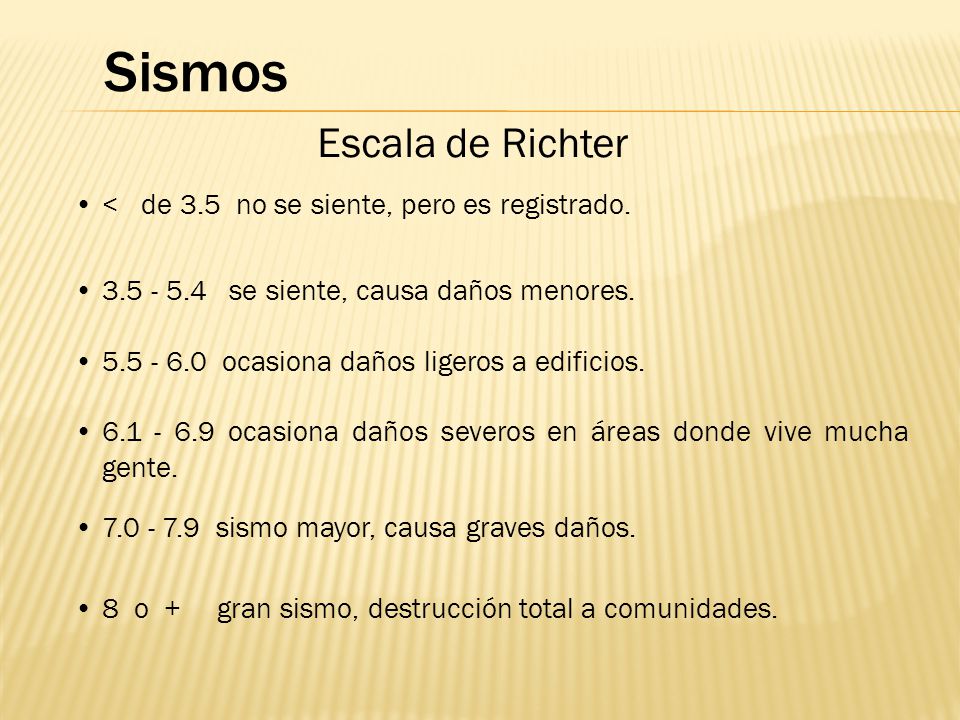

8 Sismos Escala de Richter < de 3.5 no se siente, pero es registrado.
se siente, causa daños menores. sismo mayor, causa graves daños. ocasiona daños ligeros a edificios. ocasiona daños severos en áreas donde vive mucha gente. 8 o gran sismo, destrucción total a comunidades.
