GRUPO No. 1 PRUEBA DE CORTE CON VELETA Popayán, 1 de marzo de 2006.

Presentación del tema: "GRUPO No. 1 PRUEBA DE CORTE CON VELETA Popayán, 1 de marzo de 2006."— Transcripción de la presentación:

1 GRUPO No. 1 PRUEBA DE CORTE CON VELETA Popayán, 1 de marzo de 2006

2 ENSAYO DE CORTE CON VELETA
OBJETIVO EQUIPO ENSAYO DE CORTE CON VELETA PROCEDIMIENTO CLASES DE VELETA FACTORES DE CORRECIÓN SENSITIVIDAD APLICACIONES

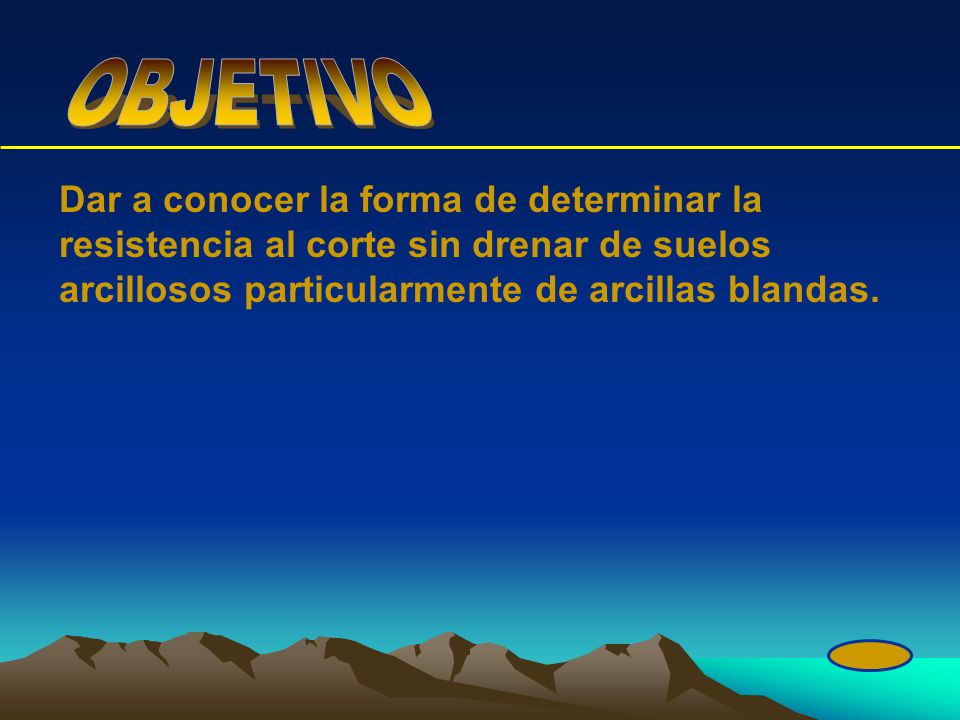

3 OBJETIVO Dar a conocer la forma de determinar la resistencia al corte sin drenar de suelos arcillosos particularmente de arcillas blandas.

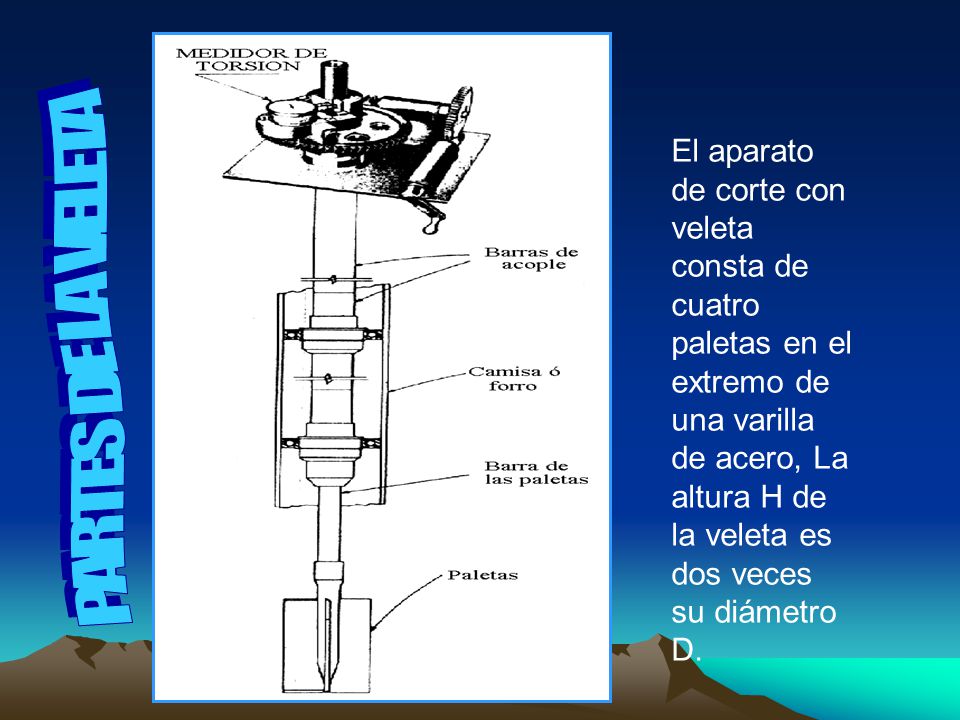

4 El aparato de corte con veleta consta de cuatro paletas en el extremo de una varilla de acero, La altura H de la veleta es dos veces su diámetro D. PARTES DE LA VELETA

5 Equipos Aspas de Veleta: Consiste en cuatro aspas rectangulares.
Se recomienda que la altura de la veleta sea dos veces su diámetro. Pueden usarse veletas con relación altura/diámetro = 1. El diámetro de las aspas puede varias entre 0.5 a 1”.

6 La selección del tamaño de la paleta esta directamente relacionada con la consistencia del suelo que se prueba, es decir entre mas blando mayor será el diámetro de la paleta que se escoja. DIMENSIONES

7 Muestras Tamaño del espécimen:
Diámetro suficiente para permitir un espacio libre de al menos dos diámetros de las aspas entre todos los puntos sobre la circunferencia de la superficie de corte y el extremo exterior de la muestra.

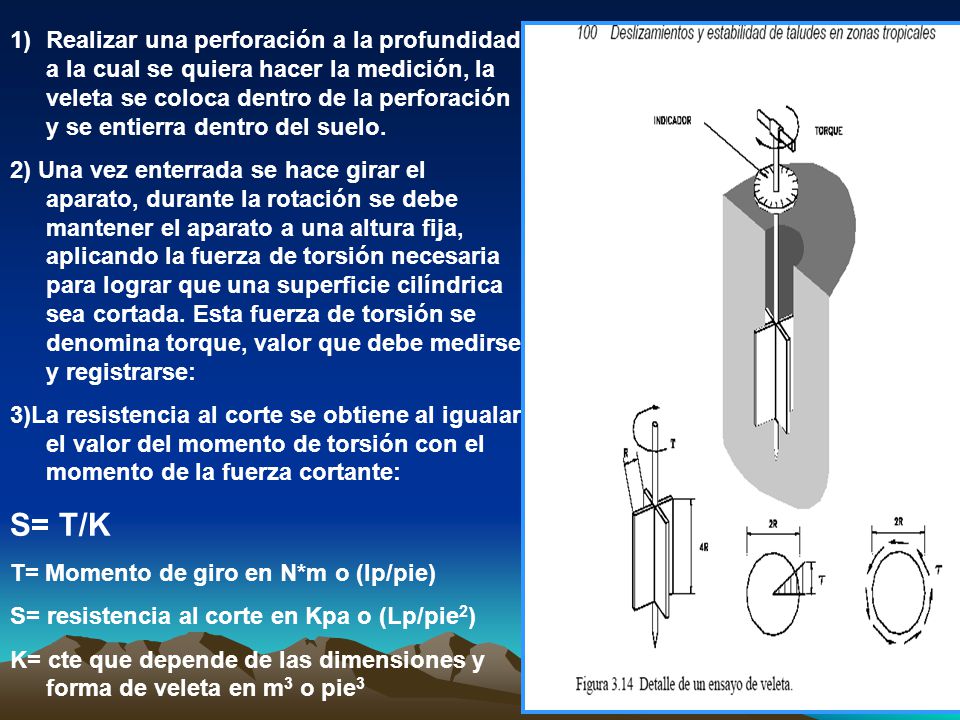

8 Realizar una perforación a la profundidad a la cual se quiera hacer la medición, la veleta se coloca dentro de la perforación y se entierra dentro del suelo. 2) Una vez enterrada se hace girar el aparato, durante la rotación se debe mantener el aparato a una altura fija, aplicando la fuerza de torsión necesaria para lograr que una superficie cilíndrica sea cortada. Esta fuerza de torsión se denomina torque, valor que debe medirse y registrarse: 3)La resistencia al corte se obtiene al igualar el valor del momento de torsión con el momento de la fuerza cortante: S= T/K T= Momento de giro en N*m o (lp/pie) S= resistencia al corte en Kpa o (Lp/pie2) K= cte que depende de las dimensiones y forma de veleta en m3 o pie3

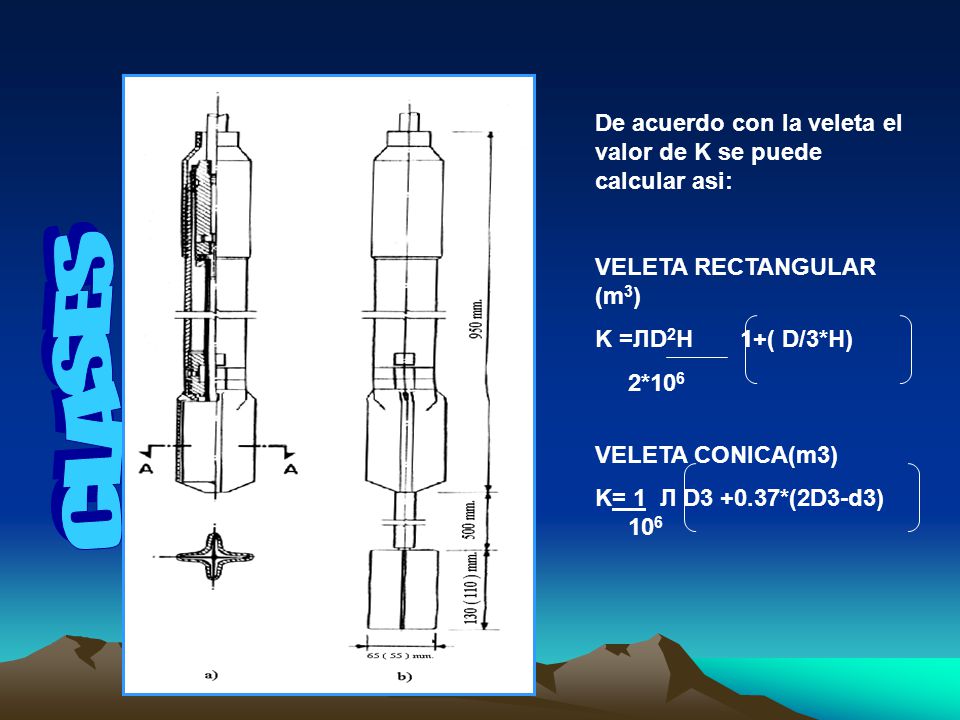

9 CLASES De acuerdo con la veleta el valor de K se puede calcular asi:
VELETA RECTANGULAR (m3) K =ЛD2H ( D/3*H) 2*106 VELETA CONICA(m3) K= 1 Л D *(2D3-d3) 106 CLASES

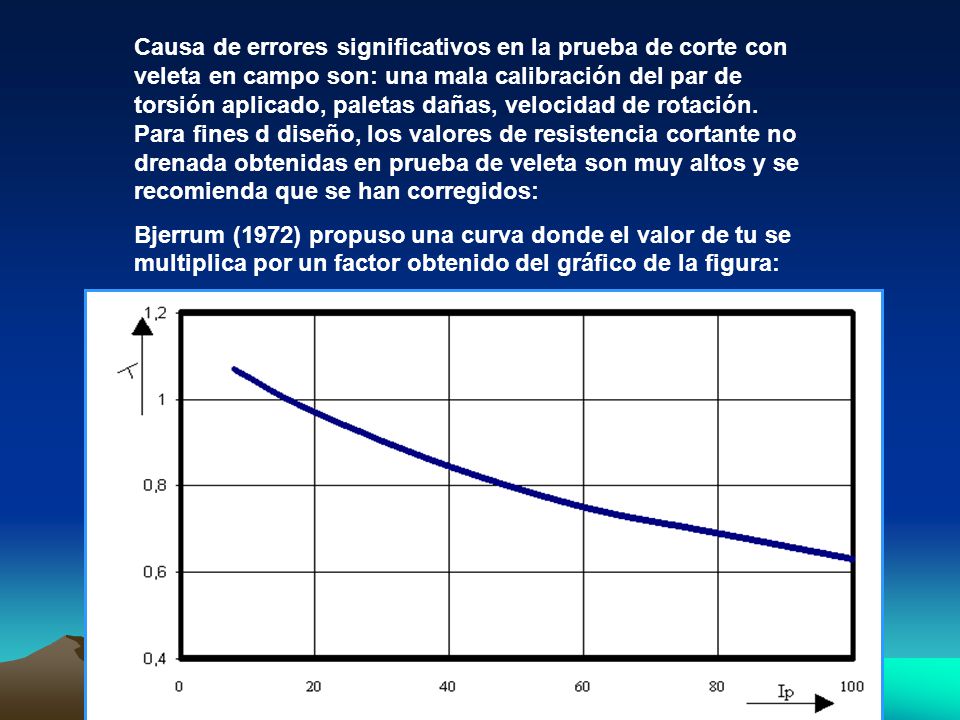

10 Causa de errores significativos en la prueba de corte con veleta en campo son: una mala calibración del par de torsión aplicado, paletas dañas, velocidad de rotación. Para fines d diseño, los valores de resistencia cortante no drenada obtenidas en prueba de veleta son muy altos y se recomienda que se han corregidos: Bjerrum (1972) propuso una curva donde el valor de tu se multiplica por un factor obtenido del gráfico de la figura:

11 Cu(diseño) = λCu (cortante de veleta)
FUENTE CORRELACION Bjerrum(1972) λ = log(IP) Morris y Williams (1994) λ =1.18 e-0.08(Ip+0.57 PARA IP>5 λ =7.01 e-0.08L+0.57 PARA Ll>20 Cu(diseño) = λCu (cortante de veleta)

12 Resumen Consiste en insertar una veleta de cuatro hojas en el extremo de una muestra inalterada o remoldeada y rotarla a razón constante para determinar el torque o momento requerido para hacer que una superficie cilíndrica sea cizallada por la veleta. El torque o momento aplicado se correlaciona con valores de resistencia al corte.

13 Interferencias Alteración producida por la veleta:
Se asume que la zona remoldeada alrededor de las aspas de la veleta como consecuencia de la inserción del equipo en la muestra es pequeña y tiene un efecto insignificante en las propiedades esfuerzo - deformación del suelo ensayado. Se recomienda que la veleta desplace no más del 15% del suelo ensayado para evitar que este efecto se vuelva significativo.

14 APLICACIONES Es ampliamente usado en depósitos cohesivos blandos depende la perturbación es critica. Además para determinar la resistencia in situ de arcillas saturadas y arenas. Deben tenerse en cuenta que dependiendo el tipo de suelo se utiliza tamaño adecuado de la veleta, también se utiliza para determinar la sensitividad de las arcillas.

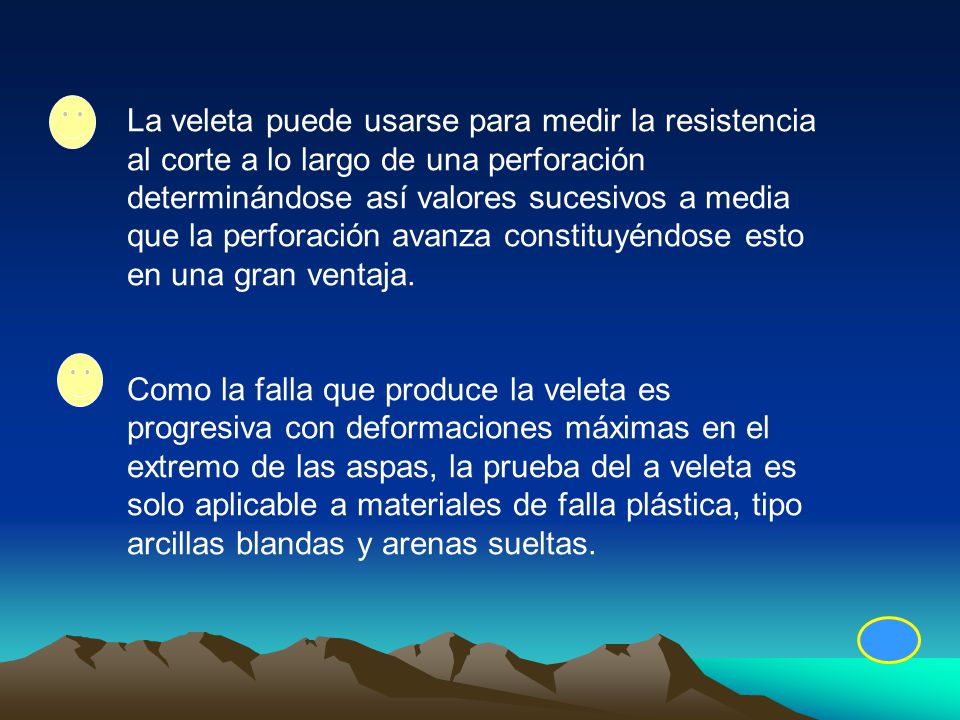

15 La veleta puede usarse para medir la resistencia al corte a lo largo de una perforación determinándose así valores sucesivos a media que la perforación avanza constituyéndose esto en una gran ventaja. Como la falla que produce la veleta es progresiva con deformaciones máximas en el extremo de las aspas, la prueba del a veleta es solo aplicable a materiales de falla plástica, tipo arcillas blandas y arenas sueltas.

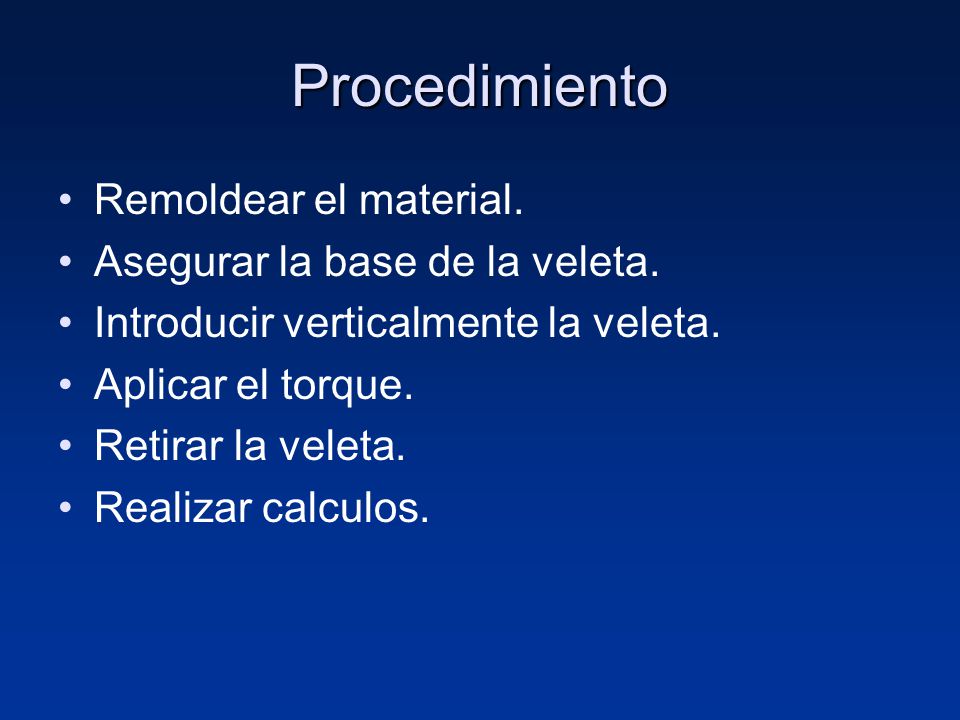

16 Procedimiento Remoldear el material. Asegurar la base de la veleta.
Introducir verticalmente la veleta. Aplicar el torque. Retirar la veleta. Realizar calculos.

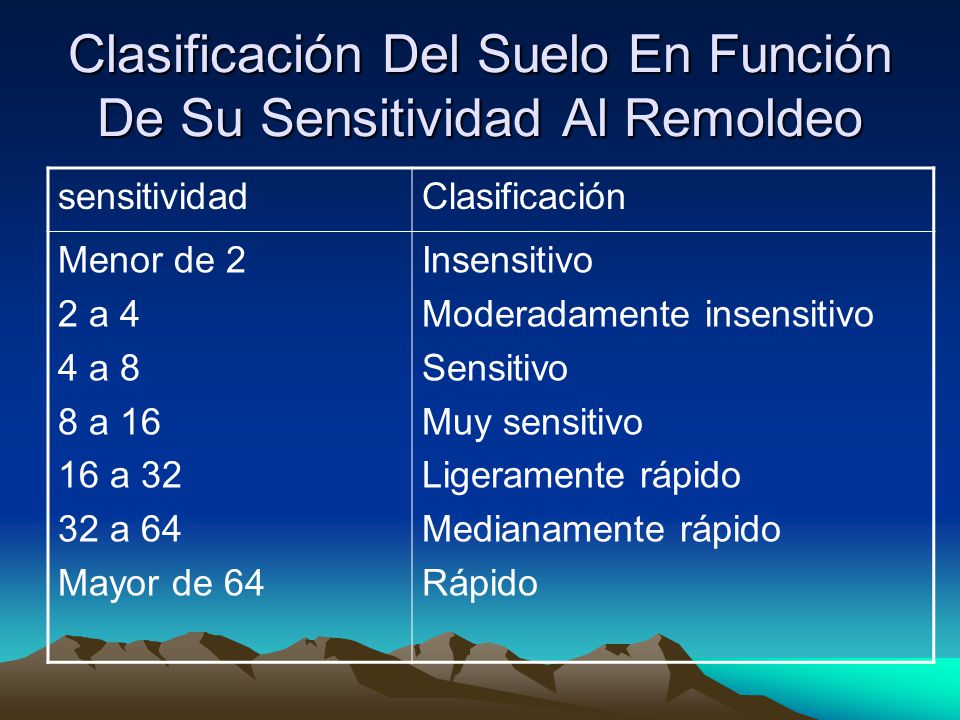

17 Clasificación Del Suelo En Función De Su Sensitividad Al Remoldeo
Menor de 2 2 a 4 4 a 8 8 a 16 16 a 32 32 a 64 Mayor de 64 Insensitivo Moderadamente insensitivo Sensitivo Muy sensitivo Ligeramente rápido Medianamente rápido Rápido

18 Procedimiento cuando hay revestimiento
Se coloca la barra dentro de una camisa de revestimiento y la veleta se protege con su vaina. Con la veleta en posición se aplica el giro a una velocidad que no exceda 0.1°/seg. Durante la rotación, la veleta debe mantenerse a una altura fija. Se anota el momento máximo. .
