Este no es el Símbolo Internacional de Protección Contra Picos de Voltaje... Pero debería serlo! Bienvenido al entrenamiento sobre protección contra picos.

Presentación del tema: "Este no es el Símbolo Internacional de Protección Contra Picos de Voltaje... Pero debería serlo! Bienvenido al entrenamiento sobre protección contra picos."— Transcripción de la presentación:

1 Este no es el Símbolo Internacional de Protección Contra Picos de Voltaje... Pero debería serlo! Bienvenido al entrenamiento sobre protección contra picos de voltaje con DITEK!

2 Hoy aprenderán sobre soluciones de protección contra picos de voltaje para: CCTV / Sistemas de Monitoreo CCTV / Sistemas de Monitoreo Sistemas de Control de Acceso Sistemas de Control de Acceso Sistemas de Detección de Incendio y de Sistemas de Detección de Incendio y de Alarmas Antirrobo. Alarmas Antirrobo.

3 Al finalizar esta capacitación Entenderán las causas y los efectos de picos de voltaje Entenderán las causas y los efectos de picos de voltaje Podrán especificar el producto de DITEK para lograr la máxima protección de la aplicación de su cliente Podrán especificar el producto de DITEK para lograr la máxima protección de la aplicación de su cliente

4 DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. Reconocido como una de las Compañías de mayor crecimiento del estado de Florida Reconocido como una de las Compañías de mayor crecimiento del estado de Florida Recibió el premio de Liderazgo del Gobernador Recibió el premio de Liderazgo del Gobernador

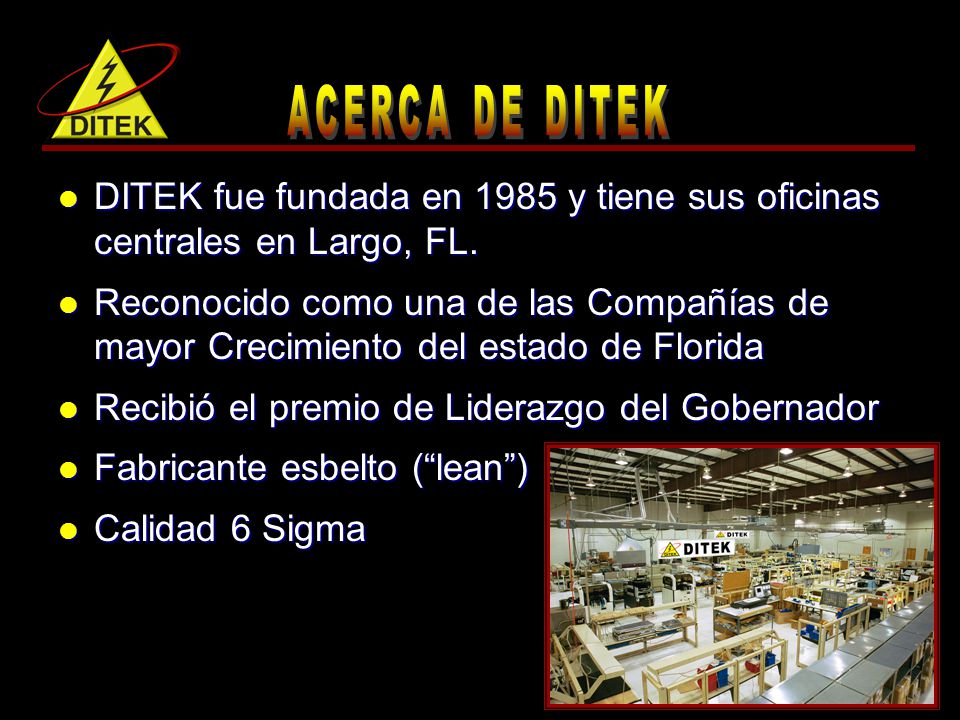

5 DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. Reconocido como una de las Compañías de mayor Crecimiento del estado de Florida Reconocido como una de las Compañías de mayor Crecimiento del estado de Florida Recibió el premio de Liderazgo del Gobernador Recibió el premio de Liderazgo del Gobernador Fabricante esbelto (“lean”) Fabricante esbelto (“lean”) Calidad 6 Sigma Calidad 6 Sigma

6 DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. Galardonada como una de las Compañías de mayor Crecimiento del estado de Florida Galardonada como una de las Compañías de mayor Crecimiento del estado de Florida Recibió el premio de Liderazgo del Gobernador Recibió el premio de Liderazgo del Gobernador Fabricante esbelto (“lean”) Fabricante esbelto (“lean”) Calidad 6 Sigma Calidad 6 Sigma El soporte técnico está El soporte técnico está disponible 7x24 disponible 7x24

7 Participado activamente en UL, IEC, ANSI y SIA

8 Sistemas de Monitoreo Sistemas de Monitoreo Sistemas de Control de Acceso Sistemas de Control de Acceso Sistemas de Alarma de Incendios y Antirrobo Sistemas de Alarma de Incendios y Antirrobo Sistemas de Comunicaciones de Voz y Datos Sistemas de Comunicaciones de Voz y Datos Alimentación de CA Alimentación de CA

9 Las sobre tensiones y picos son aumentos del voltaje nominal de línea que pueden causar serios daños a equipos en general. Las sobre tensiones y picos son aumentos del voltaje nominal de línea que pueden causar serios daños a equipos en general. Las sobretensiones pueden presentarse en cualquier conductor metálico. Esto incluye líneas de alimentación eléctrica, líneas telefónicas, líneas de transmisión de datos de computadoras, y conexiones de cable tipo CCTV ó CATV. Las sobretensiones pueden presentarse en cualquier conductor metálico. Esto incluye líneas de alimentación eléctrica, líneas telefónicas, líneas de transmisión de datos de computadoras, y conexiones de cable tipo CCTV ó CATV.

10 Los Rayos Los Rayos Los acontecimientos de la utilidad Los acontecimientos de la utilidad La conmutación en la red de servicio La conmutación en la red de servicio La conmutación de bancos de capacitores La conmutación de bancos de capacitores Cargas inductivas Cargas inductivas

11 Los efectos de sobretensiones y picos son: Degradación Degradación de equipamiento Destrucción de equipamiento Tiempo de caída de sistemas.

12 El repago de la inversión en un sistema de protección contra sobretensiones de calidad es: El repago de la inversión en un sistema de protección contra sobretensiones de calidad es: Un menor tiempo de caída de los sistemas Un menor tiempo de caída de los sistemas Una menor cantidad de llamadas de servicio no facturables Una menor cantidad de llamadas de servicio no facturables Un aumento de las ganancias Un aumento de las ganancias

13 El voltaje en exceso es derivado a tierra El voltaje en exceso es derivado a tierra Una buena tierra es imprescindible Una buena tierra es imprescindible DITEK recomienda cumplir con la resistencia máxima de tierra que dicta el National Electric Code, que es de 25 Ohms o menor. DITEK recomienda cumplir con la resistencia máxima de tierra que dicta el National Electric Code, que es de 25 Ohms o menor.

14 Todo aquello que su cliente no puede darse el lujo de perder.

15

16

17 DTK-DP4P Provee protección a cámaras PTZ para alimentación, video y cuatro conductores de datos Conexión a tierra de punto único mejora la protección y acelera la instalación Esta unidad posee un disparado de estado del arte, al alcanzarse los 2.8 volts Para cámaras que utilizan cableado UTP, instalar el modelo DP4P-TPV Protector contra sobretensión para cámaras PTZ y de domo motorizado

18 DTK-DP4P-BP Provee protección a cámaras PTZ para alimentación, video y dos conductores de datos Balun pasivo bidireccional integrado Esto permite al integrador tener un conjunto de conexiones menos en el sistema, lo que reduce la pérdida de señal Protector contra sobretensión para cámaras PTZ y de domo motorizado

19 DTK-PVP Provee protección para alimentación de 12 y 24 voltios y para entrada de video coaxial BNC. Esta unidad también está disponible para usar con cableado UTP ( DTK-PVP-TPV) Protector contra sobretensión para cámara fija

20 DTK-VSP-BNC-A Provee protección para línea de video analógico o digital Modelos de una y dos líneas disponibles Protector contra sobretensión para video

21 DTK-iBNC Diseñado para ubicaciones de cámaras en las cuales no hay conexión a tierra disponible para protección de sobretensión Instala en la línea y protege el conector central de daños por sobretensiones. En este caso la sobretensión se disipa a lo largo del blindaje del coaxial y en última instancia a tierra Protector contra sobretensión en línea para video

22 DTK-DRP16 Protección para 4 tomas de CA, 16 puertos entrada-salida de video coaxial, un puerto RJ11 entrada-salida para teléfono o MODEM, un puerto RJ45 de entrada-salida para redes Ethernet y 450 volt- amperes respaldo de batería Esta unidad posee un disparado de estado del arte, al alcanzarse los 2.8 volts Protector contra sobretensión con respaldo de baterías para grabadores digitales

23 DTK-LVLP-D Protege las líneas de datos que controlan las funciones “pan-tilt-zoom Disponible en configuración de 1 a 8 pares Adecuado para aplicaciones tanto analógicas como digitales Protector contra sobretensión para líneas de datos RS485/422, para instalaciones de cámaras tipo “Pan/Tilt/Zoom”

24 DTK-RM16NM Protege la entrada de video de cámaras a equipos analógicos de cabecera como VCRs, monitores y multiplexores La unidad puede montarse en bastidor y ostenta 16 conexiones BNC entrada- salida con una conexión a tierra unificada. Protección contra sobretensión para video, montable en bastidor

25 DTK-RMAC9 Provee 9 tomas de alimentación protegidas Múltiples diagnósticos permiten conocer el status del sistema de sólo un vistazo Se ofrece en configuraciones de 15 o 20 amperes Protección contra sobretensión de alimentación montable en bastidor

26

27

28 Protector contra sobretensión para lectores de tarjetas / teclados DTK-4LVLP-CR Protege el circuito de alimentación de 12 o 24 voltios y el circuito de LEDs de 5 voltios Para circuitos de datos de 7-14 voltios como los que utilizan los lectores Wiegand, instale el modelo DITEK 3LVLP-X

29 DTK-ESS Este protector se vende de a pares Uno se instala en el pasador de la puerta y el otro en el panel de control Dispositivo auto-disipador No requiere una conexión a tierra independiente Protector contra sobretensión para pasadores de puerta eléctricos

30 DTK-8FF Este protector de alta carga tiene 4 receptáculos de CA estándar y 4 tamaño transformador, además de un puerto para teléfono, fax o modem Posee múltiples diagnósticos Protector contra sobretensión de alta carga, de 8 tomas

31 Protección para todos los componentes críticos del sistema (panel, lector y pasadores de la puerta) DPK1: Contiene DTK-8FF (1 cada uno), DTK-ESS (2 cada uno) y DTK- 4LVLP-CR (1 cada uno) DPK2: (para puertas con lectores tipo Wiegand) Contiene DTK-8FF (1 cada uno), DTK-ESS (2 cada uno) y DTK- 3LVLP-X (1 cada uno) Kit de protección contra sobretensión para sistemas de acceso para puertas

32 ¿El tiempo de inactividad es una opción en su instalación de la seguridad de la vida?

33

34 Protector contra sobretensión cableado de 120 Volts DTK-120HW Proteger el suministro eléctrico de 110 voltios de CA al panel de alarma Un indicador de diagnóstico que confirma la presencia de tierra, el funcionamiento de la unidad y la existencia de alimentación UL 1449

35 DTK-120S15A Diseño de circuito en serie / híbrido cumple con especificaciones gubernamentales y militares Múltiples indicadores de diagnóstico monitorean status de protección, presencia de tierra, falla de tierra y estado de fusibles Fusibles reemplazables por el usuario se traducen en menor tiempo de indisponibilidad Excelente filtrado de ruido producto de interferencias de radiofrecuencia y electromagnéticas (RFI/EMI) mejora la performance de los equipos Protector contra sobretensión de 120 Volts para cargas críticas

36 DTK-MRJ31XSCPWP Protege el discador que provee el monitoreo remoto Provee protección de sobre-voltaje y sobre- amperaje para una línea telefónica Alarm Panel Dialer Surge Protector

37 Protección completa para alimentación y dos discadores DTK-FPK1 (1) DTK-120HW (2) DTK-MRJ31XSCP-WP DTK-FPK2 (1) DTK-120S15A (2) DTK-MRJ31XSCP-WP Kits de protección contra sobretensión para paneles de alarma de incendio

38 DTK-LVLP-LV Protección ideal para circuitos “fuera del territorio” o “en zona de riesgo” Disponible en configuraciones de 1-8 pares (2-16 hilos) Provee protección de sobrevoltaje (especificar 6, 14, 30, 50, 75, 95 o 130 volts) y unidades con fusible (opcional) Protector contra sobretensión los circuitos de notificación y señalización

39 DTK-2LVLP-D (5V Typ.) DTK-2LVLP-F (24V Typ. – Firelite & Notifier) Protector de lazo SLC (Circuito de Línea de Señalización)

40 DTK-2MHLP Series Un diseño híbrido multi-etapa Su base de hardware y su modularidad simplifican y aceleran un reemplazo en caso de que eventualmente la unidad se dañe Disponible en 8 niveles de voltaje DTK-2MHLP24B (24V Typ. – EST installations) DTK-2MHLP36B (36V Typ. – Simplex installations) Protector de lazo SLC (Circuito de Línea de Señalización)

41

42

43 Protección contra sobretensión modular para alarmas antirrobo DTK-1F31X Protege discador telefónico y alimentación de 110V CA en una única unidad Unidad ideal para situaciones donde la conexión a tierra del proveedor de comunicaciones no es de fácil acceso Indicador de diagnóstico verifica conexión a tierra y protección contra sobretensión activa Tornillo de seguridad soporta transformador Clase II

44 1. 1. ¿Qué clase de sistema estamos protegiendo? 2. 2. ¿Cuál es el máximo voltaje operativo continuo del sistema? 3. 3. ¿Cuál es la máxima corriente? 4. 4. ¿Cuántos conductores o cables? 5. 5. ¿Cómo son las terminaciones de la aplicación?

45 1.La REGLA ABC – La distancia de la conexión a tierra (C) al protector (B) debe ser menor que la distancia del protector (B) al equipo (A) que se quiere proteger. C B A

46 2.REGLA DE LOS 3’ – El protector debe tener al menos 3 a 6 pies de conductor entre el punto de conexión al sistema y el equipo que se está protegiendo 3 – 6 FEET B A

47 3.REGLA DE LA CONEXIÓN EN PARALELO– las terminales del protector deben ser tan cortas y rectas como sea posible Ser tan cortas y rectas como sea posible

48 4.Regla De Resistencia A Tierra – El sistema de puesta a tierra deberá tener una resistencia absoluta máxima de 25 ohms. Cinco ohms o menos es el nivel preferido. <5 ohms preferido

49 5.Regla de puesta a tierra unificada – En un sistema con múltiples jabalinas, éstas deben estar directamente conectadas, sin equipos en el camino de tierra. Puesta a tierra unificada

50 6.INSPECCIONES DE MANTENIMIENTO PREVENTIVO – Deberían llevarse a cabo mensualmente, y además, por supuesto, inmediatamente después de la caída de rayos en la zona, para verificar que la protección contra sobretensiones está activa y funcionando.

51 Website: www.ditekcorp.com Website: www.ditekcorp.comwww.ditekcorp.com 24/7 Tech Support: 1-888-472-6100 24/7 Tech Support: 1-888-472-6100 DITEK Sales Team: 1-800-753-2345 DITEK Sales Team: 1-800-753-2345
