1 Este no es el Símbolo Internacional de Protección Contra Sobretensión...
pero debería serlo! Bienvenidos a la capacitación sobre protección contra sobretensión de DITEK! Bienvenido a la capacitación sobre protección contra sobretensión de DITEK. ∆

2 Hoy aprenderán sobre soluciones de protección de sobretensión para:
INTRODUCCION Hoy aprenderán sobre soluciones de protección de sobretensión para: CCTV / Sistemas de Monitoreo Sistemas de Control de Acceso Sistemas de Alarma de Incendios y de Alarma Antirrobo Hoy aprenderán sobre soluciones de protección de sobretensión para CCTV / Sistemas de Monitoreo, Sistemas de Control de Acceso, Sistemas de Alarma de Incendios y de Alarma Antirrobo. ∆

3 Al finalizar esta capacitación
Los OBJETIVOS Al finalizar esta capacitación Entenderán causas y efectos de Picos de voltaje de alimentación Podrán seleccionar el producto de DITEK más adecuado para lograr la máxima protección de la aplicación de su cliente Al finalizar esta capacitación entenderán causas y efectos de Picos de voltaje de alimentación y podrán seleccionar el producto de DITEK más adecuado para lograr la máxima protección de la aplicación de su cliente. ∆

4 DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL.
ACERCA DE DITEK DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. Galardonada como una de las Compañías de Crecimiento Más Veloz del estado de Florida Recibido el premio de Liderazgo del Gobernador DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. DITEK ha sido galardonada como una de las Compañías de Crecimiento Más Veloz del estado de Florida, y ha recibido el premio de Liderazgo del Gobernador. ∆

5 DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL.
ACERCA DE DITEK DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. Galardonada como una de las Compañías de Crecimiento Más Veloz del estado de Florida Recibido el premio de Liderazgo del Gobernador Fabricante esbelto (“lean”) Seis Sigma Calidad DITEK se rige por normas de fabricación de categoría mundial. Somos un fabricante esbelto (“lean”) que lleva más de 10 años operando basado en una política que llamamos “Sin Desperdicios”. Somos una verdadera operación JIT (“Just In Time”), capaz de entregar los productos de la más alta calidad al menor costo en el menor tiempo. Nuestras máximas prioridades son la calidad y la satisfacción de nuestros clientes. Todos los departamentos de DITEK son entrenados para operar, y operan, siguiendo estándares Seis Sigma. ∆

6 DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL.
ACERCA DE DITEK DITEK fue fundada en 1985 y tiene sus oficinas centrales en Largo, FL. Galardonada como una de las Compañías de Crecimiento Más Veloz del estado de Florida Recibido el premio de Liderazgo del Gobernador Fabricante esbelto (“lean”) Seis Sigma Calidad El soporte técnico está disponible 7x24 La posición de mercado de DITEK es resultado de un soporte a clientes sin igual. El soporte técnico está disponible 7x24 para asistir con requerimientos técnicos sobre los productos y sus aplicaciones. ∆

7 Participado activamente en UL, IEC, ANSI y SIA
ACERCA DE DITEK Participado activamente en UL, IEC, ANSI y SIA A lo largo de la década pasada, nuestros ingenieros han participado activamente en el moldeado de los estándares de la industria, trabajando en comités de organizaciones como UL, IEC, ANSI y SIA. Estas alianzas contribuyen a la calidad superior de los productos DITEK. ∆

8 Los MERCADOS Sistemas de Monitoreo Sistemas de Control de Acceso
Sistemas de Alarma de Incendios y Antirrobo Sistemas de Comunicaciones de Voz y Datos Alimentación de CA DITEK fabrica una línea completa de soluciones integradas de protección contra sobretensión para cubrir las necesidades de nuestros mercados objetivo: Sistemas de Monitoreo ∆ Sistemas de Control de Acceso ∆ Sistemas de Alarma de Incendios y Antirrobo ∆ Sistemas de Comunicaciones de Voz y Datos ∆ Alimentación de corriente alternativa ∆

9 SOBRETENSIONES y PICOS
Las Picos de voltaje y picos son aumentos del voltaje nominal de línea que pueden causar serios daños a equipos en general. Las Picos de voltaje pueden presentarse en cualquier conductor metálico. Esto incluye líneas de alimentación eléctrica, líneas telefónicas, líneas de transmisión de datos de computadoras, y conexiones de cable tipo CCTV ó CATV. ¿Qué son Picos de voltaje y picos? Las Picos de voltaje y picos son aumentos del votaje nominal de línea que pueden causar serios daños a equipos en general. Una sobretensión mide menos de 500 V y tiene una duración inferior a los 2 segundos. Los picos son muchísimo más efímeros en cuanto a duración – típicamente duran menos de una milésima de segundo -, pero pueden alcanzar miles de Volts. Las Picos de voltaje pueden presentarse en cualquier conductor metálico. Esto incluye líneas de alimentación eléctrica, líneas telefónicas, líneas de transmisión de datos de computadoras, y conexiones de cable tipo CCTV ó CATV. ∆

10 SOBRETENSIONES y PICOS
LAS CAUSAS de SOBRETENSIONES y PICOS Los Rayos Los acontecimientos de la utilidad La conmutación en la red de servicio La conmutación de bancos de capacitores Cargas inductivas Ahora analicemos las causas de Picos de voltaje y picos. Los rayos son la primera y principal causa de Picos de voltaje y picos de alimentación. Un rayo que cae a tierra genera un campo magnético y una descarga electrostática sumamente poderosos. Dicho campo, por medio del acoplamiento magnético, producirá una sobretensión transitoria intensísima en las líneas de alimentación cercanas. El rayo no necesita impactar directamente sobre las líneas de alimentación para lograr esto. Lo único que se requiere es que las líneas de alimentación estén dentro del campo magnético. Es frecuente que las líneas de alimentación y de datos provean una vía por donde circula los excesos de corriente. ∆ Otra importante causa de alteraciones en la alimentación eléctrica es la conmutación en la red de servicio. Las compañías de servicio producen su electricidad en una cantidad determinada de puntos de generación y la distribuyen entre sus redes de usuarios. Al conmutar el proveedor la provisión de energía de una red a otra se producen alteraciones, como ser Picos de voltaje, picos, y condiciones de sub- y sobre-voltaje. La conmutación de bancos de capacitores en el sistema de provisión de la energía también puede ocasionar Picos de voltaje dañinas. La demanda de protección contra todos estos factores continúa aumentando a medida que la calidad de la energía eléctrica continúa bajando. ∆ Cargas inductivas pueden ser generadas externa o internamente. Operaciones de conmutación de motores o de cargas que ocasionen cambios abruptos de corriente causarán el correspondiente transitorio. Picos de voltaje externas pueden ser producidas por equipos o maquinaria que se enciende y se apaga en una planta o fábrica cercana. Picos de voltaje internas pueden surgir en un edificio con la operación normal de equipos eléctricos, como ser el ciclado de sistemas de aire acondicionado y calefacción. ∆

11 Los efectos de Picos de voltaje y picos son: Degradación de equipos
¿POR QUÉ USTED NECESITA PROTECCIÓN CONTRA SOBRETENSIONES? Los efectos de Picos de voltaje y picos son: Degradación de equipos Destrucción de equipos Tiempo de caída de sistemas ¿Por qué usted necesita protección contra Picos de voltaje? Los efectos de Picos de voltaje y picos son la degradación y destrucción de eqipamento, y tiempo de caída de sistemas. Con el paso del tiempo, una serie de pequeñas Picos de voltaje transitorias también impactará sobre los equipos. La expectativa de vida de placas de circuito se reduce dramáticamente por efecto de la acumulación excesiva de calor. Una protección contra sobretensión de alta calidad reducirá sustancialmente o eliminará estos eventos, extendiendo por lo tanto la vida de los componentes de dichas placas de circuito. ∆ Picos de voltaje catastróficas causan destrucción de equipamiento, resultando en altos costos de reemplazo de equipos y llamadas de servicio no facturables que podrían ser evitadas. ∆ La principal queja de los consumidores con respecto al equipamiento electrónico, tanto de usuarios residenciales, como industriales, como comerciales, es el tiempo de caída de los sistemas. La principal causa de este tiempo fuera de servicio es, dejando de lado errores de usuario y negligencia, la baja calidad de la alimentación. De acuerdo a publicaciones de la industria energética, la calidad de la energía eléctrica generada en los Estados Unidos está en su nivel históricamente más bajo.El tiempo fuera de servicio es el efecto más costoso de las Picos de voltaje y picos. Significará, al menos, pérdida de productividad debido a la fuerza de trabajo temporariamente inactiva, un cronograma de servicios interrumpido, y la potencial pérdida de clientes. En el caso más extremo, el mayor costo surgirá en un entorno donde el tiempo sin servicio ponga en juego vidas humanas. ∆

12 Un menor tiempo de caída de los sistemas
¿CÓMO SE REPAGA? El repago de la inversión en un sistema de protección contra Picos de voltaje de calidad es: Un menor tiempo de caída de los sistemas Una menor cantidad de llamadas de servicio no facturables Un aumento de las ganancias ¿Cómo se repaga la protección contra Picos de voltaje? El repago de la inversión en un sistema de protección contra Picos de voltaje de calidad se produce a partir de un menor tiempo de caída de los sistemas, una menor cantidad de llamadas de servicio no facturables, y un aumento de las ganancias. ∆

13 PROTECTORES CONTRA SOBRETENSIÓN
CÓMO FUNCIONAN LOS PROTECTORES CONTRA SOBRETENSIÓN El voltaje en exceso es derivado a tierra Una buena tierra es imprescindible DITEK recomienda cumplir con la resistencia máxima de tierra que dicta el National Electric Code, que es de 25 ohms o menor Ahora veamos cómo funcionan los protectores contra sobretensión. Los Protectores contra Sobretensión de Ditek se disparan a un umbral de voltaje predeterminado, el cual está levemente por encima del voltaje de operación normal del sistema. El voltaje en exceso es derivado a tierra inofensivamente. Luego de esto, el protector se reinicia y queda a la espera del siguiente evento. Los protectores DITEK están diseñados para resistir miles de estos eventos antes de requerir un reemplazo. Dado que la corriente en exceso es derivada a tierra, una buena tierra es imprescindible para lograr una “performance” apropiada del protector Ditek recomienda cumplir con la resistencia máxima de tierra que dicta el National Electric Code, que es de 25 ohms o menor. ∆

14 Todo aquello que su cliente no puede darse el lujo de perder.
¿QUÉ DEBERÍA SER PROTEGIDO? Todo aquello que su cliente no puede darse el lujo de perder. ¿Qué debería ser protegido de Picos de voltaje y picos de alimentación? Todo aquello que su cliente no puede darse el lujo de perder. El mismo conductor eléctrico que provee alimentación, comunicaciones, señalización, y transmisiones de voz y datos, también provee un camino para que una sobretensión destruya los equipos conectados a él. Toda vez que un cable entra o sale de un edificio, es susceptible a Picos de voltaje inductivas. Si eso ocurre, no hay forma de saber en qué sentido se propagará la sobretensión. Por consiguiente, la protección debería incorporarse en ambos extremos de todo cable conductor. ∆

15 CCTV y SISTEMAS DE MONITOREO
Protección contra Picos de voltaje para CCTV y Sistemas de Monitoreo La cantidad de instalaciones de equipamiento de monitoreo sensible está creciendo a pasos agigantados. En el año 2002, se instalaron más de seis millones de cámaras de circuito cerrado de TV en escuelas, aeropuertos, puertos, autopistas y empresas. Solamente el Gobierno Federal ha gastado $40 billones en seguridad. La protección contra sobretensión debería ofrecerse a todo cliente que instale sistemas de CCTV, especialmente en aquellas aplicaciones que tienen cámaras montadas en exteriores o en las cuales se integran sistemas en más de un edificio. Por supuesto que agregar protección contra Picos de voltaje protegerá todo este equipamiento electrónico sensible, pero lo que es más importante ayudará a prevenir el tiempo de caída de los sistemas. Como se mencionó anteriormente, una vez que un transitorio se introdujo en un circuito, no hay manera de saber en qué sentido viajará (si no en ambos!). Por lo tanto, la protección debería instalarse tanto en la cámara como en el equipamiento de cabecera. ∆

16 CCTV y SISTEMAS DE MONITOREO
Este es un diagrama de una instalación típica de protección contra Picos de voltaje en cámaras de un sistema de monitoreo. ∆

17 Protector contra sobretensión para cámaras PTZ y de domo motorizado
CCTV y SISTEMAS DE MONITOREO Protector contra sobretensión para cámaras PTZ y de domo motorizado DTK-DP4P Provee protección a cámaras PTZ para alimentación, video y cuatro conductores de datos Conexión a tierra de punto único mejora la protección y acelera la instalación Esta unidad posee un disparado de estado del arte, al alcanzarse los 2.8 volts Para cámaras que utilizan cableado UTP, instalar el modelo DP4P-TPV Instale el DP4P para proteger cámaras PTZ y motorizadas. Esta unidad provee protección para alimentación de 12 o 24 volts, para video y para cuatro canales de datos. La conexión a tierra de punto único aumenta la protección y acelera la instalación. Esta unidad posee un disparado de estado del arte, al alcanzarse los 2.8 volts. Para cámaras que utilizan cableado UTP, recomendamos instalar el modelo DP4P-TPV. ∆

18 Protector contra sobretensión para cámaras PTZ y de domo motorizado
CCTV y SISTEMAS DE MONITOREO Protector contra sobretensión para cámaras PTZ y de domo motorizado DTK-DP4P-BP Provee protección a cámaras PTZ para alimentación, video y dos conductores de datos Balun pasivo bidireccional integrado Esto permite al integrador tener un conjunto de conexiones menos en el sistema, lo que reduce la pérdida de señal El DP4P-BP tiene todas las funcionalidades anteriormente mencionadas, además de un balun pasivo bidireccional integrado. Esto permite al integrador tener un conjunto de conexiones menos en el sistema, lo que reduce la pérdida de señal. ∆

19 Protector contra sobretensión para cámara fija
CCTV y SISTEMAS DE MONITOREO Protector contra sobretensión para cámara fija DTK-PVP Provee protección para alimentación de 12 y 24 volts y para entrada de video coaxil BNC. Esta unidad también está disponible para usar con cableado UTP (DTK-PVP-TPV) Para proteger cámaras fijas, instale el PVP. Este dispositivo provee protección para alimentación de 12 y 24 volts y para entrada de video coaxil BNC. Esta unidad también está disponible para usar con cableado UTP. ∆

20 CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión para video El VSP-BNC-A se usa para proteger video coaxil solamente. Esta unidad protege video analógico y digital, y hay versiones para entrada de video coaxil simple o doble. ∆ DTK-VSP-BNC-A Provee protección para línea de video analógico o digital Modelos de una y dos líneas disponibles

21 Protector contra sobretensión en línea para video
CCTV y SISTEMAS DE MONITOREO Protector contra sobretensión en línea para video DTK-iBNC Diseñado para ubicaciones de cámaras en las cuales no hay conexión a tierra disponible para protección de sobretensión Instalada en la línea y protege el conector central de daños por Pico de voltajees En este caso la sobretensión se disipa a lo largo del blindaje del coaxil y en última instancia a tierra En situaciones en que no existe posibilidad de conectar a tierra, use el IBNC. Este dispositivo se instala en la línea y protege el conector central de daños por Pico de voltajees. A diferencia de otros dispositivos, en este caso la sobretensión se disipa a lo largo del blindaje del coaxil y en última instancia a tierra. ∆

22 CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión con respaldo de baterías para grabadores digitales DTK-DRP16 Protección para 4 tomas de CA, 16 puertos entrada-salida de video coaxil, un puerto RJ11 entrada-salida para teléfono o modem, un puerto RJ45 de entrada-salida para redes Ethernet y 450 volt-amperes respaldo de batería Esta unidad posee un disparado de estado del arte, al alcanzarse los 2.8 volts Hay dos opciones disponibles para proteger equipamiento de cabecera. La primera opción es el DRP16. Esta unidad provee cinco modos de protección en la misma caja. Este producto único provee protección para alimentación de CA, línea telefónica, línea de datos y video, para videograbadores digitales, en una caja montable en bastidor. Incluye protección para 4 tomas de CA, 16 puertos entrada-salida de video coaxil, un puerto RJ11 entrada-salida para teléfono o modem y un puerto RJ45 de entrada-salida para redes Ethernet. ¡Con un nivel de “corte” de señal de video de 2.8 volts, el DRP16 entrega la mejor performance que existe hoy en día en el mercado! La unidad también contiene un respaldo de batería de 450 volt-amperes, lo que brinda hasta 20 minutos de autonomía de energía. El DRP16 se conecta a un toma estándar de CA y referencia la tierra de la línea de CA. ∆

23 CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión para líneas de datos RS485/422, para instalaciones de cámaras tipo “Pan/Tilt/Zoom” DTK-LVLP-D Protege las líneas de datos que controlan las funciones “pan-tilt-zoom” Disponible en configuración de 1 a 8 pares Adecuado para aplicaciones tanto analógicas como digitales Para aplicaciones que incluyen cámaras motorizadas, también instale el modelo LVLP-D de DITEK, que protege las líneas de datos que controlan las funciones “pan-tilt-zoom”. Este protector está disponible en configuración de 1 a 8 pares, y es adecuado para aplicaciones tanto analógicas como digitales. ∆

24 Protección contra sobretensión para video, montable en bastidor
CCTV y SISTEMAS DE MONITOREO Protección contra sobretensión para video, montable en bastidor DTK-RM16NM Protege la entrada de video de cámaras a equipos analógicos de cabecera como VCRs, monitores y multiplexores La unidad puede montarse en bastidor y ostenta 16 conexiones BNC entrada-salida con una conexión a tierra unificada La segunda opción es una solución modular de protección contra Pico de voltajees, como se muestra en el siguiente diagrama. La primera unidad, RM16NM, protege la entrada de video de cámaras a equipos analógicos de cabecera como VCRs, monitores y multiplexores. La unidad puede montarse en bastidor y ostenta 16 conexiones BNC entrada-salida con una conexión a tierra unificada. El modelo DITEK RM16NM también es una excelente solución para instalaciones digitales de cabecera donde ya existe respaldo de baterías. ∆

25 CCTV y SISTEMAS DE MONITOREO
Protección contra sobretensión de alimentación montable en bastidor DTK-RMAC9 Provee 9 tomas de alimentación protegidas Múltiples diagnósticos permiten conocer el status del sistema de sólo un vistazo Se ofrece en configuraciones de 15 o 20 amperes La segunda unidad, RMAC9, protege 9 tomas de CA. La unidad puede ser montada en bastidor. Además, el RMAC9 cuenta con múltiples diagnósticos que permiten conocer el status del sistema de un vistazo, y se ofrece en configuraciones de 15 o 20 amperes. ∆

26 SISTEMAS DE CONTROL DE ACCESO
Iniciativas de seguridad intensificadas han creado una fuerte demanda para sistemas de control de acceso mejores y más confiables. Estos sofisticados sistemas utilizan tarjetas inteligentes, scanners de retina, reconocimiento de voz, y tecnologías de identificación de huellas digitales. La complejidad de estos sistemas de control de acceso los hace muy susceptibles a las más sutiles variaciones de voltaje. Pico de voltajees en la alimentación dañan estos sitemas, lo que resulta en tiempos de caída inaceptables. Por lo tanto, la instalación de protecciones DITEK es mandatoria! ∆

27 SISTEMAS DE CONTROL DE ACCESO
Este es un diagrama de una instalación típica de protección contra Pico de voltajees en un sistema de control de acceso. ∆

28 Protector contra sobretensión para lectores de tarjetas / teclados
SISTEMAS DE CONTROL DE ACCESO Protector contra sobretensión para lectores de tarjetas / teclados DTK-4LVLP-CR Protege el circuito de alimentación de 12 o 24 volts y el circuito de LEDs de 5 volts Para circuitos de datos de 7-14 volts como los que utilizan los lectores Wiegand, instale el modelo 3LVLP-X Primero, se debe proteger el lector montado en campo. Puede ser un lector de tarjetas, un lector de proximidad, un lector biométrico o un teclado. Habitualmente, estos dispositivos se montan sobre o cerca de entradas y se adosan a pedestales metálicos. Los cercados adyacentes son usualmente metálicos y altamente conductivos. Esto crea una gran antena colectora la cual recibe Picos de voltaje y las canaliza hacia componentes electrónicos sensitivos. Para circuitos de datos de 5 volts – que son la aplicación más común – instale el modelo DITEK 4LVLP-CR. Este dispositivo protege el circuito de alimentación de 12 o 24 volts y el circuito de LEDs de 5 volts. Para circuitos de datos de 7-14 volts como los que utilizan los lectores Wiegand (weegand), instale el modelo DITEK 3LVLP-X. ∆

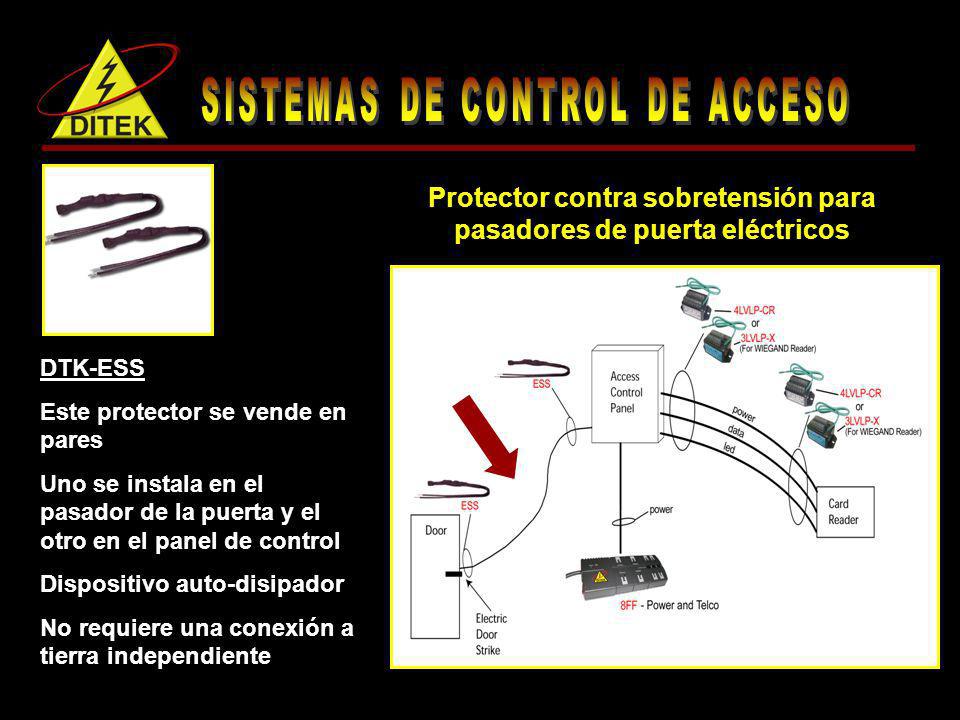

29 Protector contra sobretensión para pasadores de puerta eléctricos
SISTEMAS DE CONTROL DE ACCESO Protector contra sobretensión para pasadores de puerta eléctricos DTK-ESS Este protector se vende en pares Uno se instala en el pasador de la puerta y el otro en el panel de control Dispositivo auto-disipador No requiere una conexión a tierra independiente Luego, para proteger pasadores y cerraduras de puertas eléctricas, use el ESS. Este protector se vende de a pares. Uno se instala en el pasador de la puerta y el otro en el panel de control. El ESS es un dispositivo auto-disipador, por lo que no requiere una conexión a tierra independiente. ∆

30 Protector contra sobretensión de alta carga, de 8 tomas
SISTEMAS DE CONTROL DE ACCESO Protector contra sobretensión de alta carga, de 8 tomas DTK-8FF Este protector de alta carga tiene 4 receptáculos de CA estándar y 4 receptáculos de ttransformador, además de un puerto para teléfono, fax o modem Posee múltiples diagnósticos Finalmente, para proteger el panel de control de acceso, instale el modelo 8FF. Este protector de alta carga tiene 4 receptáculos de CA estándar y 4 tamaño transformador, además de un puerto para teléfono, fax o modem. La unidad también posee múltiples diagnósticos. ∆

31 SISTEMAS DE CONTROL DE ACCESO
Kit de protección contra sobretensión para sistemas de acceso para puertas Protección para todos los componentes críticos del sistema (panel, lector y pasadores de la puerta) DPK1: Contiene DTK-8FF (1 cada uno), DTK-ESS (2 cada uno) y DTK-4LVLP-CR (1 cada uno) DPK2: (para puertas con lectores tipo Wiegand) Contiene DTK-8FF (1 cada uno), DTK-ESS (2 cada uno) y DTK-3LVLP-X (1 cada uno) Estos productos que acabamos de cubrir también están disponibles en dos convenientes “kits”, el DPK1 y el DPK2. ∆

32 Sistemas de Alarma de Incendios
¿El tiempo de inactividad es una opción en su instalación de la seguridad de la vida? Se puede ver por qué la caída de sistemas anti-incendio no es una opción para dependencias públicas como escuelas, hospitales, prisiones, hoteles y edificios de oficinas. La circuitería de bajo voltaje de rociadores y de otros equipos de control y monitoreo es fácilmente dañada aún por Picos de voltaje menores. Dado que la UL864 dicta que todos los paneles de alarma de incendio deben contener protección contra Picos de voltaje en la placa de circuitos, algunos instaladores pueden creer que no es necesaria protección externa. No es así! Los protectores en la placa de circuitos intentan contener voltajes transitorios una vez que ya han entrado al panel. Esto no es posible debido a la relación física entre la velocidad a la que viaja una sobretensión y la distancia requerida para disipar el voltaje a lo largo de un conductor. La protección en la placa de circuitos está diseñada para prevenir un incendio en el panel. La protección externa es necesaria para prevenir fallas de tierra, falsos alertas y fallas en las comunicaciones. Además, si el protector es destruido por un evento de alto voltaje, puede ser pasado por alto hasta que se pueda realizar el reemplazo. Mientras tanto, el sistema de alarma seguirá operativo. ∆

33 Sistemas de Alarma de Incendios
Este es un diagrama de una instalación típica de protección contra Picos de voltaje en un panel de alarma de incendio. Hay tres circuitos que necesitan ser protegidos en un sistema contra incendios – el circuito de alimentación de CA, el circuito discador, y los circuitos de señalización y notificación. ∆

34 Protector contra sobretensión cableado de 120 Volts
Sistemas de Alarma de Incendios Protector contra sobretensión cableado de 120 Volts DTK-120HW Proteger el suministro eléctrico de 110 volts de CA al panel de alarma Un indicador de diagnóstico que confirma la presencia de tierra, el funcionamiento de la unidad y la existencia de alimentación UL 1449 Existen dos opciones para proteger el suministro eléctrico de 110 volts de CA al panel de alarma. Para una conexión en paralelo, utilice el 120HW. Este protector cableado de 120 volts cuenta con un indicador de diagnóstico que confirma la presencia de tierra, el funcionamiento de la unidad y la existencia de alimentación. ∆

35 Protector contra sobretensión de 120 volts para cargas críticas
Sistemas de Alarma de Incendios Protector contra sobretensión de 120 volts para cargas críticas DTK-120S15A Diseño de circuito en serie / híbrido cumple con especificaciones gubernamentales y militares Múltiples indicadores de diagnóstico monitorean status de protección, presencia de tierra, falla de tierra y estado de fusibles Fusibles reemplazables por el usuario se traducen en menor tiempo de indisponibilidad Excelente filtrado de ruido producto de interferencias de radiofrecuencia y electromagnéticas (RFI/EMI) mejora la performance de los equipos La segunda opción es hacer una actualización al 120HW, y un producto que la mayoría de nuestros clientes están usando. El 120S15A es un dispositivo de conexión en serie. Esta unidad es un protector cableado, para cargas críticas, de 120 volts, y provee múltiples diagnósticos, un fusible de 15 amperes reemplazable por el usuario y filtrado de ruido producto de interferencias de radiofrecuencia y electromagnetismo (RFI/EMI) para mejorar la “performance”. ∆

36 Sistemas de Alarma de Incendios
Protector contra sobretensión de discador DTK-MRJ31XSCPWP Protege el discador que provee el monitoreo remoto Provee protección de sobre-voltaje y sobre-amperaje para una línea telefónica Luego, para proteger el discador que provee el monitoreo remoto, instale el DITEK MRJ31XSCP-WP. Esta unidad provee protección de sobre-voltaje y sobre-amperaje para una línea telefónica. Para una aplicación de doble línea telefónica, instálense dos de estas unidades. ∆

37 Sistemas de Alarma de Incendios
Protección completa para alimentación y dos discadores DTK-FPK1 (1) DTK-120HW (2) DTK-MRJ31XSCP-WP DTK-FPK2 (1) DTK-120S15A Kits de protección contra sobretensión para paneles de alarma de incendio Estos productos que acabamos de cubrir también están disponibles en dos convenientes “kits”, el FPK1 y FPK2. ∆

38 Sistemas de Alarma de Incendios
Protector contra sobretensión los circuitos de notificación y señalización DTK-LVLP-LV Protección ideal para circuitos “fuera del territorio” o “en zona de riesgo” Disponible en configuraciones de 1-8 pares (2-16 hilos) Provee protección de sobrevoltaje (especificar 6, 14, 30, 50, 75, 95 o 130 volts) y unidades con fusible (opcional) Por último, se deben proteger los circuitos de notificación y señalización, especialmente en aplicaciones que vinculan más de un edificio. La serie LVLP-LV es la elección ideal para estos circuitos “fuera del predio” o “expuestos a riesgo”. Este dispositivo está disponible en configuraciones de 1 a 8 pares y en siete voltajes distintos. ∆

39 (Circuito de Línea de Señalización)
Sistemas de Alarma de Incendios Protector de lazo SLC (Circuito de Línea de Señalización) DTK-2LVLP-D (5V Typ.) DTK-2LVLP-F (24V Typ. – Firelite & Notifier) La familia de productos LVLP también inlcuye dispositivos diseñados para cumplir con las especificaciones de muchos e importantes OEMs. Estos incluyen el 2LVLP-D para circuitos de 5 volts, y el 2LVLP-F para sistemas “Firelite” y “Notifier”. ∆

40 (Circuito de Línea de Señalización)
Sistemas de Alarma de Incendios Protector de lazo SLC (Circuito de Línea de Señalización) DTK-2MHLP Series Un diseño híbrido multi-etapa Su base es “hardwired” y su modularidad simplifican y aceleran un reemplazo en caso de que eventualmente la unidad se dañe Disponible en 8 niveles de voltaje DTK-2MHLP24B (24V Typ. – EST installations) DTK-2MHLP36B (36V Typ. – Simplex installations) La serie MHLP es una importante actualización de la serie LVLP. El MHLP ostenta un diseño híbrido multi-etapa. Esto hace a la unidad más robusta y con “cierre” más hermético. Su base de “hardwired” y su modularidad simplifican y aceleran un reemplazo en caso de que eventualmente la unidad se dañe. La serie MHLP se encuentra disponible en 8 niveles de voltaje. 24V y 36V son los habituales en aplicaciones de alarma de incendio. La serie MHLP puede proteger prácticamente todas las señales de bajo voltaje o aplicaciones de datos. ∆

41 SISTEMA DE ALARMA ANTIRROBO

42 SISTEMA DE ALARMA ANTIRROBO
Este es un diagrama de protección contra sobretensión instalada en un típico sistema de alarma antirrobo. Existen dos puntos clave a proteger en un sistema de alarma antirrobo – la fuente de alimentación de CA al panel de alarmas, y la línea telefónica que conecta al discador del panel de alarmas. ∆

43 Protección contra sobretensión modular para alarmas antirrobo
SISTEMA DE ALARMA ANTIRROBO Protección contra sobretensión modular para alarmas antirrobo DTK-1F31X Protege discador telefónico y alimentación de 110V CA en una única unidad Unidad ideal para situaciones donde la conexión a tierra del proveedor de comunicaciones no es de fácil acceso Indicador de diagnóstico verifica conexión a tierra y protección contra sobretensión activa Tornillo de seguridad soporta transformador Clase II El 1F31X provee protección para alimentación y telefonía en una sola unidad enchufable. El dispositivo toma referencia de tierra a través del receptáculo de CA. Posee un tornillo central de 2 ¼ pulgadas para fijar el transformador y el protector al toma. Esto evita desconexiones y alarmas accidentales. ∆

44 SIGUIENTE INFORMACIÓN
NECESITA LA SIGUIENTE INFORMACIÓN ¿Qué clase de sistema estamos protegiendo? ¿Cuál es el máximo voltaje operativo continuo del sistema? ¿Cuál es la máxima corriente? ¿Cuántos conductores o cables? ¿Cómo son las terminaciones de la aplicación? Los diagramas de aplicación antes discutidos fueron diseñados para darle un panorama de las áreas a proteger en el sistema y de los tipos de dispositivos utilizados. Para determinar con exactitud los dispositivos más apropiados para la aplicación del cliente, se necesita la siguiente información. Primero, ¿qué clase de sistema estamos protegiendo? Por ejemplo, telefónico, CCTV, red de computadoras o panel de distribución eléctrica. Segundo, ¿cuál es el máximo voltaje operativo continuo del sistema? Tercero, ¿cuál es la corriente máxima? Cuarto, ¿cuántos conductores o cables? Por último, ¿cómo son las terminaciones de la aplicación? Dada esta información, su Especialista en Aplicaciones de DITEK podrá asistir para determinar cuáles son los dispositivos que protegerán la aplicación de su cliente de la manera más efectiva. ∆

45 LA INSTALACIÓN La REGLA ABC – La distancia de la conexión a tierra (C) al protector (B) debe ser menor que la distancia del protector (B) al equipo (A) que se quiere proteger. La regla ABC indica que la distancia de la conexión a tierra (C) al protector (B) debe ser menor que la distancia del protector (B) al equipo que se quiere proteger (A) . Dado que la resistencia a tierra debe ser menor que la resistencia al equipo, y dado que la longitud de conductor es el factor más importante en la determinación de la resistencia, esta es, siempre que sea posible, una regla crítica de aplicar. Y se dice “siempre que sea posible” porque a menos que su instalación esté en la entrada de servicio o muy cerca de ella, puede ser físicamente imposible cumplir con la regla. ∆ A B C

46 LA INSTALACIÓN REGLA DE LOS 3’ – El protector debe tener al menos 3 a 6 pies de conductor entre el punto de conexión al sistema y el equipo que se está protegiendo. A El protector debe tener al menos 3 a 6 pies de conductor entre el punto de conexión al sistema y el equipo que se está protegiendo. Esto asegura que el protector tiene tiempo suficiente para hacer su trabajo. ∆ 3 – 6 FEET B

47 Ser tan cortas y rectas como sea posible
LA INSTALACIÓN REGLA DE LA CONEXIÓN EN PARALELO– las terminales del protector deben ser tan cortas y rectas como sea posible. Cuando se conecta un protector en paralelo en un sistema, las terminales del protector deben ser tan cortas y rectas como sea posible. ∆ Ser tan cortas y rectas como sea posible

48 LA INSTALACIÓN Regla De Resistencia A Tierra – El sistema de puesta a tierra deberá tener una resistencia absoluta máxima de 25 ohms. Cinco ohms o menos es el nivel preferido. El sistema de puesta a tierra deberá tener una resistencia absoluta máxima de 25 ohms. Cinco ohms o menos es el nivel preferido para lograr una performance óptima del protector contra Picos de voltaje. ∆ <5 ohms preferido

49 LA INSTALACIÓN Regla de puesta a tierra unificada – En un sistema con múltiples jabalinas, éstas deben estar directamente conectadas, sin equipos en el camino de tierra. En un sistema con múltiples jabalinas, éstas deben estar directamente conectadas, sin equipos en el camino de tierra. ∆ Puesta a tierra unificada

50 INSPECCIONES DE MANTENIMIENTO PREVENTIVO –
LA INSTALACIÓN INSPECCIONES DE MANTENIMIENTO PREVENTIVO – Deberían llevarse a cabo mensualmente, y además, por supuesto, inmediatamente después de la caída de rayos en la zona, para verificar que la protección contra Picos de voltaje está activa y funcionando. INSPECCIONES DE MANTENIMIENTO PREVENTIVO – Deberían llevarse a cabo mensualmente, y además, por supuesto, inmediatamente después de la caída de rayos en la zona, para verificar que la protección contra Picos de voltaje está activa y funcionando. ∆

51 Website: www.ditekcorp.com 24/7 Tech Support: 1-888-472-6100
LA INFORMACIÓN Website: 24/7 Tech Support: DITEK Sales Team: Para más información sobre cualquiera de los ítems cubiertos en esta presentación, por favor no vacile en contactarnos a través de nuestro web site.
