MEDIOS DE TRANSMISIÓN Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial
2
Medios de Transmisión Guiados Coaxial Par Trenzado Fibra Óptica No Guiados Por Radio Por Infrarrojo Por Microondas Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial
3

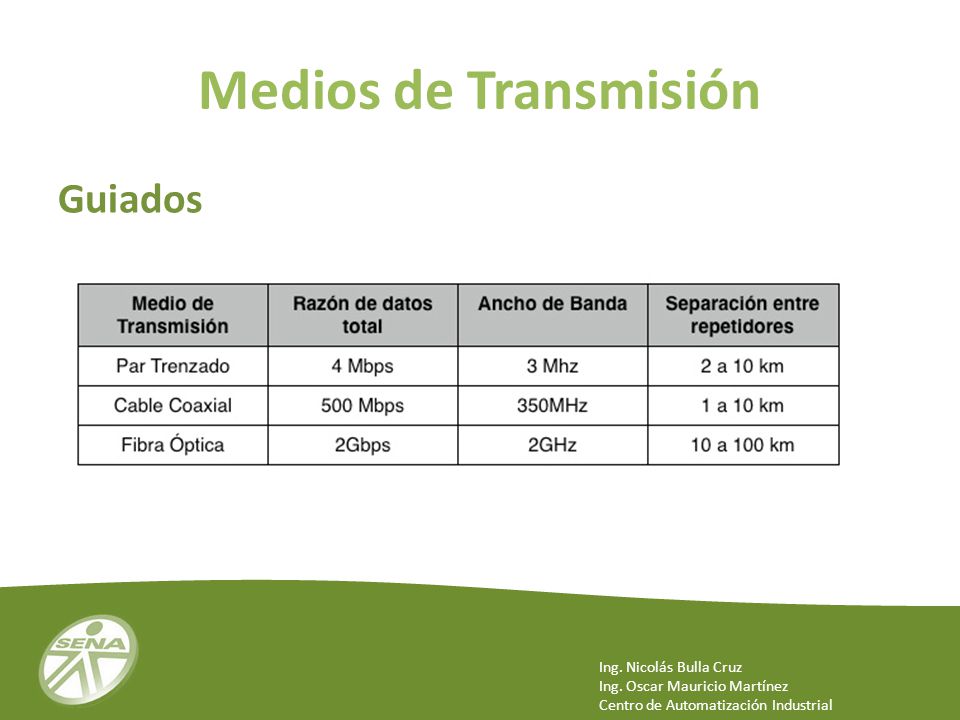

Medios de Transmisión Guiados Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial
4

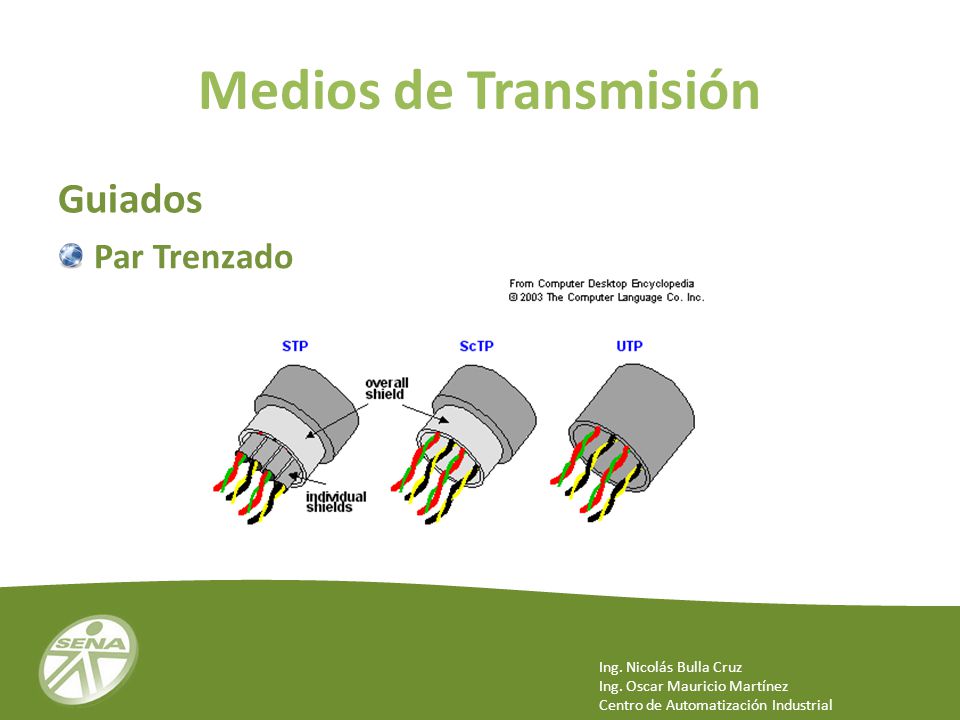

Medios de Transmisión Guiados Par Trenzado Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial
5
Medios de Transmisión Guiados Par Trenzado Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial CATAplicación Ancho de Banda (MHz) Tasa de transferencia máxima (Mbps) Tipo de cable CAT 1 Lineas telefónicas y modem de banda ancha 0,4UTP CAT 2 Cable para conexión de antiguos terminales como el IBM 3270. >11UTP CAT 310BASE-T and 100BASE-T4Ethernet164 UTP, ScTP, STP CAT 416 Mbit/s Token Ring2016 UTP, ScTP, STP
6
Medios de Transmisión Guiados Par Trenzado Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial CATAplicación Ancho de Banda (MHz) Tasa de transferencia máxima (Gbps) Tipo de Cable CAT 5 100BASE-TX y 1000BASE- TEthernet 1001 UTP, ScTP, STP CAT 5e 100BASE-TX y 1000BASE- TEthernet 1001 UTP, ScTP, STP CAT 6 1000BASE- T Ethernet 25010 UTP, ScTP, STP
7
Medios de Transmisión Guiados – Par Trenzado - UTP Ponchado RJ45 Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial CortarOrganizar Colocar VerificarPonchar
8
Medios de Transmisión Guiados – Par Trenzado - UTP Ponchado RJ45 (Directo) Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial
9

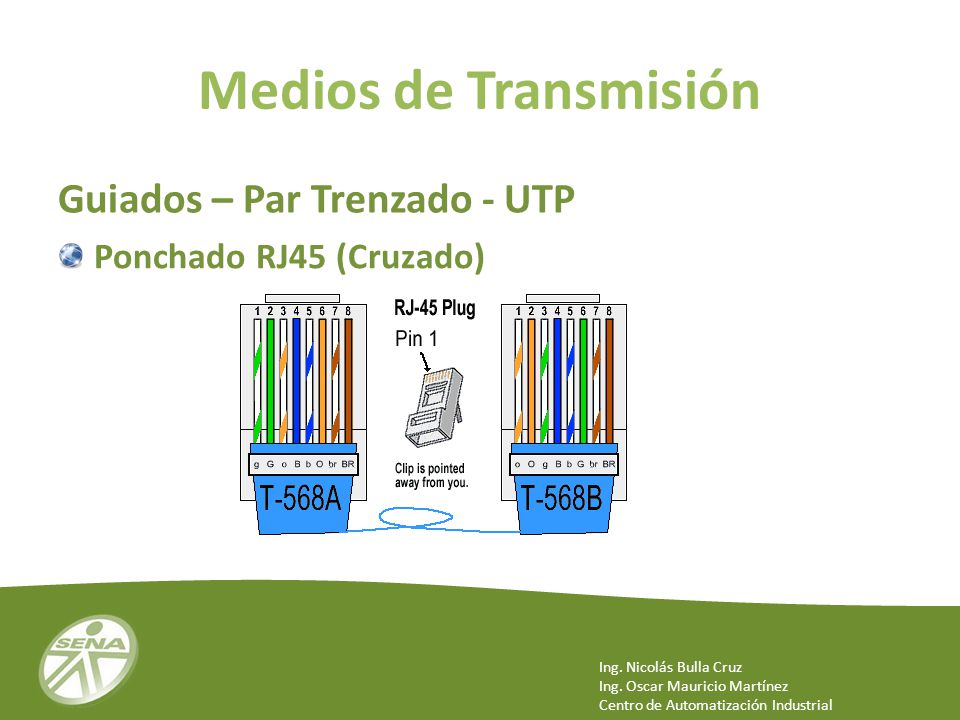

Medios de Transmisión Guiados – Par Trenzado - UTP Ponchado RJ45 (Cruzado) Ing. Nicolás Bulla Cruz Ing. Oscar Mauricio Martínez Centro de Automatización Industrial
