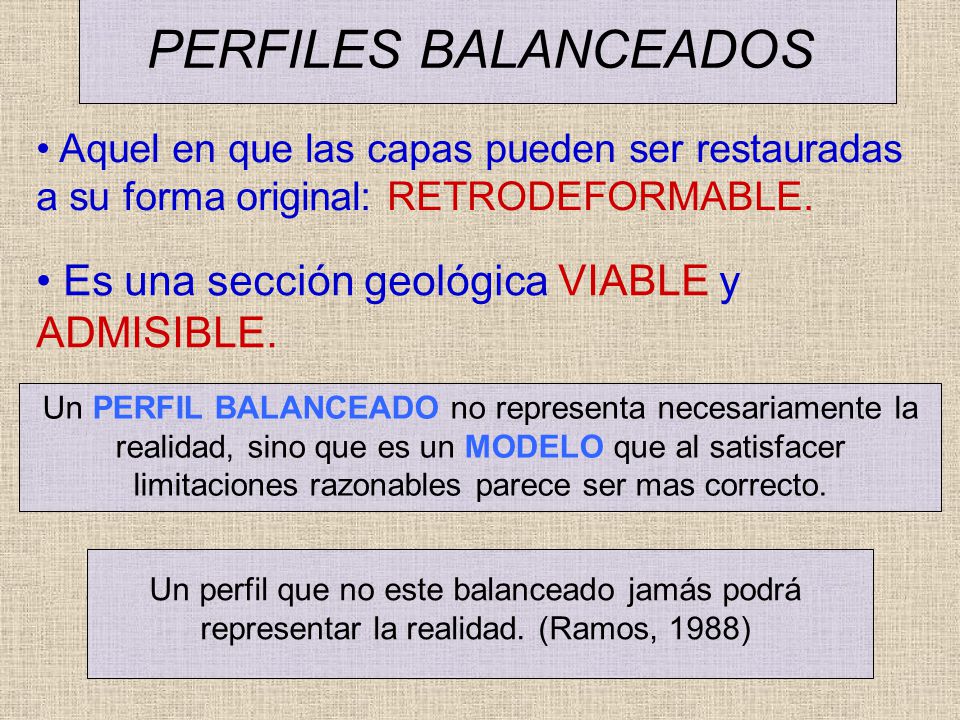

PERFILES BALANCEADOS Es una sección geológica VIABLE y ADMISIBLE.

Presentación del tema: "PERFILES BALANCEADOS Es una sección geológica VIABLE y ADMISIBLE."— Transcripción de la presentación:

1 PERFILES BALANCEADOS Es una sección geológica VIABLE y ADMISIBLE.
Aquel en que las capas pueden ser restauradas a su forma original: RETRODEFORMABLE. Es una sección geológica VIABLE y ADMISIBLE. Un PERFIL BALANCEADO no representa necesariamente la realidad, sino que es un MODELO que al satisfacer limitaciones razonables parece ser mas correcto. Un perfil que no este balanceado jamás podrá representar la realidad. (Ramos, 1988)

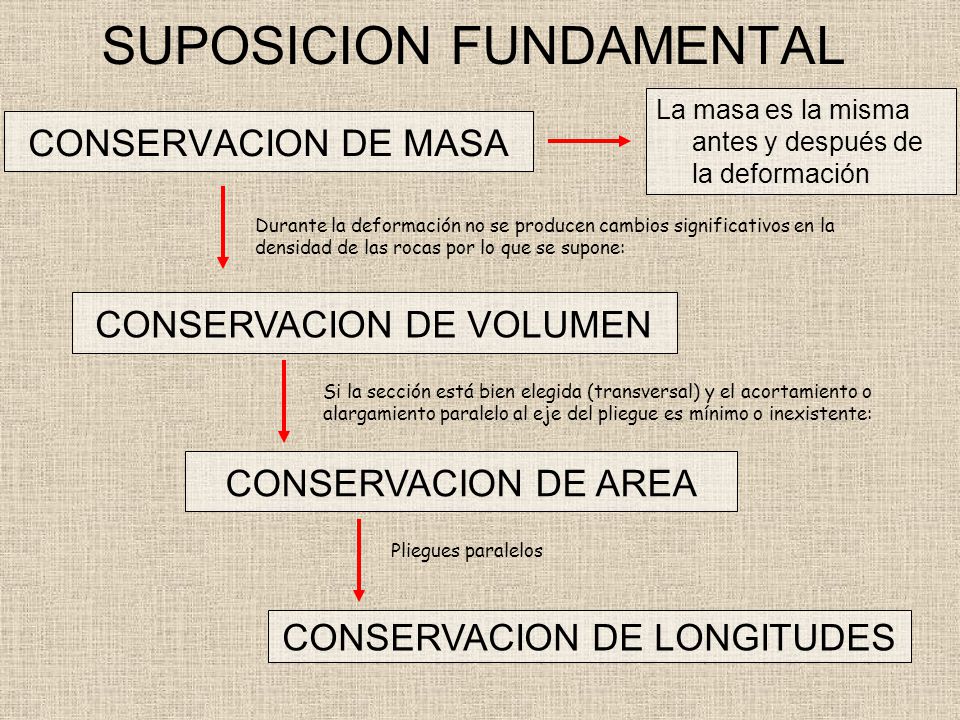

2 SUPOSICION FUNDAMENTAL
La masa es la misma antes y después de la deformación CONSERVACION DE MASA Durante la deformación no se producen cambios significativos en la densidad de las rocas por lo que se supone: CONSERVACION DE VOLUMEN Si la sección está bien elegida (transversal) y el acortamiento o alargamiento paralelo al eje del pliegue es mínimo o inexistente: CONSERVACION DE AREA Pliegues paralelos CONSERVACION DE LONGITUDES

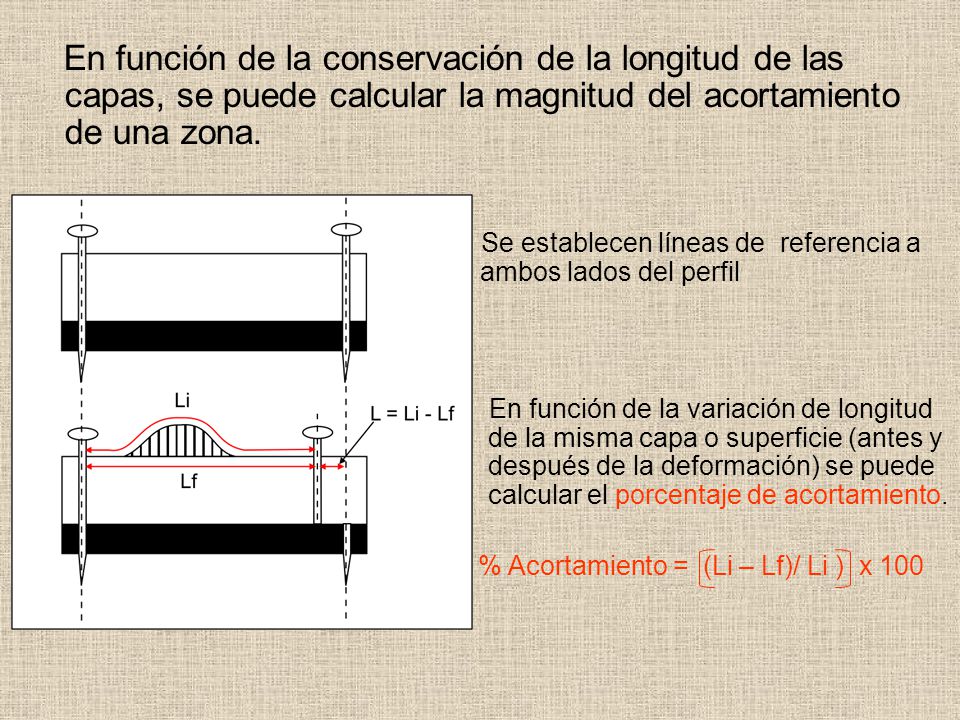

3 % Acortamiento = (Li – Lf)/ Li ) x 100
En función de la conservación de la longitud de las capas, se puede calcular la magnitud del acortamiento de una zona. Se establecen líneas de referencia a ambos lados del perfil En función de la variación de longitud de la misma capa o superficie (antes y después de la deformación) se puede calcular el porcentaje de acortamiento. % Acortamiento = (Li – Lf)/ Li ) x 100

4 FAJA PLEGADA Y CORRIDA Principales tipos de pliegues en una FPC
Caracterizada por la presencia de fallas y pliegues asociados. Los pliegues se generan como consecuencia del fallamiento. FLEXIÓN DE FALLA Principales tipos de pliegues en una FPC Se genera una falla y el bloque colgante se desplaza y acomoda sobre ella. PROPAGACIÓN DE FALLA La falla crece sincrónicamente con el pliegue.

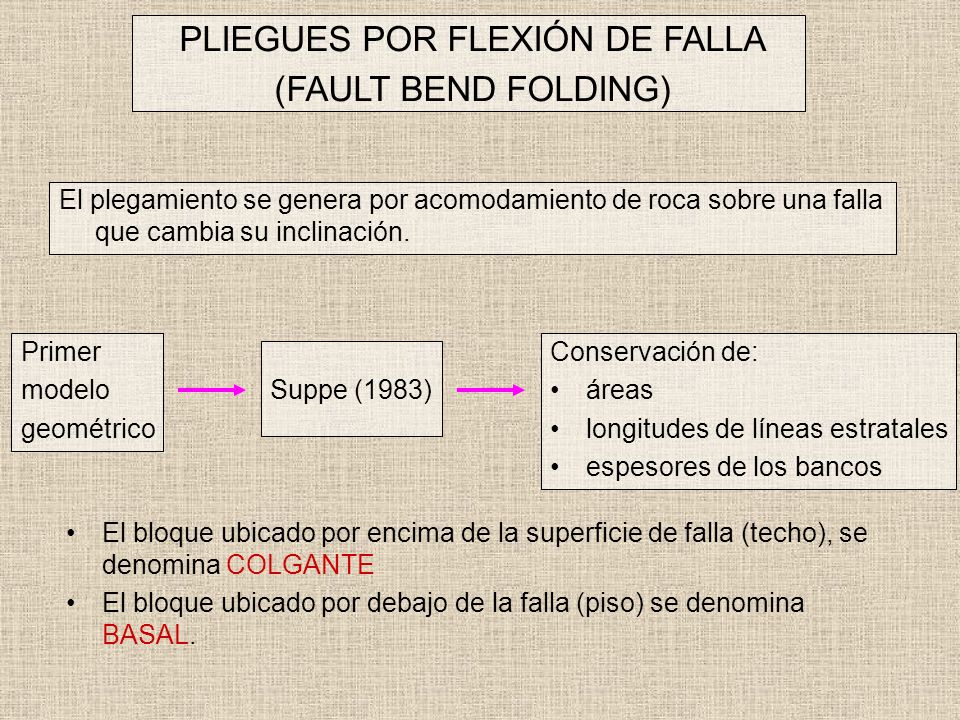

5 PLIEGUES POR FLEXIÓN DE FALLA
(FAULT BEND FOLDING) El plegamiento se genera por acomodamiento de roca sobre una falla que cambia su inclinación. Primer modelo geométrico Conservación de: áreas longitudes de líneas estratales espesores de los bancos Suppe (1983) El bloque ubicado por encima de la superficie de falla (techo), se denomina COLGANTE El bloque ubicado por debajo de la falla (piso) se denomina BASAL.

6 ELEMENTOS GEOMÉTRICOS BÁSICOS
PLANO: la falla corta a la secuencia sedimentaria en forma PARALELA a la estratificación. RAMPA: la falla corta a la secuencia sedimentaria en forma OBLICUA a la estratificación Rampa colgante Plano colgante PC Rampa basal Plano basal Plano basal

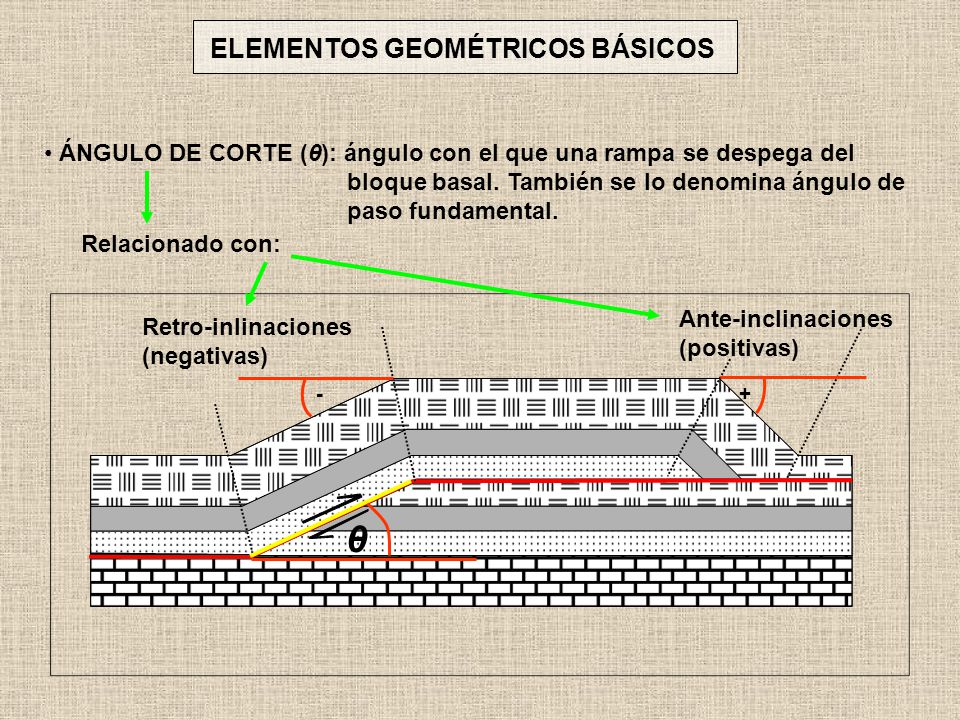

7 θ ELEMENTOS GEOMÉTRICOS BÁSICOS
ÁNGULO DE CORTE (θ): ángulo con el que una rampa se despega del bloque basal. También se lo denomina ángulo de paso fundamental. Relacionado con: Ante-inclinaciones (positivas) Retro-inlinaciones (negativas) - + θ

8 - Vergencia: dirección de transporte tectónico
Retro-inclinaciones (negativas) Ante-inclinaciones (positivas) - +

9

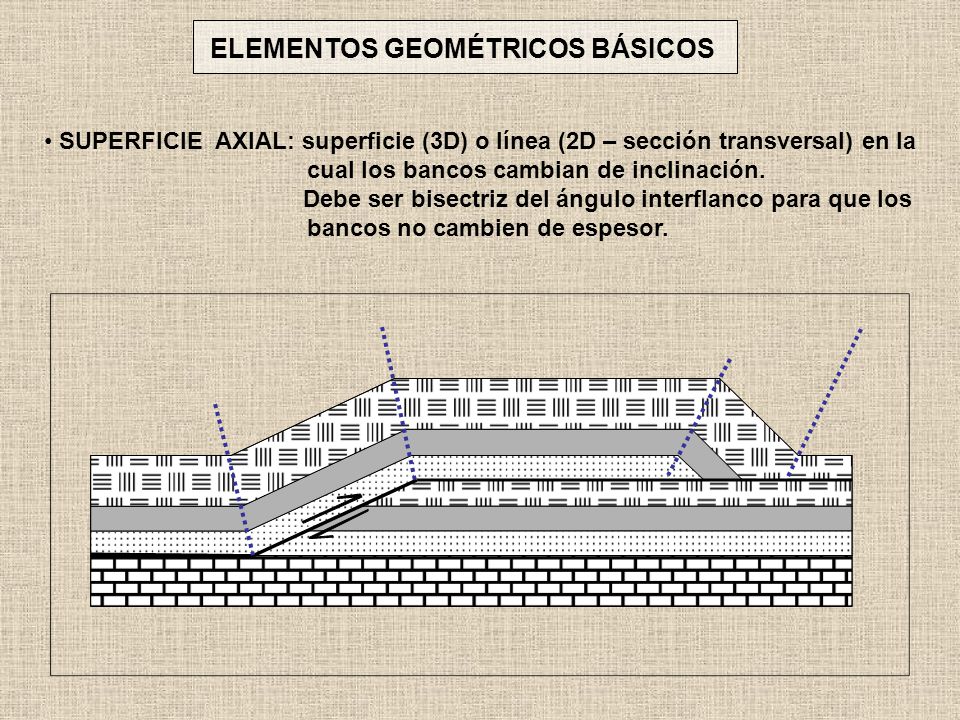

10 ELEMENTOS GEOMÉTRICOS BÁSICOS
SUPERFICIE AXIAL: superficie (3D) o línea (2D – sección transversal) en la cual los bancos cambian de inclinación Debe ser bisectriz del ángulo interflanco para que los bancos no cambien de espesor.

11 El pliegue comienza a crecer en amplitud (altura) hasta un punto en la que esta se mantiene invariable y entonces comienza a incrementar su longitud de onda Al comenzar a desarrollarse el pliegue las superficies axiales A y B están fijas al plano basal en X e Y (puntos donde la falla cambia de inclinación) Las superficies axiales A’ y B’ (móviles) avanzan haciendo crecer en ancho a las bandas kink A - A’ y B - B’ mientras que el A - B’ disminuye En el momento en que la superficie axial B’ alcanza el punto X se fija a este y la superficie axial A (antes fija) comienza a avanzar en forma sincronica con A’ A partir de este momento las bandas kink B - B’ y A - A’ dejan de crecer y A - B’ comienza a ensancharse.

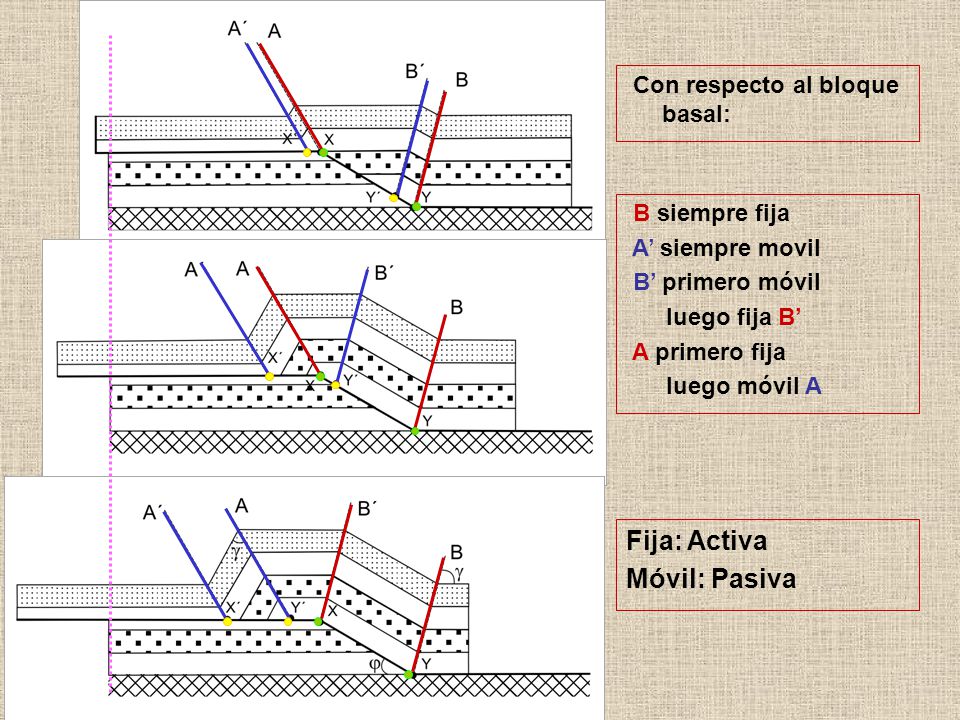

12 Fija: Activa Móvil: Pasiva Con respecto al bloque basal:
B siempre fija A’ siempre movil B’ primero móvil luego fija B’ A primero fija luego móvil A Fija: Activa Móvil: Pasiva

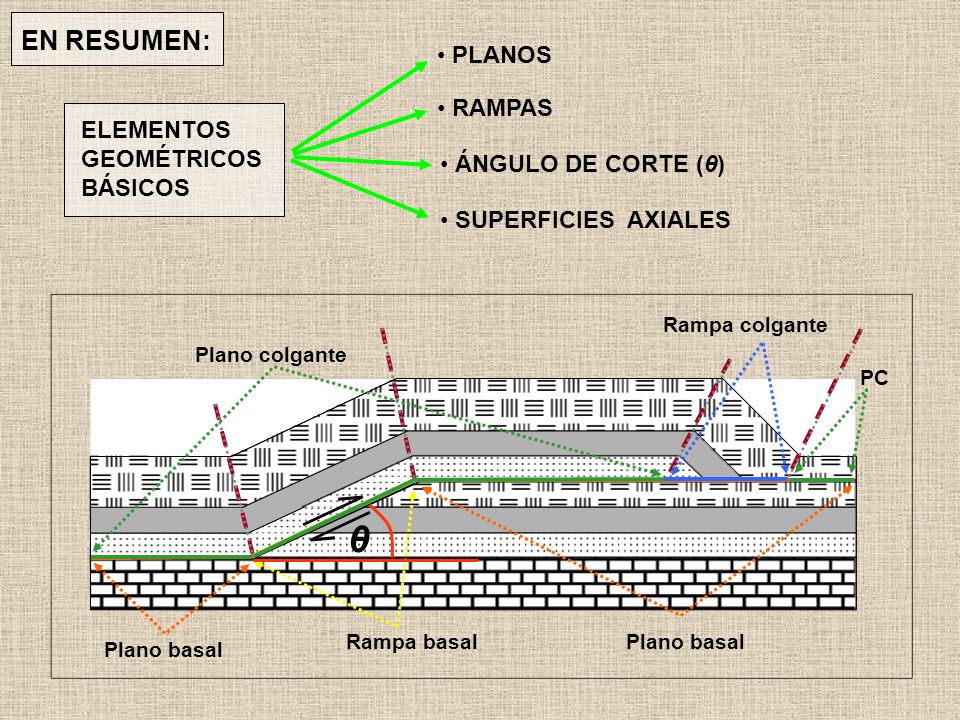

13 θ EN RESUMEN: PLANOS RAMPAS ELEMENTOS GEOMÉTRICOS BÁSICOS
ÁNGULO DE CORTE (θ) SUPERFICIES AXIALES Rampa colgante Plano colgante PC θ Rampa basal Plano basal Plano basal

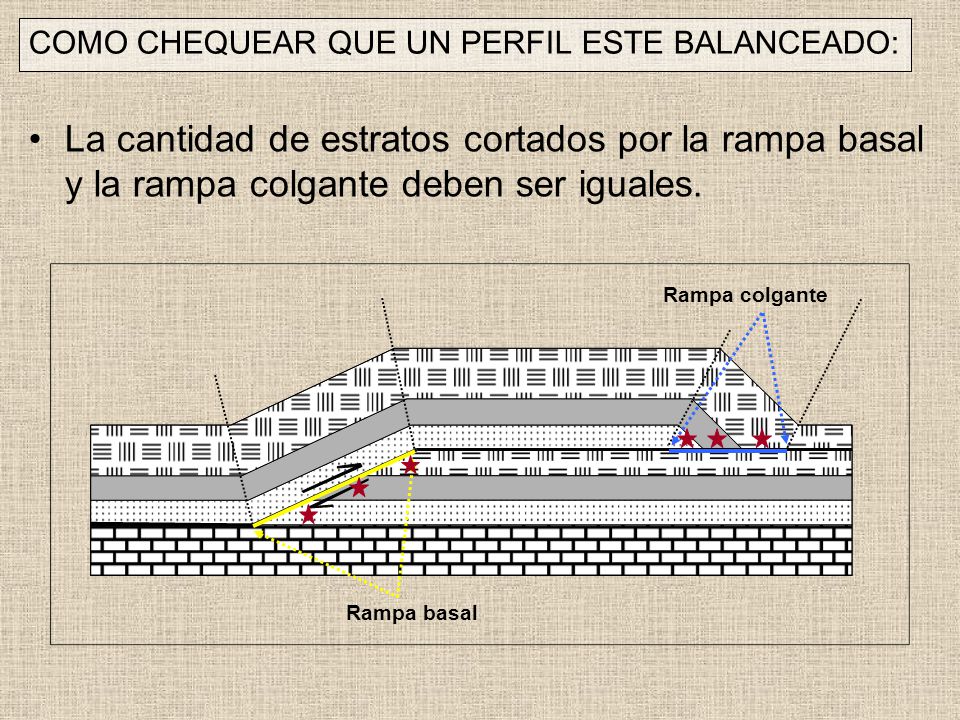

14 COMO CHEQUEAR QUE UN PERFIL ESTE BALANCEADO:
La cantidad de estratos cortados por la rampa basal y la rampa colgante deben ser iguales. Rampa colgante Rampa basal

15 COMO CHEQUEAR QUE UN PERFIL ESTE BALANCEADO:
La longitud de las capas involucradas en la rampa deben ser de igual magnitud. por ej.: Longitud del techo = Longitud de la base de un estrato. Rampa colgante 3 4 3 4 5 5 1 2 5 6 2 1 5 6 Rampa basal _____ ______ _____ _____ _____ _____ _____ _____ _____ _____ =

16 Ejemplos de perfiles desbalanceados

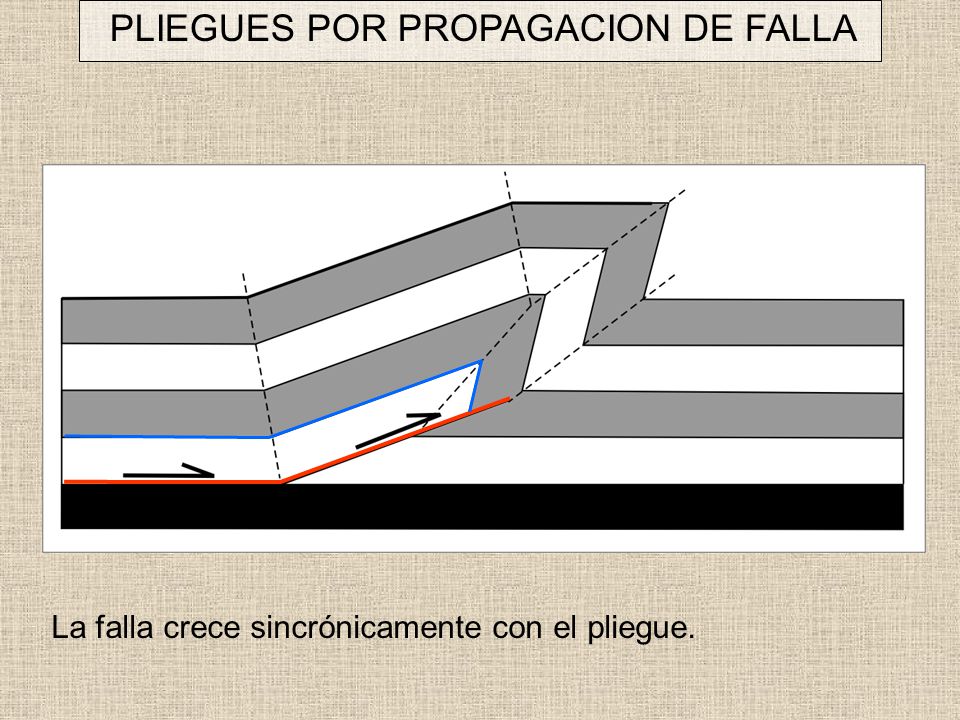

17 PLIEGUES POR PROPAGACION DE FALLA
La falla crece sincrónicamente con el pliegue.

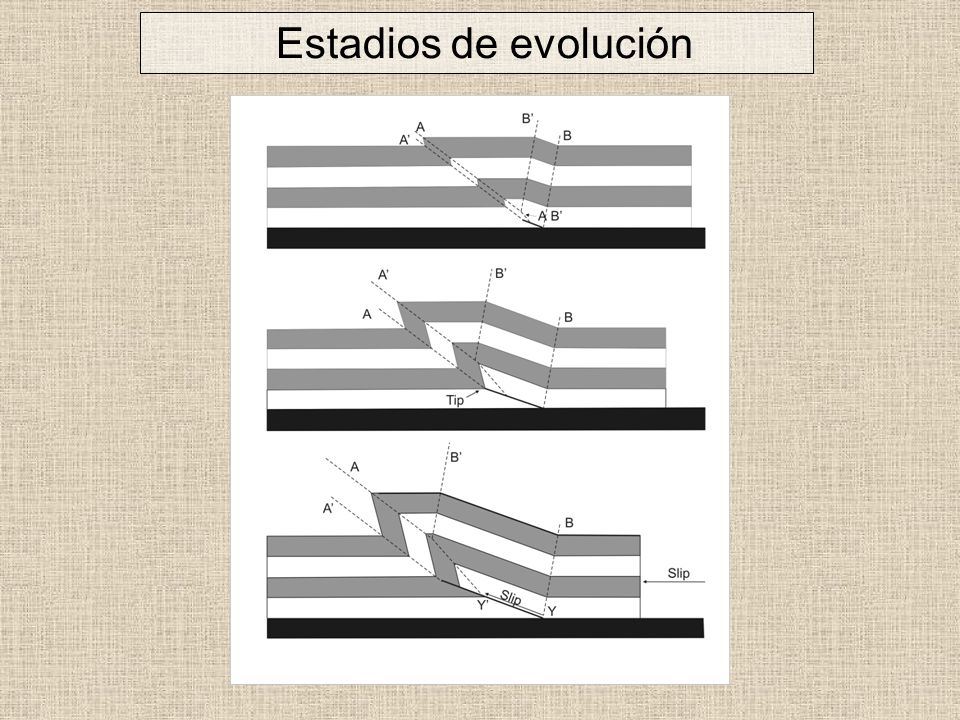

18 Estadios de evolución
