1 CONDUCCION

2 CONVECCION

3 METODOS DE EXTINCION ENFRIAMIENTO SOFOCACION SEGREGACION INHIBICION

4 TECNICAS DE EXTINCION DEL FUEGO
ENFRIAMIENTO: Esta técnica consiste en enfriar los combustibles o las llamas, especialmente cuando se trata de combustibles sólidos, también se pueden Enfriar las llamas en combustibles líquidos usando Neblina. OXIGENO REACCION EN CADENA COMBUSTIBLE

5 METODOS DE EXTINCION ENFRIAMIENTO: Esta técnica consiste en enfriar los combustibles para romper el equilibrio térmico y así el calor disminuya y lograr la extinción.

6 TECNICAS DE EXTINCION DEL FUEGO
SOFOCACION: Esta técnica consiste en eliminar o aislar el oxígeno presente mediante la aplicación de un gas inerte que lo desplace rebajando el porcentaje de oxígeno del aire a menos del 15 %. Otra técnica consiste en tapar el fuego por completo evitando su contacto con el oxígeno del aire. CALOR COMBUSTIBLE REACCION EN CADENA

7 METODOS DE EXTINCION SOFOCACION: Esta técnica consiste en eliminar o suprimir el oxígeno presente en la combustión, tapando el fuego por completo evitando su contacto con el oxígeno del aire. 1 2

8 TECNICAS DE EXTINCION DEL FUEGO
REMOCION O SEGREGACION: Esta técnica consiste en remover, segregar o aislar el combustible, usando dispositivos de corte de flujo (en combustibles líquidos o gaseosos) o barreras de aislación (en combustibles sólidos). OXIGENO CALOR REACCION EN CADENA

9 METODOS DE EXTINCION SEGREGACION : Esta técnica consiste en remover, segregar o aislar el material combustible, usando dispositivos de corte de flujo o barreras de aislación.

10 TECNICAS DE EXTINCION DEL FUEGO
OXIGENO CALOR COMBUSTIBLE INHIBICION: Esta técnica consiste en interferir la reacción química del fuego, mediante un agente extintor como son el polvo químico seco y el anhídrido carbónico.

11 METODOS DE EXTINCION INHIBICION: Esta técnica consiste en interferir la reacción química del fuego , mediante un agente extintor como son el polvo químico seco y el anhídrido carbónico.

12 CLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° 934. Define los fuegos por su naturaleza y utiliza una simbología que permite identificar la clase de fuego y los agentes extintores que se deben usar. Esta clasificación separa los fuegos en cuatro grandes grupos.

13 CLASIFICACION DE LOS FUEGOS
FUEGOS CLASE “A” Son los que afectan a combustibles sólidos (ordinarios) que dejan cenizas y residuos sólidos (brazas) al quemarse.

14 CLASIFICACION DE LOS FUEGOS
FUEGOS CLASE “B” Son aquellos fuegos en que participan combustibles líquidos y gaseosos, principalmente hidrocarburos, se caracterizan por dejar residuos al quemarse.

15 CLASIFICACION DE LOS FUEGOS
FUEGOS CLASE “C” Son los que se producen en equipos eléctricos conectados o energizados.

16 CLASIFICACION DE LOS FUEGOS
FUEGOS CLASE “D” Son los que afectan a combustibles metálicos. Generan gran cantidad de calor al estar en ignición.

17 POLVOS QUIMICOS SECOS Los polvos químicos secos, no deben ser tóxicos, ni corrosivos, no deben aglomerarse, ser resistente a la humedad, tener resistencia eléctrica, ser compatible con uso de espumas.

18 TIPOS DE POLVOS QUIMICOS
Polvos Multi-Propósitos CLASE: A.B.C. Compuesto: Fosfatomonoamonio. Polvos Convencionales CLASE: B.C. Compuesto: Bicarbonato de Sodio. Bícarbonato de Potasio,

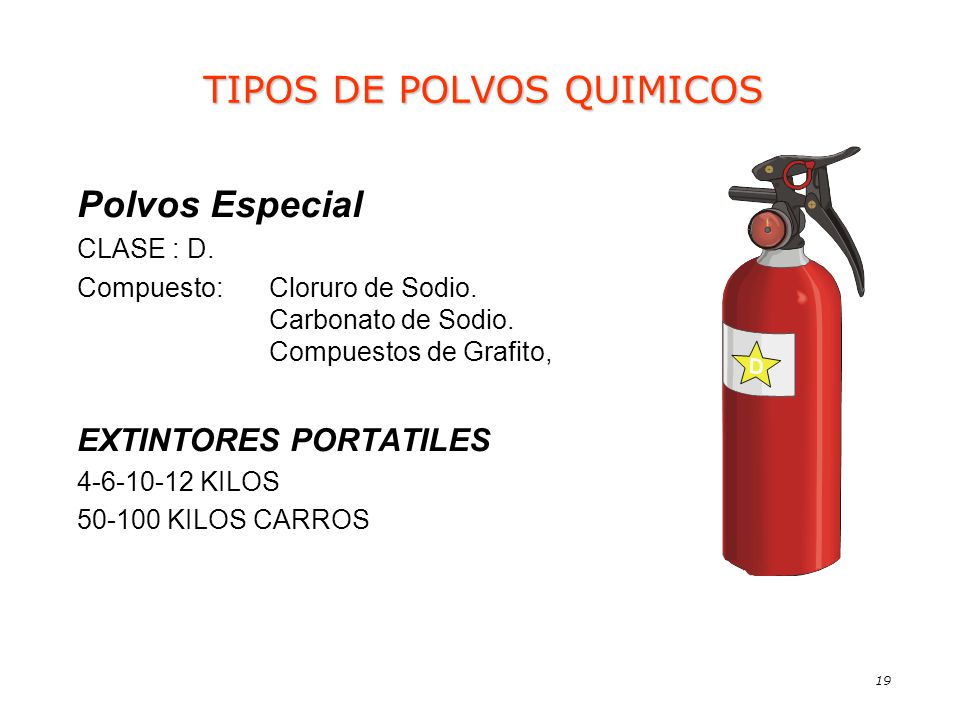

19 TIPOS DE POLVOS QUIMICOS
Polvos Especial CLASE : D. Compuesto: Cloruro de Sodio. Carbonato de Sodio. Compuestos de Grafito, EXTINTORES PORTATILES KILOS KILOS CARROS

20 EXTINTORES A BASE DE GAS
Los Gases Extintores DIOXIDO DE CARBONO (C02). AGENTES HALOGENADOS HALON 1011 BROMOCLOROMETANO, (CH2BrCI), HALON 1211 BROMOCLORODIFLUROMETANO, (CBrCIF2) HALON1301 BROMOTRIFLUROMETANO (CBrF3)

21 DIOXIDO DE CARBONO El dióxido de Carbono es un gas inodoro, no corrosivo, incoloro, no conduce la electricidad y es 40 veces mas pesado que el aire. Extingue: reduciendo la concentración de oxígeno en el aire. El CO2 no enfría, no es recomendable usarlo en lugares donde existan corrientes de aire, Al aplicarlo hay que proceder con precaución ya que el operador se debe aproximar al fuego, debido que su alcance no supera los 2,5m.

22 AGENTES HALOGENADOS Los agentes halogenados., son extintores de excelente calidad, pero por tener compuestos que deterioran la capa de OZONO, se están dejando de usar en todo el mundo, ya que existe un tratado internacional sobre la materia, se recomienda el reemplazo de los extintores existentes por extintores de DIOXIDO DE CARBONO.

23 PARTES Y PIEZAS 1 2 3 6 4 5 1. Manómetro 2. Válvula 3. Manguera
4. Cilindro 5. Agente Extintor 6. Nitrógeno 6 4 5

24 EXTINTORES PRESURIZACION POR CARTUCHO DE GAS

25 EXTINTORES DE PRESURIZACION PERMANENTE

26 ROTULACION DE EXTINTORES

27 ROTULACION: INFORMACION TECNICA

28 ROTULACION: ETIQUETA SERVICIO TECNICO
ULTIMA CARGA ULTIMA MANTENCION EXTINTORES RODRIGUEZ LTDA. AV. MATTA 3456, SANTIAGO FONO: FAX: ROTULACION: ETIQUETA SERVICIO TECNICO

29 UBICACION DE EXTINTORES PORTATILES
Los extintores se deben colocar sobre muros o columnas, colgados de sus respectivos soportes en lugares de fácil acceso.

30 UBICACION DE EXTINTORES PORTATILES
Los extintores se colocarán a una altura mínima de 20 cm. Y a una máxima 1,30 m medidos desde el suelo a la base del extintor. (NCh 1433 Of.78)

31 UBICACION DE EXTINTORES PORTATILES
Los extintores que precisen estar situados a la intemperie, expuestos a los agentes atmosféricos, se colocaran en un nicho que permita su fácil retiro. La puerta será de vidrio simple, de fácil romper en caso de emergencia, se recomienda incluir en el nicho un sistema de sujeción para el extintor.

32 SEÑALIZACION DE EXTINTORES
La señalización de los extintores tiene por objeto brindar la información del lugar donde se encuentran los extintores.

33 SEÑALIZACION DE EXTINTORES
La ubicación debe señalarse con símbolos identificatorios del tipo o clase de fuego que combaten. En los grandes recinto provistos de estanterías, estos discos se deberán colocar sobre las mismas., convenientemente ubicados para que sean vistos desde la mayor distancia posible.
