Automatización de los Procesos de Manufactura

Presentación del tema: "Automatización de los Procesos de Manufactura"— Transcripción de la presentación:

1 Automatización de los Procesos de Manufactura

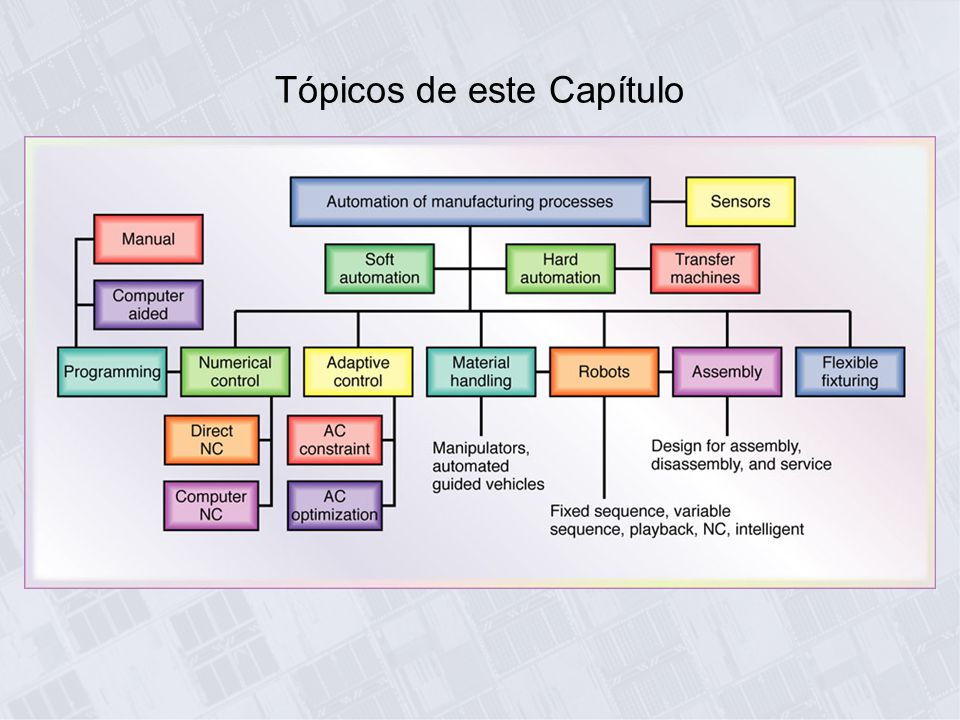

2 Tópicos de este Capítulo

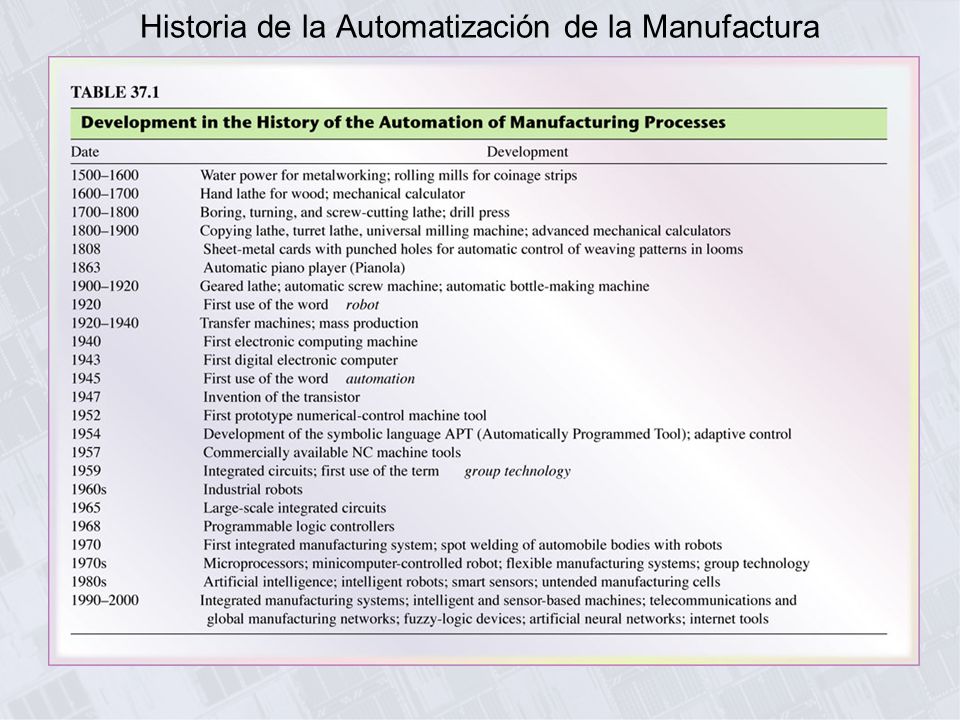

3 Historia de la Automatización de la Manufactura

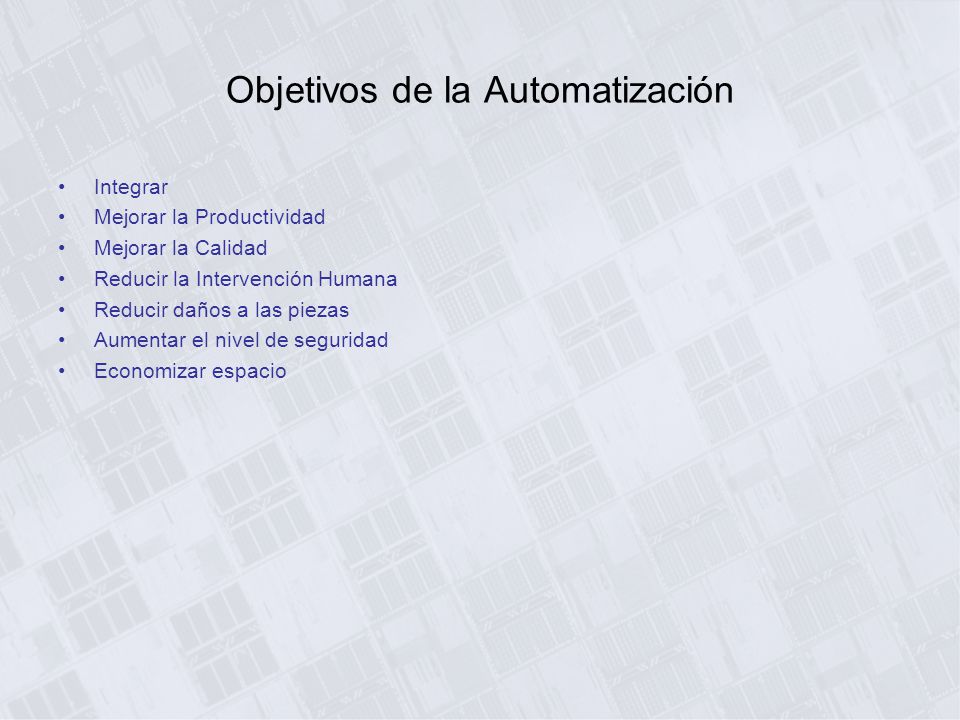

4 Objetivos de la Automatización
Integrar Mejorar la Productividad Mejorar la Calidad Reducir la Intervención Humana Reducir daños a las piezas Aumentar el nivel de seguridad Economizar espacio

5 Glosario Cantidad Total Producida Tamaño de Lote Rapidez de Producción

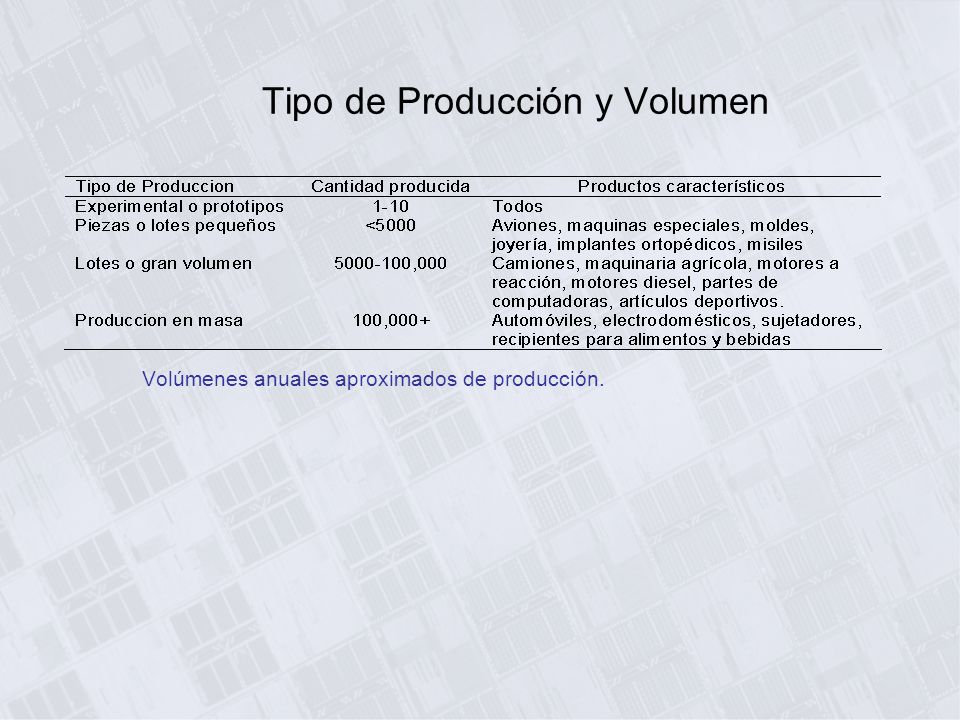

6 Tipo de Producción y Volumen
Volúmenes anuales aproximados de producción.

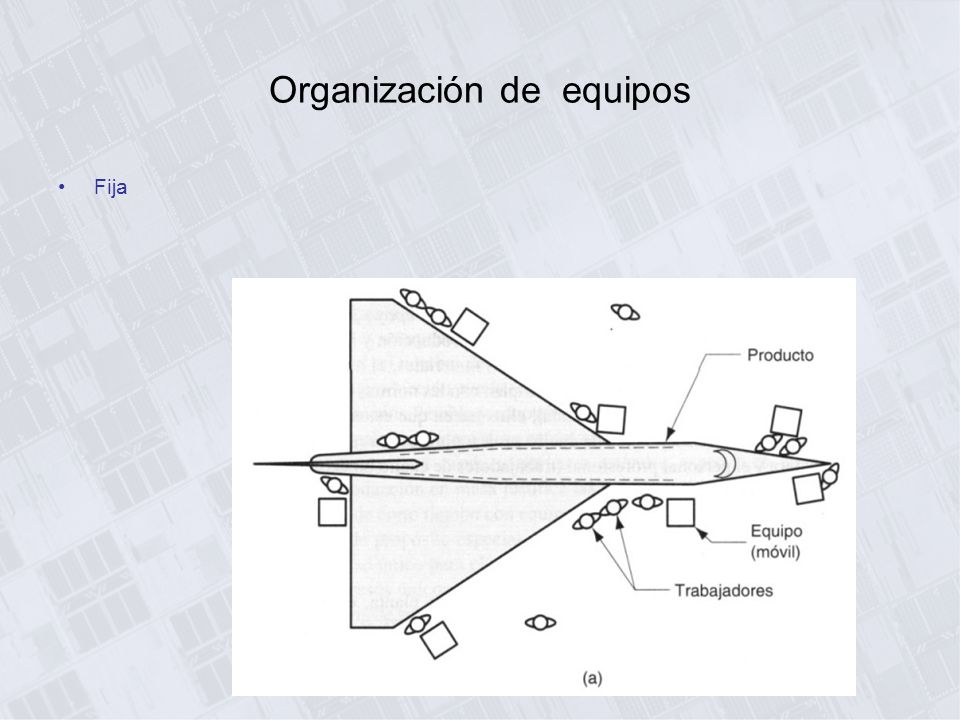

7 Organización de equipos
Fija

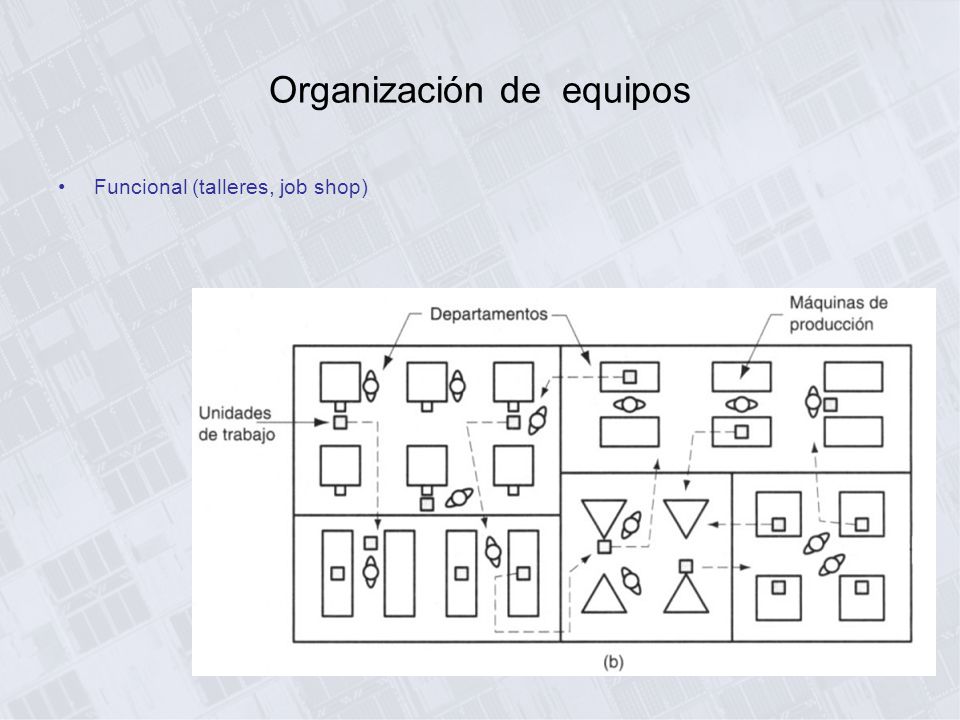

8 Organización de equipos
Funcional (talleres, job shop)

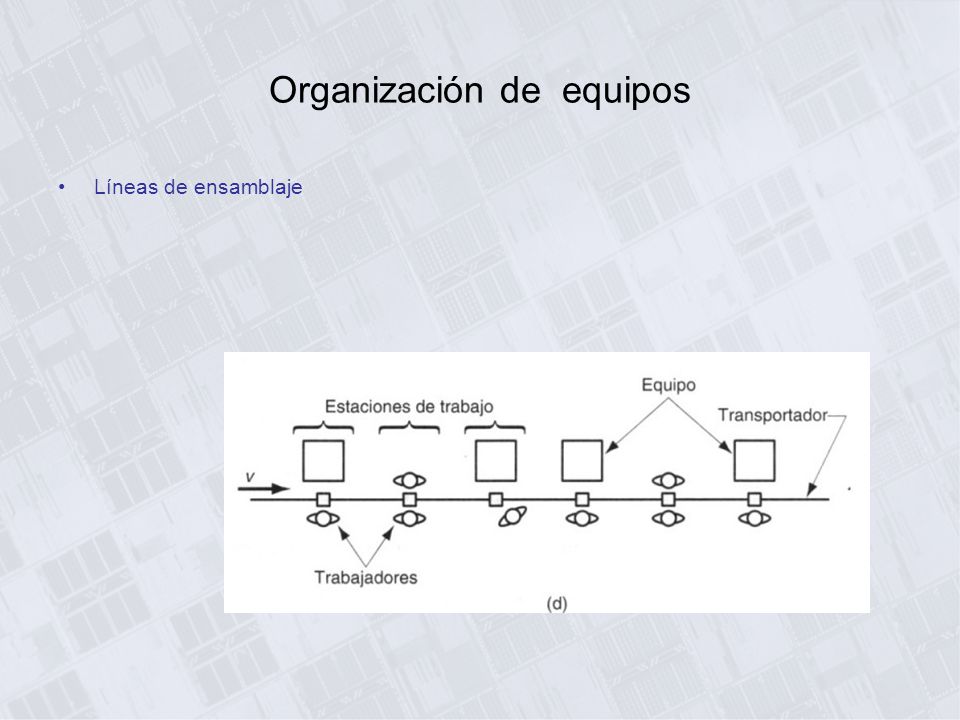

9 Organización de equipos
Líneas de ensamblaje

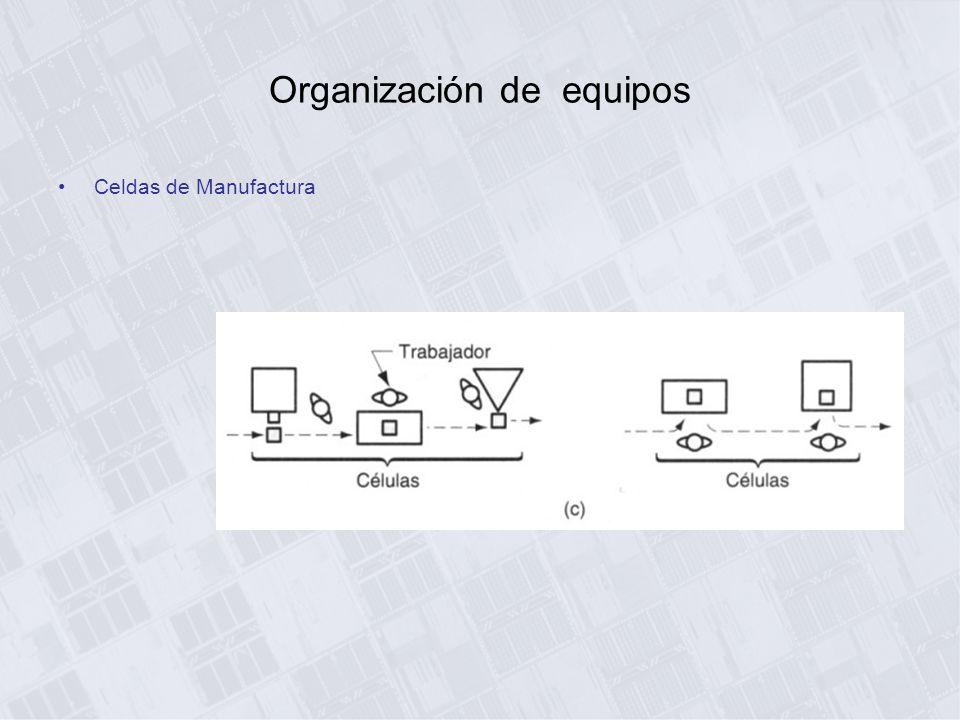

10 Organización de equipos
Celdas de Manufactura

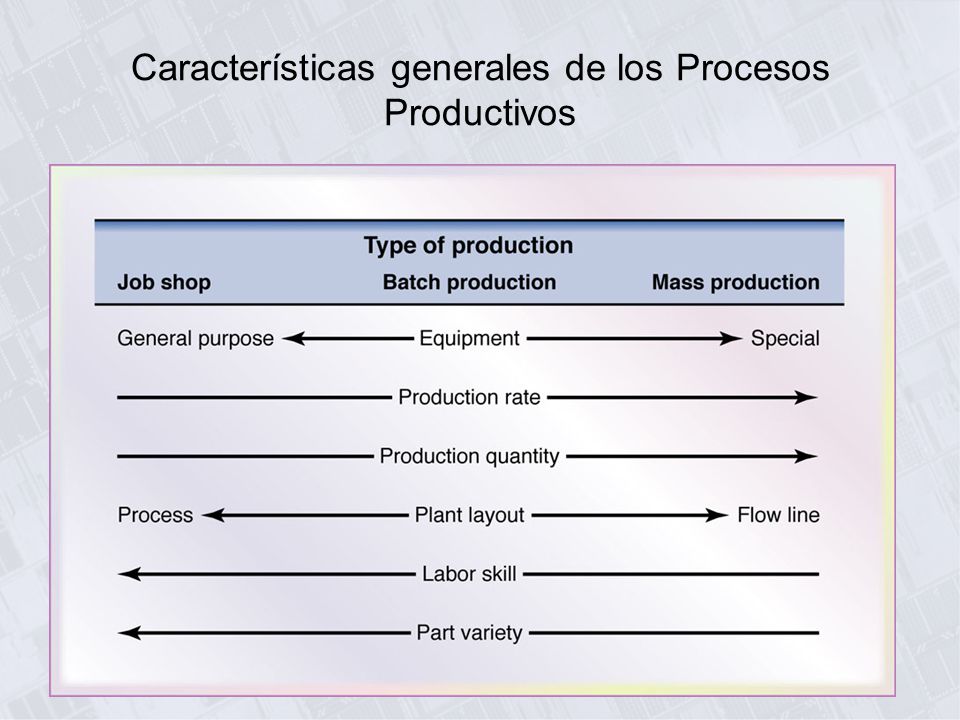

11 Características generales de los Procesos Productivos

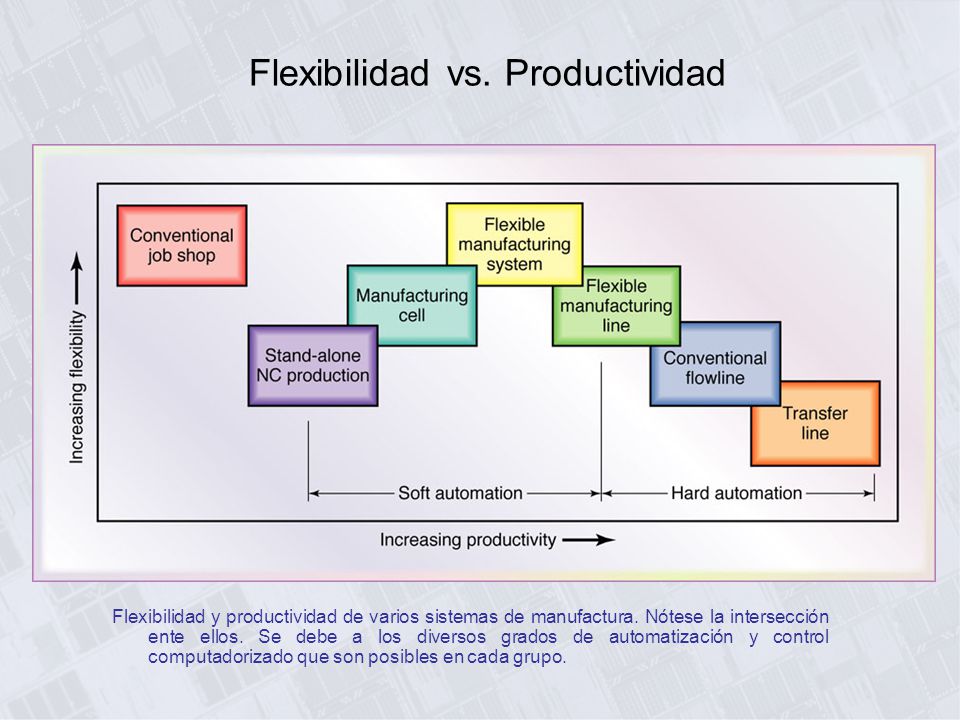

12 Flexibilidad vs. Productividad
Flexibilidad y productividad de varios sistemas de manufactura. Nótese la intersección ente ellos. Se debe a los diversos grados de automatización y control computadorizado que son posibles en cada grupo.

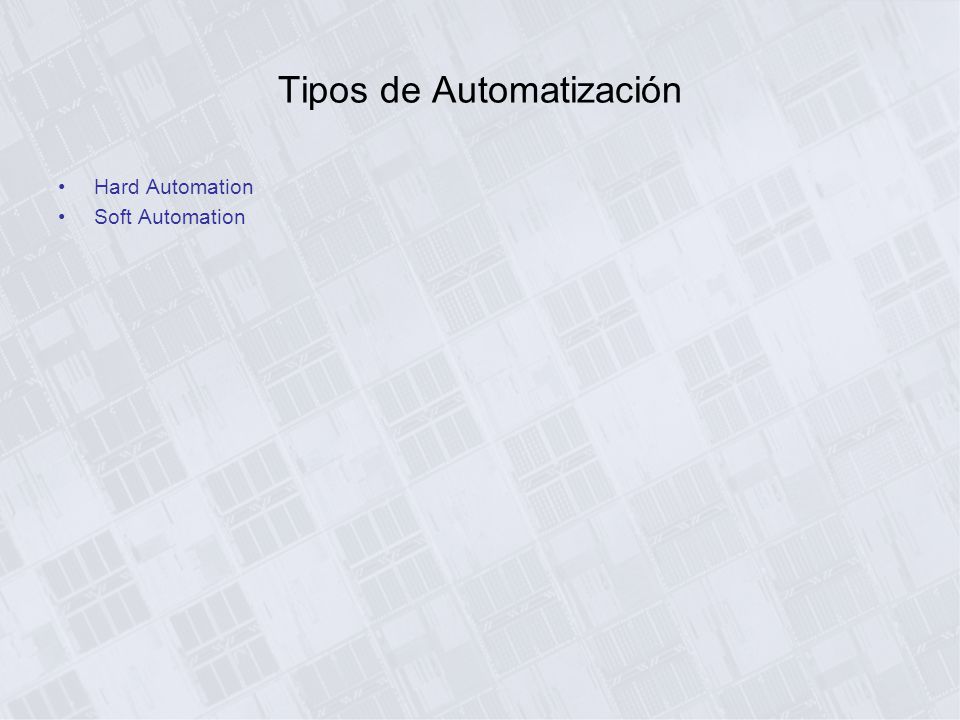

13 Tipos de Automatización
Hard Automation Soft Automation

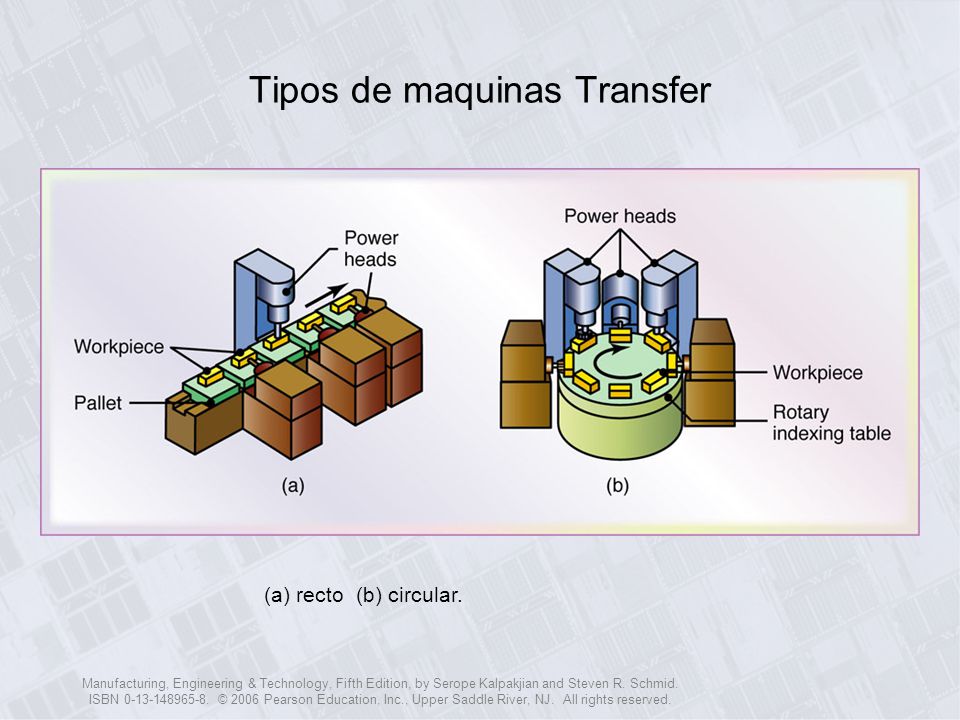

14 Tipos de maquinas Transfer
(a) recto (b) circular. Manufacturing, Engineering & Technology, Fifth Edition, by Serope Kalpakjian and Steven R. Schmid. ISBN © 2006 Pearson Education, Inc., Upper Saddle River, NJ. All rights reserved.

15 Línea de transferencia para producir bloques de motor y cabezas de cilindros (Ford Motor Company)

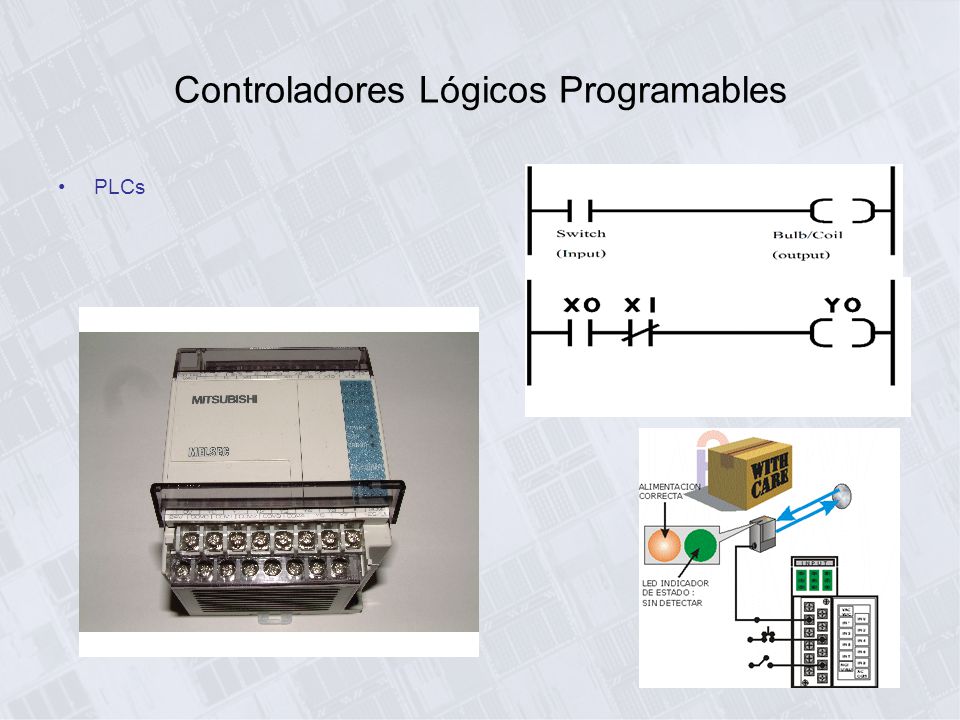

16 Controladores Lógicos Programables
PLCs

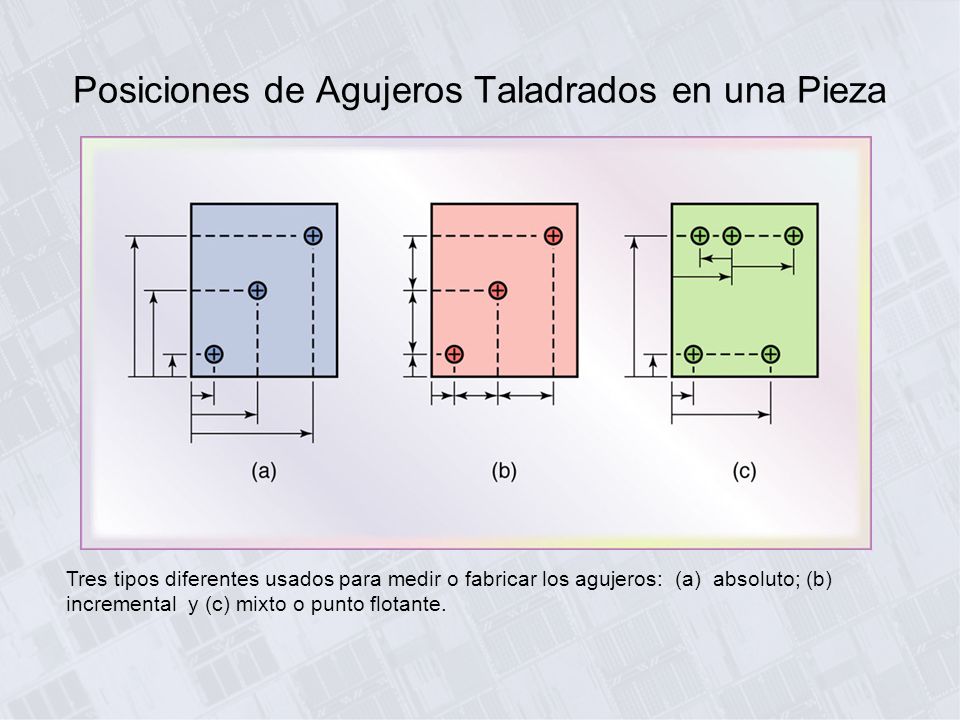

17 Posiciones de Agujeros Taladrados en una Pieza
Tres tipos diferentes usados para medir o fabricar los agujeros: (a) absoluto; (b) incremental y (c) mixto o punto flotante.

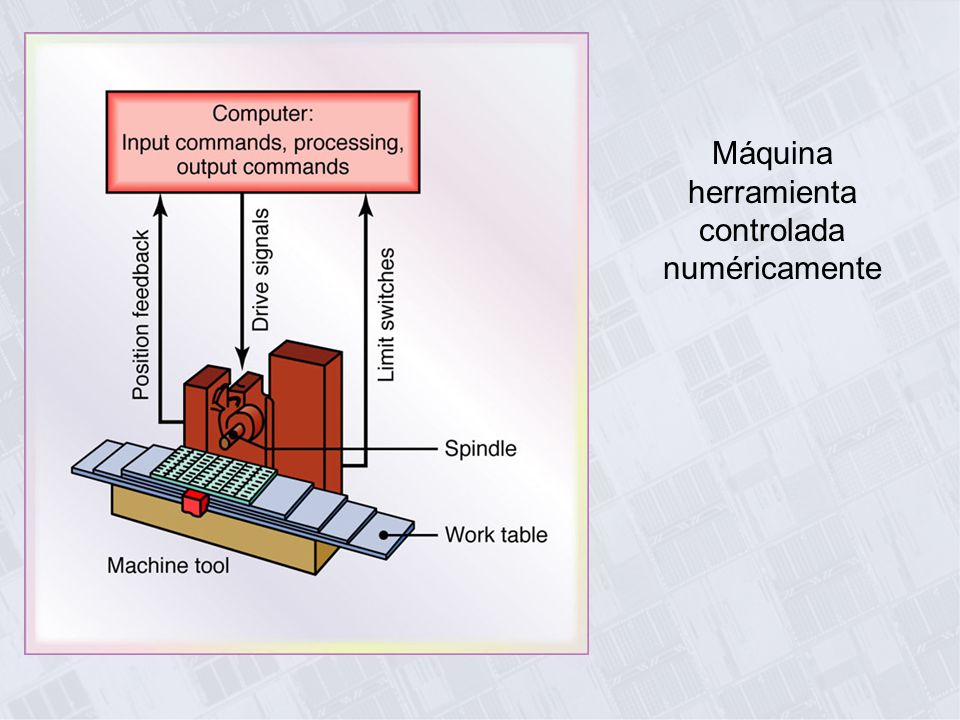

18 Máquina herramienta controlada numéricamente

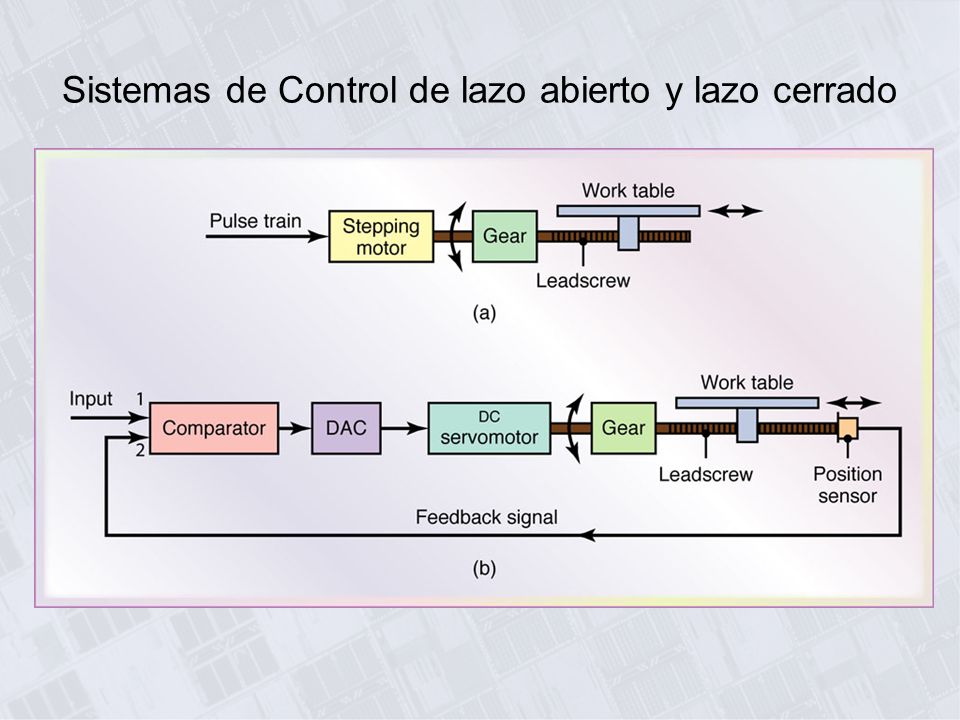

19 Sistemas de Control de lazo abierto y lazo cerrado

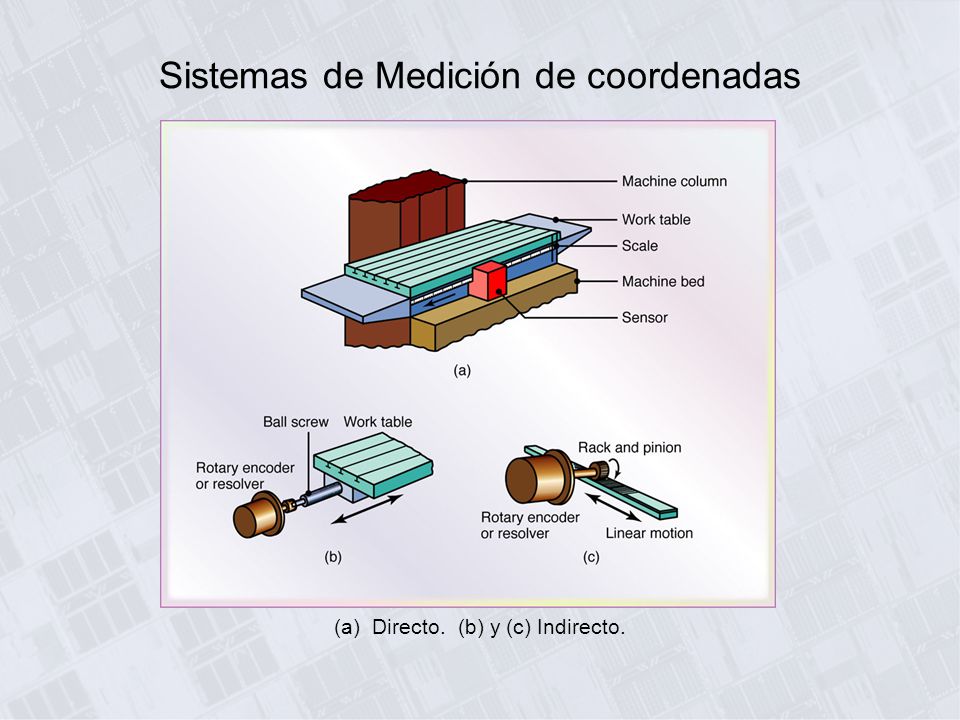

20 Sistemas de Medición de coordenadas
(a) Directo. (b) y (c) Indirecto.

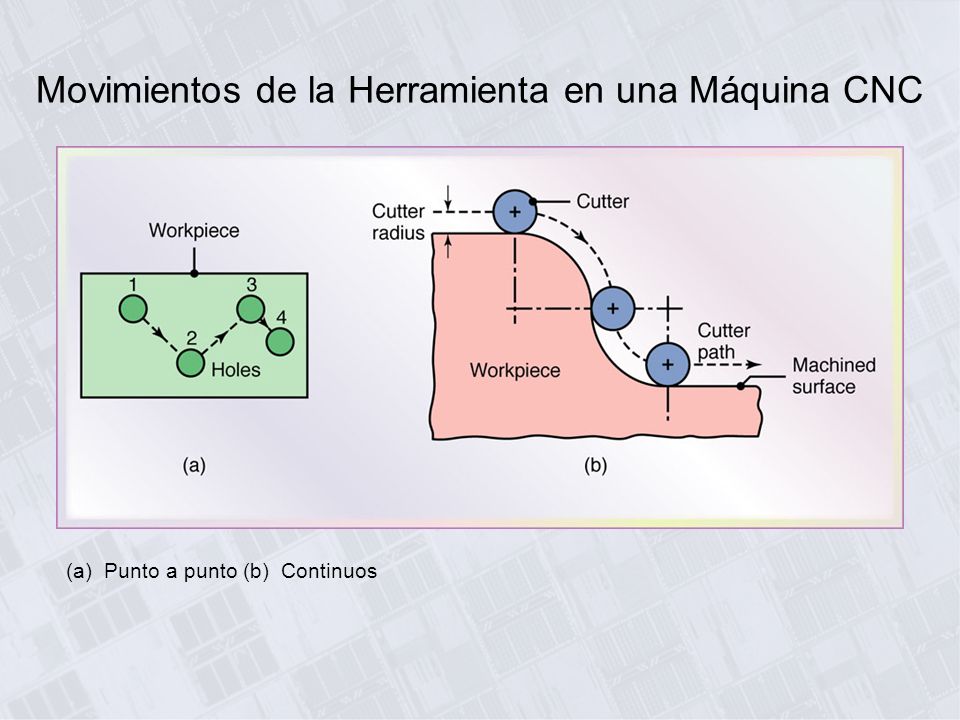

21 Movimientos de la Herramienta en una Máquina CNC
(a) Punto a punto (b) Continuos

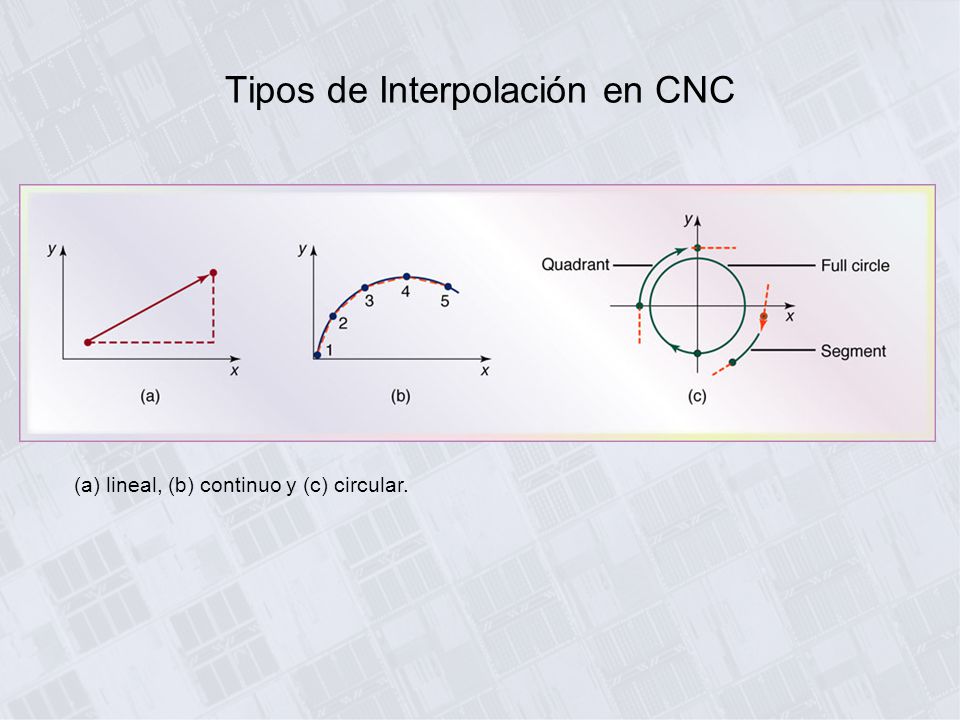

22 Tipos de Interpolación en CNC
(a) lineal, (b) continuo y (c) circular.

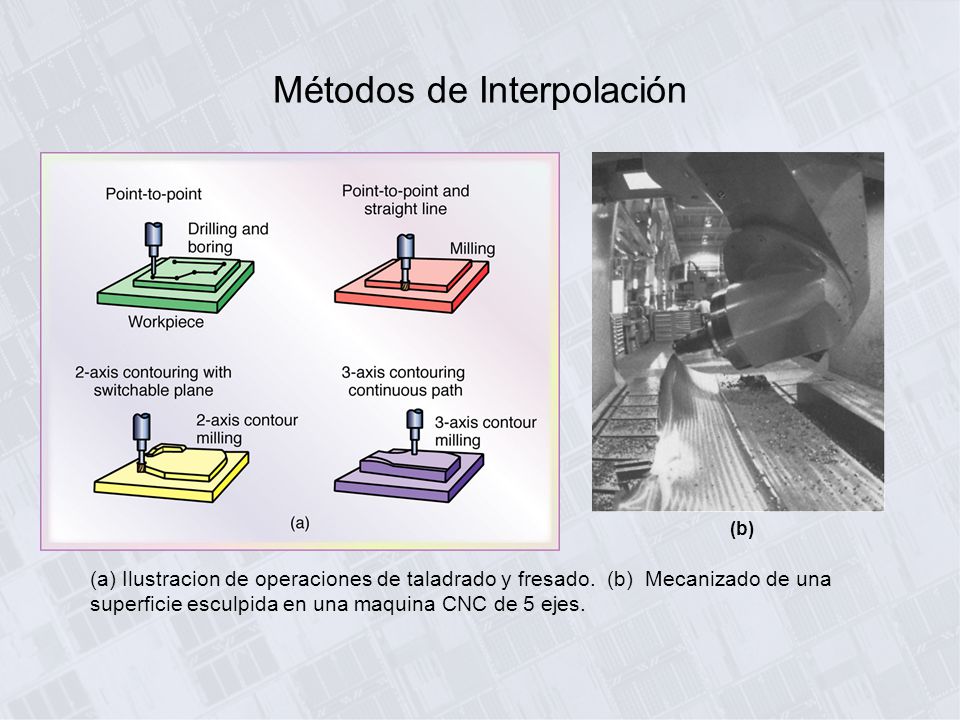

23 Métodos de Interpolación
(b) (a) Ilustracion de operaciones de taladrado y fresado. (b) Mecanizado de una superficie esculpida en una maquina CNC de 5 ejes.

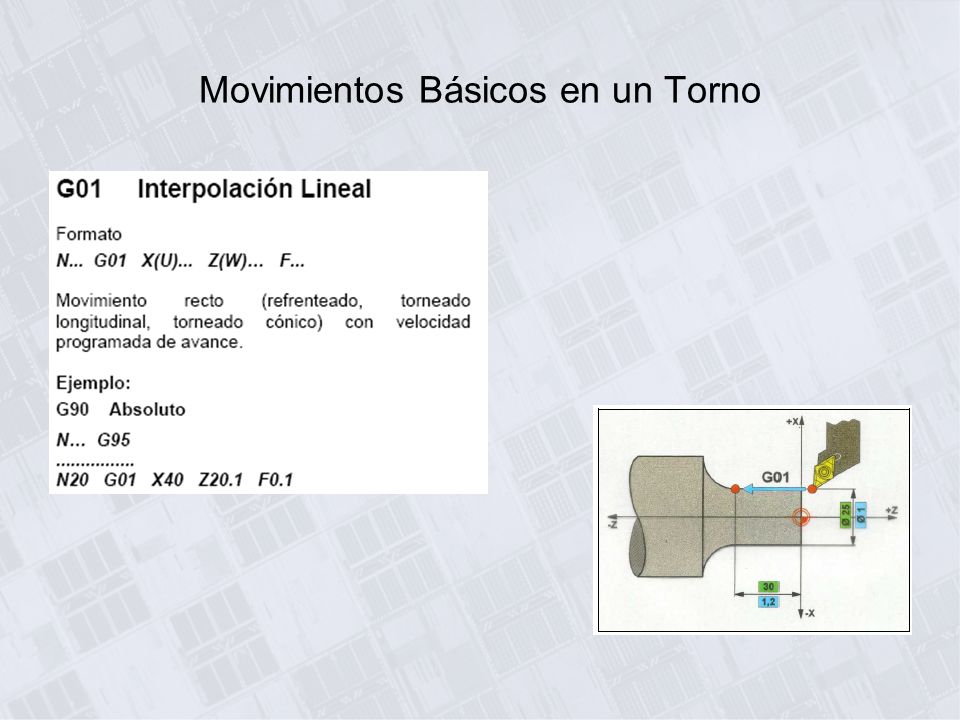

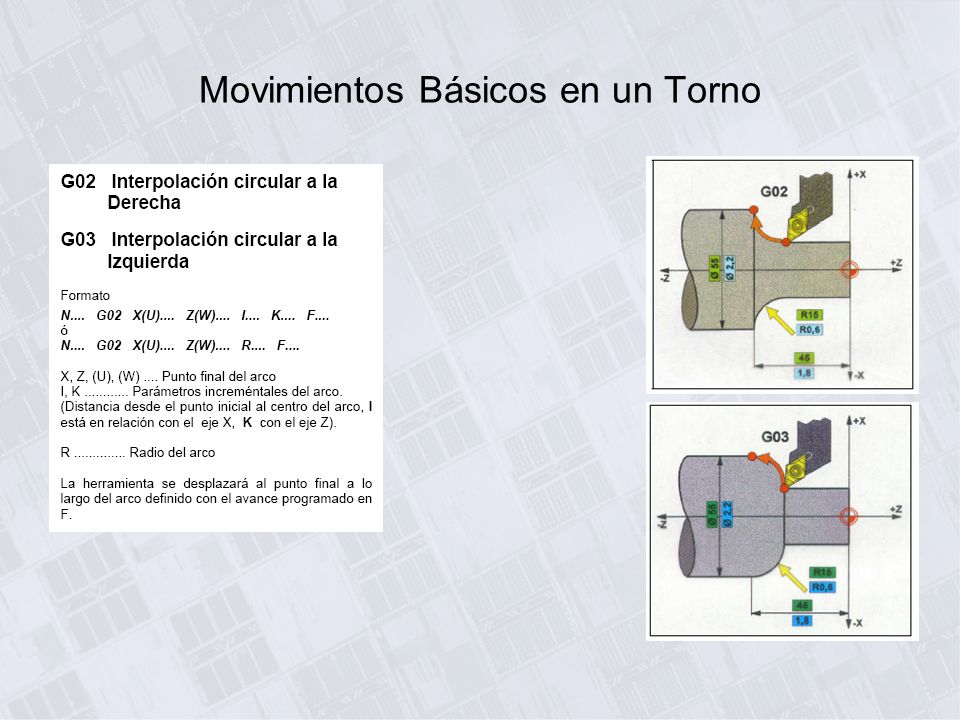

24 Movimientos Básicos en un Torno

25 Movimientos Básicos en un Torno

26 Movimientos Básicos en un Torno

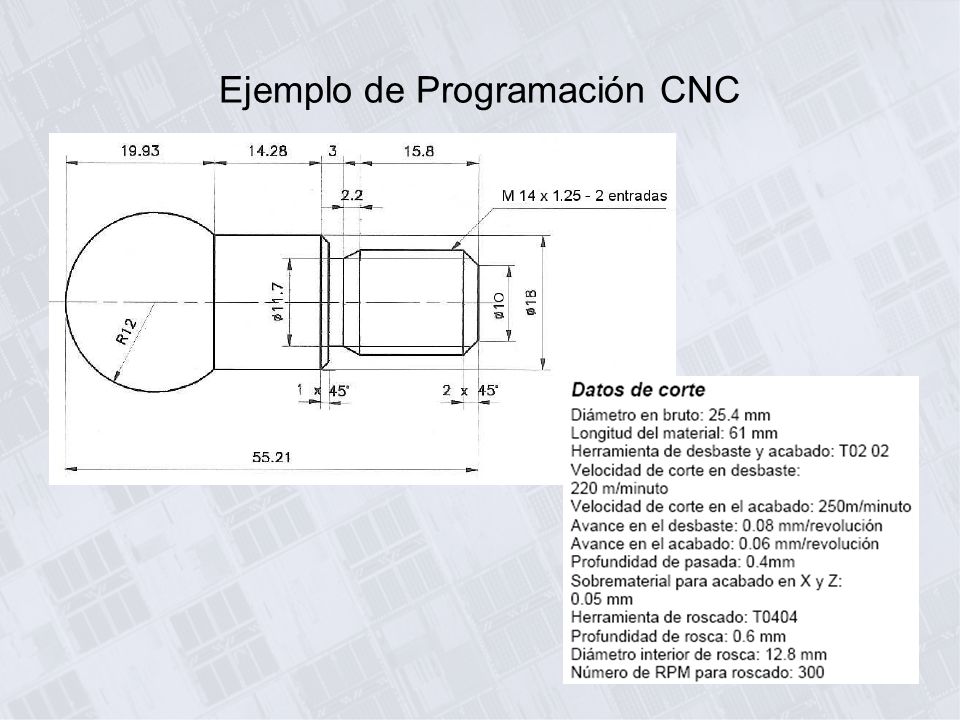

27 Ejemplo de Programación CNC

28 Ejemplo de Programa CNC (Código G)

29 Precisión, Repetibilidad y Resolución
Ventajas

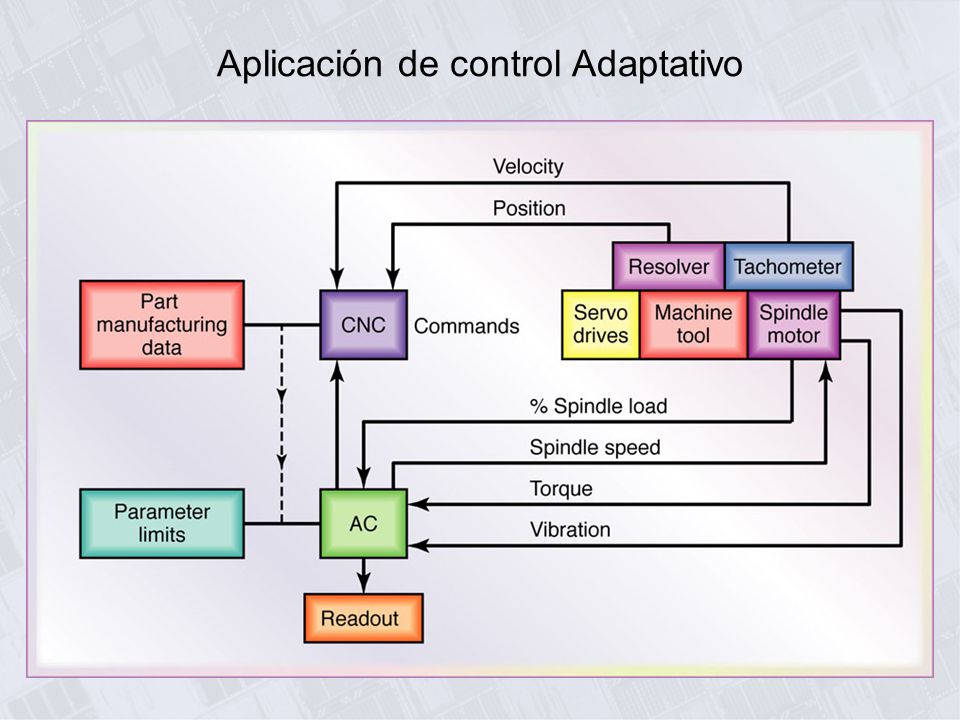

30 Aplicación de control Adaptativo

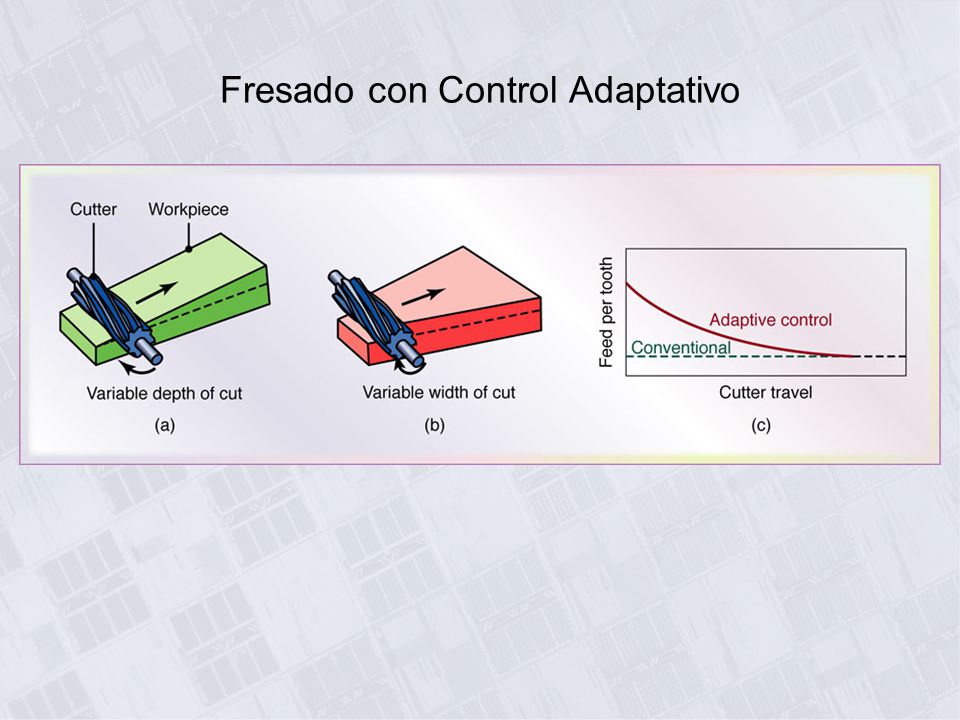

31 Fresado con Control Adaptativo

32 Inspección del Diámetro durante una Operación de Torneado

33 Automated Guided Vehicle (AGV)
Un AGV cargando un Pallet

34

35 Robot 6-Ajes KR030 KUKA Payload 30 kg Repetibilidad ±0.15mm (±0.006 in.). (b) work envelope

36 Otro Robot Payload 10 kg (22 lb.) Repetibilidad ±0.2 mm (±0.008 in.).

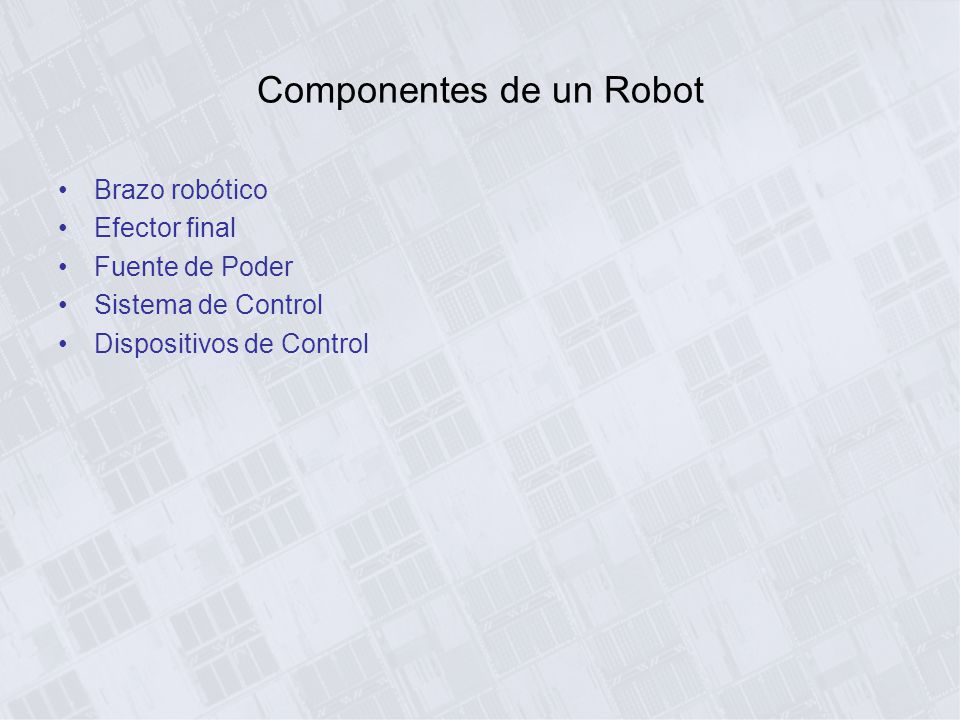

37 Componentes de un Robot
Brazo robótico Efector final Fuente de Poder Sistema de Control Dispositivos de Control

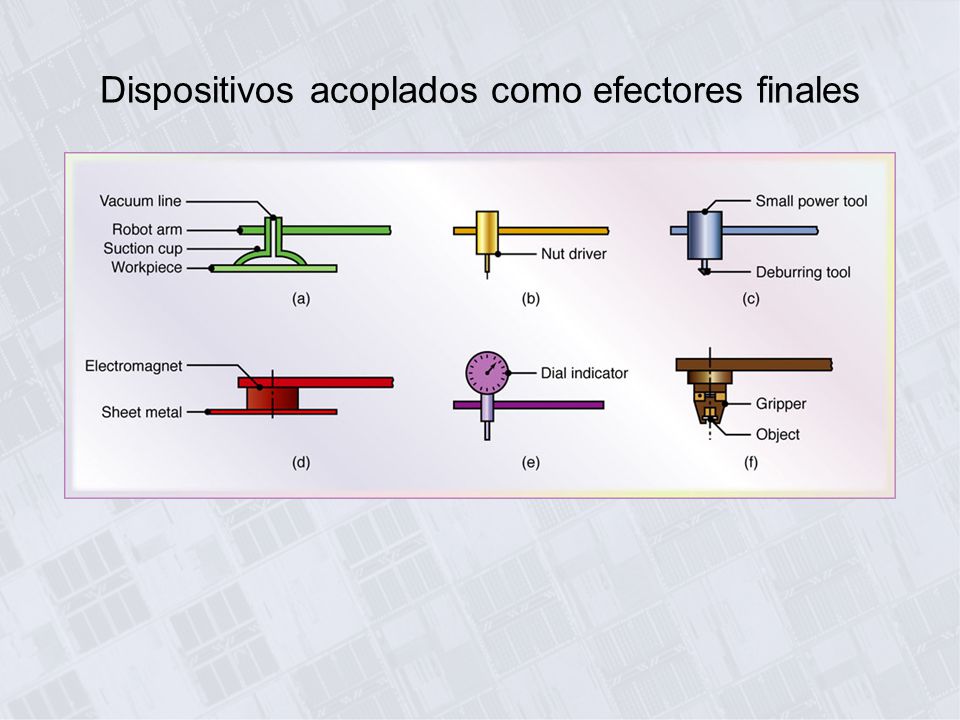

38 Dispositivos acoplados como efectores finales

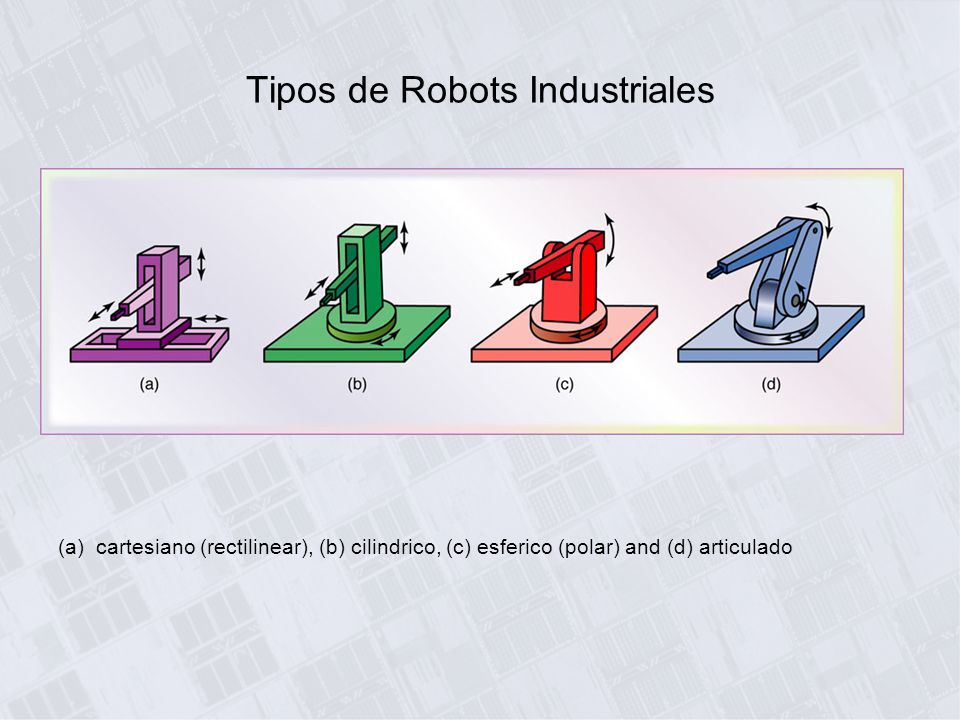

39 Tipos de Robots Industriales
(a) cartesiano (rectilinear), (b) cilindrico, (c) esferico (polar) and (d) articulado

40 Envolventes de trabajo

41 Programación de Robots
Secuencia fija y variable Reproductor Control Numérico Sensorial o adaptivo

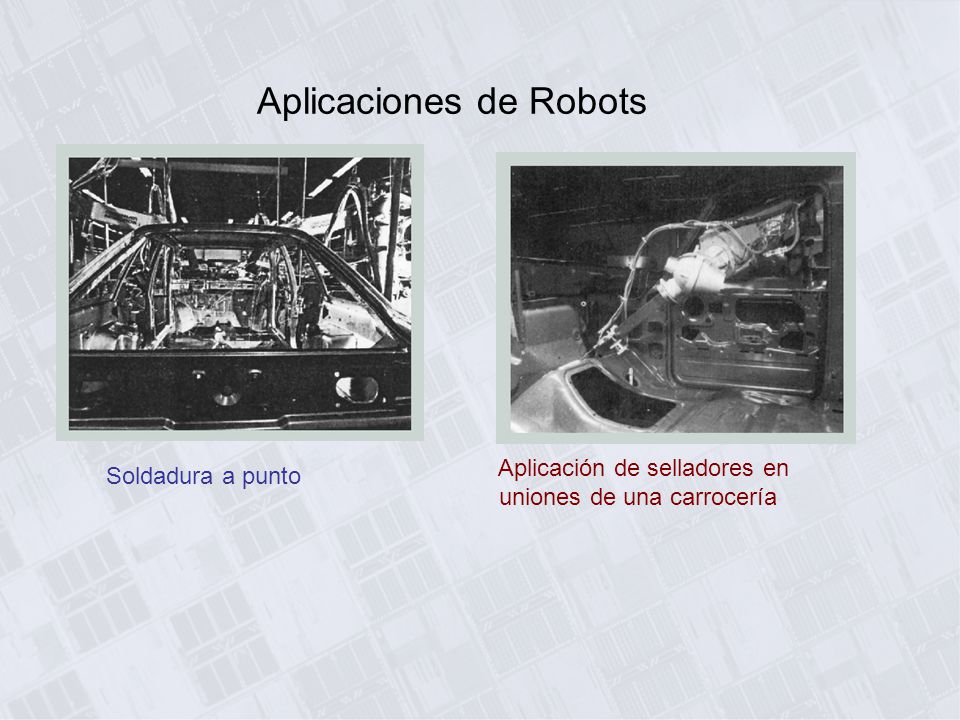

42 Aplicaciones de Robots
Aplicación de selladores en uniones de una carrocería Soldadura a punto

43

44

45

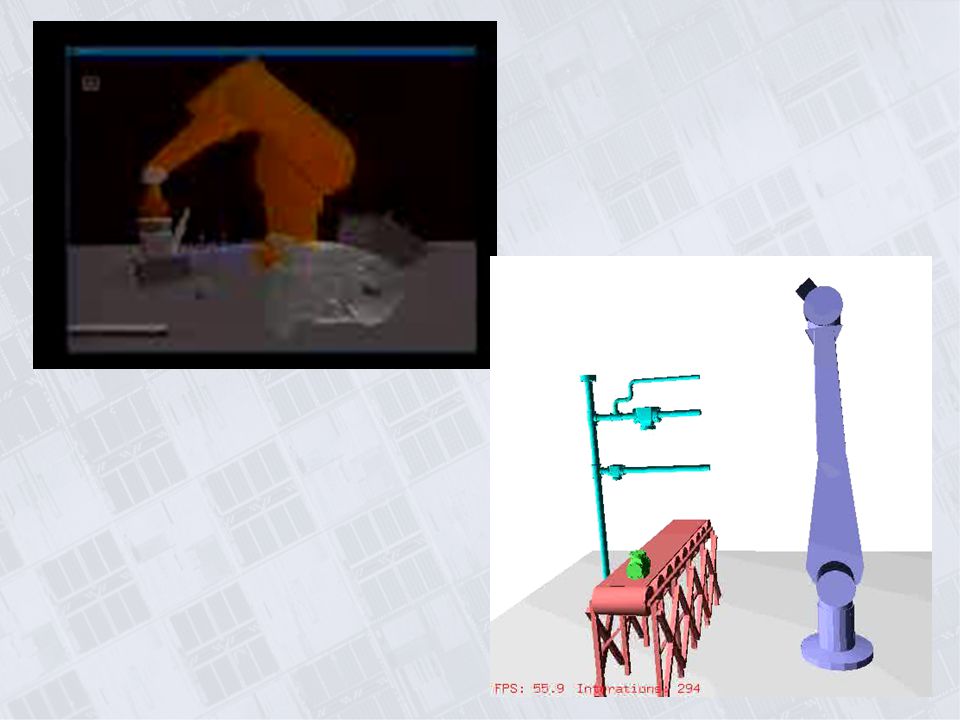

46

47

48 Selección de Robots Capacidad de Carga Velocidad de Movimiento
Confiabilidad Repetibilidad Configuración del Brazo Grados de libertad Sistema de Control Memoria Workenvelope

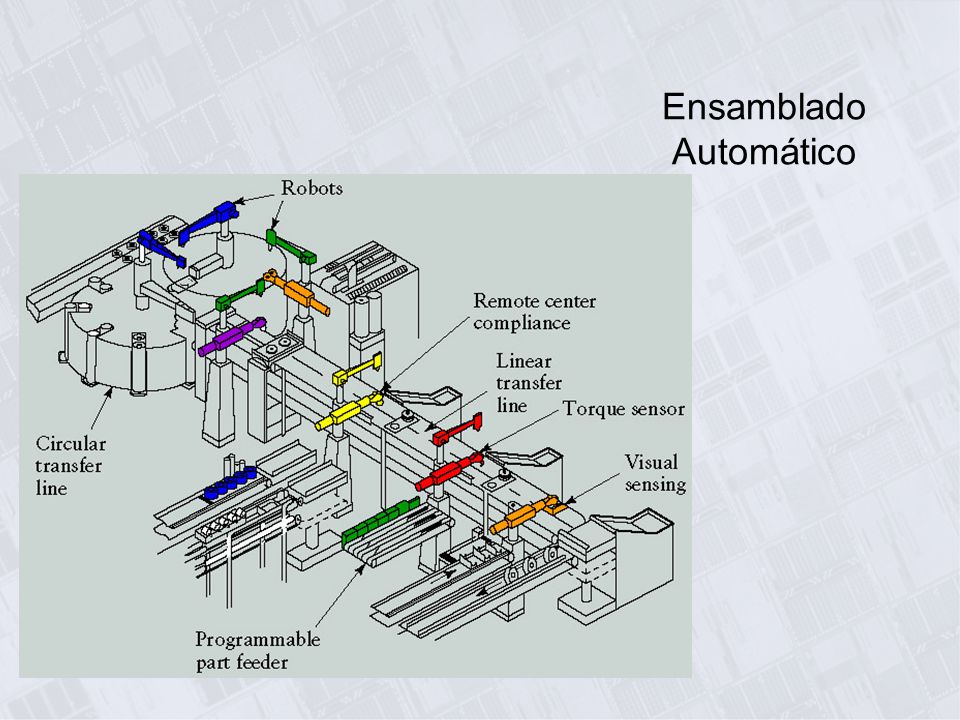

49 Ensamblado Automático

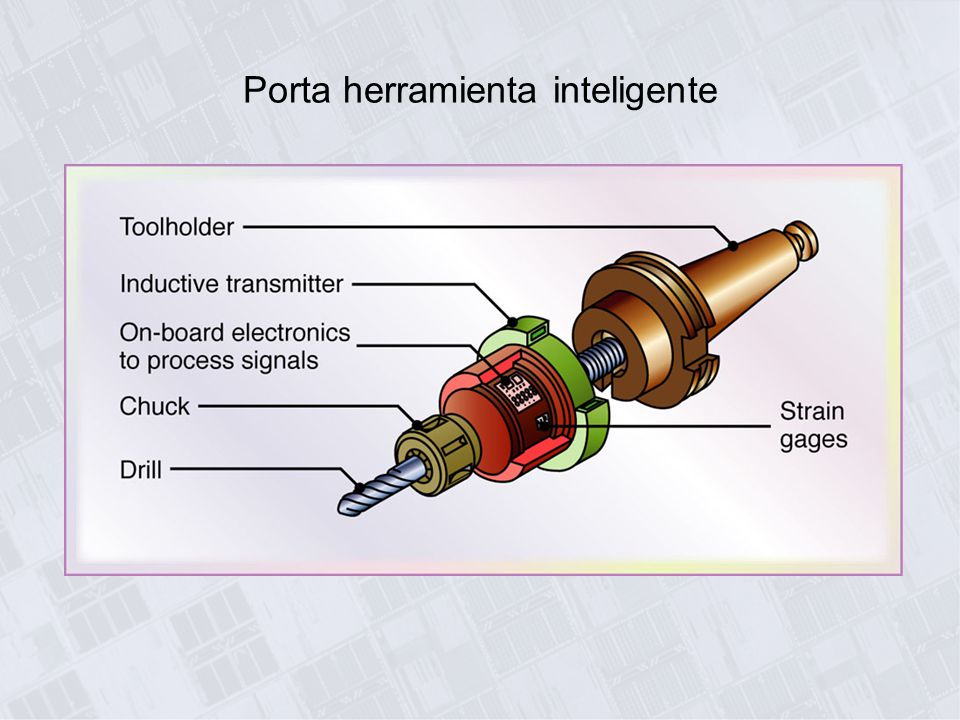

50 Porta herramienta inteligente

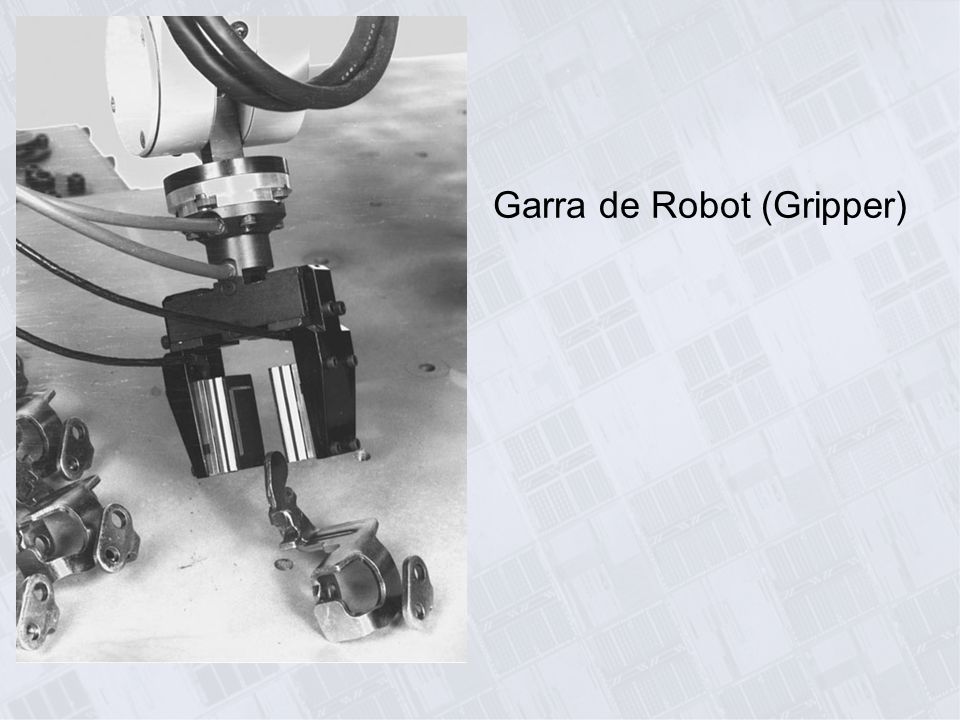

51 Garra de Robot (Gripper)

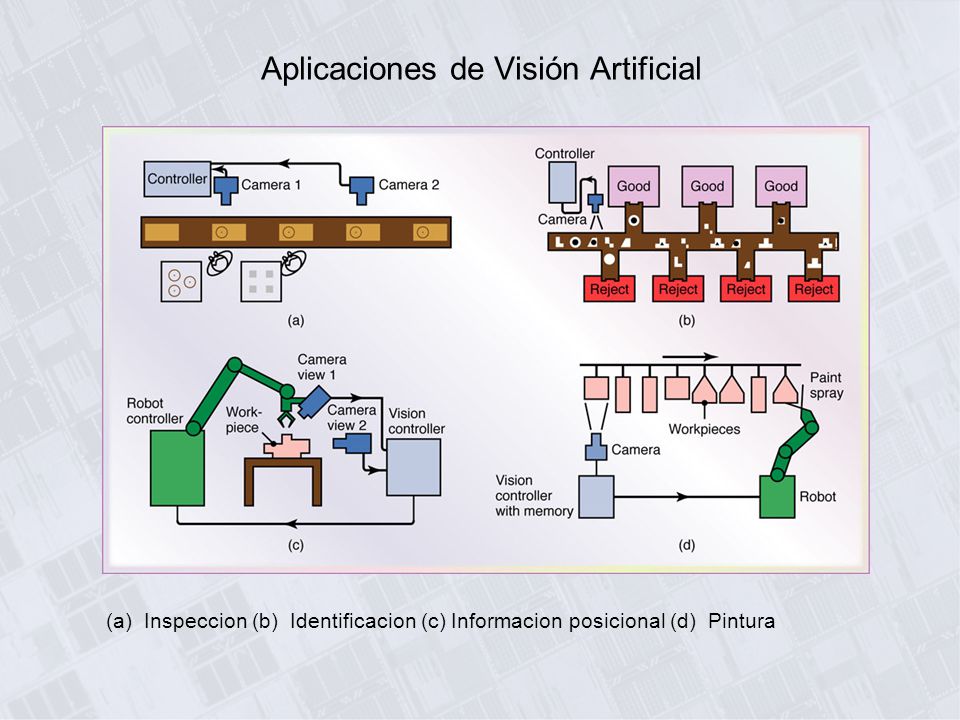

52 Aplicaciones de Visión Artificial
(a) Inspeccion (b) Identificacion (c) Informacion posicional (d) Pintura

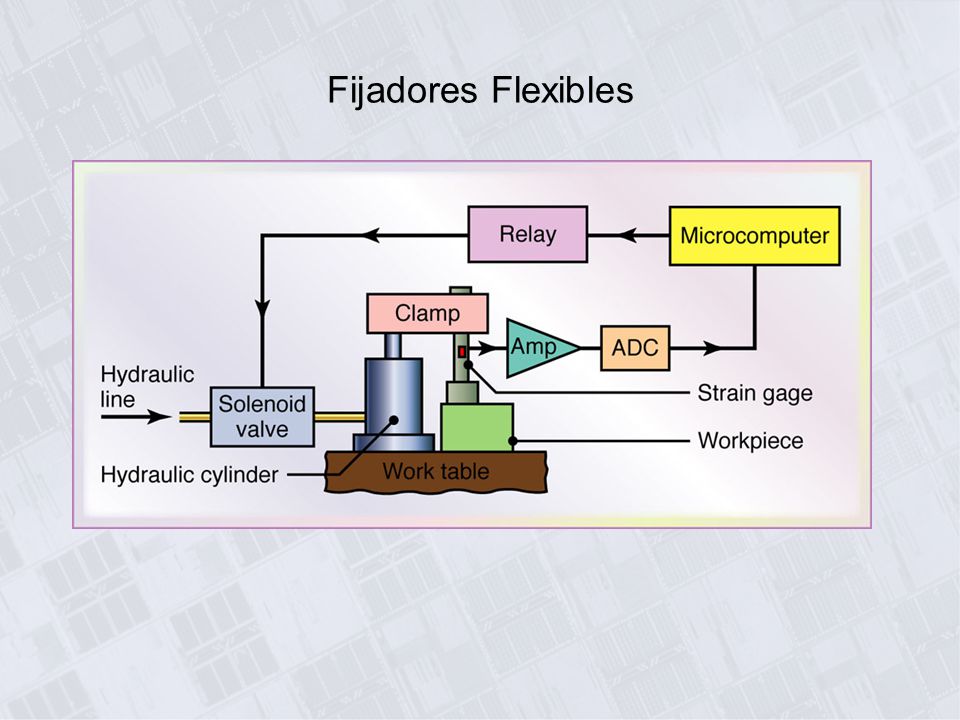

53 Fijadores Flexibles

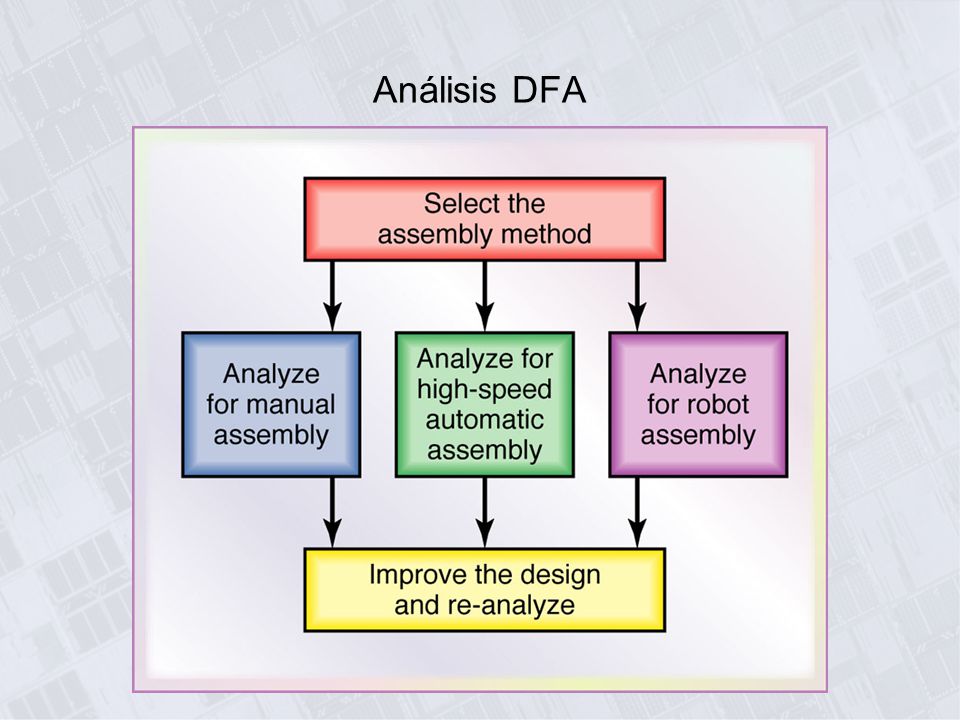

54 Análisis DFA

55 Sistemas Transfer para Ensamble Automatizado

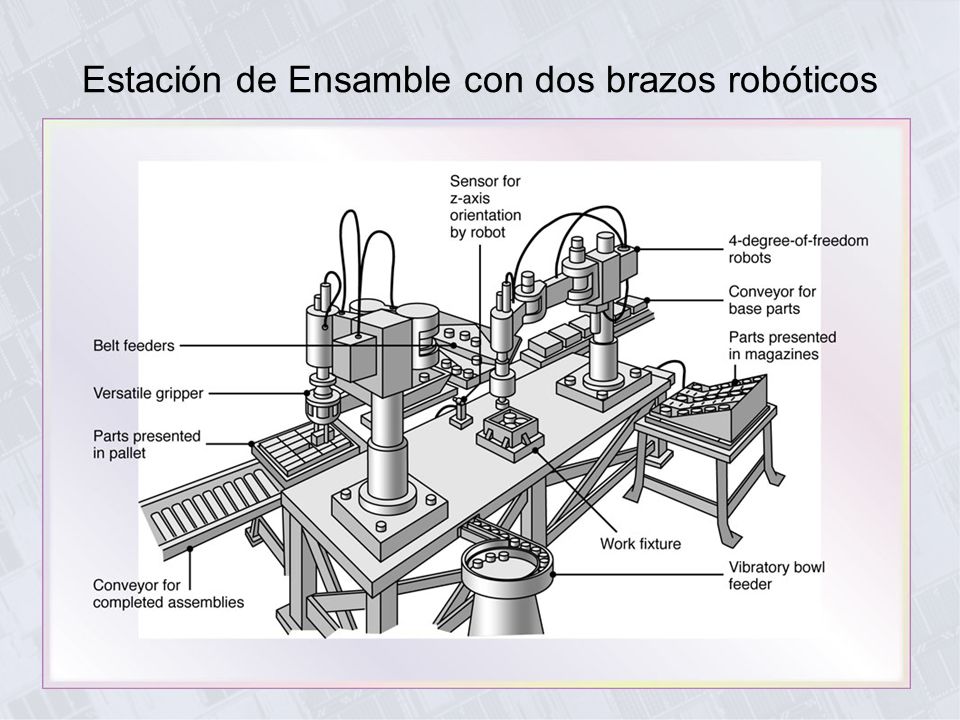

56 Estación de Ensamble con dos brazos robóticos

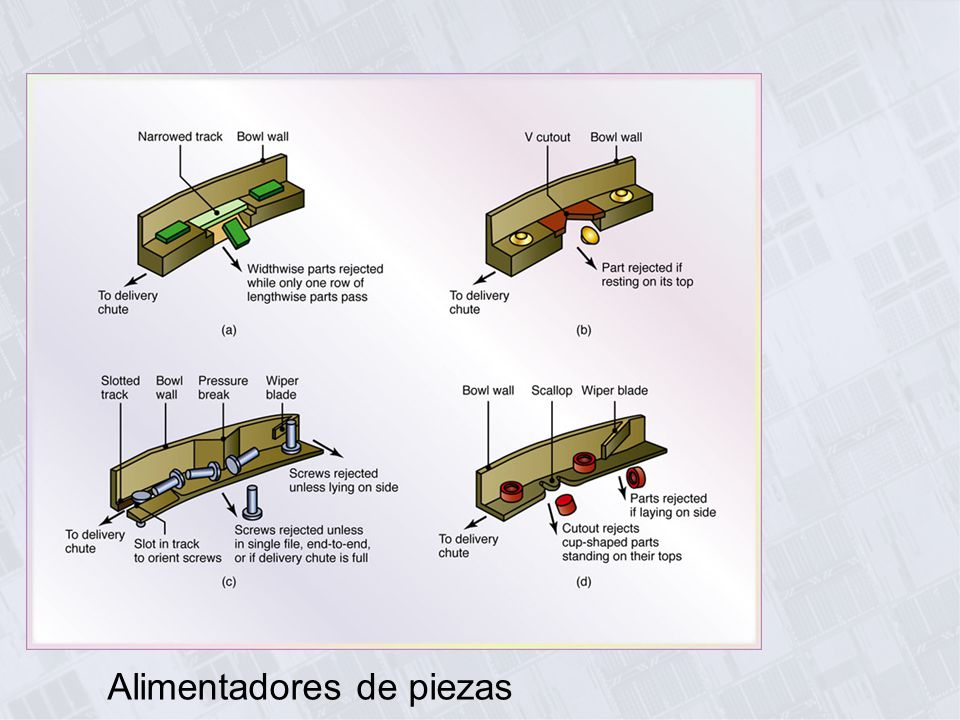

57 Alimentadores de piezas

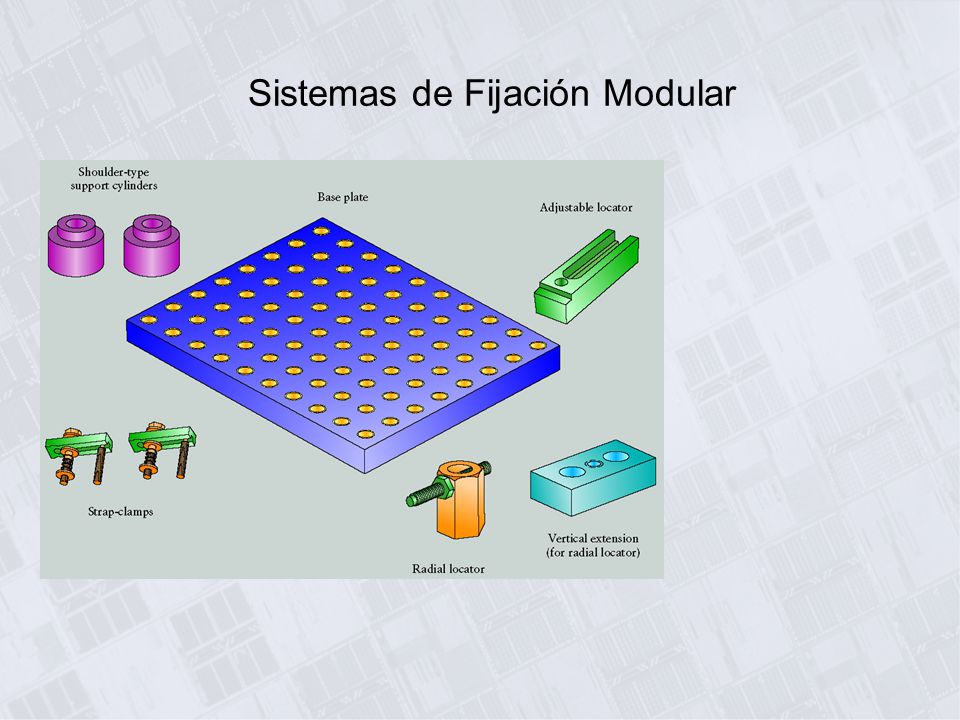

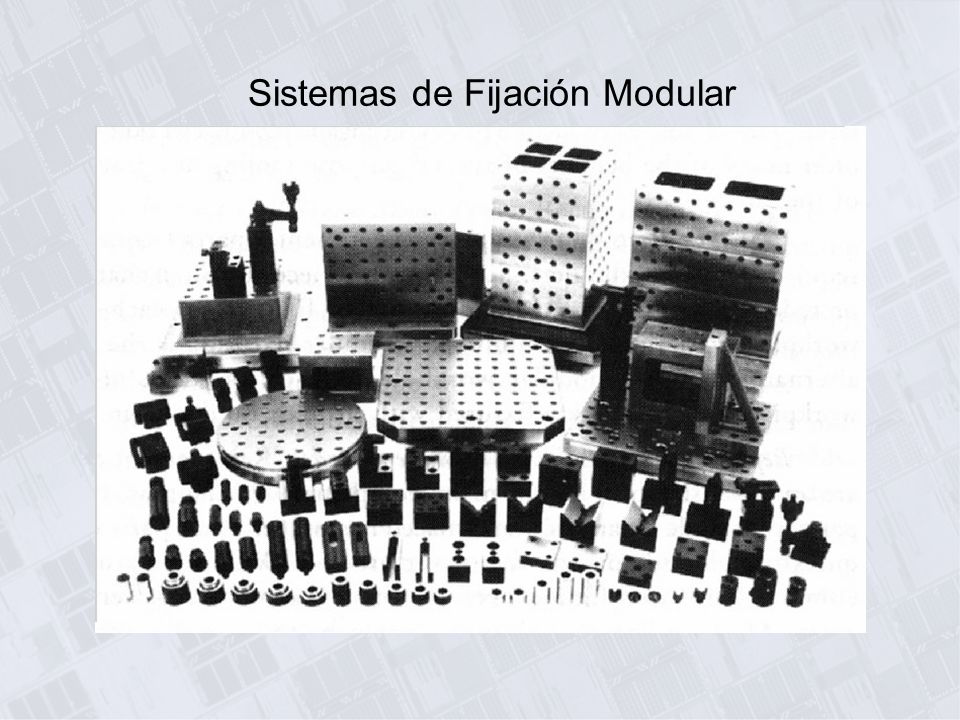

58 Sistemas de Fijación Modular

59 Sistemas de Fijación Modular

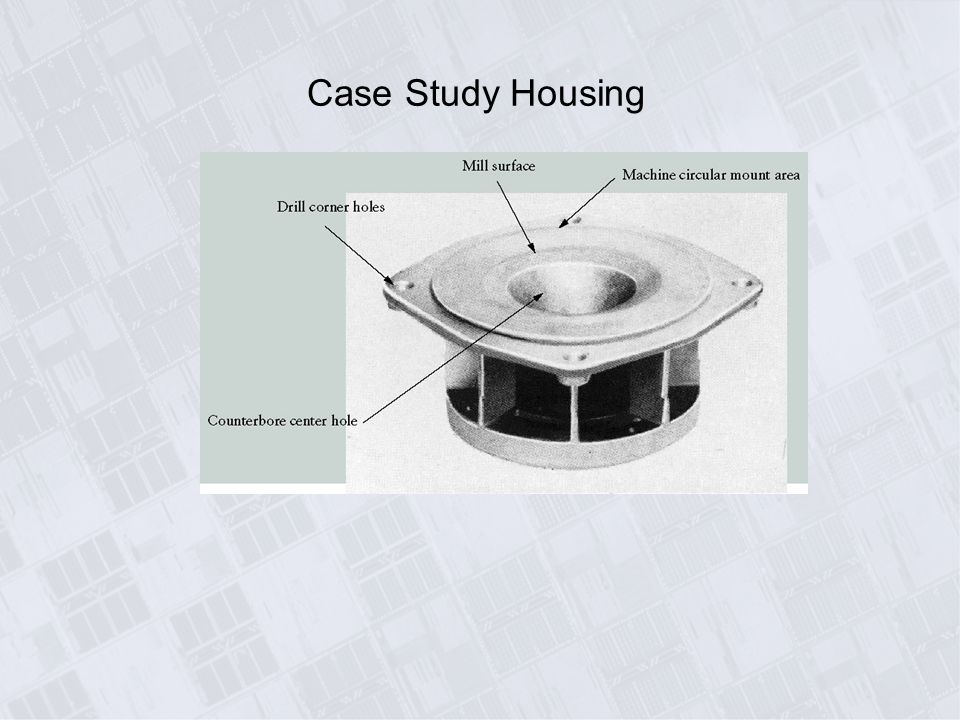

60 Case Study Housing

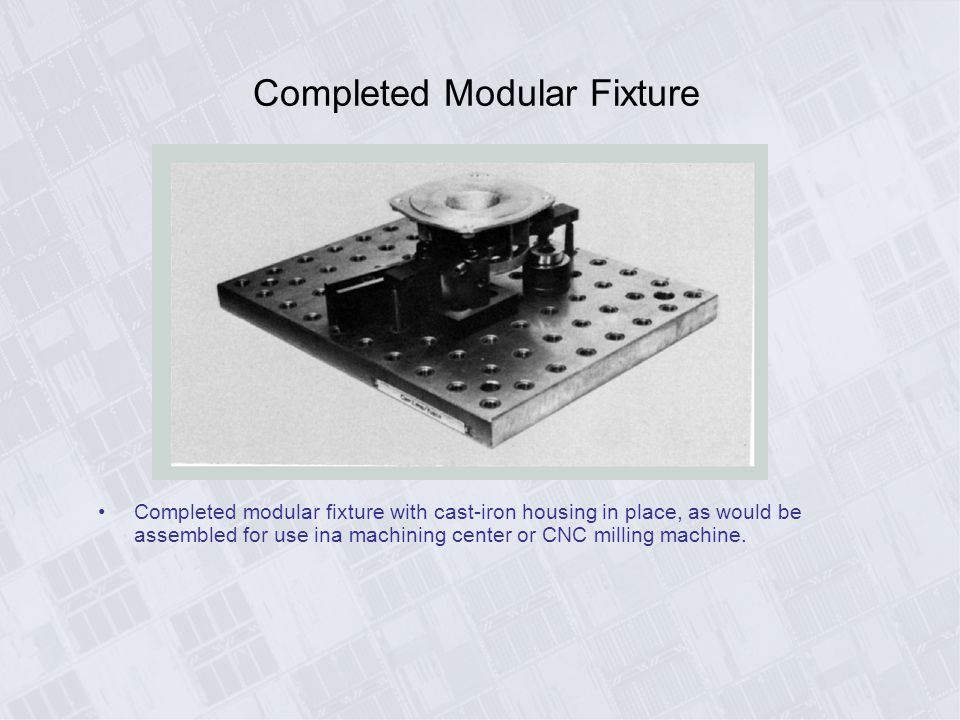

61 Completed Modular Fixture
Completed modular fixture with cast-iron housing in place, as would be assembled for use ina machining center or CNC milling machine.

62 Case Study: Modular Fixture Design
Cast-iron housing and the machining operations required. Modular components used to construct the fixture for CNC machining of the cast-iron housing Completed modular fixture with cast-iron housing in place, as would be assembled for use in a machining center or CNC milling machine. Source: Courtesy of Carr Lane Manufacturing Company.
