1 TOPOGRAFÍA Planimetria UNIVERSIDAD DE GUDALAJARA
Centro Universitario de Arte Arquitectura y Diseño Topografía TOPOGRAFÍA Planimetria Ing. José Arturo Gleason Espíndola

2 Planimetría Es el conjunto de los trabajos efectuados para tomar en el campo los datos geométricos necesarios que permitan construir una figura semejante a la del terreno, proyectada sobre un plano horizontal.

3 Levantamientos planimétricos
Se pueden ejecutar de varias maneras: Con cinta exclusivamente. Por medio de poligonales, determinado las longitudes de los lados y los ángulos que éstos forman entre sí; y Por triangulaciones, cubriendo la zona que se va a levantar, con redes de triángulos ligados entre sí. Por lo regular este método se empela en el levantamiento de grandes extensiones de terreno, y se hace la medida directa de uno de sus lados que se denomina base, así como la de los ángulos de los triángulos

4 Levantamientos planimétricos por medio de poligonales.
Brújula y cinta Tránsito y brújula Levantamientos planimétricos por medio de poligonales. Tránsito y estadal

5 Medida directa de distancias
En topografía, se entiende por distancia entre dos puntos la distancia horizontal. La medida directa de una distancia consiste en la aplicación material de la unidad de medida a lo largo de su extensión. El método más común de determinar distancias es con la medida directa por medio de la cinta.

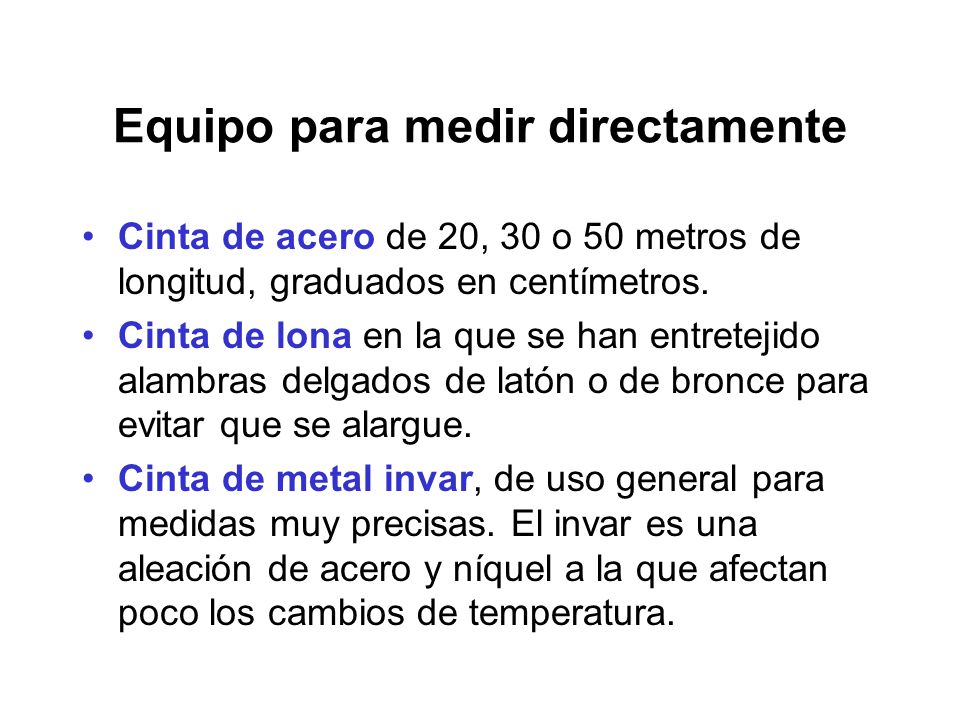

6 Equipo para medir directamente
Cinta de acero de 20, 30 o 50 metros de longitud, graduados en centímetros. Cinta de lona en la que se han entretejido alambras delgados de latón o de bronce para evitar que se alargue. Cinta de metal invar, de uso general para medidas muy precisas. El invar es una aleación de acero y níquel a la que afectan poco los cambios de temperatura.

7 Equipo

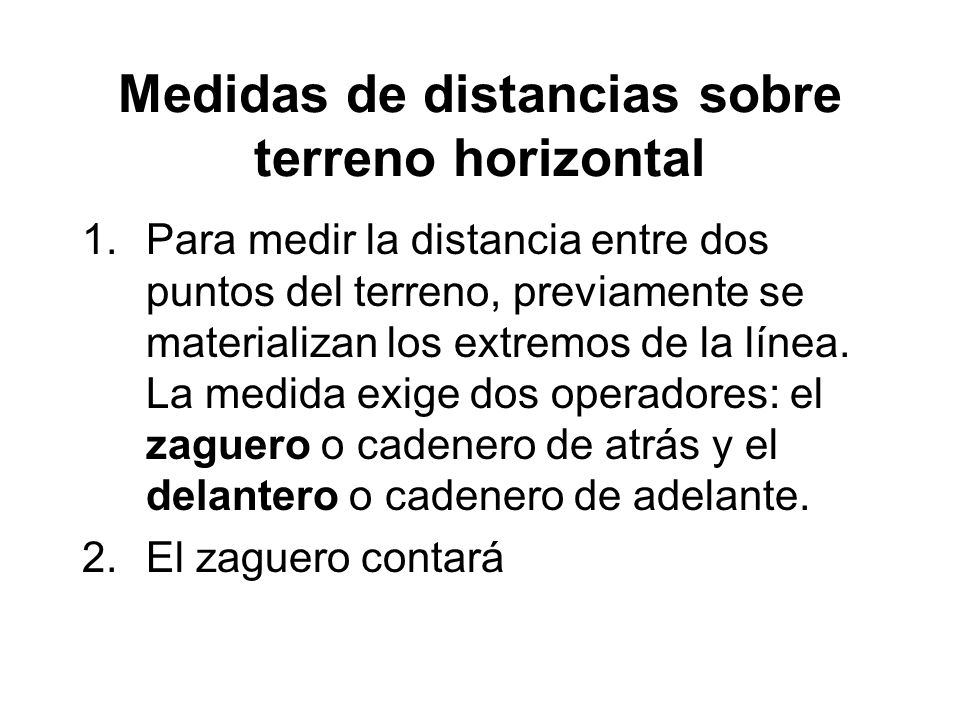

8 Medidas de distancias sobre terreno horizontal
Para medir la distancia entre dos puntos del terreno, previamente se materializan los extremos de la línea. La medida exige dos operadores: el zaguero o cadenero de atrás y el delantero o cadenero de adelante. El zaguero contará
