INTERCEPTOR GSM Objetivo: Se aplica para, interceptar y grabar señales de redes de telefonía celular con el propósito de controlar conversaciones, mensajes.

Presentación del tema: "INTERCEPTOR GSM Objetivo: Se aplica para, interceptar y grabar señales de redes de telefonía celular con el propósito de controlar conversaciones, mensajes."— Transcripción de la presentación:

1 INTERCEPTOR GSM Objetivo: Se aplica para, interceptar y grabar señales de redes de telefonía celular con el propósito de controlar conversaciones, mensajes de texto y localizar abonados. El equipo está integrado por un software y hardware: Hardware: 1. Unidad de recepción y procesamiento de señales - hasta 8 unidades en un modulo de control (ampliable hasta 128 canales). 2. Sistema de alimentacion de antenas. 3. Computadora control (Notebook).

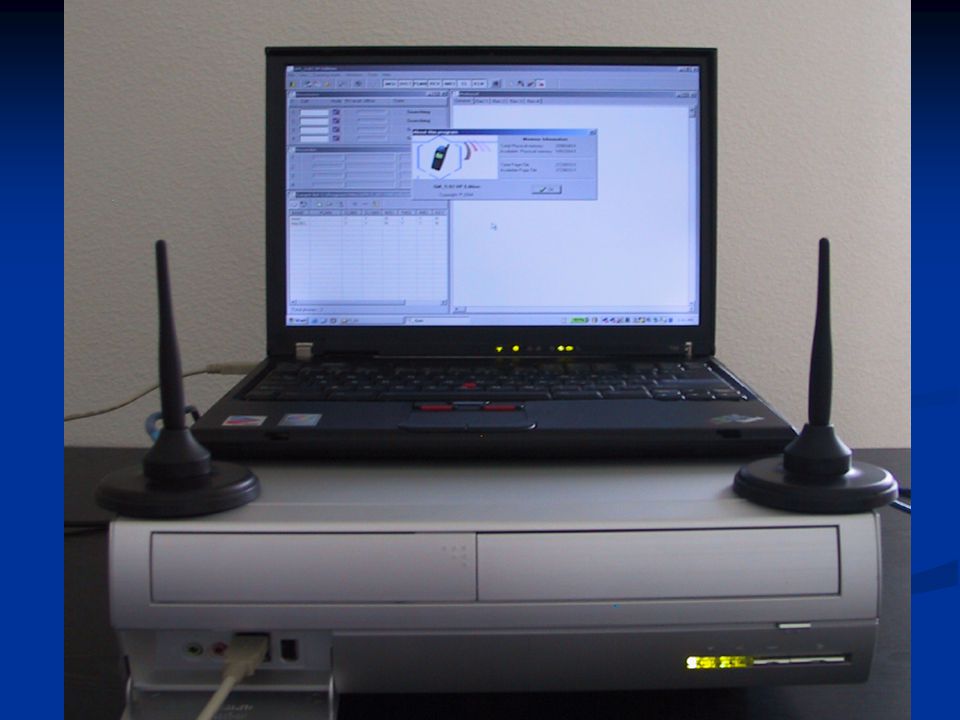

2

3 Software: 1.Programa control para unidades de recepción y procesamiento de señales. 2.Aplicaciones de procesamiento de archivos. 1.Decodificador A5/2 – integrado en el modulo de control Capacidades técnicas: Intercepción y decodificación de señales en tiempo real desde estaciones bases y teléfonos móviles GSM 850/900/1800/1900. Apto para operar en todas las redes GSM del mundo (seleccion de bandas de operacion)

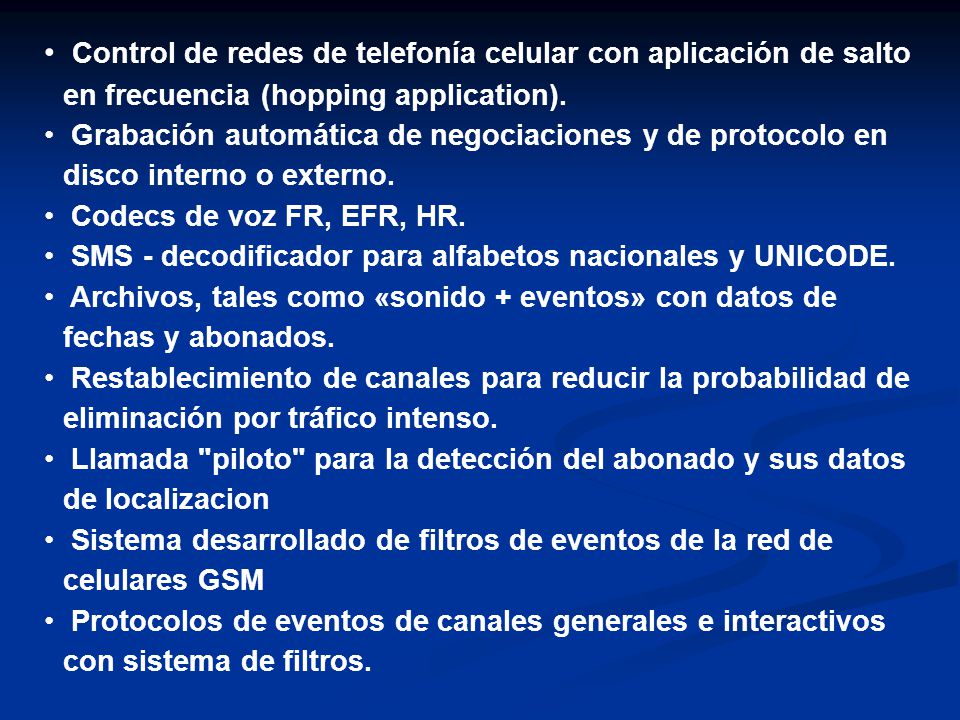

4 Control de redes de telefonía celular con aplicación de salto en frecuencia (hopping application). Grabación automática de negociaciones y de protocolo en disco interno o externo. Codecs de voz FR, EFR, HR. SMS - decodificador para alfabetos nacionales y UNICODE. Archivos, tales como «sonido + eventos» con datos de fechas y abonados. Restablecimiento de canales para reducir la probabilidad de eliminación por tráfico intenso. Llamada "piloto" para la detección del abonado y sus datos de localizacion Sistema desarrollado de filtros de eventos de la red de celulares GSM Protocolos de eventos de canales generales e interactivos con sistema de filtros.

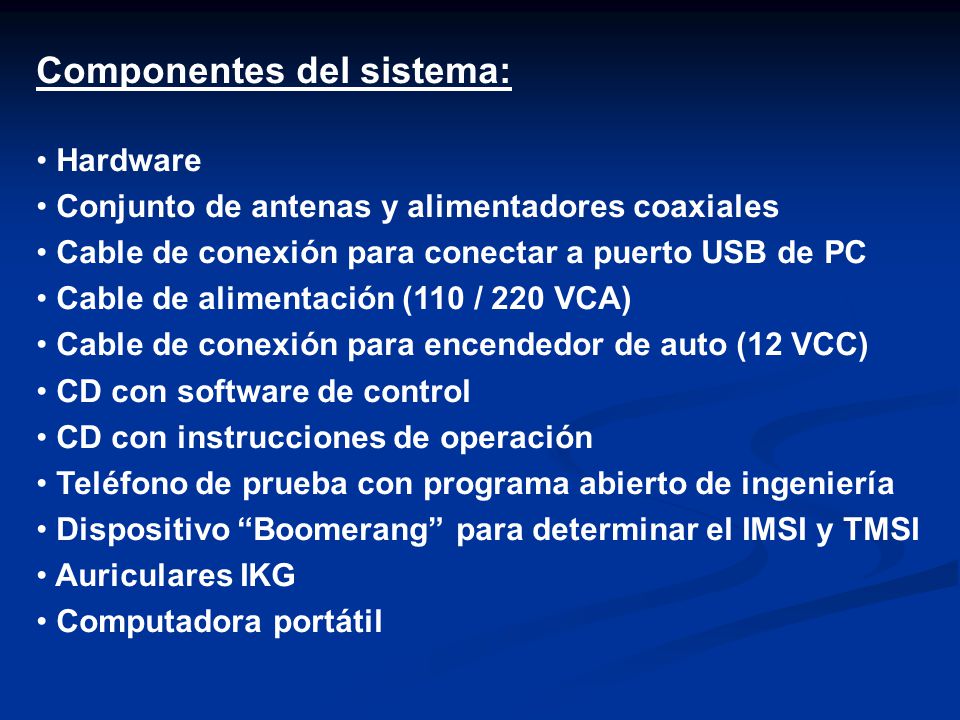

5 Componentes del sistema: Hardware Conjunto de antenas y alimentadores coaxiales Cable de conexión para conectar a puerto USB de PC Cable de alimentación (110 / 220 VCA) Cable de conexión para encendedor de auto (12 VCC) CD con software de control CD con instrucciones de operación Teléfono de prueba con programa abierto de ingeniería Dispositivo “Boomerang” para determinar el IMSI y TMSI Auriculares IKG Computadora portátil

6 Programa básico del sistema:

7 Area de trabajo del programa básico dividido en cuatro partes: La ventana superior izquierda que ocupa un tercio de la pantalla muestra el estado actual de los receptores (Ventana de receptores); La ventana central izquierda que ocupa un tercio de la pantalla muestra el estado actual de los canales de grabación de voz y datos (Ventana de grabación); La ventana central inferior que ocupa un tercio de la pantalla muestra la lista de números interceptados, la selección de sus parámetros y su estado actual (Ventana de lista objetivo); La ventana central derecha que ocupa la mitad de la pantalla muestra el registro de eventos en los canales receptados (Ventana protocolo).

8

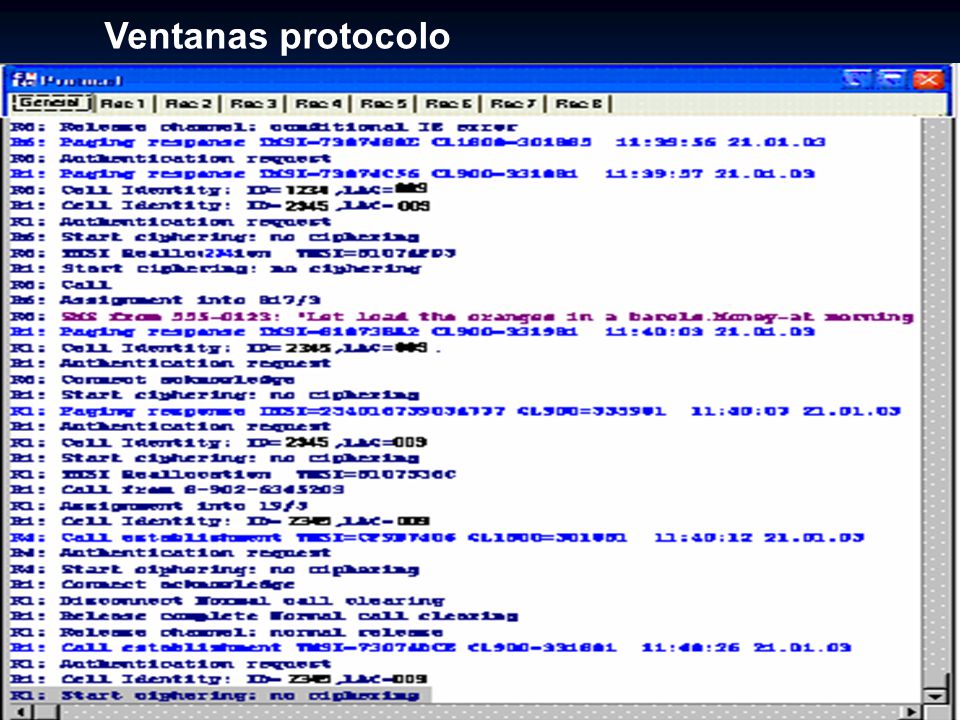

9 Ventanas protocolo

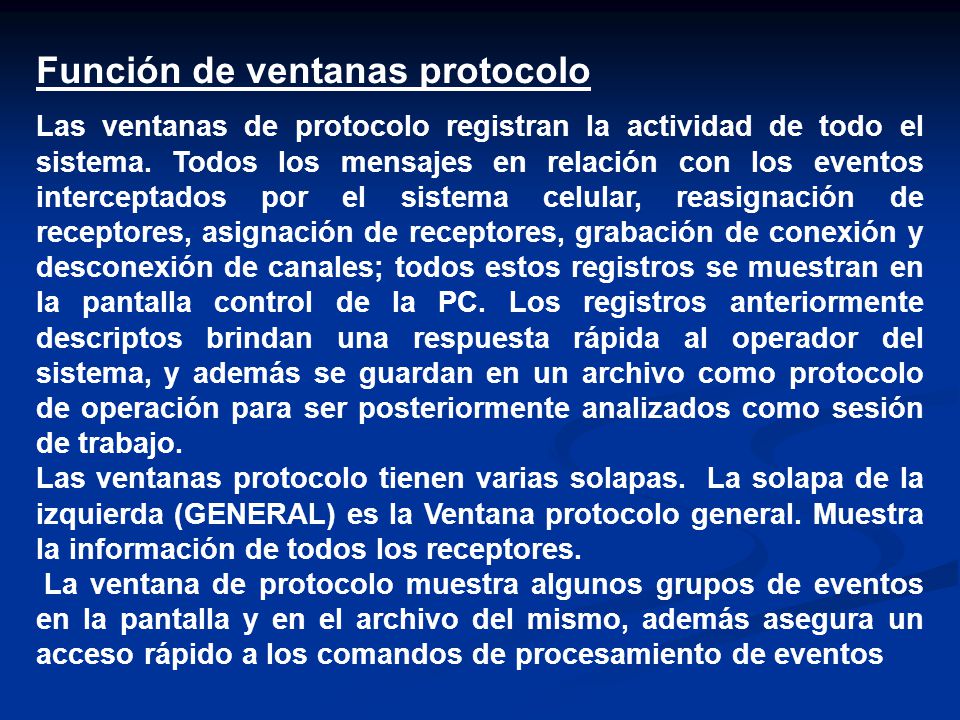

10 Función de ventanas protocolo Las ventanas de protocolo registran la actividad de todo el sistema. Todos los mensajes en relación con los eventos interceptados por el sistema celular, reasignación de receptores, asignación de receptores, grabación de conexión y desconexión de canales; todos estos registros se muestran en la pantalla control de la PC. Los registros anteriormente descriptos brindan una respuesta rápida al operador del sistema, y además se guardan en un archivo como protocolo de operación para ser posteriormente analizados como sesión de trabajo. Las ventanas protocolo tienen varias solapas. La solapa de la izquierda (GENERAL) es la Ventana protocolo general. Muestra la información de todos los receptores. La ventana de protocolo muestra algunos grupos de eventos en la pantalla y en el archivo del mismo, además asegura un acceso rápido a los comandos de procesamiento de eventos

11 Programa de ARCHIVO DE REGISTROS

12 PROGRAMA DE GRABACION Se usa para escuchar y elegir cada archivo almacenado por el Programa básico. Permite editar, comprimir y exportar

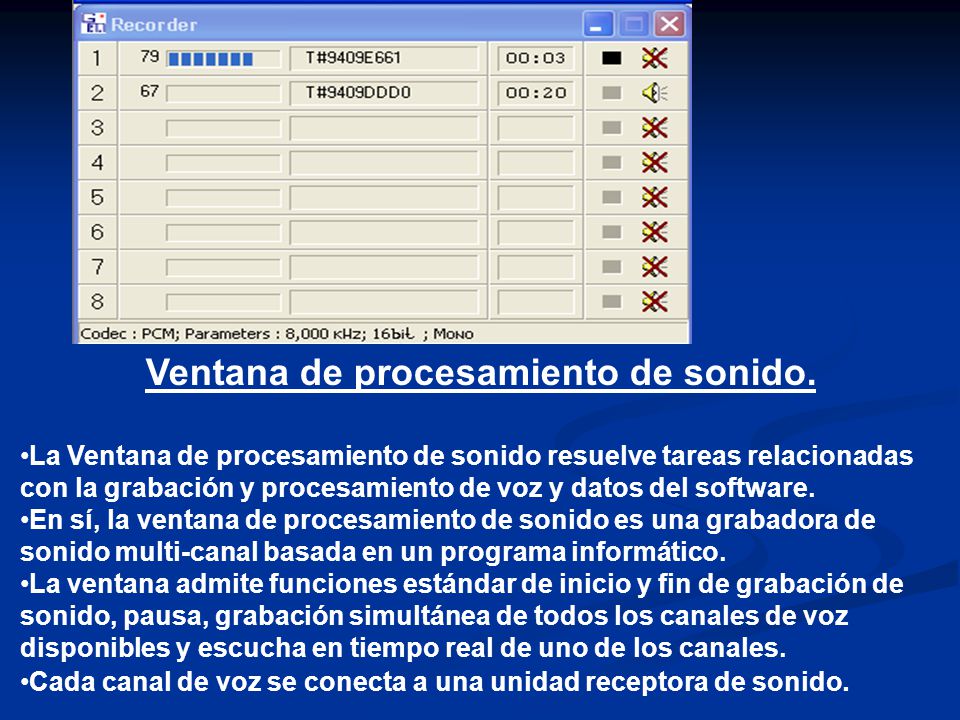

13 Ventana de procesamiento de sonido. La Ventana de procesamiento de sonido resuelve tareas relacionadas con la grabación y procesamiento de voz y datos del software. En sí, la ventana de procesamiento de sonido es una grabadora de sonido multi-canal basada en un programa informático. La ventana admite funciones estándar de inicio y fin de grabación de sonido, pausa, grabación simultánea de todos los canales de voz disponibles y escucha en tiempo real de uno de los canales. Cada canal de voz se conecta a una unidad receptora de sonido.

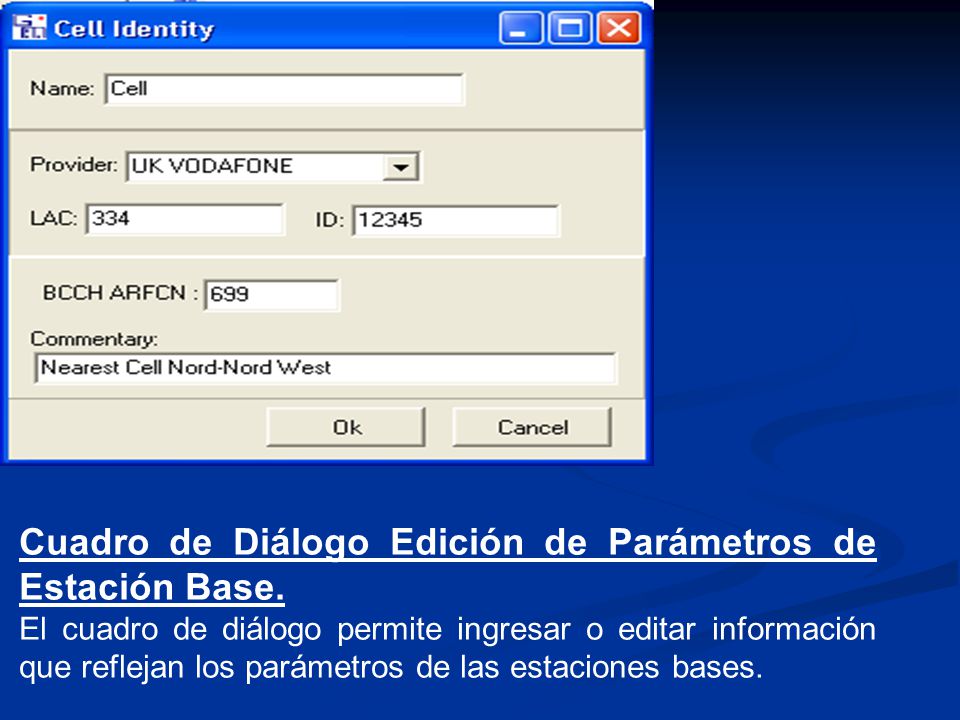

14 Cuadro de Diálogo Edición de Parámetros de Estación Base. El cuadro de diálogo permite ingresar o editar información que reflejan los parámetros de las estaciones bases.

15 Interceptación SMS Una vez interceptados los mensajes de texto (SMS) se almacenan como archivos de texto, con todos los parametros de registro de los mismos.

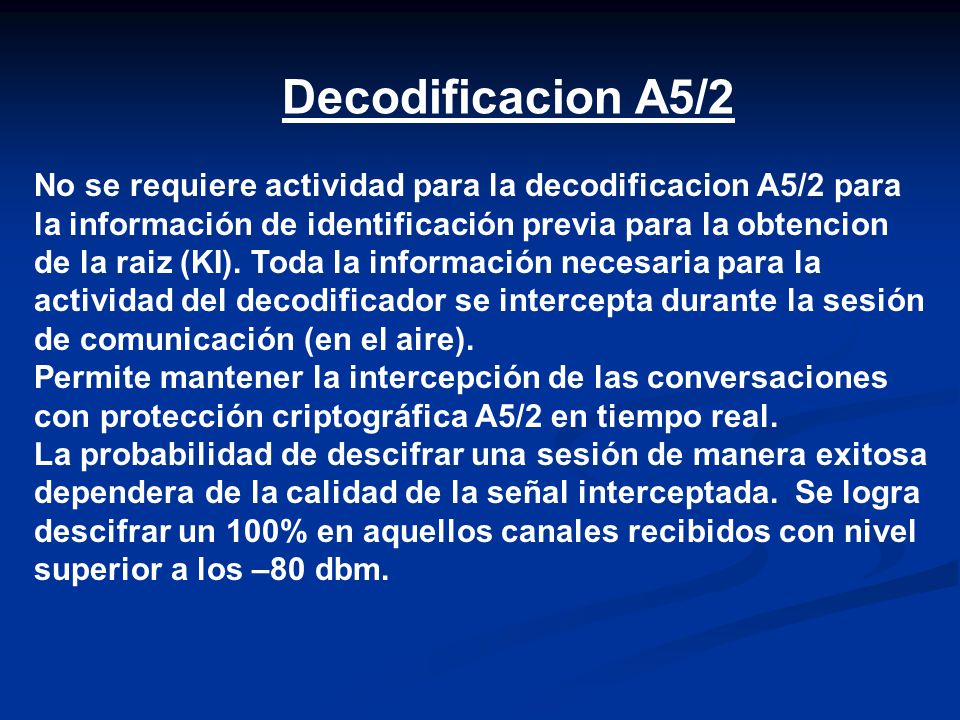

16 Decodificacion A5/2 No se requiere actividad para la decodificacion А5/2 para la información de identificación previa para la obtencion de la raiz (KI). Toda la información necesaria para la actividad del decodificador se intercepta durante la sesión de comunicación (en el aire). Permite mantener la intercepción de las conversaciones con protección criptográfica А5/2 en tiempo real. La probabilidad de descifrar una sesión de manera exitosa dependera de la calidad de la señal interceptada. Se logra descifrar un 100% en aquellos canales recibidos con nivel superior a los –80 dbm.

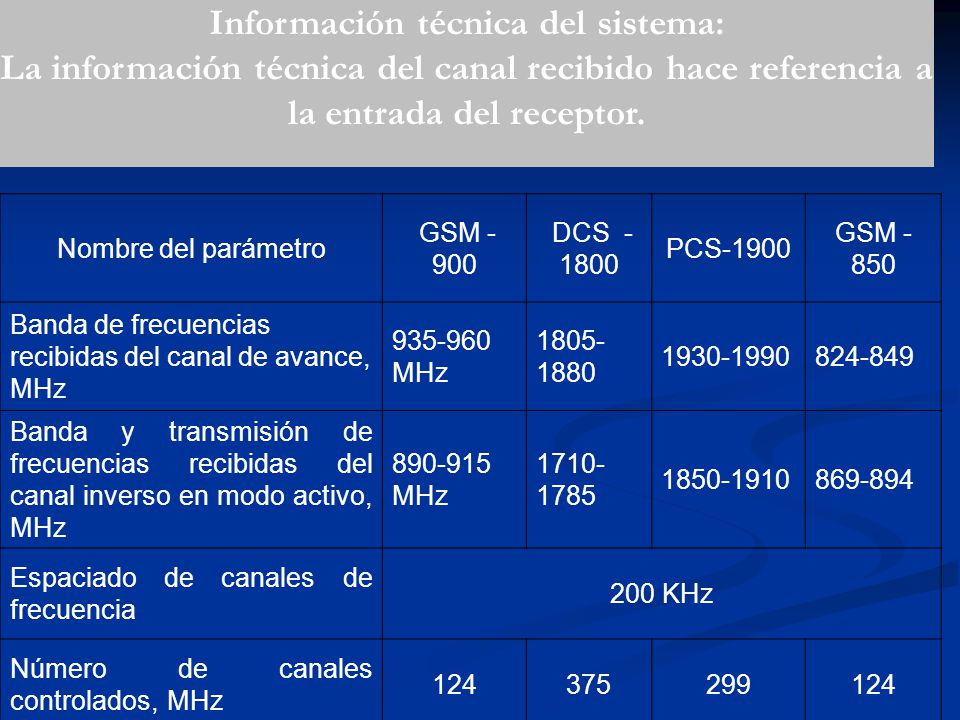

17 Información técnica del sistema: La información técnica del canal recibido hace referencia a la entrada del receptor. Nombre del parámetro GSM - 900 DCS - 1800 PCS-1900 GSM - 850 Banda de frecuencias recibidas del canal de avance, MHz 935-960 MHz 1805- 1880 1930-1990824-849 Banda y transmisión de frecuencias recibidas del canal inverso en modo activo, MHz 890-915 MHz 1710- 1785 1850-1910869-894 Espaciado de canales de frecuencia 200 KHz Número de canales controlados, MHz 124375299124
