Gustavo Rodríguez Zurita Laboratorio de Interferometría, FCFM-BUAP.

Presentación del tema: "Gustavo Rodríguez Zurita Laboratorio de Interferometría, FCFM-BUAP."— Transcripción de la presentación:

1 Gustavo Rodríguez Zurita Laboratorio de Interferometría, FCFM-BUAP

2 Parte I

3 Envolventes de Ondas Electromagnéticas Linealmen- te Polarizadas: eléctrica (e) y magnética (h)…

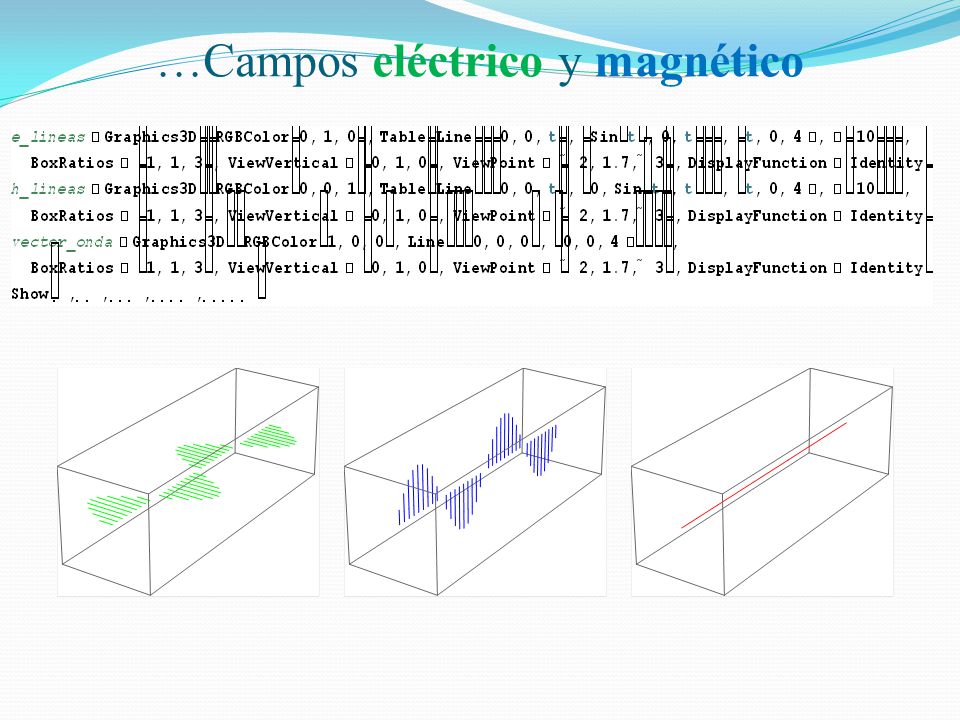

4 …Campos eléctrico y magnético

5 Onda electromagnética plana: envolventes, campos y vector de onda. Soluciones válidas para dieléctricos ideales homogéneos e isótropos. En particular, son válidas para el vacío. Por simplicidad, c=1. Polarización lineal.

6 Onda electromagnética plana viajera: campo eléctrico…

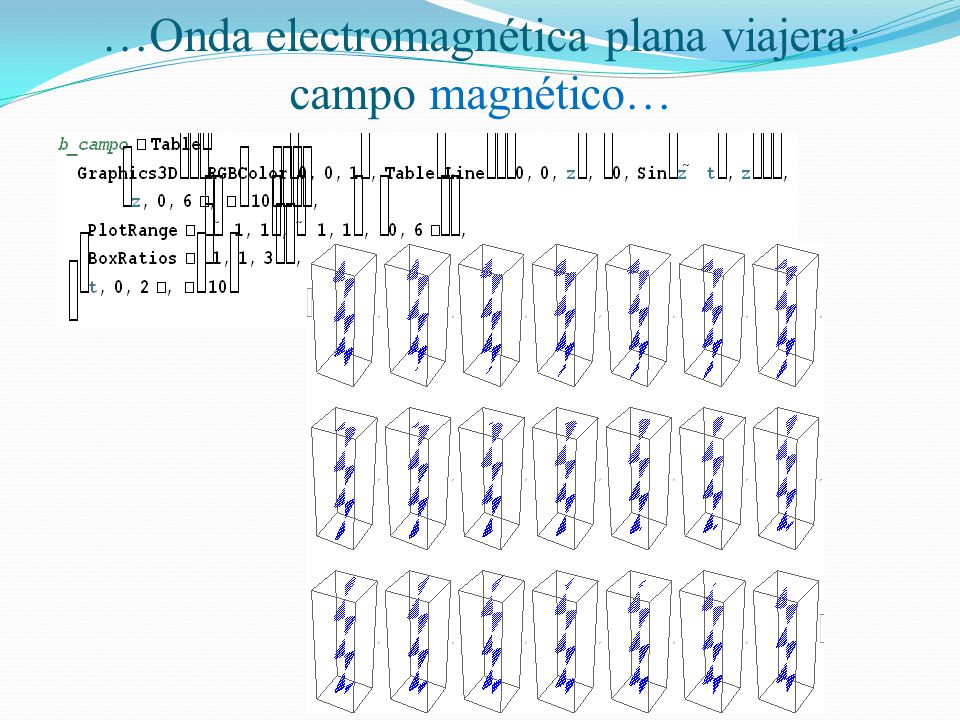

7 …Onda electromagnética plana viajera: campo magnético…

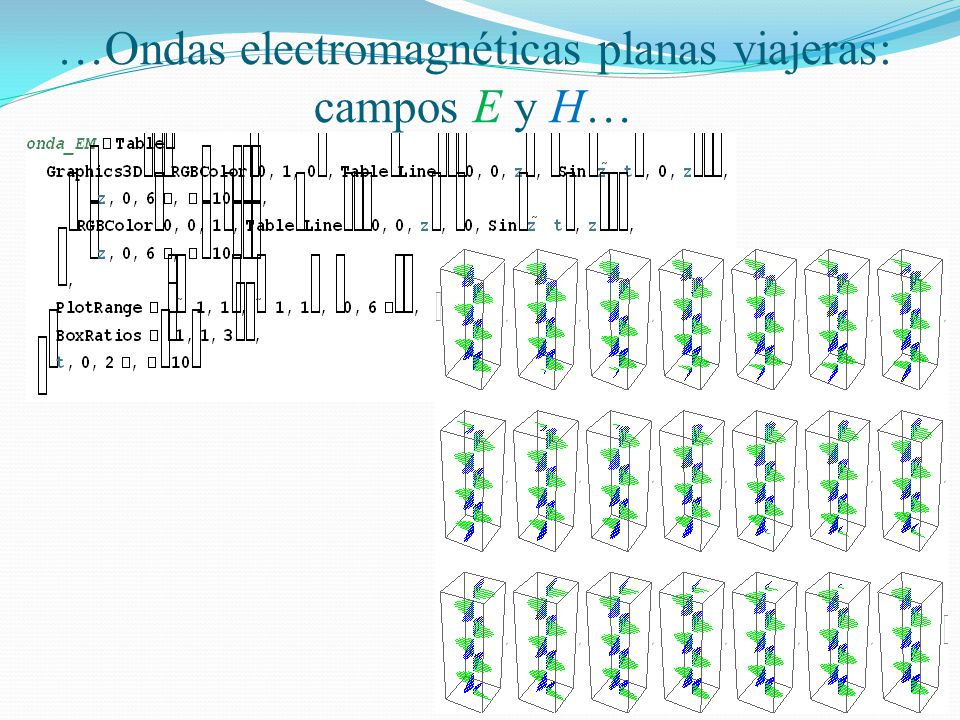

8 …Ondas electromagnéticas planas viajeras: campos E y H…

9 …Onda electromagnética plana linealmente polari- zada en dieléctrico ideal isótropo y homogéneo (hacia arriba).

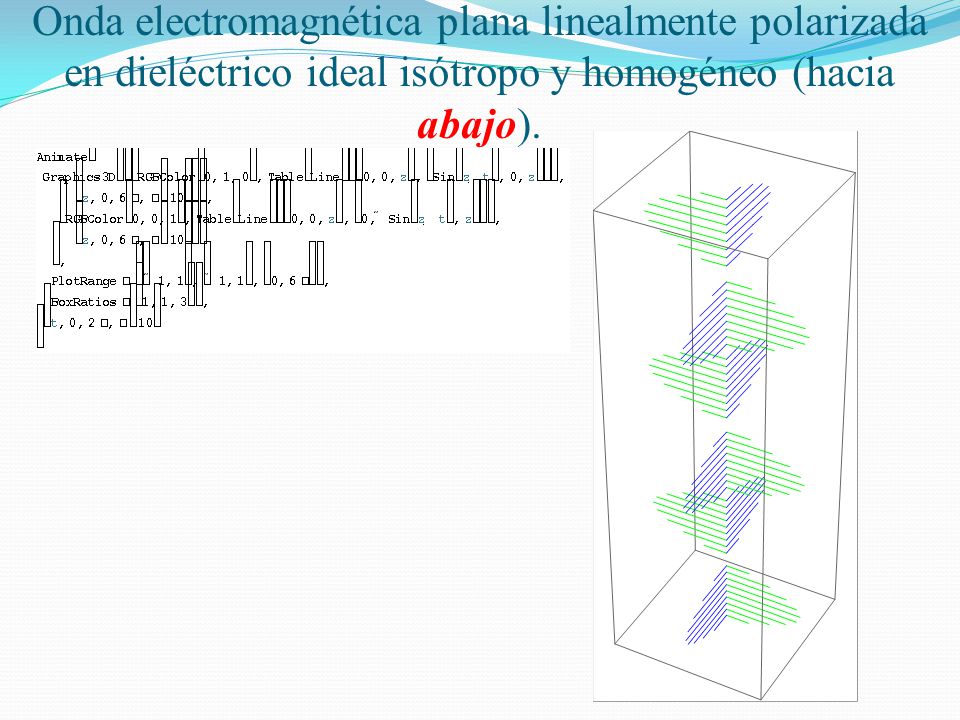

10 Onda electromagnética plana linealmente polarizada en dieléctrico ideal isótropo y homogéneo (hacia abajo).

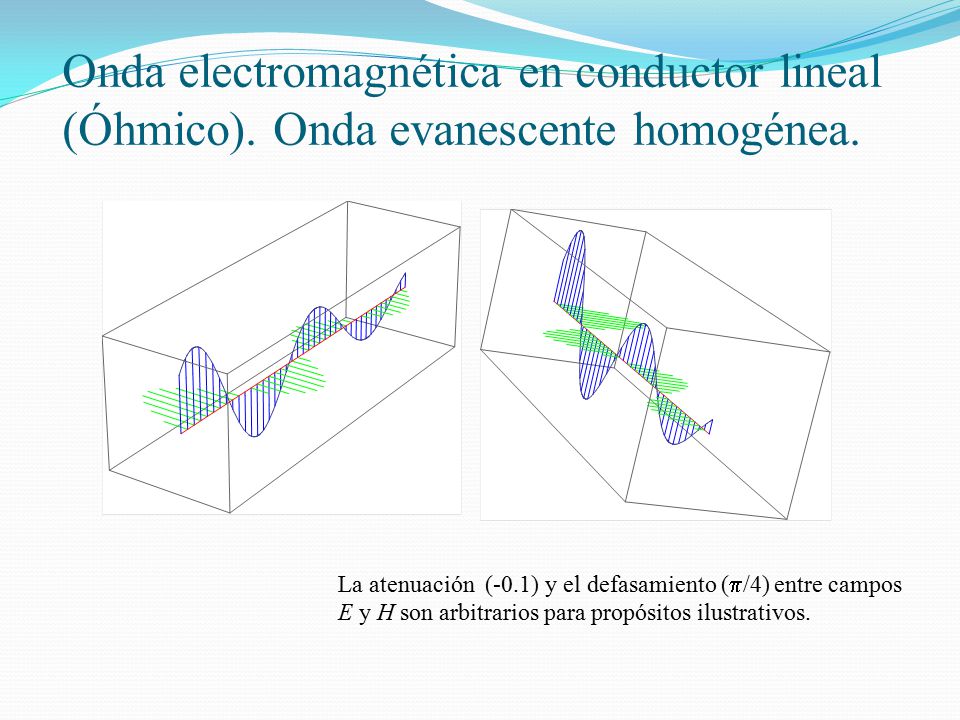

11 Onda electromagnética en conductor lineal (Óhmico). Onda evanescente homogénea. La atenuación (-0.1) y el defasamiento (  /4) entre campos E y H son arbitrarios para propósitos ilustrativos.

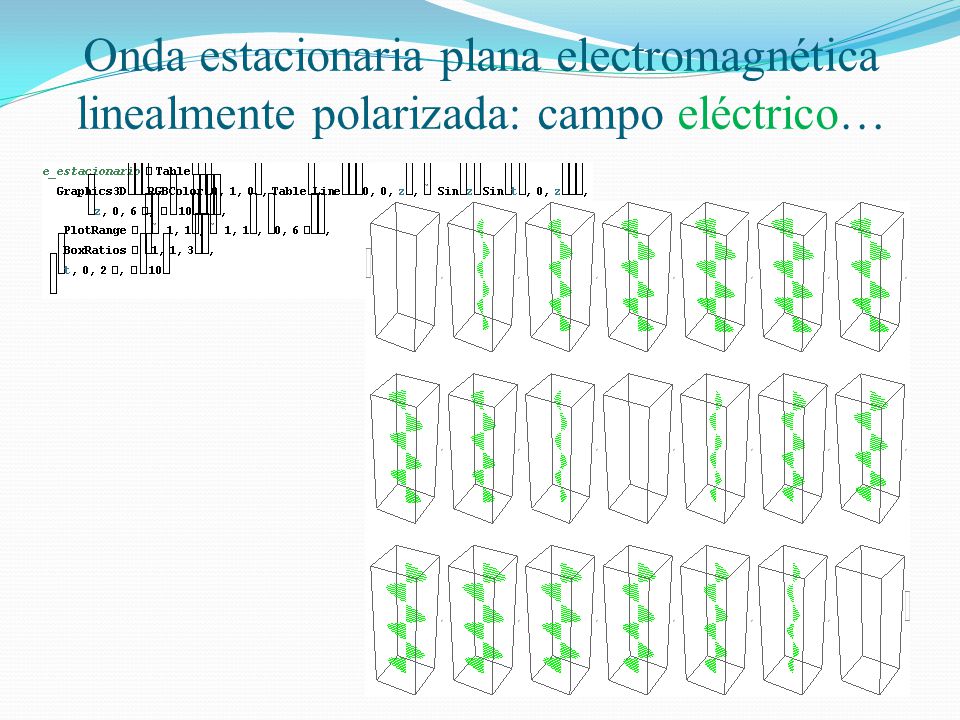

12 Onda estacionaria plana electromagnética linealmente polarizada: campo eléctrico…

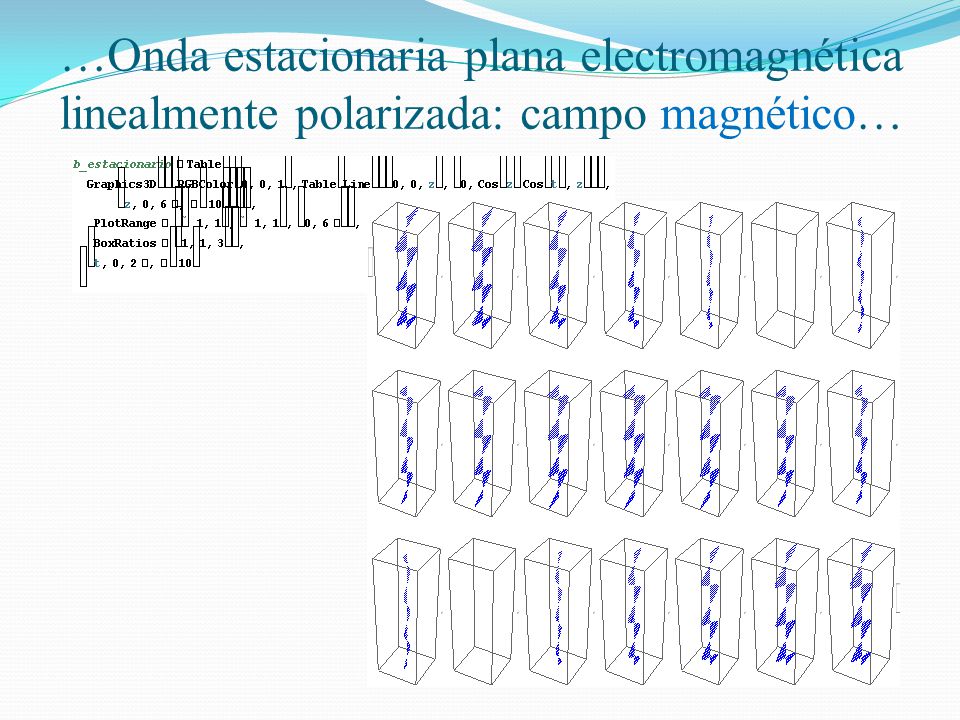

13 …Onda estacionaria plana electromagnética linealmente polarizada: campo magnético…

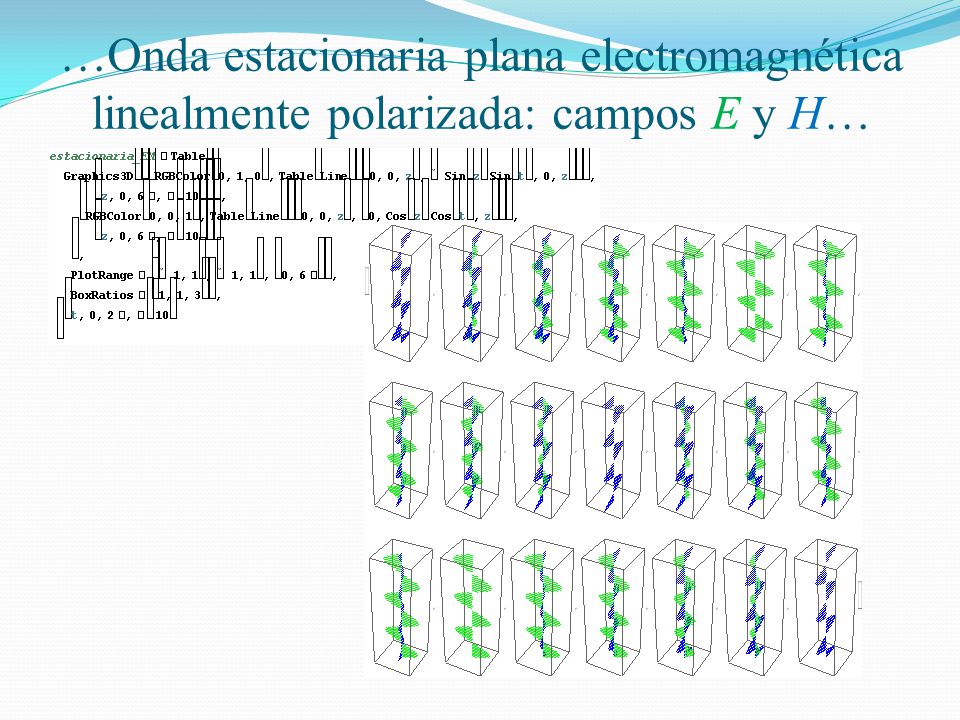

14 …Onda estacionaria plana electromagnética linealmente polarizada: campos E y H…

15 …Onda estacionaria plana electromagnética linealmente polarizada: campos E y H.

16 Parte II

17 Onda electromagnética circularmente pola- rizada plana viajera: campos eléctricos… La polarización es derecha ( R ): el vector resultante (anaranjado) gira en el sentido de las manecillas del reloj mirando a la propagación de la onda.

18 …Onda electromagnética circularmente polarizada plana viajera: campos eléctricos.

19 Onda electromagnética circularmente polarizada plana viajera: campos eléctricos… La polarización es izquierda ( L ): el vector resultante (anaranjado) gira en el sentido opuesto al de las manecillas del reloj mirando a la propagación de la onda.

20 …Onda electromagnética circularmente polarizada plana viajera: campos eléctricos…

21 Onda estacionaria plana electromagnética circularmente polarizada: campo eléctrico...

22 …Onda estacionaria plana electromagnética circularmente polarizada: campo magnético…

23 ..Onda estacionaria plana electromagnética circularmente polarizada: campos E y H…

24 …Onda estacionaria plana electromagnética circularmente polarizada: campos E y H.

25 Parte III

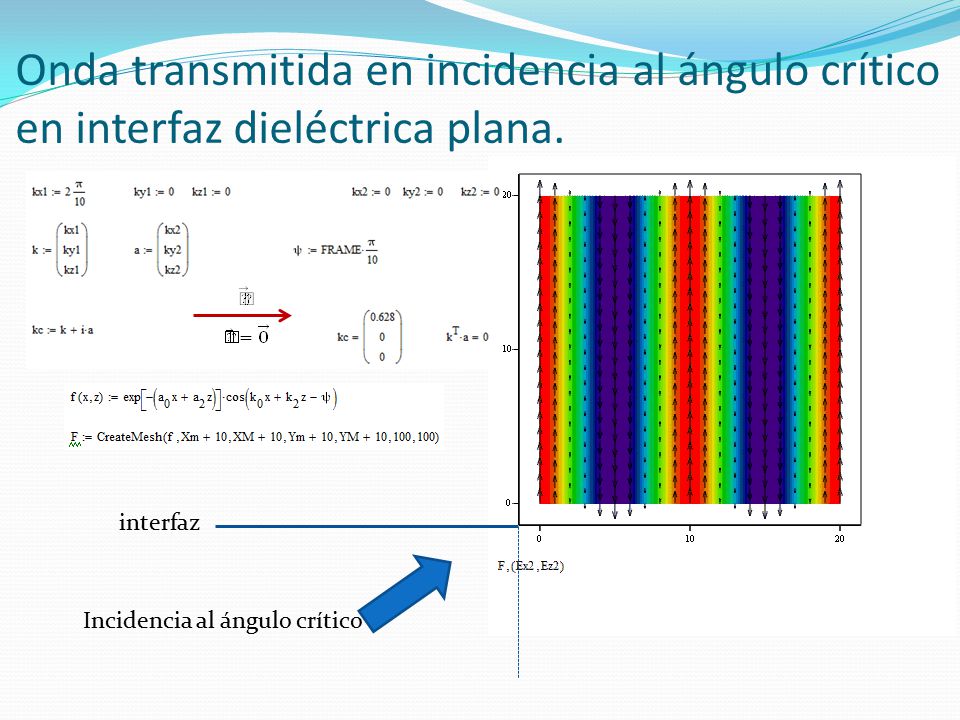

26 Onda transmitida en incidencia al ángulo crítico en interfaz dieléctrica plana. interfaz Incidencia al ángulo crítico
