200M Powerline af PoE Adaptador para Tomacorriente

Presentación del tema: "200M Powerline af PoE Adaptador para Tomacorriente"— Transcripción de la presentación:

1 200M Powerline + 802.3af PoE Adaptador para Tomacorriente
PL-502P

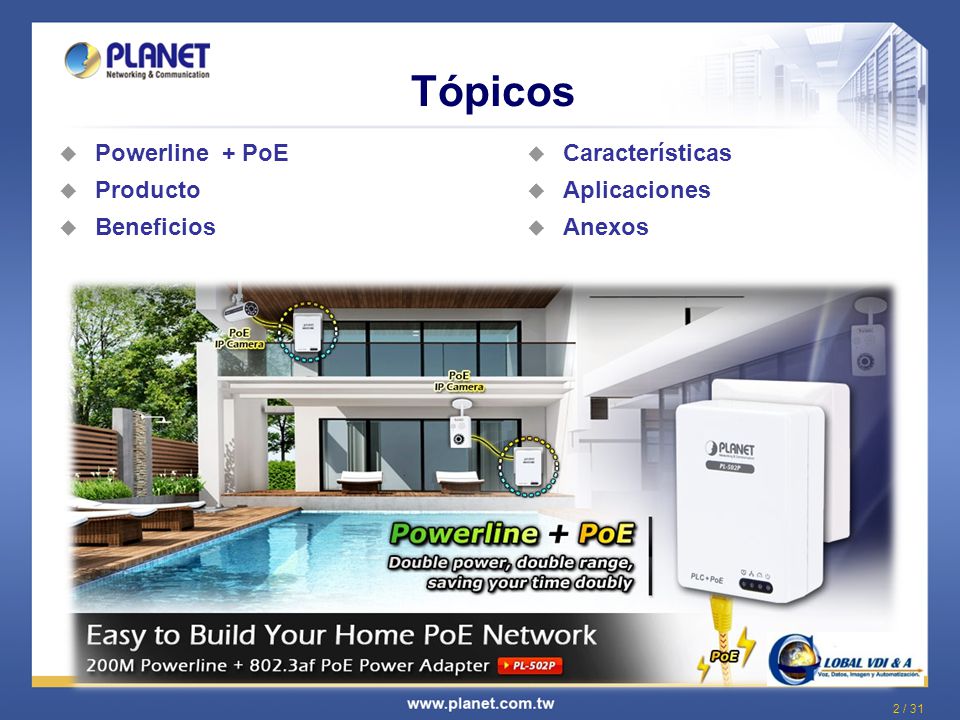

2 Tópicos Powerline + PoE Producto Beneficios Características
Aplicaciones Anexos

3 Introducción Powerline y PoE
3

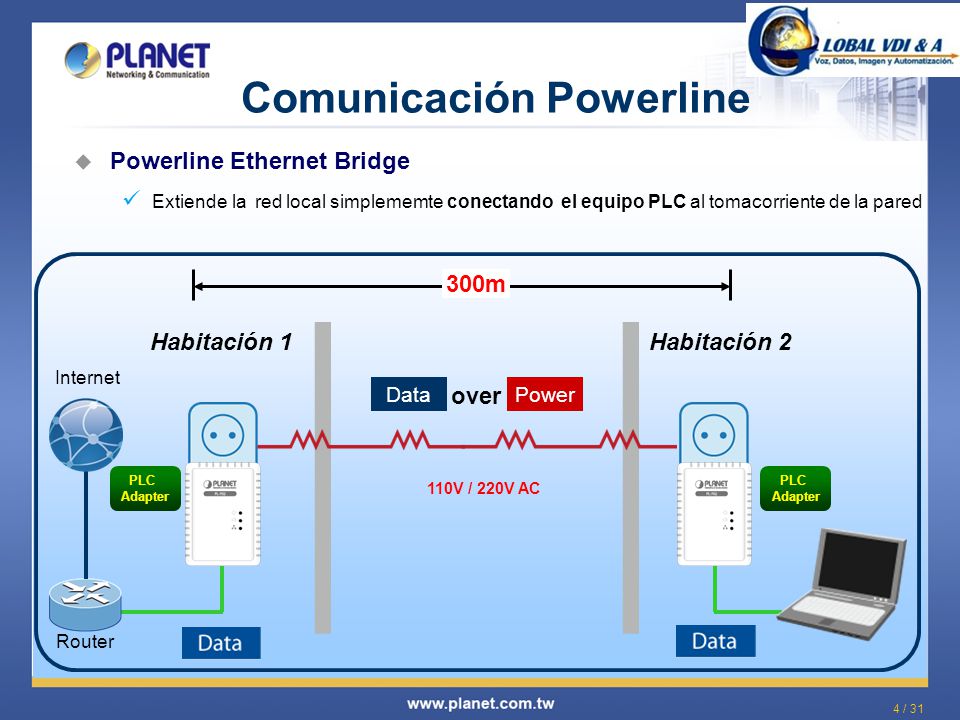

4 Comunicación Powerline
Powerline Ethernet Bridge Extiende la red local simplememte conectando el equipo PLC al tomacorriente de la pared 300m Habitación 1 Habitación 2 Internet Data Power over PLC Adapter PLC Adapter 110V / 220V AC Router

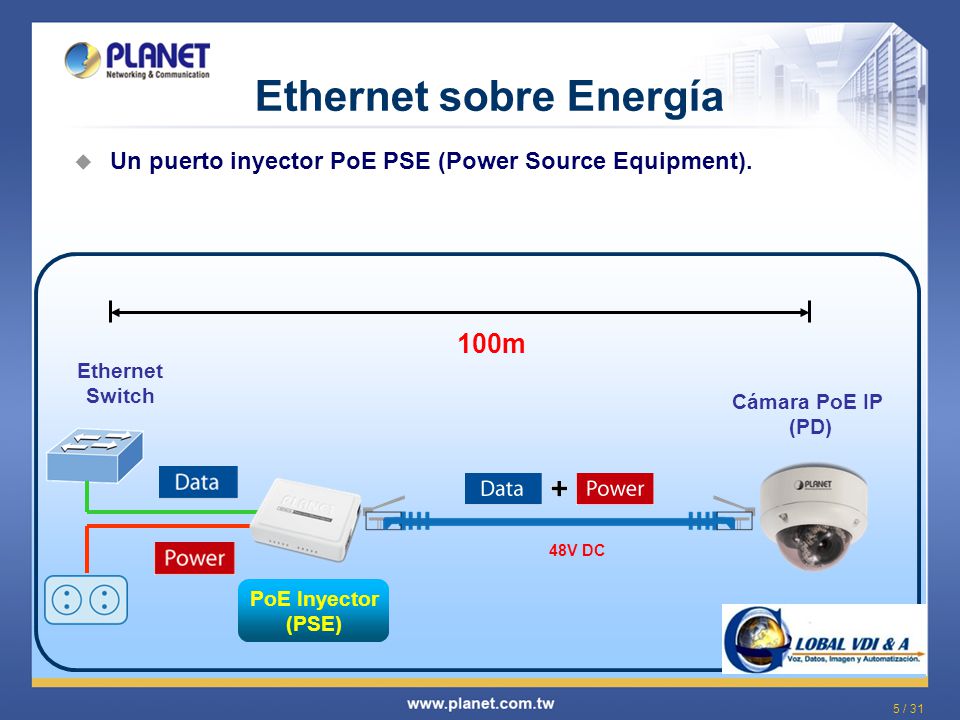

5 Ethernet sobre Energía
Un puerto inyector PoE PSE (Power Source Equipment). 100m Ethernet Switch Cámara PoE IP (PD) From switch to PD total 100m 48V DC PoE Inyector (PSE) 5

6 Visión del Producto 6

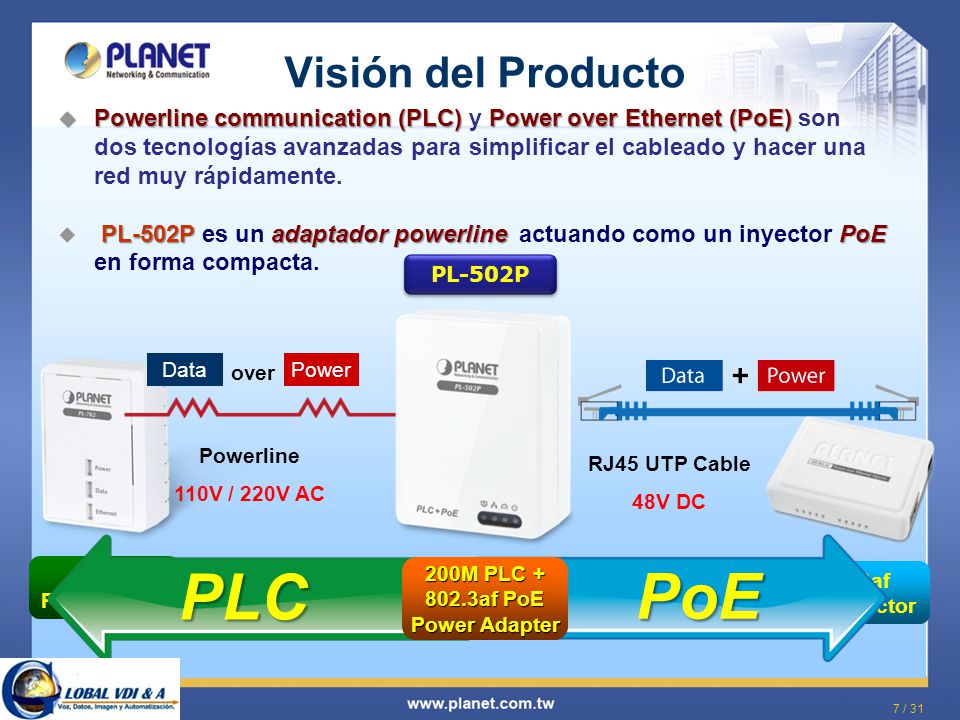

7 PLC PoE Visión del Producto
Powerline communication (PLC) y Power over Ethernet (PoE) son dos tecnologías avanzadas para simplificar el cableado y hacer una red muy rápidamente. PL-502P es un adaptador powerline actuando como un inyector PoE en forma compacta. PL-502P 200M PLC + 802.3af PoE Power Adapter 200M PLC Adapter Data Power over 802.3af PoE Injector Powerline 110V / 220V AC RJ45 UTP Cable 48V DC PLC PoE

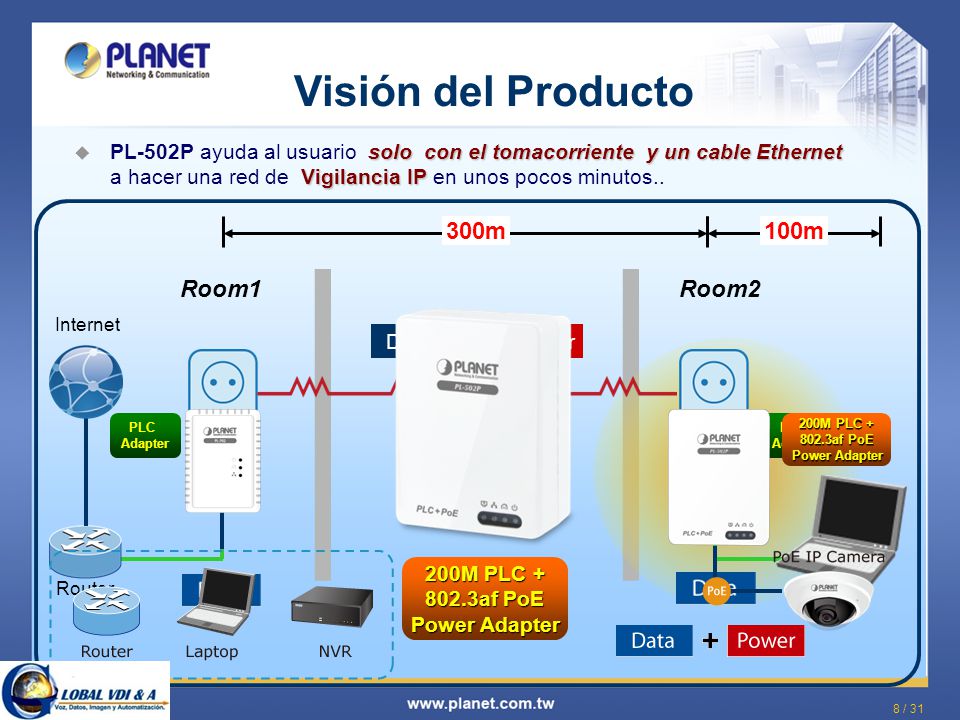

8 Visión del Producto 300m 100m Room1 Room2 over
PL-502P ayuda al usuario  solo con el tomacorriente y un cable Ethernet a hacer una red de Vigilancia IP en unos pocos minutos.. 300m 100m Room1 Room2 200M PLC + 802.3af PoE Power Adapter Internet Data Power over PLC Adapter PLC Adapter 200M PLC + 802.3af PoE Power Adapter 110V / 220V AC Router

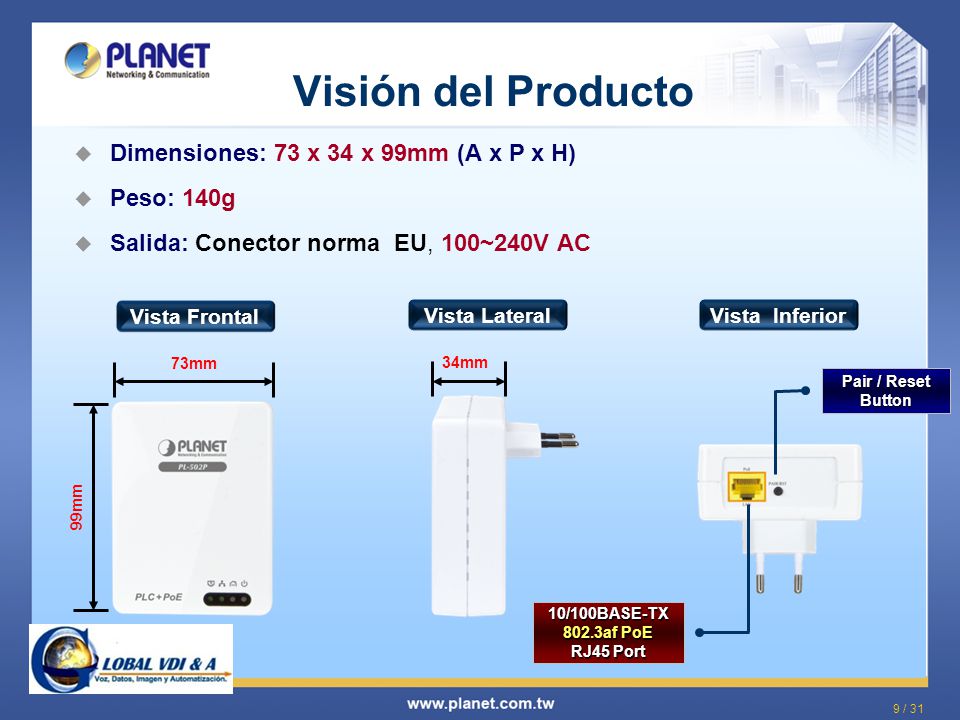

9 Visión del Producto Dimensiones: 73 x 34 x 99mm (A x P x H) Peso: 140g
Salida: Conector norma EU, 100~240V AC Vista Frontal Vista Lateral Vista Inferior 73mm 34mm Pair / Reset Button 99mm 10/100BASE-TX 802.3af PoE RJ45 Port

10 Visión del Producto Definición de los LED Vista Frontal Vista Lateral
Botones LED PoE-en-Uso Power LED 73mm 34mm Ethernet LED Powerline LED 99mm

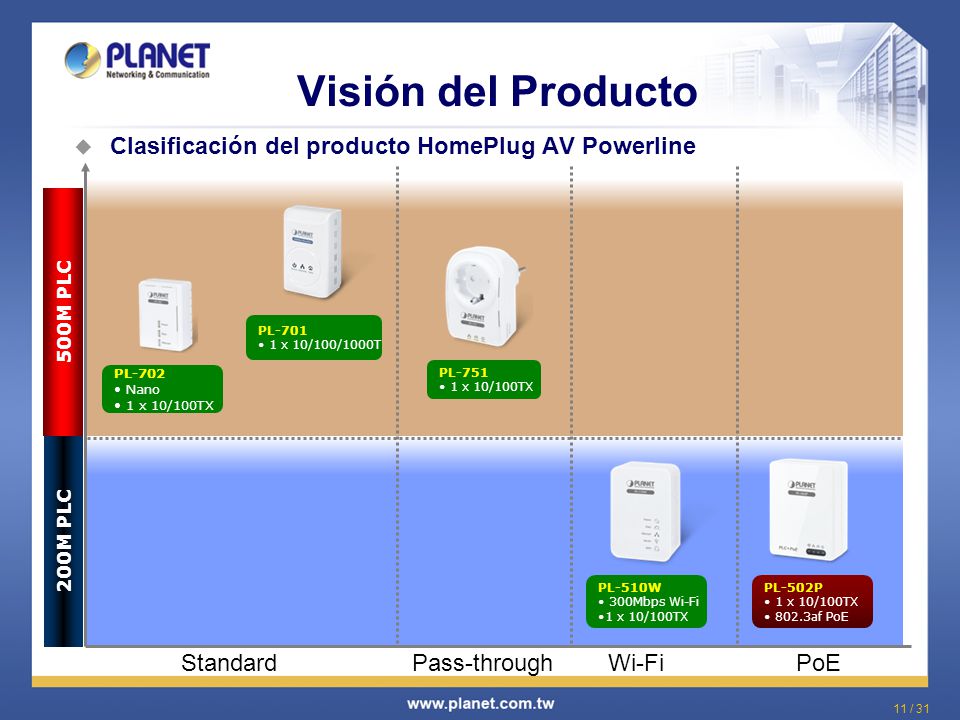

11 Visión del Producto Clasificación del producto HomePlug AV Powerline
1 x 10/100/1000T PL-751 1 x 10/100TX PL-702 Nano 1 x 10/100TX 500M PLC PL-510W 300Mbps Wi-Fi 1 x 10/100TX PL-502P 1 x 10/100TX 802.3af PoE 200M PLC Standard Pass-through Wi-Fi PoE 11

12 Instalación del Producto
12

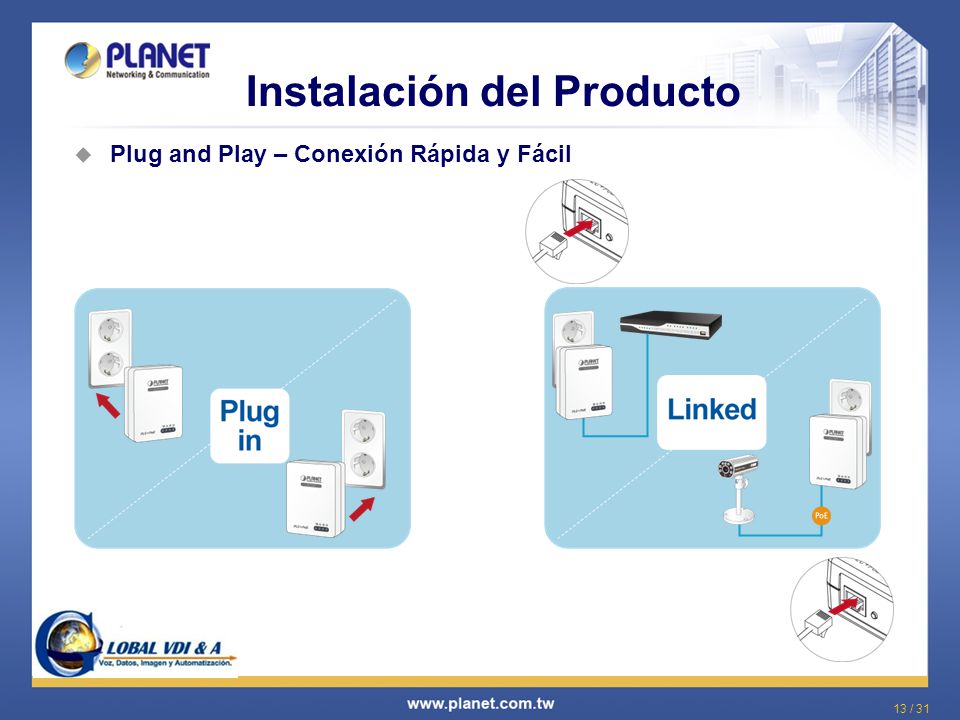

13 Instalación del Producto
Plug and Play – Conexión Rápida y Fácil

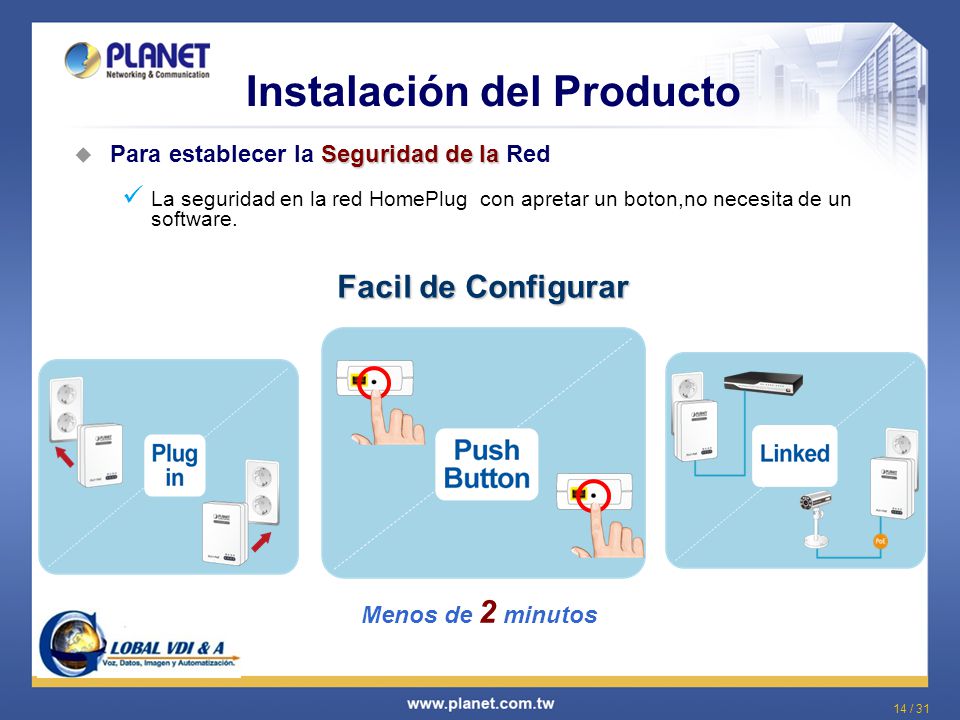

14 Instalación del Producto
Para establecer la Seguridad de la Red La seguridad en la red HomePlug con apretar un boton,no necesita de un software. Facil de Configurar Menos de 2 minutos

15 Beneficios del Producto
15

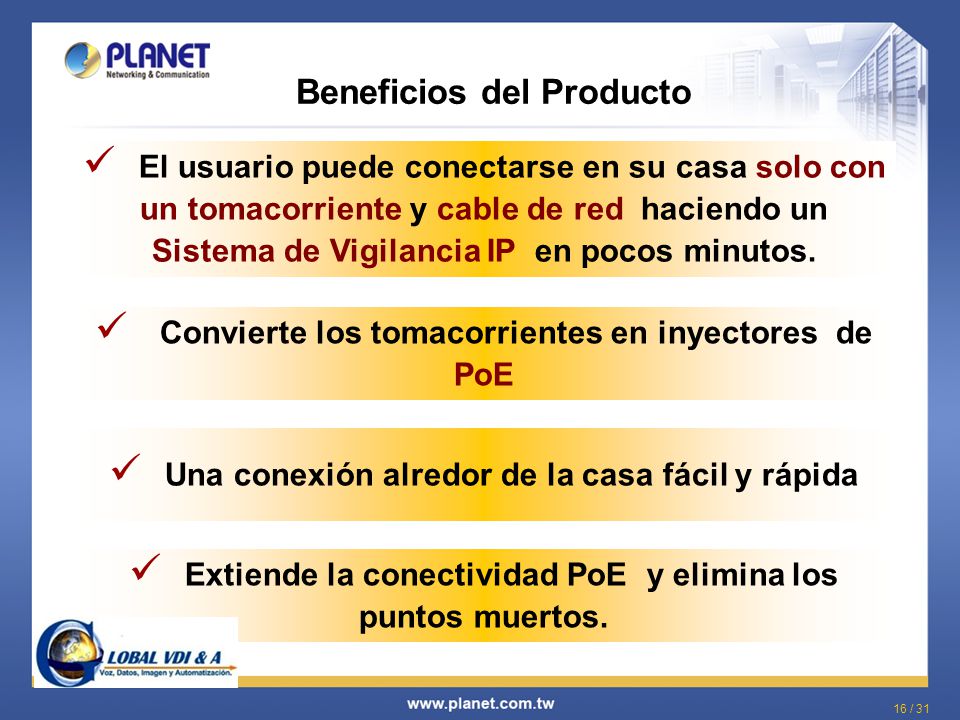

16 Beneficios del Producto
El usuario puede conectarse en su casa solo con un tomacorriente y cable de red haciendo un Sistema de Vigilancia IP en pocos minutos.  Convierte los tomacorrientes en inyectores de PoE Una conexión alredor de la casa fácil y rápida Extiende la conectividad PoE y elimina los puntos muertos.

17 Características del Producto
17

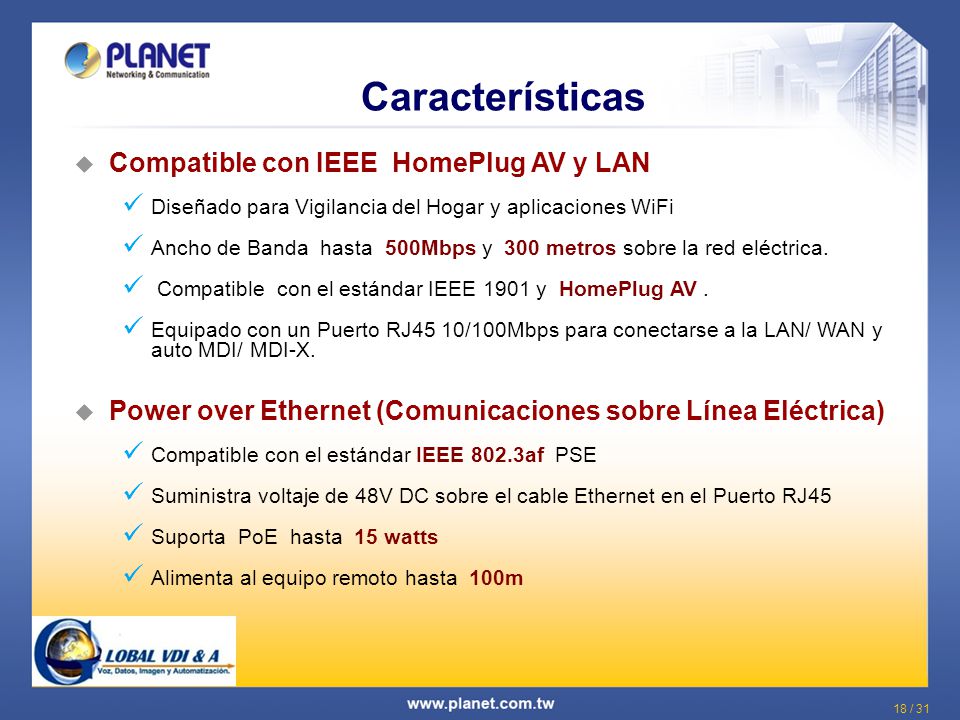

18 Características Compatible con IEEE HomePlug AV y LAN
Diseñado para Vigilancia del Hogar y aplicaciones WiFi Ancho de Banda hasta 500Mbps y 300 metros sobre la red eléctrica. Compatible con el estándar IEEE 1901 y HomePlug AV . Equipado con un Puerto RJ45 10/100Mbps para conectarse a la LAN/ WAN y auto MDI/ MDI-X. Power over Ethernet (Comunicaciones sobre Línea Eléctrica) Compatible con el estándar IEEE 802.3af PSE Suministra voltaje de 48V DC sobre el cable Ethernet en el Puerto RJ45 Suporta PoE hasta 15 watts Alimenta al equipo remoto hasta 100m

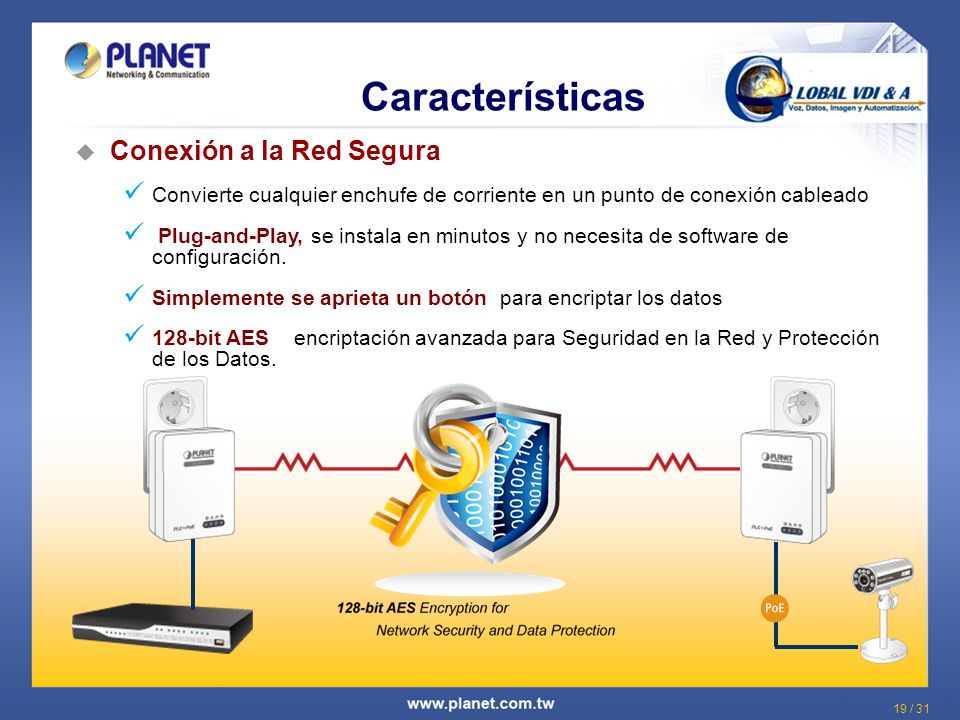

19 Características Conexión a la Red Segura
Convierte cualquier enchufe de corriente en un punto de conexión cableado Plug-and-Play, se instala en minutos y no necesita de software de configuración. Simplemente se aprieta un botón para encriptar los datos 128-bit AES encriptación avanzada para Seguridad en la Red y Protección de los Datos.

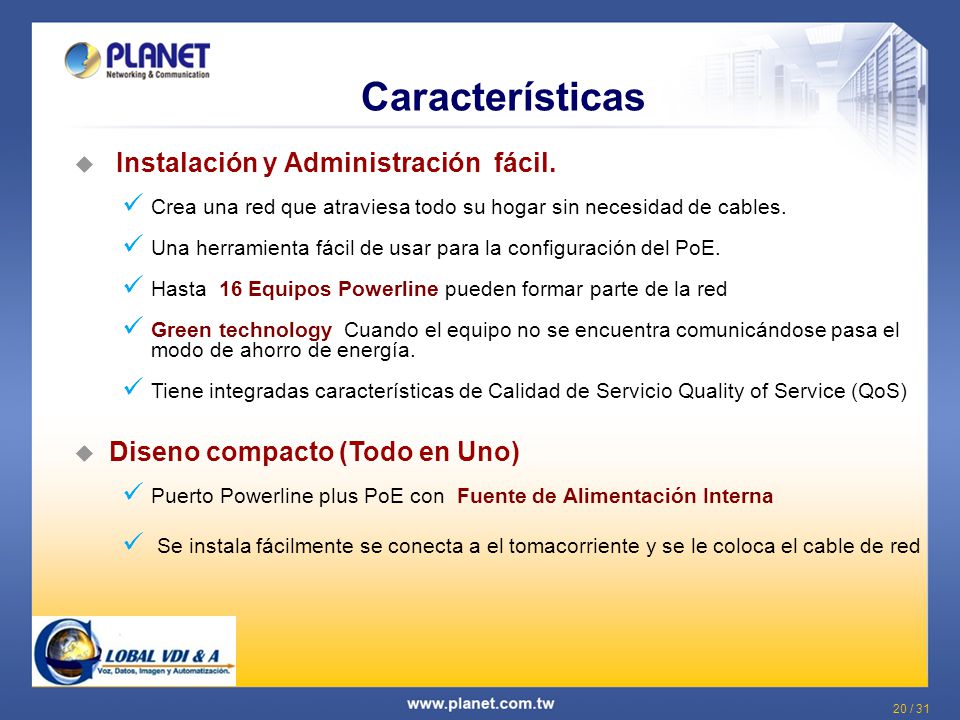

20 Características Instalación y Administración fácil.
Crea una red que atraviesa todo su hogar sin necesidad de cables. Una herramienta fácil de usar para la configuración del PoE. Hasta 16 Equipos Powerline pueden formar parte de la red Green technology Cuando el equipo no se encuentra comunicándose pasa el modo de ahorro de energía. Tiene integradas características de Calidad de Servicio Quality of Service (QoS) Diseno compacto (Todo en Uno) Puerto Powerline plus PoE con Fuente de Alimentación Interna Se instala fácilmente se conecta a el tomacorriente y se le coloca el cable de red

21 Características Altamente compatible y seguro para su hogar.
Permite comunicarse con los otros PLC de PLANET o los de otros proveedores de equipos Homeplug AV

22 Aplicaciones 22

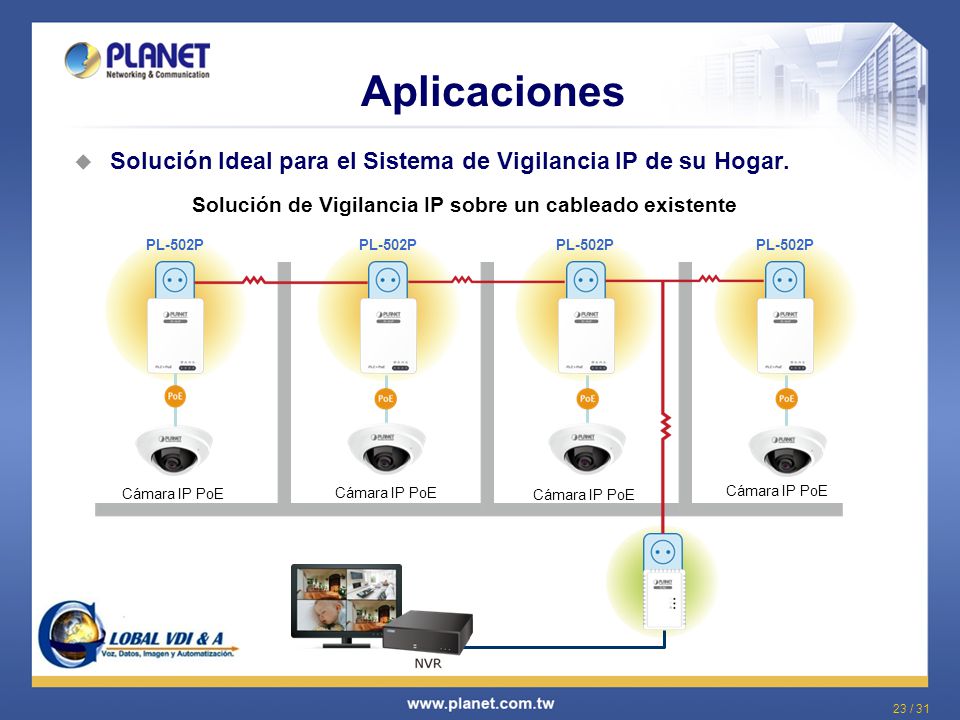

23 Solución de Vigilancia IP sobre un cableado existente
Aplicaciones Solución Ideal para el Sistema de Vigilancia IP de su Hogar. Solución de Vigilancia IP sobre un cableado existente PL-502P PL-502P PL-502P PL-502P Cámara IP PoE Cámara IP PoE Cámara IP PoE Cámara IP PoE

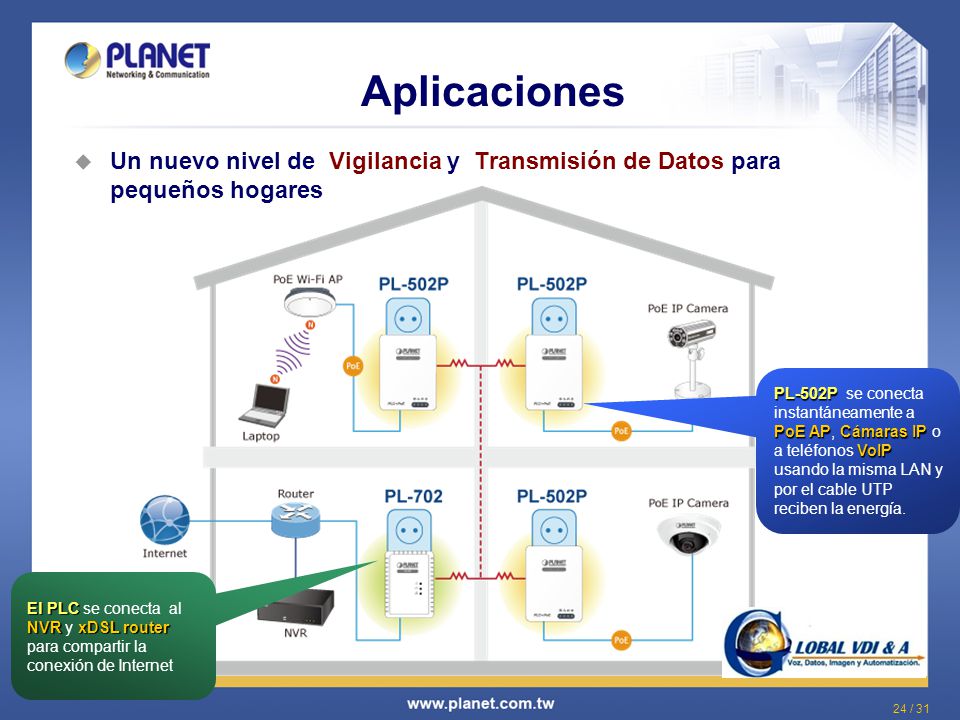

24 Aplicaciones Un nuevo nivel de Vigilancia y Transmisión de Datos para pequeños hogares PL-502P se conecta instantáneamente a PoE AP, Cámaras IP o a teléfonos VoIP usando la misma LAN y por el cable UTP reciben la energía. El PLC se conecta al NVR y xDSL router para compartir la conexión de Internet

25 NO TIENEN PRODUCTOS PLC + PoE
Comparación Modelo Características PLANET PL-502P NETGEAR Belkin D-Link ZyXEL TP-Link Estándares PLC HomePlug AV IEEE 1901 Tipo de Toma EU tipo C Ancho de Banda PLC: Hasta 200Mbps Ethernet: 100Mbps Puertos Ethernet Puerto RJ45 1 x 10/100TX PoE 802.3af Salida PoE 15-watt max. Encriptación 128-bit AES LED Power, PLC, Ethernet, PoE Dimensiones (A x P x H) 73 x 34 x 99 mm Peso(g) 140g NO TIENEN PRODUCTOS PLC + PoE

26 Anexos 26

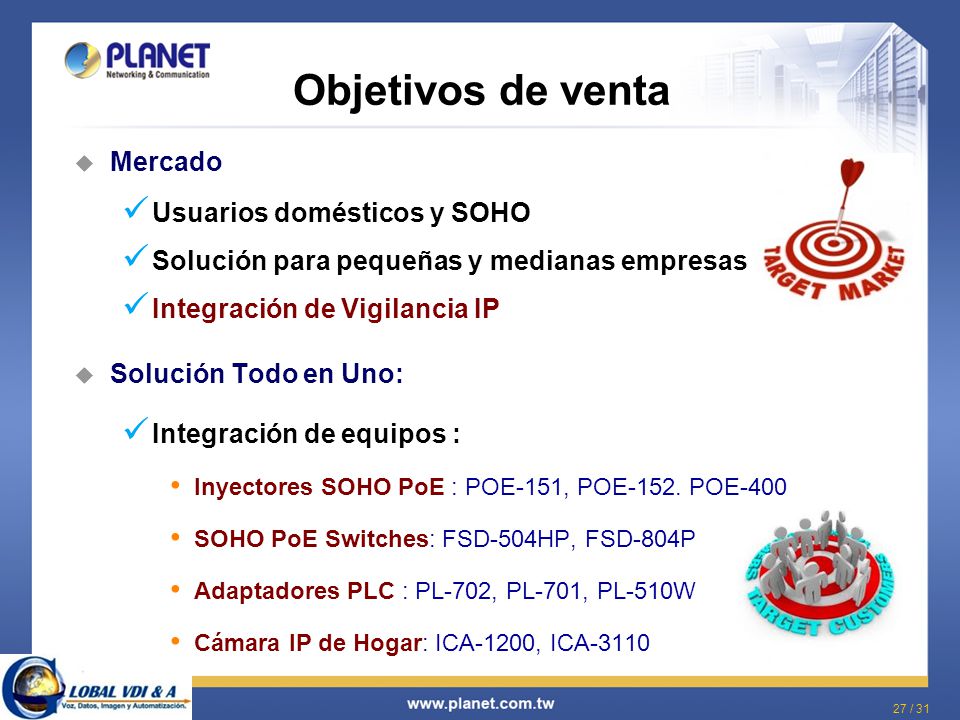

27 Objetivos de venta Mercado Usuarios domésticos y SOHO
Solución para pequeñas y medianas empresas Integración de Vigilancia IP Solución Todo en Uno: Integración de equipos : Inyectores SOHO PoE : POE-151, POE-152. POE-400 SOHO PoE Switches: FSD-504HP, FSD-804P Adaptadores PLC : PL-702, PL-701, PL-510W Cámara IP de Hogar: ICA-1200, ICA-3110 27

28 Productos Relacionados
Otros Equipos Powerline compatibles Nombre del Modelo Descripción PL-701-EU 500M Powerline (Conector de corriente tipo EU ) PL-702-EU 500M Nano Powerline (Conector de corriente tipo EU ) PL-751-EU 500M Powerline Pass-through. Deja pasar corriente de 120V al equipo que se conecte a él con el toma frontal. PL-510W-EU 200M Powerline Wireless N Extender (AP )

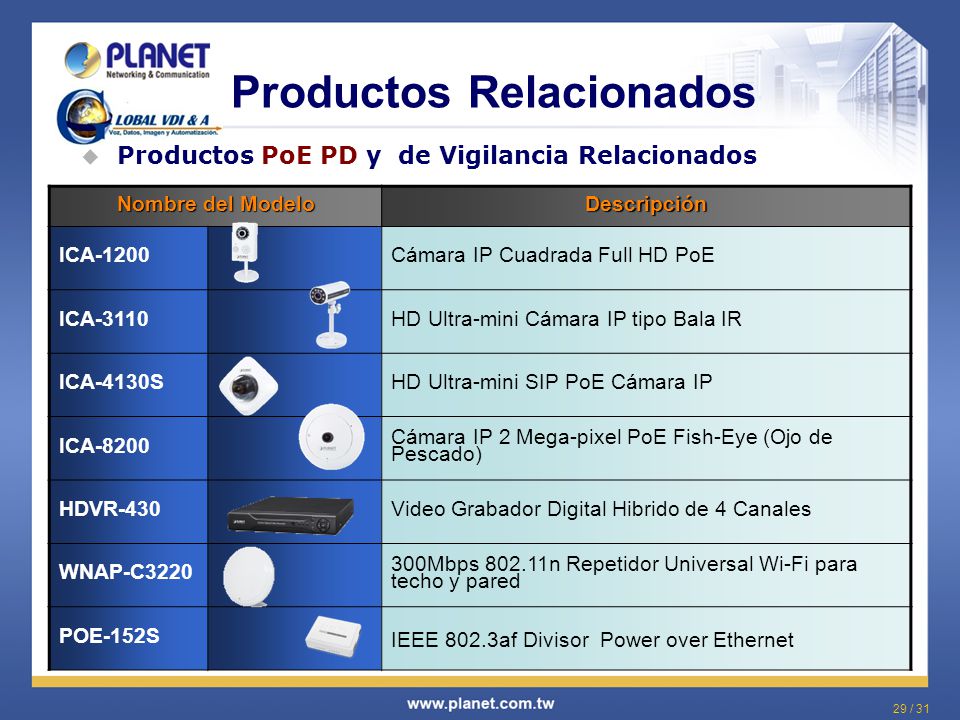

29 Productos Relacionados
Productos PoE PD y de Vigilancia Relacionados Nombre del Modelo Descripción ICA-1200 Cámara IP Cuadrada Full HD PoE ICA-3110 HD Ultra-mini Cámara IP tipo Bala IR ICA-4130S HD Ultra-mini SIP PoE Cámara IP ICA-8200 Cámara IP 2 Mega-pixel PoE Fish-Eye (Ojo de Pescado) HDVR-430 Video Grabador Digital Hibrido de 4 Canales WNAP-C3220 300Mbps n Repetidor Universal Wi-Fi para techo y pared POE-152S IEEE 802.3af Divisor Power over Ethernet

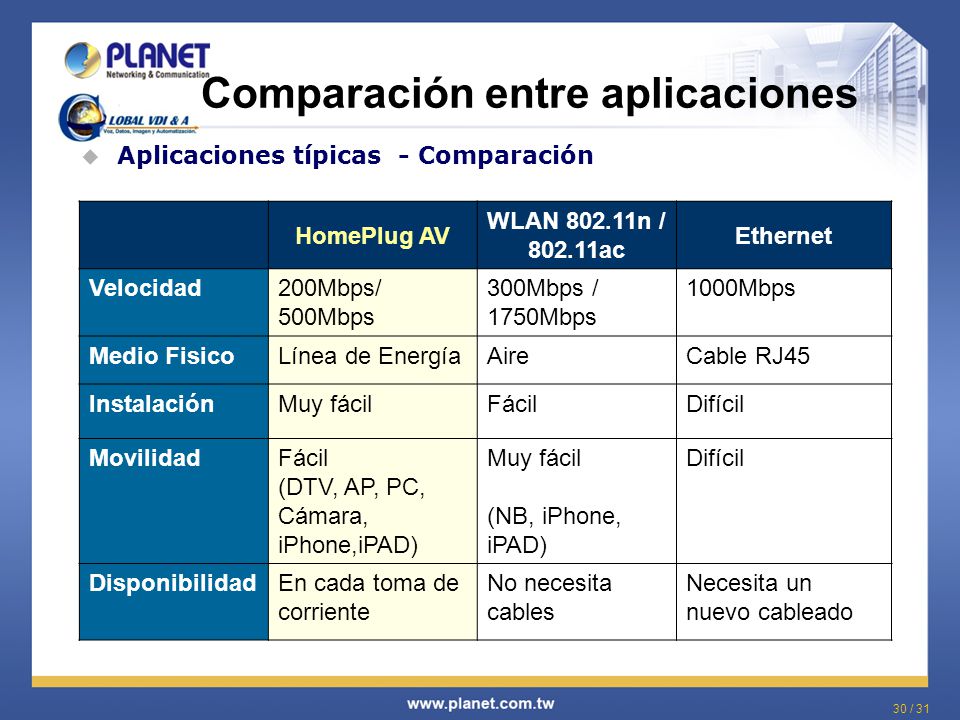

30 Comparación entre aplicaciones
Aplicaciones típicas - Comparación HomePlug AV WLAN n / ac Ethernet Velocidad 200Mbps/ 500Mbps 300Mbps / 1750Mbps 1000Mbps Medio Fisico Línea de Energía Aire Cable RJ45 Instalación Muy fácil Fácil Difícil Movilidad Fácil (DTV, AP, PC, Cámara, iPhone,iPAD) (NB, iPhone, iPAD) Disponibilidad En cada toma de corriente No necesita cables Necesita un nuevo cableado HomePlug與WLAN相輔相成 從HomePlug與WLAN的技術特性觀察，HomePlug能夠搭配WLAN建構區域網路，而非競爭的角色，如此就能夠不需架設網路線、也能夠享受無線上網的移動樂趣。而WLAN對於金屬、石塊、鋼筋混凝土存在穿透力不足的缺憾，此時也可藉由HomePlug將網路延伸該處，達成Wireless All the Way的需求。 30

31 INTEGRADORES DE TECNOLOGIAS SOBRE IP
