Diferenciación entre un osciloscopio Rigol y Owon

Presentación del tema: "Diferenciación entre un osciloscopio Rigol y Owon"— Transcripción de la presentación:

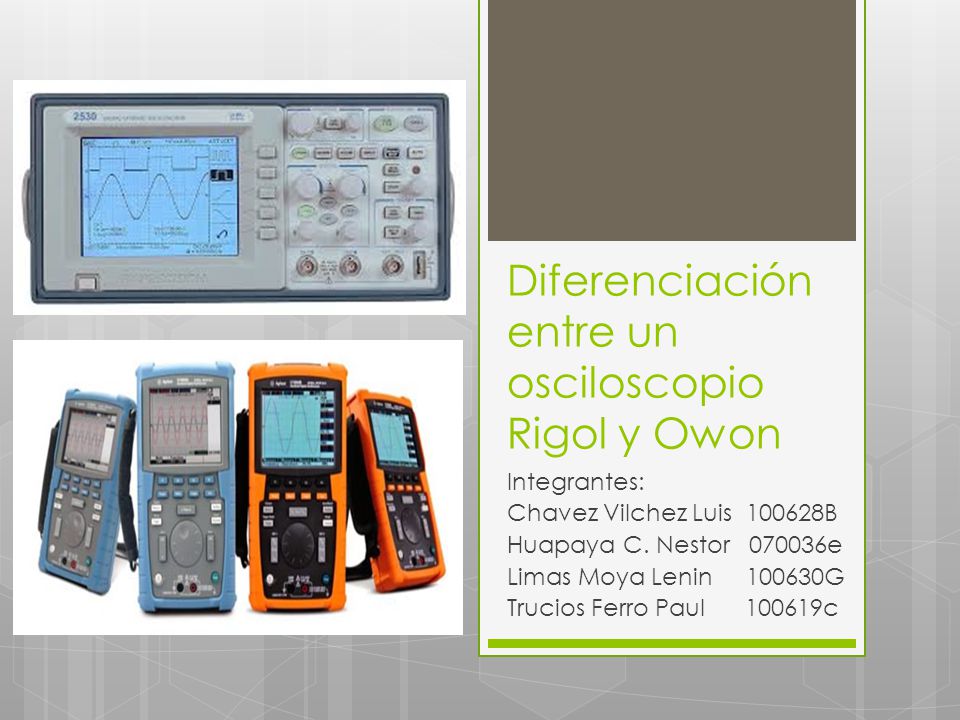

1 Diferenciación entre un osciloscopio Rigol y Owon
Integrantes: Chavez Vilchez Luis B Huapaya C. Nestor e Limas Moya Lenin G Trucios Ferro Paul c

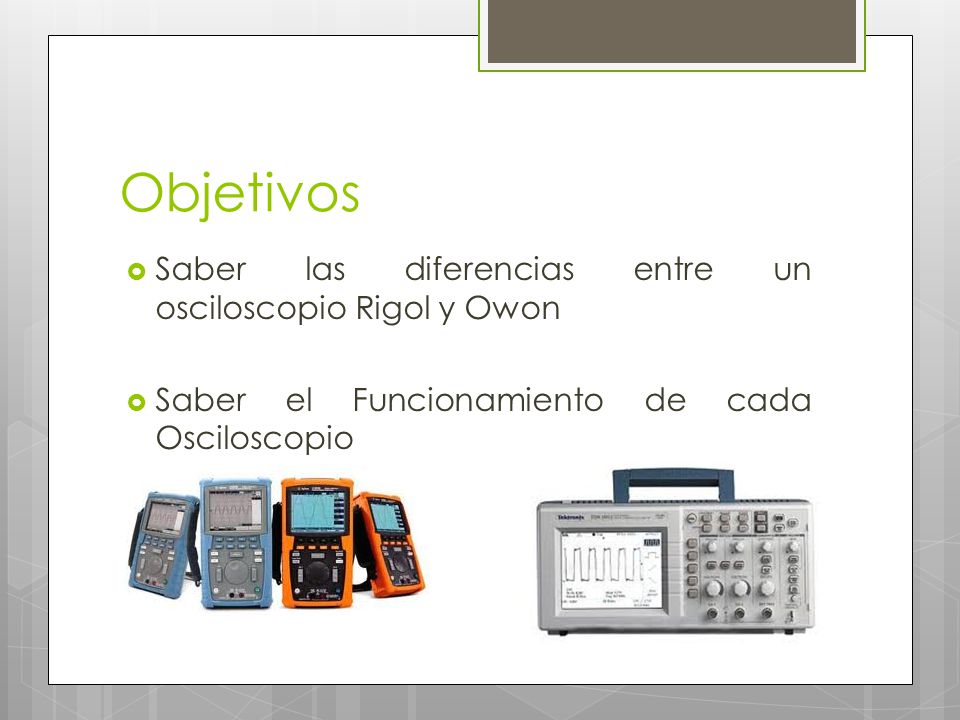

2 Objetivos Saber las diferencias entre un osciloscopio Rigol y Owon
Saber el Funcionamiento de cada Osciloscopio

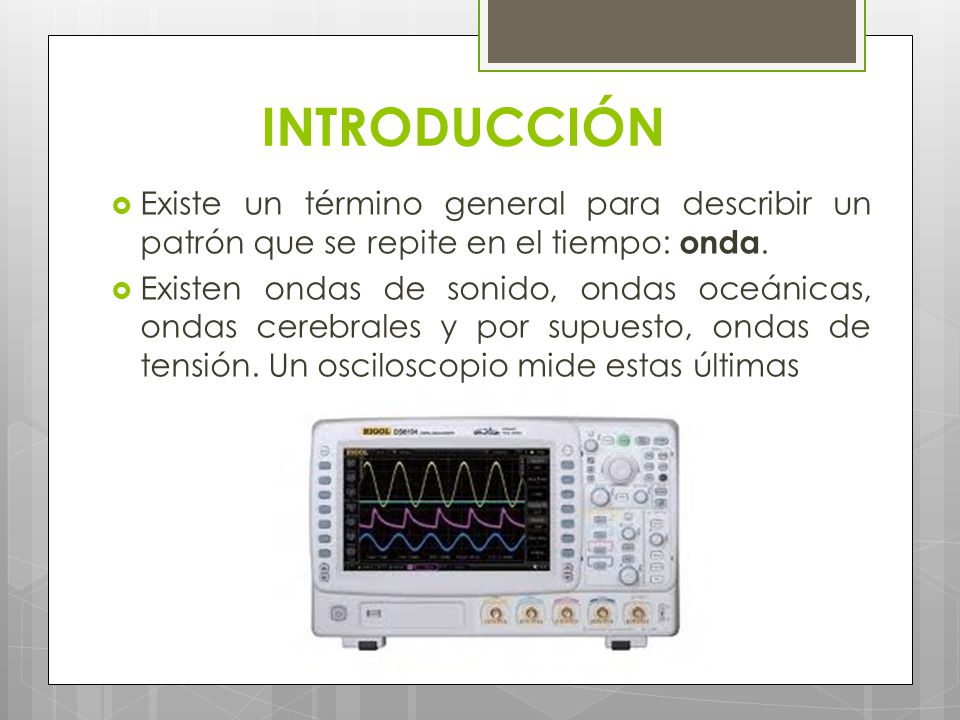

3 INTRODUCCIÓN Existe un término general para describir un patrón que se repite en el tiempo: onda. Existen ondas de sonido, ondas oceánicas, ondas cerebrales y por supuesto, ondas de tensión. Un osciloscopio mide estas últimas

4 Los circuitos se caracterizan por la presencia de señales de tensiones o corrientes que evolucionan en el tiempo

5 Definicion Es un instrumento que permite visualizar fenómenos transitorios así como formas de ondas en circuitos eléctricos y electrónicos Los osciloscopios son de los instrumentos más versátiles que existen y los utilizan desde técnicos de reparación de televisores hasta médicos.

6 Definicion Un osciloscopio puede medir un gran número de fenómenos, provisto del transductor adecuado (un elemento que convierte una magnitud física en señal eléctrica) será capaz de darnos el valor de una presión, ritmo cardiaco, potencia de sonido, nivel de vibraciones en un coche, etc

7 TIPOS DE OSCILOSCOPIO Los osciloscopios analógicos permiten ver en la pantalla una reproducción fiel de la evolución temporal de la señal. Permiten realizar mediciones sobre la forma de onda visualizada. En el mercado se dispone de instrumentos de calidad a precios accesibles y son relativamente fáciles de usar.

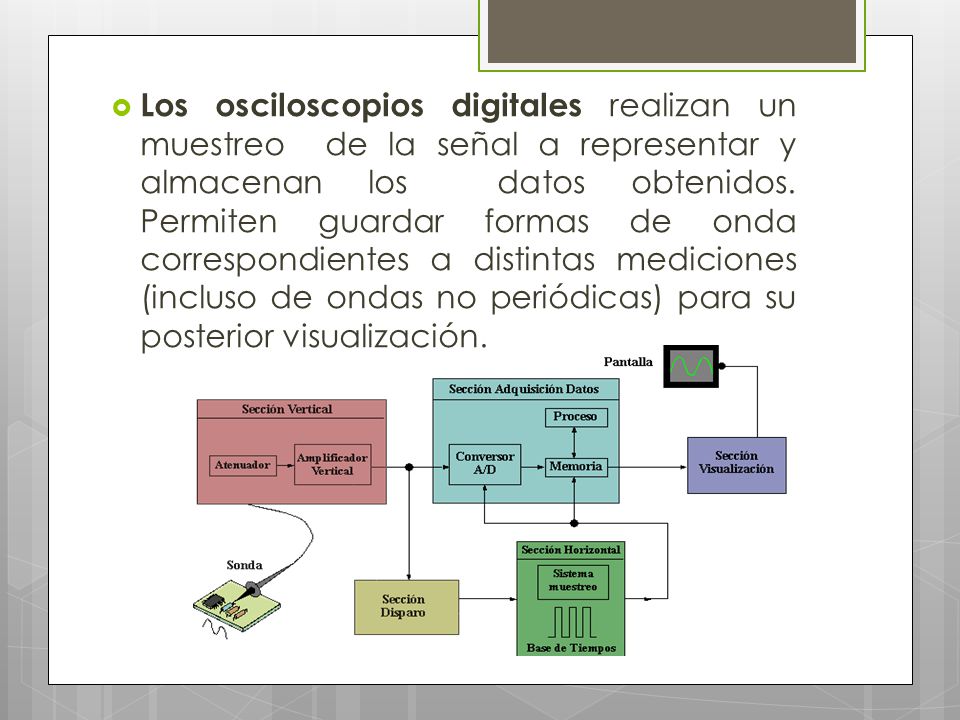

8 Los osciloscopios digitales realizan un muestreo de la señal a representar y almacenan los datos obtenidos. Permiten guardar formas de onda correspondientes a distintas mediciones (incluso de ondas no periódicas) para su posterior visualización.

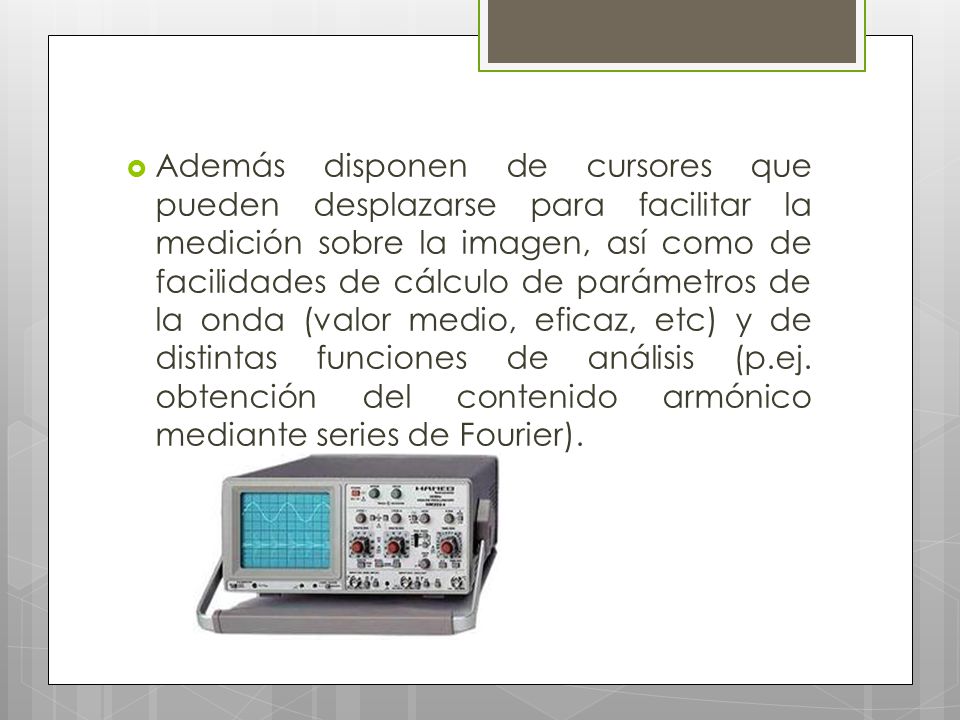

9 Además disponen de cursores que pueden desplazarse para facilitar la medición sobre la imagen, así como de facilidades de cálculo de parámetros de la onda (valor medio, eficaz, etc) y de distintas funciones de análisis (p.ej. obtención del contenido armónico mediante series de Fourier).

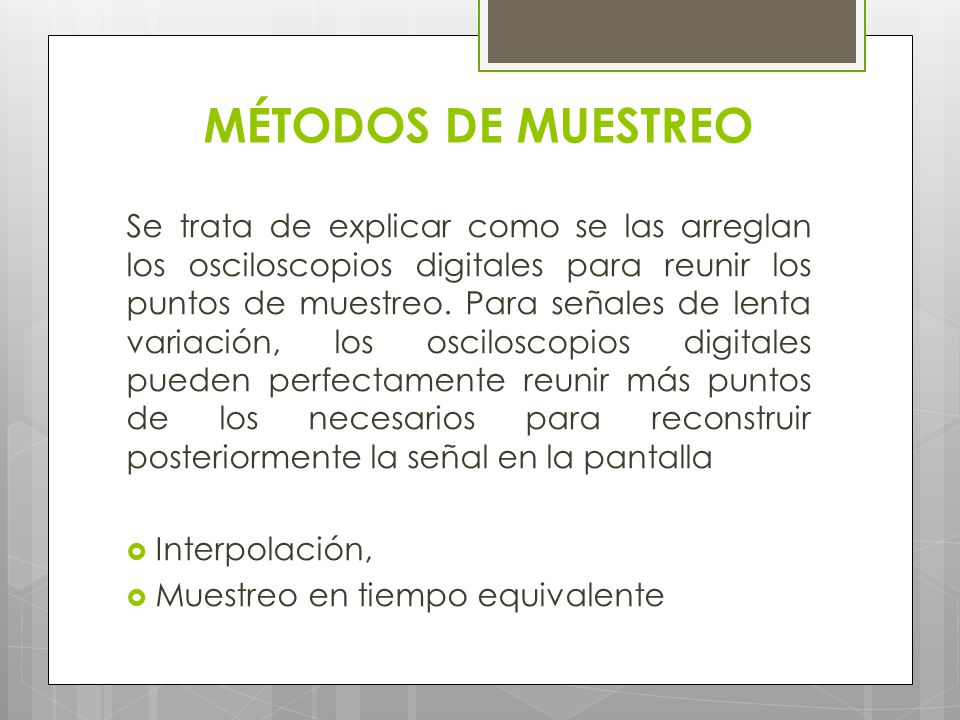

10 MÉTODOS DE MUESTREO Se trata de explicar como se las arreglan los osciloscopios digitales para reunir los puntos de muestreo. Para señales de lenta variación, los osciloscopios digitales pueden perfectamente reunir más puntos de los necesarios para reconstruir posteriormente la señal en la pantalla Interpolación, Muestreo en tiempo equivalente

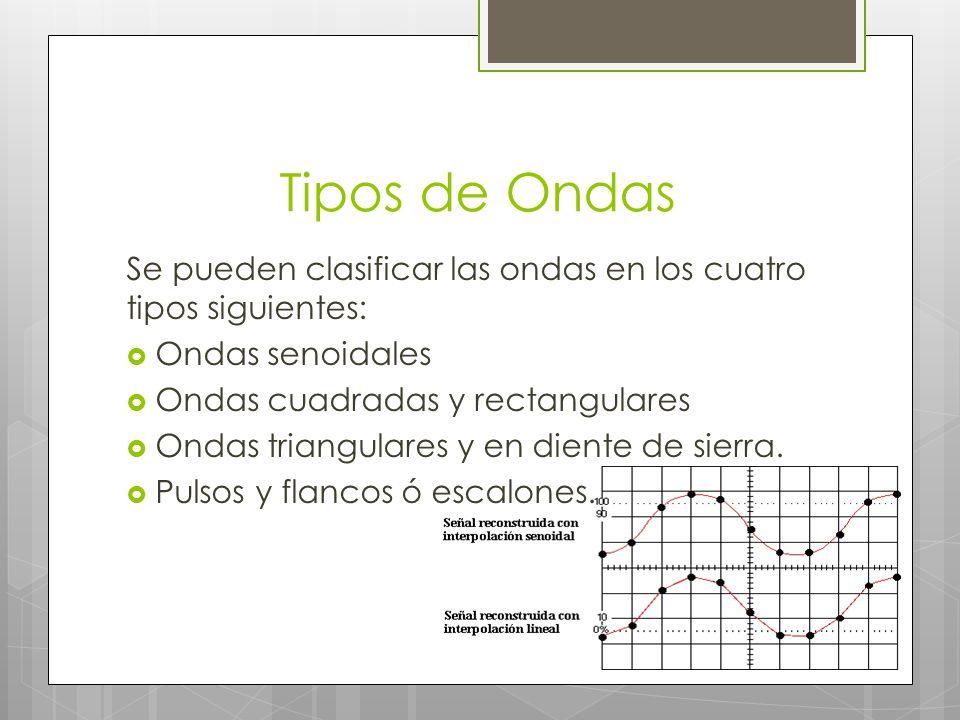

11 Tipos de Ondas Se pueden clasificar las ondas en los cuatro tipos siguientes: Ondas senoidales Ondas cuadradas y rectangulares Ondas triangulares y en diente de sierra. Pulsos y flancos ó escalones.

12 MEDIDAS EN LAS FORMAS DE ONDA
Periodo y Frecuencia Voltaje Fase

13 ESPECIFICACIONES TÉCNICAS PRINCIPALES
Ancho de banda Sensibilidad Cantidad de canales Base de Tiempo:Los osciloscopios pueden disponer de una única base de tiempo (llamada también barrido horizontal), o más de una. A su vez esta base de tiempo puede ser simple o demorada.

14 Otras especificaciones

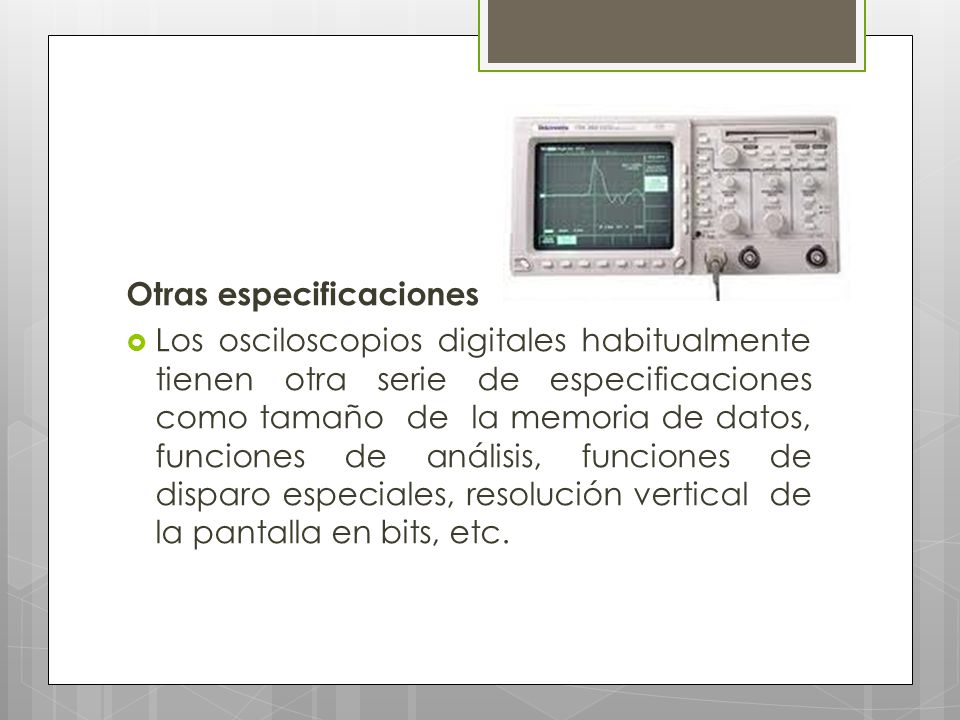

Los osciloscopios digitales habitualmente tienen otra serie de especificaciones como tamaño de la memoria de datos, funciones de análisis, funciones de disparo especiales, resolución vertical de la pantalla en bits, etc.

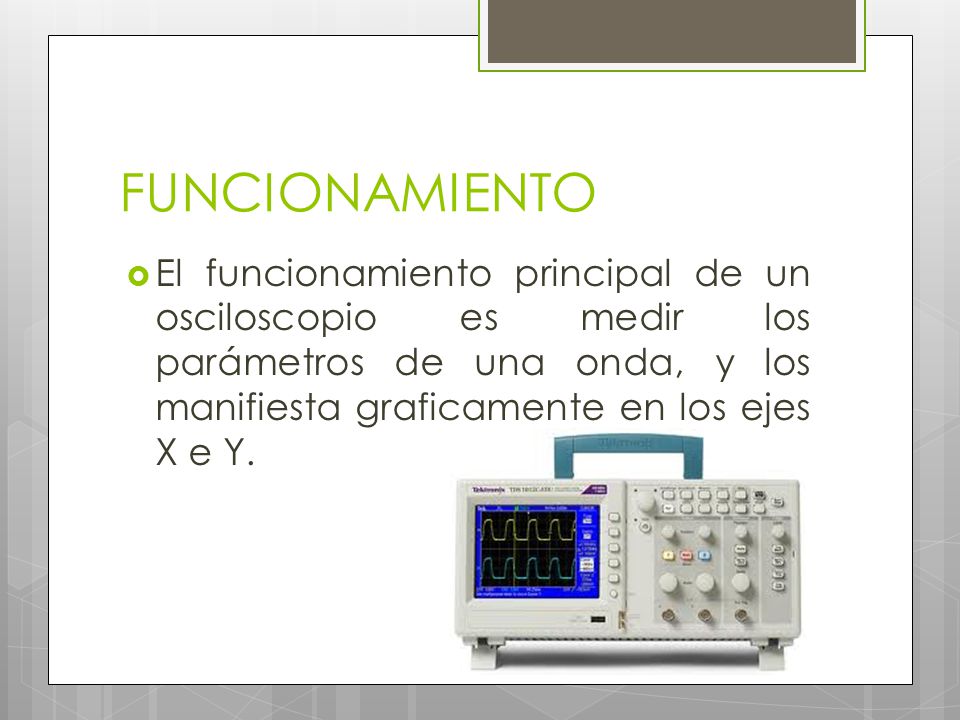

15 FUNCIONAMIENTO El funcionamiento principal de un osciloscopio es medir los parámetros de una onda, y los manifiesta graficamente en los ejes X e Y.

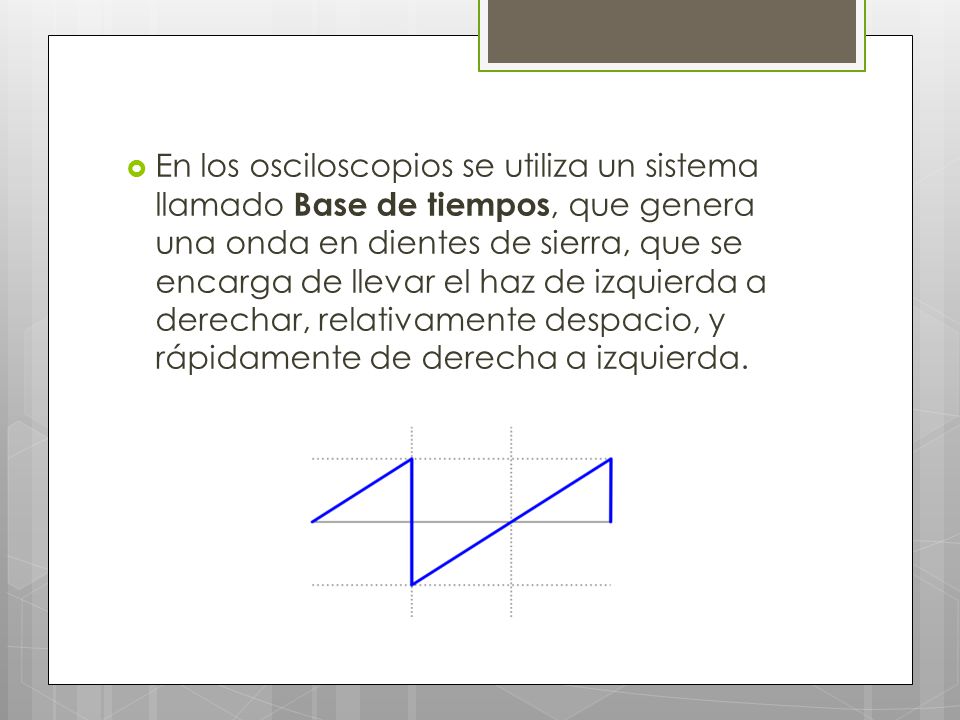

16 En los osciloscopios se utiliza un sistema llamado Base de tiempos, que genera una onda en dientes de sierra, que se encarga de llevar el haz de izquierda a derechar, relativamente despacio, y rápidamente de derecha a izquierda.

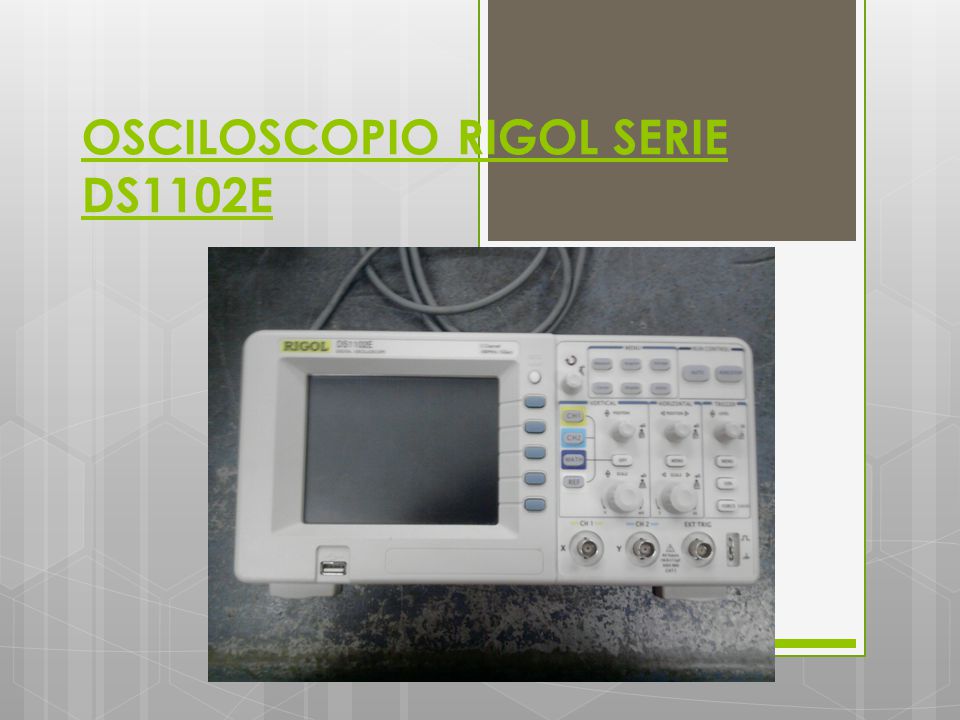

17 OSCILOSCOPIO RIGOL SERIE DS1102E

18 CARACTERISTICAS Incluyen 1 millón de puntos de memoria profunda. FFTs.
Registro y reproducción. Modo de disparo alternativo. Sensibilidad de disparo ajustable e impresión PictBridge. Es ideal para realizar pruebas de producción, mantenimiento, diseño y desarrollo y todas las demás aplicaciones que necesiten pruebas, medidas y reparaciones de circuitos analógicos/digitales

19 CARACTERISTICAS MAS GENERALES

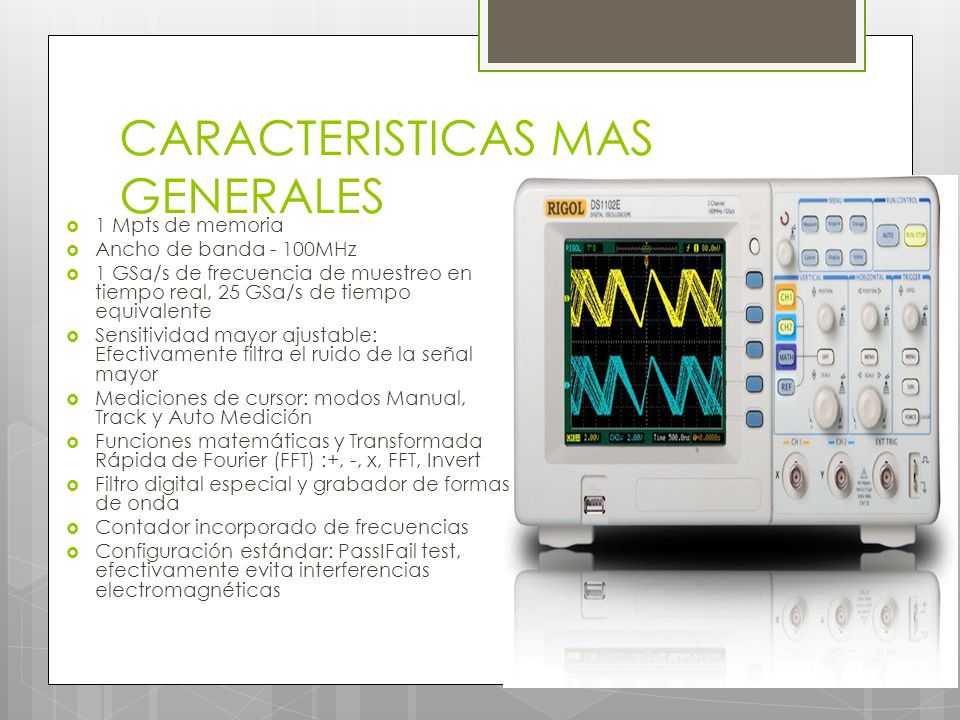

1 Mpts de memoria Ancho de banda - 100MHz 1 GSa/s de frecuencia de muestreo en tiempo real, 25 GSa/s de tiempo equivalente Sensitividad mayor ajustable: Efectivamente filtra el ruido de la señal mayor Mediciones de cursor: modos Manual, Track y Auto Medición Funciones matemáticas y Transformada Rápida de Fourier (FFT) :+, -, x, FFT, Invert Filtro digital especial y grabador de formas de onda Contador incorporado de frecuencias Configuración estándar: PassIFail test, efectivamente evita interferencias electromagnéticas

20 SEGURIDAD

21 APLICACIONES Ajuste de las líneas electrónicas
Testeo de los circuitos electrónicos Testeo de las intercomunicaciones de las señales Educación y entrenamientos técnicos

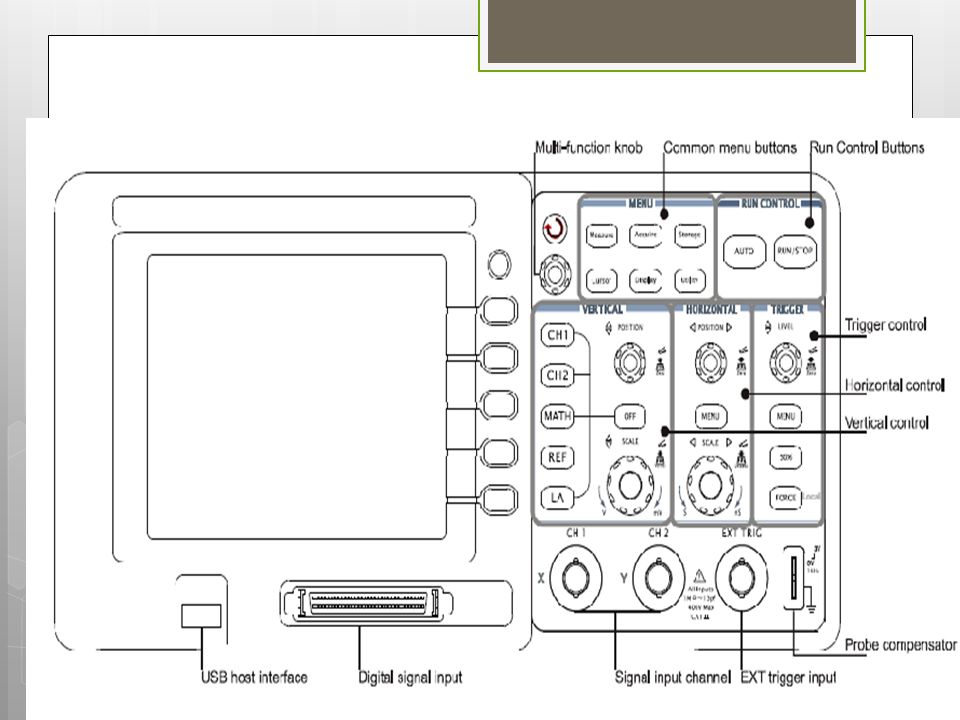

22 PARTES

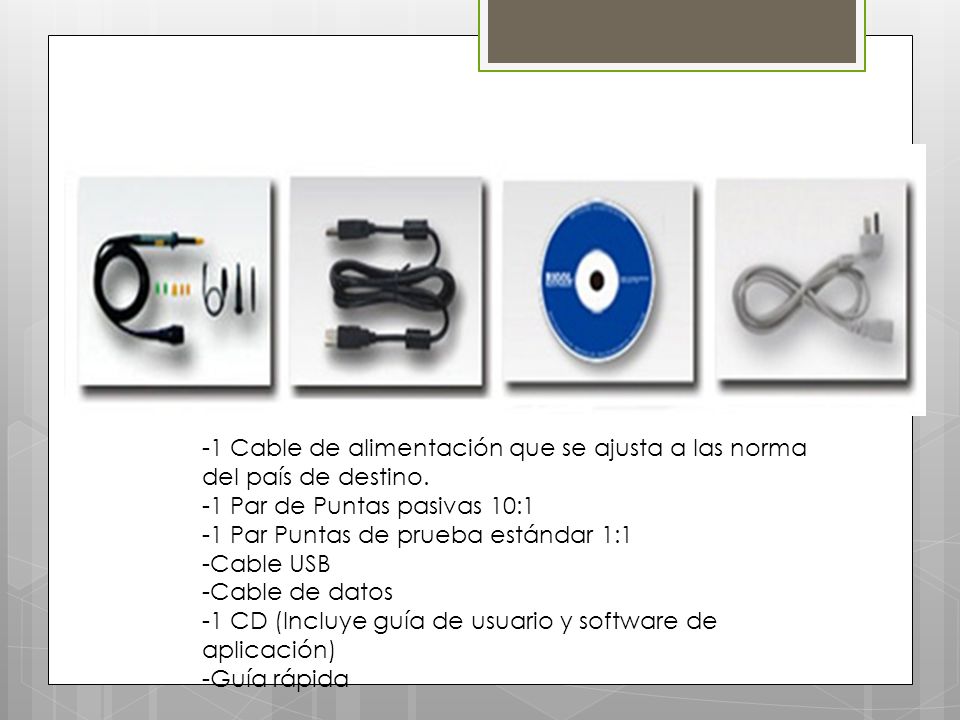

23 ACCESORIOS -1 Cable de alimentación que se ajusta a las norma del país de destino. -1 Par de Puntas pasivas 10:1 -1 Par Puntas de prueba estándar 1:1 -Cable USB -Cable de datos -1 CD (Incluye guía de usuario y software de aplicación) -Guía rápida

24 CALIBRACION

25 ATENUACION A 10X

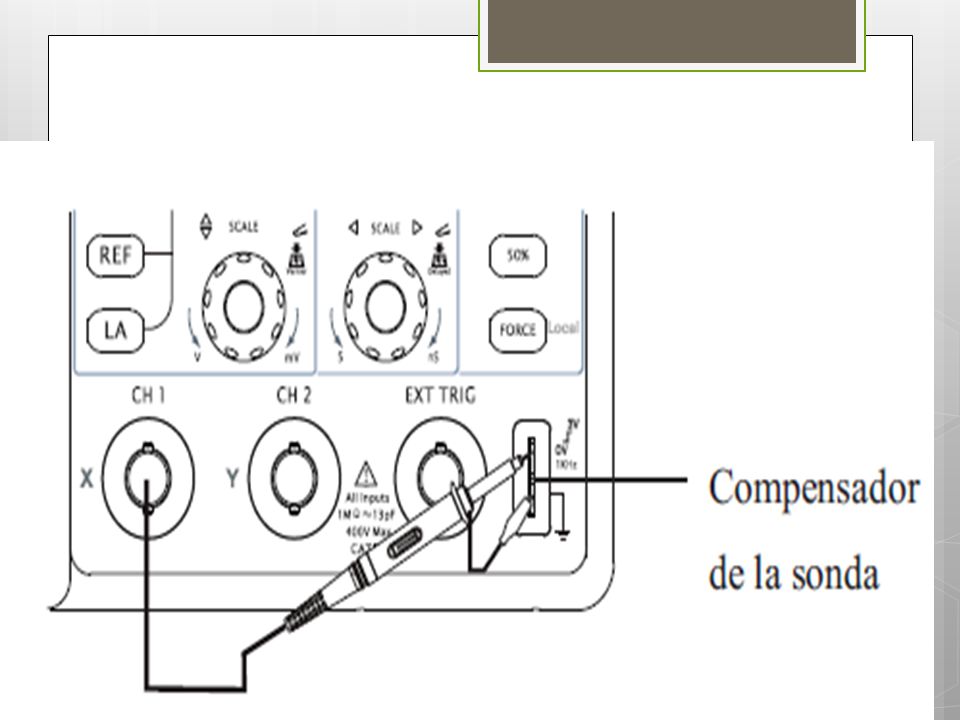

26 COMPENSACION DE SONDAS

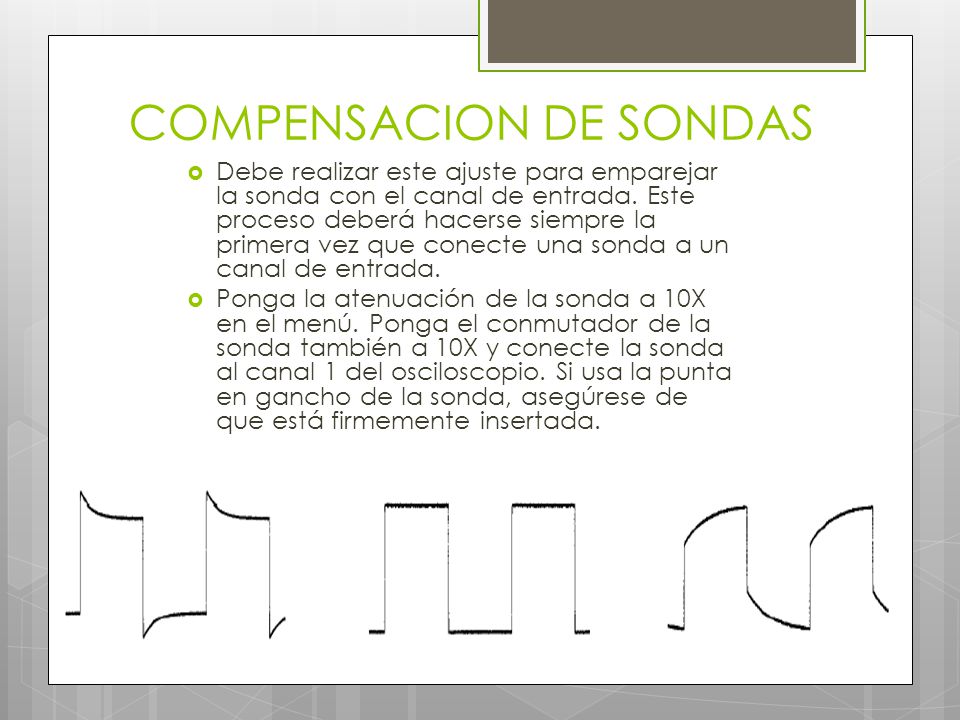

Debe realizar este ajuste para emparejar la sonda con el canal de entrada. Este proceso deberá hacerse siempre la primera vez que conecte una sonda a un canal de entrada. Ponga la atenuación de la sonda a 10X en el menú. Ponga el conmutador de la sonda también a 10X y conecte la sonda al canal 1 del osciloscopio. Si usa la punta en gancho de la sonda, asegúrese de que está firmemente insertada.

27 ALMACENAJE DE DATOS Poner el pen-drive en el puerto USB del frente del gabinete Apretar el botón storage Seleccionar Externo Poner que se guarde en ``mapas de bits`` Directorio Archivo nuevo Elegir el nombre con el que se guardara y seleccionar Guardar

28 UTILIZACION

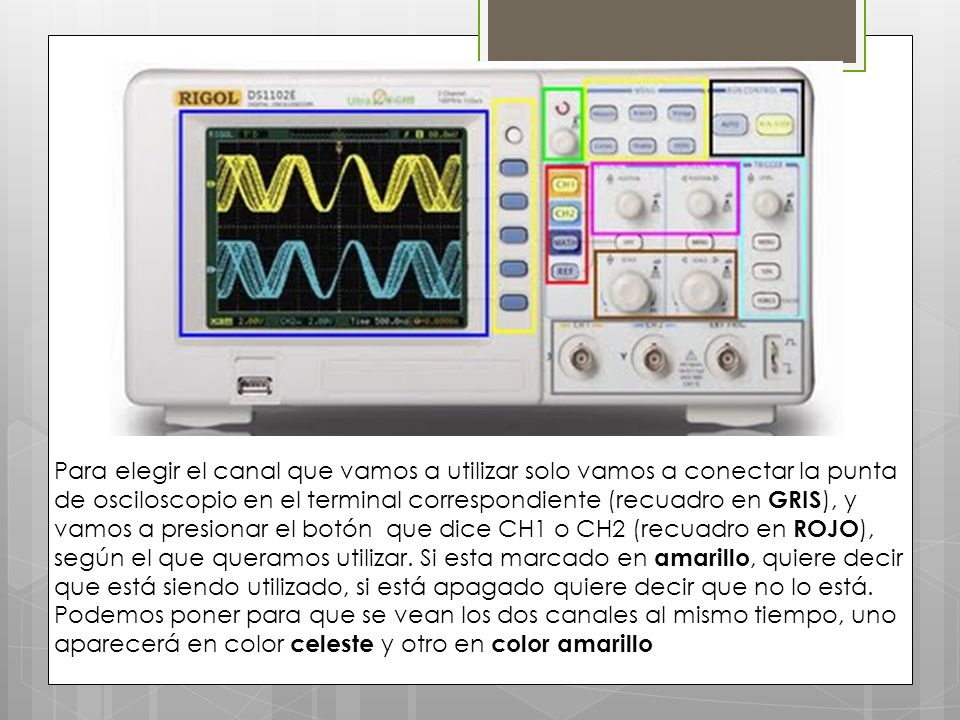

29 Para elegir el canal que vamos a utilizar solo vamos a conectar la punta de osciloscopio en el terminal correspondiente (recuadro en GRIS), y vamos a presionar el botón que dice CH1 o CH2 (recuadro en ROJO), según el que queramos utilizar. Si esta marcado en amarillo, quiere decir que está siendo utilizado, si está apagado quiere decir que no lo está. Podemos poner para que se vean los dos canales al mismo tiempo, uno aparecerá en color celeste y otro en color amarillo

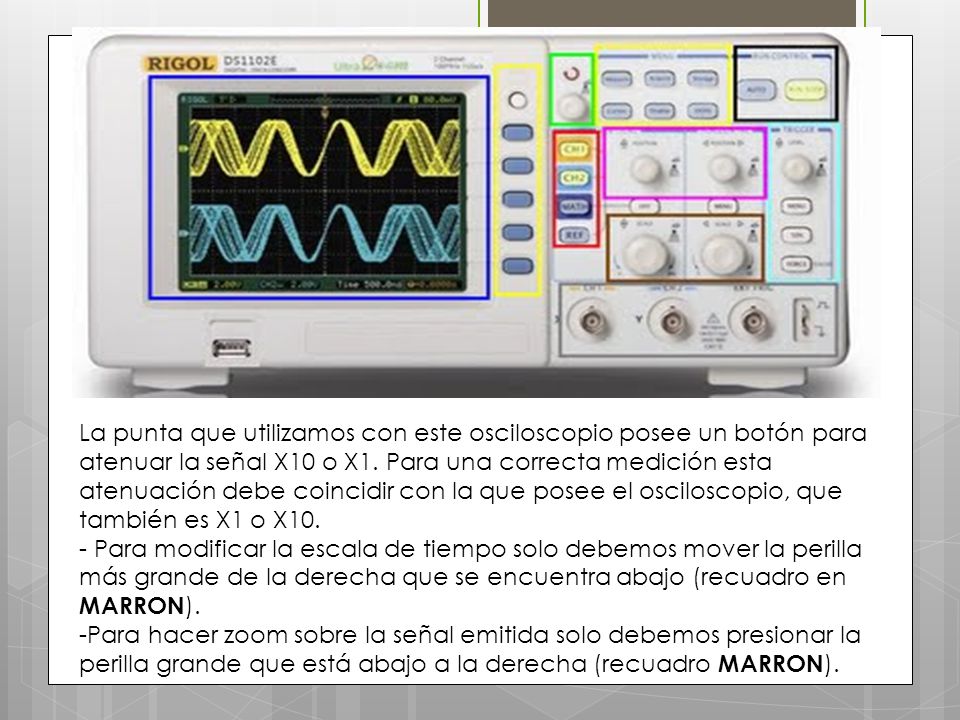

30 La punta que utilizamos con este osciloscopio posee un botón para atenuar la señal X10 o X1. Para una correcta medición esta atenuación debe coincidir con la que posee el osciloscopio, que también es X1 o X10. - Para modificar la escala de tiempo solo debemos mover la perilla más grande de la derecha que se encuentra abajo (recuadro en MARRON). -Para hacer zoom sobre la señal emitida solo debemos presionar la perilla grande que está abajo a la derecha (recuadro MARRON).

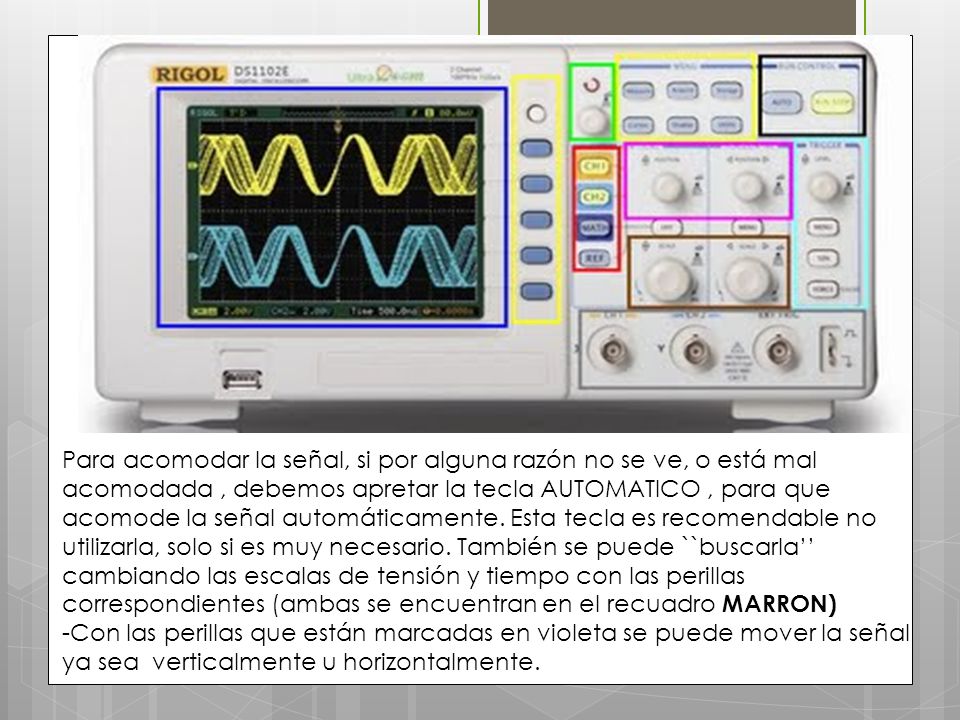

31 Para acomodar la señal, si por alguna razón no se ve, o está mal acomodada , debemos apretar la tecla AUTOMATICO , para que acomode la señal automáticamente. Esta tecla es recomendable no utilizarla, solo si es muy necesario. También se puede ``buscarla’’ cambiando las escalas de tensión y tiempo con las perillas correspondientes (ambas se encuentran en el recuadro MARRON) -Con las perillas que están marcadas en violeta se puede mover la señal ya sea verticalmente u horizontalmente.

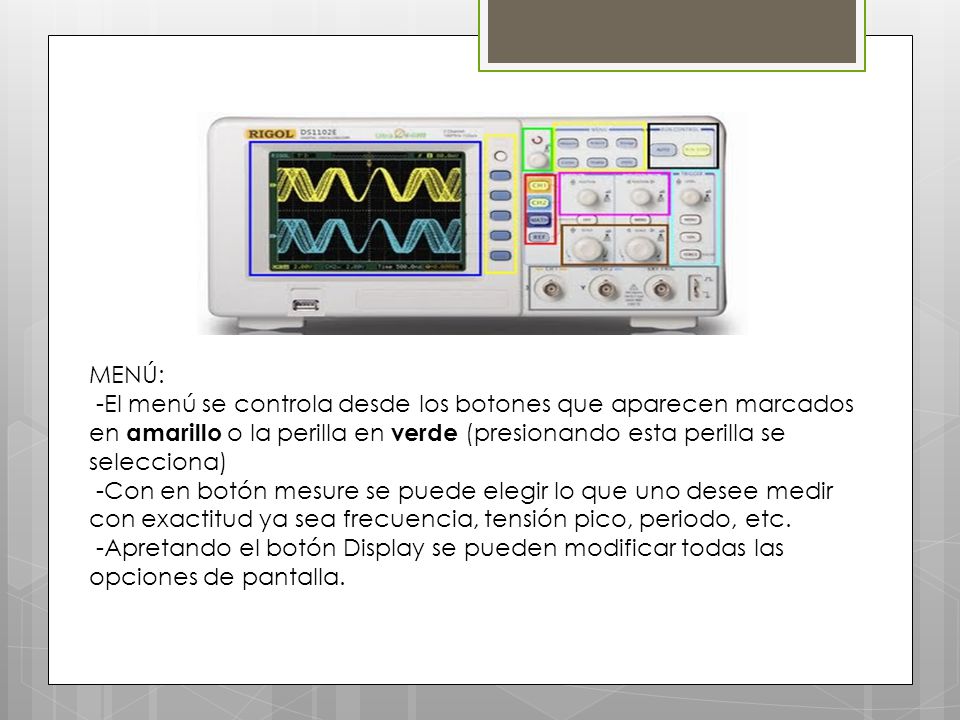

32 MENÚ: -El menú se controla desde los botones que aparecen marcados en amarillo o la perilla en verde (presionando esta perilla se selecciona) -Con en botón mesure se puede elegir lo que uno desee medir con exactitud ya sea frecuencia, tensión pico, periodo, etc. -Apretando el botón Display se pueden modificar todas las opciones de pantalla.

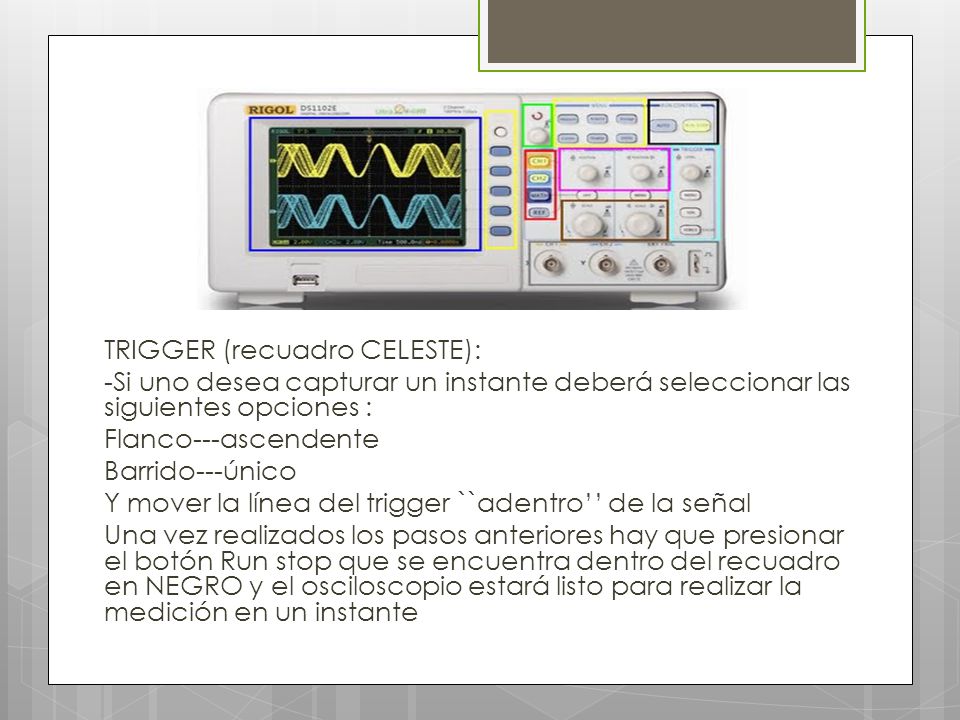

33 TRIGGER (recuadro CELESTE):
-Si uno desea capturar un instante deberá seleccionar las siguientes opciones : Flanco---ascendente Barrido---único Y mover la línea del trigger ``adentro’’ de la señal Una vez realizados los pasos anteriores hay que presionar el botón Run stop que se encuentra dentro del recuadro en NEGRO y el osciloscopio estará listo para realizar la medición en un instante

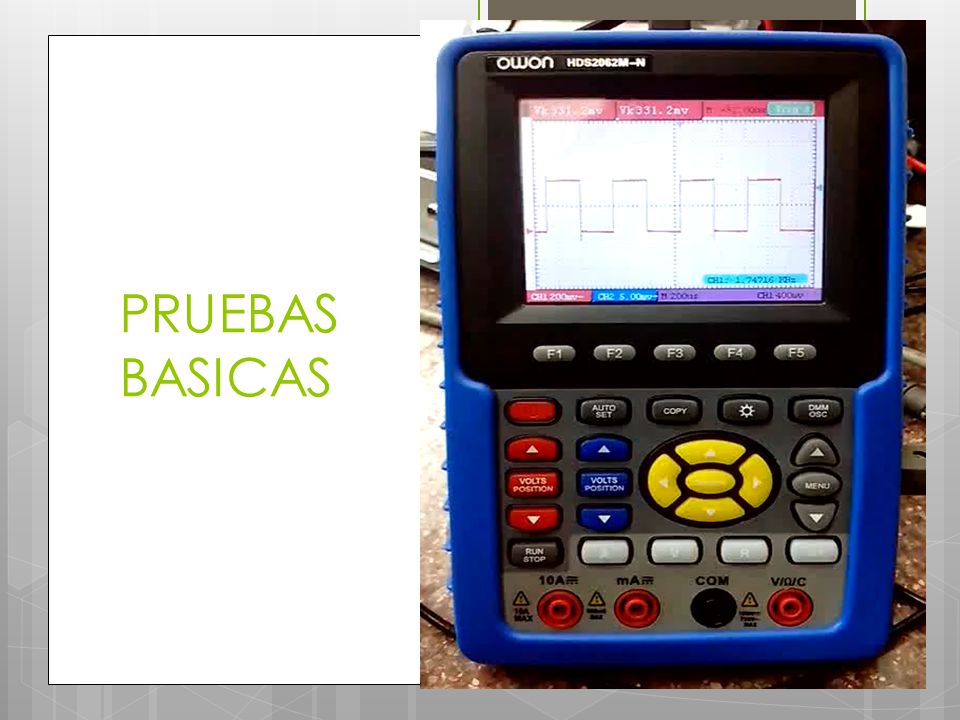

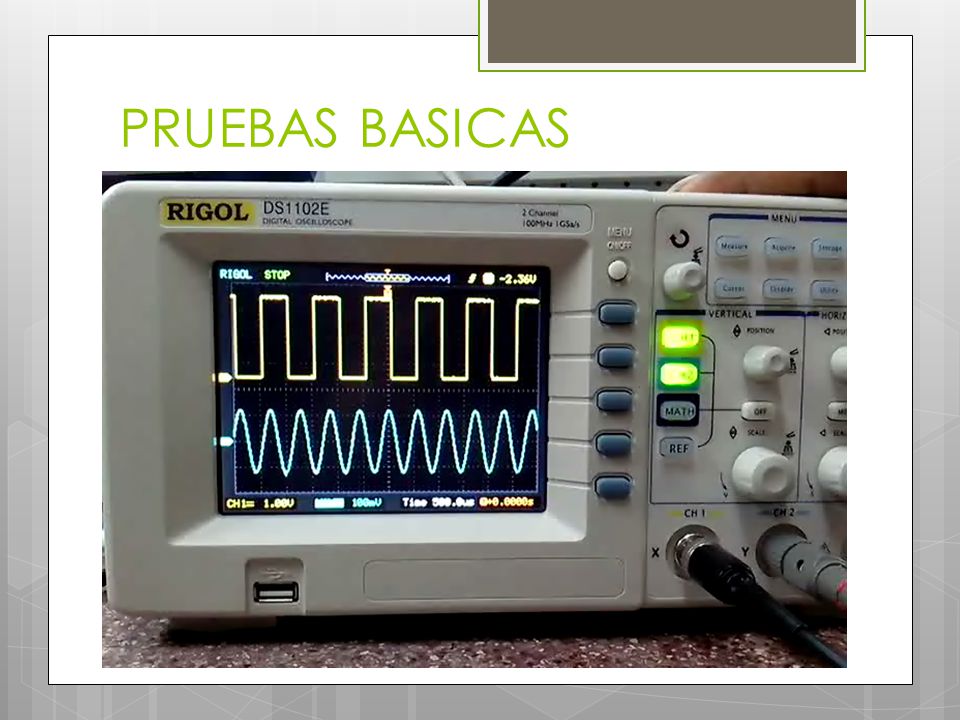

34 PRUEBAS BASICAS

35 PRUEBAS BASICAS

36 PRUEBAS BASICAS

37 PRUEBAS BASICAS

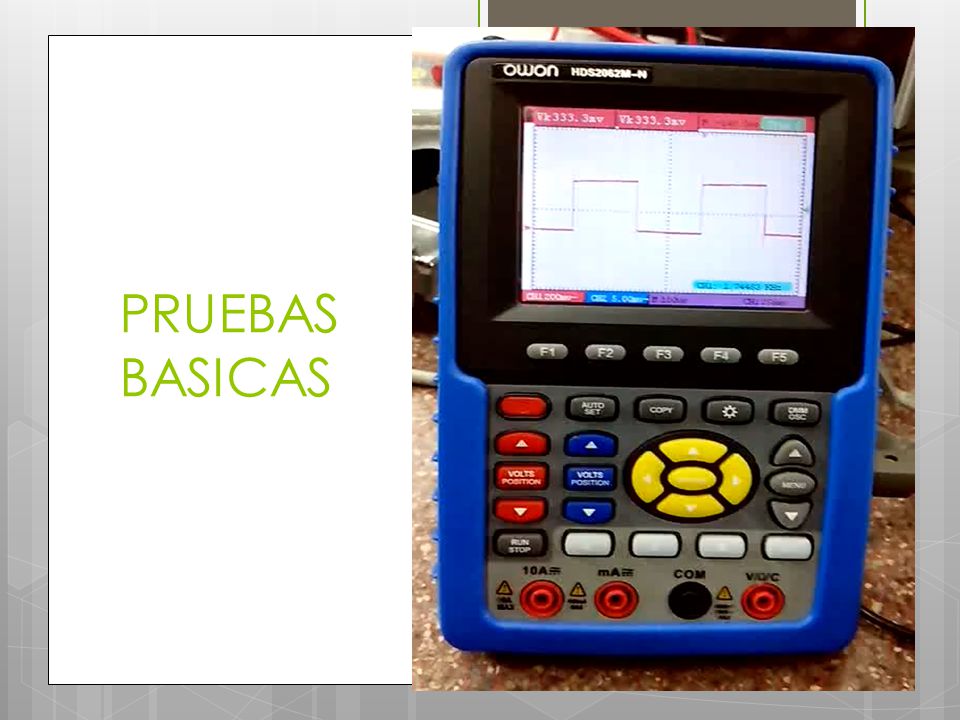

38 OSCILOSCOPIO OWON HDS2062M-N

39 Descripción del Equipo
El nuevo multímetro digital y osciloscopio de almacenamiento ofrece de forma fiable y de alta tecnología de medición de calidad. Dispone de 60 MHz de ancho de banda y una frecuencia de muestreo de 250 MS/s en doble canal. Entrega incluido el caso de aluminio, acumulador de litio, dos sondas, cable USB, software de PC, adaptadorde corriente y manual. El colorido panel LCD hace que la ola de fácil lectura.

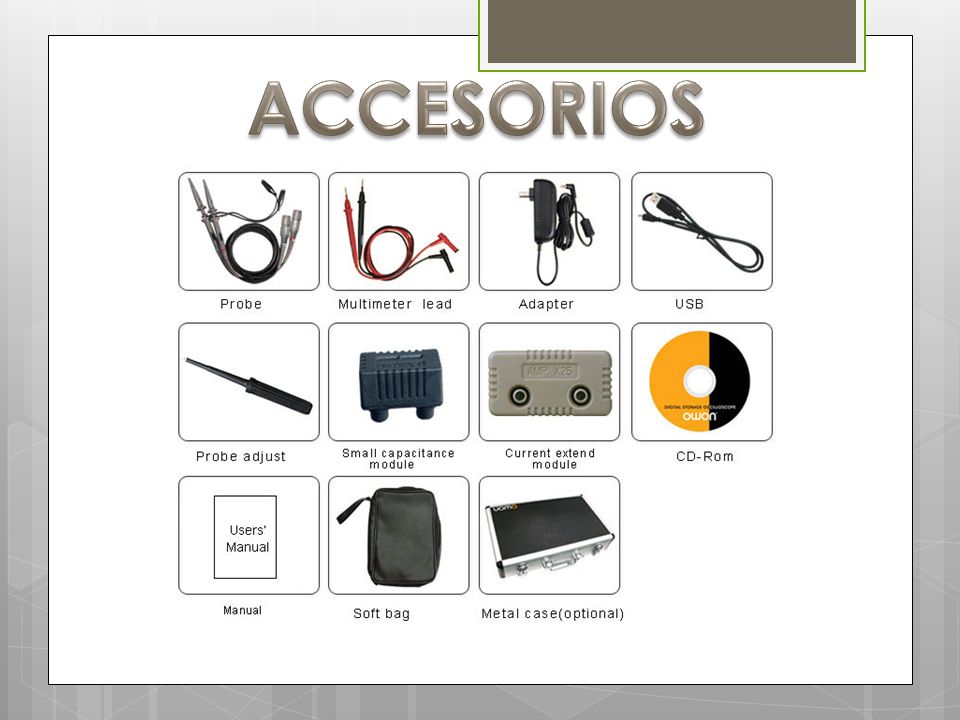

40 ACCESORIOS

41 PRECAUCIONES DE SEGURIDAD
Ver explicación en el manual Voltaje peligroso Doble aislamiento (clase de protección) Tierra AC o DC Corriente directa Corriente alterna Fusible

42 MEDICIONES CON EL OSCILOSCOPIO
Medición De La Resistencia Para medir una resistencia, haga lo siguiente: 1. Pulse la tecla R y R en la parte superior de la pantalla 2. Inserte el cable negro en la entrada de jack COM y la banana rojo en el V / Ω / C toma de entrada de banano. 3. Conecte la punta de color rojo y negro a la resistencia. Las lecturas del valor de la resistencia se muestran en la pantalla de Ohm.

43 Medición De Diodos Para realizar una medición en el diodo, haga lo siguiente: 1. Pulse la tecla R y R en la parte superior de la pantalla Pulse la tecla SET hasta que el siguiente aparece en la pantalla Inserte el cable negro en la entrada de jack COM y el cable rojo en el V / Ω / C toma de entrada de cables Conecte los cables rojo y negro a la resistencia y las lecturas de resistencia del diodo que aparecen son en la pantalla en Volts.

44 Prueba De Encendido-Apagado

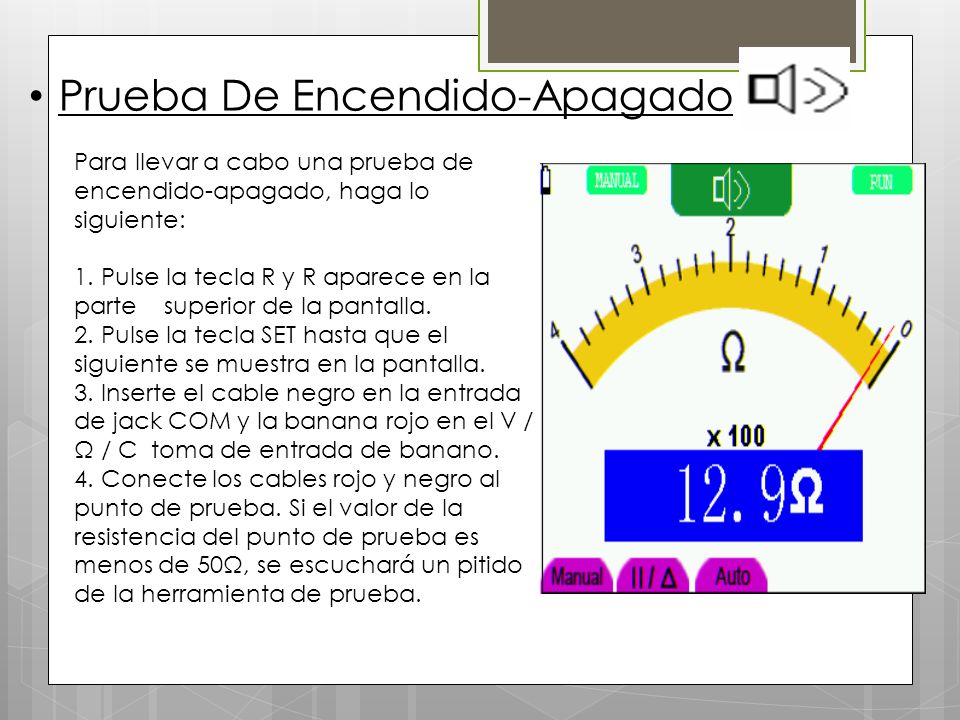

Para llevar a cabo una prueba de encendido-apagado, haga lo siguiente: 1. Pulse la tecla R y R aparece en la parte superior de la pantalla. 2. Pulse la tecla SET hasta que el siguiente se muestra en la pantalla. 3. Inserte el cable negro en la entrada de jack COM y la banana rojo en el V / Ω / C toma de entrada de banano. 4. Conecte los cables rojo y negro al punto de prueba. Si el valor de la resistencia del punto de prueba es menos de 50Ω, se escuchará un pitido de la herramienta de prueba.

45 Medición de Capacitancia

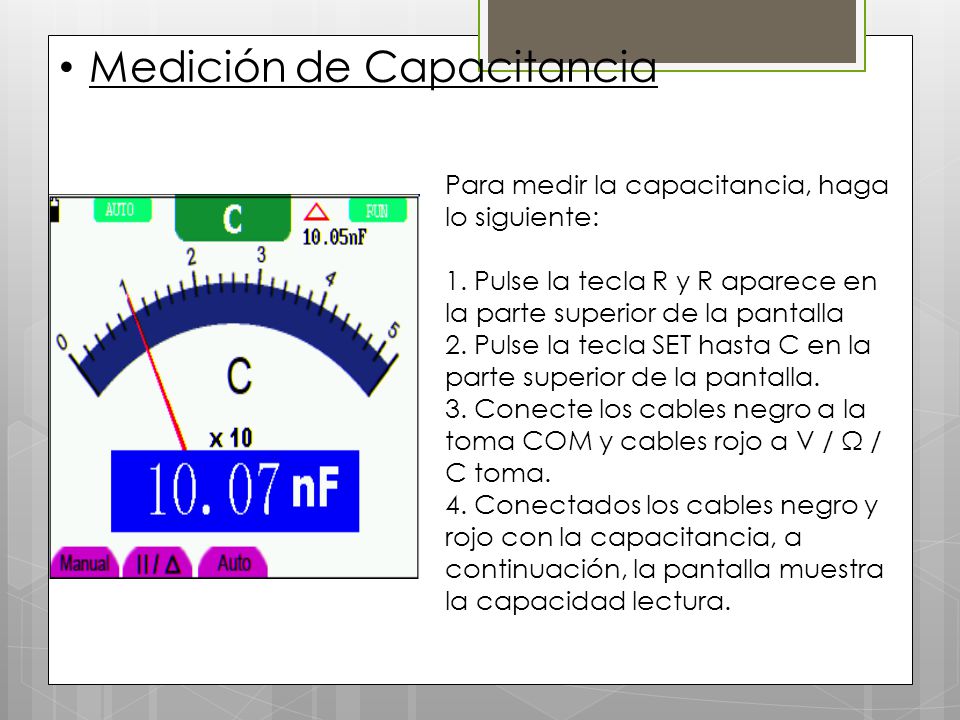

  Para medir la capacitancia, haga lo siguiente: 1. Pulse la tecla R y R aparece en la parte superior de la pantalla 2. Pulse la tecla SET hasta C en la parte superior de la pantalla. 3. Conecte los cables negro a la toma COM y cables rojo a V / Ω / C toma. 4. Conectados los cables negro y rojo con la capacitancia, a continuación, la pantalla muestra la capacidad lectura.

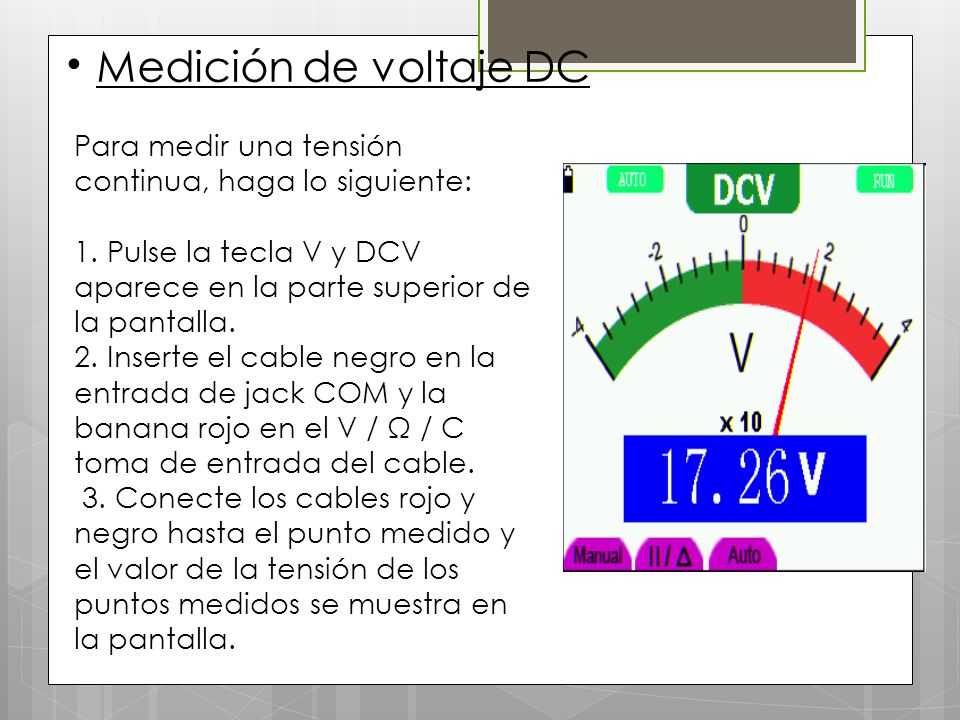

46 Medición de voltaje DC Para medir una tensión continua, haga lo siguiente: 1. Pulse la tecla V y DCV aparece en la parte superior de la pantalla. 2. Inserte el cable negro en la entrada de jack COM y la banana rojo en el V / Ω / C toma de entrada del cable. 3. Conecte los cables rojo y negro hasta el punto medido y el valor de la tensión de los puntos medidos se muestra en la pantalla.

47 Medición de voltaje AC Para medir el voltaje de CA, haga lo siguiente: 1. Pulse la tecla V y DCV aparece en la parte superior de la pantalla. 2. Pulse la tecla SET y ACV en la parte superior de la pantalla. 3. Inserte el cable negro en la entrada de jack COM y la banana rojo en el V / Ω / C toma de entrada del cable. 4. Conecte los cables rojo y negro de los puntos medidos y los valores de voltaje de CA de puntos medidos se mostrarán en la pantalla.

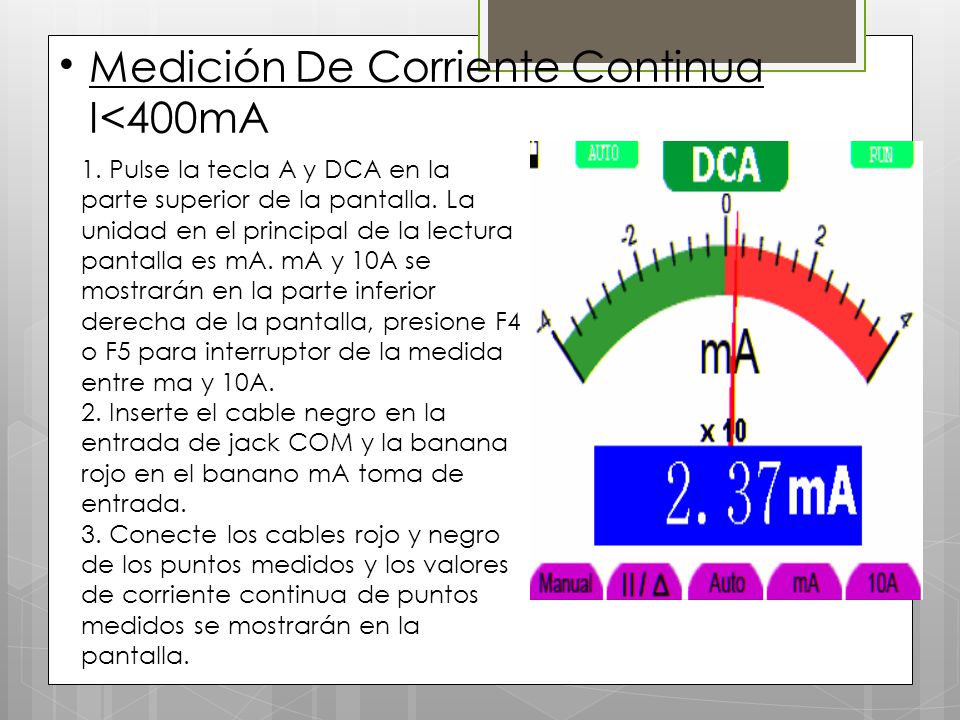

48 Medición De Corriente Continua I<400mA
1. Pulse la tecla A y DCA en la parte superior de la pantalla. La unidad en el principal de la lectura pantalla es mA. mA y 10A se mostrarán en la parte inferior derecha de la pantalla, presione F4 o F5 para interruptor de la medida entre ma y 10A. 2. Inserte el cable negro en la entrada de jack COM y la banana rojo en el banano mA toma de entrada. 3. Conecte los cables rojo y negro de los puntos medidos y los valores de corriente continua de puntos medidos se mostrarán en la pantalla.

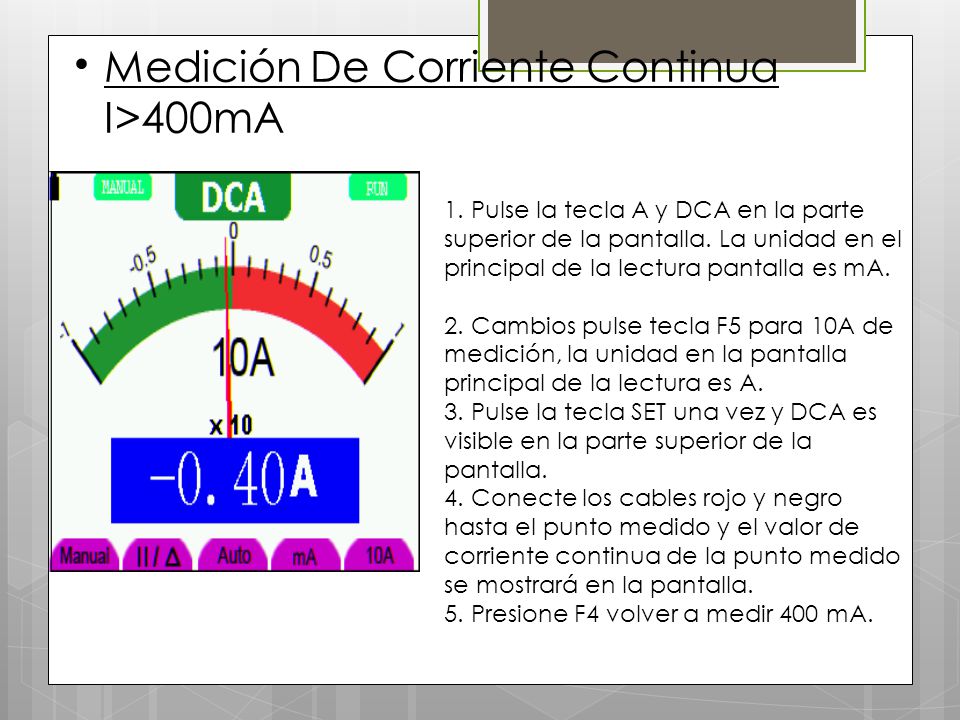

49 Medición De Corriente Continua I>400mA
1. Pulse la tecla A y DCA en la parte superior de la pantalla. La unidad en el principal de la lectura pantalla es mA Cambios pulse tecla F5 para 10A de medición, la unidad en la pantalla principal de la lectura es A. 3. Pulse la tecla SET una vez y DCA es visible en la parte superior de la pantalla. 4. Conecte los cables rojo y negro hasta el punto medido y el valor de corriente continua de la punto medido se mostrará en la pantalla. 5. Presione F4 volver a medir 400 mA.

50 Medición De Corriente Alterna I<400mA
1. Pulse la tecla A y DCA en la parte superior de la pantalla. La unidad en el principal de la lectura pantalla es mA. mA y 10A se mostrarán en la parte inferior derecha de la pantalla, presione F4 o F5 para interruptor de la medida entre mA y 10A. 2. Pulse la tecla SET una vez y ACA es visible en la parte superior de la pantalla. 3. Inserte el cable negro en la entrada de jack COM y el cable rojo en la entrada mA 4. Conecte los cables rojo y negro hasta el punto medido y el valor corriente de la AC de el punto medido se mostrará en la pantalla.

51 Medición De Corriente Alterna I>400mA

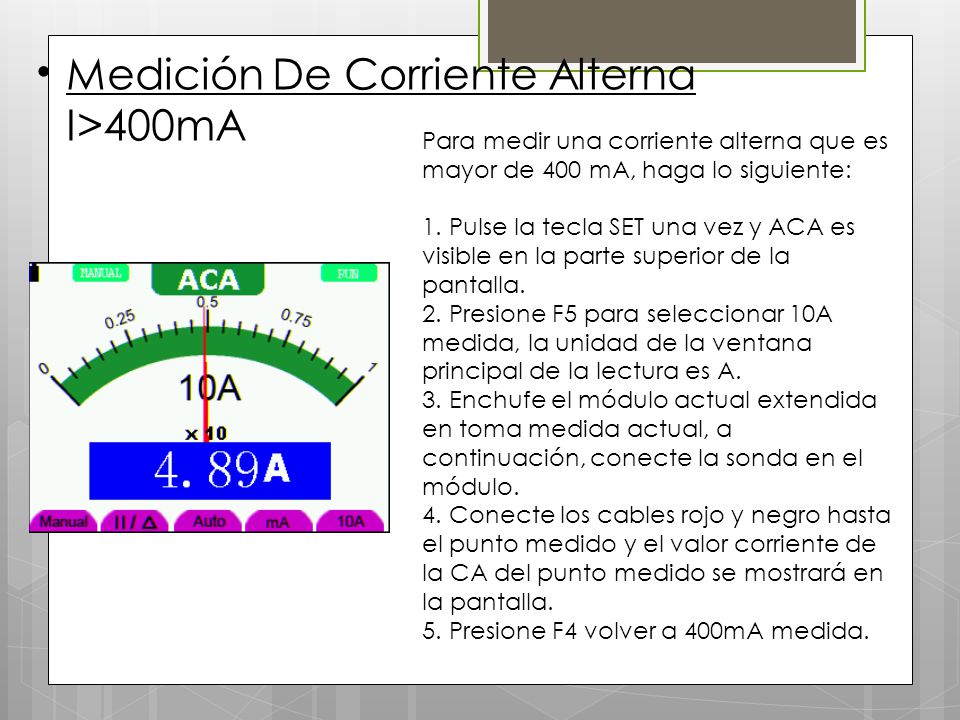

Para medir una corriente alterna que es mayor de 400 mA, haga lo siguiente: 1. Pulse la tecla SET una vez y ACA es visible en la parte superior de la pantalla. 2. Presione F5 para seleccionar 10A medida, la unidad de la ventana principal de la lectura es A. 3. Enchufe el módulo actual extendida en toma medida actual, a continuación, conecte la sonda en el módulo. 4. Conecte los cables rojo y negro hasta el punto medido y el valor corriente de la CA del punto medido se mostrará en la pantalla. 5. Presione F4 volver a 400mA medida.

52 CONGELACIÓN DE LAS LECTURAS
Usted puede congelar las lecturas que aparecen en cualquier momento Pulse la tecla RUN / STOP para congelar la pantalla y STOP se mostrará en la parte superior derecha de la pantalla Una vez más, pulse la tecla RUN / STOP, puede volver a su medida.

53 CÓMO REALIZAR UNA MEDICIÓN RELATIVA

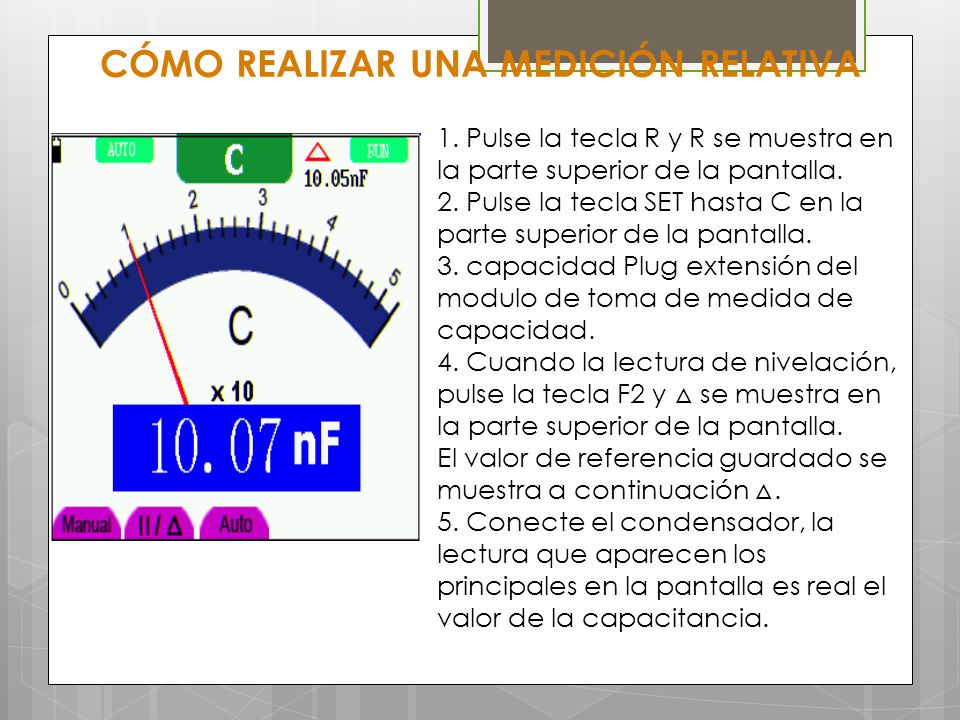

1. Pulse la tecla R y R se muestra en la parte superior de la pantalla. 2. Pulse la tecla SET hasta C en la parte superior de la pantalla. 3. capacidad Plug extensión del modulo de toma de medida de capacidad. 4. Cuando la lectura de nivelación, pulse la tecla F2 y △ se muestra en la parte superior de la pantalla. El valor de referencia guardado se muestra a continuación △. 5. Conecte el condensador, la lectura que aparecen los principales en la pantalla es real el valor de la capacitancia.

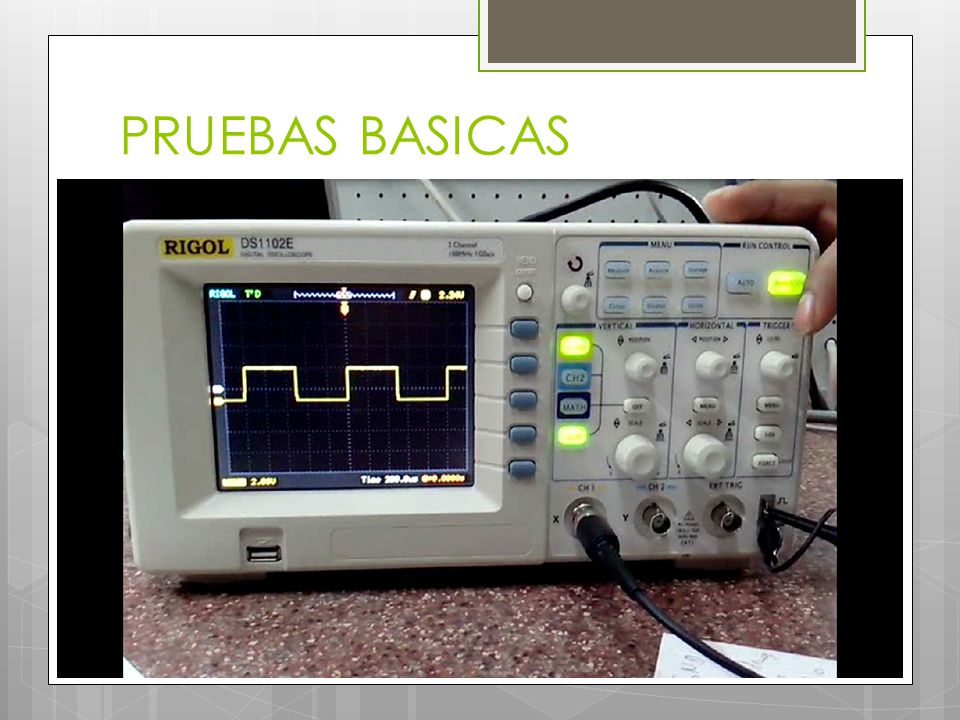

54 PRUEBAS BASICAS

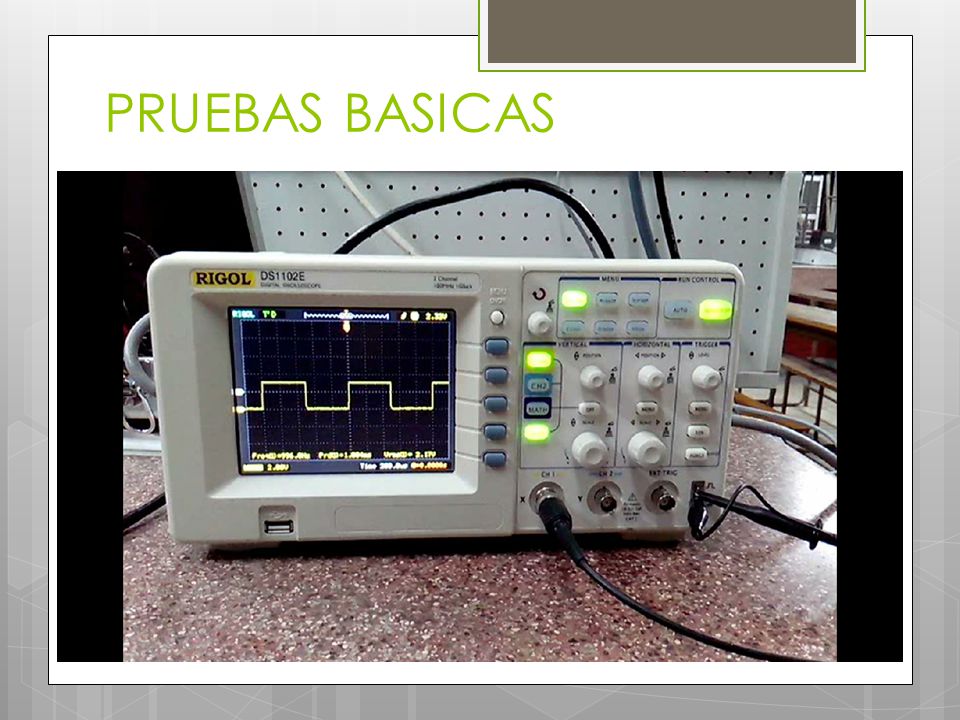

55 PRUEBAS BASICAS

56 PRUEBAS BASICAS

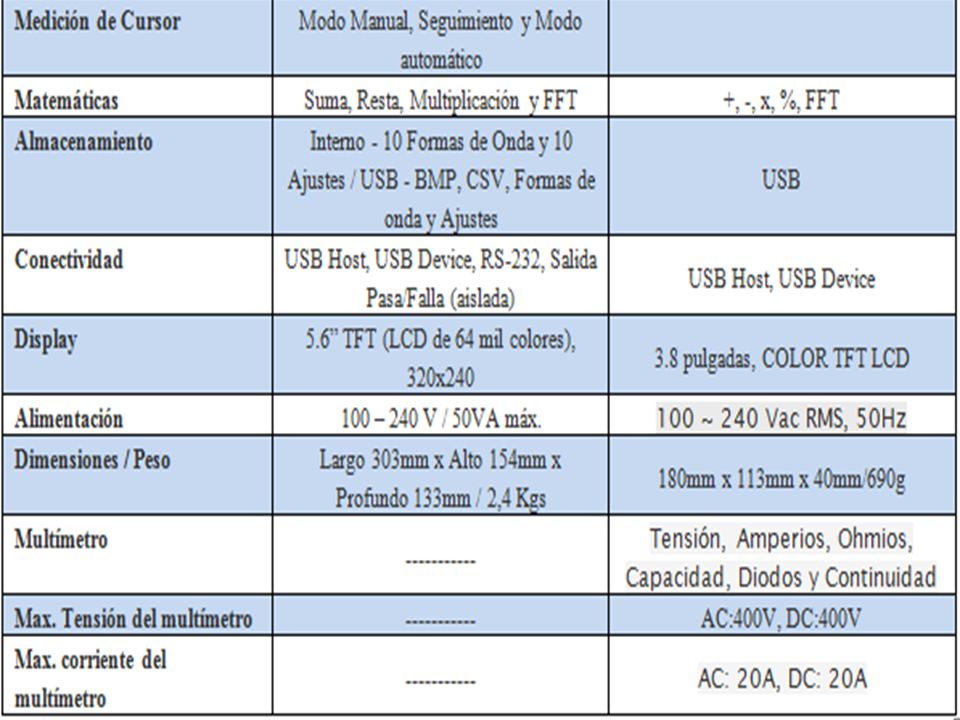

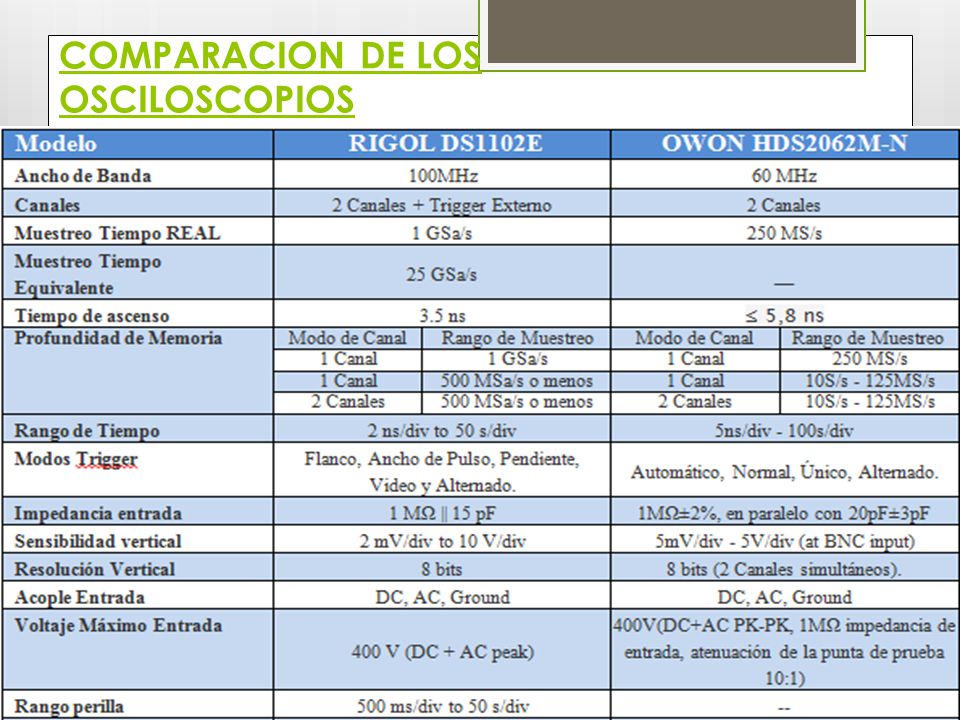

57 COMPARACION DE LOS OSCILOSCOPIOS

58
