1 Códigos de Barras

2 Qué Es Un Código De Barras?
El Código de barras es conocido como la tecnología de captura automática de información que permite identificar productos y servicios mediante un código numérico que por lo general se combina con uno alfabetico, es un sistema sencillo para ser implementado en cualquier tipo de organización, independientemente de su tamaño o función. Los códigos numéricos y alfabéticos se representan gráficamente por un símbolo rectangular , un conjunto de barras y espacios que permiten la lectura automática de la información con un láser de pistola, plano o de lápiz se realiza la lectura que identifica el producto.

3 Qué Es Un Código De Barras?
El código de barras presenta dos características basicas en su utilización: la rapidez y la seguridad en la transmisión de la información. Un código conteniendo información de 20 caracteres, puede ser leído, decodificado e ingresado a una computadora en menos de un segundo, constituyendo un ahorro en tiempo de más de siete veces que si se hiciera en forma manual. . Además, la transmisión fiel garantiza una seguridad del 100% de los datos.

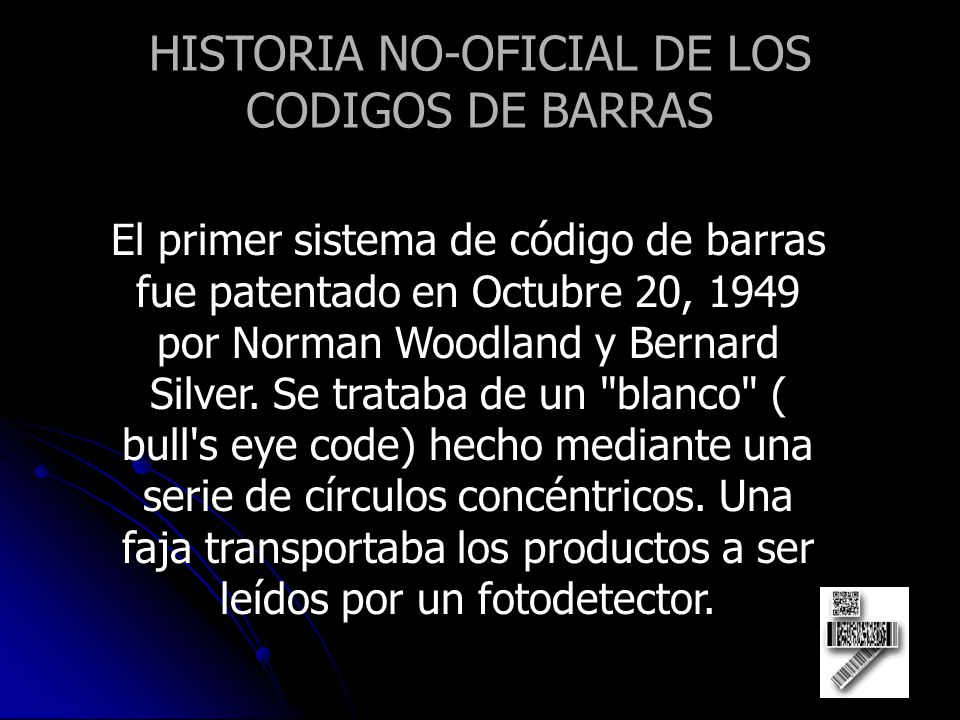

4 HISTORIA NO-OFICIAL DE LOS CODIGOS DE BARRAS
El primer sistema de código de barras fue patentado en Octubre 20, 1949 por Norman Woodland y Bernard Silver. Se trataba de un "blanco" ( bull's eye code) hecho mediante una serie de círculos concéntricos. Una faja transportaba los productos a ser leídos por un fotodetector.

5 LOS SESENTAS 1961 es el año de aparición del primer escáner fijo de códigos de barras instalado por Sylvania General Telephone. Este aparato leía barras de colores rojo, azul, blanco y negro identificando vagones de ferrocarriles. Para 1967  la Asociación de Ferrocarriles de Norteamérica ( EEUU) aplica códigos de barras para control de tránsito de embarques. El proyecto no duró mucho por falta de adecuado mantenimiento de las etiquetas conteniendo los códigos. En 1967 la sucursal de Cincinnati (Ohio, EEUU) la cadena de supermercados Kroger instala el primer sistema de "retail" basado en códigos de barras. Al cliente que encontraba un código que no se podía escanear correctamente se le ofrecía cupones de compra gratis!!! 1969, el láser hace su aparición. Usando luz de gas de Helio-Neón, el primer escáner fijo es instalado. su costo: $10 000!!!!. Hoy por hoy el mismo tipo de escáner estaría costando menos de $ A fines de los años 60 y comienzos de los 70 aparecieron las primeras aplicaciones    industriales pero solo para manejo de información. En 1969, Rust-Oleum fue el primero en interactuar un lector de códigos con un computador (ordenador). El programa ejecutaba  funciones de mantenimiento de inventarios e impresión de    reportes de embarque.

6 LOS SETENTAS En 1970 aparece el primer terminal portátil de datos fabricado por Norand. Este utilizaba un "wand" o lápiz de contacto. El código Plessey hace su aparición en Inglaterra ( The Plessey Company, Dorset, Inglaterra), para control de archivos en organismos militares en Su aplicación se difundió para control de documentos en bibliotecas. Codabar aparece en 1971 y encuentra su mayor aplicación en los bancos de sangre, donde un medio de identificación y verificación  automatica eran indispensables. Buick ( si, la fábrica de automóviles) utilizó identificación automática en las operaciones de ensamble de transmisiones, también por los años 70. El sistema era utilizado para conteo de los diferentes tipos de transmisión ensamblados diariamente. Todo un exito.

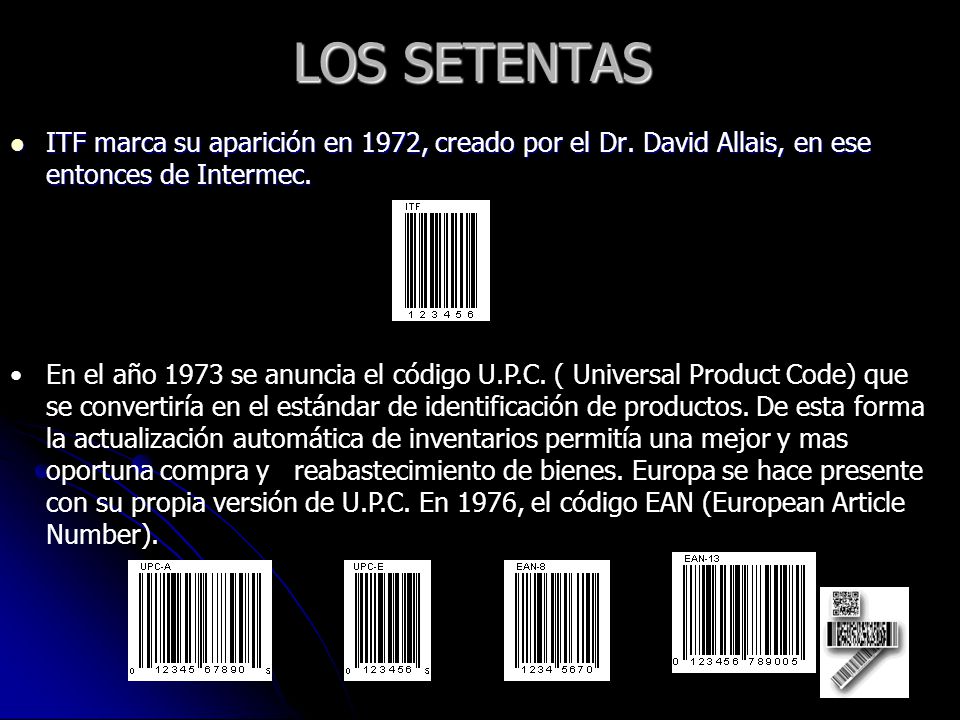

7 LOS SETENTAS ITF marca su aparición en 1972, creado por el Dr. David Allais, en ese entonces de Intermec. En el año 1973 se anuncia el código U.P.C. ( Universal Product Code) que se convertiría en el estándar de identificación de productos. De esta forma la actualización automática de inventarios permitía una mejor y mas oportuna compra y   reabastecimiento de bienes. Europa se hace presente con su propia versión de U.P.C. En 1976, el código EAN (European Article Number).

8 LOS SETENTAS En 1974, nuevamente el Dr. Allais conjuntamente con Ray Stevens de Intermec inventan el codigo 39, el primero de tipo alfanumérico.     El primer sistema patentado de verificación de códigos de barras por medio de láser aparece en el mercado en 1978.

9 LOS OCHENTAS Esto es el PostNet,  aparece en 1980  siendo usado por el Servicio Postal de los EEUU. La tecnología de CCD (Charge Coupled Device) es aplicada en un escáner, En la actualidad este tipo de tecnología tiene bastante difusión en el mercado asiático, mientras que el láser domina en el mundo occidental. En ese año también aparece el código 128, de tipo alfanumérico. Aparece la norma ANSI MH10.8M  que específica las características técnicas de los códigos 39, Codabar, e ITF (Interleaved Two of Five). El Dr. Allais es incansable. En 1987 desarrolla el primer código bidimensional, el código 49. Le sigue Ted Williams ( Laser Light Systems) con el código 16K (1988).

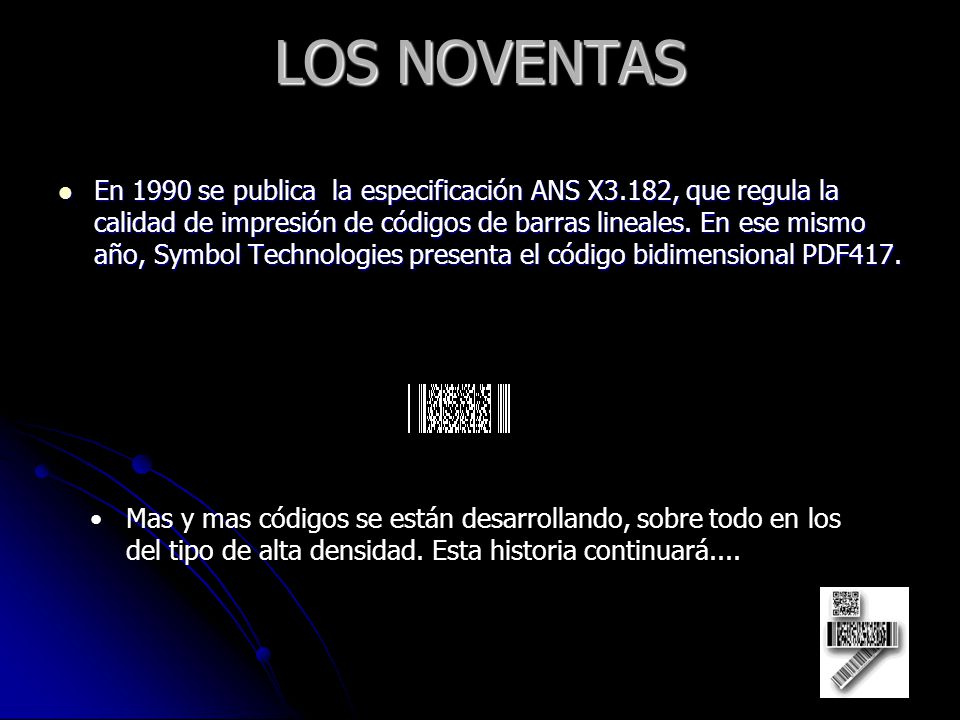

10 LOS NOVENTAS En 1990 se publica  la especificación ANS X3.182, que regula la calidad de impresión de códigos de barras lineales. En ese mismo año, Symbol Technologies presenta el código bidimensional PDF417. Mas y mas códigos se están desarrollando, sobre todo en los del tipo de alta densidad. Esta historia continuará....

11 Códigos de Barras de Dos Dimensiones
El Mayor avance en tecnología de Código de Barras en los últimos años.

12 Códigos de Barras de Dos Dimensiones
Los códigos de barras tradicionales, como éste Obviamente tienen altura y longitud. Para la mayoría de la gente, esto es considerado como un objeto bi-dimensional. Entonces, ¿por qué nos referimos a ellos como símbolos de una dimensión? Porque, al leerse, únicamente el ancho de las barras y los espacios se toman en cuenta. Otro aspecto importante de los códigos de una dimensión,es que estos símbolos no contienen información en sí misma, sino más bien representan la clave para accesar un registro de alguna base de datos en donde realmente reside la información.

13 Códigos de Barras de Dos Dimensiones
Los códigos bidimensionales invierten esta situación. Los datos están codificados en la altura y longitud del símbolo, y la cantidad de información que puede contener un solo código es significativamente mayor a la almacenable en los símbolos tradicionales. De hecho, en un código del tamaño de una estampilla postal se pueden almacenar ¡más de mil caracteres alfanuméricos! Obviamente, la principal ventaja de utilizar códigos de 2 dimensiones es el potencial de que una producto "viaje" con una gran cantidad de información sobre sí mismo que además puede ser leída de manera rápida y confiable

14 Códigos de Barras de Dos Dimensiones
Para leer códigos de 2 dimensiones (2D) se usan lectores diferentes a los utilizados para captar los símbolos tradicionales (1D). Actualmente existen 2 métodos de lectura. El primero y más común utiliza un rayo láser que no sólo se mueve de izquierda a derecha, sino también de arriba a abajo en lo que se conoce como un patrón de rastreo o "raster". El segundo método aplica tecnología CCD, similar a la utilizada en las cámaras de video y máquinas de fax. Los lectores CCD tienen un arreglo bidimensional de fotosensores que escanean la imagen en su totalidad.

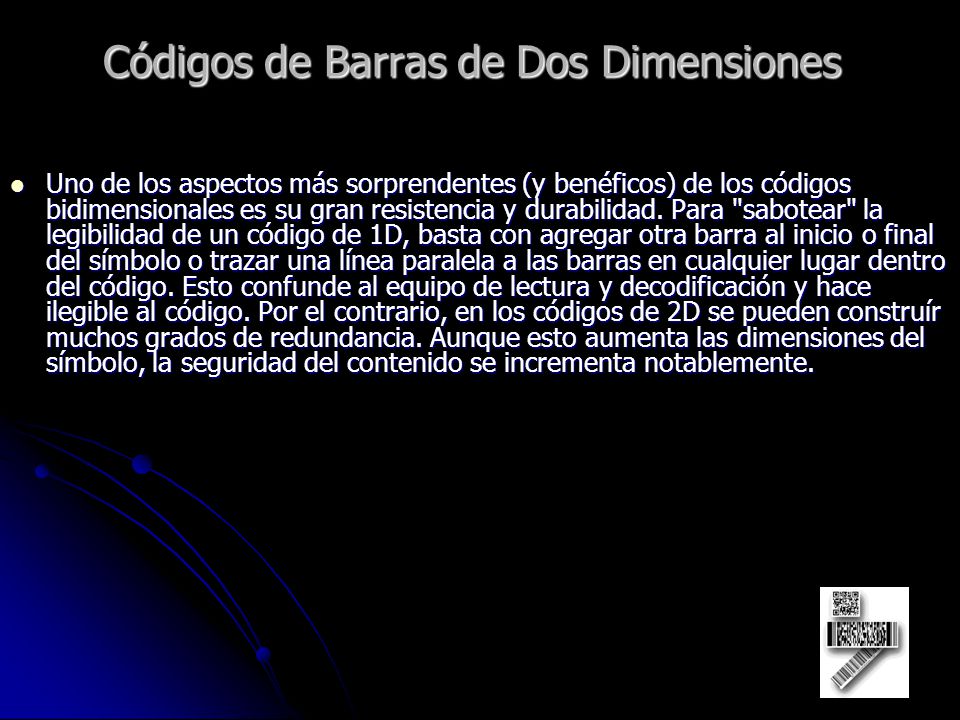

15 Códigos de Barras de Dos Dimensiones
Uno de los aspectos más sorprendentes (y benéficos) de los códigos bidimensionales es su gran resistencia y durabilidad. Para "sabotear" la legibilidad de un código de 1D, basta con agregar otra barra al inicio o final del símbolo o trazar una línea paralela a las barras en cualquier lugar dentro del código. Esto confunde al equipo de lectura y decodificación y hace ilegible al código. Por el contrario, en los códigos de 2D se pueden construír muchos grados de redundancia. Aunque esto aumenta las dimensiones del símbolo, la seguridad del contenido se incrementa notablemente.

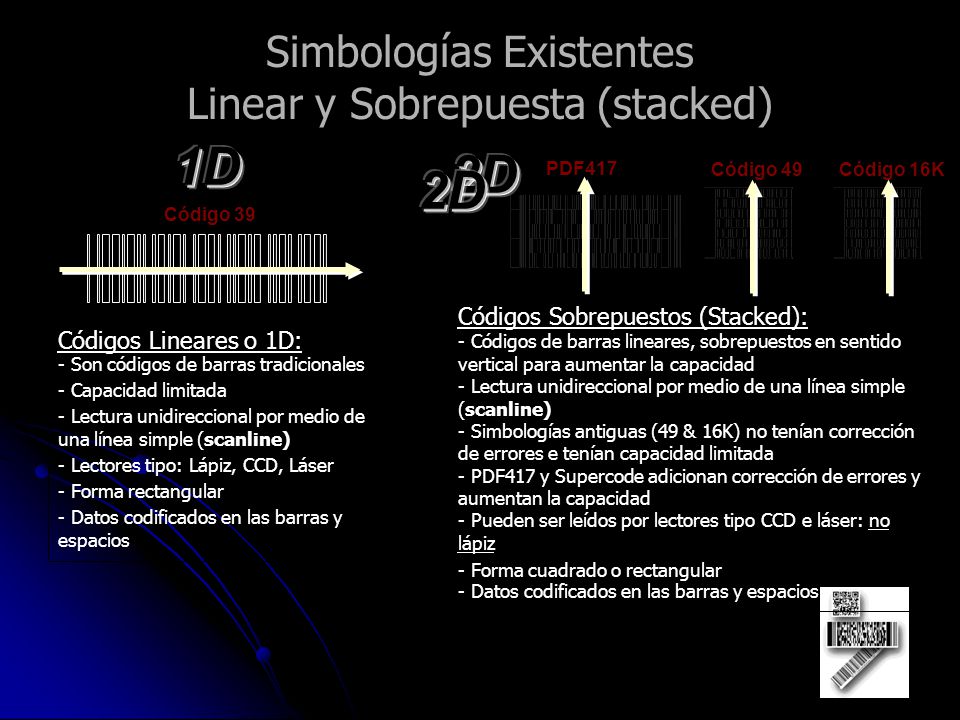

16 Simbologías Existentes Linear y Sobrepuesta (stacked)
PDF417 Código 49 Código 16K Código 39 Códigos Sobrepuestos (Stacked): - Códigos de barras lineares, sobrepuestos en sentido vertical para aumentar la capacidad - Lectura unidireccional por medio de una línea simple (scanline) - Simbologías antiguas (49 & 16K) no tenían corrección de errores e tenían capacidad limitada - PDF417 y Supercode adicionan corrección de errores y aumentan la capacidad - Pueden ser leídos por lectores tipo CCD e láser: no lápiz - Forma cuadrado o rectangular - Datos codificados en las barras y espacios Códigos Lineares o 1D: - Son códigos de barras tradicionales - Capacidad limitada - Lectura unidireccional por medio de una línea simple (scanline) - Lectores tipo: Lápiz, CCD, Láser - Forma rectangular - Datos codificados en las barras y espacios

17 Simbologías Existentes Códigos Matriciales
Code One Códigos Matriciales 2D (Bi-dimensionales) Datos codificados en los elementos (no en las barras y espacios) Forma “tablero de ajedrez” con un localizador Alta capacidad de almacenamiento (hasta 2Kb, 3Kb Aztec) Lectura Omni-direccional Necesita lector tipo “Matriz CCD/cámara de vídeo”; no puede ser leido con lector linear CCD o láser! Data Matrix MaxiCode 2D UPS Pkg # Andrew Longacre, Jr. Welch Allyn, Inc. 4619 Jordan Rd. Skaneateles Falls, NY 13153

18 Oportunidades y Aplicaciones en 2D

19 Oportunidades Existen grandes oportunidades en los siguientes mercados: Correos Envíos de Paquetes (Parcel/Package) Fabricación Adquisición de Datos en Sistemas de Paradas Múltiplas (rutas de vendas, etc…) 12

20 Aplicaciones Posibilidad de leer varios tipos de códigos y simbologías
OCR Captura de Imagen Firmas Formularios Cartas Certificadas / Timbradas (sin estampilla) Ordenamiento (Sortation) POS (PDV) Indicia usando código de barras AZTEC (2D)

21 Envío de Paquetes (Parcel / Package)
Aplicaciones Simbologías Múltiples Enfasis en 2D Maxi / Multi - Code OCR Captura de Firmas Imagen del Paquete/Receptor Documentación Seguimiento del Paquete EDI Potenciales Usuarios Federal Express Aerocav DHL MRW Etiqueta de UPS

22 Fabricación Aplicaciones Seguimiento de partes individuales.
Códigos matriciales (2D) Captura de imágenes Partes pequeñas Data Matrix mucho mejor que Micro-PDF Seguimiento de partes individuales. Seguimiento de partes y control de calidad durante el ciclo completo de fabricación Data Matrix usado en partes pequeñas

23 Aplicaciones en Captura de Datos - Paradas Múltiples
Códigos múltiples Captura de firmas Captura de documentos (imagen) Seguimiento de paquetes Captura de Firmas EDI Potenciales Usuarios Coca-Cola Pepsi-cola Distribuidores con entrega e/o ventas Firma Capturada

24 Otras Aplicaciones Análisis Clínicas Exposiciones
Regulación de Equipos Identificación Seguimiento de muestras Exposiciones Captura de información de visitantes Etiqueta de Reactivo Usado Tarjeta de Visita c/ Código Aztec

25 Otras Aplicaciones (cont.)
Venta Detalle - POS Productos Devueltos Lectura Omni-direccional Captura de Firmas Gobierno Renovación de Matriculas (automóviles) Carnet de Manejo Identidad Lectura Omni-direccional rápida Carnet de Manejo de New York con código PDF417

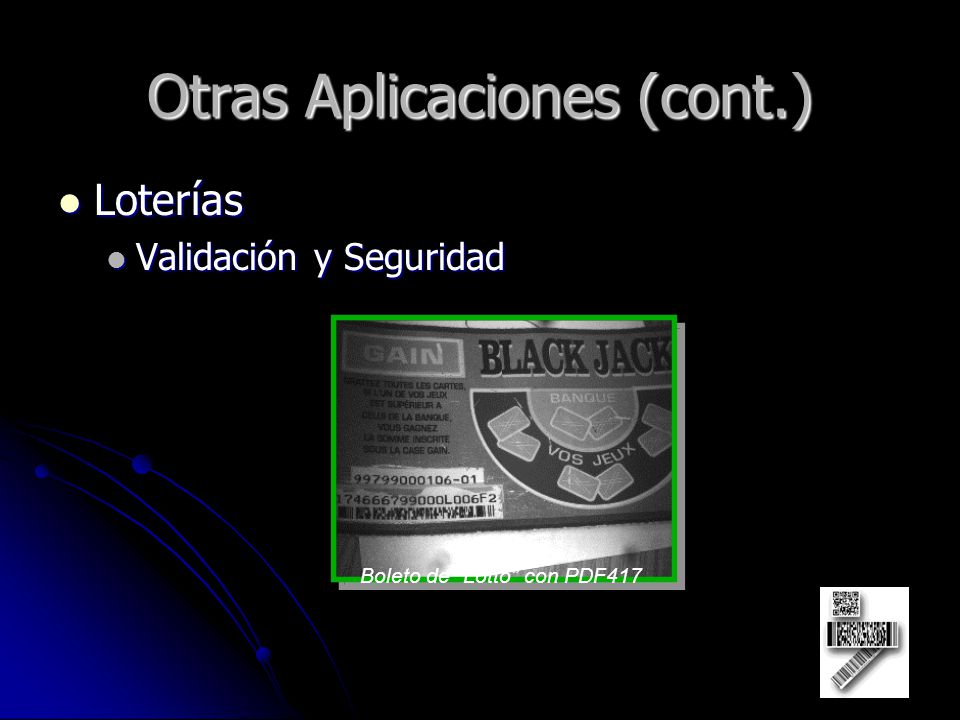

26 Otras Aplicaciones (cont.)
Loterías Validación y Seguridad Boleto de “Lotto” con PDF417

27 Otras Aplicaciones (cont.)
Bancos Validación de Depósitos Verificación de Firmas Seguridad en Cheques Comerciales Captura de Imagen del Cheque Fotografía del Cliente Firma Codificada en parte posterior del cheque

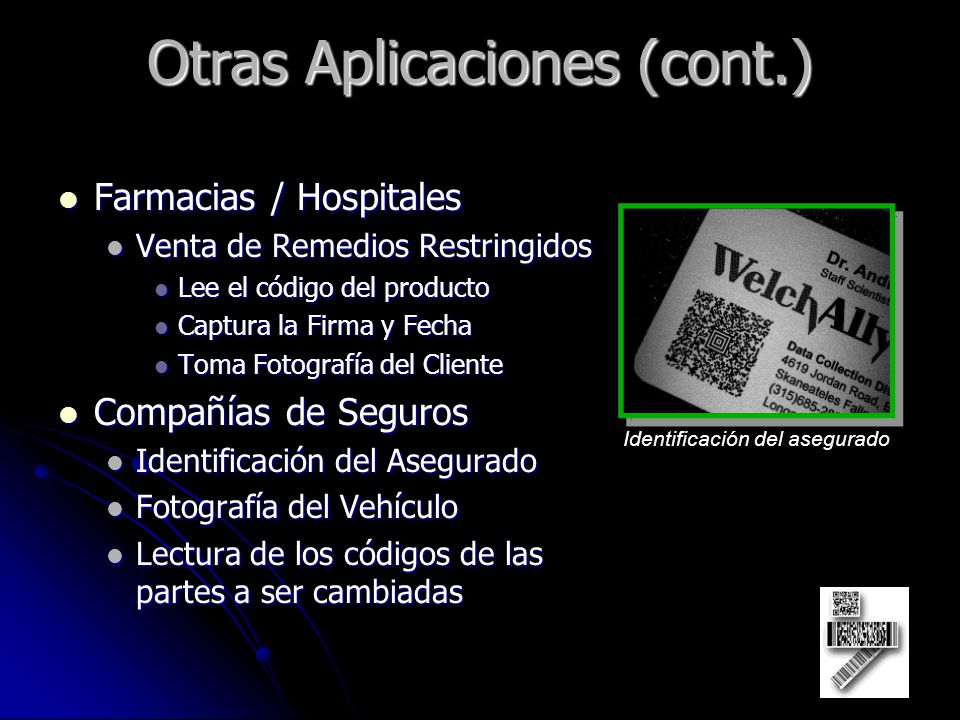

28 Otras Aplicaciones (cont.)
Farmacias / Hospitales Venta de Remedios Restringidos Lee el código del producto Captura la Firma y Fecha Toma Fotografía del Cliente Compañías de Seguros Identificación del Asegurado Fotografía del Vehículo Lectura de los códigos de las partes a ser cambiadas Identificación del asegurado

29 Otras Aplicaciones (cont.)
Estadísticas en Cupones Cupones impresos con código Aztec que contienen información demográfica del receptor. Análisis de efectividad (sin depender del emisor) Códigos Múltiples Leer varios códigos de una sola vez 24

30 Símbolos de 2D Ejemplos

31 Símbolos de 2D Matrix

32 Estructura de Hardware P.O.S
Printer de Recibo Gavetas de dinero Monitor y teclados compactos Lectores de codigo de barra Computador

33 Hardware Complementario
Impresion de Codigos de Barras Touch Screen Time Attendance Coleccion de Data

34 Aspectos del Mercado Hardware Software Comunicacion Asesoria
Desarrollo y su posterior instalacion

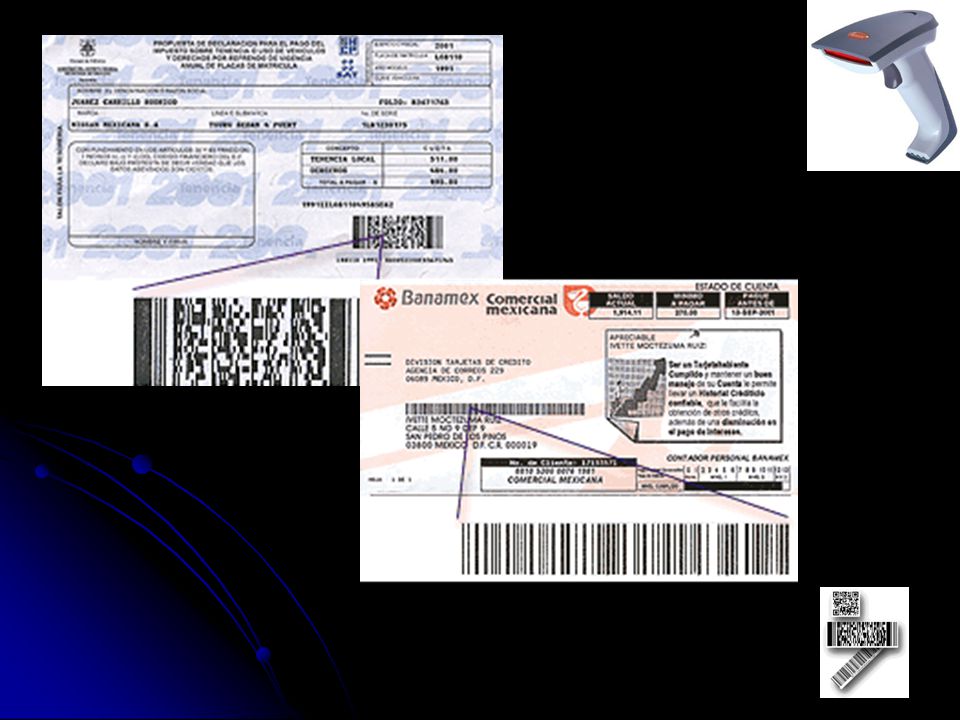

35

36 Gracias….
