ONDAS SEGÚN RELACIÓN ENTRE DIRECCIÓN DE PROPAGACIÓN Y DE VIBRACIÓN

Presentación del tema: "ONDAS SEGÚN RELACIÓN ENTRE DIRECCIÓN DE PROPAGACIÓN Y DE VIBRACIÓN"— Transcripción de la presentación:

1 ONDAS SEGÚN RELACIÓN ENTRE DIRECCIÓN DE PROPAGACIÓN Y DE VIBRACIÓN

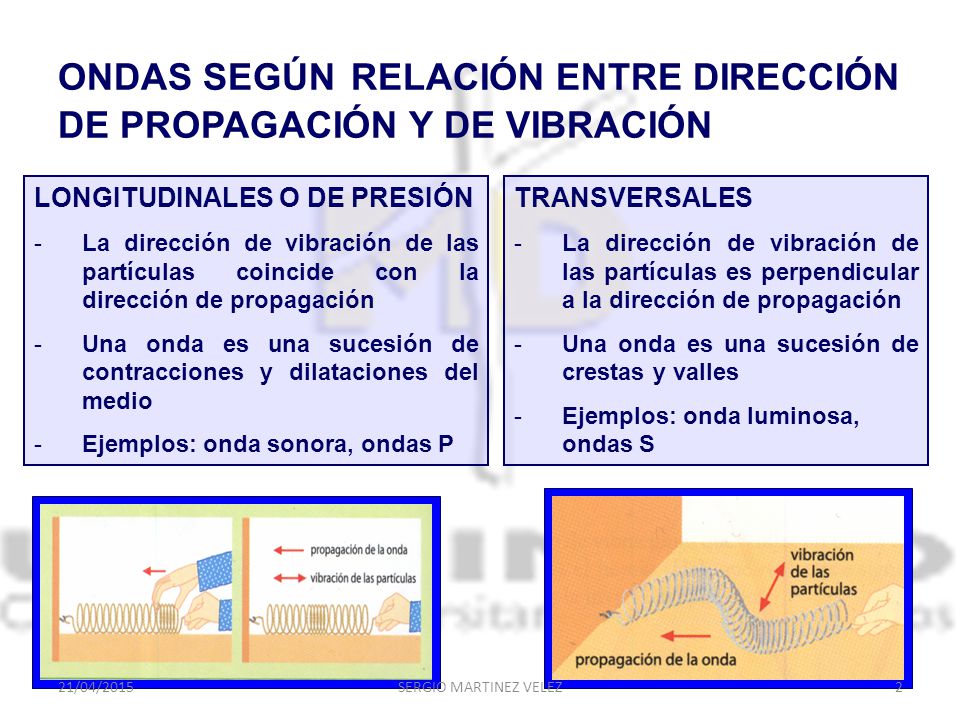

LONGITUDINALES O DE PRESIÓN La dirección de vibración de las partículas coincide con la dirección de propagación Una onda es una sucesión de contracciones y dilataciones del medio Ejemplos: onda sonora, ondas P TRANSVERSALES La dirección de vibración de las partículas es perpendicular a la dirección de propagación Una onda es una sucesión de crestas y valles Ejemplos: onda luminosa, ondas S ONDAS SEGÚN RELACIÓN ENTRE DIRECCIÓN DE PROPAGACIÓN Y DE VIBRACIÓN LONGITUDINALES O DE PRESIÓN La dirección de vibración de las partículas coincide con la dirección de propagación Una onda es una sucesión de contracciones y dilataciones del medio Ejemplos: onda sonora, ondas P TRANSVERSALES La dirección de vibración de las partículas es perpendicular a la dirección de propagación Una onda es una sucesión de crestas y valles Ejemplos: onda luminosa, ondas S 13/04/2017 SERGIO MARTINEZ VELEZ

2 ONDAS SEGÚN RELACIÓN ENTRE DIRECCIÓN DE PROPAGACIÓN Y DE VIBRACIÓN
LONGITUDINALES O DE PRESIÓN La dirección de vibración de las partículas coincide con la dirección de propagación Una onda es una sucesión de contracciones y dilataciones del medio Ejemplos: onda sonora, ondas P TRANSVERSALES La dirección de vibración de las partículas es perpendicular a la dirección de propagación Una onda es una sucesión de crestas y valles Ejemplos: onda luminosa, ondas S ONDAS SEGÚN RELACIÓN ENTRE DIRECCIÓN DE PROPAGACIÓN Y DE VIBRACIÓN LONGITUDINALES O DE PRESIÓN La dirección de vibración de las partículas coincide con la dirección de propagación Una onda es una sucesión de contracciones y dilataciones del medio Ejemplos: onda sonora, ondas P TRANSVERSALES La dirección de vibración de las partículas es perpendicular a la dirección de propagación Una onda es una sucesión de crestas y valles Ejemplos: onda luminosa, ondas S 13/04/2017 SERGIO MARTINEZ VELEZ

3 EJEMPLOS DE ONDAS LONGITUDINALES
ONDA SONORA ONDA EN UN MUELLE 13/04/2017 SERGIO MARTINEZ VELEZ

4 ONDAS EN UN MUELLE ONDA LONGITUDINAL ONDA TRANSVERSAL 13/04/2017
SERGIO MARTINEZ VELEZ

5 ONDAS SISMICAS TRANSVERSALES LONGITUDINALES 13/04/2017
SERGIO MARTINEZ VELEZ

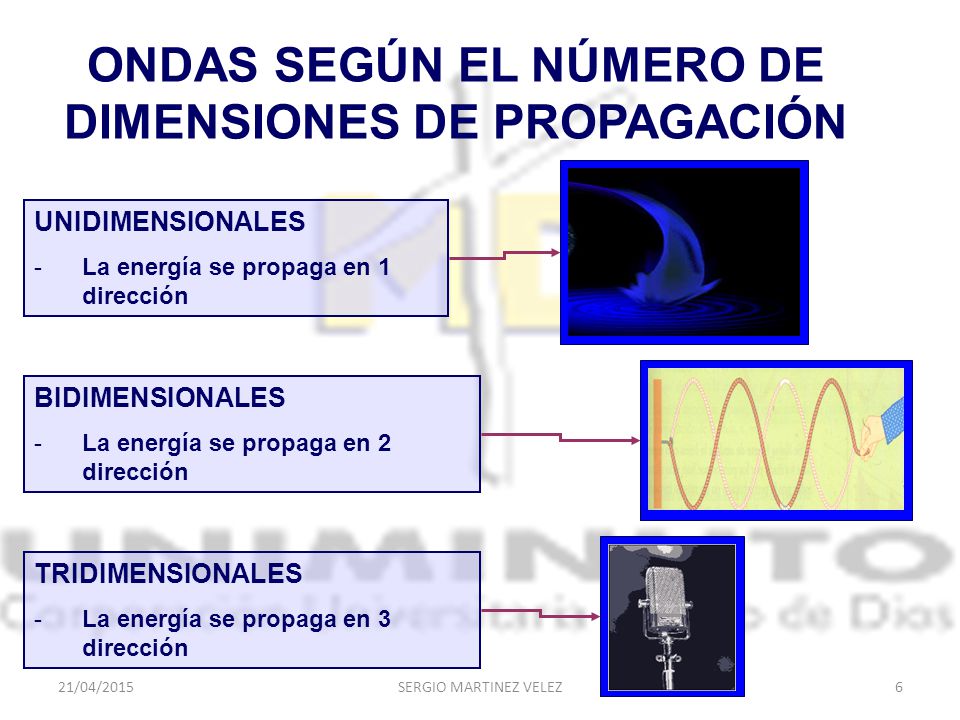

6 ONDAS SEGÚN EL NÚMERO DE DIMENSIONES DE PROPAGACIÓN
UNIDIMENSIONALES La energía se propaga en 1 dirección BIDIMENSIONALES La energía se propaga en 2 dirección ONDAS SEGÚN EL NÚMERO DE DIMENSIONES DE PROPAGACIÓN UNIDIMENSIONALES La energía se propaga en 1 dirección BIDIMENSIONALES La energía se propaga en 2 dirección TRIDIMENSIONALES La energía se propaga en 3 dirección TRIDIMENSIONALES La energía se propaga en 3 dirección 13/04/2017 SERGIO MARTINEZ VELEZ

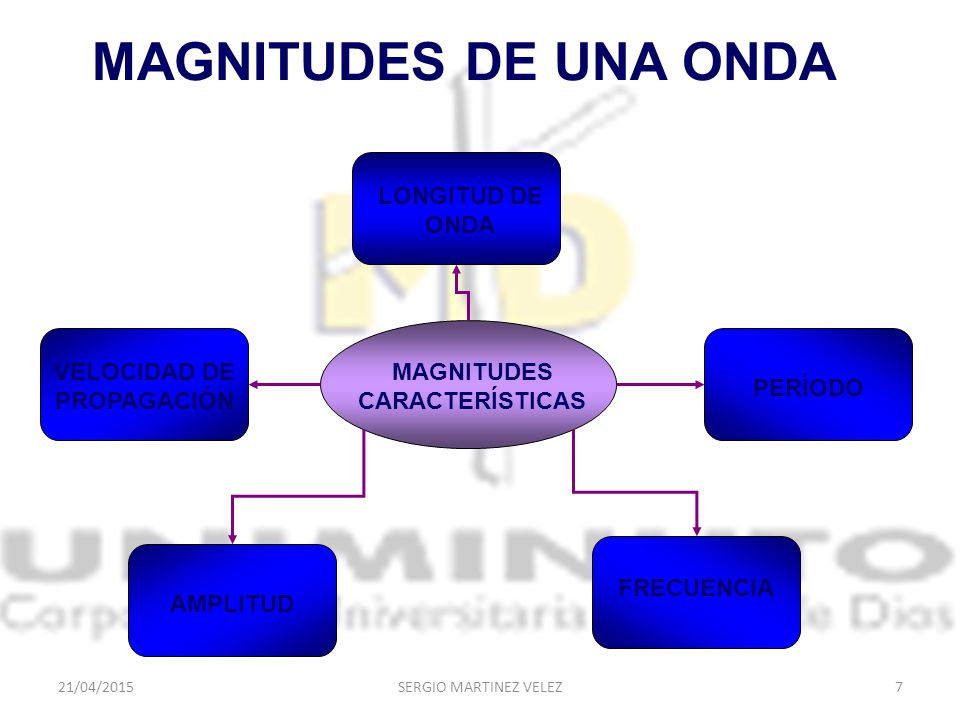

7 VELOCIDAD DE PROPAGACIÓN MAGNITUDES CARACTERÍSTICAS
MAGNITUDES DE UNA ONDA LONGITUD DE ONDA VELOCIDAD DE PROPAGACIÓN MAGNITUDES CARACTERÍSTICAS PERÍODO Las magnitudes que permiten diferenciar y clasificar las ondas son: Longitud de onda Periodo Frecuencia Amplitud Velocidad de propagación FRECUENCIA AMPLITUD 13/04/2017 SERGIO MARTINEZ VELEZ

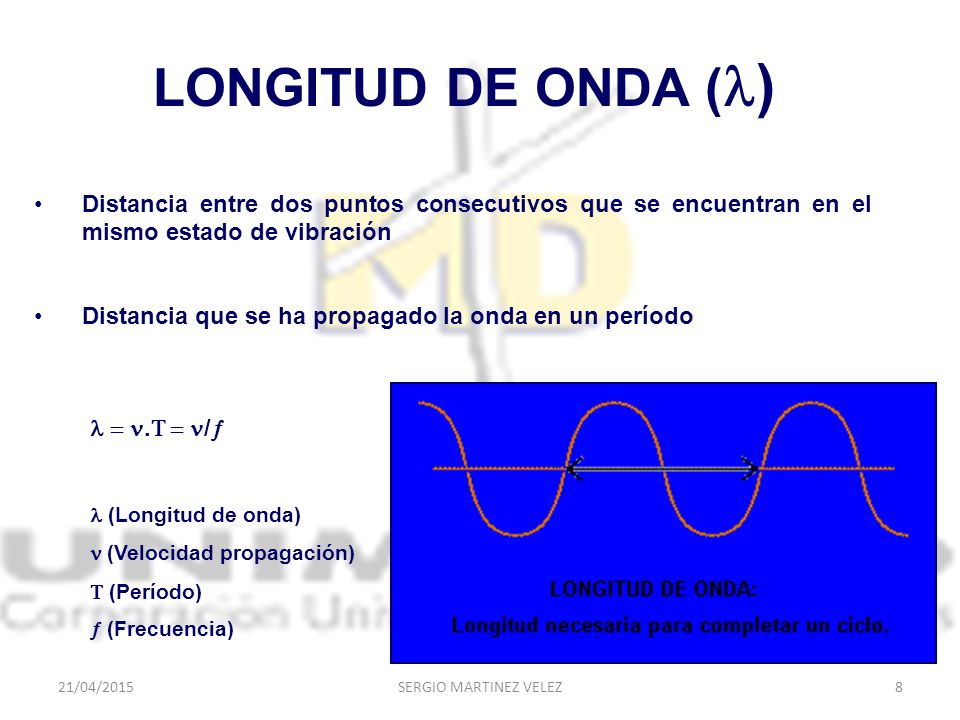

8 LONGITUD DE ONDA () Distancia entre dos puntos consecutivos que se encuentran en el mismo estado de vibración Distancia que se ha propagado la onda en un período   .  / LONGITUD DE ONDA Distancia entre dos puntos consecutivos que se encuentran en el mismo estado de vibración. En una onda transversal es la distancia entre dos crestas o valles consecutivos. En una onda longitudinal distancia entre dos concentraciones o dilataciones consecutivas. También es la longitud que ha recorrido la onda por un medio determinado en un tiempo igual al período, es decir mientras el centro emisor ha efectuado una vibración completa (o lo que es lo mismo distancia que avanza la onda en un período).   .  / Donde: (Longitud de onda)  (Velocidad propagación)  (Período)  (Frecuencia)  (Longitud de onda)  (Velocidad propagación)  (Período)  (Frecuencia) 13/04/2017 SERGIO MARTINEZ VELEZ

9 PERÍODO (T) Tiempo que tarda cada punto en recorrer una oscilación completa Tiempo que tarda una onda en reproducirse PERÍODO Tiempo que tarda cada punto en recorrer una oscilación completa Tiempo que tarda una onda en reproducirse Se expresa en el SI en sg 13/04/2017 SERGIO MARTINEZ VELEZ

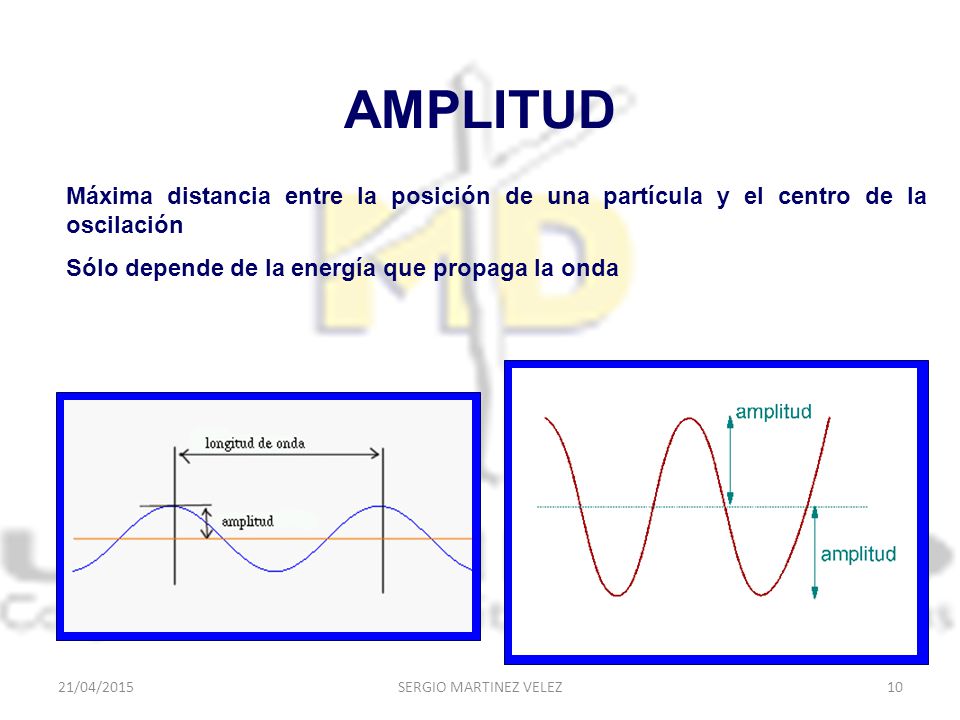

10 AMPLITUD Máxima distancia entre la posición de una partícula y el centro de la oscilación Sólo depende de la energía que propaga la onda AMPLITUD Es la máxima elongación con la que vibran las partículas del medio, es decir, máxima distancia entre la posición de una partícula y el centro de la oscilación. También, distancia máxima que hay entre un punto de una onda y la posición de equilibrio. Sólo depende de la energía que propaga la onda 13/04/2017 SERGIO MARTINEZ VELEZ

11 FRECUENCIA () FRECUENCIA
El número de vibraciones que realiza una partícula en la unidad de tiempo Número de veces que se reproduce la onda en la unidad de tiempo = 1/T expresado en s-1 o hertzio (Hz) A veces se utilizan los ciclos por segundo (cps) 1cps=1Hz FRECUENCIA El número de vibraciones que realiza una partícula en la unidad de tiempo Número de veces que se reproduce la onda en la unidad de tiempo Es la inversa del período 1/T en el SI sus unidades son el s-1 que se llama hertzio (hz). A veces se utilizan los ciclos por segundo (cps) o vibraciones por segundo 1hz=1cps 13/04/2017 SERGIO MARTINEZ VELEZ

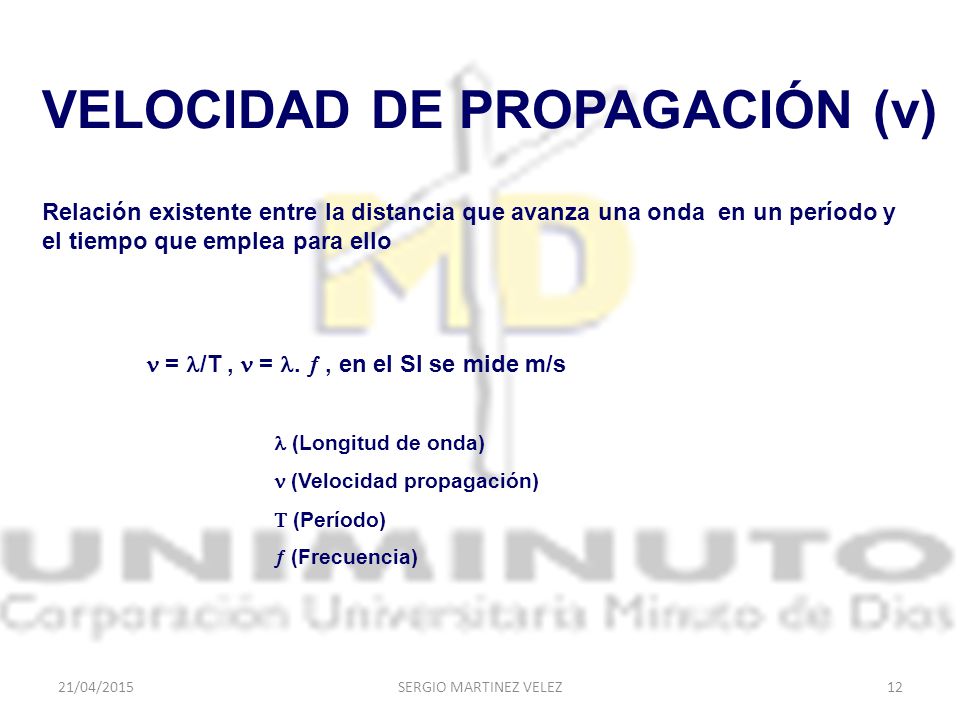

12 VELOCIDAD DE PROPAGACIÓN (v)
Relación existente entre la distancia que avanza una onda en un período y el tiempo que emplea para ello  = /T ,  = .  , en el SI se mide m/s  (Longitud de onda)  (Velocidad propagación)  (Período)  (Frecuencia) VELOCIDAD DE PROPAGACIÓN Relación existente entre la distancia que avanza una onda en un período y el tiempo que emplea para ello  = /T ,  = .  , en el SI se mide m/s  (Longitud de onda)  (Velocidad propagación)  (Período) (Frecuencia) Las ondas viajan con una velocidad específica que depende de las propiedades del medio (elasticidad y rigidez) Si el medio es homogéneo e isótropo la velocidad es igual en todas las direcciones 13/04/2017 SERGIO MARTINEZ VELEZ

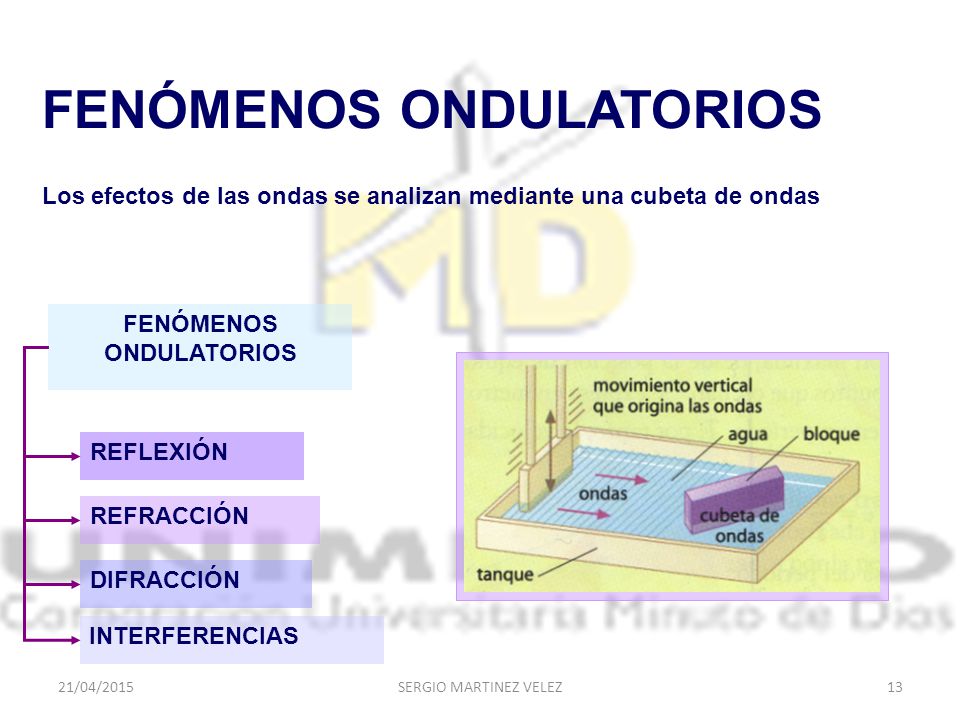

13 FENÓMENOS ONDULATORIOS
Los efectos de las ondas se analizan mediante una cubeta de ondas FENÓMENOS ONDULATORIOS REFLEXIÓN FENÓMENOS ONDULATORIOS Aunque definir qué es una onda es algo difícil, explicar qué hace y cómo se comporta resulta más sencillo. El método más adecuado para estudiar el comportamiento de los fenómenos ondulatorios consiste en utilizar una cubeta de ondas, en las que estas se propagan en la superficie del agua poco profunda. REFRACCIÓN DIFRACCIÓN INTERFERENCIAS 13/04/2017 SERGIO MARTINEZ VELEZ

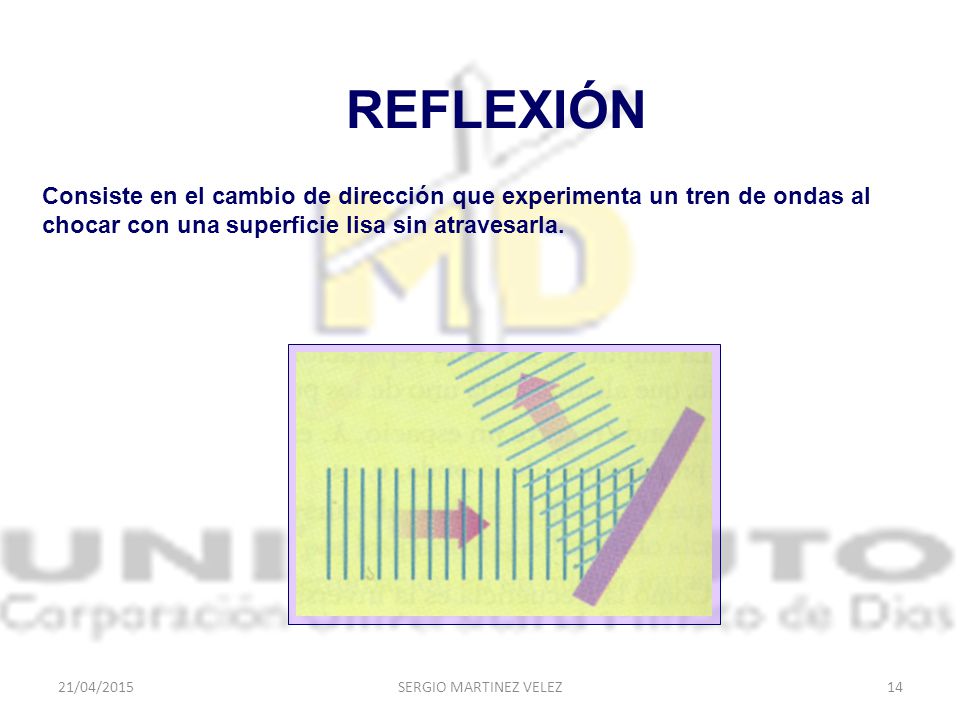

14 REFLEXIÓN Consiste en el cambio de dirección que experimenta un tren de ondas al chocar con una superficie lisa sin atravesarla. El fenómeno de la reflexión consiste en el cambio de dirección que experimenta un tren de ondas al chocar con una superficie lisa sin atravesarla. 13/04/2017 SERGIO MARTINEZ VELEZ

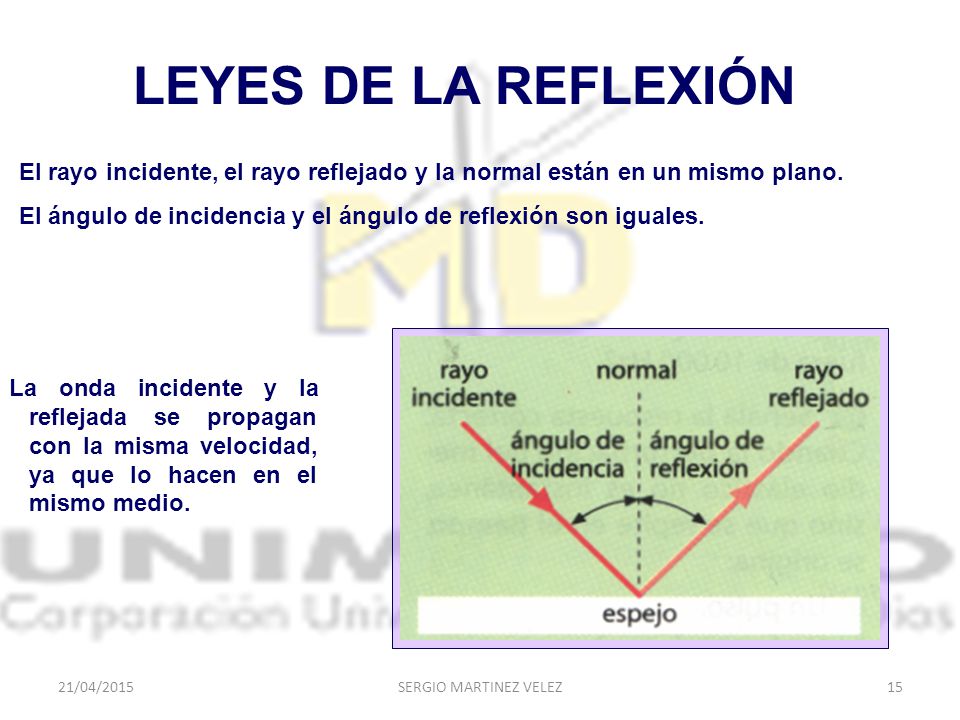

15 LEYES DE LA REFLEXIÓN El rayo incidente, el rayo reflejado y la normal están en un mismo plano. El ángulo de incidencia y el ángulo de reflexión son iguales. La onda incidente y la reflejada se propagan con la misma velocidad, ya que lo hacen en el mismo medio. LEYES DE LA REFLEXIÓN El rayo incidente, el rayo reflejado y la normal están en un mismo plano. El ángulo de incidencia, formado por el rayo incidente y la normal, y el ángulo de reflexión, formado por la normal y el rayo reflejado, son iguales. La onda incidente y la reflejada se propagan con la misma velocidad, ya que lo hacen en el mismo medio. 13/04/2017 SERGIO MARTINEZ VELEZ

16 REFRACCIÓN Cambio de velocidad que experimenta un tren de ondas cuando pasa de un medio a otro de distinta profundidad o densidad. El fenómeno de la refracción consiste en el cambio de velocidad que experimenta un tren de ondas cuando pasa de un medio a otro de distinta profundidad o densidad. 13/04/2017 SERGIO MARTINEZ VELEZ

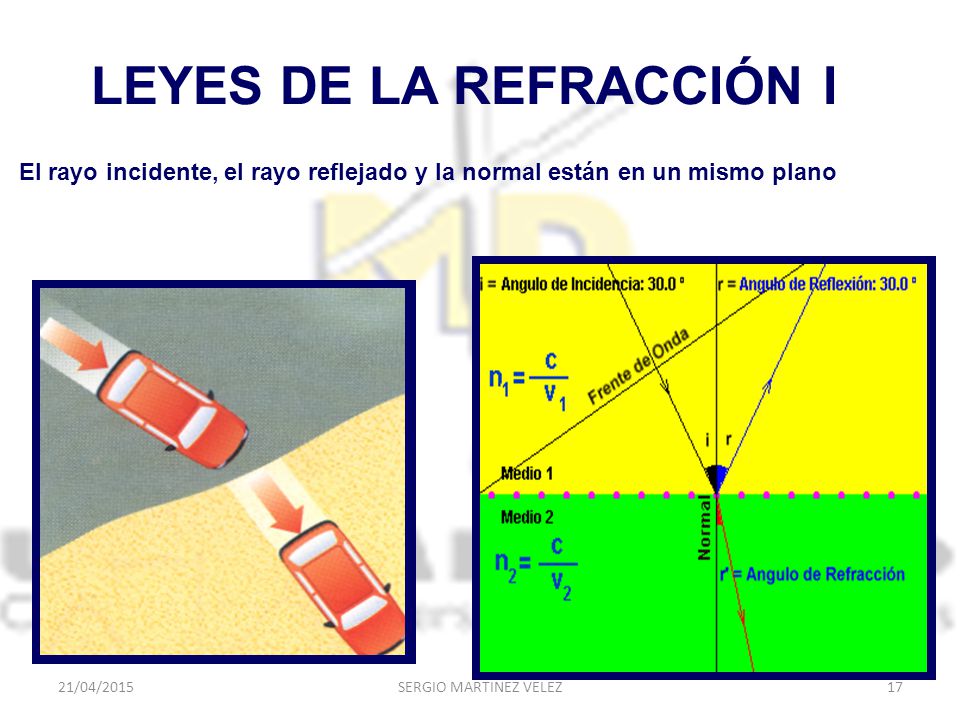

17 LEYES DE LA REFRACCIÓN I
El rayo incidente, el rayo reflejado y la normal están en un mismo plano LEYES DE LA REFRACCIÓN El rayo incidente, el rayo reflejado y la normal están en un mismo plano. 13/04/2017 SERGIO MARTINEZ VELEZ

18 LEYES DE LA REFRACCIÓN II

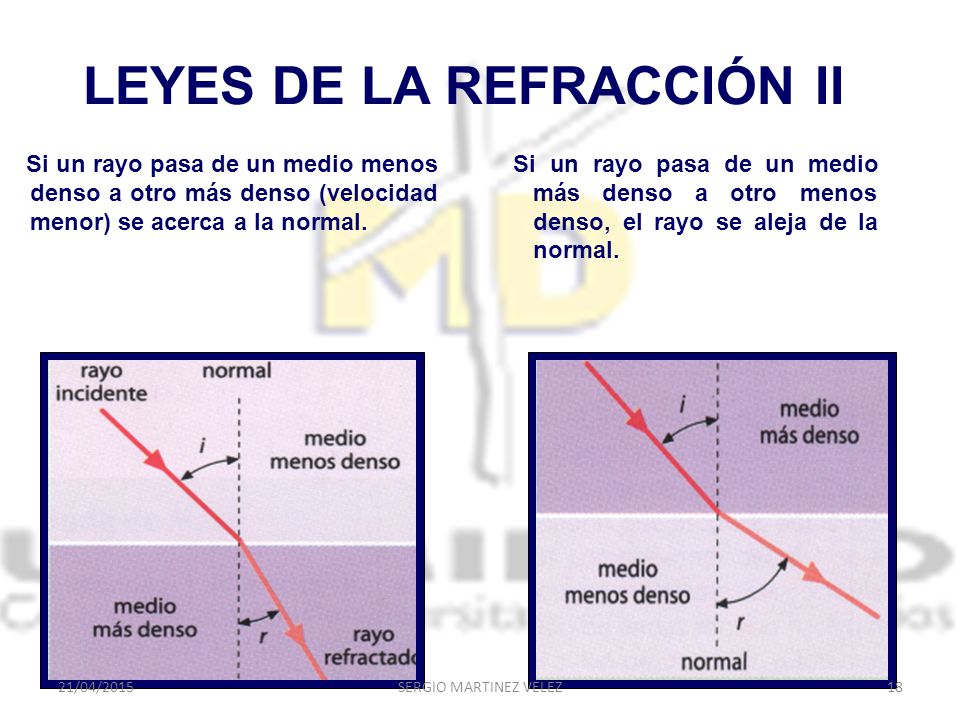

 Si un rayo pasa de un medio menos denso a otro más denso (velocidad menor) se acerca a la normal. Si un rayo pasa de un medio más denso a otro menos denso, el rayo se aleja de la normal. LEYES DE LA REFRACCIÓN Cuando un rayo pasa de un medio menos denso a otro más denso, en el que su velocidad es menor, se acerca a la normal. Si pasa de un medio más denso a otro menos denso, el rayo se aleja de la normal.  Un rayo que llegue perpendicularmente a la superficie de separación de los dos medios se refracta sin desviarse. 13/04/2017 SERGIO MARTINEZ VELEZ

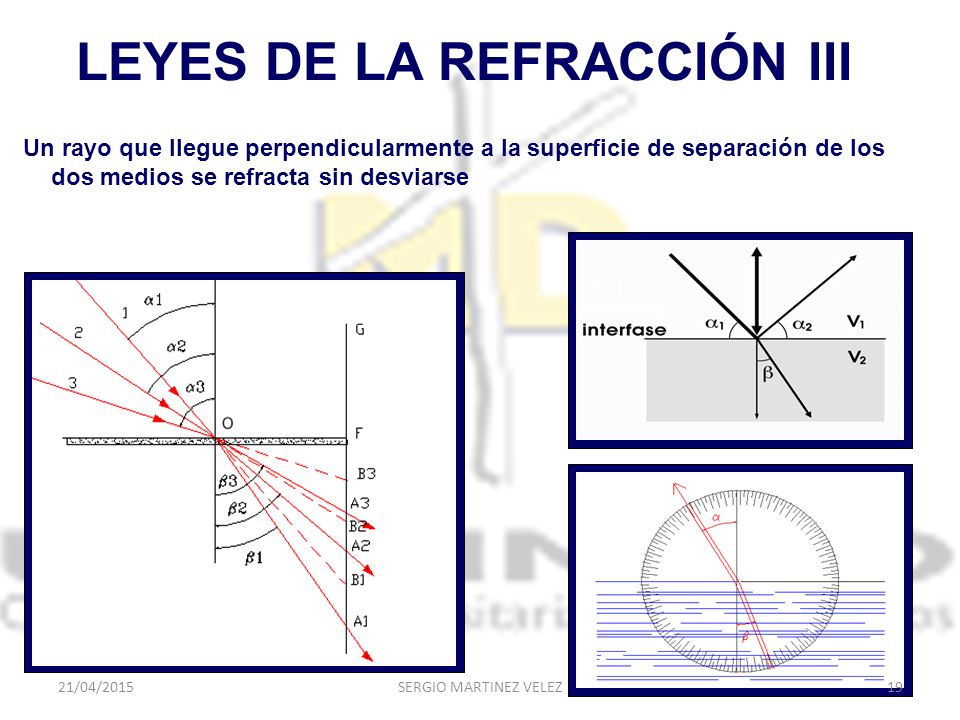

19 LEYES DE LA REFRACCIÓN III
  Un rayo que llegue perpendicularmente a la superficie de separación de los dos medios se refracta sin desviarse LEYES DE LA REFRACCIÓN Cuando un rayo pasa de un medio menos denso a otro más denso, en el que su velocidad es menor, se acerca a la normal. Si pasa de un medio más denso a otro menos denso, el rayo se aleja de la normal.  Un rayo que llegue perpendicularmente a la superficie de separación de los dos medios se refracta sin desviarse. 13/04/2017 SERGIO MARTINEZ VELEZ

20 DIFRACCIÓN I Cuando al propagarse una onda se encuentra un obstáculo de bordes nítidos o una abertura, estos se convierten en centros emisores de nuevos frentes de ondas (ondas difractadas) Así, la onda bordea obstáculos y pasa por agujeros pequeños Posteriormente la onda incidente y la secundaria interfieren La difracción es el fenómeno que se produce cuando al propagarse una onda ésta encuentra un obstáculo de bordes nítidos o una abertura, estos se convierten en centros emisores de nuevos frentes de ondas (ondas difractadas) Así, la onda bordea obstáculos y pasa por agujeros pequeños Posteriormente la onda incidente y la secundaria interfieren 13/04/2017 SERGIO MARTINEZ VELEZ

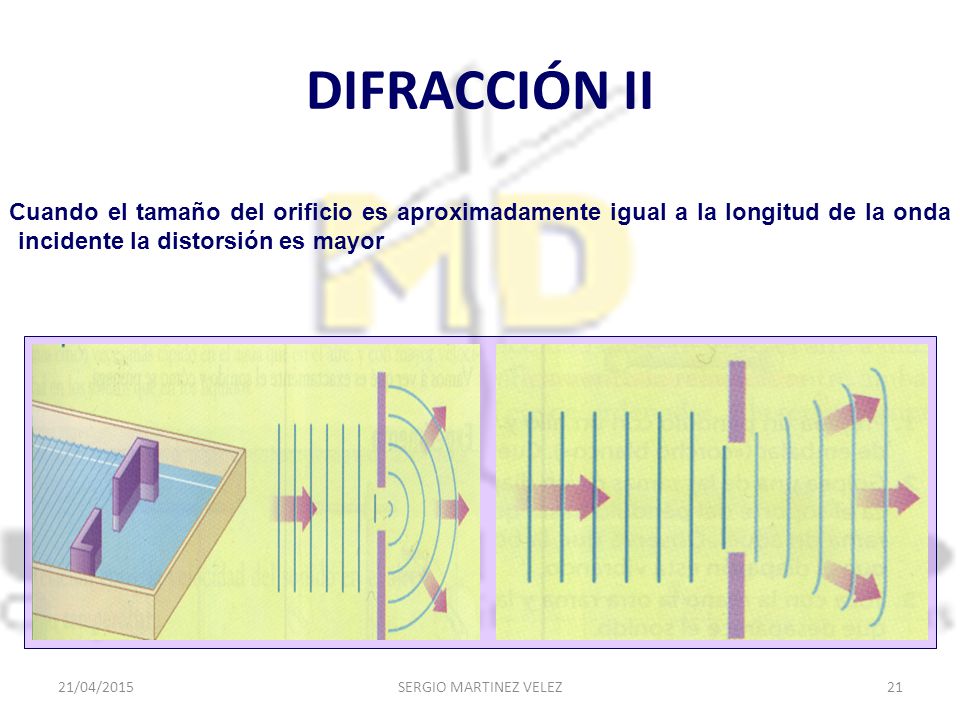

21 DIFRACCIÓN II Cuando el tamaño del orificio es aproximadamente igual a la longitud de la onda incidente la distorsión es mayor Coloca en la cubeta de ondas un obstáculo recto y liso con una rendija en medio. Las ondas se distorsionan cuando pasan a través de la rendija. Cuanto menor es el agujero, más se distorsionan las ondas. De hecho, este fenómeno se produce con mayor claridad cuando la anchura de la rendija es aproximadamente igual a la longitud de onda de las ondas. 13/04/2017 SERGIO MARTINEZ VELEZ

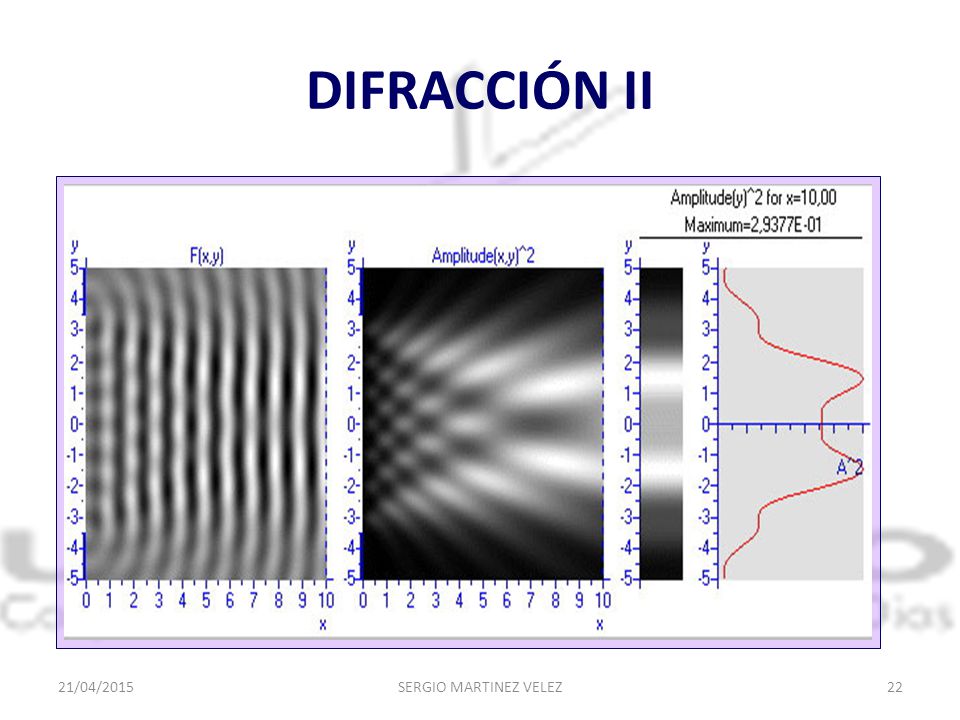

22 DIFRACCIÓN II Coloca en la cubeta de ondas un obstáculo recto y liso con una rendija en medio. Las ondas se distorsionan cuando pasan a través de la rendija. Cuanto menor es el agujero, más se distorsionan las ondas. De hecho, este fenómeno se produce con mayor claridad cuando la anchura de la rendija es aproximadamente igual a la longitud de onda de las ondas. 13/04/2017 SERGIO MARTINEZ VELEZ

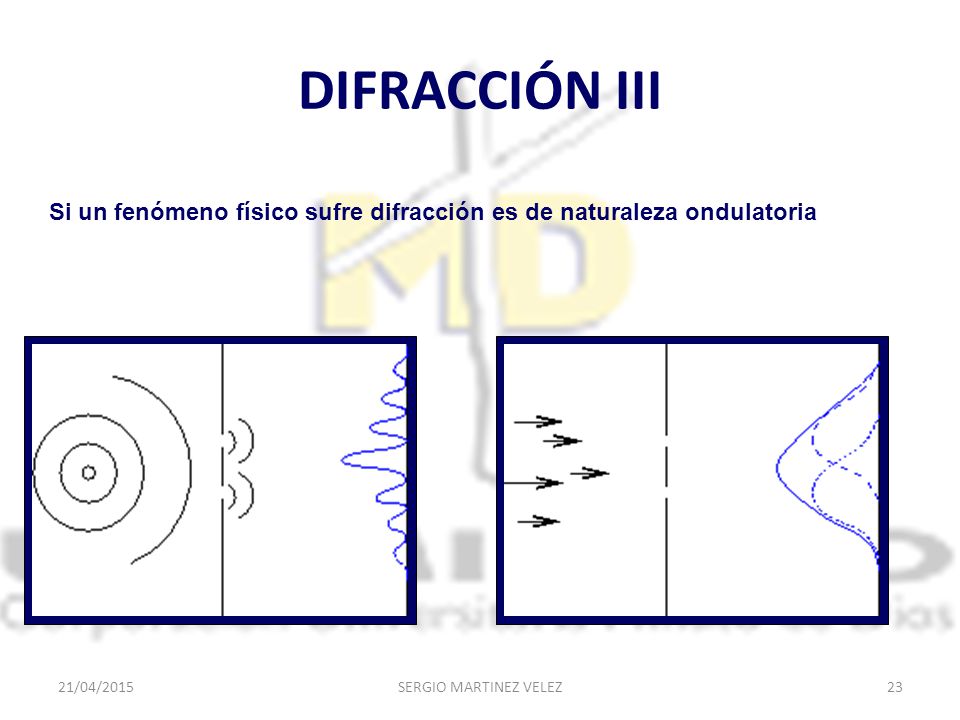

23 DIFRACCIÓN III Si un fenómeno físico sufre difracción es de naturaleza ondulatoria Se trata de una cualidad propia del movimiento ondulatorio que permite averiguar si un fenómeno determinado es o no de naturaleza ondulatoria. La difracción proporciona el orden de magnitud de la longitud de onda de las ondas que se propagan. 13/04/2017 SERGIO MARTINEZ VELEZ

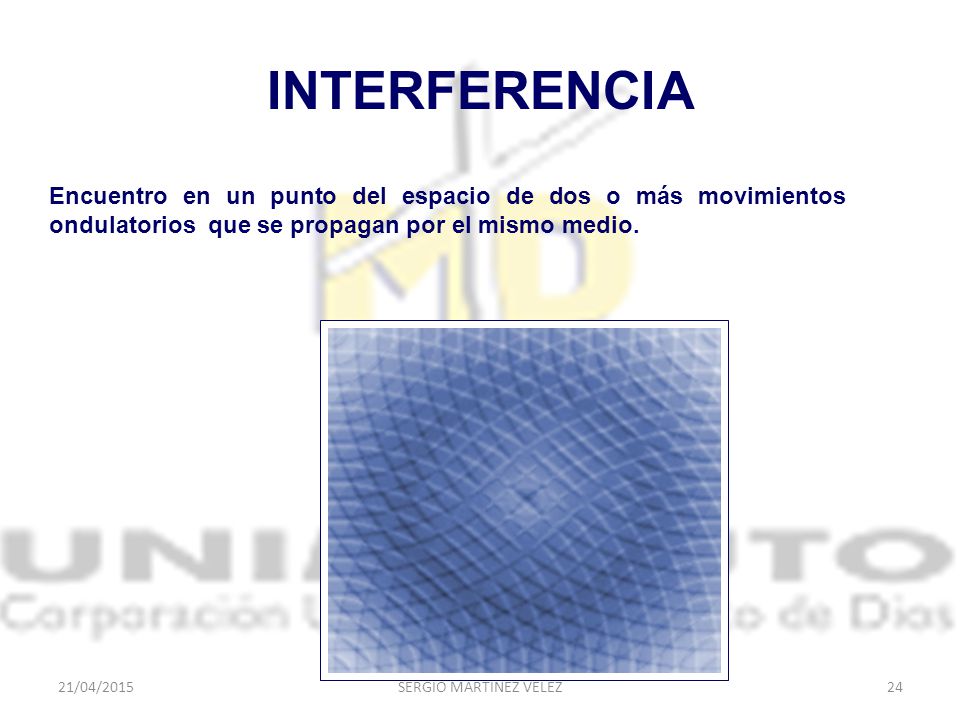

24 INTERFERENCIA Encuentro en un punto del espacio de dos o más movimientos ondulatorios que se propagan por el mismo medio. Se llama interferencia al encuentro en un punto del espacio de dos o más movimientos ondulatorios que se propagan por el mismo medio. Dos conjuntos de ondas pueden pasar a través del mismo punto sin que el uno afecte al otro (conservan la forma después del cruce, típico de los movimientos ondulatorios) Si dos series idénticas de ondas se superponen, puede o bien se refuercen o que se anulen entre ellas, dependiendo si están en fase o en oposición de fase. 13/04/2017 SERGIO MARTINEZ VELEZ

25 LA ENERGÍA DE LAS ONDAS

26 Vivimos en un mundo de ondas y nos son imprescindibles

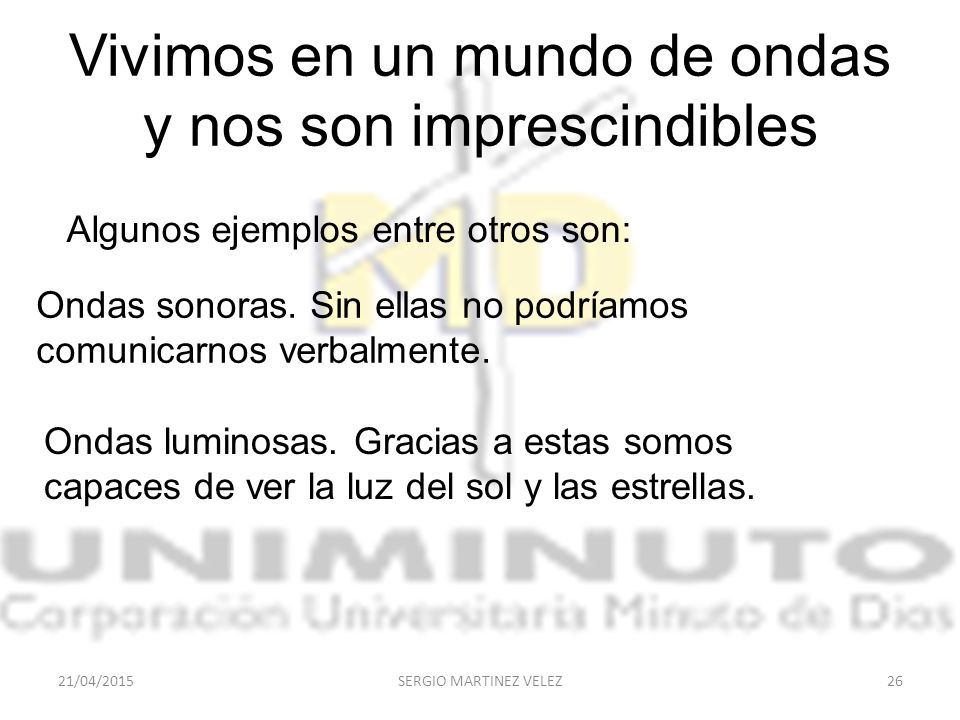

Algunos ejemplos entre otros son: Ondas sonoras. Sin ellas no podríamos comunicarnos verbalmente. Ondas luminosas. Gracias a estas somos capaces de ver la luz del sol y las estrellas. 13/04/2017 SERGIO MARTINEZ VELEZ

27 Transfieren energía e impulso pero sin transportar materia.
¿Qué es una onda? Es la posición que adopta en cada instante la perturbación que se a producido en un medio elástico Transfieren energía e impulso pero sin transportar materia. 13/04/2017 SERGIO MARTINEZ VELEZ

28 Movimiento ondulatorio

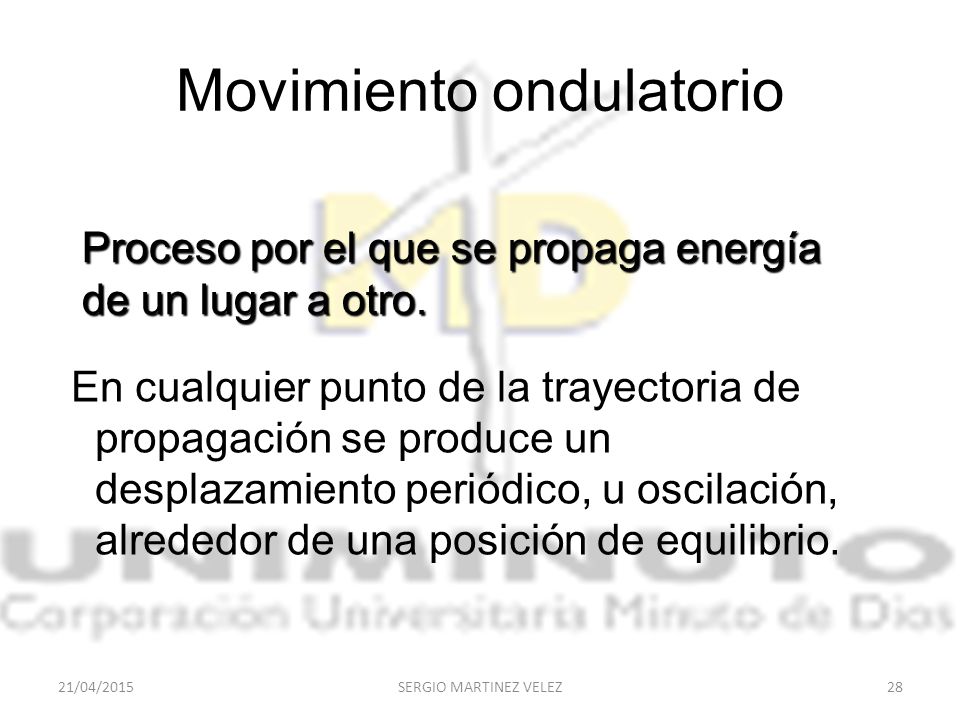

Proceso por el que se propaga energía de un lugar a otro. En cualquier punto de la trayectoria de propagación se produce un desplazamiento periódico, u oscilación, alrededor de una posición de equilibrio. 13/04/2017 SERGIO MARTINEZ VELEZ

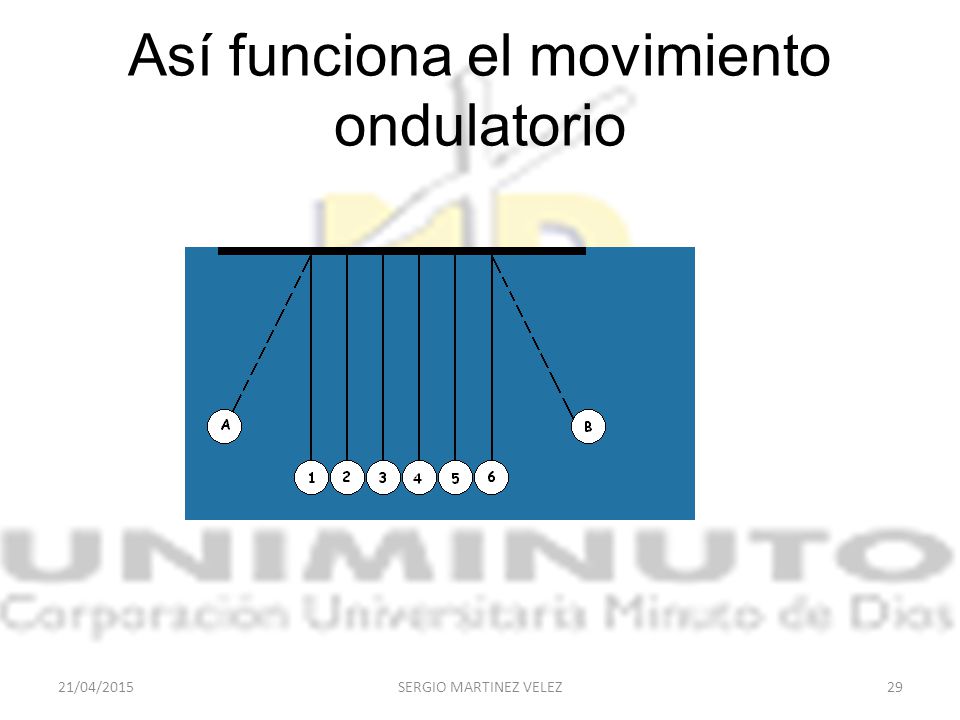

29 Así funciona el movimiento ondulatorio
13/04/2017 SERGIO MARTINEZ VELEZ

30 Clasificación de las ondas

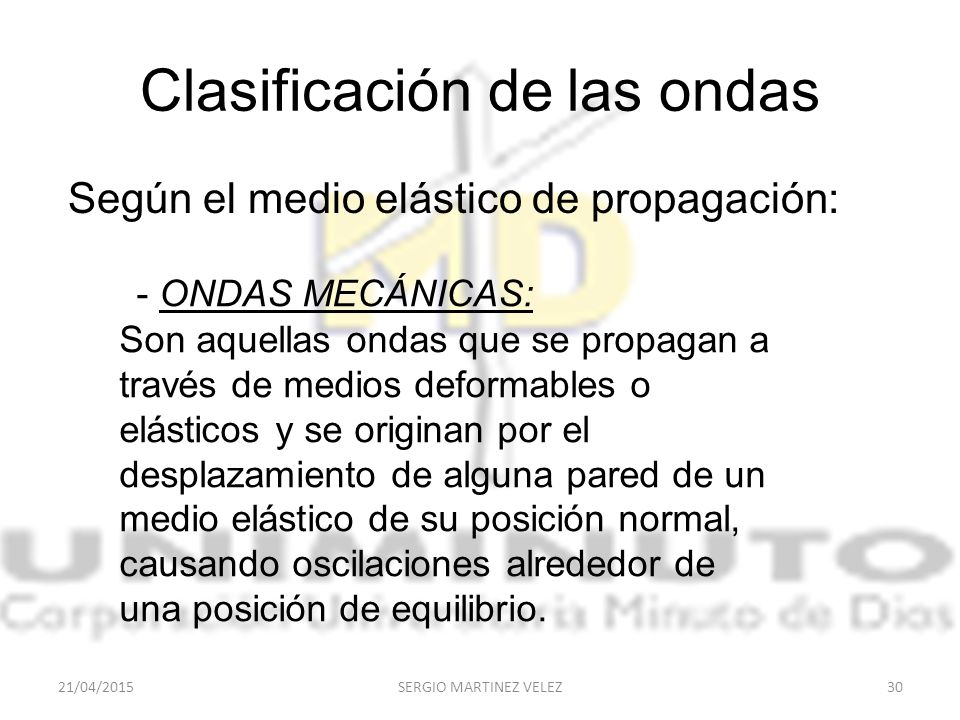

Según el medio elástico de propagación: - ONDAS MECÁNICAS: Son aquellas ondas que se propagan a través de medios deformables o elásticos y se originan por el desplazamiento de alguna pared de un medio elástico de su posición normal, causando oscilaciones alrededor de una posición de equilibrio. 13/04/2017 SERGIO MARTINEZ VELEZ

31 13/04/2017 SERGIO MARTINEZ VELEZ
