SISTEMAS DE ABASTECIMIENTO DE AGUA POTABLE

Presentación del tema: "SISTEMAS DE ABASTECIMIENTO DE AGUA POTABLE"— Transcripción de la presentación:

1 SISTEMAS DE ABASTECIMIENTO DE AGUA POTABLE
SECCION 3 Conducción y aducción Reservorios Red de distribución Abastecimiento domiciliario

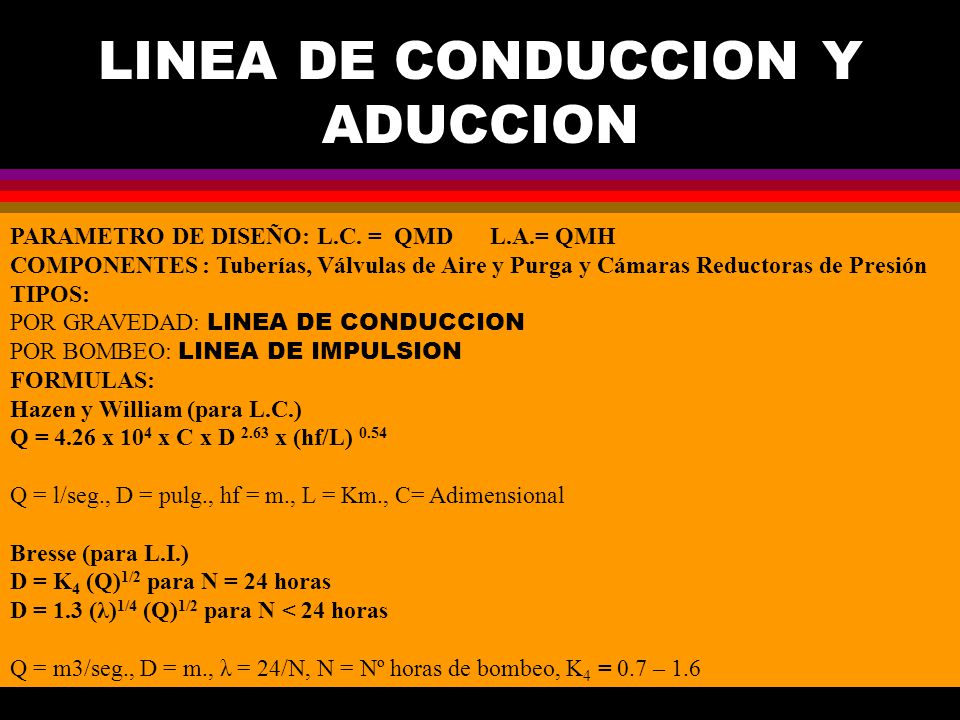

2 LINEA DE CONDUCCION Y ADUCCION
PARAMETRO DE DISEÑO: L.C. = QMD L.A.= QMH COMPONENTES : Tuberías, Válvulas de Aire y Purga y Cámaras Reductoras de Presión TIPOS: POR GRAVEDAD: LINEA DE CONDUCCION POR BOMBEO: LINEA DE IMPULSION FORMULAS: Hazen y William (para L.C.) Q = 4.26 x 104 x C x D 2.63 x (hf/L) 0.54 Q = l/seg., D = pulg., hf = m., L = Km., C= Adimensional Bresse (para L.I.) D = K4 (Q)1/2 para N = 24 horas D = 1.3 (λ)1/4 (Q)1/2 para N < 24 horas Q = m3/seg., D = m., λ = 24/N, N = Nº horas de bombeo, K4 = 0.7 – 1.6

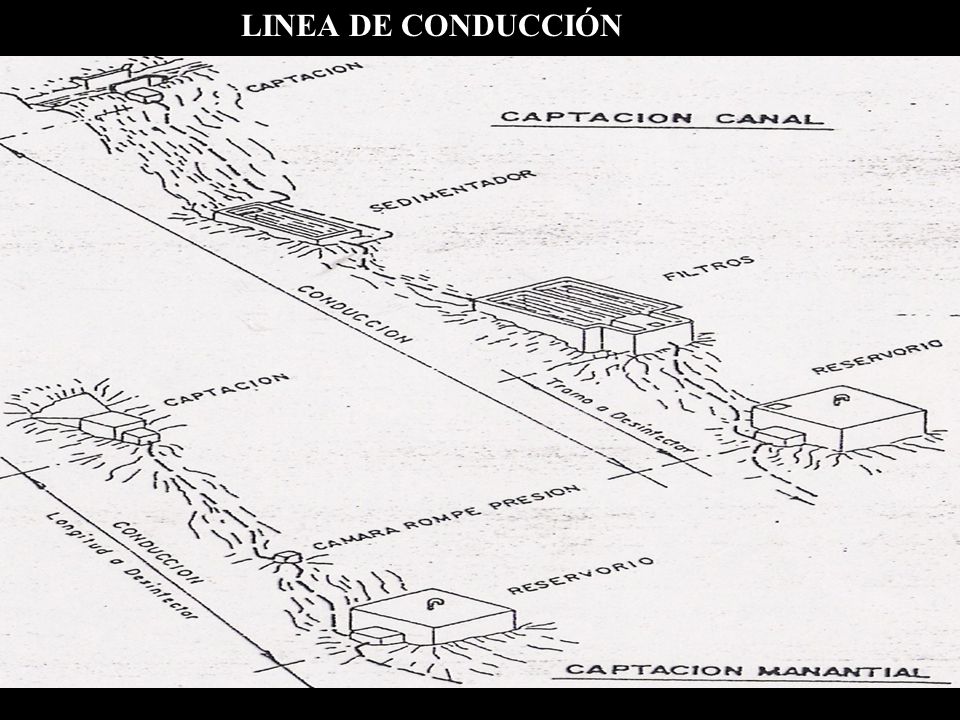

3 LINEA DE CONDUCCIÓN

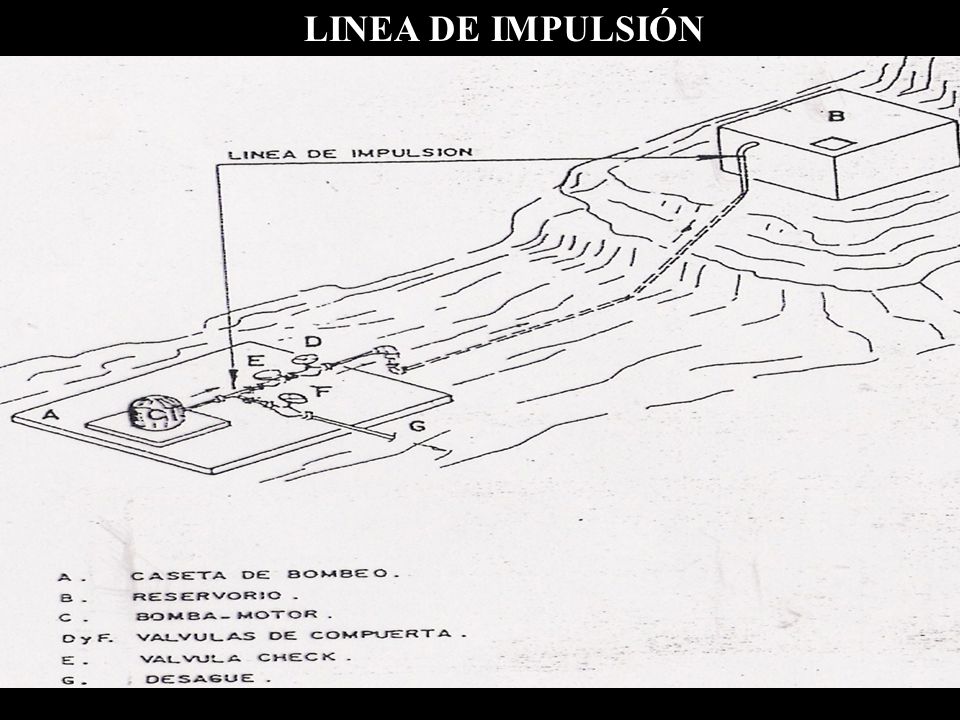

4 LINEA DE IMPULSIÓN

5 LINEA DE ADUCCIÓN

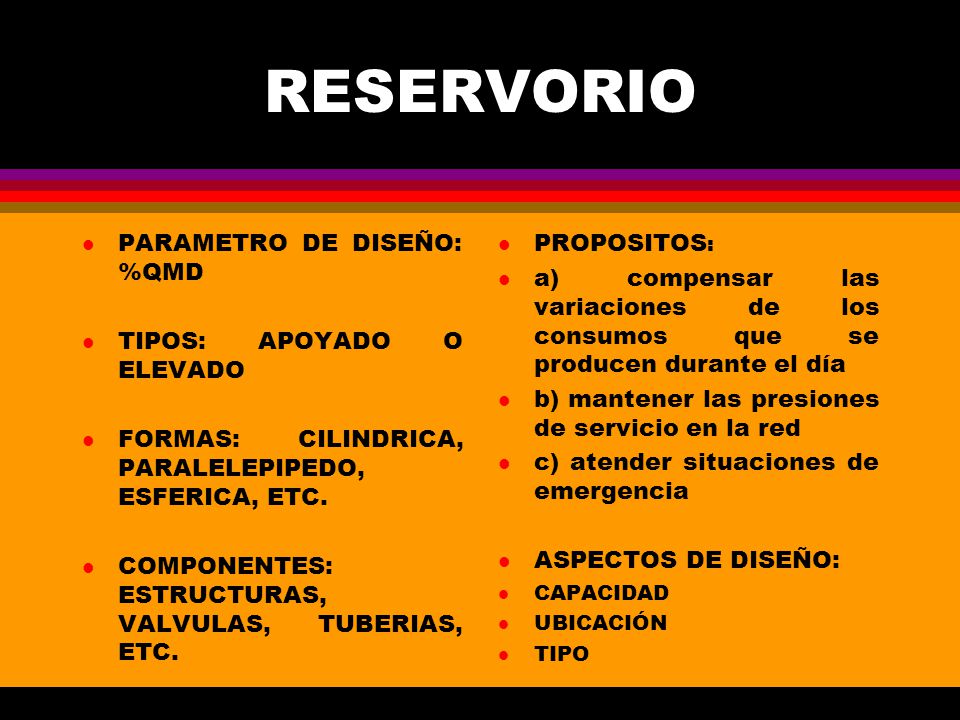

6 RESERVORIO PARAMETRO DE DISEÑO: %QMD TIPOS: APOYADO O ELEVADO
FORMAS: CILINDRICA, PARALELEPIPEDO, ESFERICA, ETC. COMPONENTES: ESTRUCTURAS, VALVULAS, TUBERIAS, ETC. PROPOSITOS: a) compensar las variaciones de los consumos que se producen durante el día b) mantener las presiones de servicio en la red c) atender situaciones de emergencia ASPECTOS DE DISEÑO: CAPACIDAD UBICACIÓN TIPO

7 RESERVORIOS

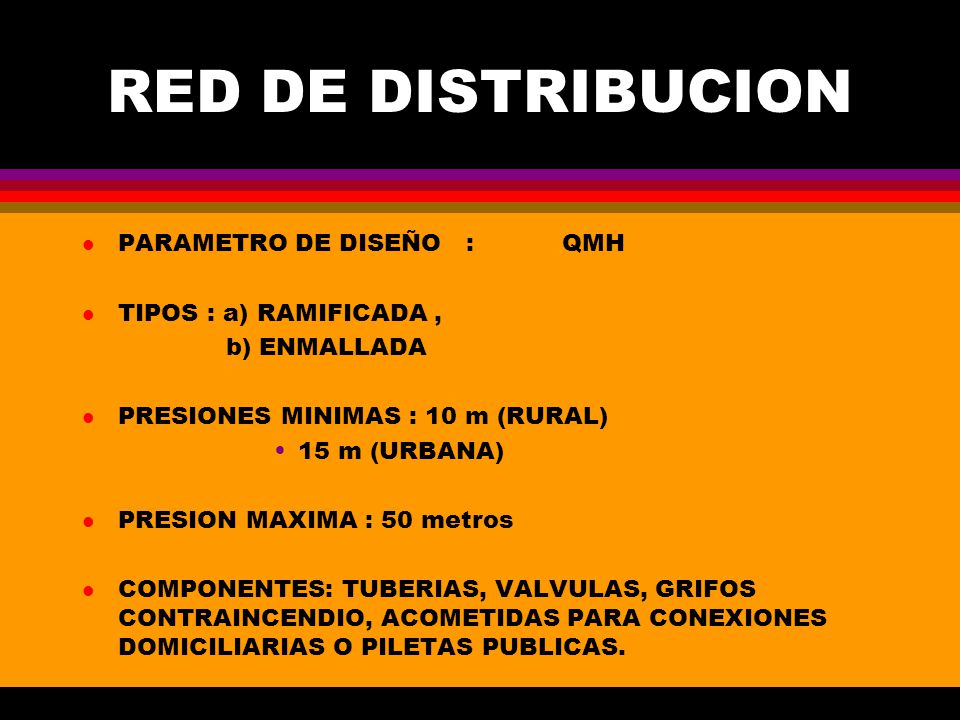

8 RED DE DISTRIBUCION PARAMETRO DE DISEÑO : QMH TIPOS : a) RAMIFICADA ,
b) ENMALLADA PRESIONES MINIMAS : 10 m (RURAL) 15 m (URBANA) PRESION MAXIMA : 50 metros COMPONENTES: TUBERIAS, VALVULAS, GRIFOS CONTRAINCENDIO, ACOMETIDAS PARA CONEXIONES DOMICILIARIAS O PILETAS PUBLICAS.

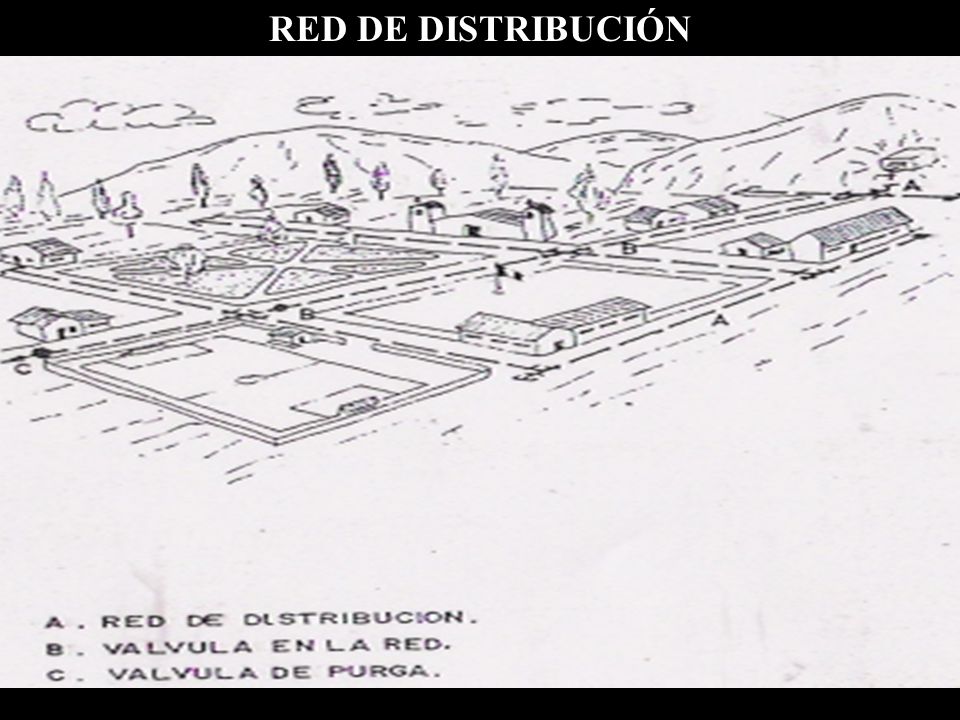

9 RED DE DISTRIBUCIÓN

10

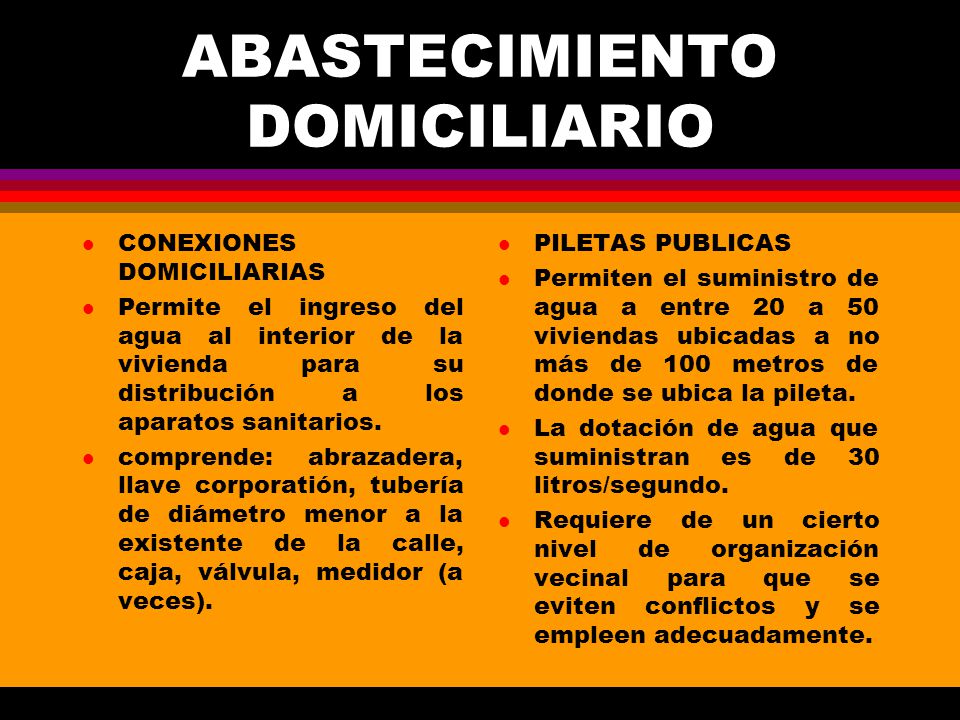

11 ABASTECIMIENTO DOMICILIARIO
CONEXIONES DOMICILIARIAS Permite el ingreso del agua al interior de la vivienda para su distribución a los aparatos sanitarios. comprende: abrazadera, llave corporatión, tubería de diámetro menor a la existente de la calle, caja, válvula, medidor (a veces). PILETAS PUBLICAS Permiten el suministro de agua a entre 20 a 50 viviendas ubicadas a no más de 100 metros de donde se ubica la pileta. La dotación de agua que suministran es de 30 litros/segundo. Requiere de un cierto nivel de organización vecinal para que se eviten conflictos y se empleen adecuadamente.

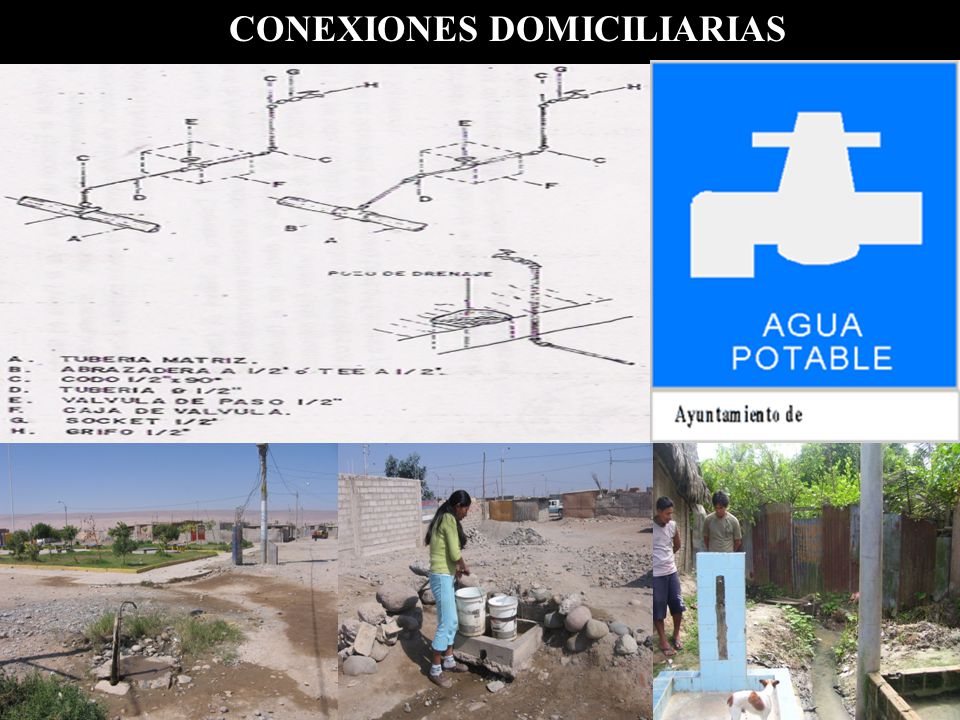

12 CONEXIONES DOMICILIARIAS

13 Permite determinar la CANTIDAD del agua de las fuentes

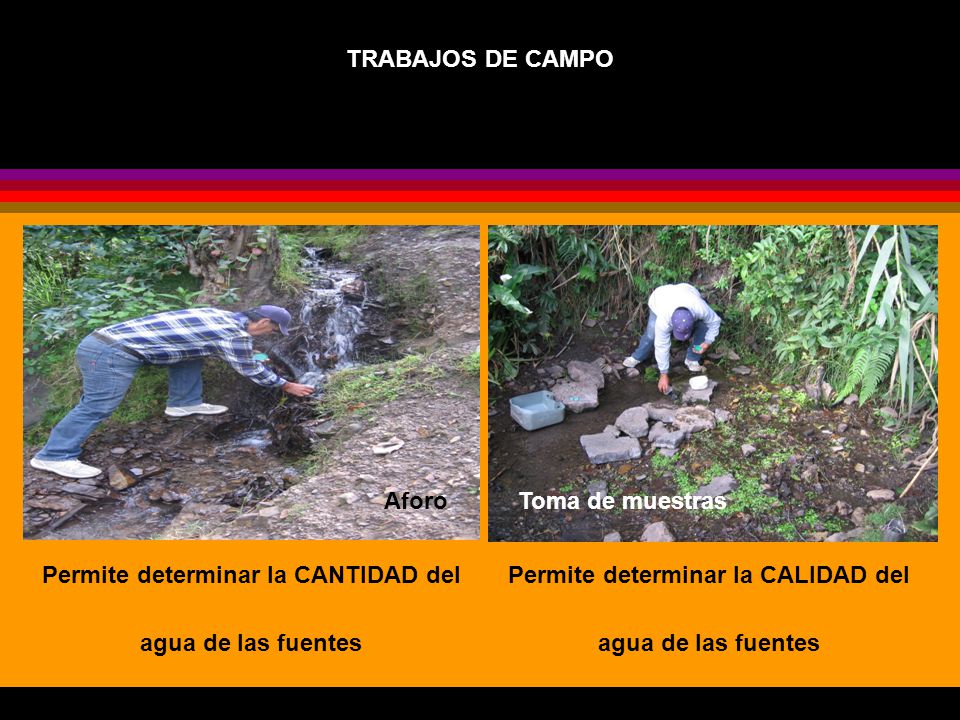

TRABAJOS DE CAMPO Aforo Toma de muestras Permite determinar la CANTIDAD del agua de las fuentes Permite determinar la CALIDAD del agua de las fuentes
