Sistema con neutro aislado
10 kV S.E.T. Feeder 1 Feeder 2 Feeder 3 Feeder 4 60 kV La conexión del lado de baja del transformador es en delta, sin conexión física del neutro a tierra.
2
Falla monofásica a tierra
Neutro Aterrado Neutro Aislado R S T R S T CE If If Vr Vs Vt Sin falla Vr Vs Vt Con falla Vr Vs Vt Sin falla Vr Vs Vt Con falla
3
Corriente de falla homopolar
2 ó mas alimentadores An . A1 Se debe a la capacitancia de cables, líneas, arrollamientos, etc. Son muy pequeñas y, por tanto, difíciles de detectar. Tiene dirección opuesta al de las fases sanas. La corriente aumenta confome se enmalla la red. CE R S T If CE R S T
4

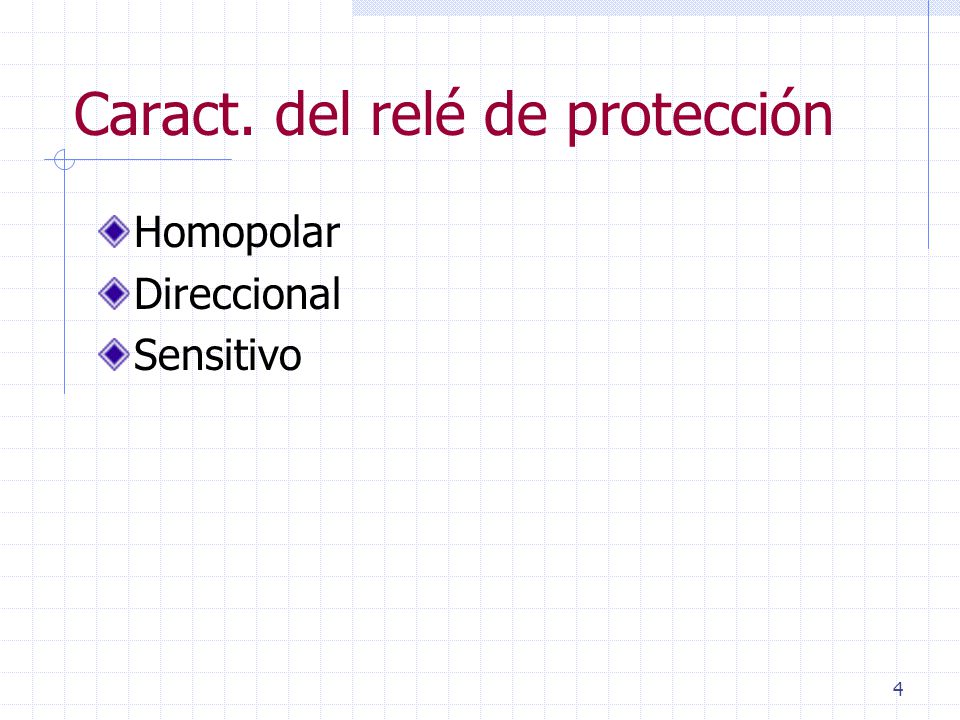

Caract. del relé de protección
Homopolar Direccional Sensitivo
5
Relés Team Arteche: 67NA Señales de entrada Rangos de medida
Intensidad homopolar (IG) Tensión homopolar (VG) Rangos de medida Intensidad: 2mA a 600mA Tensión: 0.5V a 200V (3*110/3)
6
Curva característica: 67NA
Intensidad: IL, IH 5 a 500 mA , con resolución 1 mA Tensión VL: 5 V a 60 V. Resolución 0.1 Tensión VH: 5 V a 120 V. Resolución 1 V VG Región de disparo VH VL IG IL IH
