Transformador de Interconexión

Presentación del tema: "Transformador de Interconexión"— Transcripción de la presentación:

1 Transformador de Interconexión

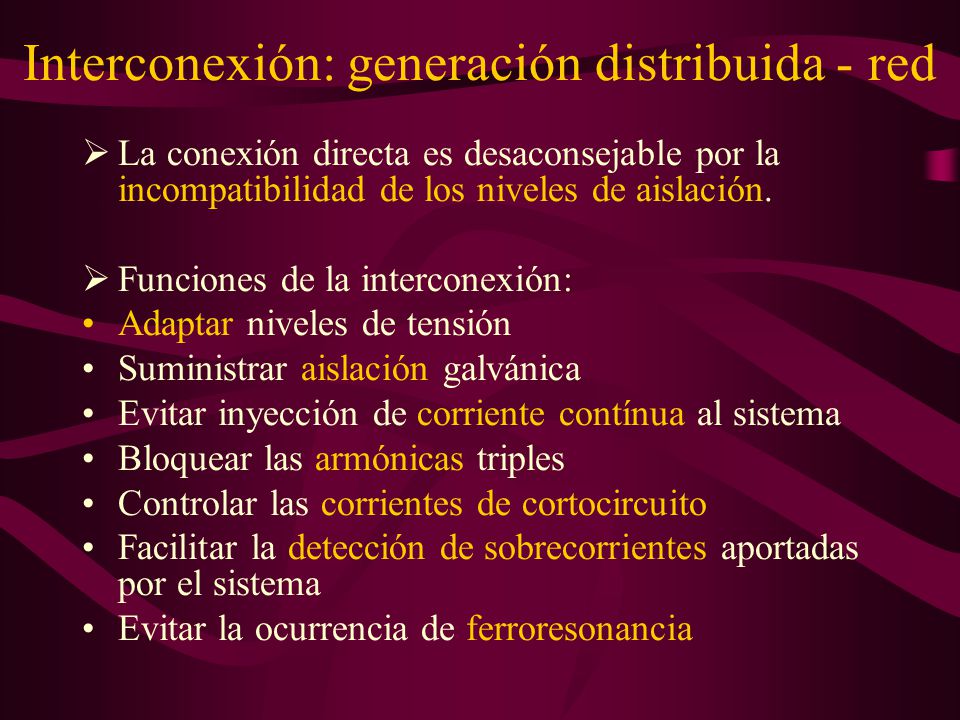

2 Interconexión: generación distribuida - red
La conexión directa es desaconsejable por la incompatibilidad de los niveles de aislación. Funciones de la interconexión: Adaptar niveles de tensión Suministrar aislación galvánica Evitar inyección de corriente contínua al sistema Bloquear las armónicas triples Controlar las corrientes de cortocircuito Facilitar la detección de sobrecorrientes aportadas por el sistema Evitar la ocurrencia de ferroresonancia

3 Tipos de conexión del transformador
Triángulo en el lado de GD y estrella aislada en el sistema. Triángulo en GD y estrella a tierra en sistema. Triángulo en GD y estrella no rígida a tierra en el sistema. Triángulo en ambos lados. Estrella a tierra en GD y triángulo en sistema. Estrella aislada en GD y triángulo en sistema. Estrella a tierra en ambos lados. Estrella aislada en GD y estrella a tierra en sistema.

4 Conclusiones Se concluye que la conexión 2, triángulo en el lado del GD y estrella puesta sólidamente a tierra en el lado del sistema, es la más adecuada para estos sistemas. Esta es la conexión más utilizada en las grandes centrales generadoras, basándose en la experiencia y en el conocimiento de sus protecciones. Debido a las ventajas técnico-económicas que brinda la Generación Distribuida, deben realizarse estudios específicos y cuidadosos respecto a la posible presencia de ferroresonancia. El tipo de conexión más adecuado del transformador de interconexión, es función del sistema de alimentación y del tipo de generador empleados.
