Evaluación, Integridad y Mantenimiento de recipientes a presión (Equipos estáticos) GERMAN LOBO CLAVIJO – CARLOS CABALLERO SRL

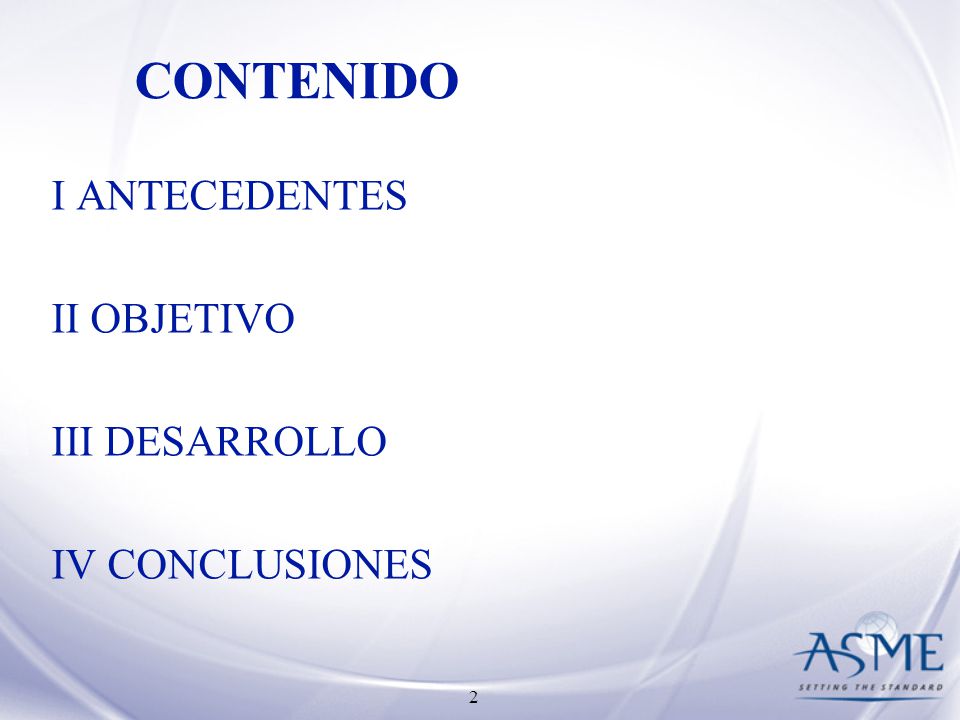

2 CONTENIDO I ANTECEDENTES II OBJETIVO III DESARROLLO IV CONCLUSIONES

3 ANTECEDENTES

4 ANTECEDENTES La INTEGRIDAD es :

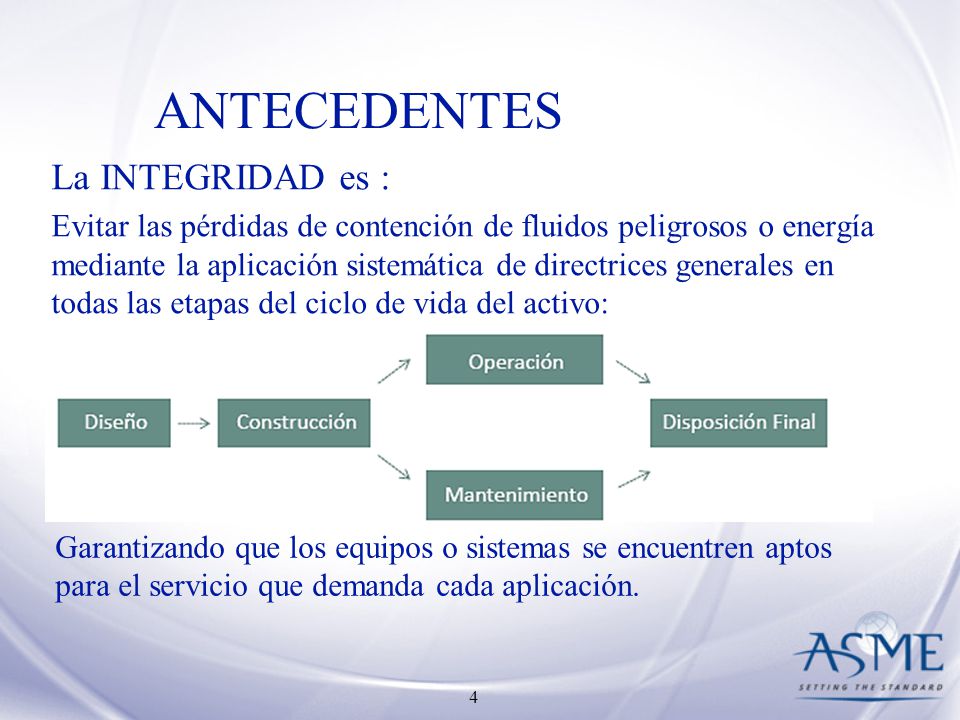

Evitar las pérdidas de contención de fluidos peligrosos o energía mediante la aplicación sistemática de directrices generales en todas las etapas del ciclo de vida del activo: Garantizando que los equipos o sistemas se encuentren aptos para el servicio que demanda cada aplicación.

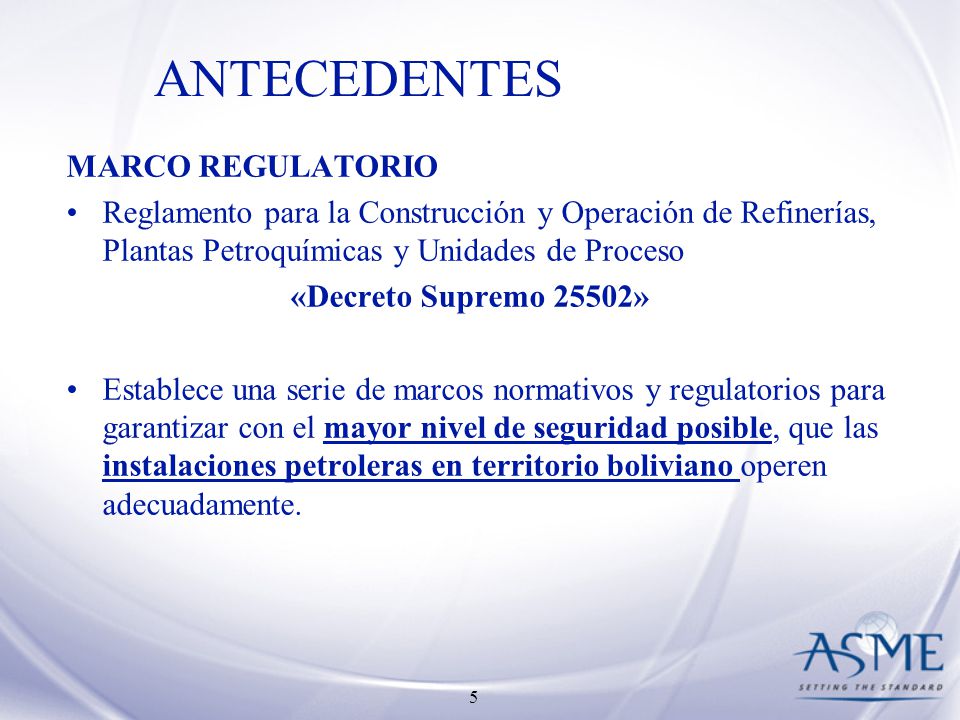

5 ANTECEDENTES MARCO REGULATORIO
Reglamento para la Construcción y Operación de Refinerías, Plantas Petroquímicas y Unidades de Proceso «Decreto Supremo 25502» Establece una serie de marcos normativos y regulatorios para garantizar con el mayor nivel de seguridad posible, que las instalaciones petroleras en territorio boliviano operen adecuadamente.

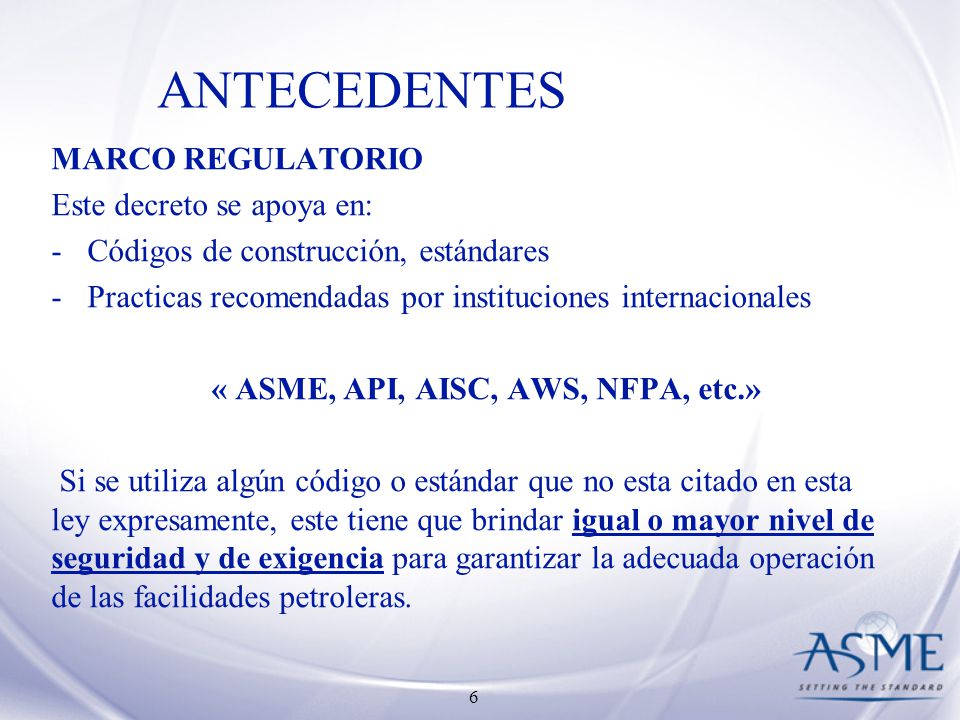

6 ANTECEDENTES MARCO REGULATORIO Este decreto se apoya en:
Códigos de construcción, estándares Practicas recomendadas por instituciones internacionales « ASME, API, AISC, AWS, NFPA, etc.» Si se utiliza algún código o estándar que no esta citado en esta ley expresamente, este tiene que brindar igual o mayor nivel de seguridad y de exigencia para garantizar la adecuada operación de las facilidades petroleras.

7 ANTECEDENTES MARCO REGULATORIO

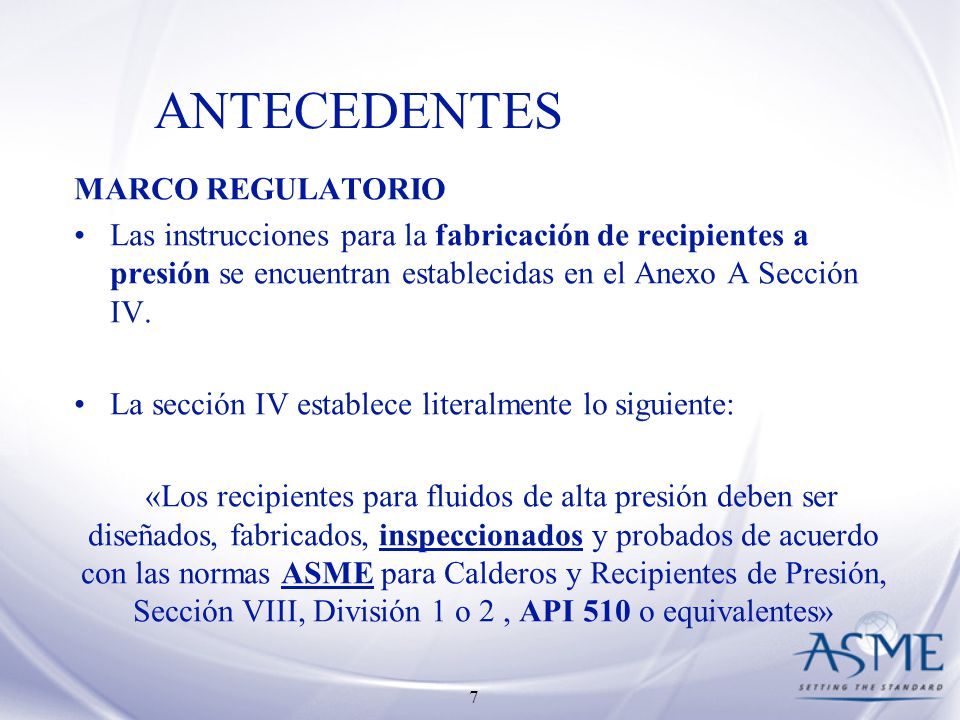

Las instrucciones para la fabricación de recipientes a presión se encuentran establecidas en el Anexo A Sección IV. La sección IV establece literalmente lo siguiente: «Los recipientes para fluidos de alta presión deben ser diseñados, fabricados, inspeccionados y probados de acuerdo con las normas ASME para Calderos y Recipientes de Presión, Sección VIII, División 1 o 2 , API 510 o equivalentes»

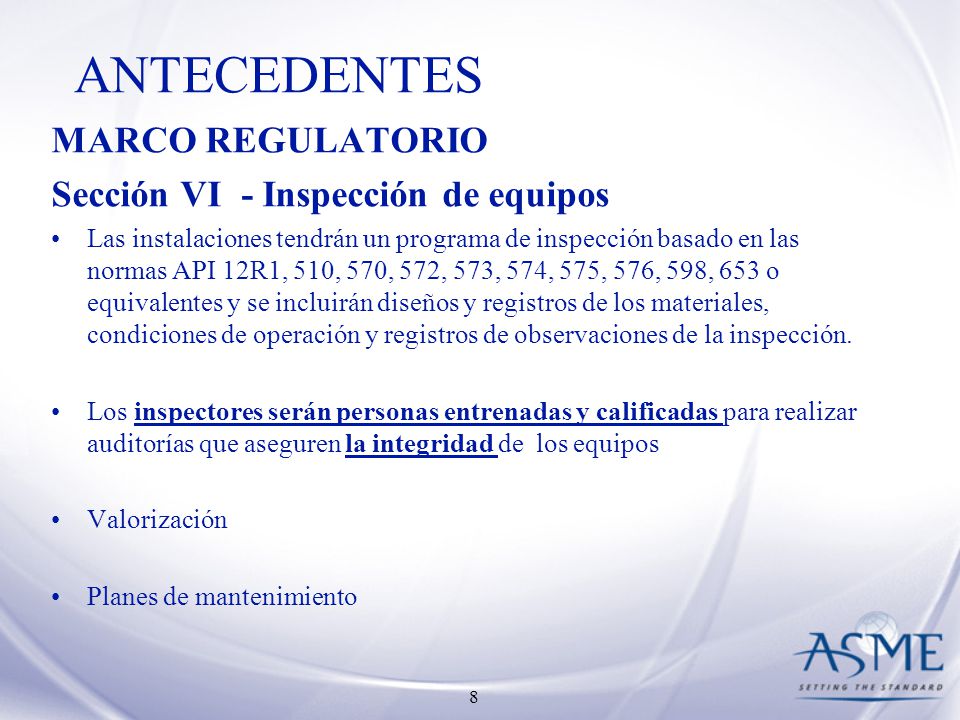

8 ANTECEDENTES MARCO REGULATORIO Sección VI - Inspección de equipos
Las instalaciones tendrán un programa de inspección basado en las normas API 12R1, 510, 570, 572, 573, 574, 575, 576, 598, 653 o equivalentes y se incluirán diseños y registros de los materiales, condiciones de operación y registros de observaciones de la inspección. Los inspectores serán personas entrenadas y calificadas para realizar auditorías que aseguren la integridad de los equipos Valorización Planes de mantenimiento

9 ANTECEDENTES RECIPIENTES A PRESIÓN

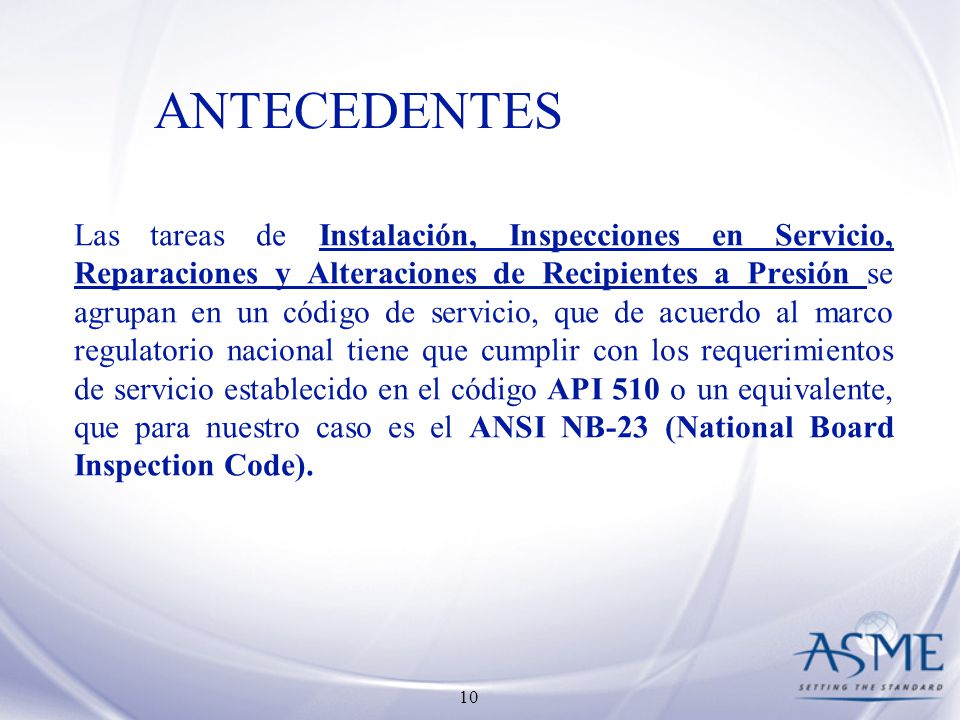

10 ANTECEDENTES Las tareas de Instalación, Inspecciones en Servicio, Reparaciones y Alteraciones de Recipientes a Presión se agrupan en un código de servicio, que de acuerdo al marco regulatorio nacional tiene que cumplir con los requerimientos de servicio establecido en el código API 510 o un equivalente, que para nuestro caso es el ANSI NB-23 (National Board Inspection Code).

11 Componentes para una reparación certificada
ANSI NB-23 (National Board Inspection Code) (ASME BPVC) (API 510) API 510 – INSPECTOR NB-23 - INSPECTOR AUTORIZADO USUARIO DEL EQUIPO EMPRESA CERTIFICADA

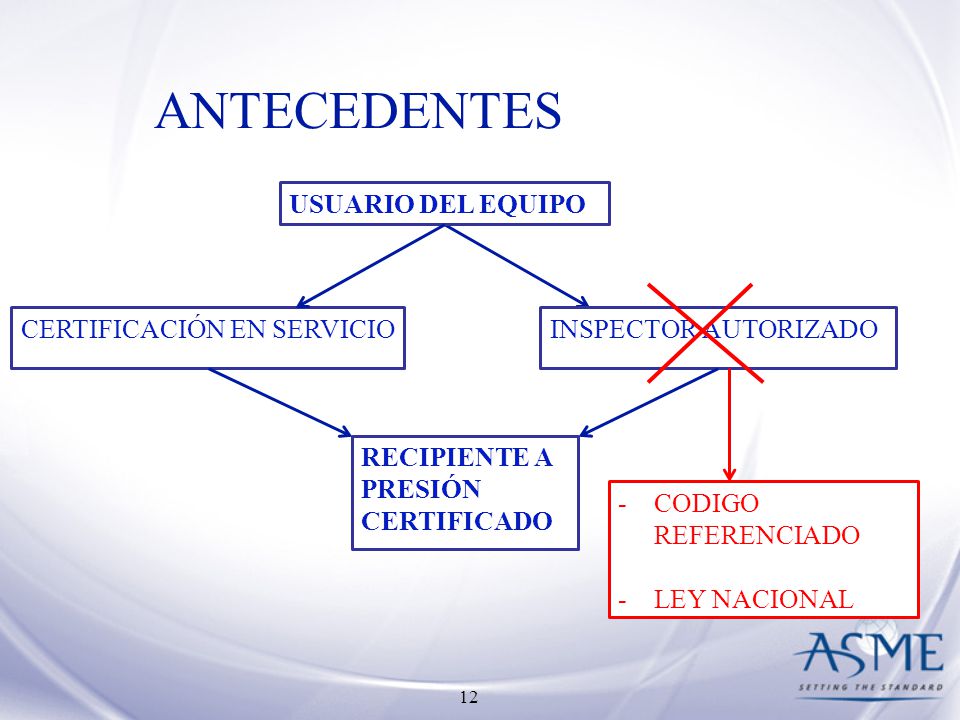

12 ANTECEDENTES USUARIO DEL EQUIPO CERTIFICACIÓN EN SERVICIO
INSPECTOR AUTORIZADO RECIPIENTE A PRESIÓN CERTIFICADO CODIGO REFERENCIADO LEY NACIONAL

13 OBJETIVO Implementar un plan de evaluación, mantenimiento e integridad de recipientes a presión.

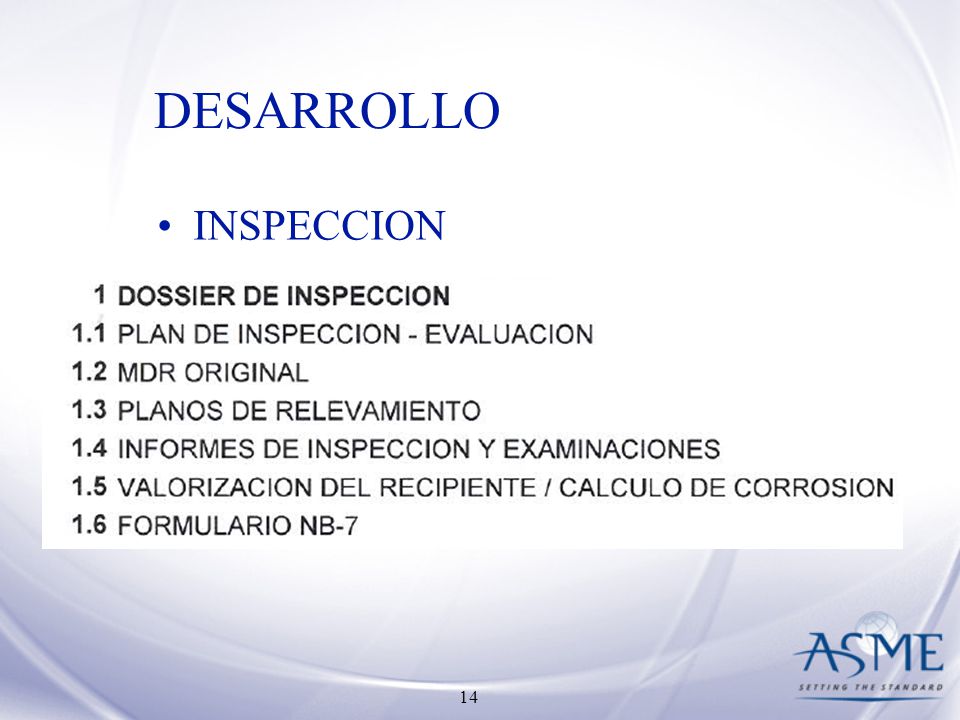

14 DESARROLLO INSPECCION

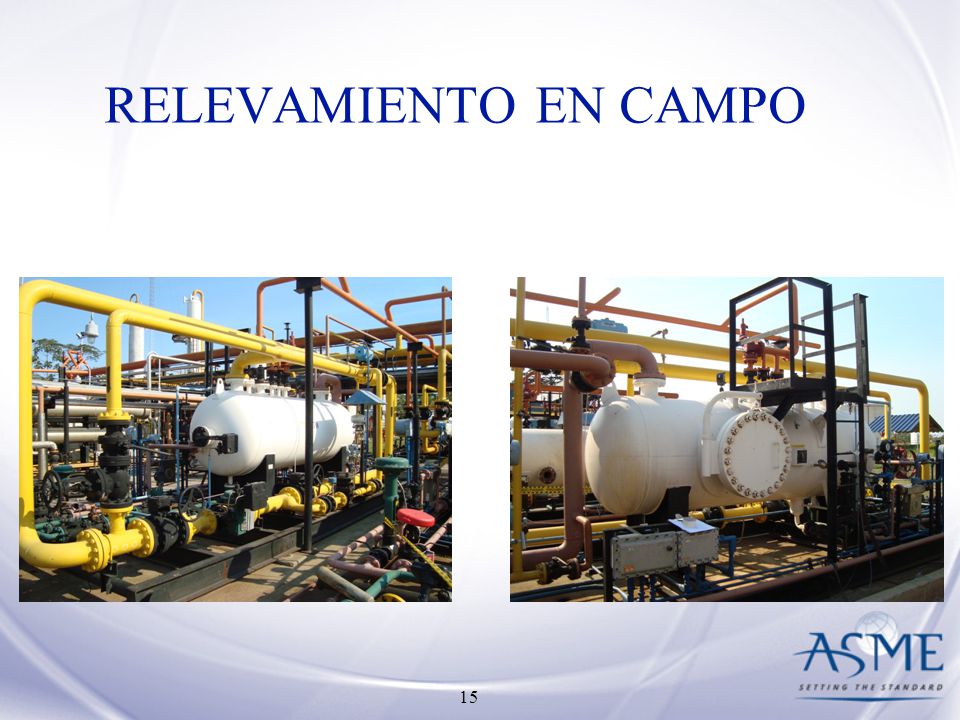

15 RELEVAMIENTO EN CAMPO

16 RELEVAMIENTO

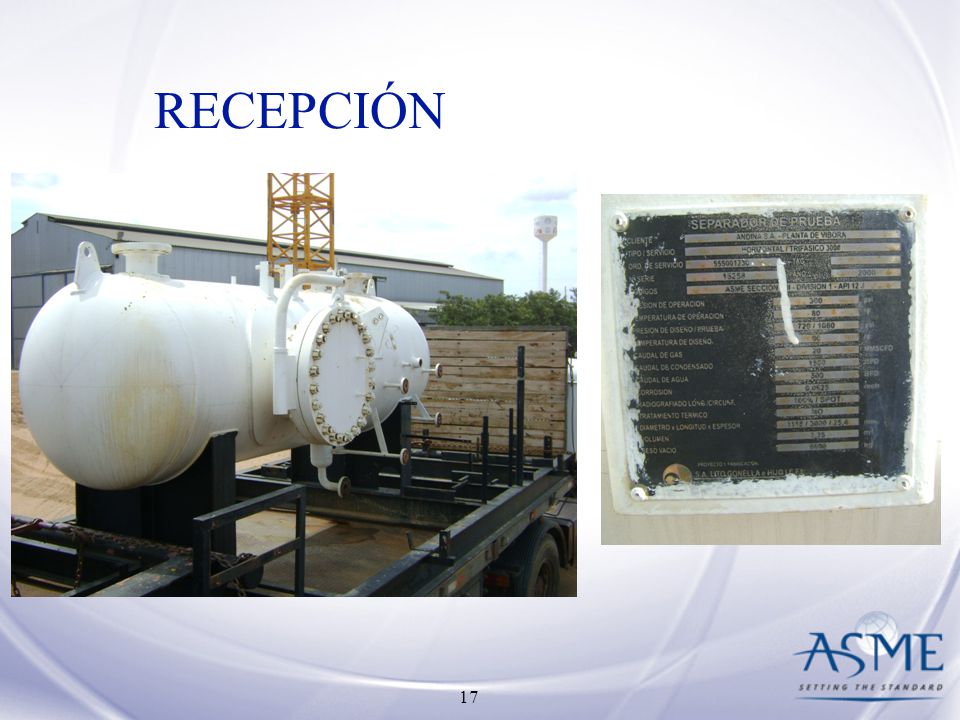

17 RECEPCIÓN

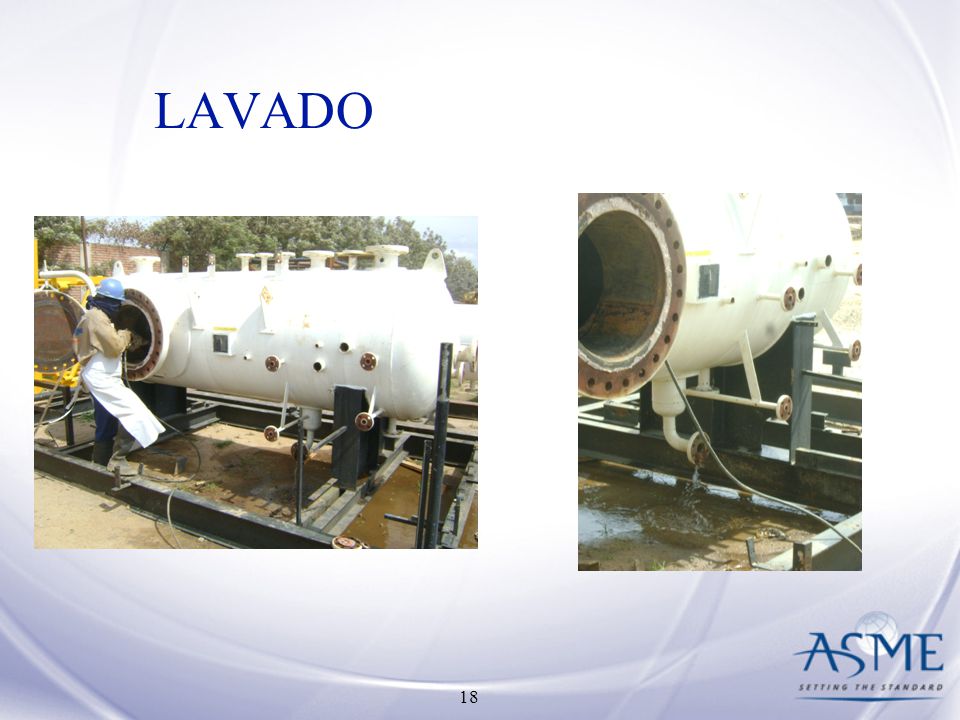

18 LAVADO

19 DESALOJO DE HIDROGENO – BAKE OUT

20 PREPARACION DE SUPERFICIE PARA INSPECCION

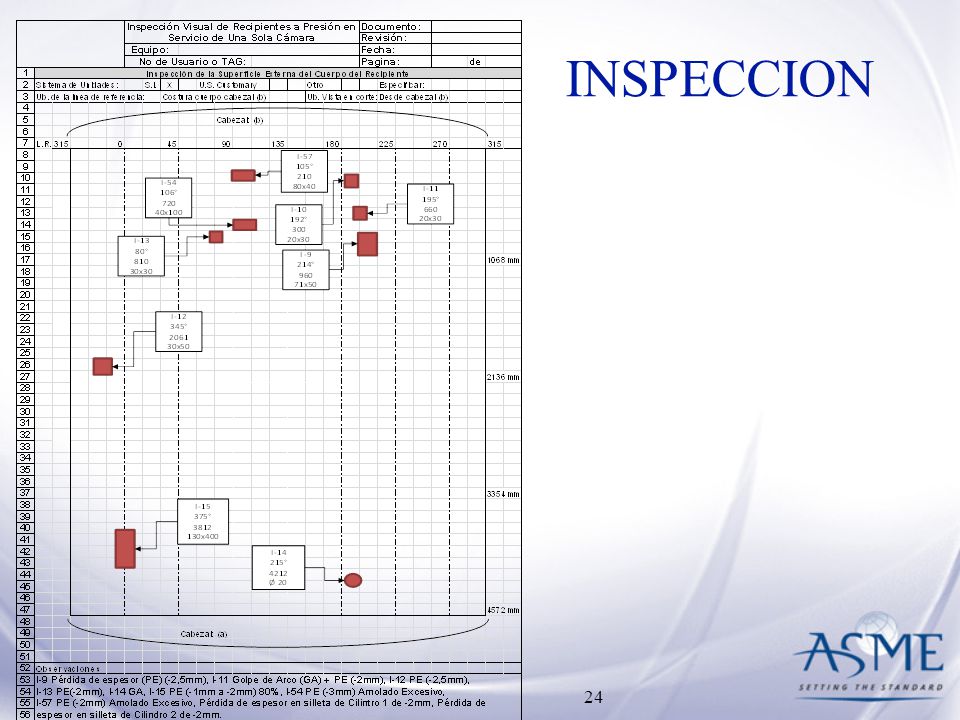

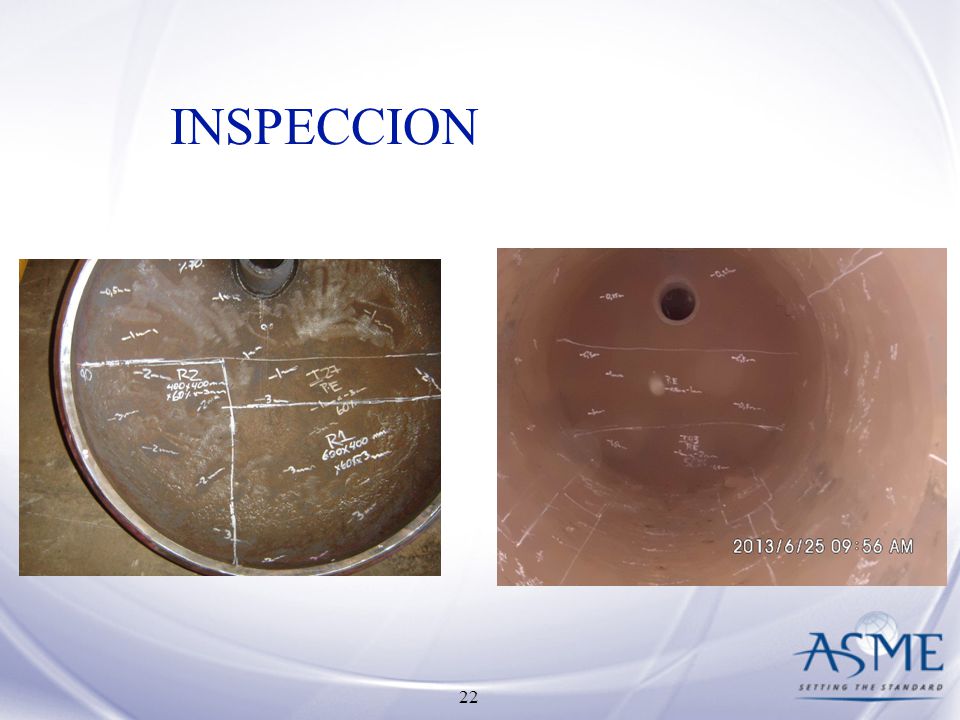

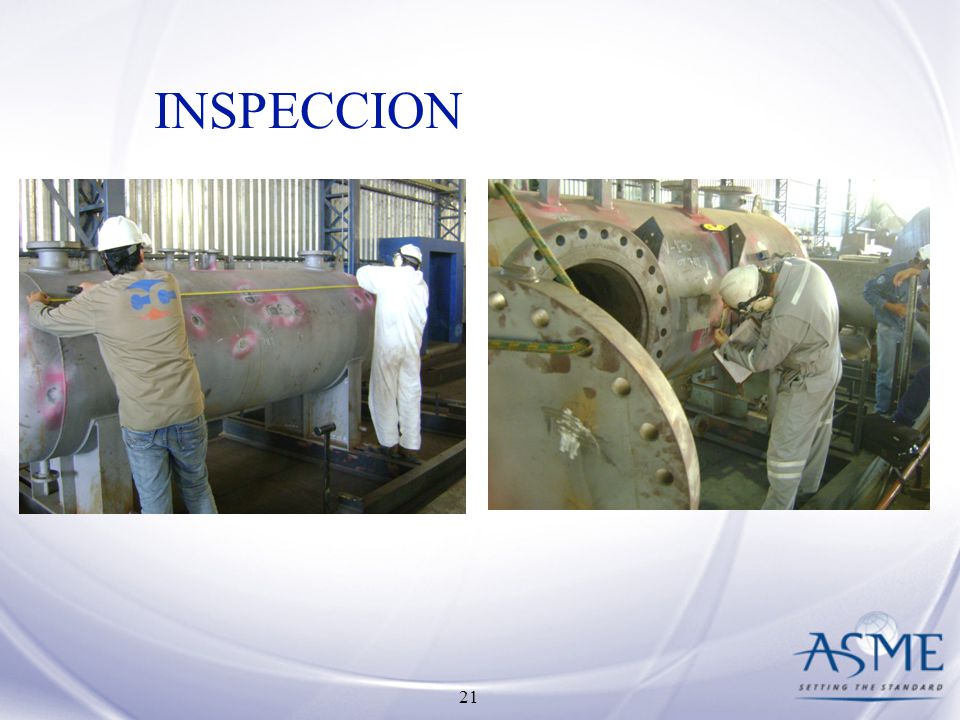

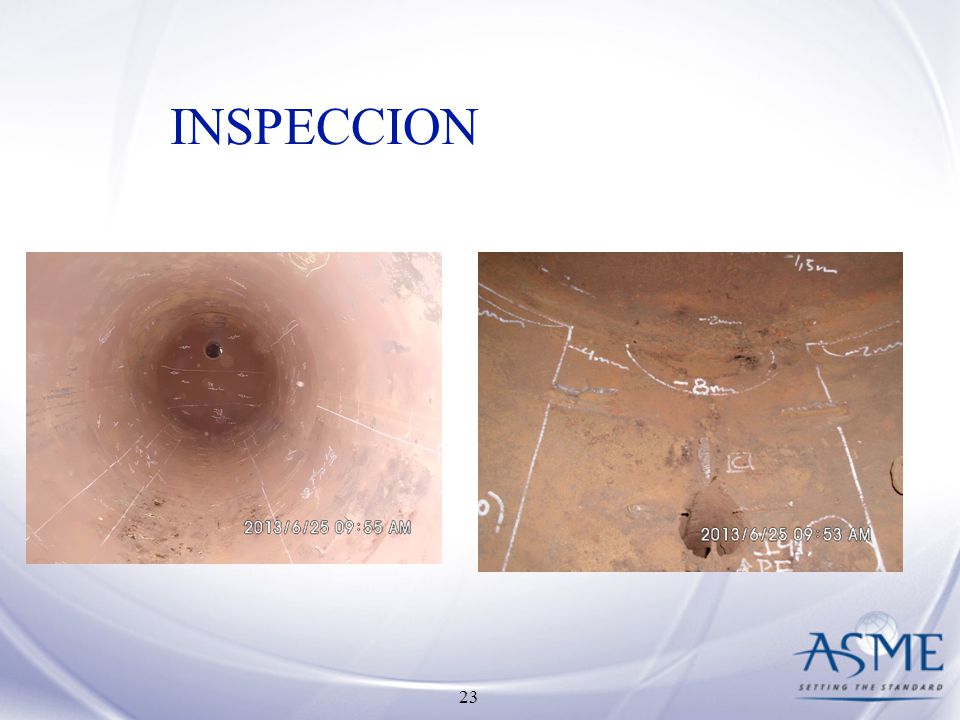

21 INSPECCION

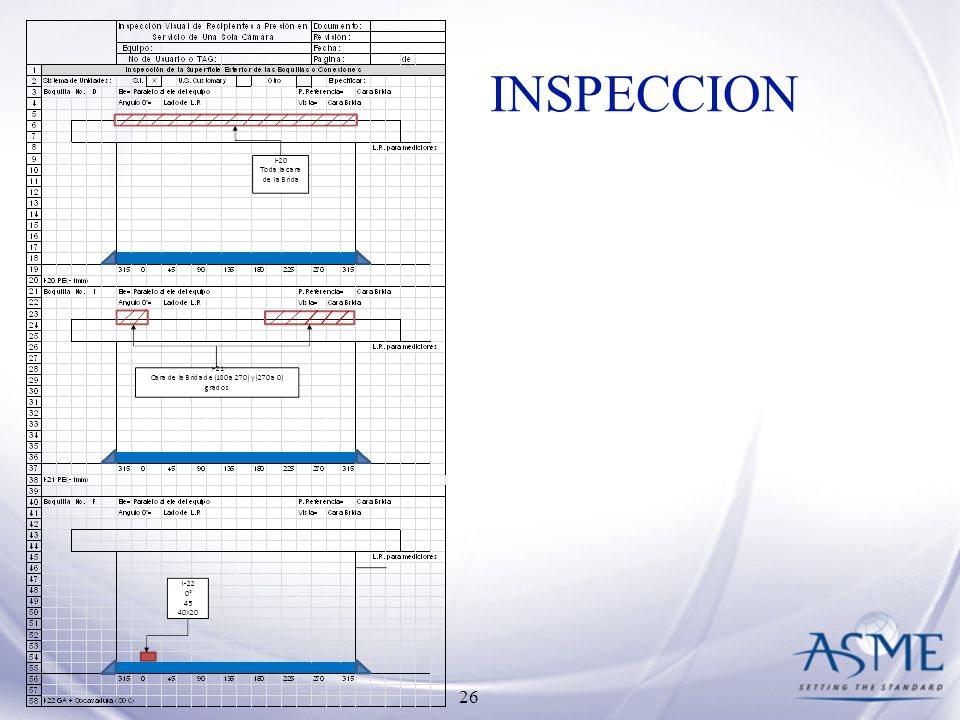

22 INSPECCION

23 INSPECCION

24 INSPECCION

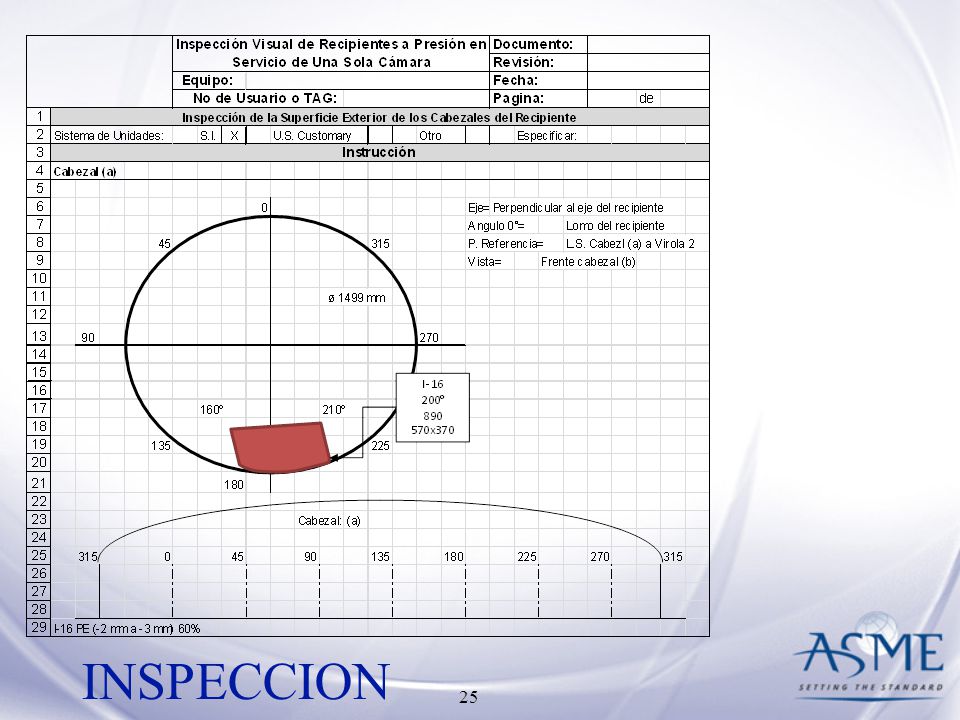

25 INSPECCION

26 INSPECCION

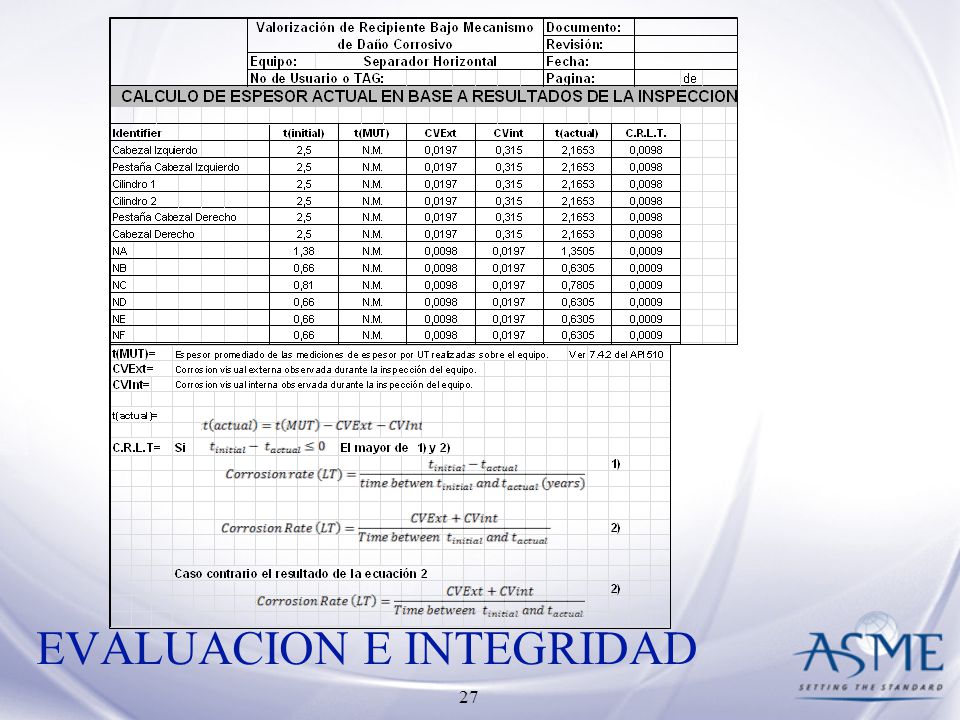

27 EVALUACION E INTEGRIDAD

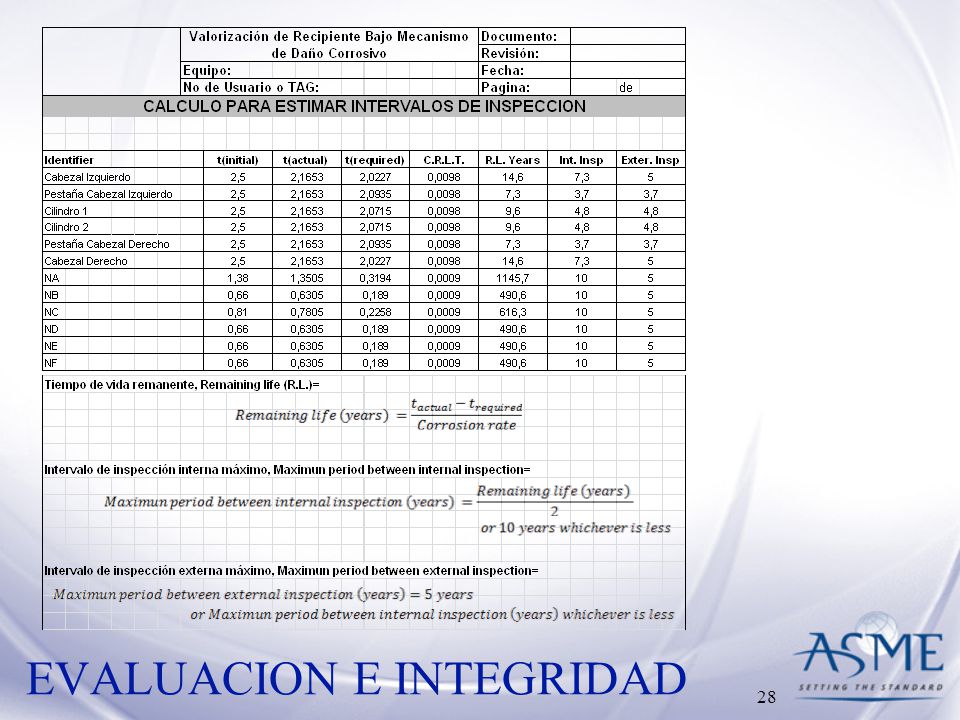

28 EVALUACION E INTEGRIDAD

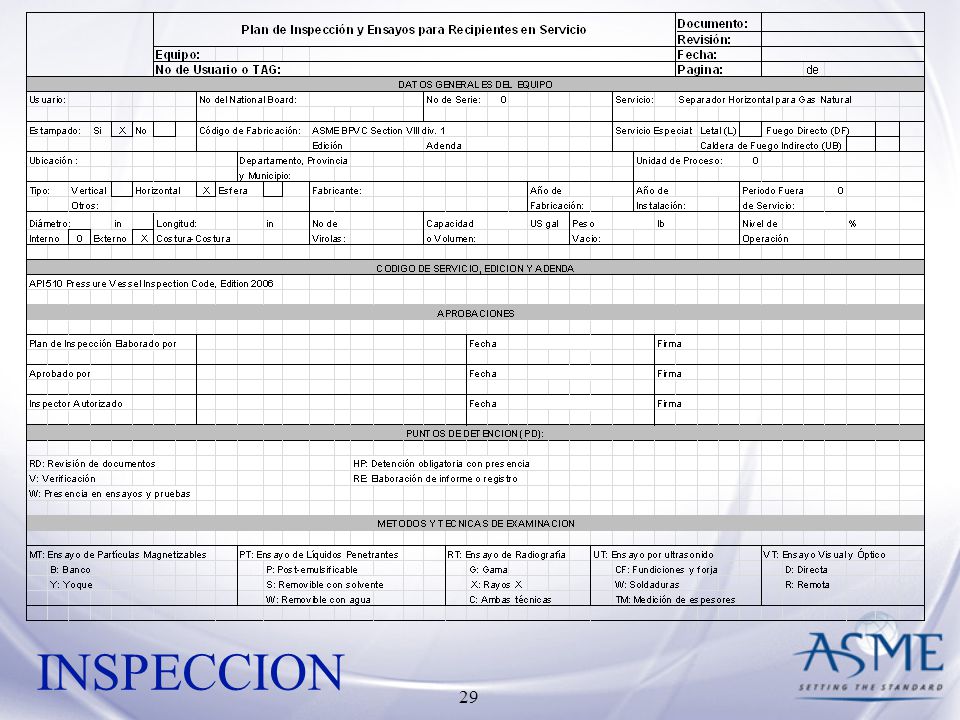

29 INSPECCION

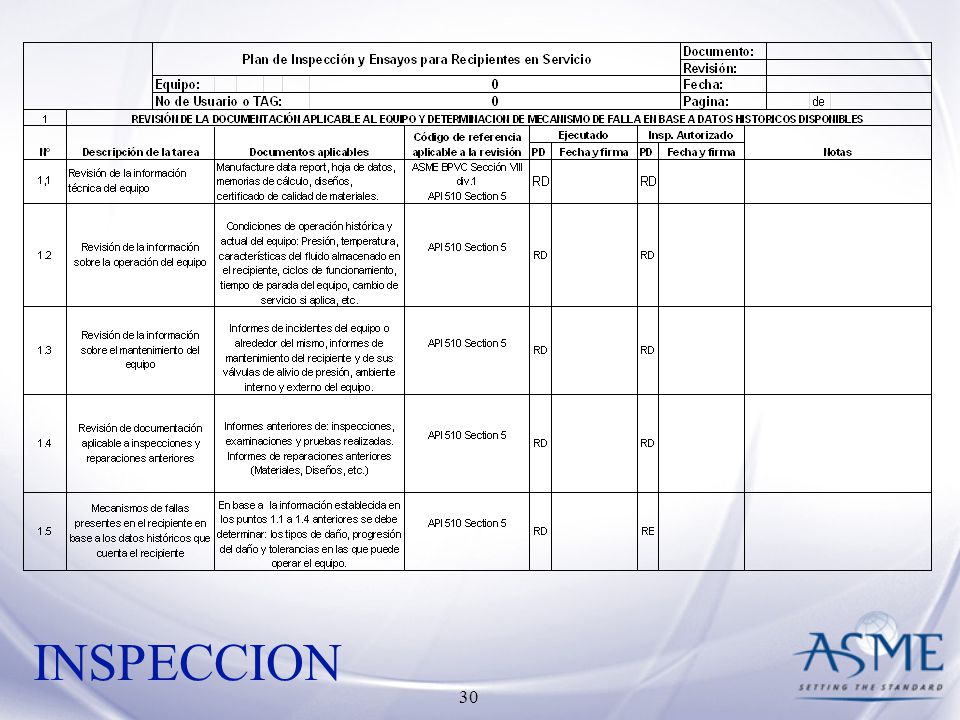

30 INSPECCION

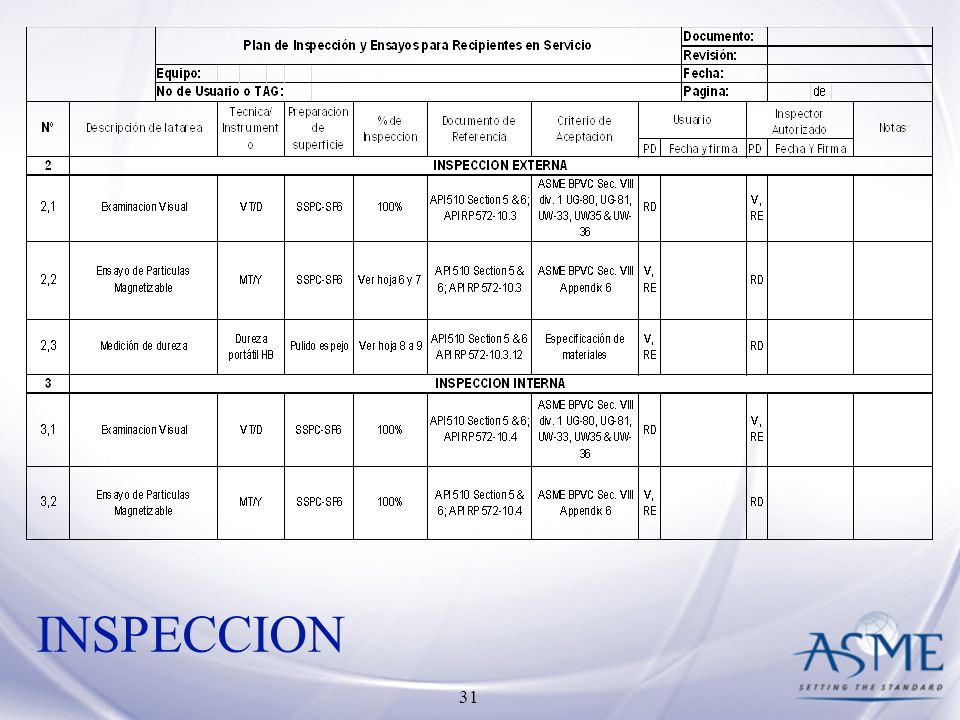

31 INSPECCION

32 DESARROLLO REPARACIÓN

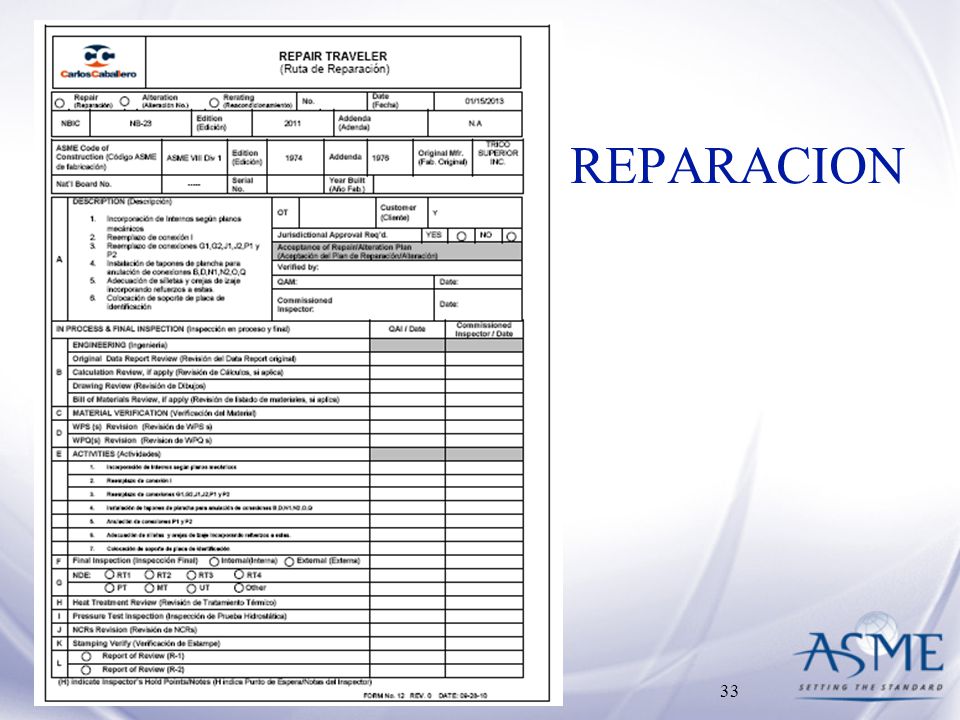

33 REPARACION

34 INGENIERIA MEMORIA DE CALCULO

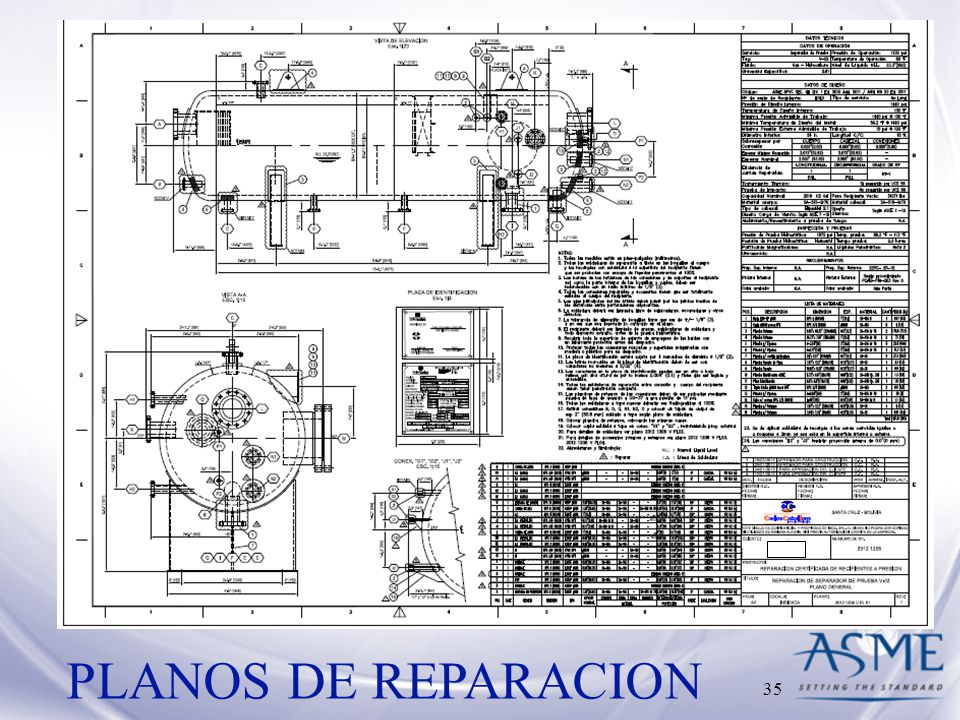

35 PLANOS DE REPARACION

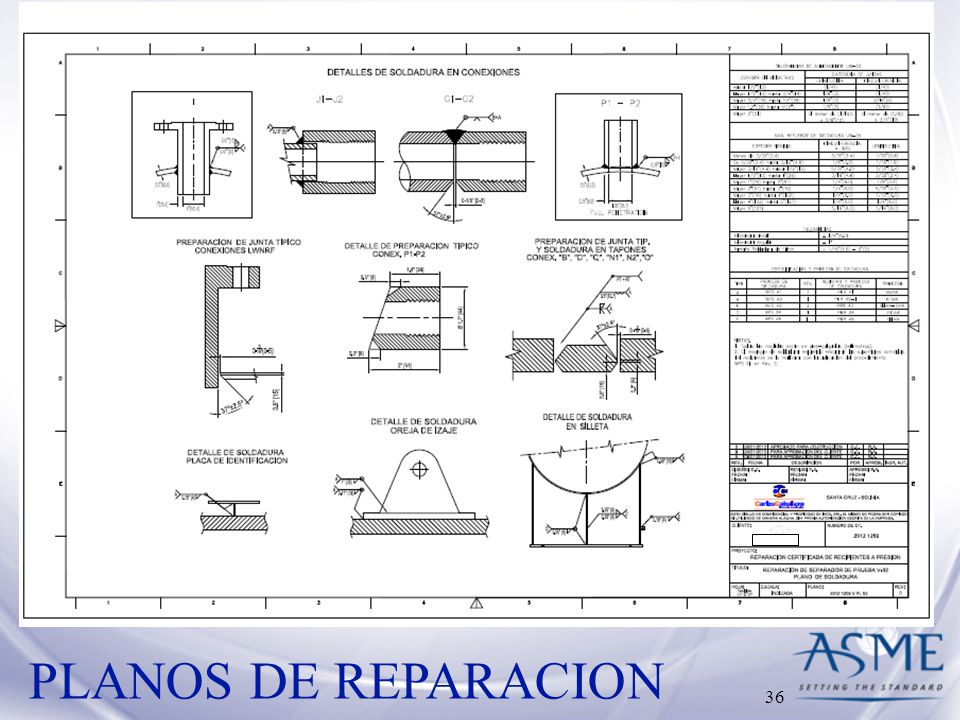

36 PLANOS DE REPARACION

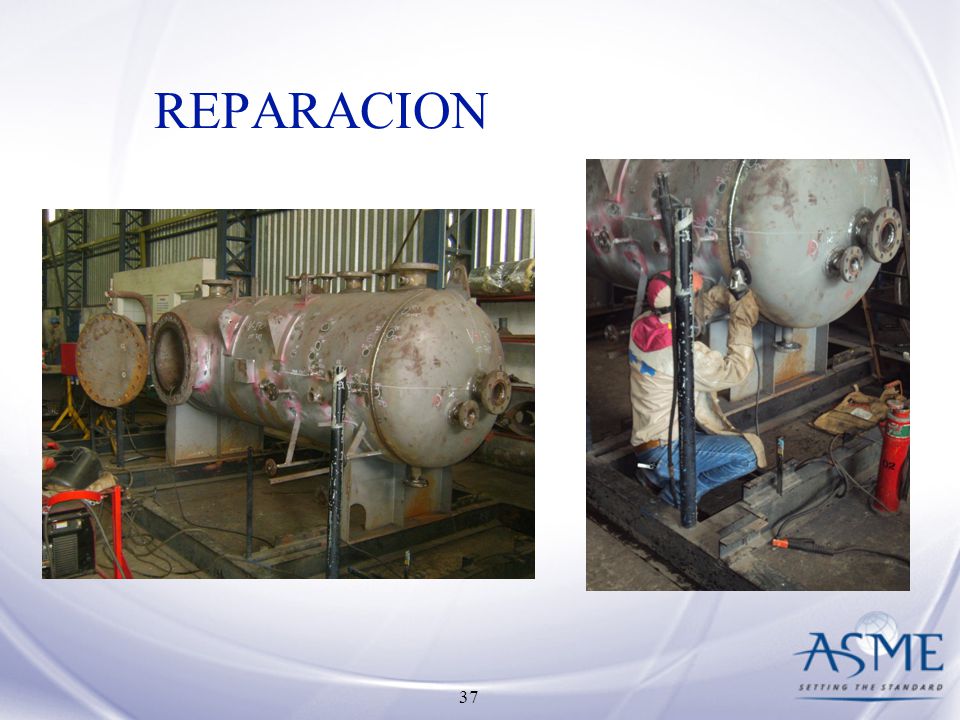

37 REPARACION

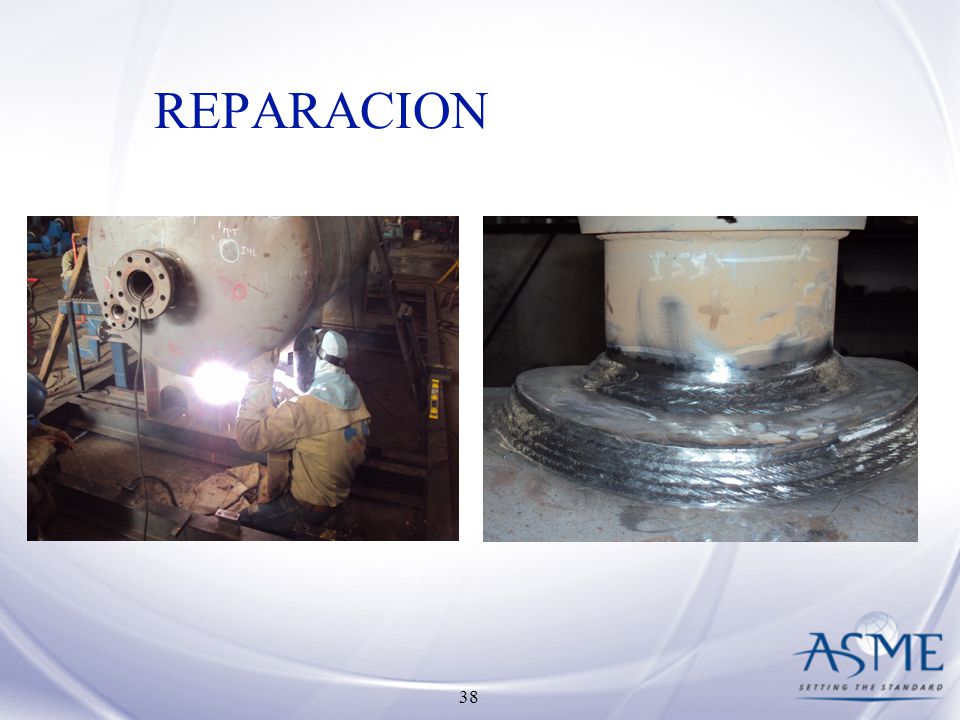

38 REPARACION

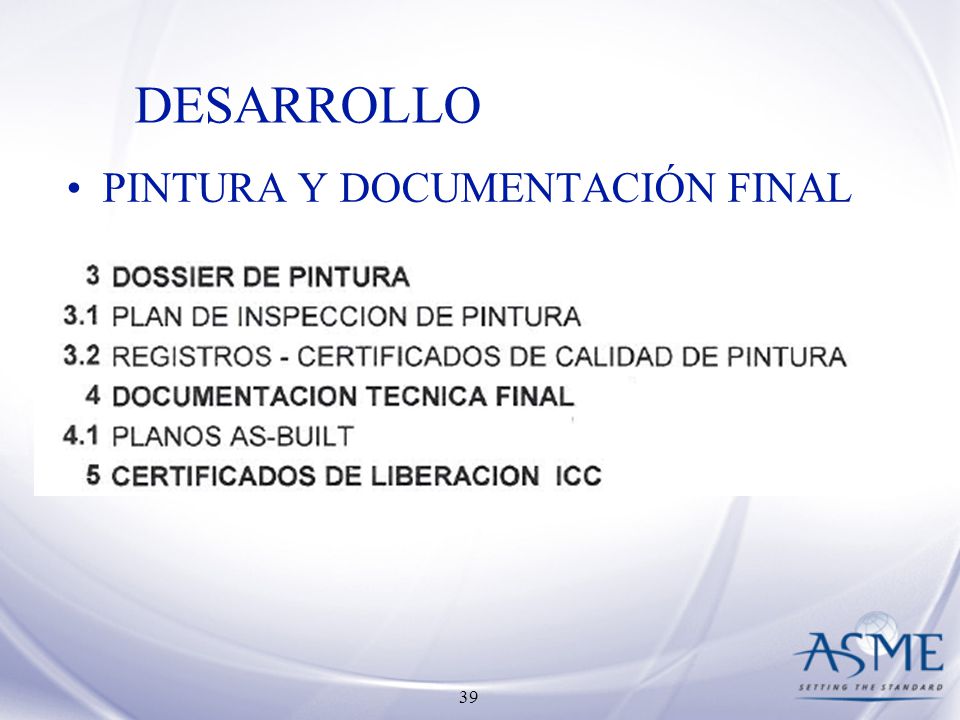

39 DESARROLLO PINTURA Y DOCUMENTACIÓN FINAL

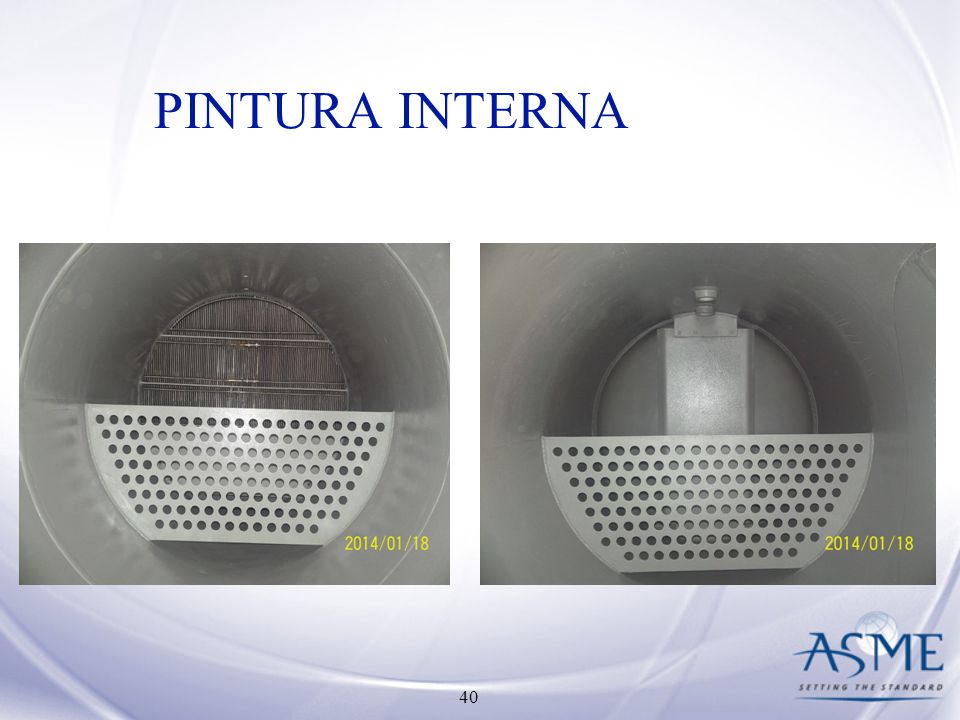

40 PINTURA INTERNA

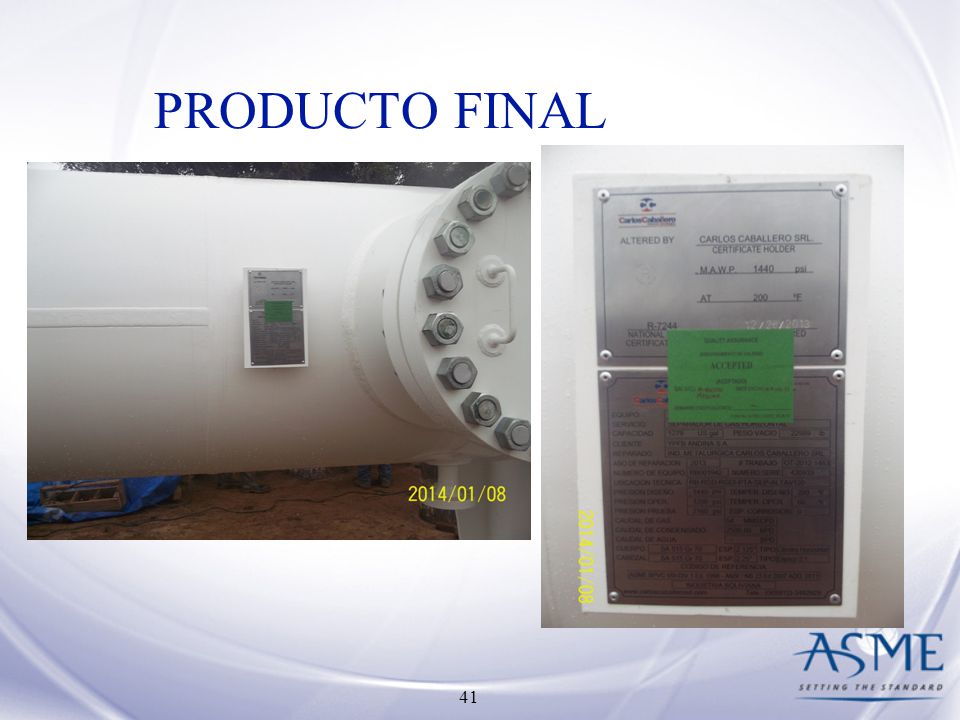

41 PRODUCTO FINAL

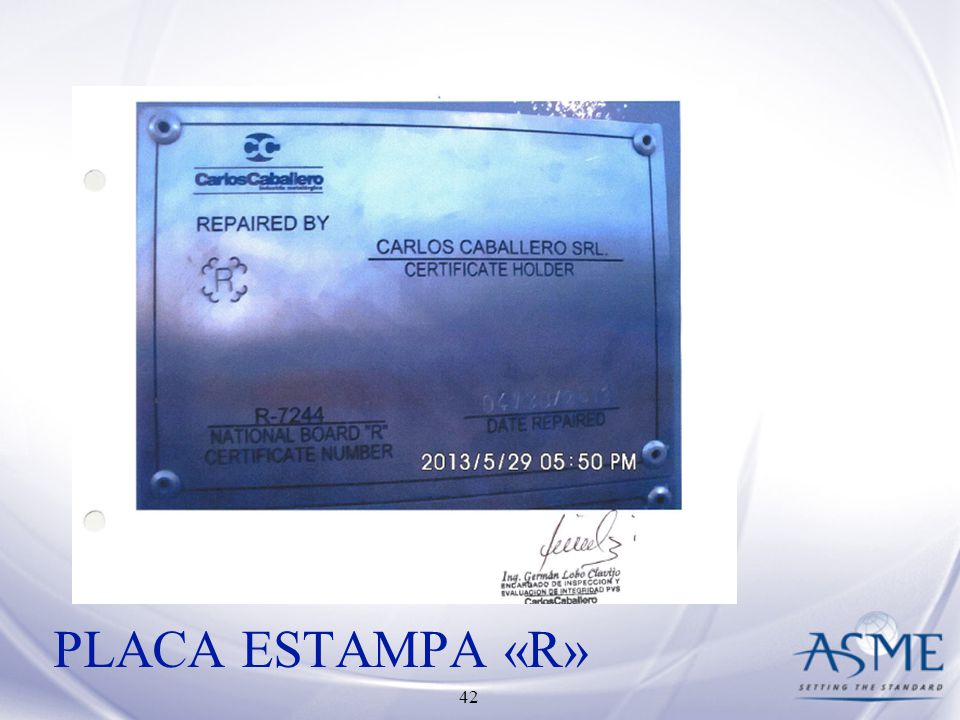

42 PLACA ESTAMPA «R»

43 PRODUCTO FINAL

44 CONCLUSIONES Y RECOMENDACIONES

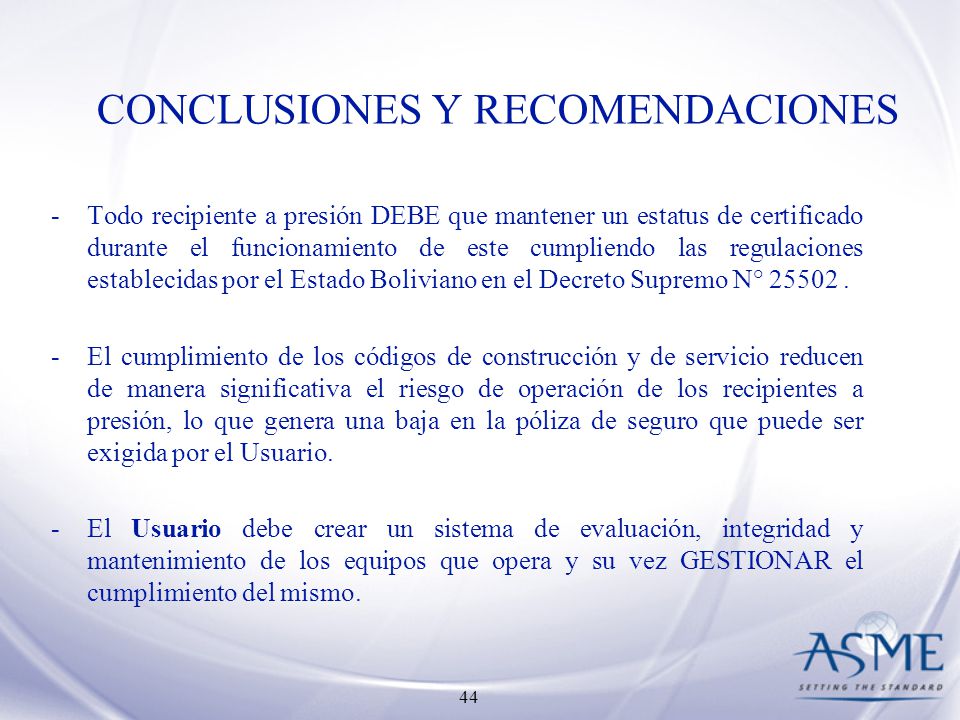

Todo recipiente a presión DEBE que mantener un estatus de certificado durante el funcionamiento de este cumpliendo las regulaciones establecidas por el Estado Boliviano en el Decreto Supremo N° El cumplimiento de los códigos de construcción y de servicio reducen de manera significativa el riesgo de operación de los recipientes a presión, lo que genera una baja en la póliza de seguro que puede ser exigida por el Usuario. El Usuario debe crear un sistema de evaluación, integridad y mantenimiento de los equipos que opera y su vez GESTIONAR el cumplimiento del mismo.

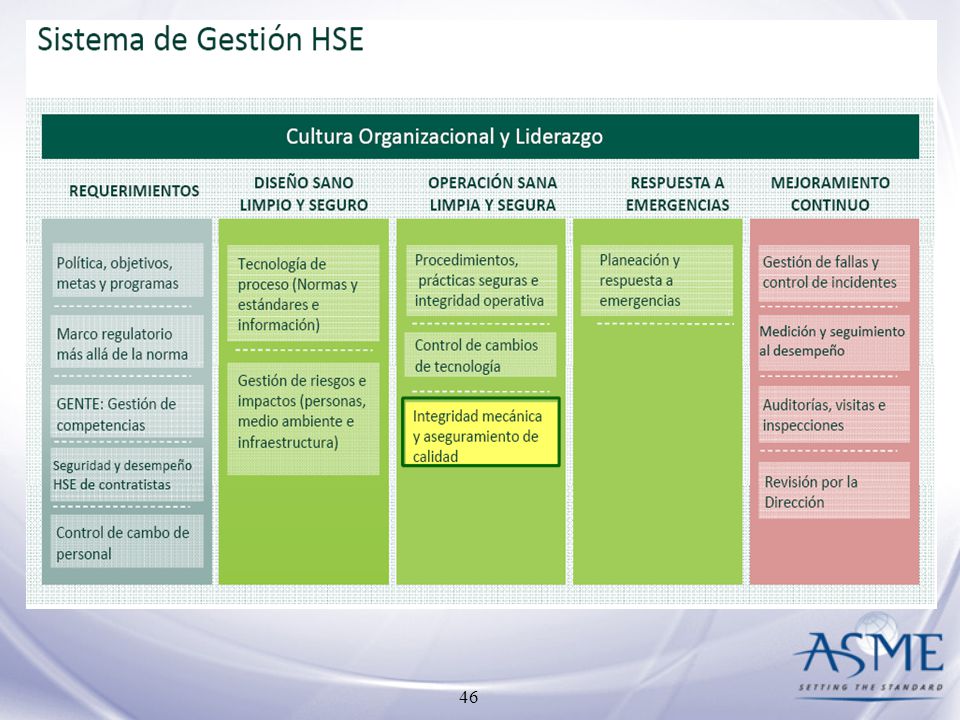

45 CONCLUSIONES Y RECOMENDACIONES

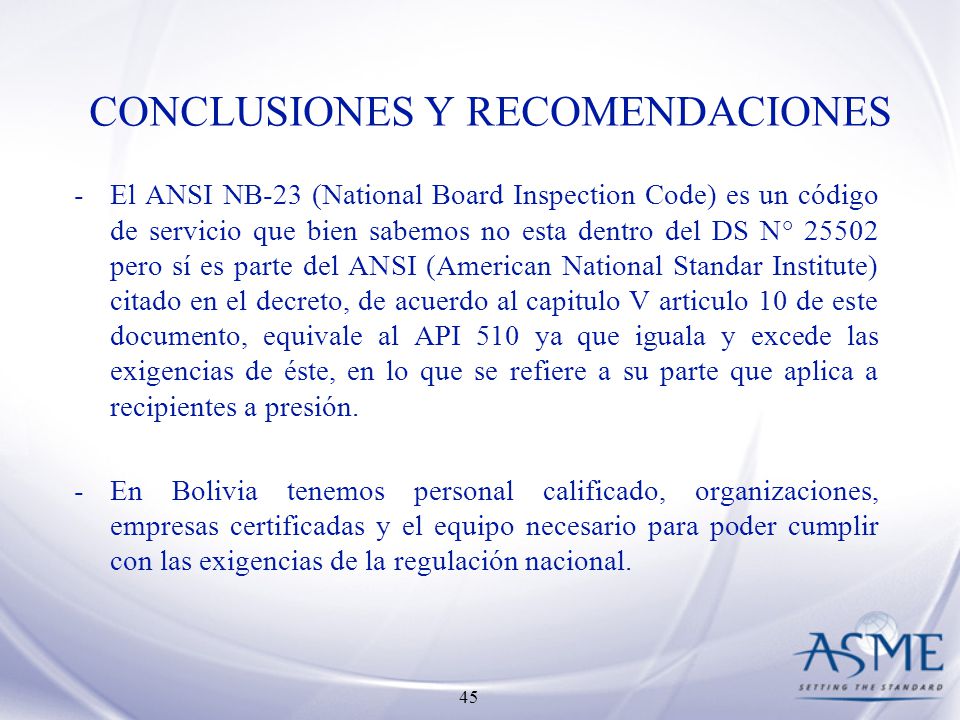

El ANSI NB-23 (National Board Inspection Code) es un código de servicio que bien sabemos no esta dentro del DS N° pero sí es parte del ANSI (American National Standar Institute) citado en el decreto, de acuerdo al capitulo V articulo 10 de este documento, equivale al API 510 ya que iguala y excede las exigencias de éste, en lo que se refiere a su parte que aplica a recipientes a presión. En Bolivia tenemos personal calificado, organizaciones, empresas certificadas y el equipo necesario para poder cumplir con las exigencias de la regulación nacional.
