1 Sistema de Telesupervisión UPCCI
Objeto de la presentación mostrar el sistema de Telesupervisión implementado en TGS para la medicón de equipos de protección catódica Noviembre 2008 Daniel Molina

2 Agenda Introducción Situación Actual Sistema de Telesupervisión
Conclusiones

3 Introducción 3 gasoductos principales: NEUBA I NEUBA II SAN MARTIN Antigüedad Promedio 35 años Extensión del sistema 8500 Km. Variedad de terrenos condiciones climáticas Protección catódica por corriente impresa

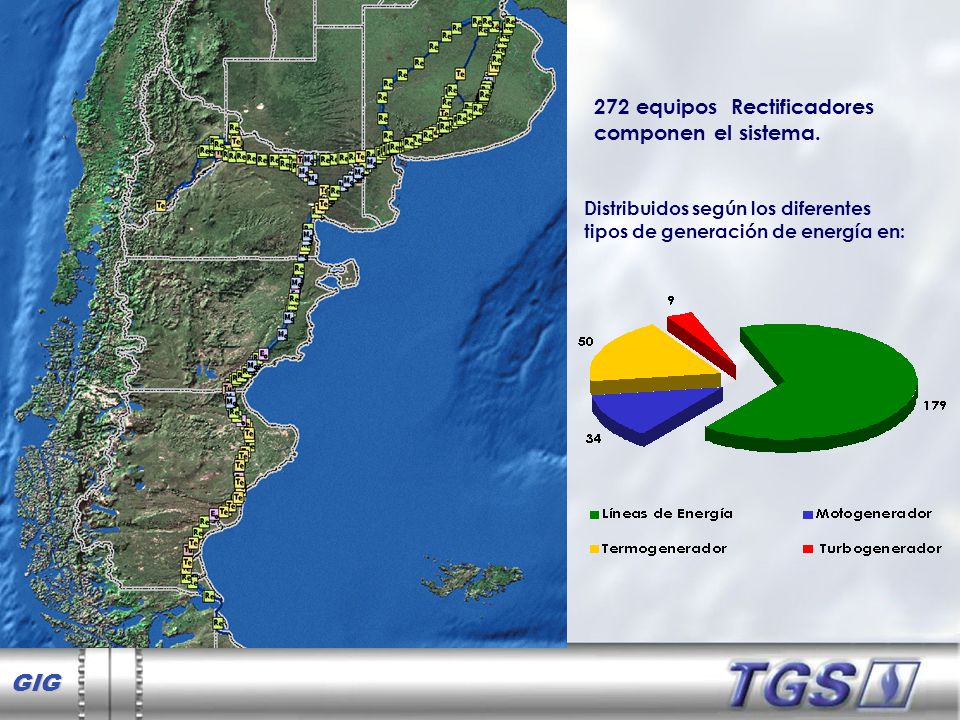

4 272 equipos Rectificadores componen el sistema.
Distribuidos según los diferentes tipos de generación de energía en:

5 GUTIERREZ TANDIL BAHIA BLANCA DOLAVON TRUNCADO R. GALLEGOS CHELFORO P. HUINCUL RECURSOS 8 Bases Operativas dedicadas al relevamiento y mantenimiento de los equipos rectificadores Distribución por Base Operativa

6 Agenda Introducción Situación Actual Sistema de Telesupervisión
Conclusiones

7 Situación Actual El monitoreo de un sistema por corriente impresa, existen tres aspectos fundamentales Verificar los parámetros de salida Asegurar la mayor disponibilidad Ajuste de parametros. Actualmente las 272 unidades se verifican manualmente, mediante relevamiento e inspecciones periódicas

8 Para mejorar la eficiencia del sistema se recurre a la Telesupervision

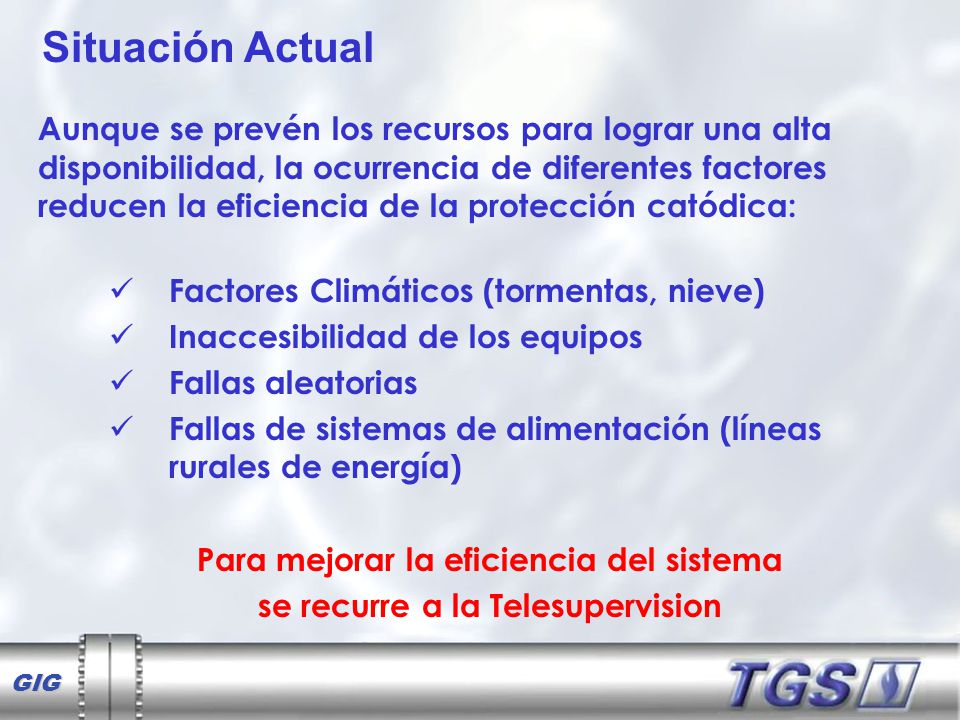

Situación Actual Aunque se prevén los recursos para lograr una alta disponibilidad, la ocurrencia de diferentes factores reducen la eficiencia de la protección catódica: Factores Climáticos (tormentas, nieve) Inaccesibilidad de los equipos Fallas aleatorias Fallas de sistemas de alimentación (líneas rurales de energía) Para mejorar la eficiencia del sistema se recurre a la Telesupervision

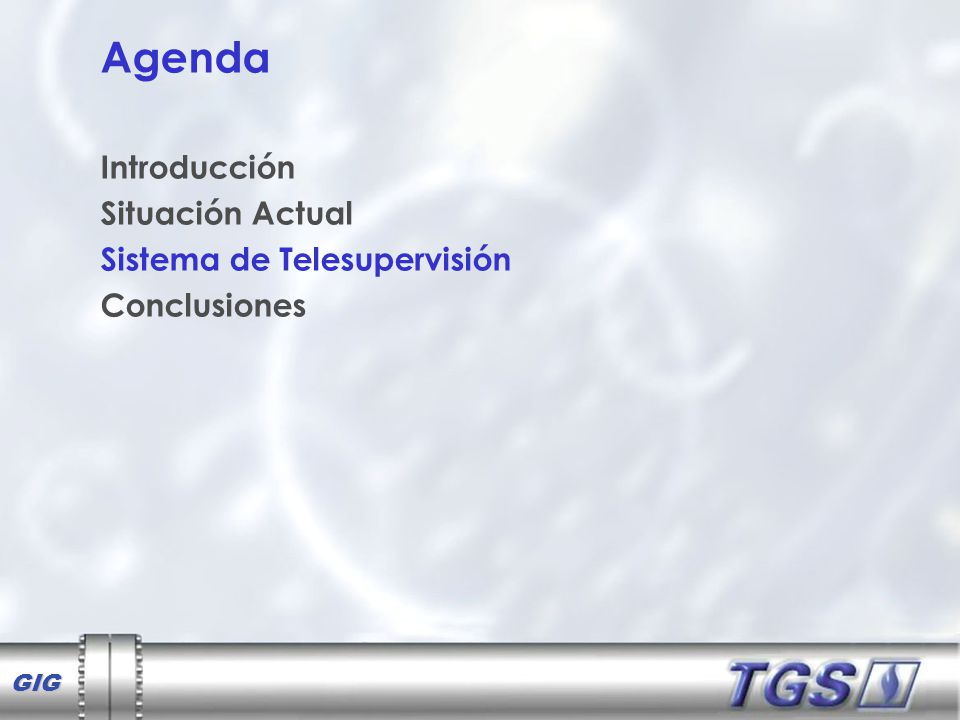

9 Agenda Introducción Situación Actual Sistema de Telesupervisión
Conclusiones

10 Sistema de Telesupervision
El sistema cuenta con cuatro componentes básicos: Unidad Remota RTU (Remote Terminal Unit) Enlace o Red Acceso Servidores de Gestión Equipos Clientes

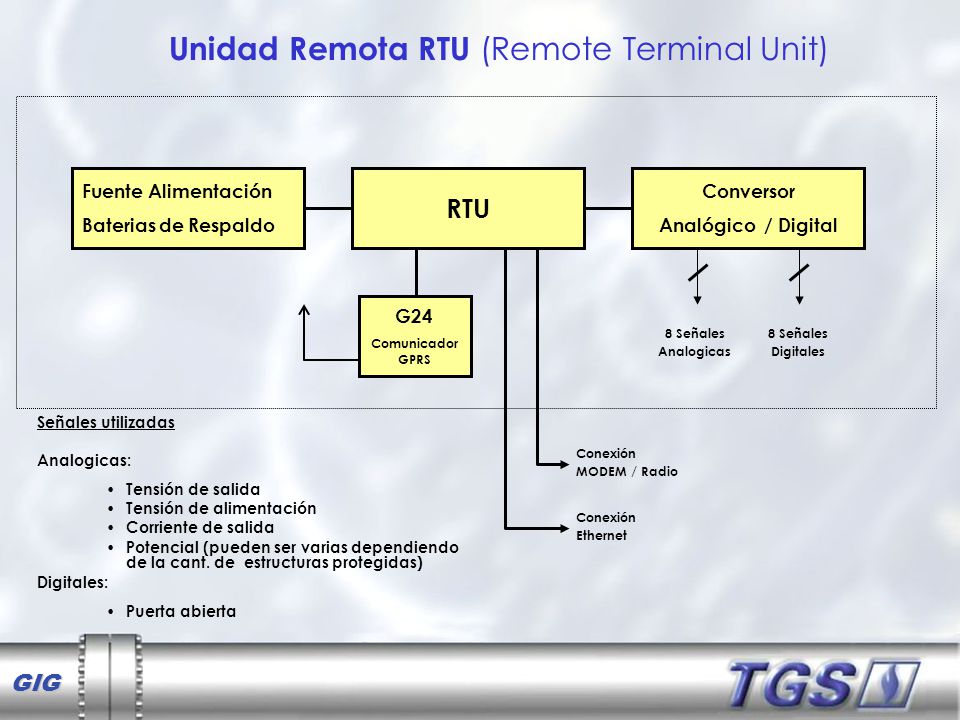

11 Unidad Remota RTU (Remote Terminal Unit)
Fuente Alimentación Baterias de Respaldo RTU Conversor Analógico / Digital G24 Comunicador GPRS 8 Señales Analogicas 8 Señales Digitales Señales utilizadas Analogicas: Tensión de salida Tensión de alimentación Corriente de salida Potencial (pueden ser varias dependiendo de la cant. de estructuras protegidas) Digitales: Puerta abierta Conexión MODEM / Radio Conexión Ethernet

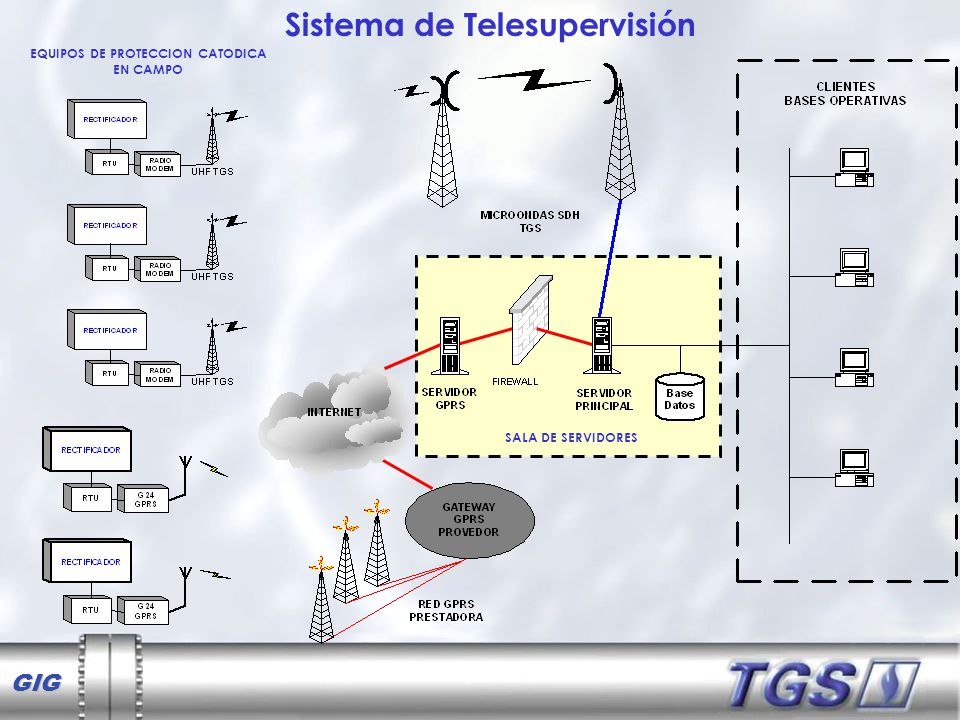

12 Sistema de Telesupervisión
EQUIPOS DE PROTECCION CATODICA EN CAMPO SALA DE SERVIDORES

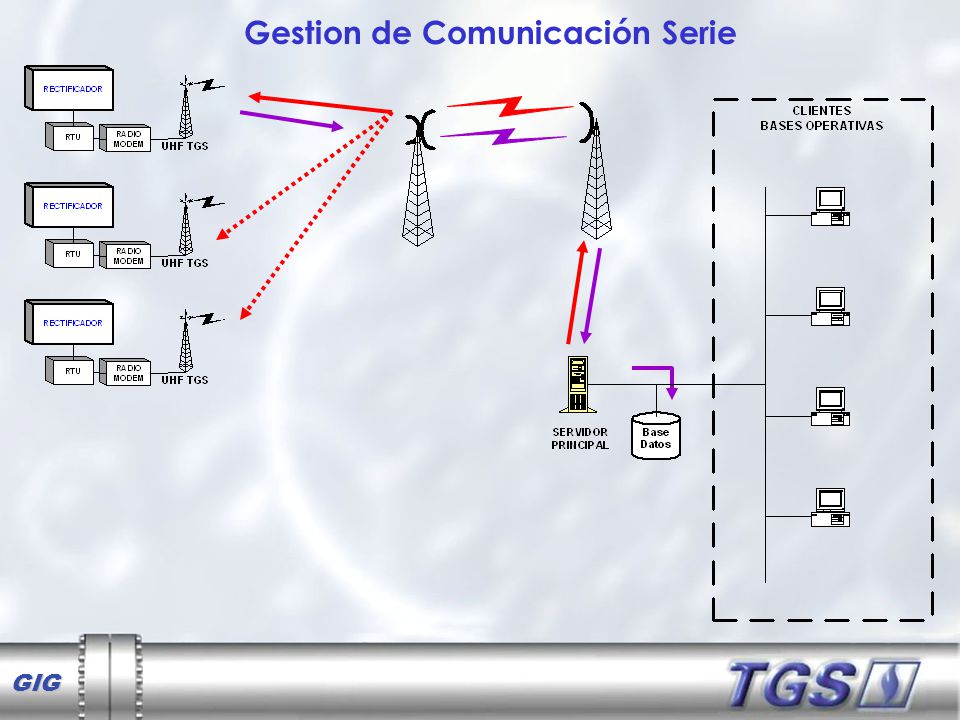

13 Gestion de Comunicación Serie

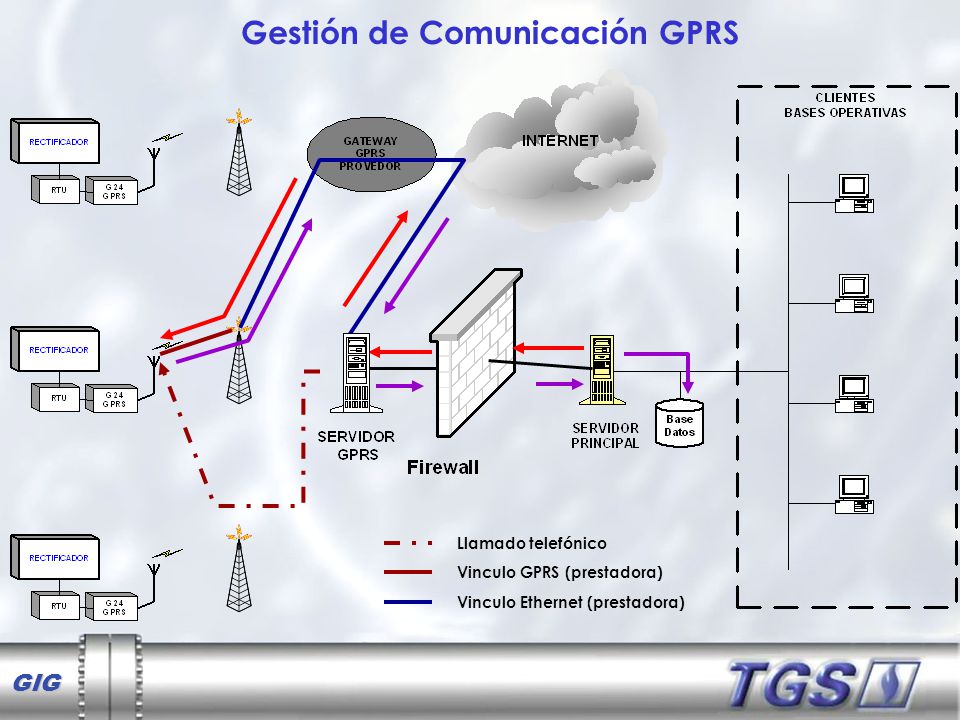

14 Gestión de Comunicación GPRS
Vinculo Ethernet (prestadora) Vinculo GPRS (prestadora) Llamado telefónico General Packet Radio Service (GPRS) o servicio general de paquetes vía radio es una extensión del Sistema Global para Comunicaciones Móviles

15 Visualización Cliente Visualización Cliente Visualización Cliente
Software Visualización Cliente Base de Datos Servidor Principal Visualización Cliente Panel de Equipo Visualización Cliente Grafico

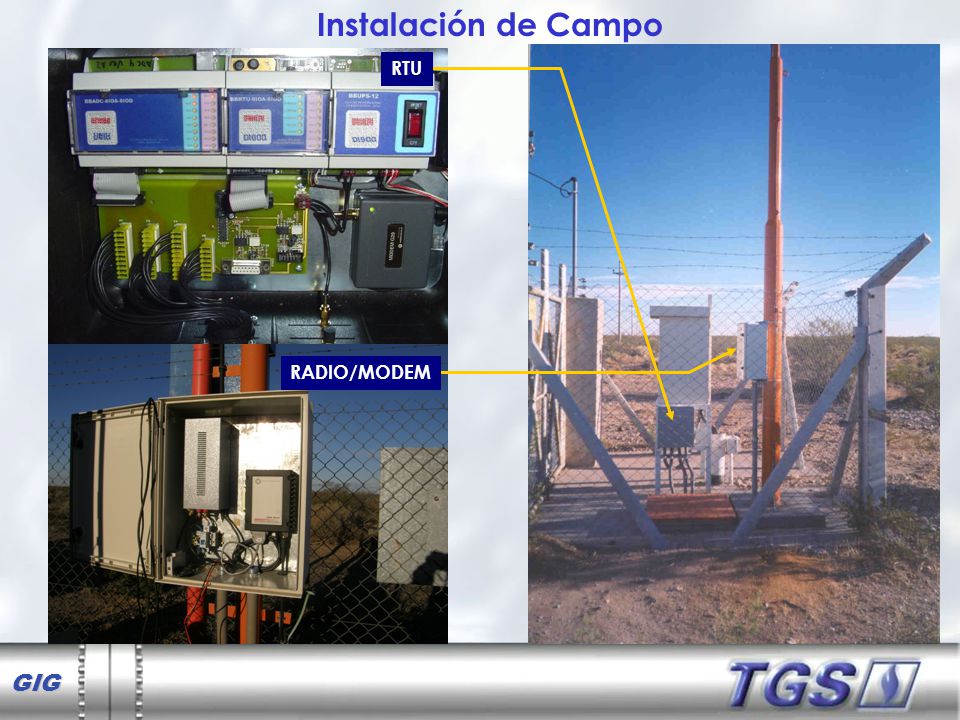

16 Instalación de Campo RTU RADIO/MODEM

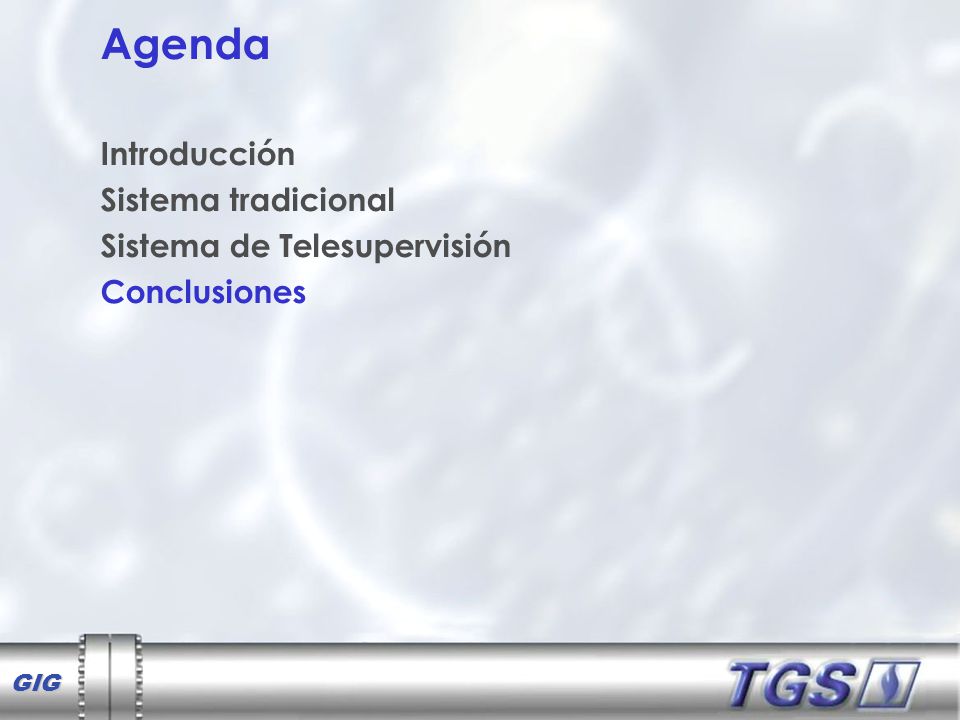

17 Agenda Introducción Sistema tradicional Sistema de Telesupervisión
Conclusiones

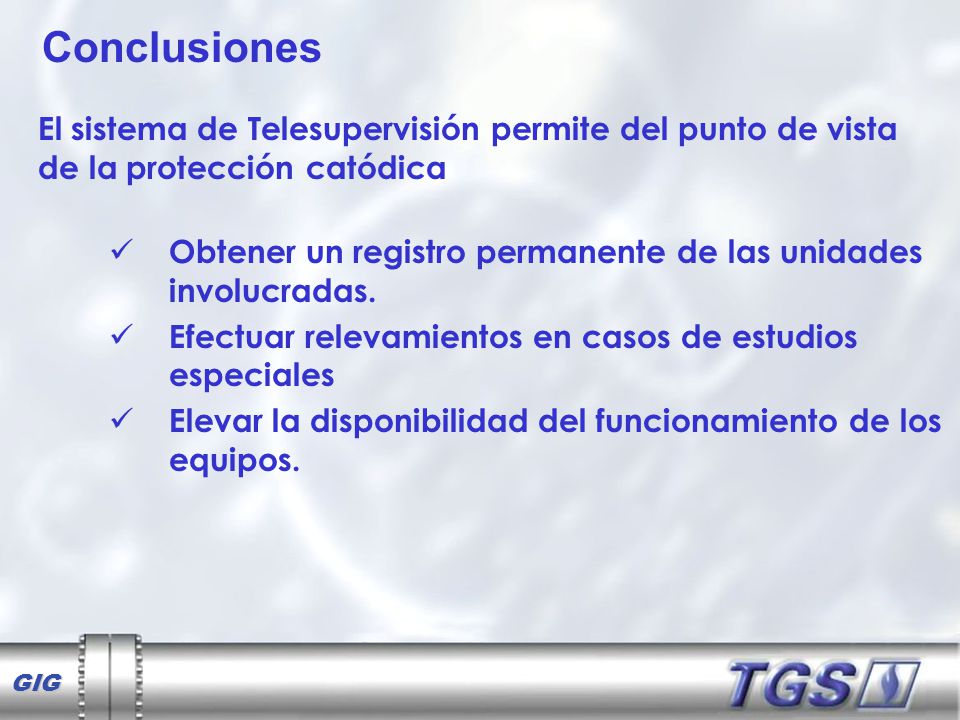

18 Conclusiones El sistema de Telesupervisión permite del punto de vista de la protección catódica Obtener un registro permanente de las unidades involucradas. Efectuar relevamientos en casos de estudios especiales Elevar la disponibilidad del funcionamiento de los equipos.

19 Conclusiones El sistema de Telesupervisión además permite optimizar los recursos humanos: Reduciendo los Km. de desplazamiento (Reduciendo los tiempos y el riesgos asociados ) Enfocarse en los equipos que requieren atención por averías o ajustes Optimizar los recursos para estudios específicos.

20 Muchas Gracias!!!! Daniel Molina
