Bases conceptuales y ejemplos de estimación de emisiones y transferencia de contaminantes Abril, 2012.

Presentaciones similares


Presentación del tema: "Bases conceptuales y ejemplos de estimación de emisiones y transferencia de contaminantes Abril, 2012."— Transcripción de la presentación:

1 Bases conceptuales y ejemplos de estimación de emisiones y transferencia de contaminantes Abril, 2012

2 ¿Formato del RETC? ¿Un trámite mas? ¿Una oportunidad para la competitividad y la protección ambiental de mi empresa?

3 Seguimiento al desempeño ambiental de la empresa Genera información anual sobre emisiones y transferencia de contaminantes y permite actualizar las bases de licenciamiento Alimenta al Registro de Emisiones y Transferencia de Contaminantes y apoya la definición de políticas, planes y programas en materia ambiental Formato del RETC

4 Contenido

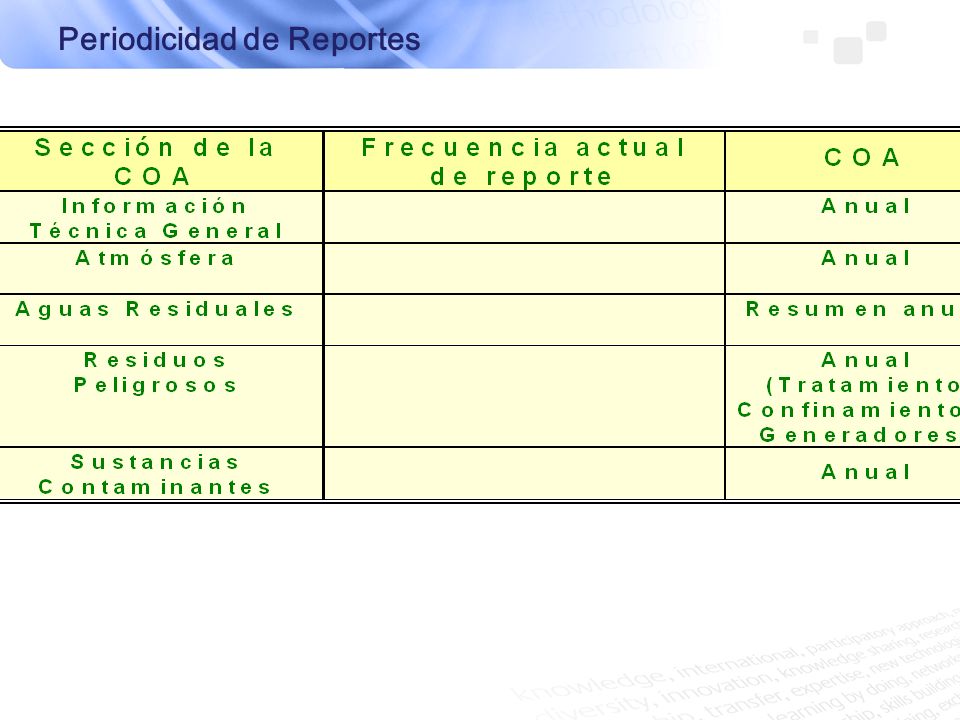

5 Periodicidad de Reportes

6 Competencia

7 Otras Novedades del Formato del RETC Unidades de reporte Unidades de reporte Diagrama de puntos de emisión Diagrama de puntos de emisión Métodos de estimación Métodos de estimación Emisiones y transferencia de Contaminantes Listados Emisiones y transferencia de Contaminantes Listados

8 Unidades del Reporte Deben emplearse unidades consistentes Unidades de reporte conforme a la normatividad aplicable Se induce la estimación de emisiones anuales

9 ENTRADAS: insumo directo, indirecto, agua y energía EMISIONES: aire, agua, residuo sólidos y peligrosos Diagramas de Puntos de Emisión

10 Métodos de estimación

11 Emisiones y transferencia de Contaminantes

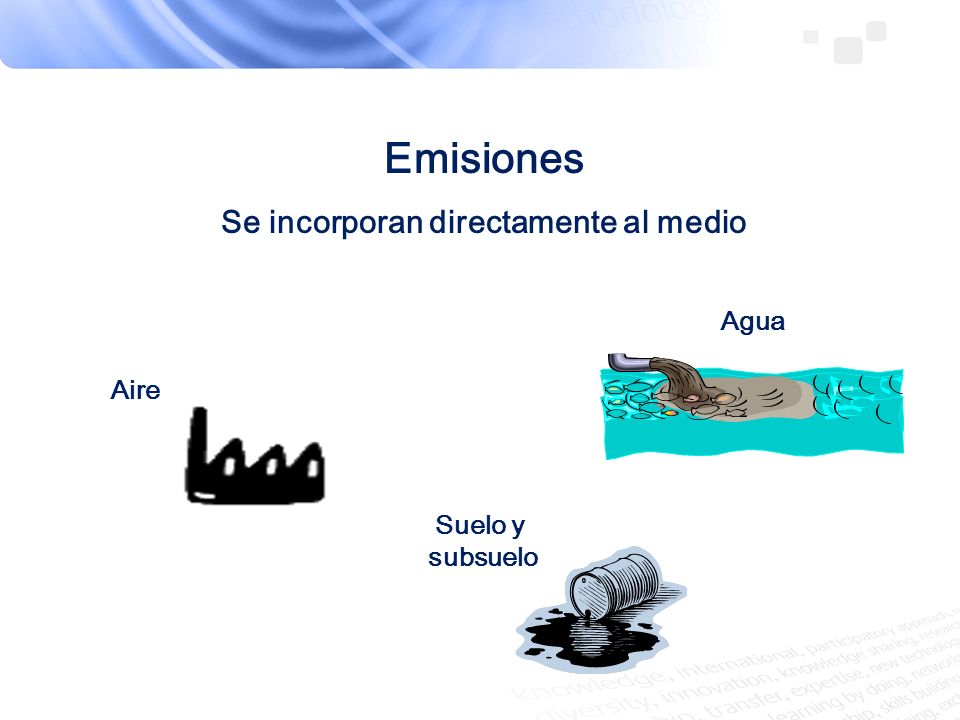

12 Emisiones Se incorporan directamente al medio Suelo y subsuelo Aire Agua

13 13 Sistemas de reutilización Reciclado Coprocesamiento Tratamiento Disposición final Transferencia Fuera del sitio de generación Residuos peligrosos CONFINAMIENTO Alcantarillado PTAR externa

14 I Información técnica general II Emisiones contaminantes a la atmósfera III Emisiones y transferencia al agua IV Generación, manejo y transferencia de residuos V Emisiones y transferencias de sustancias RETC Datos de registro Formato RETC Diagrama de flujo Materias primas Consumo de combustibles y energía Emisiones a la atmósfera Equipos y actividades que generan emisiones Consumo y descargas de agua Tipos de contaminantes en descargas Generación y transferencia de residuos peligrosos Manejo por empresas de servicio Planes de manejo Tratamiento de suelos contaminados Uso, producción y comercialización de sustancias RETC Emisiones y transferencia de sustancias RETC Emisión y transferencias por accidentes, contingencias, fugas o derrames Acciones de prevención de la contaminación Nombre, LAU o LF, dirección, teléfono, correo electrónico, coordenadas geográficas, personal y horas de operación. Firma del promovente en el documento impreso (oficio y carátula de la COA)

15 Datos del Registro

16 El año que se indica en la COA debe corresponder al periodo de actividades que se presenta. Revisar si la LF o LAU fue otorgada por la Secretaría correspondiente.

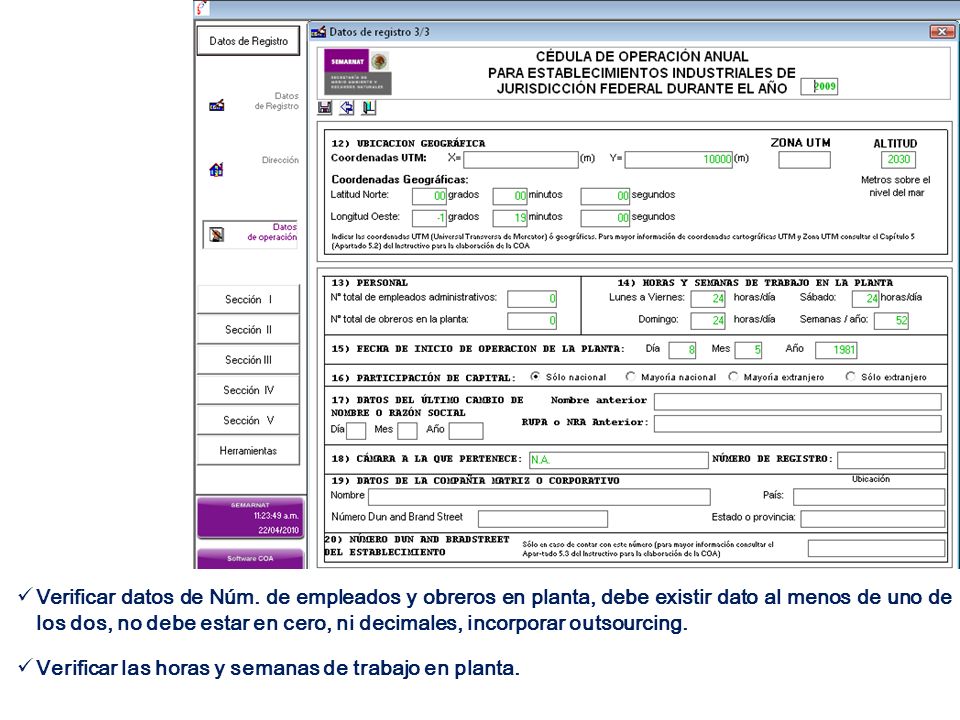

17 Verificar datos de Núm. de empleados y obreros en planta, debe existir dato al menos de uno de los dos, no debe estar en cero, ni decimales, incorporar outsourcing. Verificar las horas y semanas de trabajo en planta.

18 Emisiones al Aire

19 Expresión de la Cantidad de Contaminantes

20 Concentración y Emisión Concentración Medición puntual en un tiempo corto Emisión

21 Emisiones o Transferencias Anuales Emisiones RETC Emisiones o Transferencias Emisiones o Transferencias Tiempo = 1 año Generadas Transferencia s

22 Concentración Unidades de Concentración y de Emisión mili nano mili Partes por millón en volumen mili kilo

23 Factor de multiplicaciónPrefijo Símbol o 1,000,000,000,000,000,000= 1.00E+1 8exaE 1,000,000,000,000,000= 1.00E+1 5petaP 1,000,000,000,000= 1.00E+1 2teraT 1,000,000,000= 1.00E+0 9gigaG 1,000,000= 1.00E+0 6megaM 1,000= 1.00E+0 3kilok 100= 1.00E+0 2hectoh 10= 1.00E+0 1deka*da 0.1= 1.00E- 01deci*d 0.01= 1.00E- 02centic 0.001= 1.00E- 03millim = 1.00E- 06microμ = 1.00E- 09nanon = 1.00E- 12picop = 1.00E- 15femtof = 1.00E- 18attoa Uso de Prefijos Dioxinas y Furanos Concentraciones Emisiones

24 Referencia Ecc.6 NOM-085-SEMARNAT-1994 HN = HC*V Donde: V = Consumo de combustible, (kg/h). H N = Capacidad térmica del equipo de combustión (MJ/h). H C = Poder calorífico del combustible empleado, (MJ/kg). Verificar si es correcta la cantidad de consumo de combustible reportada por equipo en la Tabla 2.1.1

25

26 Para los puntos de generación de emisiones, verificar el registro de los siguientes datos: diámetro interior (o equivalente) m, velocidad de flujo de gases m/s, gasto volumétrico m3/min y temperatura, además deben ser consistentes con la unidad requerida. En la Tabla se indican todos los puntos de emisión que previamente fueron declarados en el diagrama con un símbolo de emisión ( ) La Temperatura de chimenea para gases de combustión, varía en función del equipo de combustión y tipo de combustible. En la mayoría de los casos la temperatura de chimenea para gases de combustión debe estar por arriba de 100 °C para combustibles gaseosos y cuando se queman combustibles líquidos 180 °C. En ocasiones puede variar dependiendo del proceso productivo o por uso del equipo de control de emisiones.

27 GVC: Gasto volumétrico a condiciones de chimenea V: Velocidad A= Área 1. Calcule el gasto volumétrico a condiciones de chimenea (Gvc) expresado en m3/min GVC: Gasto volumétrico a condiciones de chimenea V: Velocidad de flujo de gases (V) expresado en m/seg A: Área del ducto 2. Calcule el Gasto Volumétrico a condiciones normales GCNBS: Gasto volumétrico a CN de presión, temperatura y base seca Pn: Presión normal (760 mm Hg) Pc: Presión de chimenea (mm Hg) Tn: Temperatura normal (298 °k) Tc: Temperatura de chimenea (°C) Fgs: Fracción de gas seco Referencia: NMX-AA-010-SCFI-2001

28 ¿La maquinaria, equipo o actividad sujeta a norma se indica en el diagrama de flujo y se reporta la información correspondiente en el Tabla 2.2? Verificar el reporte de los parámetros normados, según corresponda. Los resultados de los parámetros normados deben reportarse en las unidades establecidas en las normas aplicables, es decir conforme al LMP. Los parámetros normados, se deben reportar en unidades de concentración y conforme a la norma aplicable: mg/m3, g/m3, etc. Con excepción de aquellos contaminantes que conforme a la norma se requieren en unidades de flujo másico, por ejemplo: kg/hr, ton/hr, lb/hr, etc. Si se reporta equipo de control se debe reportar eficiencia del equipo de control

29 Contaminantes Normados NormaEquipo/ActividadContaminante Unidades de Concentración NOM-085-SEMARNAT-1994 Equipos de combustión (calentamiento directo e indirecto) SO 2 ppmv PSTmg/m 3 NO X ppmV NOM-043-SEMARNAT-1993PartículasPartículas Sólidasmg/m 3 NOM-040-SEMARNAT-2002Fabricación de Cemento Partículasmg/m 3 Partículaskg/hr (emisión) SO2mg/m 3 NOxmg/m 3 COmg/m 3 HClmg/m 3 HCt (como CH 4 )mg/m 3 Sb, As, Se, Ni, Mnmg/m 3 Cdmg/m 3 Hgmg/m 3 Pb, Cr, Znmg/m 3 Dioxinas y furanosng EQT/m 3 NOM-039-SEMARNAT-1993Plantas productoras de Ácido Sulfúrico SO 2 kg de SO2/ton H2SO4 SO 2 ppm Neblinas de SO 3 y H 2 SO 3 ppm

30 Contaminantes Normados Norma Equipo/Activid ad Contaminante Unidades de concentración NOM-046-SEMARNAT-1993 Producción de Ácido Dodecilbencensulfónico SO2 g/kg de ácido docecilbencensulfónico producido al 100 % Nieblas de SO 3 y H 2 SO 4 g/kg de ácido docecilbencensulfónico producido al 100 % NOM-105-SEMARNAT Fabricación de Celulosa PSTmg/m 3 ART Compuestos de Azufre reducido total como H2S mg/m 3 NOM-121-SEMARNAT AutomotrizCOVsg/m 2 NOM-098-SEMARNAT Incinerador Dioxinas y Furanos EQTng/m 3 COmg/m 3 HClmg/m 3 NOxmg/m 3 SO 2 mg/m 3 Partículasmg/m 3 Arsénicomg/m 3 Seleniomg/m 3 Cobaltomg/m 3 Níquelmg/m 3 Manganesomg/m 3 Estañomg/m 3 Cadmiomg/m 3 Plomomg/m 3 Cromo totalmg/m 3 Cobremg/m 3 Mercuriomg/m 3

31 Parámetros normados en una caldera con una capacidad potencia de 2320 caballo caldera (c.c.) u 81,896 Megajoule por hora (Mj/h) que utiliza como combustible diesel. Aplicación y Cumplimiento de Normas Oficiales Mexicanas Concentración

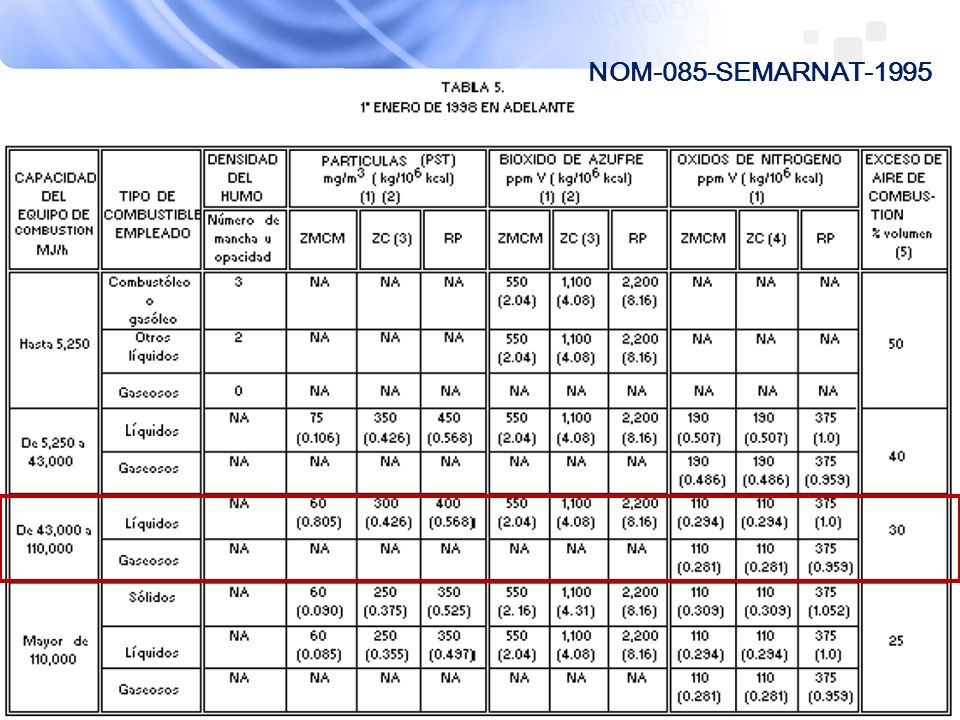

32 NOM-085-SEMARNAT-1995

33 La estimación de emisiones de contaminantes normados, se debe realizar por medición directa (Ejemplo: NOx, SO 2, PST, etc).

34 Contaminantes por tipo de combustible Tipos de Combustible Emisiones al aire por consumo de combustible NombreCAS/Clave CarbónCompuestos orgánicos totales CarbónDibenzofuranos policloradosFuranosS/C11 CarbónDibenzo-p-dioxinasDioxinasS/C10 CarbónDioxido de Carbono CO2Bióxido de carbono CarbónHidrocarburos aromáticos polinucleares CarbónMetales CarbónMetano CarbónMonoxido de carbono (CO)Monóxido de carbonoMC CarbónOxido Nitroso N2OOxido nitroso CarbónOxidos de azufre SOx CarbónOxidos de Nitrógeno (NOx)Óxidos de nitrógeno NoxNO CarbónPartículas Totales (PST)Partículas suspedidas totalesPS CarbónPM 10 µm (PM10)Partículas PM10PT CarbónCloruro de hidrógeno (HCl) CarbónFluoruro de hidrógeno (HF)

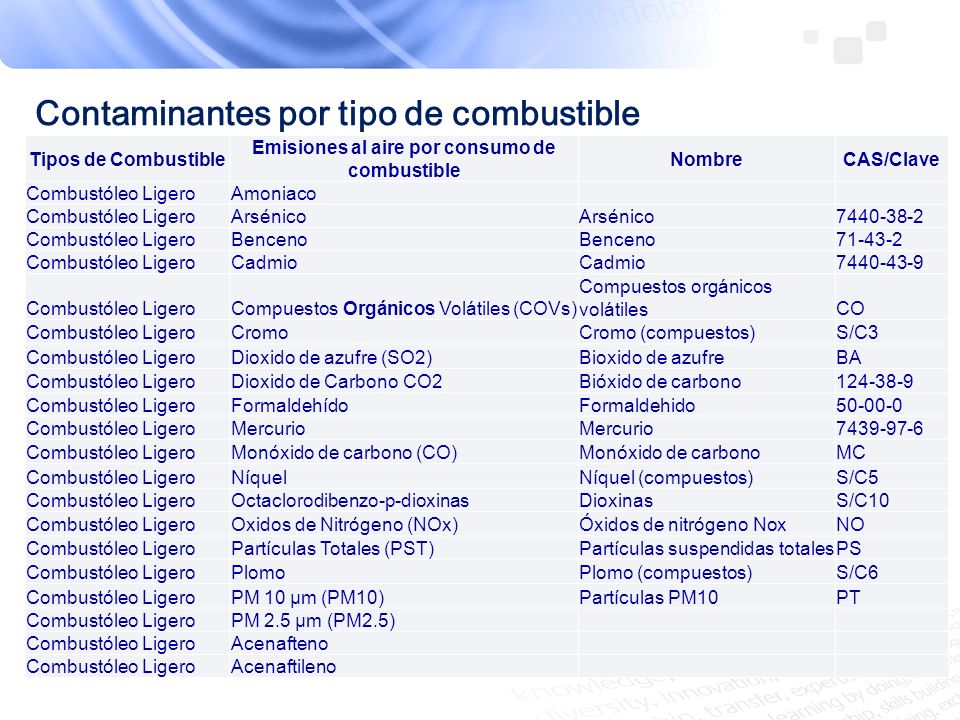

35 Contaminantes por tipo de combustible Tipos de Combustible Emisiones al aire por consumo de combustible NombreCAS/Clave Combustóleo LigeroAmoniaco Combustóleo LigeroArsénico Combustóleo LigeroBenceno Combustóleo LigeroCadmio Combustóleo LigeroCompuestos Orgánicos Volátiles (COVs) Compuestos orgánicos volátilesCO Combustóleo LigeroCromoCromo (compuestos)S/C3 Combustóleo LigeroDioxido de azufre (SO2)Bioxido de azufreBA Combustóleo LigeroDioxido de Carbono CO2Bióxido de carbono Combustóleo LigeroFormaldehídoFormaldehido Combustóleo LigeroMercurio Combustóleo LigeroMonóxido de carbono (CO)Monóxido de carbonoMC Combustóleo LigeroNíquelNíquel (compuestos)S/C5 Combustóleo LigeroOctaclorodibenzo-p-dioxinasDioxinasS/C10 Combustóleo LigeroOxidos de Nitrógeno (NOx)Óxidos de nitrógeno NoxNO Combustóleo LigeroPartículas Totales (PST)Partículas suspendidas totalesPS Combustóleo LigeroPlomoPlomo (compuestos)S/C6 Combustóleo LigeroPM 10 µm (PM10)Partículas PM10PT Combustóleo LigeroPM 2.5 µm (PM2.5) Combustóleo LigeroAcenafteno Combustóleo LigeroAcenaftileno

36 Contaminantes por tipo de combustible Tipos de CombustibleEmisiones al aire por consumo de combustibleNombreCAS/Clave Combustóleo LigeroAntraceno Combustóleo LigeroBenzo (a) antraceno Combustóleo LigeroBenzo (a) fenantreno Combustóleo LigeroBenzo (g, h, i) perileno Combustóleo LigeroCobalto Combustóleo LigeroCobre Combustóleo LigeroDibenzo (a,h) antraceno Combustóleo LigeroEtilbenceno Combustóleo LigeroFenantreno Combustóleo LigeroFluoranteno Combustóleo LigeroFluoreno Combustóleo LigeroFosforo Combustóleo LigeroIndeno(1,2,3-cd)pireno Combustóleo LigeroManganeso Combustóleo LigeroNaftaleno Combustóleo LigeroPireno Combustóleo LigeroSelenio Combustóleo LigeroTolueno Combustóleo LigeroVanadio Combustóleo LigeroXileno Combustóleo LigeroZinc

37 Tipos de CombustibleEmisiones al aire por consumo de combustibleNombreCAS/Clave Combustóleo PesadoAmoniaco Combustóleo PesadoArsénico Combustóleo PesadoBenceno Combustóleo PesadoCadmio Combustóleo PesadoCompuestos Orgánicos Volátiles (COVs) Compuestos orgánicos volátilesCO Combustóleo PesadoCromo Cromo (compuestos)S/C3 Combustóleo PesadoDioxido de azufre (SO2)Bioxido de azufreBA Combustóleo PesadoDioxido de Carbono CO2Bióxido de carbono Combustóleo PesadoFormaldehídoFormaldehido Combustóleo PesadoMercurio Combustóleo PesadoMonoxido de carbono (CO) Monóxido de carbonoMC Combustóleo PesadoNíquel Níquel (compuestos)S/C5 Combustóleo PesadoOctaclorodibenzo-p-dioxinasDioxinasS/C10 Combustóleo PesadoOxidos de Nitrógeno (NOx) Óxidos de nitrógeno NoxNO Combustóleo PesadoPartículas Totales (PST) Partículas suspedidas totalesPS Combustóleo PesadoPlomo Plomo (compuestos)S/C6 Combustóleo PesadoPM 10 µm (PM10)Partículas PM10PT Combustóleo PesadoPM 2.5 µm (PM2.5) Combustóleo PesadoAcenafteno Combustóleo PesadoAcenaftileno Contaminantes por tipo de combustible

38 Combustóleo PesadoAntimonio Combustóleo PesadoAntraceno Combustóleo PesadoBenzo (a) antraceno Combustóleo PesadoBenzo (a) fenantreno Combustóleo PesadoBenzo (g, h, i) perileno Combustóleo PesadoCobalto Combustóleo PesadoCobre Combustóleo PesadoDibenzo (a,h) antraceno Combustóleo PesadoEtilbenceno Combustóleo PesadoFenantreno Combustóleo PesadoFluoranteno Combustóleo PesadoFluoreno Combustóleo PesadoFosforo Combustóleo PesadoIndeno(1,2,3-cd)pireno Combustóleo PesadoManganeso Combustóleo PesadoNaftaleno Combustóleo PesadoPireno Combustóleo PesadoSelenio Combustóleo PesadoTolueno Combustóleo PesadoVanadio Combustóleo PesadoXileno Combustóleo PesadoZinc Contaminantes por tipo de combustible

39 Tipos de CombustibleEmisiones al aire por consumo de combustibleNombreCAS/Clave Diesel1,3-ButadienoButadieno DieselAcetaldehido DieselAcroleina DieselBenceno DieselCompuestos orgánicos Volátiles (COVs) Compuestos orgánicos volátilesCO DieselDioxido de azufre (SO2)Bioxido de azufreBA DieselDioxido de Carbono CO2 Bióxido de carbono DieselFormaldehídoFormaldehido DieselMercurio DieselMonoxido de Carbono (CO) Monóxido de carbonoMC DieselOxidos de Nitrógeno (NOx) Óxidos de nitrógeno NoxNO DieselPartículas Totales (PST) Partículas suspedidas totalesPS DieselPM 10 µm (PM10)Partículas PM10PT DieselPM 2.5 µm (PM2.5) DieselAcenafteno DieselAcenaftileno DieselAntraceno DieselBenzo (a) antraceno DieselBenzo (a) fenantreno

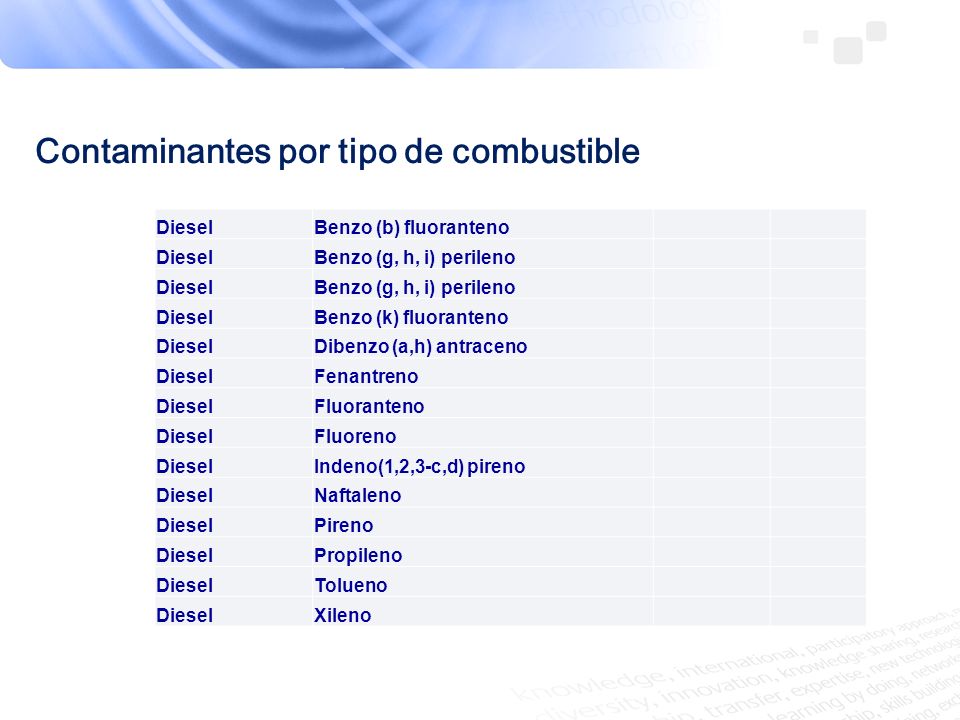

40 DieselBenzo (b) fluoranteno DieselBenzo (g, h, i) perileno DieselBenzo (g, h, i) perileno DieselBenzo (k) fluoranteno DieselDibenzo (a,h) antraceno DieselFenantreno DieselFluoranteno DieselFluoreno DieselIndeno(1,2,3-c,d) pireno DieselNaftaleno DieselPireno DieselPropileno DieselTolueno DieselXileno Contaminantes por tipo de combustible

41 Tipos de CombustibleEmisiones al aire por consumo de combustibleNombreCAS/Clave Gas NaturalArsénico Gas NaturalBenceno Gas NaturalButano Gas NaturalCadmio Gas NaturalCompuestos orgánicos Totales Gas NaturalCompuestos orgánicos Volátiles (COVs) Compuestos orgánicos volátilesCO Gas NaturalCromoCromo (compuestos)S/C3 Gas NaturalDiclorobenceno1,4-Diclorobenceno Gas NaturalDioxido de azufre (SO2)Bioxido de azufreBA Gas NaturalDioxido de Carbono CO2Bióxido de carbono Gas NaturalEtano Gas NaturalFormaldehídoFormaldehido Gas NaturalHexano Gas NaturalMercurio Gas NaturalMetano Gas NaturalNíquelNíquel (compuestos)S/C5 Gas NaturalOxido Nitroso N2OOxido nitroso Gas NaturalPartículas Totales (PST)Partículas suspedidas totalesPS Gas NaturalPentano Gas NaturalPlomoPlomo (compuestos)S/C6 Gas NaturalPM 10 µm (PM10)Partículas PM10PT

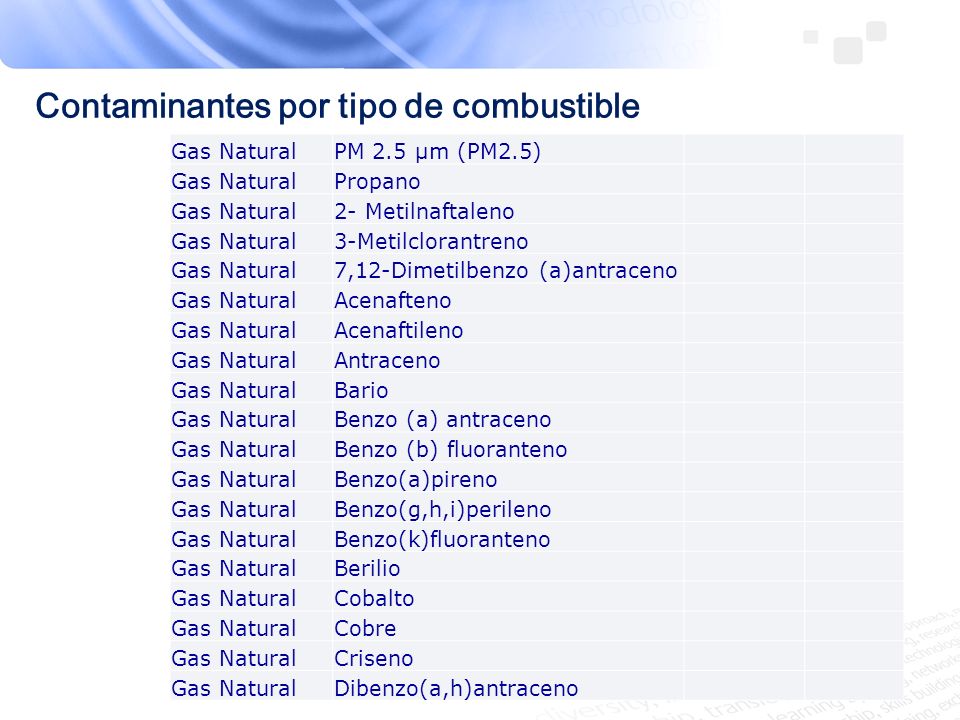

42 Gas NaturalPM 2.5 µm (PM2.5) Gas NaturalPropano Gas Natural2- Metilnaftaleno Gas Natural3-Metilclorantreno Gas Natural7,12-Dimetilbenzo (a)antraceno Gas NaturalAcenafteno Gas NaturalAcenaftileno Gas NaturalAntraceno Gas NaturalBario Gas NaturalBenzo (a) antraceno Gas NaturalBenzo (b) fluoranteno Gas NaturalBenzo(a)pireno Gas NaturalBenzo(g,h,i)perileno Gas NaturalBenzo(k)fluoranteno Gas NaturalBerilio Gas NaturalCobalto Gas NaturalCobre Gas NaturalCriseno Gas NaturalDibenzo(a,h)antraceno Contaminantes por tipo de combustible

43 Gas NaturalFenantreno Gas NaturalFluoranteno Gas NaturalFluoreno Gas NaturalIndeno(1,2,3-cd)pireno Gas NaturalManganeso Gas NaturalMolibdeno Gas NaturalNaftaleno Gas NaturalPireno Gas NaturalSelenio Gas NaturalTolueno Gas NaturalVanadio Gas NaturalZinc Contaminantes por tipo de combustible

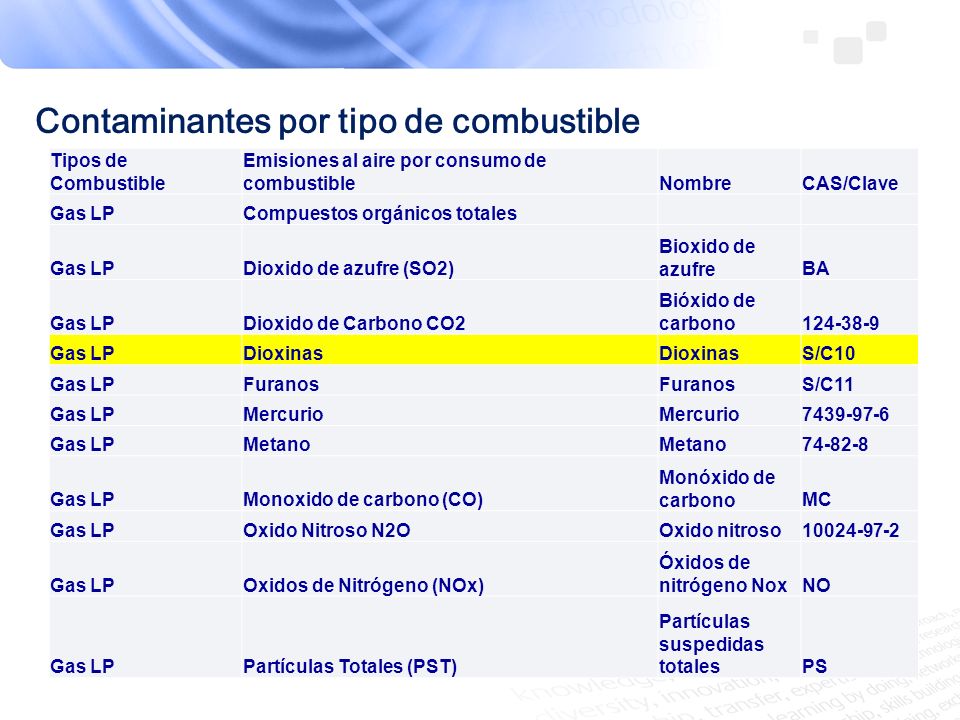

44 Tipos de Combustible Emisiones al aire por consumo de combustibleNombreCAS/Clave Gas LPCompuestos orgánicos totales Gas LPDioxido de azufre (SO2) Bioxido de azufreBA Gas LPDioxido de Carbono CO2 Bióxido de carbono Gas LPDioxinas S/C10 Gas LPFuranos S/C11 Gas LPMercurio Gas LPMetano Gas LPMonoxido de carbono (CO) Monóxido de carbonoMC Gas LPOxido Nitroso N2OOxido nitroso Gas LPOxidos de Nitrógeno (NOx) Óxidos de nitrógeno NoxNO Gas LPPartículas Totales (PST) Partículas suspedidas totalesPS Contaminantes por tipo de combustible

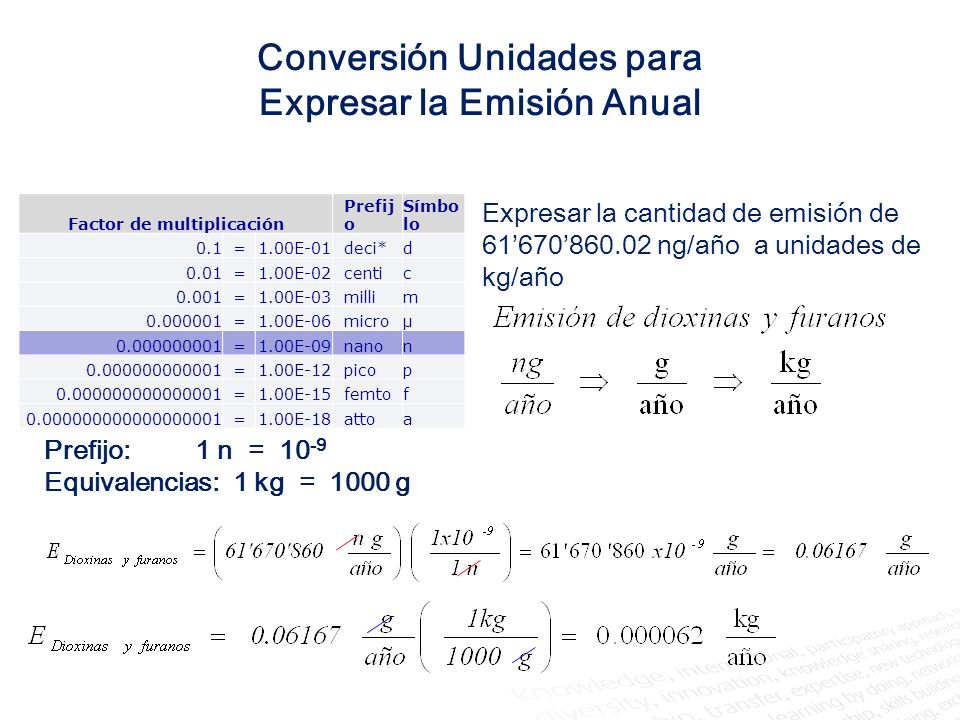

45 Factor de multiplicación Prefij o Símbo lo 0.1=1.00E-01deci*d 0.01=1.00E-02centic 0.001=1.00E-03millim =1.00E-06microμ =1.00E-09nanon =1.00E-12picop =1.00E-15femtof =1.00E-18attoa Expresar la cantidad de emisión de ng/año a unidades de kg/año Prefijo: 1 n = Equivalencias: 1 kg = 1000 g Conversión Unidades para Expresar la Emisión Anual

46 Conversión de la emisión anual de Níquel emitido al aire, a partir de un valor de emisión de 0.05 g/h, obtenida del monitoreo de la chimenea de un equipo que se encuentra en funcionamiento durante 350 días al año. Paso 1: Conversión de la variable tiempo Paso 2: Conversión de las unidades de emisión Estimación de la emisión anual de níquel al aire

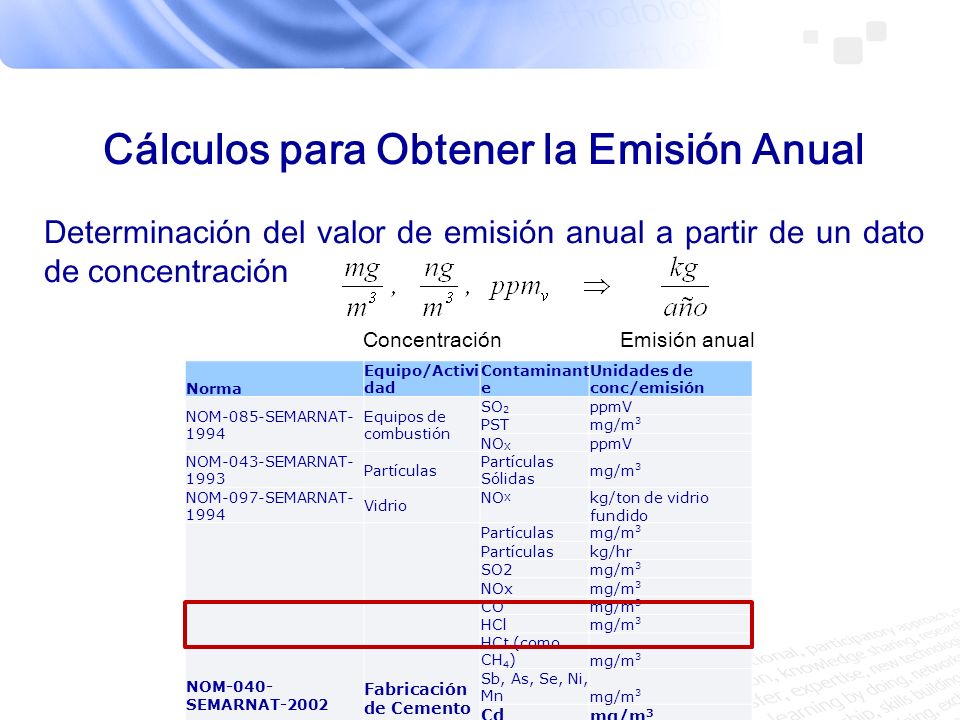

47 Cálculos para Obtener la Emisión Anual Determinación del valor de emisión anual a partir de un dato de concentración Concentración Emisión anual Norma Equipo/Activi dad Contaminant e Unidades de conc/emisión NOM-085-SEMARNAT Equipos de combustión SO 2 ppmV PSTmg/m 3 NO X ppmV NOM-043-SEMARNAT Partículas Partículas Sólidas mg/m 3 NOM-097-SEMARNAT Vidrio NO X kg/ton de vidrio fundido NOM-040- SEMARNAT-2002 Fabricación de Cemento Partículasmg/m 3 Partículaskg/hr SO2mg/m 3 NOxmg/m 3 COmg/m 3 HClmg/m 3 HCt (como CH 4 )mg/m 3 Sb, As, Se, Ni, Mnmg/m 3 Cdmg/m 3 Hgmg/m 3 Pb, Cr, Znmg/m 3 Dioxinas y furanos ng EQT/m 3

48 Cálculos para Obtener la Emisión Anual Calcular la emisión anual de cadmio en unidades de kg/año, a partir de los resultados de monitoreo, de un horno de calcinación de clinker, que opera 6600 horas al año. Concentración Emisión anual

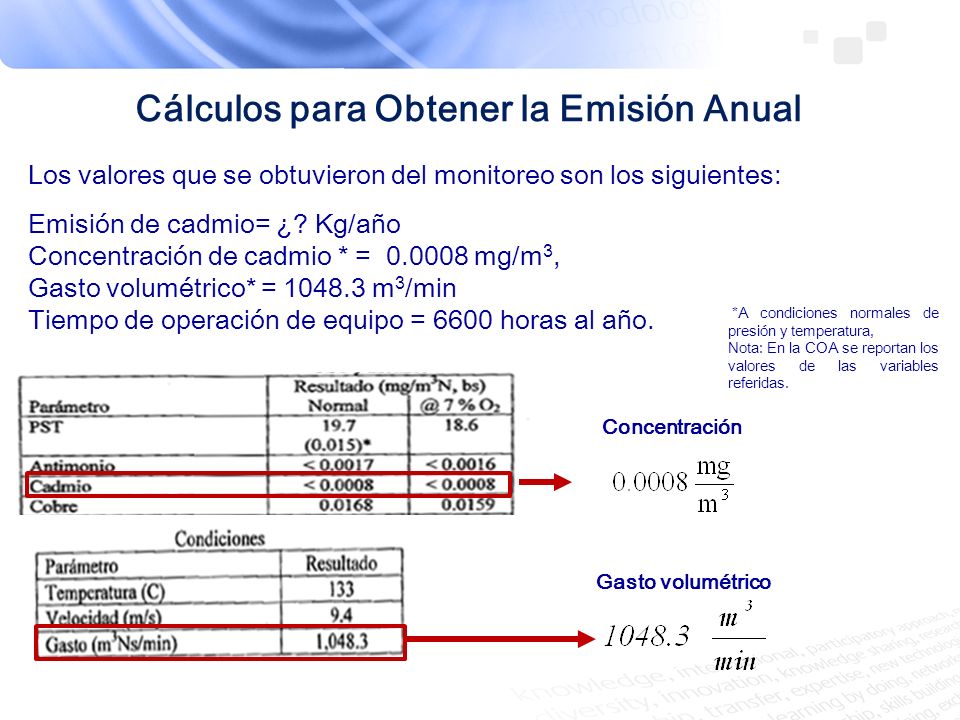

49 Cálculos para Obtener la Emisión Anual Gasto volumétrico Concentración Los valores que se obtuvieron del monitoreo son los siguientes: Emisión de cadmio= ¿? Kg/año Concentración de cadmio * = mg/m 3, Gasto volumétrico* = m 3 /min Tiempo de operación de equipo = 6600 horas al año. *A condiciones normales de presión y temperatura, Nota: En la COA se reportan los valores de las variables referidas.

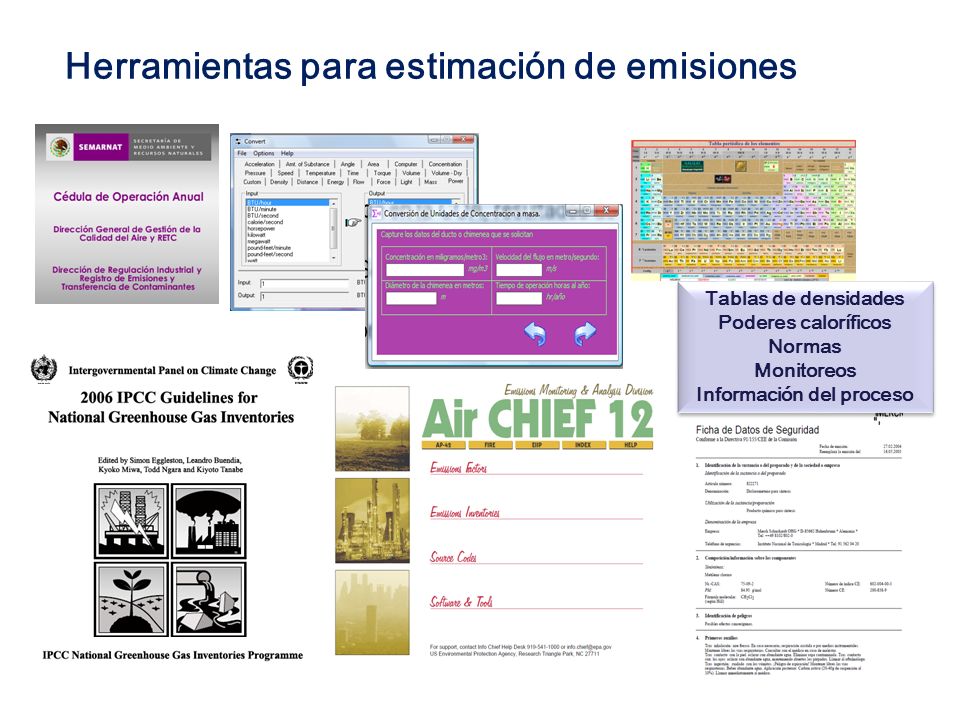

50 Herramientas para estimación de emisiones Tablas de densidades Poderes caloríficos Normas Monitoreos Información del proceso Tablas de densidades Poderes caloríficos Normas Monitoreos Información del proceso

51 Estimación de Emisiones por Métodos Indirectos Para estimar la emisión anual de contaminantes que no están normados, se podrá emplear alguna metodología de estimación indirecta: Factor de emisión, datos históricos, cálculos de ingeniería, modelos matemáticos o balance de materiales Fórmula general: E = Emisión del contaminante FE = Factor de emisión NA = Nivel de actividad (consumo de combustible, cantidad o índice de producción o materia prima consumida, kilowatts de energía producida, entre otros) ER = Eficiencia de reducción de emisiones de un equipo de control, expresada en porcentaje (si no existe equipo de control, ER=0).

52 Caso 2 Determinar las emisiones a partir de datos de concentración obtenidos por medición directa. Determinar la emisión de NOx, emitidos en la chimenea 1, en la cual durante la medición directa se obtuvo una concentración de 100 ppm de NOx, con un flujo de gas de 20 m 3 /min a condiciones normales de presión y temperatura, el equipo estuvo en operación durante 8000 horas al año.

53 Cálculo de emisiones al aire a partir de mediciones Para determinar emisiones (Ej. Kg/año) a partir de partes por millón (ppm): 1.- Determinar el Volumen Específico del Contaminante: De acuerdo a la ecuación general de los gases se tiene fórmula para el volumen específico Entonces a condiciones estándar: Donde P= Presión, Atmósferas V= Volumen, m 3 M= Masa del contaminante, Kg PM= Peso molecular del contaminante, kg/kg-mol T= temperatura, °K Si se tienen °C entonces °K = °C, Si se tienen °F entonces °K = (°F – 32) / 1.8 R= Cte. Universal de los Gases XE-02 m 3 *atm/(Kg-mol * K)

54 Cálculo de emisiones al aire usando factores 2.- Determinar la concentración del contaminante por volumen total de efluente: Para gases esta concentración generalmente se expresa en volumen, para sólidos se expresa en masa y para líquidos en ambas. Ej: Para un gas (NOx) a una concentración de 100 ppm tendremos

55 3.- Determinar la emisión del contaminante: Con el flujo del gas a condiciones estándar se obtiene la emisión del contaminante por unidad de tiempo: Ej: Para un flujo de 20 m 3 /min la emisión por minuto de NOx será Para un tiempo de operación del equipo, que emite estos gases, equivalente a 8,000 horas al año tenemos: Cálculo de emisiones al aire a partir de mediciones

56 Emisiones (descargas) al agua

57 Verificar que se reporte el título de concesión o asignación con excepción de los casos donde no aplique indique NA, por ejemplo cuando el suministro sea por medio de pipas. Confusión de términos, algunos establecimientos reportan como emisión las descargas al alcantarillado o drenaje, cuando debe considerarse como transferencias.

58 Suma de volumen de descargas reportadas como emisión deben ser = al volumen de descarga a bienes nacionales. Los datos requeridos en esta sección, deben ser considerando las unidades predeterminadas por el formato.

59 Verifique el dato de emisión anual para al menos 2 contaminantes utilizando la formula Emisión =Concentración x Volumen de descarga anual. En caso de que se reporten Sustancias RETC, verificar que la emisión total anual se reporte en la Tabla 5.2, sólo si rebasa el umbral de reporte de emisión. A fin de evitar duplicidad de la información en la Tabla 3.2.3, la emisión total anual para estos contaminantes debe omitirse en alguna tabla.

60 Cianuro Total= mg = 87 ton Valor correcto ton Níquel Total= mg = 731 ton Valor correcto ton Conversión de unidades

61 Determinar las emisiones de cada contaminante en cada descarga mediante la formula: Ej. Cuál será la emisión de el contaminante cadmio si tiene una concentración de 0.02 mg/L y el flujo de la descarga equivale a 58135,000 L/año 3.- Sumar la emisión de cada contaminante en cada descarga 4.- La cantidad de emisión de emisión de Cd obtenida rebasa el umbral de reporte como sustancia RETC Cálculo de emisiones al agua

62 Estimación de Transferencia de Cadmio al Alcantarillado Obtener la Transferencia anual de Cadmio, presente en una descarga de agua residual, en una concentración de 0.28 l/s, proveniente de una planta de tratamiento de agua que descarga al alcantarillado. El volumen total anual de descarga es de m 3 /año

63 Estimación de Transferencia de Cadmio al Alcantarillado Cálculo la transferencia anual a partir de valores de concentración Donde Transferencia anual = Transferencias anual del contaminante (kg/año) C = Concentración del contaminante (mg/l ) V = Volumen de la descarga (m 3 /año), conocido también como gasto volumétrico Ecuación: Datos Transferencia de Cadmio = ¿? Kg/año Concentración de Cadmio Total = mg/l Volumen anual de descarga = m 3 /año Datos Transferencia de Cadmio = ¿? Kg/año Concentración de Cadmio Total = mg/l Volumen anual de descarga = m 3 /año Equivalencias 1 kg = mg =10 6 mg 1 m 3 = 1000 l

64 Emisiones (disposición) al suelo y transferencia de Residuos Peligrosos

65 Sección IV. Residuos peligrosos

66

67

68 Emisiones y Transferencia de Contaminantes Listados

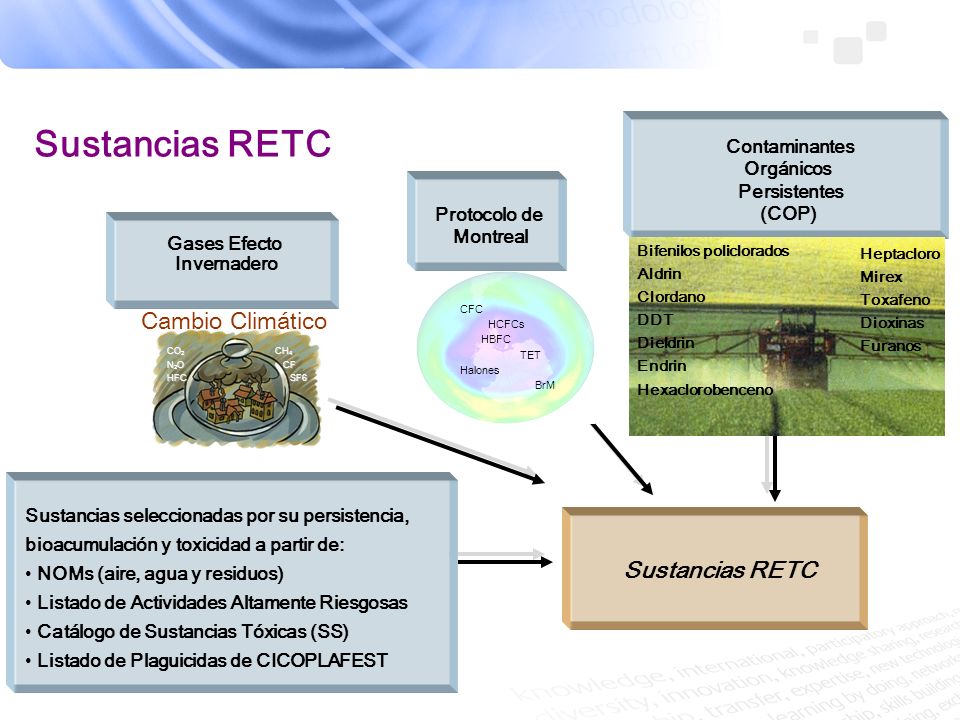

69 Sustancias RETC Gases Efecto Invernadero Protocolo de Montreal Contaminantes Orgánicos Persistentes (COP) Sustancias RETC CFC HCFCs HBFC TET Halones BrM Cambio Climático CO 2 CH 4 N 2 O CF HFC SF6 Bifenilos policlorados Aldrin Clordano DDT Dieldrin Endrin Hexaclorobenceno Heptacloro Mirex Toxafeno Dioxinas Furanos Sustancias seleccionadas por su persistencia, bioacumulación y toxicidad a partir de: NOMs (aire, agua y residuos) Listado de Actividades Altamente Riesgosas Catálogo de Sustancias Tóxicas (SS) Listado de Plaguicidas de CICOPLAFEST

70 Uso, Producción y Comercialización Emisión y Transferencia

71 Uso, Producción y Comercialización Emisión y Transferencia

72 Uso, Producción y Comercialización Emisión y Transferencia

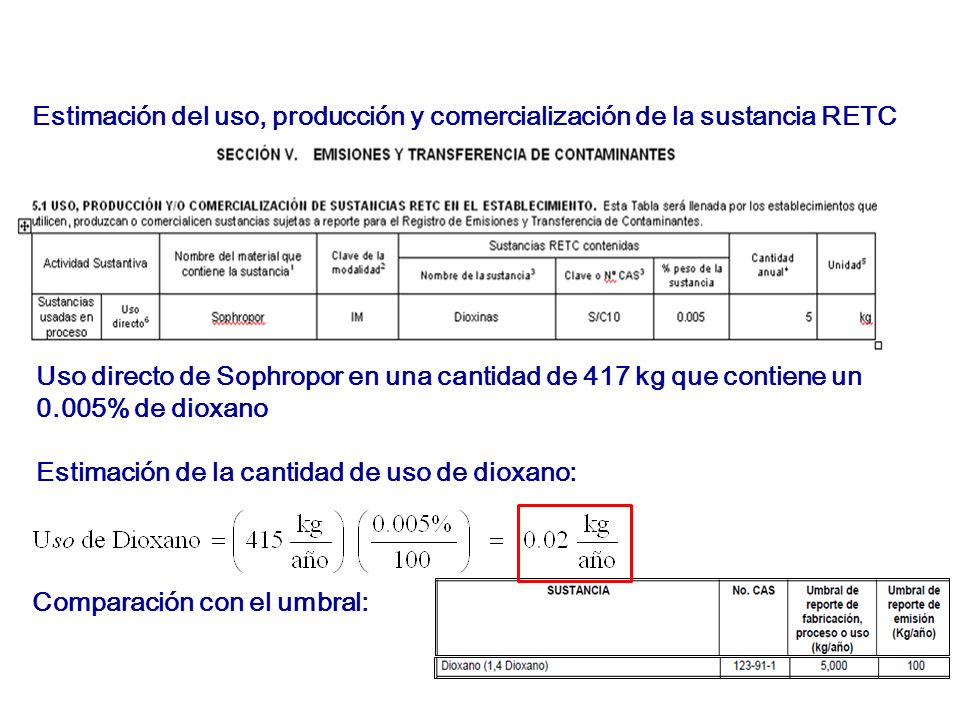

73 Estimación del uso, producción y comercialización de la sustancia RETC Uso directo de Sophropor en una cantidad de 417 kg que contiene un 0.005% de dioxano Estimación de la cantidad de uso de dioxano: Comparación con el umbral:

74 Material que contiene la sustancia: sosa Nombre de la sustancia: ¿arsénico? Uso de As = 1.26 kg Emisión al agua de As = 1.26 kg? Verificar el reporte correcto de las sustancias RETC.

75 Aplicación de prefijos del Sistema Internacional de Unidades gramos = 447, toneladas

76 Diferencia entre emisión y transferencia

77 Tipo de Combustible: Gas Natural Emisiones al aire RETC Arsénico Retc Benceno Retc Cadmio Retc Cromo Retc Diclorobenceno Retc Dióxido de Carbono CO2 Retc Formaldehído Retc Mercurio Retc Metano Retc Níquel Retc Oxido Nitroso N 2 O Retc Plomo Retc Butano Etano Dioxido de azufre SO 2 Particulas Totales (PST) PM 10 µm (PM10) PM 2.5 µm (PM2.5) Compuestos Orgánicos Totales Compuestos Orgánicos Volátiles (COVs) A partir de factores de emisión estimar la cantidad de metano en unidades de kg/año, que se genera en un equipo de combustión, que tiene un consumo de m 3 /año de gas natural. Estimación por Factores de Emisión

78 Paso 1. Identificación del factor de emisión Tabla de factores de emisión de emisión de GEIs, que se generan en la combustión de gas natural. Factor de emisión de Estimación por Factores de Emisión

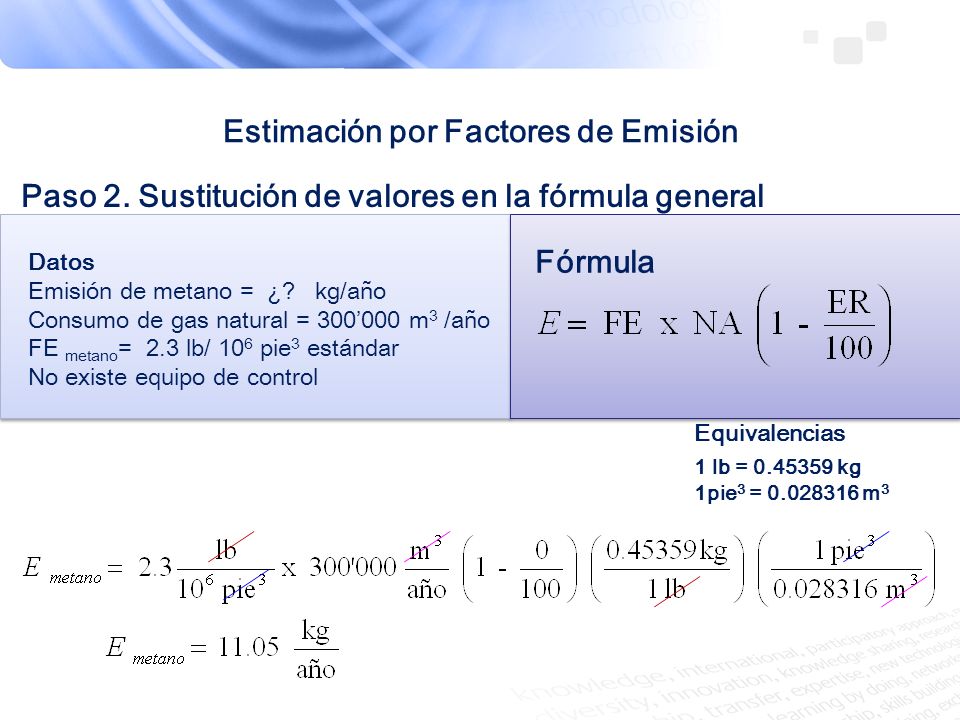

79 Datos Emisión de metano = ¿? kg/año Consumo de gas natural = m 3 /año FE metano = 2.3 lb/ 10 6 pie 3 estándar No existe equipo de control Fórmula Equivalencias 1 lb = kg 1pie 3 = m 3 Estimación por Factores de Emisión Paso 2. Sustitución de valores en la fórmula general

80 Cálculo de la Transferencia de Sustancias RETC en Residuos Peligrosos Determinar la cantidad de transferencias de la sustancia RETC Benceno, contenida en el residuo: solventes residuales Generación total anual de residuo peligroso total = kg Contenido de benceno = 2.3% Cálculos de estimación de la transferencia de benceno
