1 UNIDAD 2

2  El medio de transmisión constituye el canal que permite la transmisión de información entre dos terminales en un sistema de transmisión.  Las transmisiones se realizan habitualmente empleando ondas electromagnéticas que se propagan a través del canal.  A veces el canal es un medio físico y otras veces no, ya que las ondas electromagnéticas son susceptibles de ser transmitidas por el vacío

3 Medios guiados El canal por el que se transmite las señales son medios físicos, es decir, por medio de un cable Alambre: se uso antes de la aparición de los demás tipos de cables (surgió con el telégrafo). Guía de honda: verdaderamente no es un cable y utiliza las microondas como medio de transmisión. Fibra óptica: es el mejor medio físico disponible gracias a su velocidad y su ancho de banda, pero su inconveniente es su coste. Par trenzado: es el medio más usado debido a su comodidad de instalación y a su precio. Coaxial: fue muy utilizado pero su problema venia porque las uniones entre cables coaxial eran bastante problemáticas.

4 CABLE DE PAR TRENZADO  Medio de transmisión mas viejo pero también el mas común  2 alambres de cobre aislado de 1 mm de grueso  Los alambres se trenzan en forma de ADN  Aplicación mas común es en el sistema telefónico  Transmisión tanto analógica como digital

5 UTP( par trenzado sin blindaje)  Dos alambres de cobre trenzados aislados con plástico PVC  Los pares se trenzan para reducir la interferencia entre pares adyacentes  Impedancia de 100 Ohmios

6 CATEGORIAS DOS DE LOS MAS IMPORTANTES PARA REDES DE COMPUTADORA SON:  CATEGORIA 3: 2 alambres aislados 4 de estos pares se agrupan en una envoltura plástica 16 MHZ

7  CATEGORIA 5: 1988 Similar al 3 pero con mas vuelta por centímetro 100 MHZ OTRAS CATEGORIAS  CATEGORIA 6: Señales de ancho de banda de 250MHZ  CATEGORIA 7: Señales de ancho de banda de 600 MHZ

8 STP(Par Trenzado Apantallado)  Cada par se cubre con una malla metálica y el conjunto de pares se recubre con una lámina apantallante.  Su impedancia es de 150 OHMIOS.  El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP.  STP se suele utilizar conectores RJ49.

9 COAXIAL Menor blindaje que par trenzado Abarca tramos mas largos a una velocidad mayor Alambre de cobre rígido como núcleo, rodeado por un material aislante. Aislante forrado con un conductor cilíndrico Ancho de banda de 1 GHZ Televisión por cable y redes de área metropolitana Generalmente solo se puede utilizar en conexiones Punto a Punto

10 Conectores cable coaxial

11 FIBRA OPTICA Un sistema de transmisión óptico tiene tres componentes: La fuente de luz El medio de transmisión El detector

12 Fibra óptica  Es un medio capaz de conducir transmisiones de luz modula  El medio de transmisión es una fibra de vidrio ultra delgada  No utiliza pulsos eléctricos sino de luz  fuente de luz en un extremo de una fibra óptica y un detector en el otro, se tiene un sistema de transmisión de datos unidireccional que acepta una señal eléctrica, la convierte y transmite mediante pulsos de luz y, luego, reconvierte la salida a una señal eléctrica en el extremo receptor.

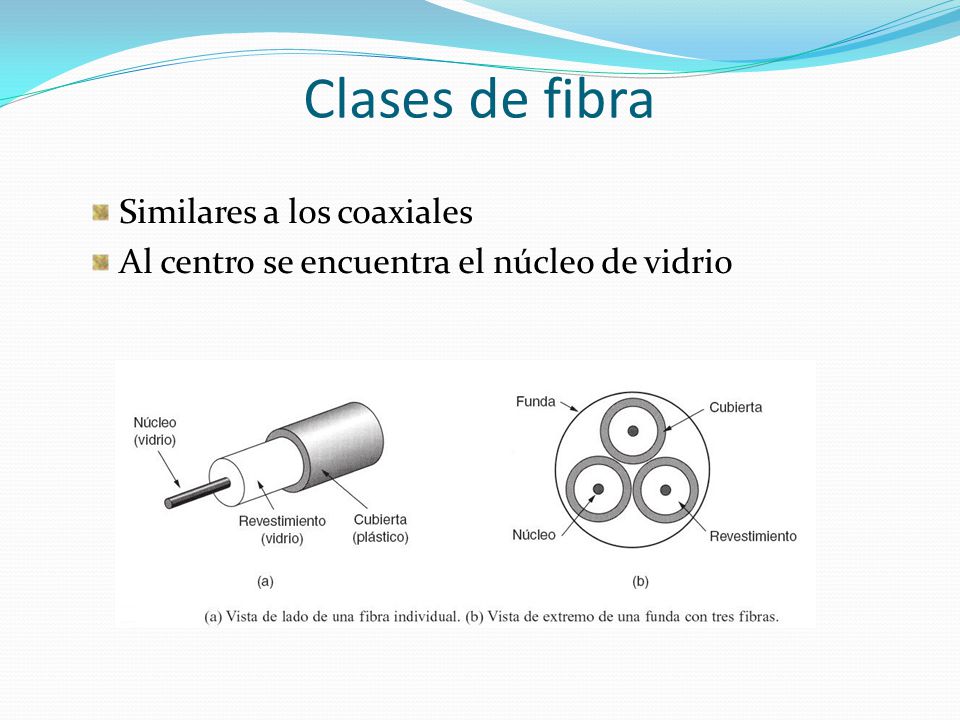

13 Clases de fibra Similares a los coaxiales Al centro se encuentra el núcleo de vidrio

14 Tipos de fibra óptica FIBRAS MULTIMODO Diámetro de núcleo de 50 micras FIBRAS MONOMODO El núcleo es de 8 a 10 micras

15 Modos de propagación de la luz MONOMODO INDICE ESCALONADO MULTIMODO INDICE GRADUAL

16 Técnicas de empalme EMPALME POR FUSION Se realiza fundiendo el núcleo, siguiendo las etapas de: preparación y corte de los extremos alineamiento de las fibras soldadura por fusión protección del empalme EMPALME MECANICO se usa en el lugar de la instalación donde el desmontaje es frecuente, es importante que las caras del núcleo de la fibra óptica coincidan exactamente. Consta de un elemento de auto alineamiento y sujeción de las fibras y de un adhesivo adaptador de índice que fija los extremos de las fibras permanentemente. Después de realizado el empalme de la fibra óptica se debe proteger.

17 MEDIOS NO GUIADOS  Infrarrojos: poseen las mismas técnicas que las empleadas por la fibra óptica pero son por el aire. Son una excelente opción para las distancias cortas, hasta los 2km generalmente.  Microondas: las emisiones pueden ser de forma analógica o digitales pero han de estar en la línea visible.  Satélite: sus ventajas son la libertad geográfica, su alta velocidad…. pero sus desventajas tiene como gran problema el retardo de las transmisiones debido a tener que viajar grandes distancias.  Ondas cortas: también llamadas radio de alta frecuencia, su ventaja es que se puede transmitir a grandes distancias con poca potencia y su desventaja es que son menos fiables que otras ondas.

18 RADIOFRECUENCIA  Las ondas de radio son omnidireccionales  Permite comunicaciones de corto y medio alcance.  Las propiedades de las ondas de radio dependen de la frecuencia  La mayoría de las ondas de radio pasan libres a través de la atmosfera.sin embargo algunas frecuencias pueden reflejadas o absorbidas  Emisión electromagnética superior a los 30 KHZ

19 La radiofrecuencia se divide en las siguientes bandas de espectro NombreNombre inglésAbreviatura inglesaBanda ITUITUFrecuenciasLongitud de onda < 3 HzHz> 100.000 kmkm FRECUENCIA EXTREMADAMENTE BAJA Extremely low frequency ELF13-30 Hz100.000–10.000 km SUPER BAJA FRECUENCIA Super low frequencySLF230-300 Hz10.000–1.000 km ULTRA BAJA FRECUENCIA Ultra low frequencyULF3300–3.000 Hz1.000–100 km MUY BAJA FRECUENCIA Very low frequencyVLF43–30 kHzkHz100–10 km BAJA FRECUENCIA Low frequencyLF530–300 kHz10–1 km MEDIA FRECUENCIA Medium frequencyMF6300–3.000 kHz1 km – 100 mm ALTA FRECUENCIA High frequencyHF73–30 MHzMHz100–10 m MUY ALTA FRECUENCIA Very high frequencyVHF830–300 MHz10–1 m ULTRA ALTA FRECUENCIA Ultra high frequencyUHF9300–3.000 MHz1 m – 100 mmmm SUPER ALTA FRECUENCIA Super high frequencySHF103-30 GHzGHz100–10 mm FRECUENCIA EXTREMADAMENTE ALTA Extremely high frequency EHF1130-300 GHz10–1 mm > 300 GHz< 1 mm

20 MICROONDAS  ondas electromagnéticas definidas en un rango de frecuencias determinado; generalmente de entre 300 MHz y 300 GHz  Van en líneas rectas. Antes de la fibra formaban el centro del sistema telefónico de larga distancia.

21 Comunicación vía microondas Un enlace vía microondas consiste en tres componentes fundamentales: el transmisor, el receptor y el canal aéreo

22 Usos microondas En la radiodifusión Programas informativos de televisión Industria armamentística radares

23 SATÉLITE  Un satélite de comunicaciones hace la labor de repetidor electrónico  La capacidad que posee una satélite de recibir y retransmitir se debe a un dispositivo conocido como transpondedor.  Los satélites tienen una vida media de siete a 10 años, pero pueden sufrir fallos que provocan su salida de servicio

24 COMUNICACIÓN POR SATELITE Un satélite o conjunto de satélites, que constituyen el elemento principal, pues son los encargados de establecer la comunicación entre el emisor y el receptor. El centro de control, que vigila el funcionamiento correcto de los satélites. Estaciones terrestres (emisoras y receptoras), con antenas adecuadas para emitir y recibir las señales transmitidas.

25 TIPOS DE SATELITES PASIVOS Se limitan a reflejar la señal recibida sin llevar a cabo ningún otro tipo de actuación sobre ella; se comportan como una especie de espejo en el que rebota la señal. ACTIVOS Amplifican las señales que reciben antes de reemitirlas hacia la Tierra. Son los más habituales.

26 Satélites y sus orbitas LEO Orbitan la Tierra a una distancia de 1.000 km y su velocidad les permite dar una vuelta al mundo en dos horas MEO Su uso se destina a comunicaciones de telefonía y televisión, y a las mediciones de experimentos espaciales HEO alcanzan distancias mucho mayores en el punto de la órbita más alejada. A menudo se utilizan para cartografiar la superficie de la Tierra GEO Se destinan a emisiones de televisión y de telefonía, a la transmisión de datos a larga distancia, y a la detección y difusión de datos meteorológicos

27 Satélites y sus orbitas

28 INFRAROJO  Es un tipo de radiación electromagnética de mayor longitud de onda que la luz visible, pero menor que la de las microondas  significa "por debajo del rojo“  Isaac Newton  William Herschel observó en el año 1800

29 CLASIFICACION DE LOS SISTEMAS INFRAROJOS INFRAROJOS1 CRITERIO ENLACES DIRIGIDOS ENLACES NO DIRIGIDOS 2 CRITERIO ENLACES SIN LINEA DE VISTA ENLACES CON LINEA DE VISTA

30 1 CRITERIO  ENLACES DIRIGIDOS Emplean transmisores y receptores altamente direccionales, los cuales deben apuntar uno al otro o hacia un área común (generalmente en el techo) para establecer el enlace.  ENLACES NO DIRIGIDOS Emplean transmisores y receptores de gran ángulo, disminuyendo así la necesidad de tal apuntamiento.

31 2 CRITERIO  ENLACES CON LINEA DE VISTA La luz emitida por el transmisor llega directamente al receptor.  ENLACES SIN LINEA DE VISTA La luz que sale del transmisor llega al receptor generalmente después de haberse reflejado difusamente en una o varias superficies.

32 Modos de transmisión Transmisión infrarroja Punto a punto Casi difusodifuso

33 CASI DIFUSO  La emisión se produce en todas direcciones, al contrario que en el modo punto a punto.

34 DIFUSO  Los sistemas IR difusos son los más fáciles de utilizar y también los más robustos, no se requiere apuntar tanto al transmisor como al receptor, ni se requiere que haya línea de vista entre estos.

35 PUNTO A PUNTO El transmisor concentra su potencia en una pequeña región del espacio, por lo cual, para una potencia dada, este sistema es el que mayor distancia puede alcanzar.
