Desarrollo de una voz sintética con emociones para un robot-guía

Presentación del tema: "Desarrollo de una voz sintética con emociones para un robot-guía"— Transcripción de la presentación:

1 Desarrollo de una voz sintética con emociones para un robot-guía
AUTOR: Alfredo Álvarez Fernández TUTOR: Juan Manuel Montero Martínez

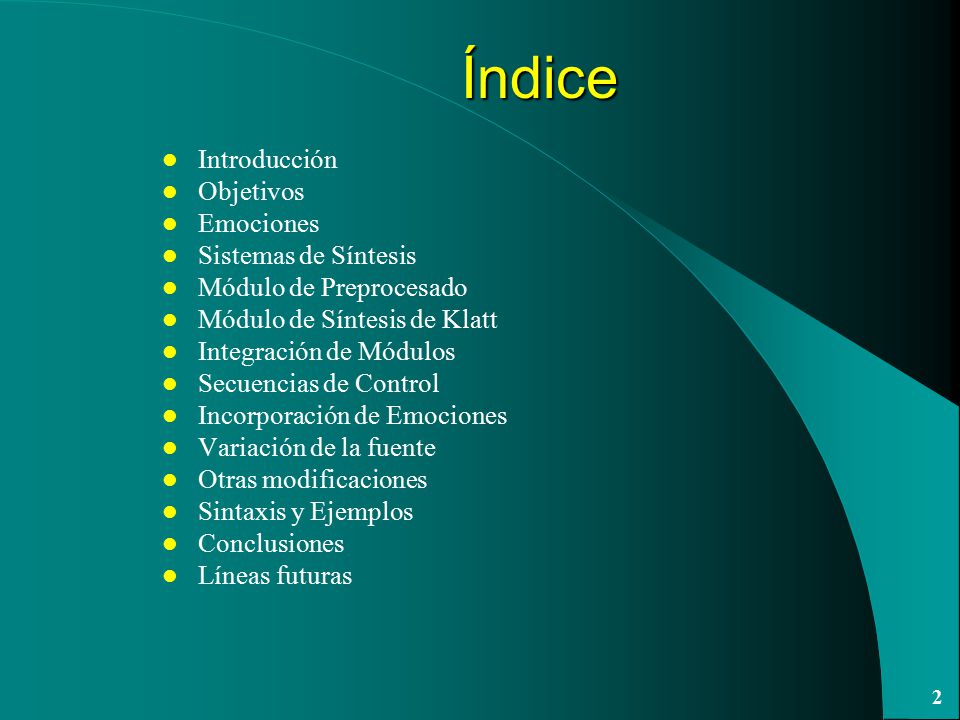

2 Índice Introducción Objetivos Emociones Sistemas de Síntesis
Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variación de la fuente Otras modificaciones Sintaxis y Ejemplos Conclusiones Líneas futuras

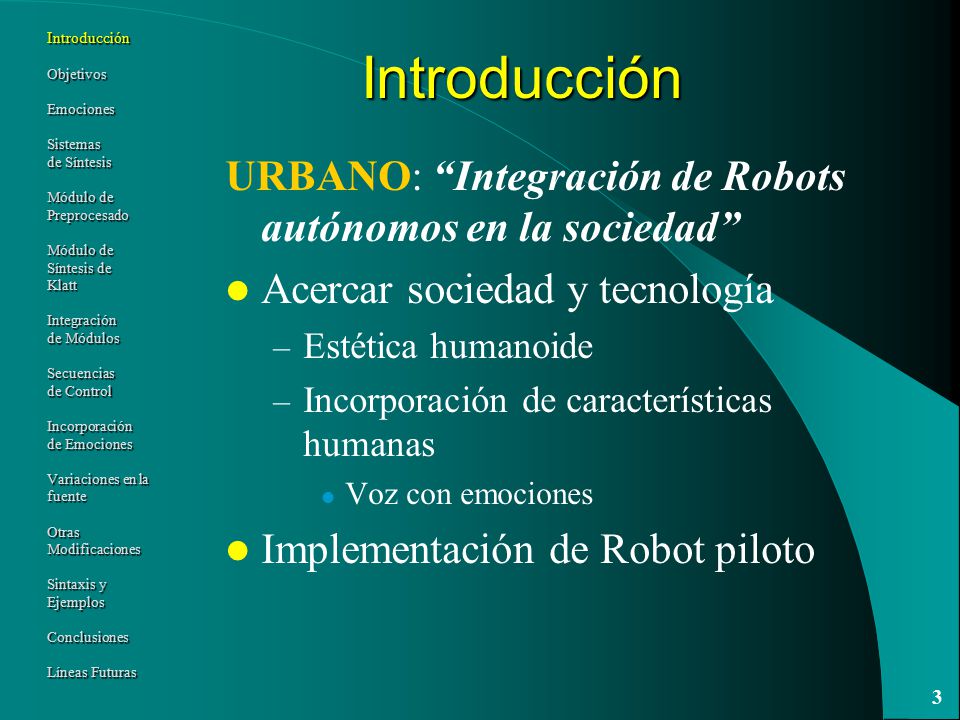

3 Introducción URBANO: “Integración de Robots autónomos en la sociedad”
Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras URBANO: “Integración de Robots autónomos en la sociedad” Acercar sociedad y tecnología Estética humanoide Incorporación de características humanas Voz con emociones Implementación de Robot piloto

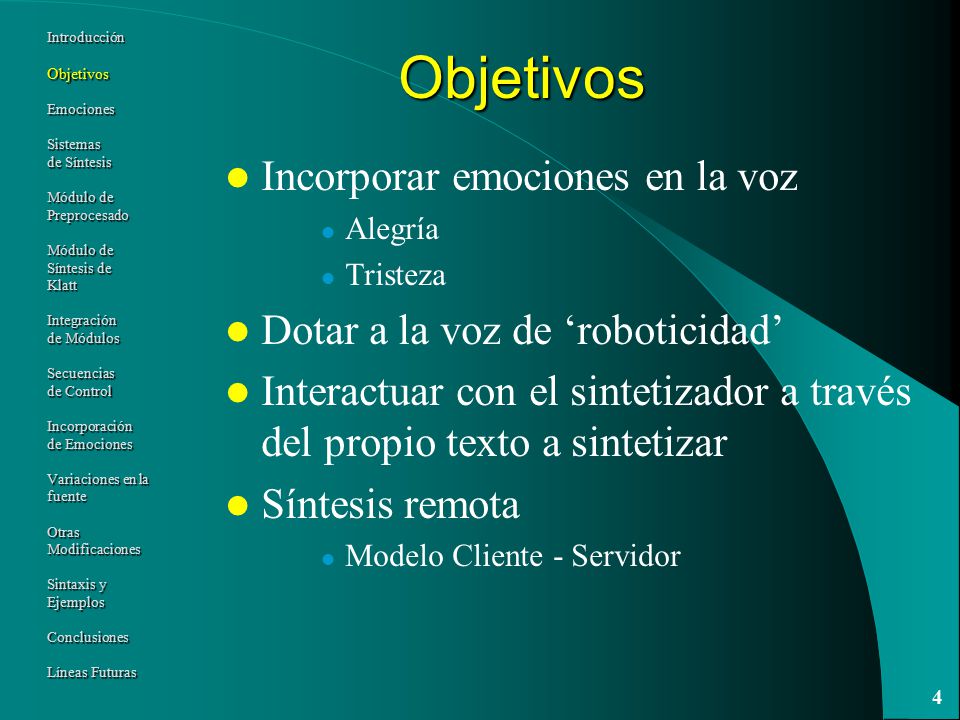

4 Objetivos Incorporar emociones en la voz
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Incorporar emociones en la voz Alegría Tristeza Dotar a la voz de ‘roboticidad’ Interactuar con el sintetizador a través del propio texto a sintetizar Síntesis remota Modelo Cliente - Servidor

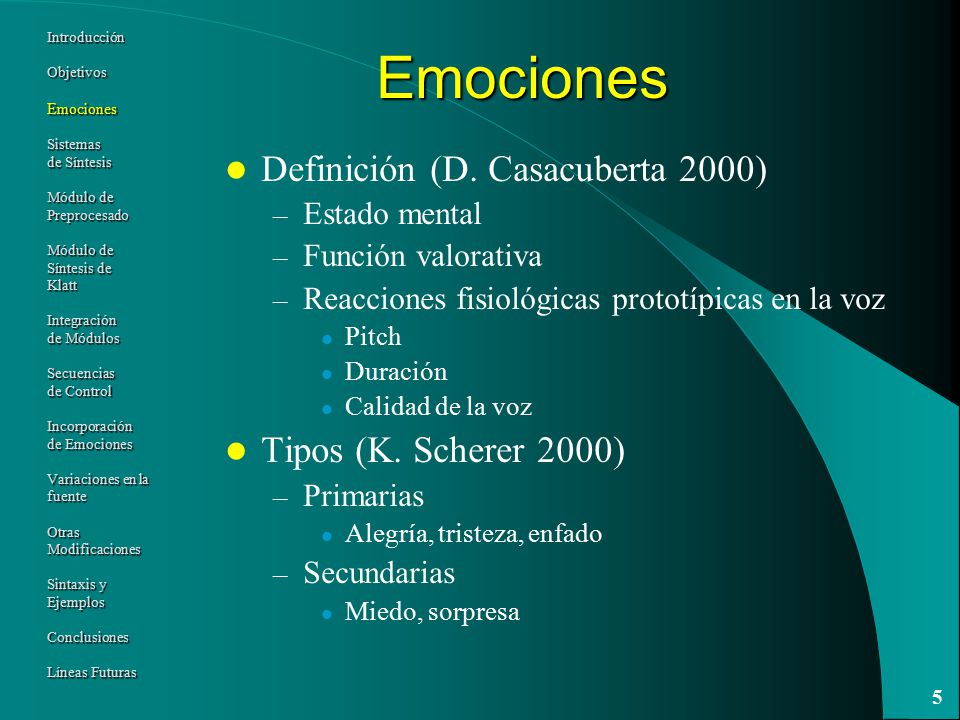

5 Emociones Definición (D. Casacuberta 2000) Tipos (K. Scherer 2000)
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Definición (D. Casacuberta 2000) Estado mental Función valorativa Reacciones fisiológicas prototípicas en la voz Pitch Duración Calidad de la voz Tipos (K. Scherer 2000) Primarias Alegría, tristeza, enfado Secundarias Miedo, sorpresa

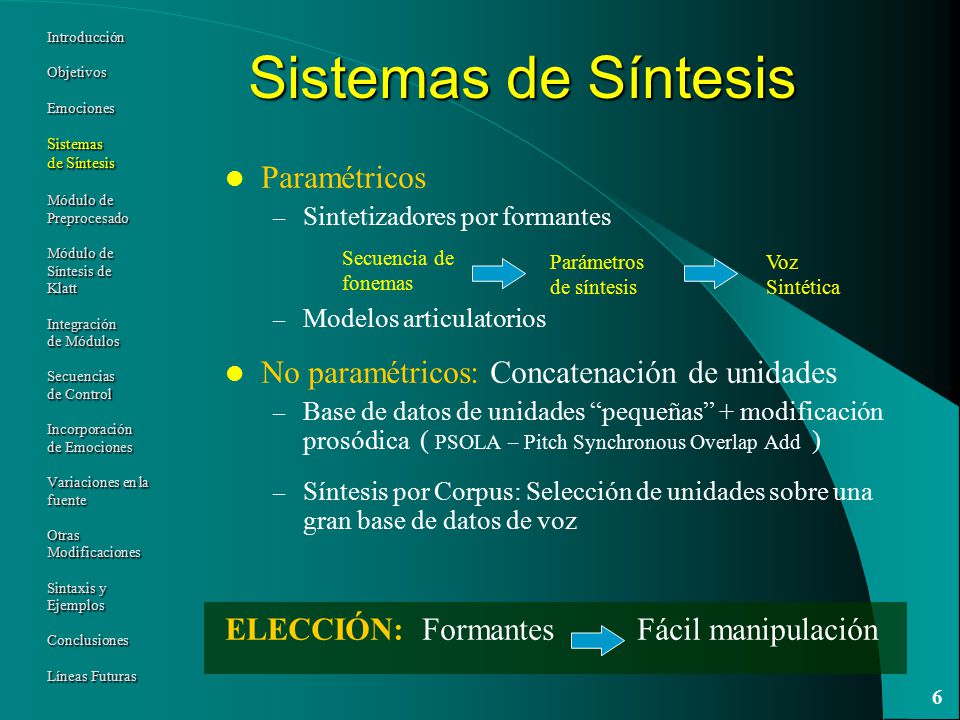

6 Sistemas de Síntesis Paramétricos
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Paramétricos Sintetizadores por formantes Modelos articulatorios No paramétricos: Concatenación de unidades Base de datos de unidades “pequeñas” + modificación prosódica ( PSOLA – Pitch Synchronous Overlap Add ) Síntesis por Corpus: Selección de unidades sobre una gran base de datos de voz ELECCIÓN: Formantes Fácil manipulación Secuencia de fonemas Parámetros de síntesis Voz Sintética

7 Módulo de Preprocesado
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Texto origen en archivo División en frases Preprocesado Tres lecturas de la frase 1) División en bloques de palabra y parseo de secuencias de control Modificación de valores medios 2) División en bloques de fonemas y asignación de duraciones y f0 3) Generación de parámetros a partir de bloques de fonema Duración y f0 Reglas fonéticas Valores medios Fonemas Duración y tono Valores Medios Reglas fonéticas Lista de parámetros cada 10 ms.

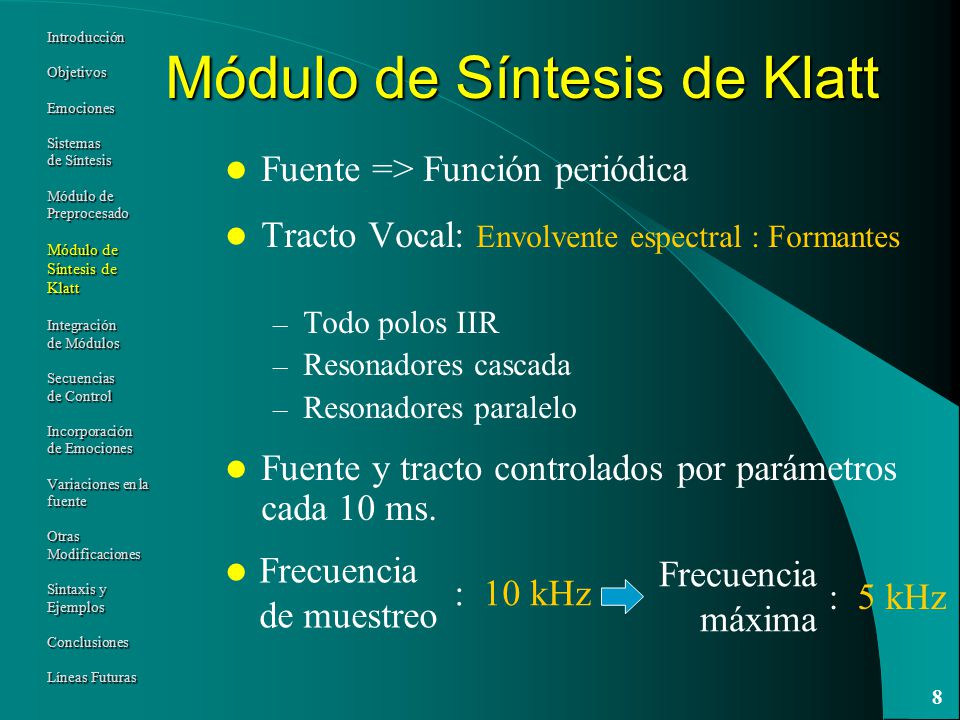

8 Módulo de Síntesis de Klatt
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Fuente => Función periódica Tracto Vocal: Envolvente espectral : Formantes Todo polos IIR Resonadores cascada Resonadores paralelo Fuente y tracto controlados por parámetros cada 10 ms. Frecuencia de muestreo Frecuencia máxima : 10 kHz : 5 kHz

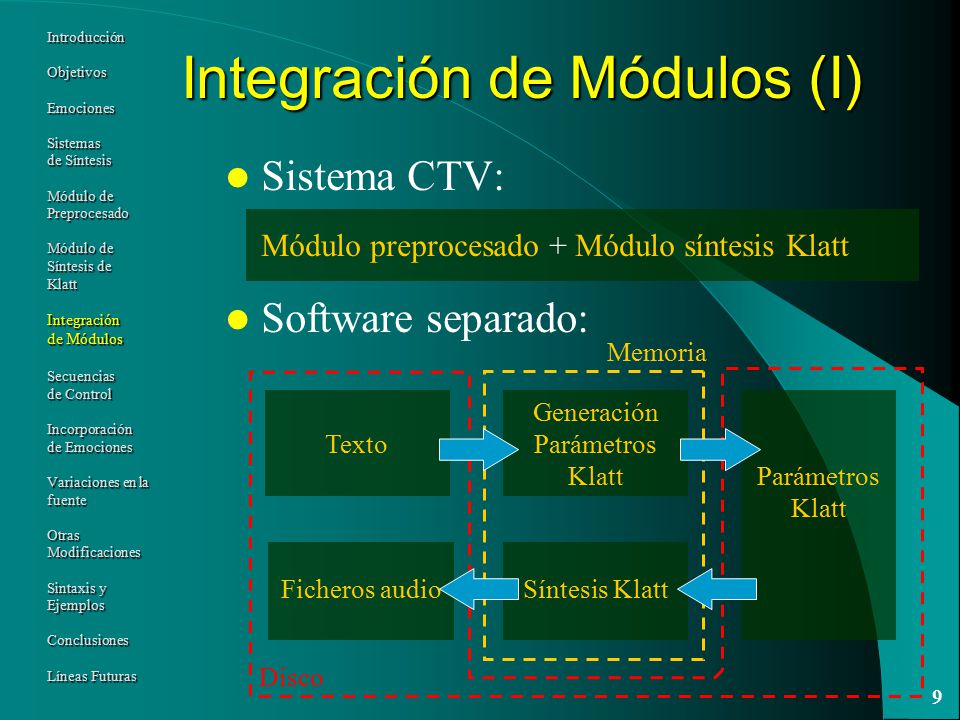

9 Integración de Módulos (I)
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Sistema CTV: Módulo preprocesado + Módulo síntesis Klatt Software separado: Memoria Texto Generación Parámetros Klatt Parámetros Klatt Ficheros audio Síntesis Klatt Disco

10 Integración de Módulos (II)
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Disco Memoria Disco Integración de los dos módulos Separación por frases Parámetros pasados por memoria Introducción etapa de salida Tratamiento de señal Salida en formato “wav” Texto Generación parámetros Klatt Fichero Audio Parámetros Klatt frase n Síntesis Klatt Etapa de Salida

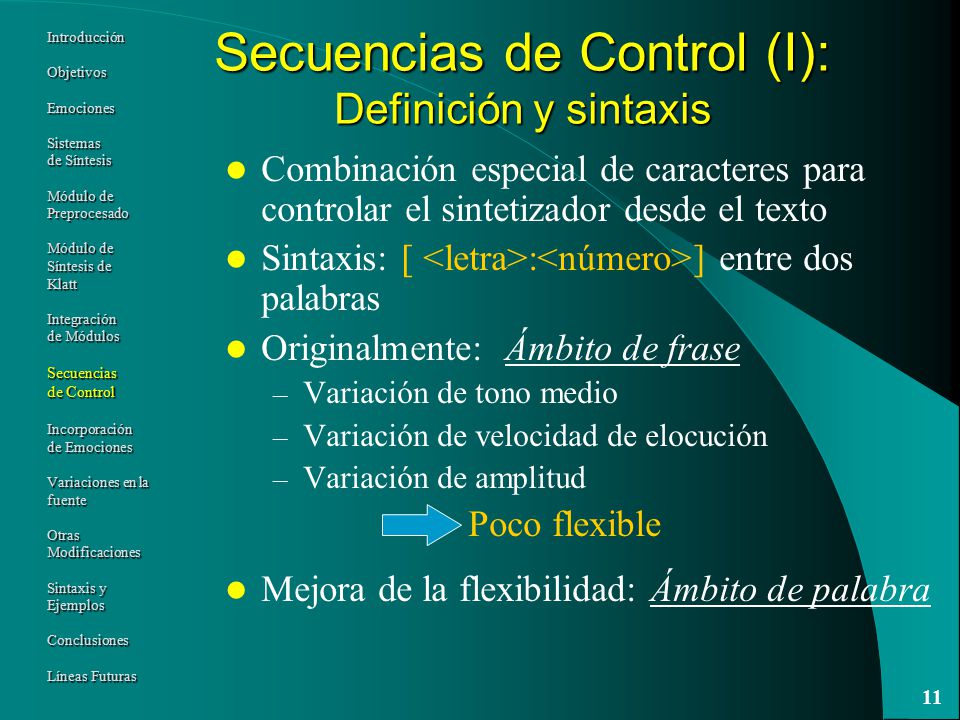

11 Secuencias de Control (I): Definición y sintaxis
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Combinación especial de caracteres para controlar el sintetizador desde el texto Sintaxis: [ <letra>:<número>] entre dos palabras Originalmente: Ámbito de frase Variación de tono medio Variación de velocidad de elocución Variación de amplitud => Poco flexible Mejora de la flexibilidad: Ámbito de palabra

12 Secuencias de Control (II): Flexibilización de secuencias existentes
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Problema: Varias etiquetas en una frase Prevalece la última => Ámbito de frase Solución: Introducir valores medios en bloques de fonemas Para dejar de aplicar etiqueta: Introducción de otra etiqueta Etiqueta de cierre: [<letra>:0] Guardar en memoria los valores medios introducidos (anidamiento)

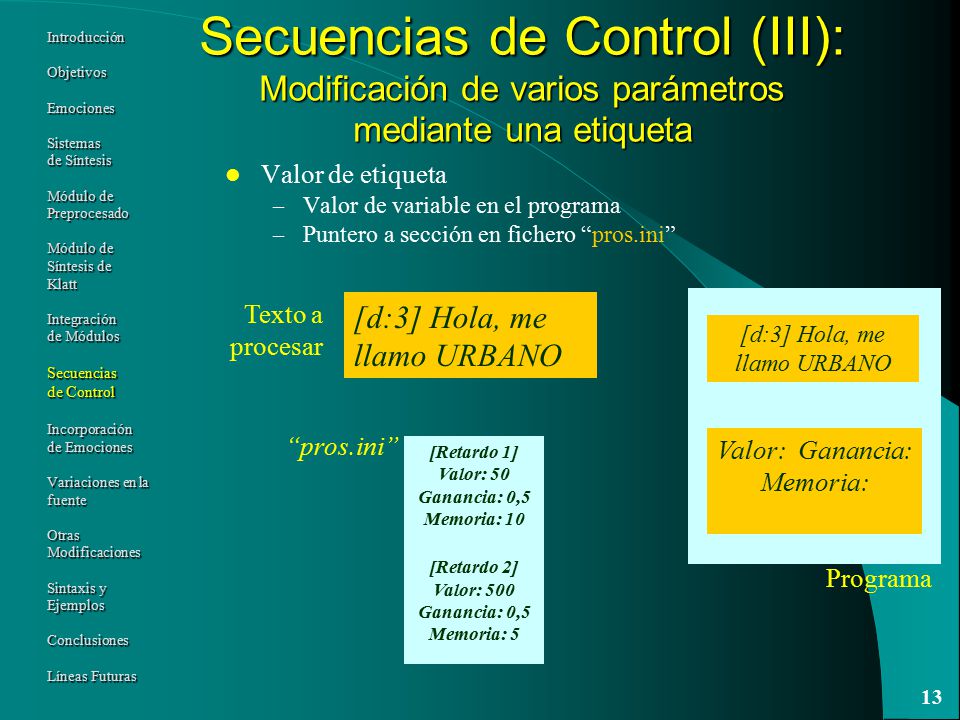

13 Secuencias de Control (III): Modificación de varios parámetros mediante una etiqueta
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Valor de etiqueta Valor de variable en el programa Puntero a sección en fichero “pros.ini” Texto a procesar [d:3] Hola, me llamo URBANO [d:3] Hola, me llamo URBANO “pros.ini” Valor: Ganancia: Memoria: [Retardo 1] Valor: 50 Ganancia: 0,5 Memoria: 10 [Retardo 2] Valor: 500 Ganancia: 0,5 Memoria: 5 Programa

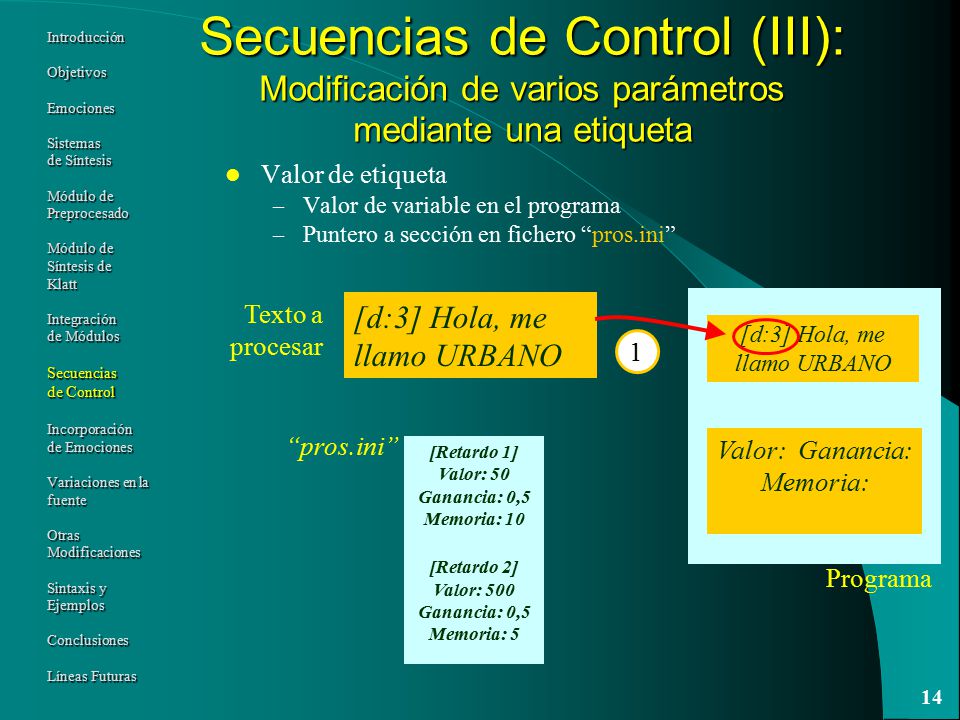

14 Secuencias de Control (III): Modificación de varios parámetros mediante una etiqueta
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Valor de etiqueta Valor de variable en el programa Puntero a sección en fichero “pros.ini” Texto a procesar [d:3] Hola, me llamo URBANO [d:3] Hola, me llamo URBANO 1 “pros.ini” Valor: Ganancia: Memoria: [Retardo 1] Valor: 50 Ganancia: 0,5 Memoria: 10 [Retardo 2] Valor: 500 Ganancia: 0,5 Memoria: 5 Programa

15 Secuencias de Control (III): Modificación de varios parámetros mediante una etiqueta
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Valor de etiqueta Valor de variable en el programa Puntero a sección en fichero “pros.ini” Texto a procesar [d:3] Hola, me llamo URBANO [d:3] Hola, me llamo URBANO 1 “pros.ini” Valor: Ganancia: Memoria: [Retardo 1] Valor: 50 Ganancia: 0,5 Memoria: 10 [Retardo 2] Valor: 500 Ganancia: 0,5 Memoria: 5 2 Programa

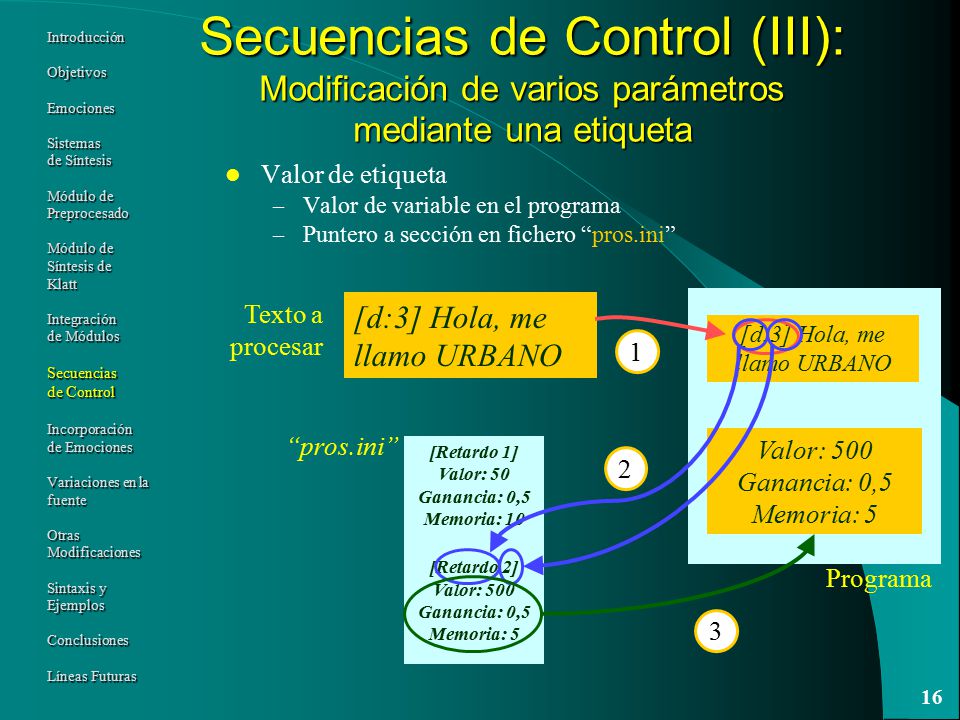

16 Secuencias de Control (III): Modificación de varios parámetros mediante una etiqueta
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Valor de etiqueta Valor de variable en el programa Puntero a sección en fichero “pros.ini” Texto a procesar [d:3] Hola, me llamo URBANO [d:3] Hola, me llamo URBANO 1 “pros.ini” Valor: 500 Ganancia: 0,5 Memoria: 5 [Retardo 1] Valor: 50 Ganancia: 0,5 Memoria: 10 [Retardo 2] Valor: 500 Ganancia: 0,5 Memoria: 5 2 Programa 3

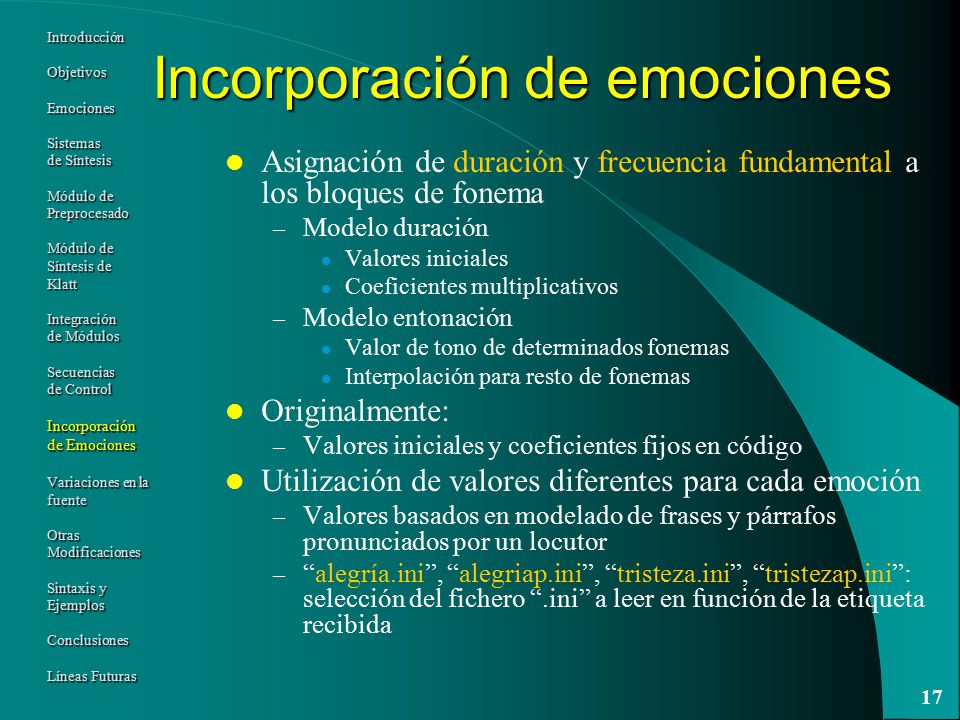

17 Incorporación de emociones
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Asignación de duración y frecuencia fundamental a los bloques de fonema Modelo duración Valores iniciales Coeficientes multiplicativos Modelo entonación Valor de tono de determinados fonemas Interpolación para resto de fonemas Originalmente: Valores iniciales y coeficientes fijos en código Utilización de valores diferentes para cada emoción Valores basados en modelado de frases y párrafos pronunciados por un locutor “alegría.ini”, “alegriap.ini”, “tristeza.ini”, “tristezap.ini”: selección del fichero “.ini” a leer en función de la etiqueta recibida

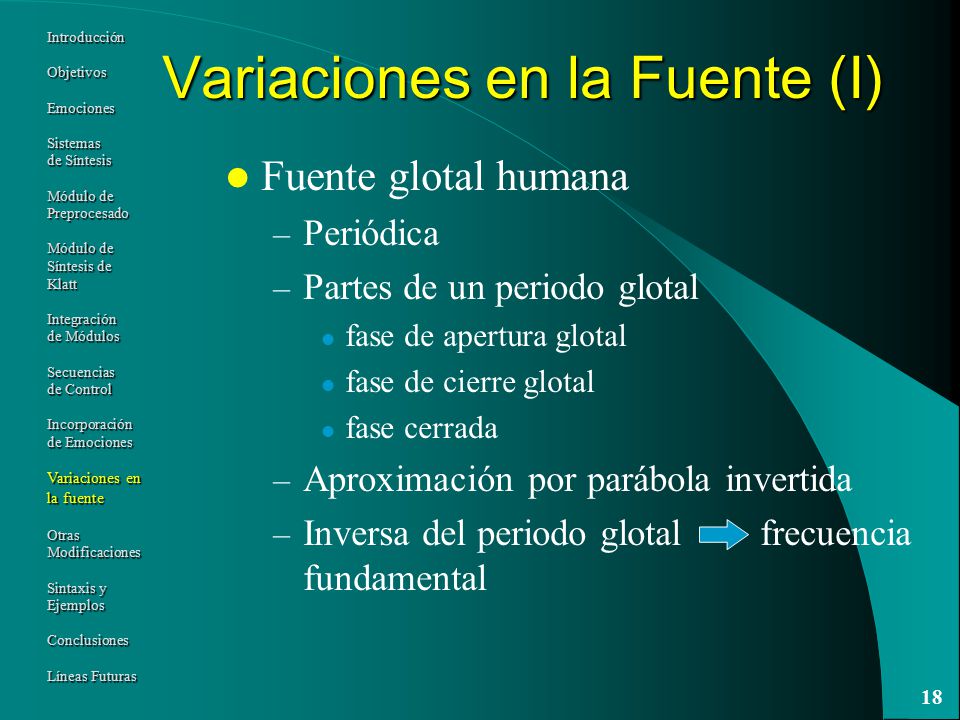

18 Variaciones en la Fuente (I)
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Fuente glotal humana Periódica Partes de un periodo glotal fase de apertura glotal fase de cierre glotal fase cerrada Aproximación por parábola invertida Inversa del periodo glotal frecuencia fundamental

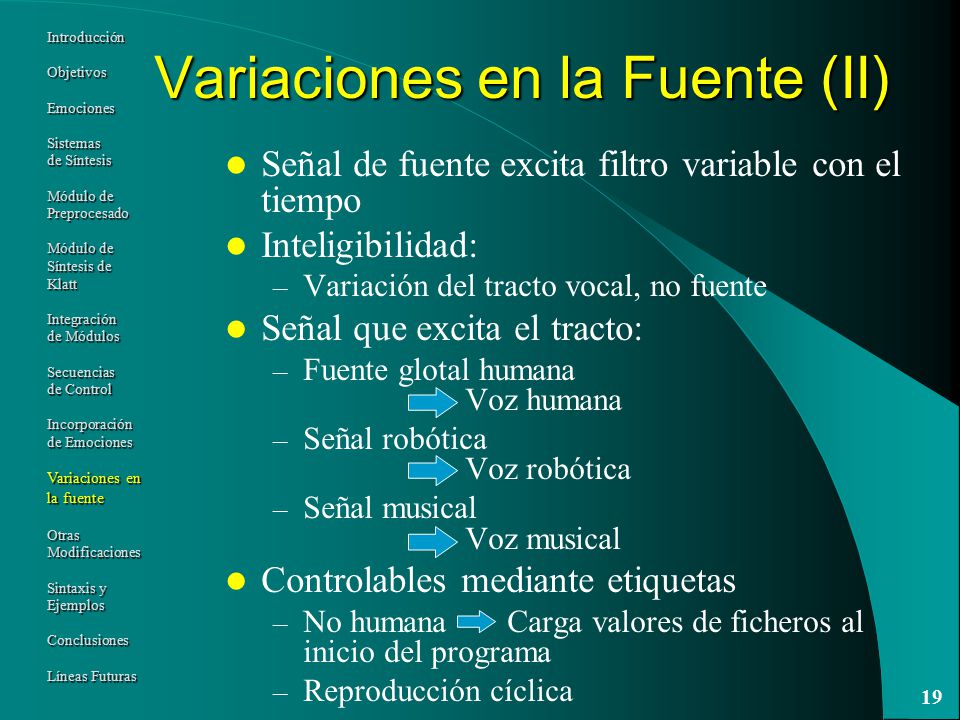

19 Variaciones en la Fuente (II)
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Señal de fuente excita filtro variable con el tiempo Inteligibilidad: Variación del tracto vocal, no fuente Señal que excita el tracto: Fuente glotal humana Voz humana Señal robótica Voz robótica Señal musical Voz musical Controlables mediante etiquetas No humana Carga valores de ficheros al inicio del programa Reproducción cíclica

20 Otras Modificaciones (I) Incorporación de Efectos de Audio
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Incorporación de eco Incorporación de trémolo Controlables mediante etiquetas: Diferentes retardos en el eco Diferentes amplitudes y frecuencias en trémolo Entrada Salida

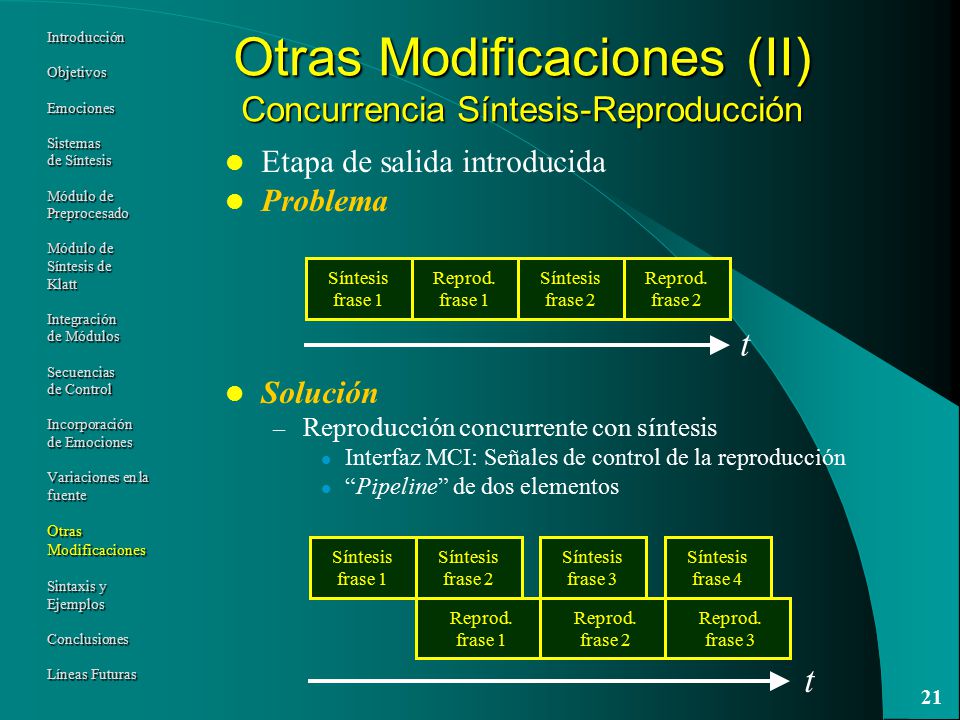

21 Otras Modificaciones (II) Concurrencia Síntesis-Reproducción
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Etapa de salida introducida Problema Solución Reproducción concurrente con síntesis Interfaz MCI: Señales de control de la reproducción “Pipeline” de dos elementos Síntesis frase 1 Reprod. frase 1 Síntesis frase 2 Reprod. frase 2 t Síntesis frase 1 Síntesis frase 2 Síntesis frase 3 Síntesis frase 4 Reprod. frase 1 Reprod. frase 2 Reprod. frase 3 t

22 Otras Modificaciones (III) Servidor de Síntesis
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Síntesis remota Previamente: Extracción de texto a sintetizar de un archivo de texto Sintetizador Servidor Escucha peticiones de síntesis Puerto TCP: 6004 Implementación de cliente

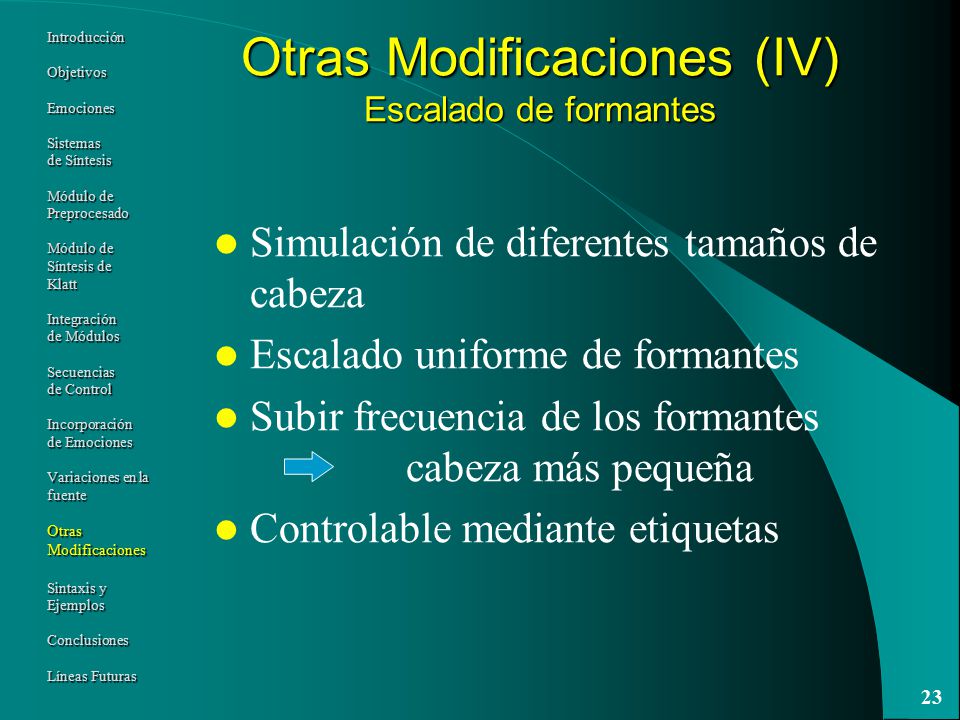

23 Otras Modificaciones (IV) Escalado de formantes
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Simulación de diferentes tamaños de cabeza Escalado uniforme de formantes Subir frecuencia de los formantes cabeza más pequeña Controlable mediante etiquetas

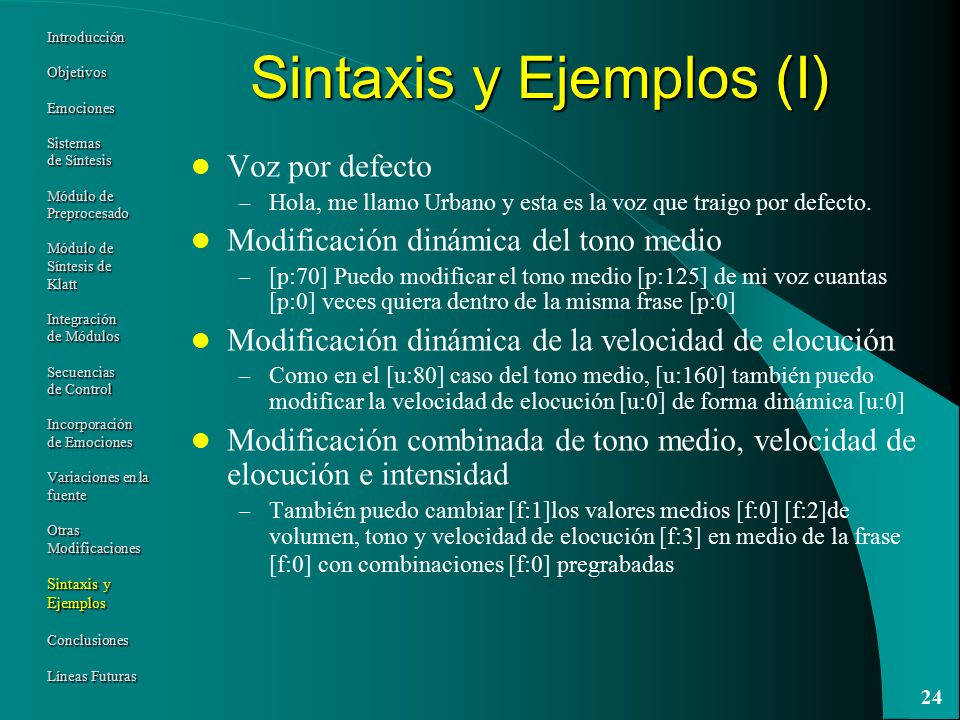

24 Sintaxis y Ejemplos (I)
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Voz por defecto Hola, me llamo Urbano y esta es la voz que traigo por defecto. Modificación dinámica del tono medio [p:70] Puedo modificar el tono medio [p:125] de mi voz cuantas [p:0] veces quiera dentro de la misma frase [p:0] Modificación dinámica de la velocidad de elocución Como en el [u:80] caso del tono medio, [u:160] también puedo modificar la velocidad de elocución [u:0] de forma dinámica [u:0] Modificación combinada de tono medio, velocidad de elocución e intensidad También puedo cambiar [f:1]los valores medios [f:0] [f:2]de volumen, tono y velocidad de elocución [f:3] en medio de la frase [f:0] con combinaciones [f:0] pregrabadas

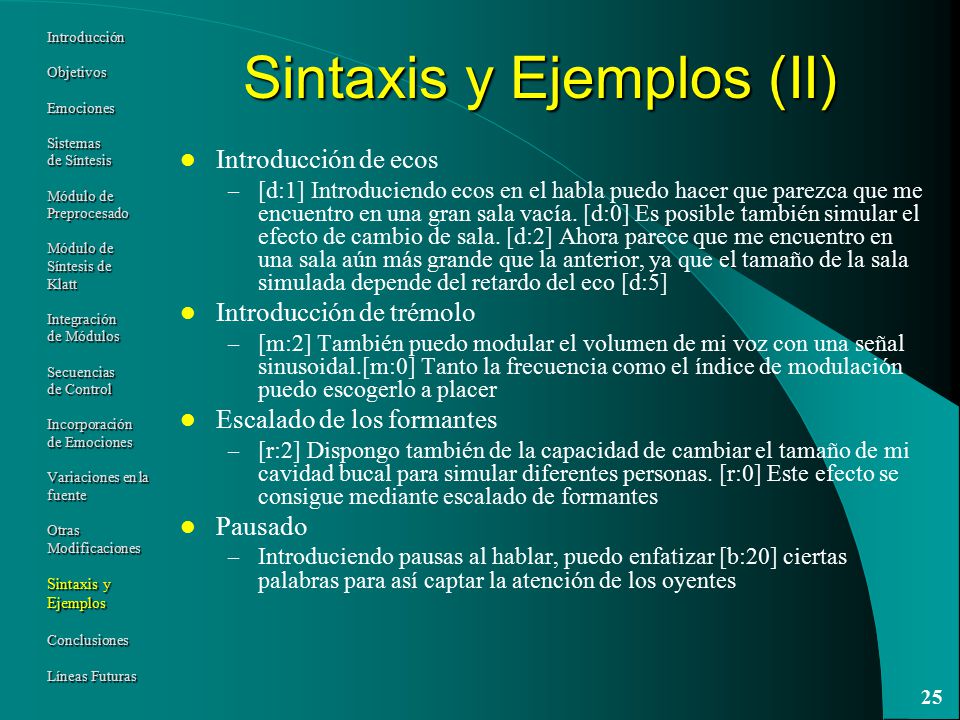

25 Sintaxis y Ejemplos (II)
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Introducción de ecos [d:1] Introduciendo ecos en el habla puedo hacer que parezca que me encuentro en una gran sala vacía. [d:0] Es posible también simular el efecto de cambio de sala. [d:2] Ahora parece que me encuentro en una sala aún más grande que la anterior, ya que el tamaño de la sala simulada depende del retardo del eco [d:5] Introducción de trémolo [m:2] También puedo modular el volumen de mi voz con una señal sinusoidal.[m:0] Tanto la frecuencia como el índice de modulación puedo escogerlo a placer Escalado de los formantes [r:2] Dispongo también de la capacidad de cambiar el tamaño de mi cavidad bucal para simular diferentes personas. [r:0] Este efecto se consigue mediante escalado de formantes Pausado Introduciendo pausas al hablar, puedo enfatizar [b:20] ciertas palabras para así captar la atención de los oyentes

26 Conclusiones Integración de dos subsistemas Incorporación emociones
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Integración de dos subsistemas Incorporación emociones Introducción de diferentes fuentes Incorporación de otros efectos de valor añadido Manipulación sencilla mediante el uso de secuencias de control Concurrencia entre procesado y síntesis Transformación del sintetizador en un servidor de síntesis

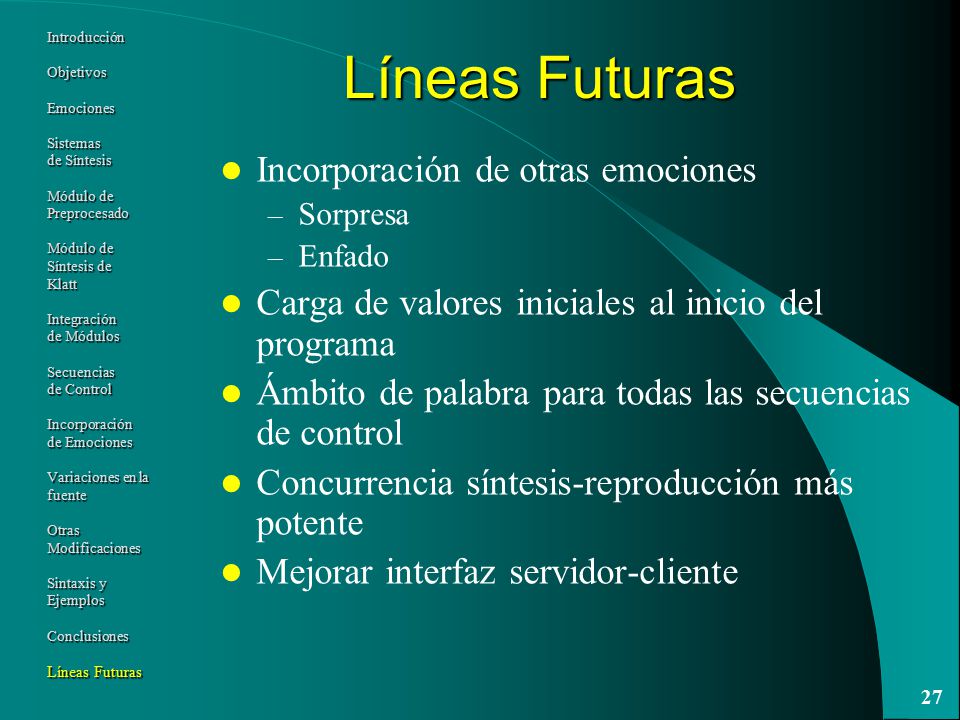

27 Líneas Futuras Incorporación de otras emociones
Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Incorporación de otras emociones Sorpresa Enfado Carga de valores iniciales al inicio del programa Ámbito de palabra para todas las secuencias de control Concurrencia síntesis-reproducción más potente Mejorar interfaz servidor-cliente

28 ¿PREGUNTAS?

29 t t Módulo de Síntesis de Klatt Introducción Emociones
Sistemas de Síntesis Módulo de Síntesis por Regla Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Introducción Objetivos Emociones Sistemas de Síntesis Módulo de Preprocesado Módulo de Síntesis de Klatt Integración de Módulos Secuencias de Control Incorporación de Emociones Variaciones en la fuente Otras Modificaciones Sintaxis y Ejemplos Conclusiones Líneas Futuras Síntesis frase 1 Síntesis frase 2 Síntesis frase 3 Síntesis frase 4 Reprod. frase 1 Reprod. frase 2 Reprod. frase 3 t Síntesis frase 1 Reprod. frase 1 Síntesis frase 2 Reprod. frase 2 t
