Ministerio de Educacion Ipt de veraguas Taller iv de circuito Electronico Profesor Andres sam Moises concepcion Año 2014.

Presentación del tema: "Ministerio de Educacion Ipt de veraguas Taller iv de circuito Electronico Profesor Andres sam Moises concepcion Año 2014."— Transcripción de la presentación:

1

2 Ministerio de Educacion Ipt de veraguas Taller iv de circuito Electronico Profesor Andres sam Moises concepcion Año 2014

3 1 dibujar y repintar el circuito

4 2 poner en papel carbon y repintar nuevamente

5 3 luego de estar en papel carbon

6 4 recortar el papel sobrante de la placa con un exacto

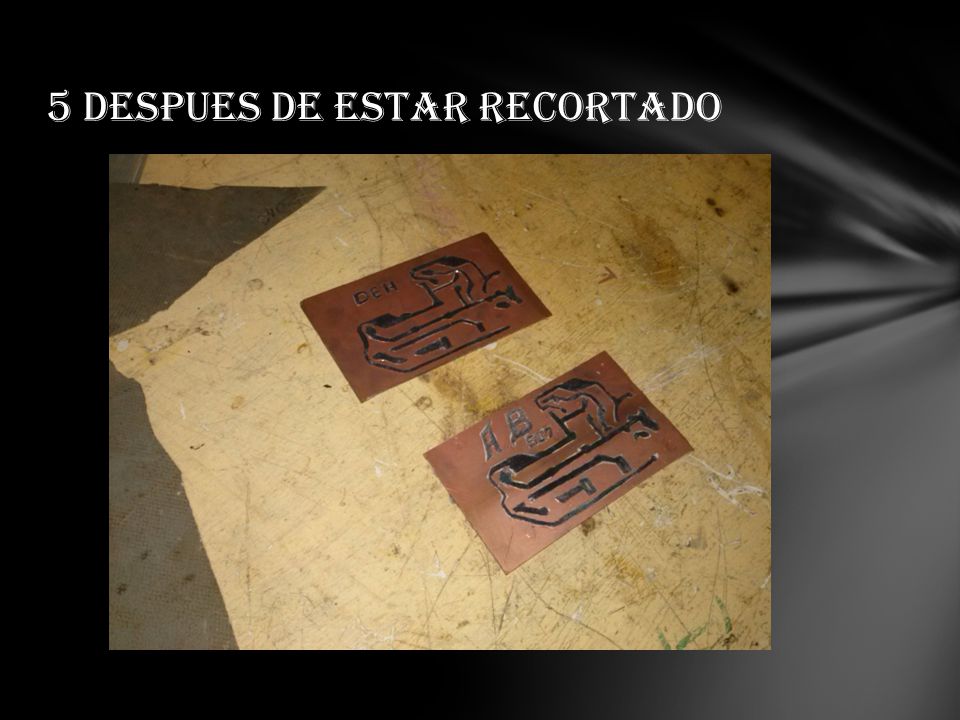

7 5 despues de estar recortado

8 6 echar la placa en acido para remover el cobre sobrante

9 7 despues de aber echado la placa en el acido

10 8 medir la continuidad de la placa

11 9 despues perforar los huecos a la placa con el dril

12 10 comensar a poner la piesas en su lugar

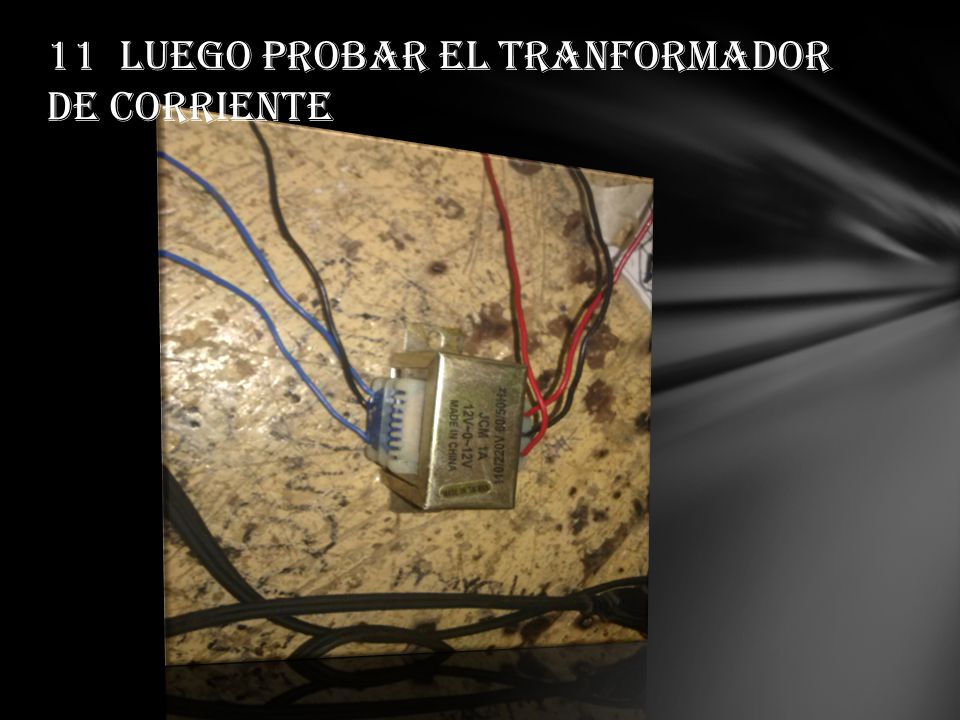

13 11 Luego probar el tranformador de corriente

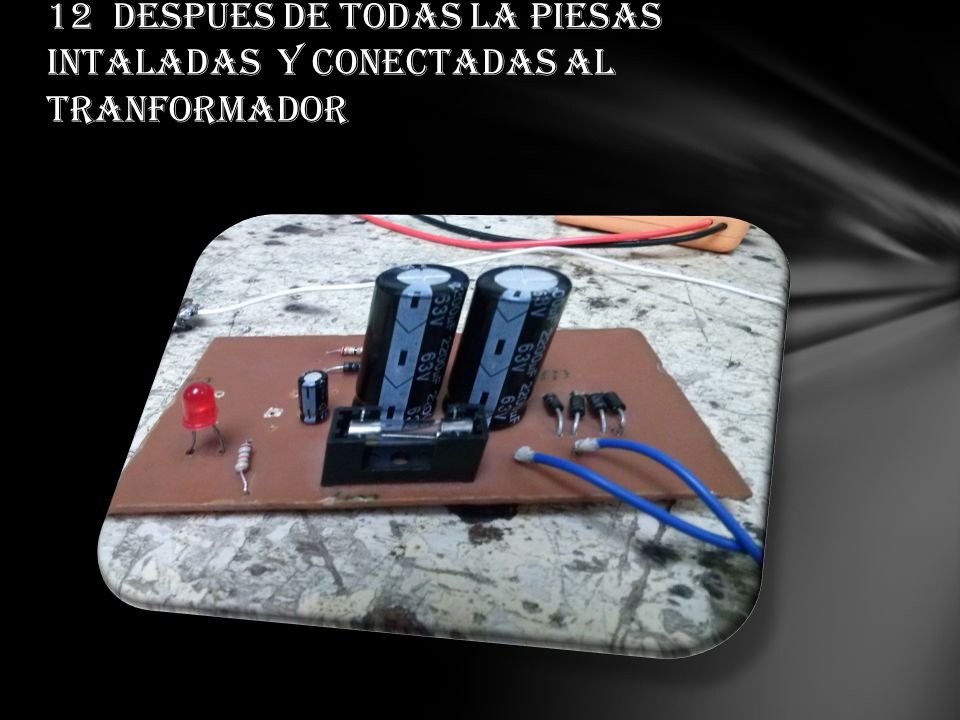

14 12 Despues de todas la piesas intaladas y conectadas al tranformador

15 13 prueba de las piesas ya conectadas

16 14 placa ya terminada

17 fin
