2 Introducción En el siguiente trabajo explicaremos paso a paso de cómo podemos construir una fuete de 0 a 25 h la cual puede ser muy útil en nuestro hogar y por lo cual nos trae grandes conocimientos de cómo podemos aprender a leer un diagrama.

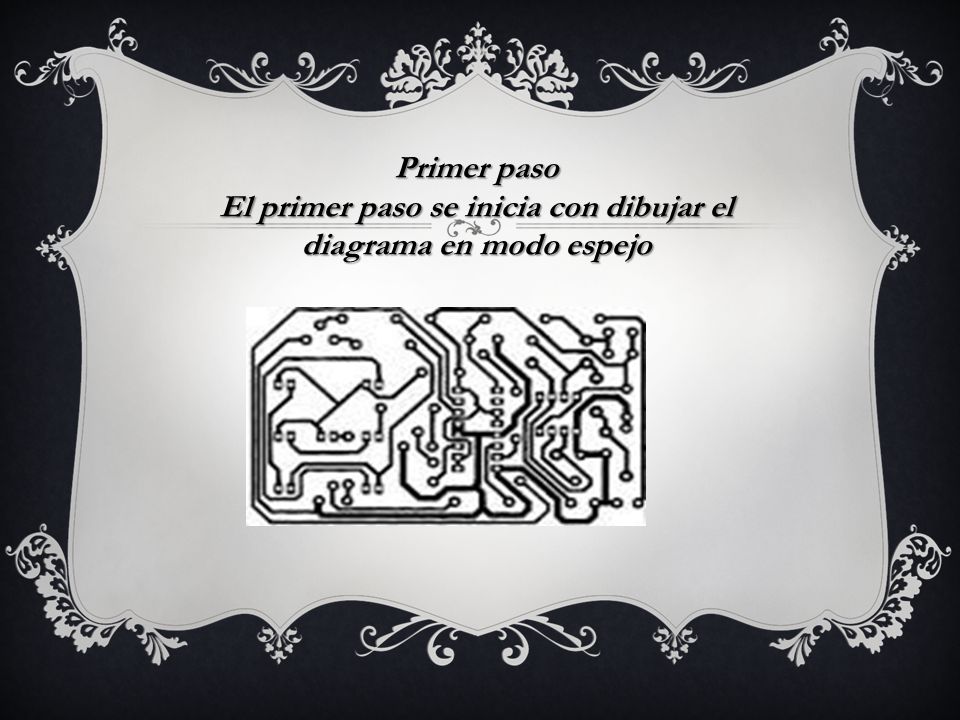

3 Primer paso El primer paso se inicia con dibujar el diagrama en modo espejo

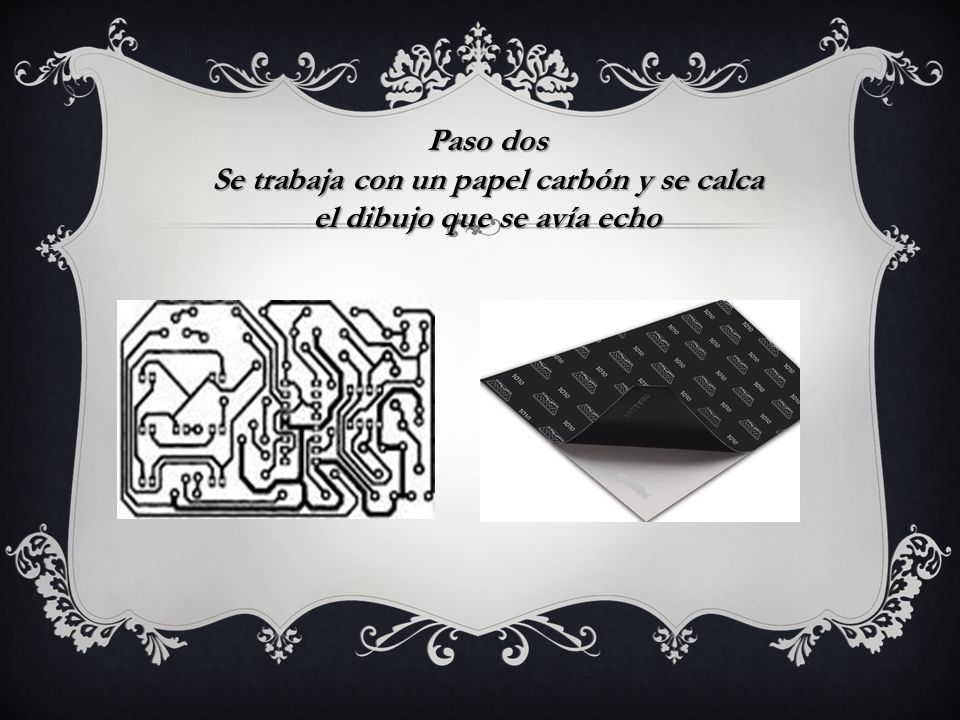

4 Paso dos Se trabaja con un papel carbón y se calca el dibujo que se avía echo

5 Paso tres Paso tres Se forra la placa con cinta adhesiva

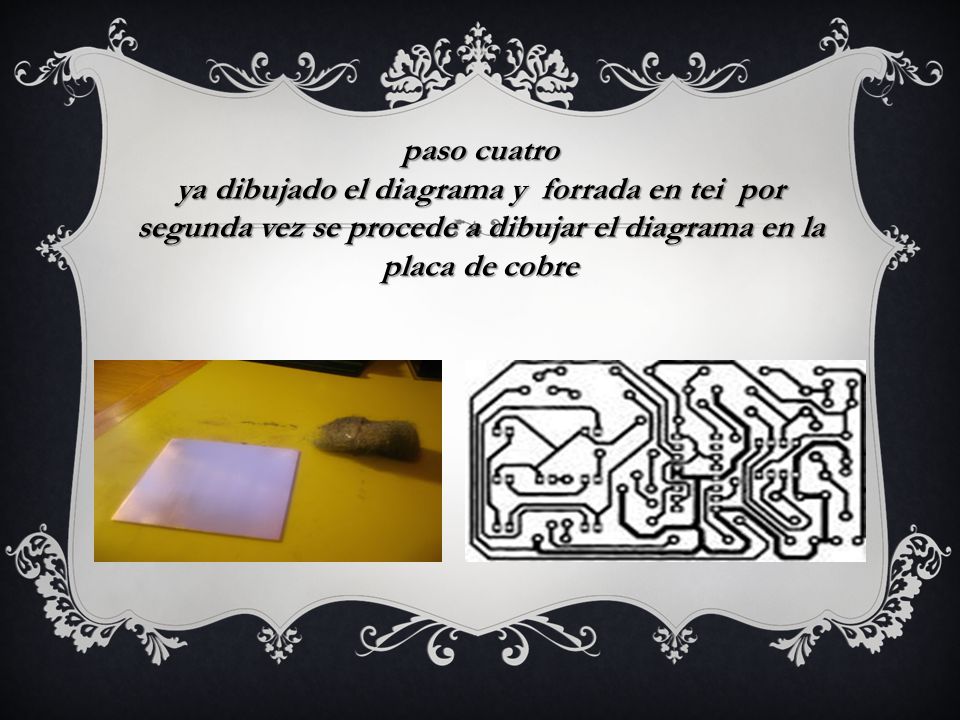

6 paso cuatro ya dibujado el diagrama y forrada en tei por segunda vez se procede a dibujar el diagrama en la placa de cobre

7 Paso cinco Se recorta y se deja solo el dibujo en la placa

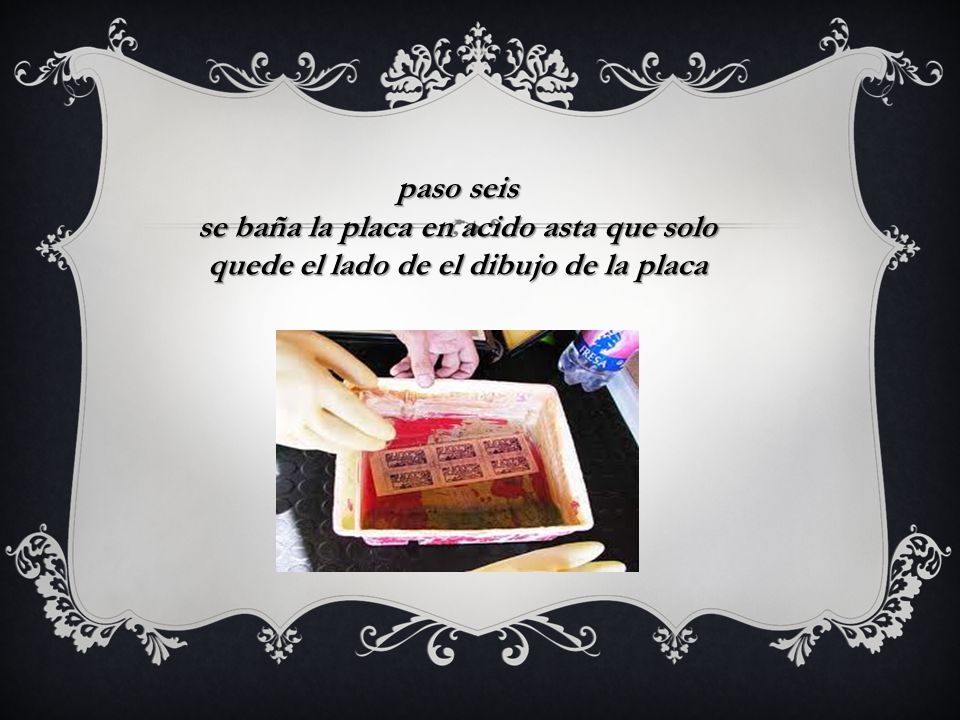

8 paso seis se baña la placa en acido asta que solo quede el lado de el dibujo de la placa

9 Paso siete Se le extrae lo que es la cinta adhesiva restante

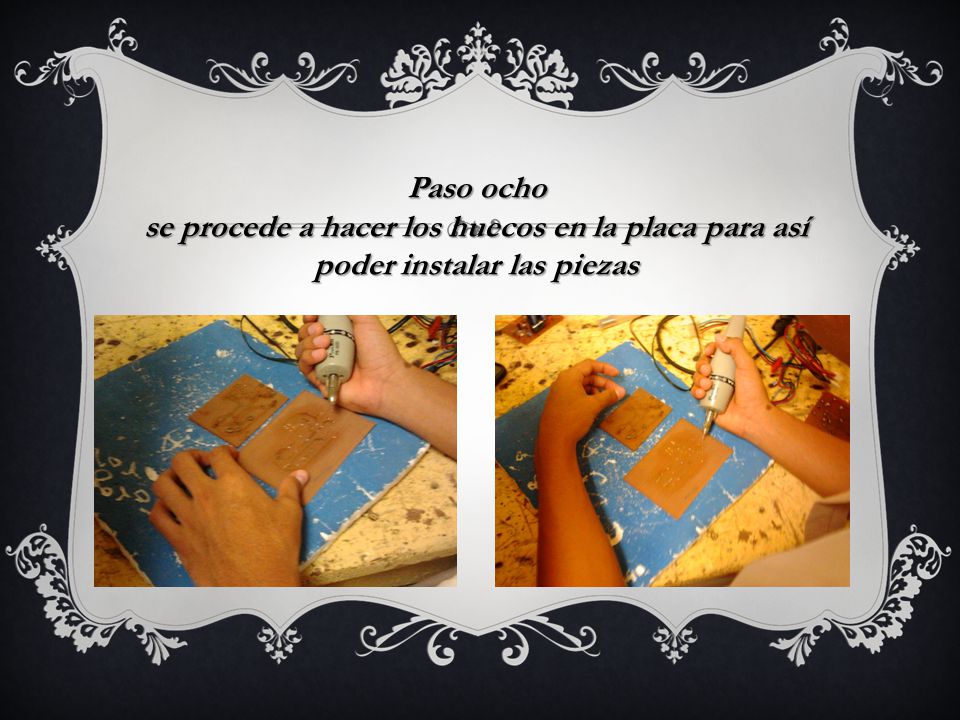

10 Paso ocho se procede a hacer los huecos en la placa para así poder instalar las piezas

11 Paso nueve Se comienza armar la fuente desde el conecto, interruptor, fusible.

12 Paso diez Se une la desde el conector asta la

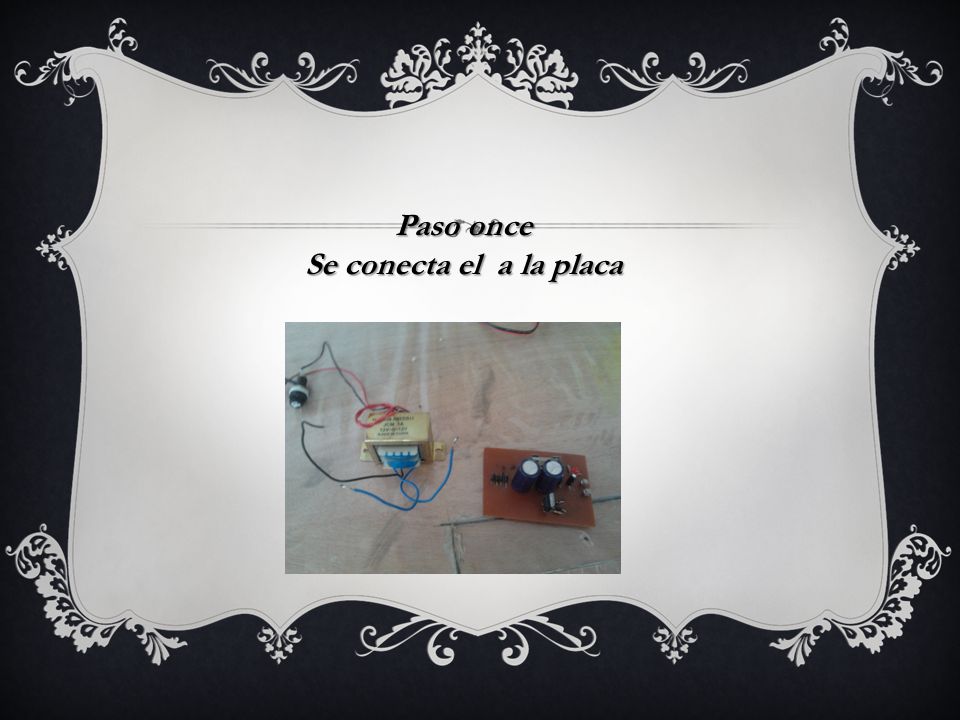

13 Paso once Se conecta el a la placa

14 Paso doce Se pegan todas las piezas en la fuente

15 Paso trece Se conecta al potenciómetro a la placa

16 Paso catorce Después que todo este colocado en su respectivo lugar se procede a medir la fuente para ver si esta funcionando en completo orden
