Republica De Panamá Ministerio De Educación Instituto Profesional y Técnico de Veraguas Proyecto Amplificador de 2x20w Nombre Alvis Padilla Grado XIºB Especialidad Bachiller en electrónica Profesor Andrés Sam Fecha de entrega III Trimestre

2 Introducción En el siguiente trabajo explicaremos paso a paso de cómo podemos construir un amplificador de 2x22w este dispositivo puede ser utilizado en un auto o con una pc o simplemente un reproductor de audio que emita una salida de audio baja.

3 MATERIALES; 1 resistencia de 1K5 1 resistencia de 10K 1 resistencia de 100 Ohm 1 resistencia de 100K 1 resistencia de 4,7 Ohm 1 capacitor de 100nF 2 capacitores de 470nF 1 capacitor electrolítico de 22uF 25V 2 capacitores electrolíticos de 1000uF 25V 1 diodo rectificador 1N transistor BC548 1 circuito integrado TDA1557Q 5 borneras dos contactor para circuito impreso 2 borneras salida de parlantes 1 potenciómetro logarítmico estéreo 10K 2 conectores audio tipo RCA de panel 1 conector de alimentación para panel 1 led verde con resistencia de 1K5 1 interruptor doble de encendido 1 disipador de aluminio

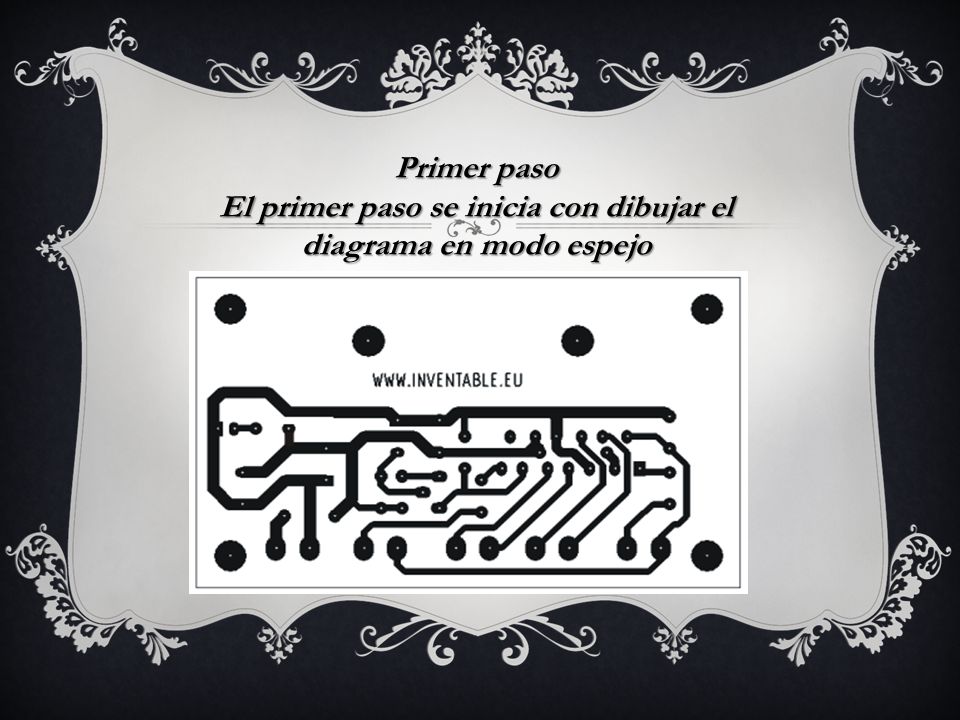

4 El primer paso se inicia con dibujar el diagrama en modo espejo

5 Se trabaja con un papel carbón y se calca el dibujo que se avía echo
Paso dos Se trabaja con un papel carbón y se calca el dibujo que se avía echo

6 Se forra la placa con cinta adhesiva
Paso tres Se forra la placa con cinta adhesiva

7 paso cuatro ya dibujado el diagrama y forrada en tei por segunda vez se procede a dibujar el diagrama en la placa de cobre

8 Se recorta y se deja solo el dibujo en la placa
Paso cinco Se recorta y se deja solo el dibujo en la placa

9 paso seis se baña la placa en acido hasta que solo quede el lado de el dibujo de la placa

10 Se le extrae lo que es la cinta adhesiva restante
Paso siete Se le extrae lo que es la cinta adhesiva restante

11 Paso ocho se procede a hacer los huecos en la placa para así poder instalar las piezas

12 Se comienza armar el amplificador según el diagrama

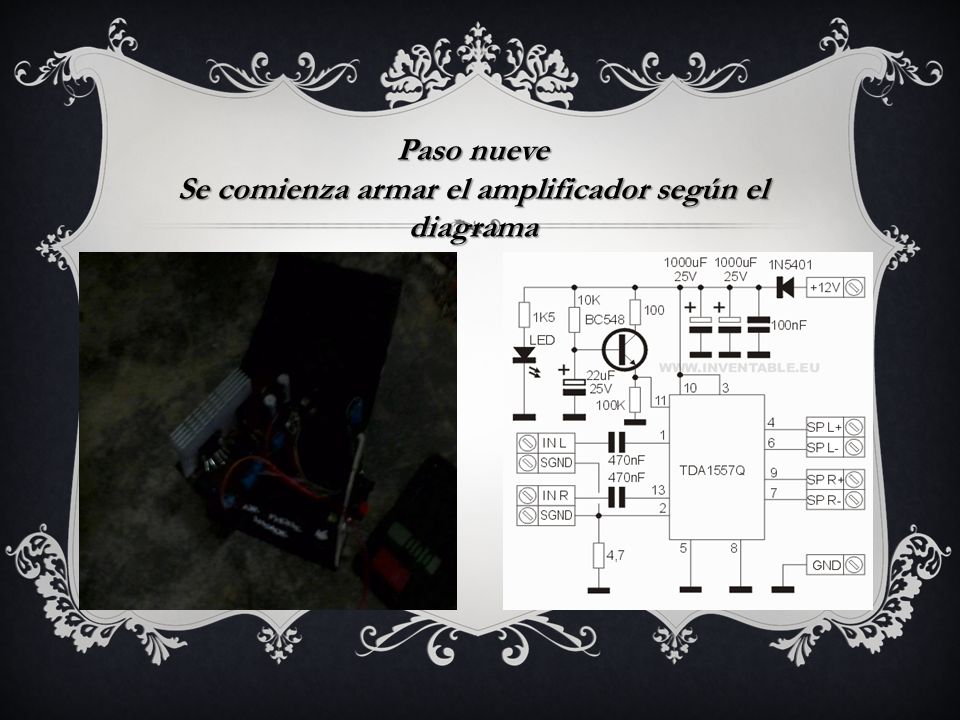

Paso nueve Se comienza armar el amplificador según el diagrama

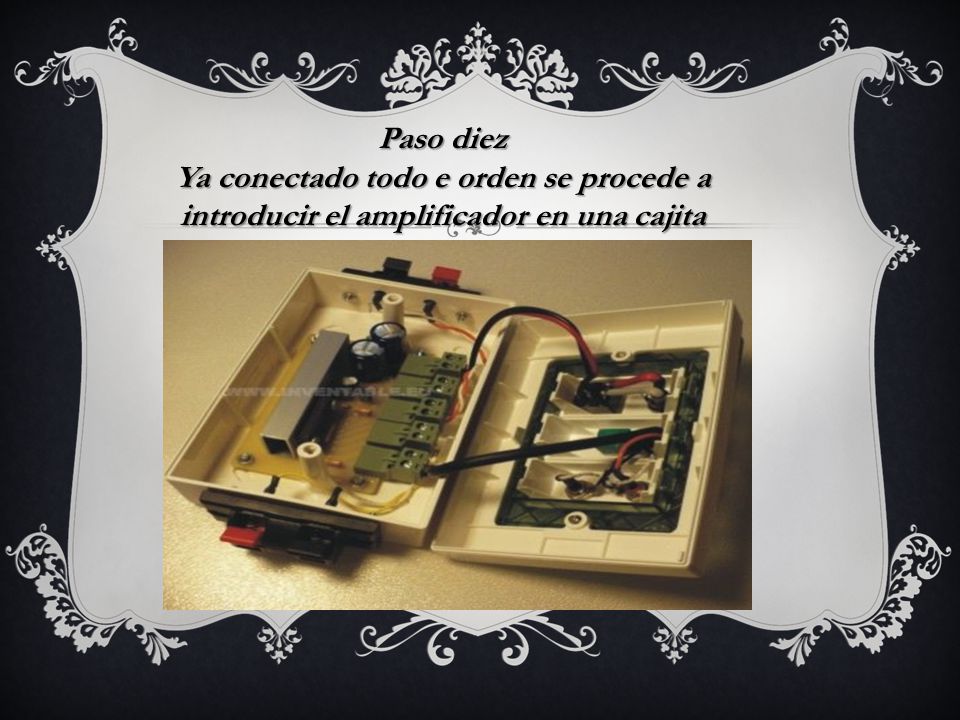

13 Paso diez Ya conectado todo e orden se procede a introducir el amplificador en una cajita

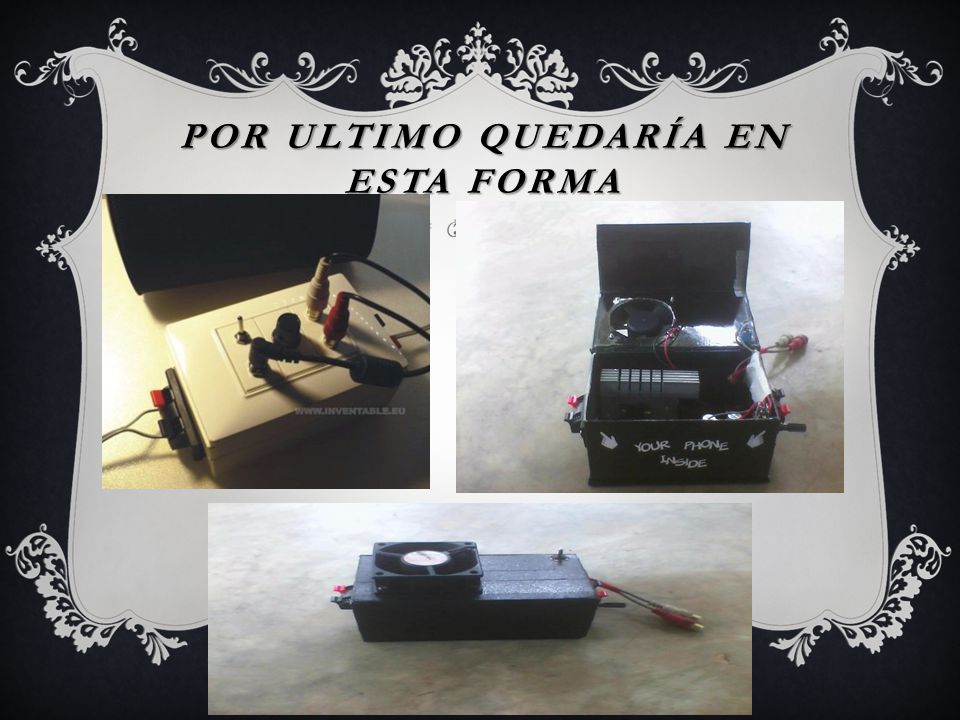

14 Por ultimo quedaría en esta forma

15 Y gracias pos su atención
