1 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 1 1 Voltage Sag Characterization and Classification for Diagnosis in Electric Power Quality Domain Barcelona, Febrero 4 de 2004 Juan José Mora Flórez Universitat de Girona

2 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 2 2  Contenido Marco de desarrollo. Motivación del trabajo Síntesis de la investigación. Trabajos complementarios. Proyecto de tésis.

3 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 3 3  Marco de la investigación Proyectos de influencia Supervision Experta de la Calidad de Servicio Eléctrico (CICYT DPI SECSE. DPI2001-2198 ) Advanced Decision Support Systems for Chemical/Petrochemical processes – CHEM (EC IST program: IST-2000-61200) En este proyecto participan 10 empresas privadas y 7 universidades de Suecia, Finlandia, Noruega, Francia, Polonia, Inglaterra y España. En esta investigación se ha realizado en el grupo eXiT de la Universitat de Girona.

4 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 4 4 Título del trabajo de investigación Voltage Sag Characterization and Classification for Diagnosis in Electric Power Quality Domain Valor eficaz de la onda de tensión 1.0 0.9 0.1 Onda de tensión Huecos de tensión Reducción de la tensión en un rango entre 0.9 y 0.1 p.u. de su valor eficaz, por un tiempo mayor a medio ciclo y menor que 1 minuto [IEEE, IEC]

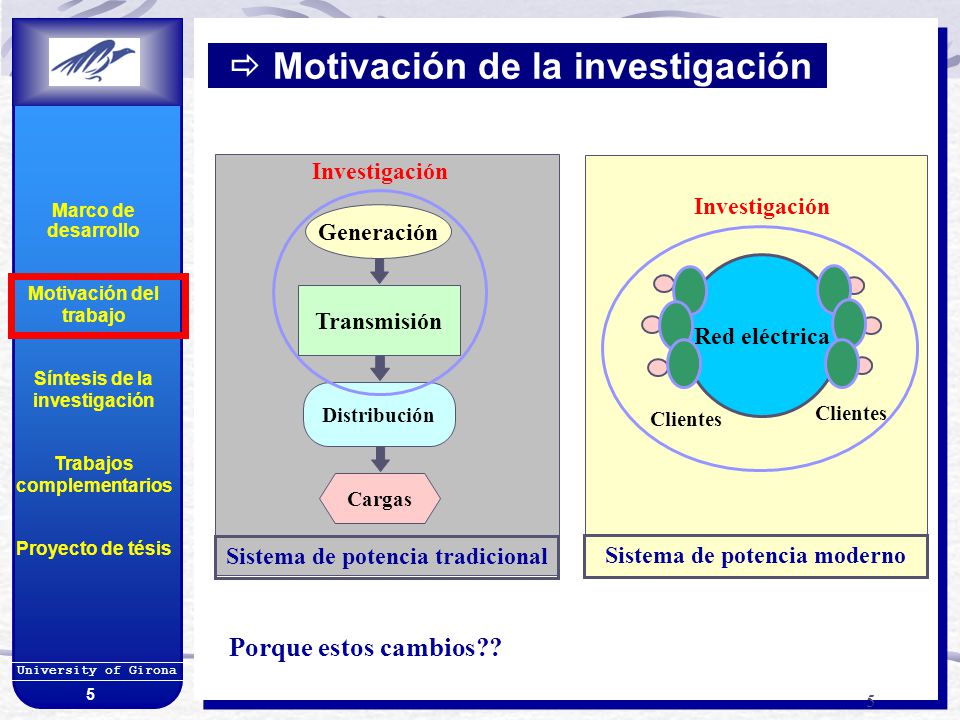

5 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 5 5 Red eléctrica Clientes Sistema de potencia moderno Generación Transmisión Distribución Cargas Investigación Sistema de potencia tradicional Porque estos cambios??  Motivación de la investigación

6 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 6 6 Red eléctrica Clientes Sistema de potencia moderno Generación Transmisión Distribución Cargas Investigación Sistema de potencia tradicional Cambios dados por: Desregulación, privatización, reestructuración de la industria eléctrica. Desarrollo sostenible- transporte de energía renovable; generación distribuida (conectada a bajo tensión), plantas combinadas de energía eléctrica y térmica. Altos requerimientos de calidad y confiabilidad exigida por los clientes. Equipos de alta tecnología: disponibilidad de equipos electrónicos y de telecomunicaciones baratos.

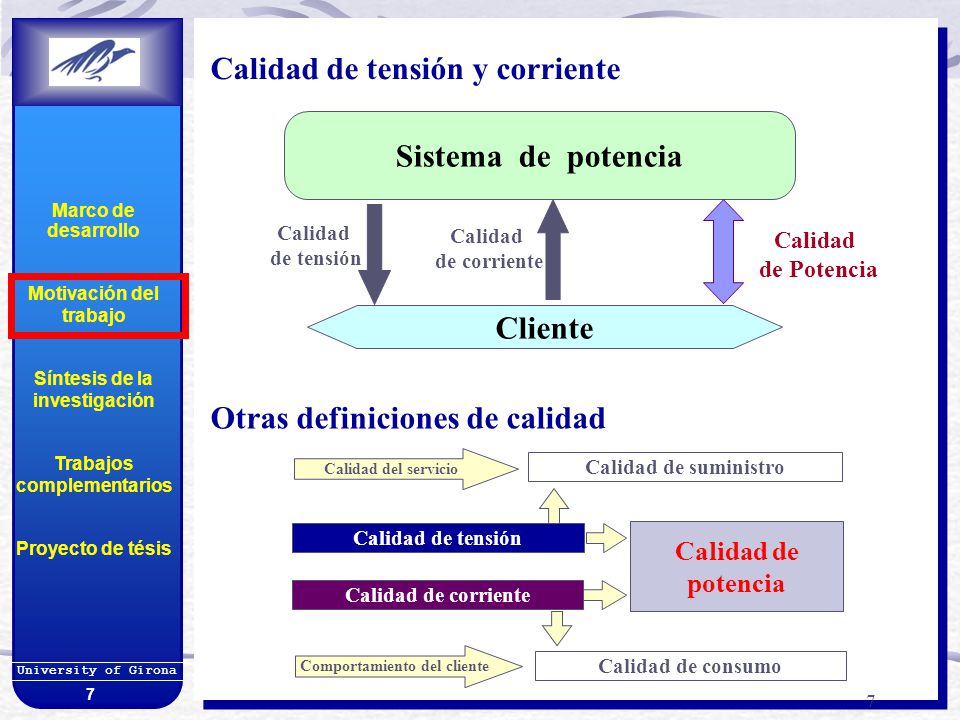

7 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 7 7 Sistema de potencia Cliente Calidad de tensión Calidad de corriente Calidad de Potencia Calidad de tensión y corriente Calidad de suministro Calidad del servicio Calidad de consumo Comportamiento del cliente Otras definiciones de calidad Calidad de potencia Calidad de tensión Calidad de corriente

8 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 8 8 Porque es importante la calidad de potencia ?  El equipo actual es más sensible.  El equipo causa disturbios sobre el sistema.  Existe la necesidad de criterios de estandarización y de desempeño.  Las empresas eléctricas quieren entregar un buen producto.  La calidad tiene que ser medida.

9 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 9 9 El diagnóstico automático de perturbaciones es un tema importante y actual por: La clasificación automática es necesaria para la preselección de los eventos más importantes, interesantes y peligrosos. (Caso reportado 10 000 eventos por dia) Los métodos de caracterización y classificación, deben obtener resultados comparables con los métodos puramente analíticos. El diagnóstico oportuno del fallo reduce el tiempo de restauración del proceso, mejorando los índices de calidad. Motivación específica

10 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 10 Hueco de tensión Caracterización x 1 : Duración x 2 : Profundidad x n : Pendiente de recuperación Descriptores del hueco Hueco Clase H1 C1 H2 C2 H3 C4 H 4 C 7 H5 C3 Trans – Zona 1 Distr – Inst Distr – Diff Trans – Zona 2 Trans – Zona 1 Prototipo P10 P11 P18 P14 P21 Local. del fallo Análisis del experto Clasificación (LAMDA)  Síntesis de la investigación

11 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 11 Caída Sistema bajo fallo Recuperación Descriptores Trifásicos ( Profundidad y Duración ) Descriptores Trifásicos Descriptores Monofásicos Tiempo 0.9 Vrms [p.u.] 1.0 Duración de estado mínimo Pendiente de caída Profundidad monofásica (h) Duración monofásica Pendiente de recuperación Descriptores Monofásicos Definición de los descriptores

12 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 12 Resultados de la clasificación Descripción Transversal 111 - 565 Clasificación por etapas 1 - 51 - 61 - 5 Clasificación Caída Sistema bajo fallo Recuper Duración de estado mínimo Pendiente de caída Profundidad monofásica (h) Duración monofásica Tiempo 0.9 Vrms [p.u.] 1.0 Pendiente de recuperación

13 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 13 Aportaciones – Definición de etapas Caída Sistema bajo fallo Recuper Tiempo Vrms [p.u.] Definición de las tres etapas características del hueco, con base en el efecto de la falla sobre el sistema eléctrico de potencia. Selección de descriptores que representen adecuadamente cada etapa de falla. Caída Sistema bajo falla Recuperación Profundidad 3f, Profundidad 1f, Pendiente de recuperación 1f Profundidad 3f, Duración 3f, profundidad 1f, duración 1f, t_minimo 1f. Profundidad 3f, Profundidad 1f, Pendiente de caída 1f Diferido I nstantáneo Zona 3 Zona 2 Zona 1

14 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 14 Aportaciones – Localización de falla Establecimiento de una relación entre la clase del hueco y los sistemas de protección que actúan cuando ocurre una falla. 0 2 4 6 8 10 12 14 16 18 113 121123131 221223 224 314321 322 324333334413433463513 524 533535 544 554555 Clases Porcentaje Diferido I nstantáneo Zona 3 Zona 2 Zona 1 0 5 10 15 20 25 30 35 ACaCbCcDaDbDc Tipo de hueco Porcentaje Differed Instantaneous Level 3 Level 2 Level 1 Diferido Instantáneo Zona 3 Zona 2 Zona 1 Determinación de información complementaria, asociada al tipo de falla [Bollen] y la protección del sistema eléctrico.

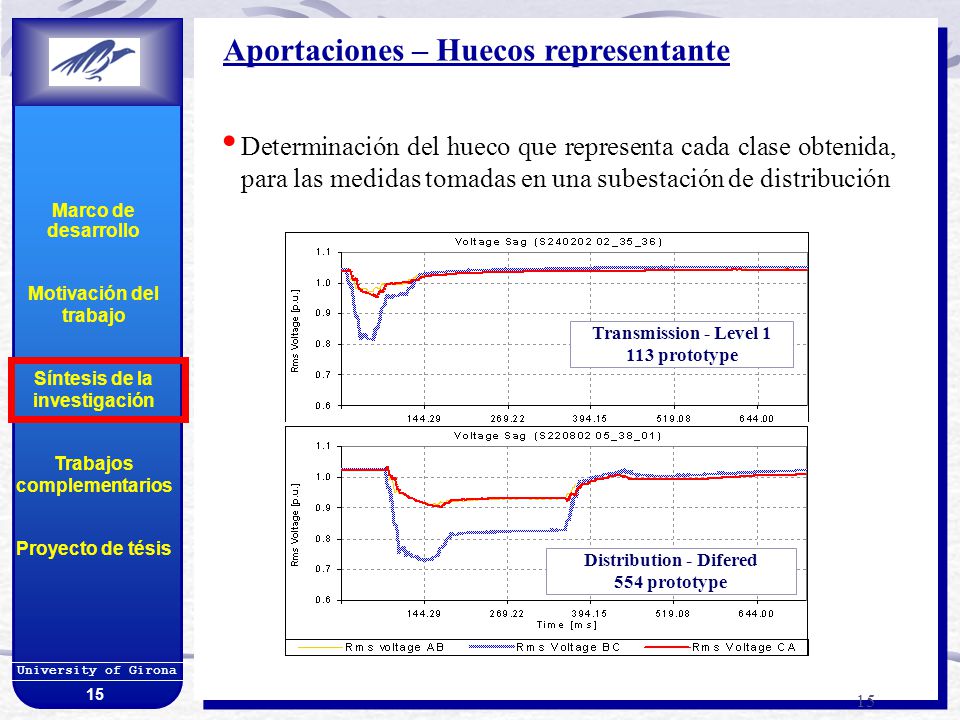

15 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 15 Aportaciones – Huecos representante Determinación del hueco que representa cada clase obtenida, para las medidas tomadas en una subestación de distribución Transmission - Level 1 113 prototype Distribution - Difered 554 prototype

16 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 16 Desarrollo y prueba de la herramienta para predicción y detección de fallos “Qualitative Situation Assessment tool” Aporte: Combinación de técnicas de representación cualitativa de señales (episodios), con el algoritmo de clasificación LAMDA. Aplicaciones: Detección de fallas en un proceso de generación de vapor. Detección de fallas proceso de gasificación de laboratorio. Detección y predicción de fallas (slips) en un horno de soplado de alta temperatura. Caracterización de nuevos clientes del banco, de acuerdo una base de datos de clientes antiguos. Aporte: Combinación de técnicas de análisis estadístico de señales con el algoritmo de clasificación LAMDA.  Trabajos complementarios

17 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 17 Caracterización de los huecos de tensión. Estudio de la propagación de los huecos en la red Estudio de técnicas adecuadas de procesamiento de señal Clasificación. Tratamiento analítico de los huecos de tensión usando técnicas propias de ingeniería eléctrica. Clasificación usando como base el algoritmo LAMDA Diagnóstico de la falla. Desarrollo de un método que combine métodos algorítmicos y de inteligencia artificial para localizar la falla  Proyecto de tesis Temas de profundización de la investigación

18 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 18 Caracterización de los huecos de tensión 0. 9 Vrms [p.u.] 1. 0 Time Electric Power Systems & Signals and Systems groups Plan de trabajo I

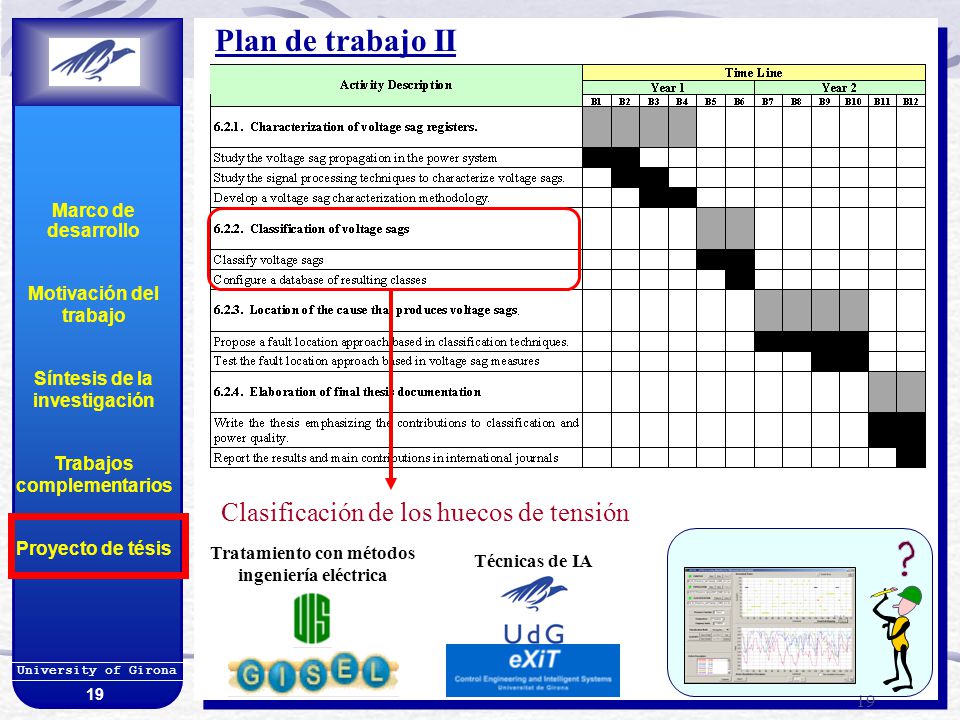

19 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 19 Clasificación de los huecos de tensión Tratamiento con métodos ingeniería eléctrica Técnicas de IA Plan de trabajo II

20 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 20 Diagnóstico de la falla Plan de trabajo III

21 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 21 Informe final y publicación de resultados Plan de trabajo IV

22 University of Girona Marco de desarrollo Motivación del trabajo Síntesis de la investigación Trabajos complementarios Proyecto de tésis 22 Juan José Mora Flórez Gracias !!!
